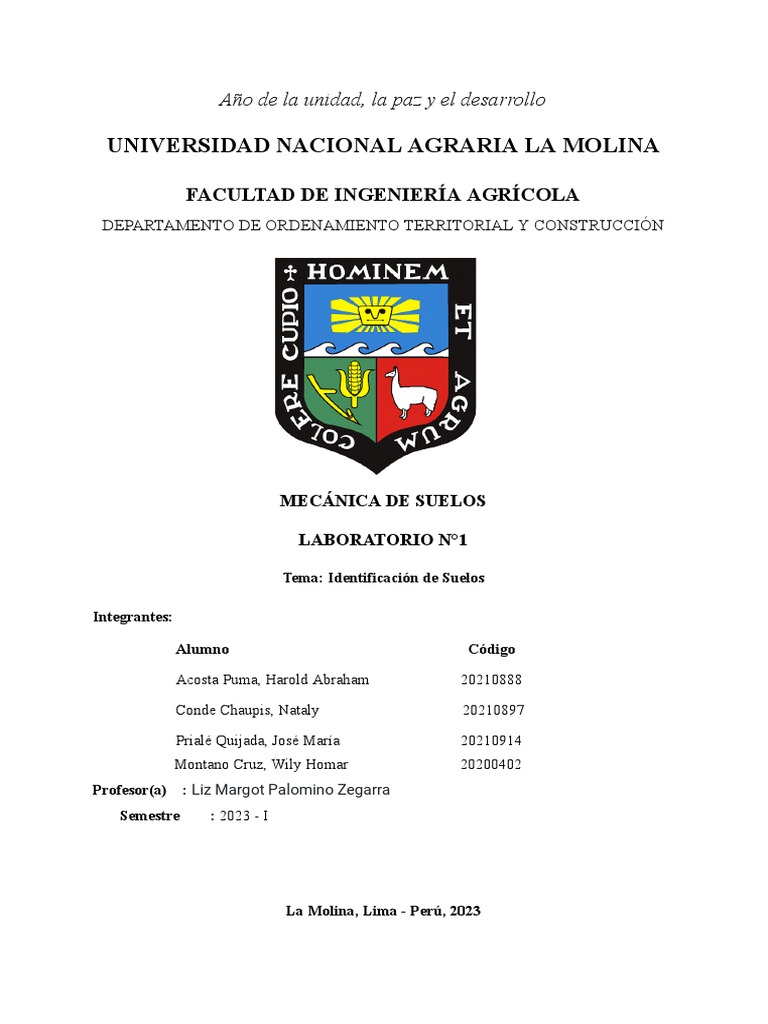

Año de la unidad, la paz y el desarrollo

UNIVERSIDAD NACIONAL AGRARIA LA MOLINA

FACULTAD DE INGENIERÍA AGRÍCOLA

DEPARTAMENTO DE ORDENAMIENTO TERRITORIAL Y CONSTRUCCIÓN

MECÁNICA DE SUELOS

LABORATORIO N°1

Tema: Identificación de Suelos

Integrantes:

Alumno Código

Acosta Puma, Harold Abraham 20210888

Conde Chaupis, Nataly 20210897

Prialé Quijada, José María 20210914

Montano Cruz, Wily Homar 20200402
Profesor(a) : Liz Margot Palomino Zegarra
Semestre : 2023 - I

La Molina, Lima - Perú, 2023

 I. INTRODUCCIÓN
La identificación de suelos es la acción de clasificar mediante ciertas características
particulares una cierta muestra, esta puede ser de manera visual, olfativa o táctil e
inclusive de manera cuantitativa.
cada persona como profesional que seremos debe de tener un conocimiento
virtuoso de la geología de la zona es decir de su formación e inicios de la
estratificación del suelo.
“Para estudiar un material complejo como el suelo, (…), es necesario seguir una
metodología con definiciones y sistemas de evaluación de propiedades, de forma
que se constituya un lenguaje fácilmente comprensible por los técnicos de
diferentes especialidades y países.” (González de Vallejo, 2004).

En la vida profesional el comportamiento del suelo y sus características es lo que

más nos interesa, por ello, la suma importancia de no solo saber clasificar y
definir el material dominante de la masa si no aquel que determina el
comportamiento de dicha muestra a analizar. debemos de hacer un estudio de
suelo para determinar las características que poseen los mismos de modo que
podamos clasificarlos y determinar con exactitud si dicho suelo es apto o no para
el proyecto que se quiera llevar a cabo.
En el presente informe lo que se busca es dar a conocer y explicar la técnica
sencilla utilizada en clase acerca de la identificación visual de suelos además de
otorgar así, una breve noción de los tipos de suelos que se están analizando.
la técnica se llevo a cabo en muestras de 10 depósitos presentados ya en el
laboratorio donde realizamos la identificación de los mismos según nuestra
experiencia visual y conocimiento impartido en clase determinando sus
propiedades como la dilatación, la resistencia y la tenacidad de manera que se
pudo identificar la muestra de suelo obtenida y clasificarla mediante el SUCS
II. OBJETIVOS
OBJETIVO GENERAL
● Identificar la muestra de suelo obtenida y clasificarla mediante el SUCS.
OBJETIVOS ESPECÍFICOS
● Identificar y describir las características de la muestra de suelo.
● Analizar las características de su comportamiento ante factores externos
(agua).

III. MARCO TEÓRICO

1. Suelo

El suelo es la capa superior de la corteza terrestre que se forma por la

alteración física, química y biológica de las rocas y otros materiales del
subsuelo. Es un recurso natural fundamental para la vida en la Tierra, ya que
 es el soporte para el crecimiento de las plantas y es esencial para la producción
de alimentos.

Según Brady y Weil (2010), el suelo es una mezcla de minerales, materia

orgánica, agua, aire y organismos vivos, y se puede clasificar en diferentes
tipos según sus propiedades físicas, químicas y biológicas. Estos autores
también destacan la importancia del tamaño de las partículas del suelo en la
determinación de sus propiedades y funciones.

Por su parte, Singer y Munns (1996) indican que el tamaño de las partículas
del suelo influye en su capacidad para retener agua y nutrientes, así como en
su estructura y porosidad, lo que afecta la infiltración del agua y la aireación
del suelo. Por lo tanto, la granulometría del suelo es un factor clave en la
determinación de su fertilidad y capacidad para el cultivo de plantas.

2. Sistema Unificado de Clasificación de Suelos (SUCS)

El Sistema Unificado de Clasificación de Suelos es un sistema de clasificación

de suelos que se basa en las propiedades físicas del suelo y se utiliza
ampliamente en varios países. Su objetivo es proporcionar una forma
estandarizada de describir y clasificar el suelo para facilitar su estudio y
gestión.

De acuerdo con McKeague y Day (1966), el SUCS se basa en la observación

de las propiedades físicas del suelo, tales como el tamaño de las partículas, la
consistencia, la plasticidad y la plasticidad límite. Estas propiedades se utilizan
para clasificar el suelo en una de las doce categorías principales, que se
dividen en subcategorías adicionales según las características específicas del
suelo.

Por otro lado, la clasificación de suelos del SUCS también incluye un sistema
de designación de símbolos para representar la textura, estructura y otros
atributos del suelo. Según USDA (1975), los símbolos para la textura del suelo
se basan en la fracción de tamaño de partícula de arena, limo y arcilla,
mientras que los símbolos para la estructura del suelo se basan en la forma y
tamaño de los agregados del suelo.
3. Clasificación de los suelos según su tamaño

3.1. Suelo de grano grueso

3.1.1 Grabas

Las gravas son partículas de suelo de tamaño superior a 2 mm, y se

encuentran dentro de la fracción gruesa del suelo. Según el Sistema
Unificado de Clasificación de Suelos (SUCS), las gravas se simbolizan con
la letra "G" y se dividen en dos subcategorías: gravas limpias (GC) y gravas
con suelo (GW) (Singer & Munns, 1996).

Las gravas limpias (GC) se refieren a las gravas que están libres de suelo y
pueden retener hasta el tamiz No. 4 (abertura de malla de 4.75 mm) según el
SUCS. Por otro lado, las gravas con suelo (GW) son gravas que contienen
una cantidad significativa de suelo y pueden retener hasta el tamiz No. 200
(abertura de malla de 0.075 mm) (Singer & Munns, 1996).

Imagen 01: suelo grueso(grava)

3.1.2 Arenas

Las arenas son partículas de suelo de tamaño entre 0.05 mm y 2 mm, y

se encuentran dentro de la fracción gruesa del suelo. Según el Sistema
Unificado de Clasificación de Suelos (SUCS), las arenas se simbolizan
con la letra "S" y se dividen en tres subcategorías: arenas limpias (SP),
arenas con suelo (SW) y arenas mal graduadas (SP-SM, SM-SP)
(Singer & Munns, 1996).

Las arenas limpias (SP) son arenas que están libres de suelo y pueden
retener hasta el tamiz No. 4 (abertura de malla de 4.75 mm) según el
SUCS. Las arenas con suelo (SW) son arenas que contienen una
cantidad significativa de suelo y pueden retener hasta el tamiz No. 200
(abertura de malla de 0.075 mm). Las arenas mal graduadas (SP-SM,
SM-SP) son arenas que tienen una distribución granulométrica
 heterogénea y contienen una cantidad variable de limo y arcilla (Singer
& Munns, 1996).

Imagen 02: suelo grueso(arena)

3.2. Suelo de grano fino

3.2.1 Limos

Los limos son partículas de suelo de tamaño entre 0.002 mm y 0.05

mm, y se encuentran dentro de la fracción fina del suelo. Según el
Sistema Unificado de Clasificación de Suelos (SUCS), los limos se
simbolizan con la letra "M" y se dividen en dos subcategorías: limos
bien graduados (ML) y limos mal graduados (OL) (Singer & Munns,
1996).

Los limos bien graduados (ML) son limos que tienen una distribución
granulométrica uniforme y pueden retener hasta el tamiz No. 200
(abertura de malla de 0.075 mm) según el SUCS. Los limos mal
graduados (OL) son limos que tienen una distribución granulométrica
heterogénea y pueden contener una cantidad variable de arenas y
arcillas (Singer & Munns, 1996).

Los limos también pueden presentar diferentes colores, que dependen

de la composición mineralógica y orgánica del suelo. Los limos
pueden ser de color gris, marrón, amarillo, rojizo, entre otros (Brady &
Weil, 2016).

3.2.2 Arcillas

Las arcillas son partículas del suelo de tamaño menor a 0.002 mm, y se
encuentran dentro de la fracción fina del suelo. Según el Sistema
Unificado de Clasificación de Suelos (SUCS), las arcillas se
simbolizan con la letra "C" y se dividen en tres subcategorías: arcillas
bien graduadas (CL), arcillas mal graduadas (OL) y arcillas
inorgánicas (CH) (Singer & Munns, 1996).
 Las arcillas son importantes para la fertilidad del suelo, ya que tienen
una gran capacidad de retener agua y nutrientes. Además, las arcillas
pueden ser una barrera efectiva para evitar la contaminación del suelo
y del agua subterránea, ya que tienen una alta capacidad de retener
metales pesados y otros contaminantes (Brady & Weil, 2016).

Imagen 03: suelo fino( arcilla)

4. Identificación de suelos de grano fino

4.1. Dilatancia

La dilatancia es una propiedad de los suelos de grano fino que se refiere al

cambio en su volumen cuando son sometidos a una deformación. Según
Terzaghi y Peck (1967), la dilatancia se define como "el cambio de volumen
específico que acompaña a la deformación bajo condiciones de esfuerzos
iniciales de consolidación no drenada" (p. 210).

La dilatancia es importante en la identificación de los suelos de grano fino, ya

que puede ayudar a distinguir entre diferentes tipos de suelos, como arcillas y
limos. Por ejemplo, los suelos de arcilla suelen tener una mayor dilatancia que
los suelos de limo, lo que puede ser útil para distinguirlos (Terzaghi & Peck,
1967).

3.2. Resistencia

La resistencia es una propiedad de los suelos que se refiere a su capacidad para

soportar cargas y deformaciones sin fallar. En la identificación de suelos de
grano fino, la resistencia puede ser un indicador útil para distinguir entre
diferentes tipos de suelos.

Según Das (2008), la resistencia de los suelos de grano fino puede ser
evaluada mediante ensayos de compresión no drenada, como el ensayo de
 consolidación no drenada y el ensayo triaxial no drenado. Estos ensayos
permiten medir la resistencia de los suelos a través de la carga que pueden
soportar antes de fallar.

En la ingeniería geotécnica, la resistencia de los suelos es una propiedad

importante a considerar en el diseño y construcción de estructuras sobre el
suelo, como cimientos y presas. La resistencia del suelo puede afectar la
estabilidad y la capacidad de carga de estas estructuras, por lo que es
fundamental conocerla (Das, 2008).

3.3. Tenacidad

Según Bowles (1997), la tenacidad de los suelos de grano fino puede ser
evaluada mediante ensayos de compresión, como el ensayo de compresión
triaxial y el ensayo de compresión uniaxial. Estos ensayos permiten medir la
resistencia del suelo a la deformación y la fractura bajo carga.

Además, la tenacidad de los suelos puede ser influenciada por factores como
la mineralogía y la estructura de las partículas del suelo. Por ejemplo, los
suelos de grano fino compuestos principalmente de arcilla suelen tener una
mayor tenacidad que los suelos compuestos de limo y arena (Lambe y
Whitman, 1979).

En la ingeniería geotécnica, la tenacidad de los suelos es una propiedad

importante a considerar en el diseño y construcción de estructuras
subterráneas, como túneles y pozos. La tenacidad del suelo puede afectar la
estabilidad y la seguridad de estas estructuras, por lo que es fundamental
conocerla (Bowles, 1997).

IV. MATERIALES Y PROCEDIMIENTO

4.1 Materiales
● 10 recipientes con muestra representativa del suelo
● Pipeta
● Tamiz de malla cuadrada N°40
● wincha

4.2 Métodos

4.2.1 Cuarteo de la muestra

El laboratorio de Mecánica de Suelos posee los tamices para poder identificar
los diferentes tipos de suelo. En esta identificación solo utilizaremos el tamiz
N°40 para evitar tener fragmentos de roca en la muestra.
4.2.2 Abreviaturas
● Suelos de grano grueso:
GRAVAS:
GW: gravas limpias bien graduadas
GP: gravas limpias mal graduadas
GM: gravas limosas
GC: gravas arcillosas
ARENAS:
SW: arenas limpias bien graduadas
SP: arenas limpias mal graduadas
SM: arenas limosas
SC: arenas arcillosas
● Suelos de grano fino:
LIMOS Y ARCILLAS (límite líquido menor a 50):
ML: limos y arenas muy finas con ligera plasticidad
CL: arcillas inorgánicas de plasticidad baja a media
OL: limos orgánicos y arcillas orgánicas limosas de baja plasticidad
LIMOS Y ARCILLAS (límite líquido mayor a 50)
MH: limos inorgánicos elásticos
CH: arcillas inorgánicas de alta plasticidad
OH: arcillas orgánicas de plasticidad media a elevada

4.2.3 Identificación de ensayos para la clasificación de suelos

1. Pasamos la muestra de suelo por el Tamiz N°40 poniendo debajo el
tamiz fondo.
2. Si notamos pedazos grandes en la muestra intentamos aplastarlo con
nuestros dedos.
3. En caso de no romperse procedemos a poner un poco de agua y repetir
el proceso de aplastarlo.
4. Identificamos si es de grano fino o grano grueso para poder hacer los
ensayos correspondientes.

4.2.4 Ensayos en suelo de grano grueso

1. Identificamos el color de cada muestra de suelo
2. Verificamos si los suelos tienen materia orgánica
3. Medimos el tamaño máximo de la muestra
4. Anotamos aproximadamente el porcentaje de materiales finos

4.2.5 Ensayos en suelos de grano fino

1. Dilatancia: Una vez pasado por el tamiz N°40 preparamos una pasta
húmeda en la palma de nuestra mano, la pasta se sacude
horizontalmente de mano a mano.
 2. Resistencia: En este ensayo se procede a formar una pasta húmeda y
haciéndola secar en el horno, sol, aire, etc. La resistencia se prueba
quebrándose entre los dedos. En el ensayo realizado por nuestro grupo
la resistencia se definió tomando en cuenta el tiempo de ruptura de las
partículas más grandes de las muestras.
3. Tenacidad: Humedecemos la muestra y enrollamos hasta formar una
masilla de aproximadamente unos 3 mm de diámetro, se repite este
proceso varias veces.

V. RESULTADOS Y DISCUSIONES

En el laboratorio se analizó 10 bandejas con diferentes tipos de suelos.

Bandeja #1:

Fig. 1: Bandeja número 1. Fuente de elaboración propia.

Resultados del análisis:

● Resistencia media
● No tiene M.O ni limo
● Dilatancia rápida
● Tenacidad baja
 Bandeja #2:

Fig. 2: Bandeja número 2. Fuente de elaboración propia.

Resultados del análisis:

● Material fino
● Resistencia media a baja
● Moderadamente rápido en dilatancia: lima
● Tenacidad baja
● No existe M.O. debido a que no existe raíz ni coloración

Bandeja #3:

Fig. 3: Bandeja número 3. Fuente de elaboración propia.

Resultados del análisis:

● Dilatancia rápida: arena limpia muy fina
● Tenacidad baja
● Resistencia baja
● No existe M.O.
● Coloración cremosa
Bandeja #4:

Fig. 4: Bandeja número 4. Fuente de elaboración propia.

Resultados del análisis:

● Coloración gris claro
● Resistencia alta en su estado sólido
● Dilatancia baja
● Tenacidad baja
● Permeabilidad baja

Bandeja #5:

Fig. 5: Bandeja número 5. Fuente de elaboración propia.

Resultados del análisis:

● Resistencia alta
● Tenacidad media
● Dilatancia moderadamente rápida: limosa
● Diámetro del sólido más grande: 7 cm
● Coloración gris

Bandeja #6:
 Fig. 6: Bandeja número 6. Fuente de elaboración propia.

Resultados del análisis:

● 70% piedras, 20% gravas, 10% material fino.
● Coloración plomo
● Diámetro del sólido más grande: 5 o 6 cm

Bandeja #7:

Fig. 7: Bandeja número 7. Fuente de elaboración propia.

Resultados del análisis:

● Combinación de material fino y grueso, predominando lo fino (arena)
● Tenacidad muy baja
● Dilatación baja
● Coloración latte
● No tiene M.O.

Bandeja #8:
 Fig. 8: Bandeja número 8. Fuente de elaboración propia.

Resultados del análisis:

● Color marrón medio rojizo
● 40% material fino, 40% grava, 20% fragmentos de rocas.
● Diámetro del sólido de roca más grande: 12 cm

Bandeja #9:

Fig. 9: Bandeja número 9. Fuente de elaboración propia.

Resultados del análisis:

● Arcilla
● Tenacidad alta en estado sólido
● Resistencia alta
● En la dilatancia no muestra reacción: arcilla.
● Coloración naranja rojiza.

Bandeja # 10:
 Fig. 10: Bandeja número 10. Fuente de elaboración propia.

Resultados del análisis:

● Arena
● Resistencia baja
● Tenacidad baja
● Dilatancia rápida
● Coloración marrón
● No tiene M.O.

DISCUSIONES

- De las características observadas hemos podido identificar los tipos de suelos

que estábamos analizando se pudo identificar los suelos tipo grueso y fino ya
que según, Singer & Munns nos dice que entre agregados grueso y fino son los
que pasan por el tamiz 200 lo cual nosotros como grupo pudimos corroborar
esa información separando las muestras entre gruesas y finas.
- Las muestras también según Brady, 2016 nos dice que se puede clasificarlas
por el color y olor lo cual se pudo confirmar eso ya que mediante un elemento
externo que fue el agua se pudo detectar arcillas plásticas y limos por su
reacción frente al solvente utilizado. El Color oscuro que presentaron algunos
también fue muy útil para detectar la presencia de arcillas y asumir un
porcentaje.

VI. CONCLUSIONES

● Se pudo identificar y describir las características de la muestra de suelo. Para

esto se llevó a cabo una serie de pruebas y observaciones para determinar las
características de la muestra de suelo, como la presencia de materia orgánica,
el tamaño máximo de la muestra y el porcentaje de materiales finos. La prueba
de dilatancia, resistencia y tenacidad se utilizó para evaluar las propiedades
mecánicas de la muestra de suelo. La identificación y descripción de estas
características puede ser útil para comprender el comportamiento y las
 propiedades del suelo, lo que puede ser relevante en una variedad de
aplicaciones.

● Se analizó las características de su comportamiento ante factores externos

(agua). Se realizó una prueba de aplastamiento con para evaluar la capacidad
del suelo para romperse bajo la presión de los dedos después de
humedecerlo.La evaluación de las características de comportamiento del suelo
ante factores externos, como el agua, puede ser útil para comprender cómo el
suelo se comporta en diferentes condiciones y cómo puede afectar su uso en
aplicaciones específicas. Estos resultados pueden ser relevantes para
aplicaciones como la construcción, la agricultura y la gestión de recursos
naturales.

VII. BIBLIOGRAFÍA Y ANEXOS

- Bowles, J. E. (1997). Análisis y diseño de cimentaciones (5ta ed.).
McGraw-Hill Education.
- Lambe, T. W., y Whitman, R. V. (1979). Mecánica de suelos. Limusa.
- Das, B. M. (2008). Principios de ingeniería geotécnica. (7ma ed.). Cengage
Learning.
- Terzaghi, K., & Peck, R. B. (1967). Mecánica de suelos en la práctica de la
ingeniería (2da ed.). John Wiley & Sons.
- Mesri, G. (1975). Características de dilatación y deformación de los suelos.
Revista de la División de Ingeniería Geotécnica, 101(3), 225-241.
- Singer, M. J., & Munns, D. N. (1996). Suelos: una introducción (4ta ed.).
Prentice Hall.
- Brady, N. C., & Weil, R. R. (2016). La naturaleza y propiedades de los suelos
(15ta ed.). Pearson.
- McKeague, J. A., & Day, J. H. (1966). Características distintivas de algunos
suelos del este de Canadá. Revista canadiense de ciencia del suelo, 46(1),
27-37.
- ASTM International. (2016). ASTM D2487-17 Standard Practice for
Classification of Soils for Engineering Purposes (Unified Soil Classification
System). West Conshohocken, PA.
- USDA. (1975). Taxonomía de suelos: Un sistema básico de clasificación de
suelos para hacer e interpretar levantamientos de suelos. Departamento de
Agricultura de EE. UU., Servicio de Conservación de Suelos.
