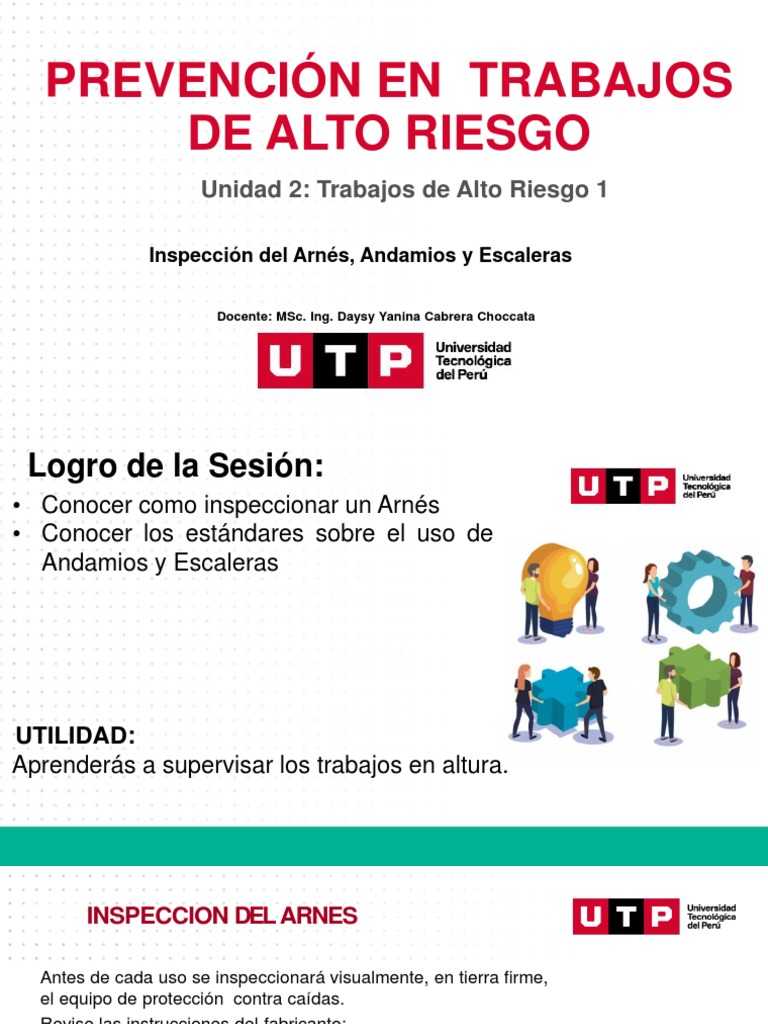

PREVENCIÓN EN TRABAJOS

DE ALTO RIESGO
Unidad 2: Trabajos de Alto Riesgo 1

Inspección del Arnés, Andamios y Escaleras

Docente: MSc. Ing. Daysy Yanina Cabrera Choccata

 Logro de la Sesión:
• Conocer como inspeccionar un Arnés
• Conocer los estándares sobre el uso de
Andamios y Escaleras

UTILIDAD:
Aprenderás a supervisar los trabajos en altura.
 INSPECCION DEL ARNES

Antes de cada uso se inspeccionará visualmente, en tierra firme,

el equipo de protección contra caídas.
Revise las instrucciones del fabricante:

•Costuras
•Hebillas
•Remaches
•Líneas de anclaje
•Anillos en “D”.
•Etc.

Datos/Observaciones
Inspeccione todas las correas y
costuras

En búsqueda de cortes, puntos deshilachados, hilos o

partes rotas, abrasión, desgaste excesivo, correas
ausentes o alteradas, quemaduras y exposición al calor o
a productos químicos.

Datos/Observaciones
 Anillos en D y ajustadores / hebillas; en búsqueda de deformaciones,
fracturas, grietas, corrosión, daños profundos, rebabas, bordes cortantes,
cortes, melladuras, piezas ausentes o flojas, funcionamiento inadecuado
y evidencias de exposición a calor excesivo o a productos químicos.

Datos/Observaciones
Inspeccione todas las piezas plásticas

Localizador del anillo de espalda en D,

guía de correa del pecho, etiquetas en
búsqueda de cortes, roturas, desgaste
excesivo y piezas ausentes o flojas.

Datos/Observaciones
Mantenimiento Básico

Limpie la suciedad de todas las

superficies con una esponja
humedecida en agua limpia y/o jabón. NO USE
DETERGENTES.

Seque el equipo con un trapo limpio y cuélguelo

para que termine de secar.

Una vez seco guárdelo en un lugar limpio, seco

y sin vapores que puedan corroerlo.

Datos/Observaciones
Datos/Observaciones
ANDAMIOS
El andamio es una estructura auxiliar o
construcción provisional que ayuda y
facilita el trabajo en la construcción y/o
mantenimiento, se utilizan, entre otras
cosas, para permitir el acceso de los
trabajadores a lugares sin acceso
permanente, así como al material
necesario para la obra.

Se pueden construir torres, puentes,

pasarelas, otras estructuras
provisionales.

Datos/Observaciones
DEFINICIONES:

Andamio:
Estructura metálica y de accesos
internos, utilizada para a realizar
trabajos en altura por encima de
1.80 m. sobre el nivel del piso.

Datos/Observaciones
TIPOS DE ANDAMIOS

Tipos de
andamios

Andamios de Andamios Andamios

borriquetes colgantes tubulares

Datos/Observaciones
TIPOS DE ANDAMIOS

Datos/Observaciones
TIPOS DE ANDAMIOS

Del andamio o por escaleras verticales posicionadas

en la parte lateral del andamio

Datos/Observaciones
TIPOS DE ANDAMIOS

Datos/Observaciones
ACCESORIOS BÁSICO DE UN ANDAMIO
TUBULAR MULTIDIRECCIONAL

Datos/Observaciones
ACCESORIOS BÁSICO DE UN ANDAMIO
TUBULAR MULTIDIRECCIONAL

Base collar
Tornillo nivelador
Datos/Observaciones
ACCESORIOS BÁSICO DE UN ANDAMIO
TUBULAR MULTIDIRECCIONAL

Horizontal

Regla niveladora

Martillo para andamio trinquete

Datos/Observaciones
ACCESORIOS BÁSICO DE UN ANDAMIO
TUBULAR MULTIDIRECCIONAL

Datos/Observaciones
ACCESORIOS BÁSICO DE UN ANDAMIO
TUBULAR MULTIDIRECCIONAL

Plataforma con
escotilla
Plataforma

Escalera Rodapie

Datos/Observaciones
Datos/Observaciones
Datos/Observaciones
VIDEO DE ARMADO DE ANDAMIO MULTIDIRECCIONAL

Datos/Observaciones
BUENAS PRÁCTICAS EN EL MONTAJE DE
ANDAMIO:

➢ Todo trabajador que realiza labores de armado y/o desarmado de

andamios, así como trabajar sobre ellos deberá ser previamente
capacitado.

Datos/Observaciones
BUENAS PRÁCTICAS EN EL MONTAJE DE
ANDAMIO:
➢ El personal competente y/o supervisor de andamios deben
verificar que los elementos/componentes de andamio que se
usarán para su montaje deberá ser capaz de soportar sin fallas
su propio peso y al menos 4 veces el máximo de carga
clasificada, aplicada o transmitida al mismo.

➢ Todo andamio debe ser rotulados con una

tarjeta de color verde (Operativo) o roja
(Inoperativo) según su condición de uso.

Datos/Observaciones
BUENAS PRÁCTICAS EN EL MONTAJE DE
ANDAMIO:

➢ El andamio debe ser instalado

sobre una base firme.

➢ De ser necesario colocar en los

apoyos un tablón de madera mín.
de 0.25 x 0.25 y 0.05 m. de
espesor.

Datos/Observaciones
BUENAS PRÁCTICAS EN EL MONTAJE DE
ANDAMIO:
➢ Asegurarse que el
andamio este
perfectamente nivelado y
aplomado.

➢ La plataforma de
trabajo del
andamio debe
estar completa.

Datos/Observaciones
BUENAS PRÁCTICAS EN EL MONTAJE DE
ANDAMIO:
➢ Todo andamio deberá contar
con baranda de protección.

➢ La estructura del andamio

debe asegurarse a una
estructura fija.

Datos/Observaciones
ARMADO DE ANDAMIO:

Datos/Observaciones
ARMADO DE ANDAMIO:

Datos/Observaciones
ARMADO DE ANDAMIO:

Datos/Observaciones
ARMADO DE ANDAMIO:

Datos/Observaciones
ARMADO DE ANDAMIO:

Datos/Observaciones
ARMADO DE ANDAMIO:

Datos/Observaciones
ARMADO DE ANDAMIO:

Datos/Observaciones
ARMADO DE ANDAMIO:

Datos/Observaciones
INSPECCIÓN DE ANDAMIO:

Datos/Observaciones
INSPECCIÓN DE ANDAMIO:

Verificar la estabilidad del terreno

Datos/Observaciones
INSPECCIÓN DE ANDAMIO:

Datos/Observaciones
INSPECCIÓN DE ANDAMIO:

escalera

Datos/Observaciones
INSPECCIÓN DE ANDAMIO:

Datos/Observaciones
INSPECCIÓN DE ANDAMIO:

cuerpo

Datos/Observaciones
INSPECCIÓN DE ANDAMIO:

Incrementan en relación de 3:1

Datos/Observaciones
INSPECCIÓN DE ANDAMIO:

Datos/Observaciones
INSPECCIÓN DE ANDAMIO:

Datos/Observaciones
 CHECK LIST DE ANDAMIOS

Datos/Observaciones
a) ANDAMIOS PREARMADOS
1.Las plataformas de trabajo de los andamios
deberán tener barandas a 0,50 cm. y a 1,0 metro
de alto; zócalos de 15 cm. cuando se
encuentren a más de 0.50 mts. respecto del
piso.
2.Cuando su altura supere los 4 mts., los
andamios deberán asegurarse firmemente a la
estructura o se deberá utilizar anclajes a tierra
(vientos).
3.Las patas de los andamios se fijarán sobre
placas bases, estas deben ser de 30 x 30 cms.
en madera.
4.Se deberá inspeccionar previamente a su uso.
Se deberá inspeccionar la existencia de algún
daño, modificaciones, existencia de barandas,
zócalos y escaleras.
Datos/Observaciones
b) ANDAMIOS PREARMADOS
5.Las estructuras complejas requieren primero ser
diseñadas y aprobadas antes de su armado.
6.Los andamios rodantes deben asegurarse
también contra el vuelco. Las instrucciones de
montaje deben indicar a partir de qué altura y
cómo deben ser instalados los apoyos.
7.El andamio deberá tener una escalera de
acceso interior o en el exterior en cuyo caso
deberá ser asegurada al andamio o a una
estructura fija, y deberá extenderse a, por lo
menos, 1.00 m. por encima de la plataforma de
trabajo, Queda prohibido subir a los andamios
utilizando su estructura.

Datos/Observaciones
 1. Para trabajos en altura es obligatorio el uso de
arnés de seguridad asegurado al edificio o
estructura, en forma independiente del andamio.
2. Deberá colocarse una protección que impida la
caída de objetos (Redes, Mallas, etc.) cuando se
presentan una de estas alternativas:
a) Nec esar iamente debe r ealizarse algún
trabajo debajo;
b) Sea paso obligado de personas.
3. En zonas de tránsito peatonal o vehicular
deberán estar señalizadas de modo que se
advierta su presencia; durante el día, la noche y
cualquier circunstancia climática.

Datos/Observaciones
TALLER:

1. Por grupos desarrollarán el talleres:

• ¿Qué es un andamio?
• Mencione los tipos de andamio por el diseño
• Mencione los diferentes accesorios para los andamios
2. Por grupos Expondrán a través de una herramienta TIC (ppt, drive, genially, canva,
otros).
3. Comparten y comparar resultados con sus compañeros de otros grupos.
 DEFINICIONES:

Escalera:
Es un aparato portátil que
consiste en dos piezas
paralelas o ligeramente
convergentes unidas a
intervalos por travesaños y que
sirve para subir o bajar una
persona de un nivel a otro.

Datos/Observaciones
 MARCO NORMATIVO
NTP 851.002:2016, Sistemas de protección contra caídas.

OSHA 29 CFR 1926, Estándares y Regulaciones en la Industria de la

Construcción
• 1926.500 – Alcance, aplicaciones y definiciones aplicables
• 1926.501 – Deberes a tener en cuenta en protección caídas
• 1926.502 – Practicas y criterios de sistemas de protección
caídas
• 1926.503 – Requisitos de entrenamiento

ANSI Z359-2007, Requisitos de Seguridad de la Norma Norteamericana

para Sistemas Personales, Subsistemas y Componentes de Protección
contra Caídas.

Normativa nacional

Datos/Observaciones
 TIPOS DE ESCALERAS

Escalera simple
de un tramo

Escalera doble
de tijera

Tipos de Escalera
escalera extensible

Escalera
transformable

Escalera mixta
con rótula
Datos/Observaciones
 TIPOS DE ESCALERAS

Datos/Observaciones
 TIPOS DE ESCALERAS

Datos/Observaciones
 TIPOS DE ESCALERAS

Madera

Acero
Tipos de escalera
por el material
Aleaciones
ligeras

Materiales
sintéticos
Datos/Observaciones
 TIPOS DE ESCALERAS

Datos/Observaciones
 TIPOS DE ESCALERAS
Madera

Datos/Observaciones
 TIPOS DE ESCALERAS
Acero

Datos/Observaciones
 TIPOS DE ESCALERAS
Aleaciones ligeras

Datos/Observaciones
 TIPOS DE ESCALERAS
Material sintético (fibra de vidrio)

Datos/Observaciones
 BUENAS PRÁCTICAS EN EL USO DE
LA ESCALERA:

Datos/Observaciones
 BUENAS PRÁCTICAS EN EL USO DE
LA ESCALERA:

25 kg

Datos/Observaciones
 BUENAS PRÁCTICAS EN EL USO DE
LA ESCALERA:

Datos/Observaciones
 BUENAS PRÁCTICAS EN EL USO DE
LA ESCALERA:

ESCALERA EXTENSIBLE
Ó TELESCÓPICA

Datos/Observaciones
 BUENAS PRÁCTICAS EN EL USO DE
LA ESCALERA:

Datos/Observaciones
 BUENAS PRÁCTICAS EN EL USO DE
LA ESCALERA:

Datos/Observaciones
 BUENAS PRÁCTICAS EN EL USO DE
LA ESCALERA:

Datos/Observaciones
 BUENAS PRÁCTICAS EN EL USO DE
LA ESCALERA:

Datos/Observaciones
 BUENAS PRÁCTICAS EN EL USO DE
LA ESCALERA:

Datos/Observaciones
 BUENAS PRÁCTICAS EN EL USO DE
LA ESCALERA:

Zapata Zapata Hinca Hinca

Ganchos
antiderrapantes abrasivas (suelos madera) (suelos helados)

Especiales Punto de apoyo

Datos/Observaciones
 BUENAS PRÁCTICAS EN EL USO DE
LA ESCALERA:

Datos/Observaciones
 VIDEO DE USO DE ESCALERA

Datos/Observaciones
 CHECK LIST DE ESCALERA

Datos/Observaciones
ESCALERAS PORTÁTILES

A.CONDICIONES DE USO DE ESCALERAS PORTÁTILES

1. Antes de subir, hacer control y verificación de la escalera.

2. Toda escalera que no esté en condiciones, debe ser retirada de uso de
inmediato.
3. Solo los tres últimos escalones de las escaleras simples y los dos últimos de
las escaleras de tijera estarán pintados (y no deben utilizarse).
4. En los lugares que se utilizan escaleras, deberá colocarse un cercado que
impida que personas extrañas puedan se alcanzadas por objetos en caída.
5. Las puertas al pie de la escalera, deberán ser clausuradas.
6. Al subir o bajar de una escalera, siempre deben enfrentarse los peldaños y
tomarse con ambas manos.
7. No se deben subir ni bajar materiales ni herramientas por la escalera.

Datos/Observaciones
B. TRANSPORTE DE LAS ESCALERAS

Cuando se trasladan escaleras, éstas deberán ser levantadas y no

arrastradas sobre sus patas. Si la escalera tuviera mas de 5 mts. de
alto, deberá ser transportada por dos hombres.

INCORRECTO CORRECTO

Datos/Observaciones
C. TIPOS DE ESCALERAS

a) ESCALERAS SIMPLES ESCALERAS PORTÁTILES

El ángulo que debe formar la escalera con
la vertical de apoyo está comprendido
entre 70,5º y 75,5

Los apoyos de la escalera deben ser

antideslizantes,

o deben estar fijados al piso adecuadamente

Datos/Observaciones
• Si la escalera superase los 2 metros, debe sujetarse.
• Antes del uso, la escalera debe estar amarrada a un elemento fijo en la parte
superior y que soporte adecuadamente el esfuerzo.
• Para amarrarla deben operar dos personas: una sostiene la escalera mientras la otra
realiza el amarre.

Datos/Observaciones
ESCALERAS PORTÁTILES

La parte superior de la escalera

debe sobresalir un metro del nivel
superior al que se quiere acceder.

Nunca debe apoyarse la

escalera en cañerías o bandejas
conductoras de CABLES
eléctricos

Datos/Observaciones
TALLER:
1. Por grupos desarrollarán el talleres:
• ¿Qué es una escalera?
• Mencione los tipos de escalera por el diseño
• Mencione los tipos de escalera por el material (ventajas y desventajas)
• Mencione los diferentes accesorios para la escalera
2. Por grupos Expondrán a través de una herramienta TIC (ppt, drive, genially,
canva, otros).
3. Comparten y comparar resultados con sus compañeros de otros grupos.
Conclusiones

• La inspección del arnés debe realizarse de manera muy detallada de acuerdo a lo indicado
anteriormente.
• El andamio es una estructura auxiliar o construcción provisional que ayuda y facilita el trabajo en
la construcción y/o mantenimiento, se utilizan, entre otras cosas, para permitir el acceso de los
trabajadores a lugares sin acceso permanente, se deben conocer sus requisitos.
• Las escaleras se pueden utilizar para tener un acceso provisional y en algunos casos se permite
trabajar en ellas.

Datos/Observaciones
Datos/Observaciones
https://quizizz.com/join/quiz/6064e79203517e001b41895d/start?
studentShare=true
