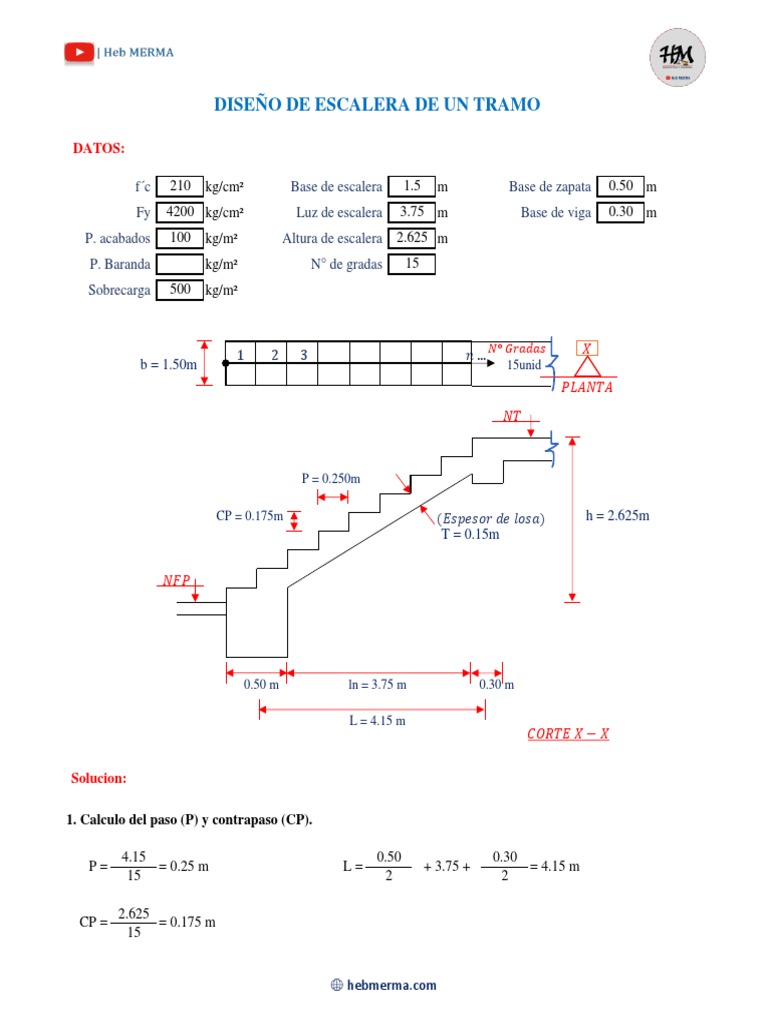

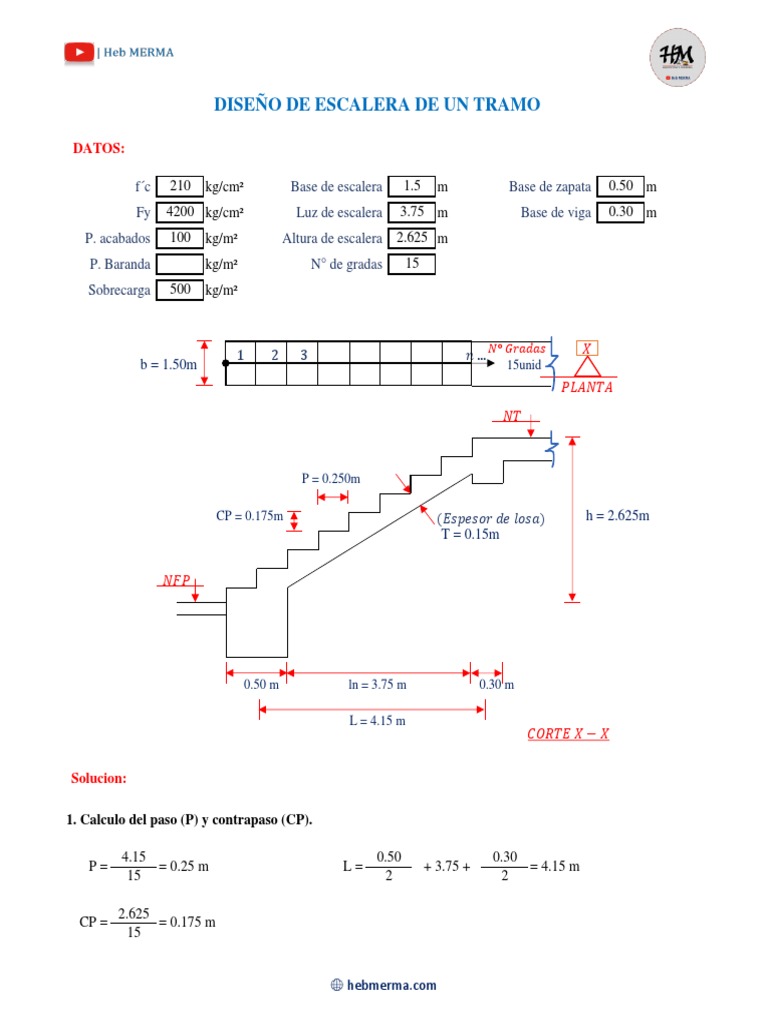

DISEÑO DE ESCALERA DE UN TRAMO

DATOS:

f´c 210 kg/cm² Base de escalera 1.5 m Base de zapata 0.50 m

Fy 4200 kg/cm² Luz de escalera 3.75 m Base de viga 0.30 m
P. acabados 100 kg/m² Altura de escalera 2.625 m
P. Baranda kg/m² N° de gradas 15
Sobrecarga 500 kg/m²

𝑁° 𝐺𝑟𝑎𝑑𝑎𝑠 𝑋
1 2 3 𝑛…
b = 1.50m 15unid
𝑃𝐿𝐴𝑁𝑇𝐴

𝑁𝑇

P = 0.250m

CP = 0.175m (𝐸𝑠𝑝𝑒𝑠𝑜𝑟 𝑑𝑒 𝑙𝑜𝑠𝑎) h = 2.625m

T = 0.15m

𝑁𝐹𝑃

0.50 m ln = 3.75 m 0.30 m

L = 4.15 m
𝐶𝑂𝑅𝑇𝐸 𝑋 − 𝑋

Solucion:

1. Calculo del paso (P) y contrapaso (CP).

4.15 0.50 0.30

P= = 0.25 m L= + 3.75 + = 4.15 m
15 2 2

2.625
CP = = 0.175 m
15 https://www.youtube.com/c/HebMerma

🌐 hebmerma.com
2. Calculo del espesor de losa (T).

3.75
T= = 0.15 m
25

3. Calculo de la altura promedio (hm).

CP T CP
hm = h + = + …(1)
2 cosӨ 2 0.25 m
donde:

25
cosӨ = = 0.819
√( 25² + 17.5² )
0.175 m
Reemplazando en (1). T = 0.15
hm
0.15 17.5
hm = + = 27.06 cm
0.8192 2

4. Calculo de Metrados de Cargas.

Carga muerta (WD).

Peso propio de la escalera = 1.50 * 0.2706 * 2.40 = 0.974 Tn/m

Peso de los acabados = 1.50 * 0.10 = 0.150 Tn/m
Peso de baranda = 0.000 Tn/m

WD = 0.9742 + 0.15 = 1.124 Tn/m

Carga viva (WL).

WL = 1.50 + 0.50 = 0.750 Tn/m

Calculo de la Carga Ultima Amplificada (WU).

Wu = 1.2 * 1.1242 + 1.6 * 0.75 = 2.55 Tn/m

5. Calculo de los momentos máximos de diseño. Apoyos monoliticos pocos rigidos.

Apoyos monoliticos Rigidos.
Condicion: Apoyos monoliticos pocos rigidos.

🌐 hebmerma.com
 https://www.youtube.com/c/HebMerma
Wu = 2.55 Tn/m

1 L = 4.15 m 1
MU- = * 5.487 MU- = * 5.487
3 3

MU- = 1.829 Tn.m MU- = 1.829 Tn.m

(−) (−)

(+)

2.55 * 4.15²
MU+ = = 5.487 Tn.m
8

6. Calculo de los refuerzos necesarios.

Calculo del Peralte (d). *Asumiendo Dø_ Ø 3/4"

1.905
T d = 15 - ( 2 + ) = 12.05 cm
2

Calculo del Refuerzo Positivo. Ø pulg DØ cm As cm²

Ø 1/4" 0.632 0.32
Cuantía mecánica (W). Ø 3/8" 0.952 0.71
Ø 1/2" 1.27 1.29
1.7 * ( 5.487 * 10⁵ ) Ø 5/8" 1.588 2
W = 0.85 - √(0.7225 - ) = 0.146
0.9 * 210 * 150 * 12.05² Ø 3/4" 1.905 2.84
Ø 1" 2.54 5.1
Cuantía de diseño (ρ). Ø 1 1/8" 2.865 6.45
Ø 1 1/4" 3.226 8.19
210 Ø 1 3/8" 3.58 10.07
ρ= 0.146 * = 0.007 ≈ Falla Ductil
4200

Área del acero positivo (As+).

As+ = 0.0073 * 150 * 12.05 = 13.18 cm²

Área del acero positivo mínimo (As+min ).

As+min = 0.0018 * 150 * 15 = 4.05 cm²

4.05 ≤ 13.181 ≈ Cumple → Considerando Ø: Ø 5/8" Ok

🌐 hebmerma.com
 https://www.youtube.com/c/HebMerma
Espaciamiento de barras (Sø).

150 * 2
Sø = = 22.76 cm
13.18

→ Usaremos. Ø 5/8" @ 0.20m

Calculo del Refuerzo Negativo.

Área del acero negativo (As-).

1
As- = * 13.18 = 4.39 cm²
3

Área del acero negativo mínimo (As-min ).

As-min = 0.0024 * 150 * 12.048 = 4.34 cm²

4.3371 ≤ 4.3937 ≈ Cumple

→ Considerando Ø: Ø 3/8" Ok

Espaciamiento de barras (Sø).

150 * 0.71
Sø = = 24.24 cm
4.39

→ Usaremos. Ø 3/8" @ 0.20m

Calculo del Refuerzo Transversal.

Área del acero transversal mínimo (AsT).

AsT = 0.0018 * 100 * 15 = 2.70 cm²

→ Considerando Ø: Ø 3/8" Ok

Espaciamiento de barras (Sø).

100 * 0.71
Sø = = 26.30 cm
2.70

→ Usaremos. Ø 3/8" @ 0.25m

🌐 hebmerma.com
 https://www.youtube.com/c/HebMerma
7. Longitud de corte para Acero Negativo.

4.15
L corte = = 0.83 m
5

8. Disposicion de la Armadura.

𝑁𝑇

0.85m

Ø 3/8" @ 0.20
T = 0.15m
0.85m
Ø 3/8" @ 0.25

𝑁𝐹𝑃

Ø 5/8" @ 0.20
Ø 3/8" @ 0.20

𝐷𝐸𝑇𝐴𝐿𝐿𝐸 𝐷𝐸 𝐸𝑆𝐶𝐴𝐿𝐸𝑅𝐴
