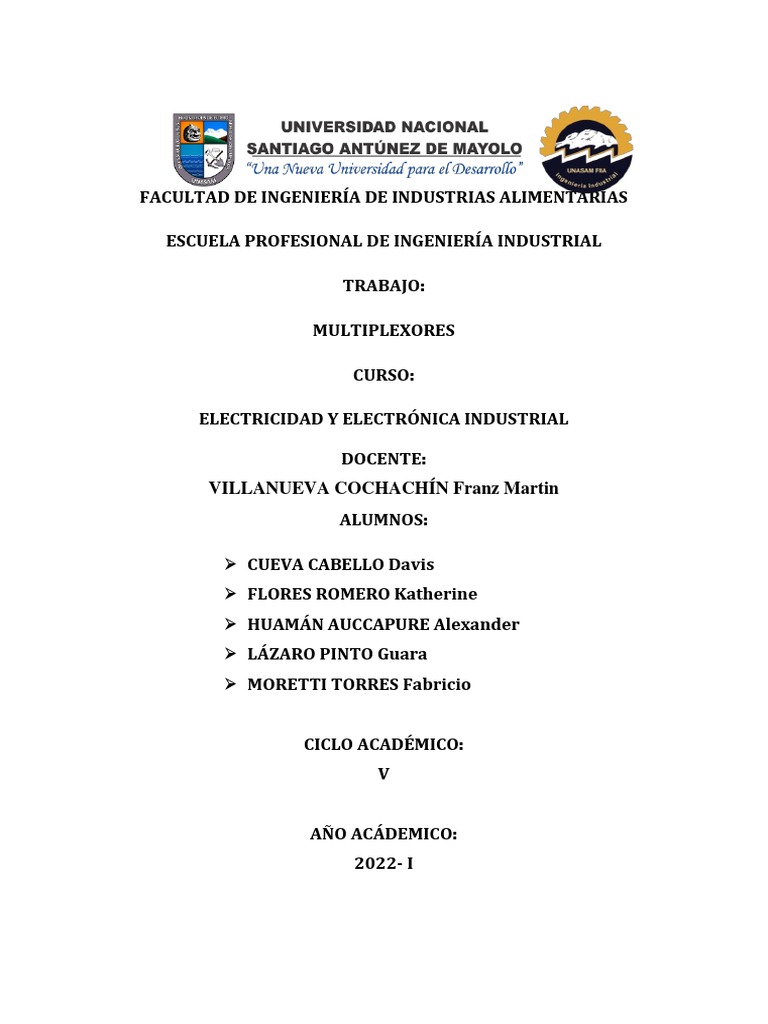

FACULTAD DE INGENIERÍA DE INDUSTRIAS ALIMENTARIAS

ESCUELA PROFESIONAL DE INGENIERÍA INDUSTRIAL

TRABAJO:

MULTIPLEXORES

CURSO:

ELECTRICIDAD Y ELECTRÓNICA INDUSTRIAL

DOCENTE:
VILLANUEVA COCHACHÍN Franz Martin
ALUMNOS:

➢ CUEVA CABELLO Davis

➢ FLORES ROMERO Katherine
➢ HUAMÁN AUCCAPURE Alexander
➢ LÁZARO PINTO Guara
➢ MORETTI TORRES Fabricio

CICLO ACADÉMICO:
V

AÑO ACÁDEMICO:
2022- I
INTRODUCCIÓN
OBJETIVOS
 ÍNDICE
INTRODUCCIÓN....................................................................................................................... 2
OBJETIVOS ................................................................................................................................ 3
CAPITULO I ............................................................................................................................... 5
I. MULTIPLEXORES ............................................................................................................ 5
1.1. CONCEPTO ................................................................................................................ 5
1.2. PARTES DE UN MULTIPLEXOR........................................................................... 7
1.3. TIPOS DE MULTIPLEXOR ..................................................................................... 8
1.4. FUNCIONES DE LOS MULTIPLEXORES ............................................................ 8
1.5. APLICACIONES ........................................................................................................ 9
1.6. VENTAJAS Y DESVENTAJAS .............................................................................. 11
1.6.1. VENTAJAS ........................................................................................................ 11
1.6.2. DESVENTAJAS ................................................................................................ 12
CAPÍTULO II............................................................................................................................ 13
II. PROCEDIMIENTO ...................................................................................................... 13
RESULTADOS .......................................................................................................................... 14
CONCLUSIONES ..................................................................................................................... 15
REFERENCIAS BIBLIOGRÁFICAS .................................................................................... 16
 CAPITULO I

I. MULTIPLEXORES

1.1. CONCEPTO

El funcionamiento de los multiplexores se basa en circuitos de compuertas

lógicas, en donde se conectan de tal forma que todas las entradas salen por

la misma salida, con la única condición de que se debe de seleccionar la

entrada que mandara los datos hacia la salida, es decir, que el circuito no

puede leer todas las entradas al mismo tiempo, si no una por vez.

(Ingenieria mecafenix, 2020)

En palabras sencillas, este circuito funciona como un conmutador que solo

permite seleccionar la lectura de una de las entradas, pero debido a la gran

velocidad de conmutación que tiene el circuito, se puede llegar a creer que

puede leer todas las entradas al mismo tiempo. Así, varias señales pueden

compartir un único dispositivo o conductor de transmisión, como un cable

de cobre o un cable de fibra óptica.

Fuente: (Ingenieria mecafenix, 2020)

Según (Descubrearduino, 2014) En las telecomunicaciones, las señales

combinadas, analógicas o digitales, se consideran una señal de alta

velocidad de salida única transmitida por varios canales de comunicación

mediante un método o técnica de multiplexación particular. Con dos

señales de entrada y una de salida, el dispositivo se denomina multiplexor

2 a 1; con cuatro señales de entrada es un multiplexor 4 a 1; etc, es decir,

los multiplexores funcionan como interruptores rotativos de posición

múltiple de acción muy rápida que conectan o controlan varias líneas de

entrada llamadas «canales», una a una, a la salida. Los multiplexores, o

MUX, pueden ser circuitos digitales hechos de puertas lógicas de alta

velocidad usadas para conmutar datos digitales o binarios o pueden ser de

tipo analógico usando transistores, MOSFET o relés para conmutar una de

las entradas de voltaje o corriente a través de una sola salida. El tipo más

básico de dispositivo multiplexor es el de un conmutador giratorio

unidireccional. Un multiplexor requiere un demultiplexor para completar

el proceso, es decir, para separar las señales de multiplexación

transportadas por el único medio o dispositivo compartido.

A menudo un multiplexor y un demultiplexor se combinan en un solo

dispositivo (también llamado a menudo simplemente multiplexor)

permitiendo que el dispositivo procese tanto las señales entrantes como las

salientes. Alternativamente, la salida única de un multiplexor puede

conectarse a la entrada única de un demultiplexor a través de un solo canal.

Cualquiera de los dos métodos se utiliza a menudo como medida de ahorro

de costes. Dado que la mayoría de los sistemas de comunicación

transmiten en ambas direcciones, se necesitará el dispositivo único

 combinado, o dos dispositivos separados (en el último ejemplo), en ambos

extremos de la línea de transmisión.

1.2. PARTES DE UN MULTIPLEXOR

Al ser un circuito combinacional este dispositivo cuenta con pocas partes

y su funcionamiento de cada parte es bastante sencilla de entender:

• ENTRADAS: Es por donde entran los datos y siempre tienen un número

de entradas de 2𝑛 (2,4,8,16, etc).

• SALIDA: Es la única vía para que salgan los datos del circuito, aunque

cabe mencionar que también se incorpora una salida extra que

prácticamente es el inverso, es decir, si en la salida tenemos un 1 en la

inversa tenemos un 0.

• SELECTORES: Los selectores sirven para elegir la entrada que

queremos activar para leer datos, esta selección se hace a través de

números binarios.

• ENABLE: Sirve para activar o desactivar el circuito completo

Fuente: (Ingenieria mecafenix, 2020)

1.3. TIPOS DE MULTIPLEXOR

Existen diferentes tipos de multiplexores las cuales son las siguientes:

• Multiplexación inversa (IMUX)

• Multiplexación por División de Longitud de Onda (WDM)

• Multiplexación por División de Longitud de Onda Densa (DWDM)

• Multiplexación por División de Longitud de Onda Convencional

(CWDM)

• Multiplexor óptico reconfigurable Add-Drop (ROADM)

• Multiplexación por División de Frecuencias (FDM)

• Multiplexación por División de Frecuencia Ortogonal (OFDM)

• Agregar/Dejar Multiplexación (ADM)

1.4. FUNCIONES DE LOS MULTIPLEXORES

Básicamente, estos dispositivos tienen dos funciones principales:

1. TRANSMITIR DATOS A LARGAS DISTANCIAS: cuando tenemos

que transmitir información a un lugar lejano, pero es necesario conectar

gran cantidad de cables, surgen varios inconvenientes: por ejemplo,

aumentan los costos, lo cables pueden dañarse, hay interferencias, etc. Sin

embargo, gracias a los multiplexores y demultiplexores, esto se soluciona

puesto que, en lugar de tener tantos cables, se utiliza un multiplexor que

envía todos los datos por un solo cable y, en el otro extremo, se coloca un

demultiplexor que los traduce nuevamente a diferentes salidas.

(Comofunciona, 2010)

2. MANDAR SEÑALES A DIFERENTES DISPOSITIVOS: Gracias a

estos aparatos, se pueden dar instrucciones a varios dispositivos o ponerle

 muchas funciones a uno solo. Por ejemplo: con una sola señal le damos

instrucciones a una televisión, una computadora y una cámara. O, en el

segundo caso de funciones para un mismo dispositivo, podemos hacer que

un componente de audio sea capaz de leer CD’s, dispositivos USB,

memorias de teléfono o captar señales de radio o recibir

señales bluetooth según el selector que utilicemos. (Comofunciona, 2010)

1.5. APLICACIONES

Los multiplexores se implementan en varios campos donde existe la

necesidad de transmitir una gran cantidad de datos con el uso de una sola

línea.

MEMORIA DEL ORDENADOR:

En computador, la gran cantidad de memoria se implementa por medio

de multiplexores. También tiene la ventaja de la reducción en el número

de líneas de cobre que se utilizan para la conexión de memoria a otras

partes en la computadora.

SISTEMA DE COMUNICACIÓN:

Se implementa en este sistema para aumentar la eficiencia. Usando una

sola línea de transmisión, varios tipos de datos (video, audio, etc.) se

transmiten en el mismo instante.

RED TELEFÓNICA:

Aquí, las múltiples señales de audio son llevadas a una sola línea y

transmitida con la implementación de multiplexor. Por este método, las

numerosas señales de audio se hacen aisladas y, en última instancia, el

receptor recibirá las señales de audio requeridas.

SISTEMA INFORMÁTICO DE UNA TRANSMISIÓN POR

SATÉLITE:

Se implementan para que las señales de datos se transmitan desde la nave

espacial o el sistema informático del satélite a la Tierra por medio de GPS.

SERIALIZADOR:

Convierte datos desde el formato paralelo al formato en serie. Muchos

sistemas digitales procesan datos binarios en forma paralela porque es más

rápido. Sin embargo, cuando estos datos deben ser transmitidos a

distancias relativamente largas, la configuración en paralelo es indeseable

puesto que requiere un número considerable de líneas de transmisión. Por

esta razón los datos que están de manera paralela se transforman a una

forma serial antes de ser transmitidos.

TRANSMISIÓN MULTIPLEXADA:

Utilizando las mismas líneas de conexión, se transmiten diferentes datos

de distinta procedencia.

SECUENCIAS DE OPERACIONES LÓGICAS:

Un multiplexor puede ser usado como un secuenciador o un dispositivo

que realiza una serie de operaciones con un orden predefinido.

REALIZACIÓN DE FUNCIONES LÓGICAS:

Utilizando inversores y conectando a 0 o 1 las entradas según interese, se

consigue diseñar funciones complejas, de un modo más compacto que con

las tradicionales puertas lógicas. Los multiplexores pueden ser utilizados

para implantar funciones lógicas directamente desde una tabla de verdad

sin necesidad de simplificación.

DIRECCIÓN DE LOS DATOS:

 Los multiplexores pueden dirigir los datos desde una de varias fuentes

hacia un destino.

1.6. VENTAJAS Y DESVENTAJAS

1.6.1. VENTAJAS

Las ventajas del multiplexor son las siguientes:

• En multiplexor, se puede reducir el uso de varios cables

• Reduce el costo y la complejidad del circuito.

• La implementación de varios circuitos combinados puede ser

posible mediante el uso de un multiplexor.

• Mux no requiere mapas K ni simplificación

• El multiplexor puede hacer que el circuito de transmisión sea

menos complejo y económico

• La disipación de calor es menor debido a la corriente de

conmutación analógica que varía de 10 mA a 20 mA.

• La capacidad del multiplexor se puede ampliar para cambiar

señales de audio, señales de video, etc.

• La confiabilidad del sistema digital se puede mejorar usando

un MUX ya que disminuye el número de conexiones cableadas

exteriores.

• MUX se utiliza para implementar varios circuitos

combinacionales

• El diseño lógico se puede simplificar a través de MUX

1.6.2. DESVENTAJAS

Las desventajas del multiplexor son las siguientes:

• Se requieren retrasos adicionales dentro de los puertos de

conmutación y las señales de E/S que se propagan por todo

el multiplexor.

• Los puertos que se pueden utilizar al mismo tiempo tienen

limitaciones

• La conmutación de puertos se puede manejar agregando la

complejidad del firmware

• El control del multiplexor se puede realizar mediante el uso

de puertos de E/S adicionales.

 CAPÍTULO II

II. PROCEDIMIENTO
RESULTADOS
 CONCLUSIONES
1.
 REFERENCIAS BIBLIOGRÁFICAS

• Comofunciona. (10 de marzo de 2010). Obtenido de Comofunciona: https://como-

funciona.co/multiplexor/

• Descubrearduino. (31 de octubre de 2014). Obtenido de Descubrearduino:

https://descubrearduino.com/multiplexor/

• Ingenieria mecafenix. (03 de diciembre de 2020). Obtenido de Ingenieria

mecafenix: https://www.ingmecafenix.com/electronica/multiplexor/
