INSTITUTO TECNOLÓGICO DE TAPACHULA
CARRERA:
INGENIERÍA CIVIL
N° DE CONTROL
17510068
RESIDENCIA PROFESIONAL
PRESENTA:
MEJÍA LÓPEZ JULIO ANGEL
REPORTE DE RESIDENCIA PROFESIONAL
PROYECTO:
MEJORAMIENTO INTEGRAL EN CALLES Y AVENIDAS EN EL MUNICIPIO DE
TAPACHULA
ASESOR EXTERNO:
ING. WILLIAM ANTONIO PENAGOS CABALLERO
ASESOR INTERNO:
ING. GERARDO ANTONIO IBARRA DE LA CRUZ
TAPACHULA CHIAPAS A 30 DE JULIO DE 2021

DEDICATORIA
A Dios
Este trabajo se lo dedico principalmente el, por ser quien me inspira y me da la
fuerza para continuar, por bendecirme y guiarme a lo largo de mi existencia, sin Dios
nada en esta vida puede lograrse, el me permitió vida, salud, sabiduría, paciencia…
A mis padres
Quienes con su amor, paciencia y esfuerzo me han permitido llegar a cumplir hoy
un sueño más, gracias por inculcar en mí el ejemplo de esfuerzo y valentía, de no
temer a las adversidades porque Dios está conmigo siempre.
A mis hermanos
Que se han esforzado también para que mis metas pudieran realizarse, y hoy
gracias a ellos eh logrado culminar la carrera.
A mis amigos
Compañeros de la carrera que son como hermanos para mí, gracias al apoyo
incondicional y el apoyo de trabajo, por compartir sus conocimientos y brindarme de
su ayuda cuando lo necesite.
A todas las personas que me han apoyado y han hecho que el trabajo se realice
con éxito en especial aquellos que nos abrieron las puertas y compartieron sus
conocimientos.
RESUMEN

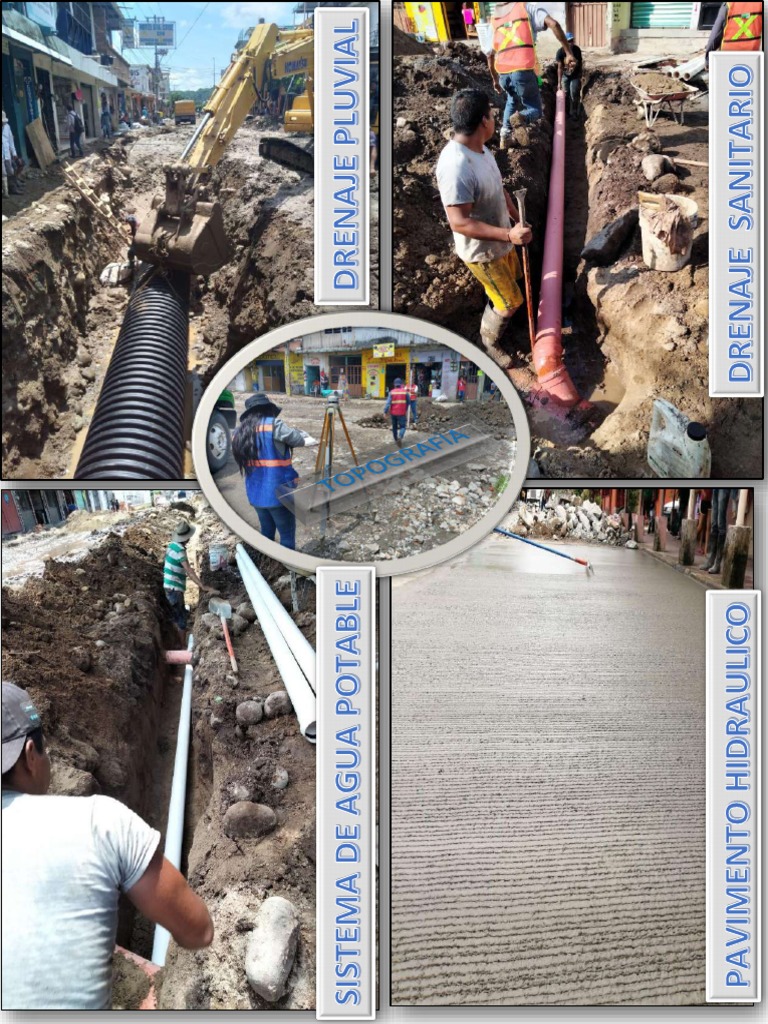

El presente informe técnico de residencia profesional con el proyecto denominado

“Mejoramiento integral de calles y avenidas en el municipio de Tapachula”, y para este
caso está conformado por cuatro obras de infraestructura en los rubros siguientes:
construcción de drenaje sanitario, construcción de red o sistema de agua potable,
construcción de drenaje pluvial y la construcción de pavimentación hidráulica en calle
11ª poniente entre 12ª avenida norte y 14ª privada norte, avenida Antonio Damiano
Cajas entre 11ª calle poniente y 17ª poniente en el fraccionamiento insurgentes.
En lo relativo a la obra de construcción de drenaje pluvial en fraccionamiento

insurgentes: se llevó a cabo las siguientes acciones: construcción de drenaje pluvial
en calle 11ª poniente entre 12ª avenida norte y 14ª privada norte, avenida Antonio
Damiano Cajas entre 11ª calle poniente y 17ª poniente en el fraccionamiento
insurgentes, consistente en suministro y colocación de 461.23 ml de tubo de polietileno
de alta densidad (ads o similar) de 30" pluvial, con campana y empaque, lubricante,
cumpliendo con las normas AASHTO M252-09 y AASHTO M294-13, NMX-T-021-
SCFI-10 y ASTM f477-14; la construcción de pozos tipo caja, bocas de tormenta y
estructuras de desfogue armado con varillas de 3/8" y concreto fć= 200 kg/cm2
premezclado; rejillas estructurales de solera de 2" x 1/4" y de 4" x 3/8" de espesor con
refuerzos longitudinales con varilla redonda lisa de 3/8".
En lo relativo a la obra de construcción de drenaje sanitario en fraccionamiento

insurgentes: se llevó a cabo las siguientes acciones: construcción de la red de drenaje
sanitario en calle 11ª poniente entre 12ª avenida norte y 14ª privada norte, avenida
Antonio Damiano Cajas entre 11ª calle poniente y 17ª poniente en el fraccionamiento
insurgentes, a base de 110.80 m de tubería de PVC sanitario (alcantarillado) de 250
mm (10") y 654.41 m de 315 mm (12") de diámetro serie 25; 8.00 pza de pozos de
visita de 1.25 m, 17.00 pza de 1.50 m, 2.00 pza de 2.00 m y 1 pza de 2.50 m de
profundidad, 28.00 pza de brocal y tapa de polietileno; así como la construcción de
213.00 descargas sanitarias a base de 1760.50 m de tubería de PVC sanitario
(alcantarillado) de 160 mm (6") de diámetro serie 25; 1.00 pza de silleta de PVC
sanitario (alcantarillado) de 250 mm (10")x150 mm (6") de diámetro y 212.00 pza de
300 mm (12")x150 mm (6") de diámetro; 213.00 pza de codos de PVC sanitario
2
(alcantarillado) de 45°x150 mm (6") de diámetro y 213.00 pza registros sanitarios de
060x0.40x0.80 m.
En lo relativo a la obra de construcción de red o sistema de agua potable en

fraccionamiento insurgentes: para lo cual se llevaron a cabo las siguientes acciones:
construcción de red o sistema de agua potable en avenida Antonio Damiano cajas
entre 17a calle poniente y 11a calle poniente, 11a calle poniente entre 12a avenida
norte y 14a privada norte consistente en el suministro, instalación, junteo y prueba de
580.07 m de 75 mm (3") y 298.85 m de 100 mm (4") de diámetro, de tubería PVC con
campana RD-32.5, incluye: anillos, lubricantes, bajada de material y equipo para
prueba, fletes y maniobras locales; la construcción de 213.00 tomas domiciliarias
consistente en el suministro, instalación, junteo y prueba de 1827.10 ml de tubo de
polietileno "alkitec" de 13 mm de diámetro; 113 tomas domiciliarias con suministro y
colocación de abrazadera de 75x13 mm (3"x1/2") y 100 con abrazadera de 100x13
mm (4"x1/2"); 5 válvulas de seccionamiento tipo compuerta de 76 mm (3") y 3 de 102
mm (4") de diámetro fo.fo. v/f con brida.
En lo relativo a la obra de construcción de pavimento hidráulico en

fraccionamiento insurgentes: se ejecutó la pavimentación a base de concreto
hidráulico en calle 11ª poniente entre 12ª avenida norte y 14ª privada norte, avenida
Antonio Damiano Cajas entre 11ª calle poniente y 17ª poniente en el fraccionamiento
insurgentes en la localidad de Tapachula de Córdoba y Ordoñez (Fraccionamiento
Insurgentes), Municipio de Tapachula, Chiapas. Para lo cual se llevaron a cabo las
siguientes acciones: construcción de 3,276.52 m2 de pavimentación hidráulica en 11a
calle poniente entre 12a avenida norte y 14a privada norte, avenida Antonio Damiano
cajas entre calle Belisario Domínguez y 11a calle poniente; elaborado con concreto
hidráulico premezclado de 15 cm de espesor fć= 250 kg/cm2, guarniciones de
concreto hidráulico f'c=150 kg/cm2 de 15x20x40 cms de sección; banquetas a base de
concreto fć=150 kg/cm2, rampas para personas con capacidades diferentes;
señalética.
3
ÍNDICE
CAPITULO 1 GENERALIDADES DEL PROYECTO
INTRODUCCIÓN----------------------------------------------------------------------------------------------- 6
DESCRIPCIÓN DE LA EMPRESA U ORGANIZACIÓN Y

DEL PUESTO O ÁREA DEL TRABAJO EL ESTUDIANTE----------------------------------------- 8
1.3 PROBLEMAS A RESOLVER-------------------------------------------------------------------------- 9
1.4 OBJETIVOS------------------------------------------------------------------------------------------------ 9
1.4.1 OBJETIVO GENERAL--------------------------------------------------------------------------------- 9
1.4.2 OBJETIVOS ESPECÍFICOS------------------------------------------------------------------------- 9
1.5 JUSTIFICACIÓN----------------------------------------------------------------------------------------- 10
CAPITULO 2 MARCO TEÓRICO
2. MARCO TEÓRICO---------------------------------------------------------------------------------------- 13
CAPITULO 3 DESARROLLO
3. PROCEDIMIENTO Y DESCRIPCIÓN
DE LAS ACTIVIDADES REALIZADAS------------------------------------------------------------------36
CAPÍTULO 4 RESULTADOS
4. RESULTADOS, PLANOS------------------------------------------------------------------------------146
5. CONCLUSIONES, RECOMENDACIONES Y
EXPERIENCIA PROFESIONAL ADQUIRIDA----------------------------------------------------216
6. COMPETENCIAS DESARROLLADAS Y/O APLICADAS-------------------------------------217
7. FUENTES DE INFORMACIÓN-----------------------------------------------------------------------218
ANEXOS-------------------------------------------------------------------------------------------------------219
4
5
1.1 INTRODUCCIÓN
Drenaje pluvial
Desde el momento en que se empezaron a establecer nuevas comunidades en lugares

de vivienda, se vio la necesidad de dar solución a diferentes problemáticas básicas
para el ser humano, por tal razón se dio inicio a la implementación de vías de acceso,
abastecimiento de agua potable, evacuación de las aguas domésticas, industriales y
lluvias, entre otros, con el fin de tener una vida digna en sus lugares de residencia.
Actualmente en el Fraccionamiento Insurgentes se ha incrementado el índice
poblacional del mismo y por lo tanto los servicios básicos son insuficientes para su
atención.
El sistema de alcantarillado pluvial es uno de los servicios públicos con los que deben
contar los habitantes de un sector, ya que permite la evacuación de aguas de lluvias
con el fin de realizar su transporte hasta el punto de descarga final, para recibir el
tratamiento pertinente y evitar posibles inundaciones.
A partir de lo anterior, el Fraccionamiento Insurgente localizado al Nor poniente de la

ciudad de Tapachula de Córdova y Ordoñez, no cuenta actualmente con una red de
drenaje pluvial. por lo que presenta grandes corrientes de agua en temporada de
lluvias que son difíciles de desalojar. Es por eso que se vio la necesidad de realizar la
obra de red de drenaje pluvial para el Fraccionamiento Insurgentes y así resolver los
problemas de los habitantes en esa zona
Alcantarillado sanitario
En lo que corresponde al drenaje sanitario, las aguas residuales y pluviales son

desechos originados por la actividad vital de una población y por la lluvia. El
alcantarillado sanitario o red de drenaje es un sistema de estructuras y tuberías usado
para la recolección y transporte de las aguas residuales, aguas industriales y aguas
de lluvias de una población desde el lugar en que se generan hasta algún cuerpo de
agua, corriente o punto de descarga donde pueda ser tratada. Uno de los factores que
dificulta la reducción de los problemas ambientales en muchos municipios del territorio
nacional (en cuanto a ejecución de obras civiles concierne), es el crecimiento
poblacional, que por lo general no cuentan con un sistema de alcantarillado sanitario
y alcantarillado pluvial.
6
Las vialidades actualmente se encuentran con la red de drenaje sanitario en malas
condiciones y obsoletas por la vida útil que presentan las tuberías, por lo que origina
que se presenten fugas y socavones en o sobre el pavimento existente.
La población de fraccionamiento insurgentes carece de este servicio, por lo que

cuentan con una tubería demasiada vieja que ya no funciona correctamente, además
el diámetro de la tubería es de 8” y no es suficiente para desalojar todas las descargas
de las viviendas, por tal motivo se realiza la obra de alcantarillado sanitario con
diámetro de 12” con la intención de contribuir al mejoramiento de la calidad de vida, a
la disminución de la contaminación y enfermedades generadas por no contar con tal
servicio.
Red o sistema de agua potable
El agua potable es un recurso imprescindible para garantizar los derechos y la calidad

de vida del ser humano, ya que su contaminación desencadena situaciones de riesgo
para la salud de las comunidades. Es por ello, que en el Fraccionamiento Insurgentes
actualmente se encuentra con una red de agua potable con más de 20 años de
antigüedad por lo que presenta fugas sobre el pavimento debido a la falta de
mantenimiento, razón por la que se necesita la construcción de una nueva red.
Pavimento hidráulico
Se denominan así los pavimentos constituidos por losas de concreto hidráulico,

armadas o no, que reposan generalmente sobre una base adecuadamente preparada
y, a veces, sobre el propio terreno de la explanada. A causa de su rigidez distribuyen
las cargas transmitidas por el tráfico sobre un área relativamente amplia de la base o
de la explanada.
En el pavimento rígido, el concreto absorbe gran parte de los esfuerzos que se ejercen
sobre el pavimento, mientras que en el pavimento flexible este esfuerzo es transmitido
hacia las capas inferiores. Su vida útil varía entre 20 y 40 años. El mantenimiento que
requiere es mínimo y solo se efectúa comúnmente es las juntas de las losas. Debido
a la alta rigidez del concreto hidráulico, la distribución de los esfuerzos se produce en
una zona muy amplia, además como es concreto es capaz de resistir un cierto grado
de esfuerzo de tensión, el comportamiento de un pavimento rígido es suficientemente
satisfactorio, aun cuando existan zonas débiles en la sub-razante.
7
Las vialidades actualmente se encuentran con tramos de pavimento asfaltico y tramos
de pavimento hidráulico las cuales están dañado en su totalidad debido a la falta de
mantenimiento.
1.2 DESCRIPCIÓN DE LA EMPRESA U ORGANIZACIÓN Y DEL PUESTO O

ÁREA DEL TRABAJO EL ESTUDIANTE
Secretaria de Obras Publicas Municipal del Honorable ayuntamiento de Tapachula

Chiapas
MISION DE LA EMPRESA
Promover, gestionar, coordinar, planear, organizar, ejecutar, y controlar todas las

obras publicas e inversiones para la construcción de infraestructura y equipamiento,
buscando el fortalecimiento productivo del municipio y la atención a las necesidades
del desarrollo económico y social.
PUESTO O ÁREA DE TRABAJO
Supervisión y control administrativo de cada una de las obras relacionadas con el

fraccionamiento insurgentes, así como su integración en el desarrollo urbano y
económico de la ciudad.
8
1.3 PROBLEMAS A RESOLVER
 Las vialidades actualmente se encuentran sin red de drenaje pluvial por lo que
presenta encharcamientos y grandes corrientes de agua en temporadas de
lluvias que son difíciles de desalojar
 Las vialidades actualmente se encuentran con red de drenaje sanitario en malas
condiciones por lo que presenta encharcamientos y corrientes de agua en
temporada de lluvias que son difíciles de desalojar
 La vialidad actualmente se encuentra con red de agua potable con una
antigüedad de más de 20 años por lo que presenta fugas sobre la calle debido
a la falta de mantenimiento, razón por la que se necesita la construcción de una
nueva.
 la presente calle actualmente se encuentra con pavimento asfaltico dañado en
su totalidad debido a la falta de mantenimiento
1.4 OBJETIVOS
Objetivo general
 Participar en el procedimiento constructivo de cada una de las obras que

convergen en el Fraccionamiento insurgentes las siguientes construcciones:
Objetivos específicos
 Supervisar el proceso de la red de drenaje pluvial

 Cumplir con la red de alcantarillado sanitario diámetro general de 12”
 Cumplir con línea de conducción agua potable diámetro de 4” y 3”
 Supervisar concreto hidráulico premezclado de 15 cm de espesor fć= 250
kg/cm2
9
1.5 JUSTIFICACIÓN
Construcción de drenaje pluvial en fraccionamiento insurgentes: la presente calle

actualmente se encuentra sin red de drenaje pluvial por lo que presenta
encharcamientos y corrientes de agua en temporada de lluvias que son difíciles de
desalojar, razón por la que se necesita la construcción de dicha obra que permitirá la
reducción de costos en gastos por daños a los vehículos que circulan por ella; la calle
presentara una superficie de rodamiento en buenas condiciones por lo que con ello los
vehiculas circularan a velocidades correctas establecidas por norma y el tiempo de
recorrido tendrá una disminución, lo que originara una reducción considerable en el
desgaste vehicular. La realización de esta obra tendrá un impacto positivo en el
desarrollo de la colonia y permitirá conectar circuitos para desfogue vehicular en la
ciudad.
Construcción de drenaje sanitario en fraccionamiento insurgentes: la presente

calle actualmente se encuentra con red de drenaje sanitario en malas condiciones por
lo que presenta encharcamientos y corrientes de agua en temporada de lluvias que
son difíciles de desalojar, razón por la que se necesita la construcción de dicha obra
que permitirá la reducción de costos en gastos por daños a los vehículos que circulan
por ella; la calle presentara una superficie de rodamiento en buenas condiciones por
lo que con ello los vehículos circularan a velocidades correctas establecidas por norma
y el tiempo de recorrido tendrá una disminución, lo que originara una reducción
considerable en el desgaste vehicular. La realización de esta obra tendrá un impacto
positivo en el desarrollo de la colonia y permitirá conectar circuitos para desfogue
vehicular en la ciudad.
Construcción de red o sistema de agua potable en fraccionamiento insurgentes:

la presente calle actualmente se encuentra con red de agua potable con una
antigüedad de más de 20 años por lo que presenta fugas sobre la calle debido a la
falta de mantenimiento, razón por la que se necesita la construcción de dicha obra que
permitirá la reducción de costos en gastos por daños a los vehículos que circulan por
ella; la calle presentara una superficie de rodamiento en buenas condiciones por lo
que con ello los vehículos circularan a velocidades correctas establecidas por norma
y el tiempo de recorrido tendrá una disminución, lo que originara una reducción
considerable en el desgaste vehicular. La realización de esta obra tendrá un impacto
10
positivo en el desarrollo de la colonia y permitirá conectar circuitos para desfogue
vehicular en la ciudad.
Construcción de pavimento hidráulico en fraccionamiento insurgentes: la

presente calle actualmente se encuentra con pavimento asfaltico dañado en su
totalidad debido a la falta de mantenimiento, razón por la que se necesita la
construcción de dicha obra que permitirá la reducción de costos en gastos por daños
a los vehículos que circulan por ella; la calle presentara una superficie de rodamiento
en buenas condiciones por lo que con ello los vehículos circularan a velocidades
correctas establecidas por norma y el tiempo de recorrido tendrá una disminución, lo
que originara una reducción considerable en el desgaste vehicular. La realización de
esta obra tendrá un impacto positivo en el desarrollo de la colonia y permitirá conectar
circuitos para desfogue vehicular en la ciudad.
11
12
2. MARCO TEÓRICO
Drenaje pluvial
El agua potable es uno de los recursos indispensables que necesita un ser humano
para sobrevivir, el proceso de abastecimiento de una población inicia con sistemas de
captación, almacenamiento, tratamiento y distribución, sin embargo, cuando el agua
ya es utilizada se debe disponer de sistemas de alcantarillado para realizar el drenaje
y llevarlas hasta un receptor final, sumado a las aguas producidas por las
precipitaciones de determinadas zonas, este sistema se le conoce como alcantarillado
combinado donde un mismo colector realiza el transporte de aguas lluvias y aguas
residuales.
Un sistema de alcantarillado hace parte esencial del desarrollo urbano, ya que se

encarga de transportar el agua residual y lluvia que se produce un área específica,
para ser transportada hasta la planta de tratamiento correspondiente antes de ser
descargado a un cuerpo hídrico.32 El periodo de diseño para una red de alcantarillado,
se debe proyectar para 25 años.
Sin embargo, los sistemas de alcantarillado combinado causan un gran impacto en el

medio ambiente, ya que no se le realiza el tratamiento adecuado por lo tanto resultan
ser más costoso, es por eso que resulta viable realizar el diseño y construcción de
estos sistemas de manera independiente, ya que las precipitaciones pueden causar
mayor volumen de agua, que el agua producida por un sistema de alcantarillado
residual y las plantas de tratamiento resultan ser más económicas ya que solo se
enfocan en un sistema.
El diseño de una red de alcantarillado pluvial debe cumplir con una serie de parámetros
mínimos y cálculos hidráulicos para que el sistema sea funcional.
2.1.1 Caudales de Diseño
Para realizar el diseño de la red de alcantarillado pluvial, se debe realizar en cálculo

donde se establece el caudal de diseño que se debe utilizar en los colectores y
canales, este cálculo se realiza a través del método racional que se aplica a áreas de
diseño menores a 10 Ha. La ecuación es:
𝑄=𝐶∗𝐼∗𝐴
13
Dónde:
Q = Descarga estimada en el sitio determinado (L/s)
C= Coeficiente de escorrentía (Adimensional)
I = Intensidad de lluvia, para una duración igual al tiempo de concentración
del área de drenaje y para el periodo de retorno determinado (L/s/Ha).
A = Área de drenaje
 COEFICIENTE DE ESCORRENTÍA
El coeficiente de escorrentía hace referencia a la impermeabilidad que tenga el suelo

del área de estudio. Este coeficiente establece la fracción de lluvia que se convierte en
escorrentía.
Los valores que se pueden adoptar para el coeficiente de escorrentía C, se muestran

en la Tabla
14
 INTENSIDAD DE LLUVIAS
Para realizar el diseño de una red de alcantarillado pluvial, se debe tener en cuenta la
hidrología que maneja el área de estudio, en función de las características físicas,
geológicas, topográficas y climatológicas. Los factores climatológicos más relevantes
son la precipitación, evaporación, temperatura, aire y humedad del viento.
Las medidas pluviométricas expresan la cantidad de lluvia como una diferencia (Δh),
haciendo referencia a la acumulación en una superficie plana, esta medición se realiza
con pluviómetros o pluviógrafos. La altura pluviométrica se expresa en mm y el dato
se puede registrar diariamente, mensualmente, semanalmente, etc.
Se puede realizar el cálculo de la intensidad que puede llegar a tener una lluvia, por
medio de las curvas IDF (Intensidad – Duración – Frecuencia), con el fin de establecer
los caudales máximos para una duración determinada como puede ser 30, 60, 90, 120
o 360 minutos y se puede estimar la probabilidad de ocurrencia (años), que es
conocida como periodo de retorno.
Los datos que se utilizan para los diferentes periodos de retorno son entregados por
la empresa por medio de los Datos Técnicos que tenga el proyecto, con el dato de los
caudales se puede realizar el cálculo de la intensidad por medio de la siguiente
ecuación:
𝐼 = 𝐶1(𝐷𝑢𝑟𝑎𝑐𝑖ó𝑛 + 𝑋0) 𝐶2
La empresa realiza la entrega los datos de valores que se deben emplear para C1, X0,
C2; al aplicar la ecuación, el resultado que se obtiene es expresado en milímetros por
hora (mm/h), si se desea tener el resultado el L/s/Ha, la ecuación debe ser multiplicada
por 2.78.17
En la Figura 5 se puede observar un ejemplo de las curvas IDF para una estación
determinada, con diferentes periodos de retorno que oscilan entre 2 años y 100 años.
15
 PERIODOS DE RETORNO DE DISEÑO
El periodo de retorno para implementar en el diseño, se determina de acuerdo a las

características de protección y la importancia que tenga el área de drenaje. A
continuación, se menciona el periodo de retorno que se debe utilizar de acuerdo al
escenario que se esté presentando:
16
 TIEMPOS DE CONCENTRACIÓN
Es el tiempo necesario después que inicia la precipitación, para que la escorrentía

superficial del área de estudio aporte en el punto en consideración. Para realizar el
cálculo, se establece como tiempo mínimo 8 minutos sumado al tiempo del recorrido,
de acuerdo a la velocidad de la corriente en la zona montañosa, zona urbana,
colectores, canales, etc. El tiempo base de concentración en los pozos iniciales es de
15 minutos.
 ÁREAS DE DRENAJE
Las áreas se determinan para cada tramo de la red de alcantarillado pluvial que se
desea diseñar, además solo debe incluirse dentro del cálculo cuando su aporte por
escorrentía aporte al tramo de diseño. La unidad de medida para el área tributaría debe
ser en hectáreas.
2.1.2 Diseño Hidráulico
El diseño de la red de alcantarillado pluvial debe contar con una pendiente y un tamaño
ideal para transportar el caudal de diseño, con el fin de evitar la acumulación de
sedimentos en la red y así lograr que la red sea funcional, además se debe tener en
cuenta que el diseño se debe realizar con la dimensión interna de la tubería.
 ANÁLISIS HIDRÁULICO
El diseño de la red de alcantarillado pluvial debe ser diseñada por gravedad, el flujo
que transporta la red no es permanente, sin embargo, para dimensionar
hidráulicamente la red, se puede asumir que el flujo es uniforme siempre y cuando la
tubería este entre 600mm y 900mm, de lo contrario el cálculo debe ser por flujo variado.
El análisis hidráulico se puede desarrollar empleando la ecuación de Manning,

expresada a continuación:
Dónde:
 V = Velocidad de flujo en m/s

 n = Coeficiente de rugosidad de Manning
 R = Radio Hidráulico en m
17
 A = Área de la sección transversal del conducto en m2
 P = Perímetro mojado en m
 S = Pendiente del conducto en m/m
 COEFICIENTES DE RUGOSIDAD
El coeficiente de rugosidad depende del tipo de material en el que se esté diseñando

la red, además de la profundidad que maneje el flujo, desalineamiento horizontal del
conducto.
 PENDIENTES
Para determinar la pendiente que se va a utilizar en el diseño de la red, se debe tener

en cuenta la topografía del terreno donde se va a llevar a cabo el proyecto, de tal
manera que la velocidad no supere la establecida por la norma, en caso que la
pendiente de la rasante sea alta y haga que la velocidad supere los parámetros de la
norma, se deben implementar elementos como cámaras de caída para que los
pequeños tramos tengan la pendiente indicada.
 VELOCIDAD MÁXIMA
La velocidad máxima que se emplea en una red de alcantarillado pluvial, depende del
material de diseño de la red, teniendo en cuenta la sensibilidad a la abrasión. La Tabla
muestra las velocidades máximas de diseño que debe tener una red, dependiendo del
material que se esté utilizando.
18
 DIÁMETROS MÍNIMOS
El diámetro nominal mínimo que debe tener una red de alcantarillado pluvial es de
300 mm, especialmente en el inicio de la red.
Alcantarillado sanitario
Características generales básicas para un proyecto de alcantarillado sanitario.
Cuando se elabora un proyecto, es indispensable tener mucho cuidado en la definición

y magnitud de los datos básicos con la finalidad de no caer en el error de generar obras
sobredimensionadas o deficientes las cuales representan inversiones inadecuadas.
Tomando en consideración la información recopilada, el ingeniero civil deberá concebir
una síntesis que muestre el diagnóstico del estado que guarda la población a la que
se le pretende hacer el proyecto de alcantarillado sanitario.
SISTEMA DE ALCANTARILLADO SANITARIO.
El sistema de alcantarillado es el conjunto de obras e instalaciones destinadas a

propiciar la recogida, evacuación, acondicionamiento (depuración cuando sea
necesaria) y disposición final desde el punto de vista sanitario de las aguas servidas
de una comunidad.
Elementos de un sistema de alcantarillado sanitario.
19
- Conexión domiciliar (Albañales): Se denominan así a los componentes o tuberías
que con el registro forma la descarga y aportaciones domiciliaria y conecta la salida
sanitaria de una edificación al sistema de alcantarillado en la atarjea.
- Conductos (atarjeas, sub-colectoras, principales, interceptoras y evacuadoras).
 Atarjeas o cabeceros: son las tuberías de diámetro mínimo dentro de la red que se
instalan a lo largo de los ejes de las calles de una localidad y sirven para recibir las
aportaciones de los albañales y los conducen hasta los colectores o emisores. El trazo
de atarjeas generalmente se realiza coincidiendo con el eje longitudinal de cada calle
y de la ubicación de los frentes de los lotes. Los trazos más usuales se pueden agrupar
en forma general en los siguientes tipos:
a) Trazo en peine: Se forma cuando existen varias atarjeas con tendencia al

paralelismo, empiezan su desarrollo en una cabeza de atarjea, descargando su
contenido en una tubería común de mayor diámetro, perpendicular a ellas. Tiene una
amplia gama de valores para las pendientes de las cabezas de atarjeas, lo cual resulta
útil en el diseño cuando la topografía es muy irregular.
b) Trazo en bayoneta: Se denomina así al trazo que iniciando en una cabeza de atarjea
tiene un desarrollo en zigzag o en escalera. Requiere de terrenos con pendientes
suaves más o menos estables y definidas. Para este tipo de trazo, en las plantillas de
los pozos de visita, las medias cañas usadas para el cambio de dirección de las
tuberías que confluyen, son independientes y con curvatura opuesta, no debiendo
tener una diferencia mayor de 0.50 m entre las dos medias cañas.
c) Trazo combinado: Corresponde a una combinación de los dos trazos anteriores y a

trazos particulares obligados por los accidentes topográficos de la zona.
Aunque cada tipo de trazo tiene características particulares respecto a su uso, el

modelo de bayoneta tiene cierta ventaja sobre otros modelos, en lo que se refiere al
aprovechamiento de la capacidad de las tuberías. Sin embargo, este no es el único
punto que se considera en la elección del tipo trazo, pues depende fundamentalmente
de las condiciones topográficas del sitio en estudio.
20
 Sub-colectoras: son los conductos que reciben las aportaciones de aguas
residuales provenientes de las atarjeas y, por lo tanto, un diámetro mayor. Sirven
también como líneas auxiliares de los colectores.
 Colectores: son líneas o conductos que se localizan en las partes bajas de la

localidad. Su función es capturar todas las aportaciones provenientes de
subcolectores, atarjeas y descargas domiciliares para conducirla a un interceptor, un
emisor o la planta de tratamiento.
 Interceptores: son las tuberías que reciben las aguas residuales exclusivamente de
los colectores o interceptores y termina en un emisor o en la planta de tratamiento.
 Emisor: es un conducto comprendido entre el final de la zona de una localidad recibe

las aguas de colectores o receptores. No recibe ninguna aportación adicional en su
recorrido y su función es transportar la totalidad de las aguas captadas hacía planta
de tratamiento.
- Pozos de visita: estructura compuesta de un cono excéntrico y base cilíndrica que

permiten acceso a los colectores para labores de mantenimiento.
- Estaciones de bombeo: Estas se requieren cuando se necesita elevar el agua

residual que se encuentra en una cota inferior a otra superior, siempre y cuando sea
estrictamente necesario, ya que por lo general son muy costosas económicamente
hablando.
- Tratamiento: El objetivo del tratamiento y disposición de las aguas residuales es el

de remover material orgánico y eliminar agentes productores de enfermedades y
además, proteger la calidad de los recursos hídricos de una región, nación o
continente. Entre los tipos de tratamiento se destacan las rejas, trituradores, tanques
sépticos, tanques inhoff, lagunas de estabilización, lodos activados, aeración
extensiva, filtros biológicos entre otros.
- Disposición final: Una vez sometidas a tratamiento, quitándole su poder nocivo, las
aguas residuales se podrán verter a corrientes naturales (arroyos, ríos, lagos o mar) o
en su caso usarlas para riego agrícolas, riego de parques y jardines o canalizarlas
hacia industria
Clasificación de sistema de alcantarillado.
21
Los sistemas de alcantarillado pueden ser de dos tipos: convencionales o no
convencionales. Los sistemas de alcantarillado sanitario han sido ampliamente
utilizados, estudiados y estandarizados. Son sistemas con tuberías de grandes
diámetros que permiten una gran flexibilidad en la operación del sistema, debida en
muchos casos a la incertidumbre en los parámetros que definen el caudal: densidad
poblacional y su estimación futura, mantenimiento inadecuado o nulo.
Sistema de alcantarillados convencionales.
Los alcantarillados Convencionales son redes grandes de tuberías subterráneas que

transportan aguas negras, aguas grises y aguas pluviales de viviendas individuales a
unas instalaciones de tratamiento centralizado usando gravedad (y bombas donde sea
necesario). Este se diseña con muchos ramales. Típicamente la red se subdivide en
redes primaria (líneas principales de alcantarillado a lo largo de las avenidas
principales), secundaria, y terciaria (a nivel vecindario y viviendas).
Los sistemas de alcantarillado convencionales son los más usado debido a su fácil
diseño y también a sus características especiales como disponibilidad de materiales
en el mercado local, fácil colocación, flexibilidad de acuerdo al área geográfica,
disponibilidad en cualquier diámetro, etc., sin embargo, debido a lo costoso que resulta
muchas veces la construcción de estos sistemas convencionales, el espíritu del diseño
será el de proveer un sistema netamente por gravedad.
Sin embargo, este sistema, cuenta con muchas limitaciones: Se requiere mucho
tiempo para conectar todas las viviendas, no todas las partes y materiales están
disponibles localmente, es difícil y costoso de expandir cuando cambia y crece la
22
comunidad, requieren diseño por expertos y supervisión de la construcción, el efluente
y los lodos (de los interceptores) requieren tratamiento secundario y/o descarga
apropiada, alto costo de capital y moderado costo de operación.
Clasificación de los sistemas de alcantarillado convencionales.
Los sistemas convencionales de alcantarillado se clasifican en:
Alcantarillado separado: es aquel en el cual se independiza la evacuación de

aguas residuales y lluvia.
a) Alcantarillado sanitario: sistema diseñado para recolectar exclusivamente las aguas

residuales domésticas e industriales.
b) Alcantarillado pluvial: sistema de evacuación de la escorrentía superficial producida

por la precipitación.
Alcantarillado combinado: conduce simultáneamente las aguas residuales,

domesticas e industriales, y las aguas de lluvia. En este tipo de sistema las
dimensiones de los conductos resultan relativamente grandes y las inversiones
industriales frecuentemente son muy altas.
Sistema de alcantarillados no convencionales.
Los sistemas de alcantarillado no convencionales surgen como una respuesta de

saneamiento básico de poblaciones de bajos recursos económicos, son sistemas poco
flexibles, que requieren de mayor definición y control de en los parámetros de diseño,
en especial del caudal, mantenimiento intensivo y en gran medida, de la cultura en la
comunidad que acepte y controle el sistema dentro de las limitaciones que éstos
pueden tener.
23
Los sistemas de alcantarillado no convencionales describen una red de alcantarillado
que se construye usando tubería de diámetro dispuesta a una profundidad y en
pendientes menores al alcantarillado convencional, permitiendo un diseño más flexible
asociado con menores costos (excavación, material del alcantarillado, pozos de
registros convencionales, conexiones domiciliares), y un mayor número de viviendas
conectadas.
Este sistema incluye una exigencia de trabajos preliminares y permanentes (educación

sanitaria y asistencia social para el involucramiento de la comunidad en el proceso
constructivo, de operación y de mantenimiento del alcantarillado). Y hay posibilidad de
surgimiento de algunas dificultades teniendo en cuenta: derecho de paso,
servidumbre, expropiación, ampliación de áreas construidas.
Clasificación de los sistemas de alcantarillado no convencionales.
Los sistemas de alcantarillado no convencionales se clasifican según el tipo de

tecnología aplicada y en general se limita a la evacuación de las aguas residuales.
a) Alcantarillado simplificado: un sistema de alcantarillado sanitario simplificado se

diseña con los mismos lineamientos de un alcantarillado convencional, pero teniendo
en cuenta la posibilidad de reducir diámetros y disminuir distancias entre pozos al
disponer de mejores equipos de mantenimiento.
b) Alcantarillado condominiales: Son los alcantarillados que recogen las aguas

residuales de un pequeño grupo de viviendas, menor a una hectárea, y las conduce a
un sistema de alcantarillado convencional.
c) Alcantarillado sin arrastre de sólidos. Conocidos también como alcantarillados a

presión, son sistemas en los cuales se eliminan los sólidos de los efluentes de la
vivienda por medio de un tanque interceptor. El agua es transporta da luego a una
planta de tratamiento o sistema de alcantarillado convencional a través de tuberías de
diámetro de energía uniforme y que, por tanto, pueden trabajar a presión en algunas
secciones. El tipo de alcantarillado que se use depende de las características de
tamaño, topografía y condiciones económicas del proyecto.
Consideraciones generales de diseño para sistema de alcantarillado sanitario.
Proyección de población.
24
 Métodos de cálculo.
A continuación, se dan los métodos de cálculo más conocidos, sin que ellos sean los
únicos que se puedan aplicar. Cada ingeniero proyectista está en libertad de
seleccionar la tasa de crecimiento y el método de proyección a ser usado, sustentando
sus escogencias ante el organismo que apruebe el proyecto. Entre los métodos están:
 Método aritmético.
 Tasa de crecimiento geométrico.
 Tasa de crecimiento a porcentaje decreciente.
 Método gráfico de tendencia.
 Método gráfico comparativo.
 Método por porcentaje de saturación.
 Tasa de crecimiento geométrico.
Este método es más aplicable a ciudades que no han alcanzado su desarrollo y que
se mantienen creciendo a una tasa fija y es el de mayor uso en Nicaragua. Se
recomienda usar las siguientes tasas en base al crecimiento histórico:
1) Ninguna de las localidades tendrá una tasa de crecimiento urbano mayor de 4%.
2) Ninguna de las localidades tendrá una tasa de crecimiento urbano menor del 2.5%.
3) Si el promedio de la proyección de población por los dos métodos adoptados

presenta una tasa de crecimiento:
a) Mayor del 4%, la población se proyectará en base al 4%, de crecimiento anual.
b) Menor del 2.5%, la proyección final se hará basada en una tasa de crecimiento del
2.5%.
c) No menor del 2.5%, ni mayor del 4%, la proyección final se hará basada en el
promedio obtenido.
25
Cantidades de aguas residuales
En las tablas siguientes se muestran valores guías de dotación para diferentes usos y
localidades del país. El proyectista deberá revisar las estadísticas operativas del
sistema de agua potable de la localidad en estudio para determinar las dotaciones,
justificando su selección.
26
Periodos de diseño económico para las estructuras de los sistemas.
Cuando se trata de diseñar un sistema de alcantarillado sanitario, es obligatorio fijar la

vida útil de todos los componentes del sistema; debe definirse hasta qué punto estos
componentes pueden satisfacer las necesidades futuras de la localidad; qué partes
deben considerarse a construirse en forma inmediata y cuáles serán las previsiones
que deben de tomarse en cuenta para incorporar nuevas construcciones al sistema.
Para lograr esto en forma económica, es necesario fijar los períodos de diseño para
cada componente del sistema. El contenido de la tabla siguiente debe considerarse
normativo para estos aspectos.
27
Ubicación.
 Red pública.
• La distancia máxima entre los dispositivos de Inspección debe ser menor o igual de
100 m;
• El diámetro mínimo es igual a 150 mm;
• El material de la tubería es PVC, polietileno u otro material que cumpla con las
especificaciones técnicas; El recubrimiento mínimo de la tubería es de: 0,60 m en
aceras, 1, 10 m en calles.
 Ramales condominiales.
• La distancia máxima entre los dispositivos de Inspección es de 50 m;
• El diámetro mínimo de la tubería es de 100 mm;
• El material de la tubería es de PVC, polietileno u otro material que cumpla con las
especificaciones técnicas;
• El recubrimiento mínimo de la tubería es de: 0,60 m en aceras, 0,40 m en jardín, 0,30

m en fondo de lote.
Dimensionamiento hidráulico.
Los principales criterios técnicos del diseño hidráulico son:
• Contribución per cápita: está en función de la dotación de agua potable para la

localidad.
• Caudales de diseño. Los caudales para el inicio y fin del proyecto se calculan de la
siguiente manera:
 Caudal mínimo.
Es el caudal que se puede presentar a la hora de menor consumo de agua con el cual
se verifica la velocidad para garantizar el arrastre de los sólidos.
El flujo mínimo aplicado en el diseño de alcantarillas, representa el flujo pico que

resulta de la descarga de un inodoro sanitario.
Qmin = 1,5 l/s
28
Coeficientes:
C: Coeficiente de retorno = 0,80
 Caudal medio (Qmed).
Estimación igual al 80% de la dotación del consumo de agua. Debido a que no toda el
agua utilizada va a drenar al sistema de alcantarillado, sino que parte de ella se
esparcirá en otros usos como riegos, lavados.
 Caudal máximo horario (Qmh.).
Qmh=K *Qmed
Donde:
K = Coeficiente de flujo máximo.
K = K1 * K2
K1=1,2: Es el coeficiente para estimar el caudal máximo diario con relación al caudal
medio diario
K2= 1,5 a 2,2: Coeficiente de caudal máximo horario, es la relación entre caudal
máximo horario y el caudal medio horario conforme la Tabla
 Caudal de diseño (Qd).
El dimensionamiento de los conductos deberá atender los máximos caudales de

descarga según la siguiente expresión:
Qd = Qmh +Qi + Qc + Qind +Qinst
Dónde:
Qi = Caudal de infiltración
Qc = Caudal comercial
29
Qind = Caudal industrial
Qinst = Caudal institucional.
 Caudal de Infiltración (Qi):
 Para tuberías con juntas de mortero se les deberá asignar un gasto de 10,000
L/ha/día.
 Para tuberías con juntas flexibles se les deberá asignar un gasto de 5000 L/ha/día.
 Para tuberías plásticas 2L/hora/100 m de tubería y por cada 25 mm de diámetro.
 Diámetro Mínimo.
 Red Pública: Dmin = 150 mm,
 Ramales Condominiales: Dmin = 100 mm.
 Tirante Máximo
 50% para tubería de 100 mm.
 75% para tubería de 150 mm y mayores.
 Tensión Tractiva.
La tensión tractiva ó fuerza de arrastre (), es la fuerza tangencial por unidad de área
mojada ejercida por el flujo de aguas residuales sobre un colector y en consecuencia
sobre el material depositado. Se calculará con la ecuación:
=W*Rh*S
Donde:
W = Peso específico del líquido en N/m3
Rh = Radio hidráulico a caudal mínimo en m
S = Pendiente mínima en m/m Se recomienda valor mínimo de
 Pendiente mínima.
para = 1 Pa
Se calculará como:
30
S=/(W * Rh)
En ningún caso será menor que:
 Red Pública: Smin= 0,0045 m/m para Qmin=1,5L/s
 Ramal Condominial: Smin= 0,005 m/m para Qmin =1,5L/s.
 Pendiente máxima admisible.
Será aquella para la que se tenga una velocidad de 5 m/s, para la red pública.
31
RED O SISTEMA DE AGUA POTABLE
Los sistemas de abastecimiento de agua potable están conformados por una o varias
captaciones, planta de tratamiento, tuberías de conducción y/o impulsión, reservorios
y red de distribución de agua. En la siguiente figura se muestra esquemáticamente los
componentes principales de un sistema de abastecimiento de agua potable.
Se entiende comúnmente por un sistema de abastecimiento de agua potable el

conjunto de las diversas obras que tienen por objeto suministrar agua a una población
en cantidad suficiente, calidad adecuada, presión necesaria y en forma continua
(Valdez, 1990).
La importancia de estos sistemas es fundamental para el desarrollo justo y equitativo

de las comunidades, ya que el agua potable es un factor determinante del bienestar
humano.
Por esta razón, es un deber de los estados garantizar el ejercicio del derecho humano
al agua y favorecer el acceso al agua potable, sin ningún tipo de discriminación y en
forma participativa (Defensoría del pueblo, 2009).
Ahora bien, los pocos acueductos que se encuentran en zonas rurales no siempre
garantizan que el agua que proveen sea apta para el consumo humano o implementan
tecnologías poco apropiadas para las características de la zona. De hecho, en muchos
países en desarrollo, según lo indica Vissher et al. (1992) el tratamiento del agua para
hacerla apta para el consumo humano todavía sigue siendo un problema serio.
Por consiguiente, los sistemas de abastecimiento de agua potable en zonas rurales no

solamente pueden ser definidos en términos de infraestructura, equipos y servicios, se
debe tener en cuenta multiplicidad de factores que abarcan condiciones sociales,
ecológicas, económicas, normativas y políticas.
Como así lo menciona un informe de la Organización Mundial de la Salud (2006), los

sistemas de abastecimiento de agua potable deben ser compatibles con la 13 cultura
local, con la capacidad de pago de la población para su operación y mantenimiento, y
para ello se debe requerir el uso de tecnologías apropiadas que tengan en cuenta el
aprovechamiento de los recursos del ecosistema y a su vez contribuyan con la
conservación del ambiente, que se generen en concordancia con la cultura y los
intereses locales afianzando la participación organizada de la comunidad usuaria y
32
disminuyan la dependencia científico-tecnológica para impulsar el desarrollo de las
potencialidades de la comunidad (Barrios, Torres, Lampoglia, & Agüero, 2009).
Así pues, cuando se implementa un sistema de abastecimiento de agua potable en

una zona rural donde posiblemente existen falencias o ausencias en los servicios
básicos, se debe tener en cuenta un proceso de tratamiento del agua, como lo
menciona Vissher et al. (1992), el cuál será el único método factible y eficiente para
proporcionar agua potable de bajo riesgo sanitario. Este proceso debe involucrar
desde su inicio a la comunidad, pues ayuda a asegurar que se atiendan
satisfactoriamente las necesidades del pueblo, que se movilicen los recursos locales,
se usen y mantengan las instalaciones como es debido y se realicen campañas
educativas en prácticas de higiene.
PAVIMENTO HIDRÁULICO
De acuerdo a la Norma AASHTO (American Association of State Highway and

Transportation Officials), existen dos puntos de vista para definir un pavimento: el de
la Ingeniería y el del usuario. De acuerdo a la Ingeniería, el pavimento es un elemento
estructural que se encuentra apoyado en toda su superficie sobre el terreno de
fundación llamado subrasante. Esta capa debe estar preparada para soportar un
sistema de capas de espesores diferentes, denominado paquete estructural, diseñado
para soportar cargas externas durante un determinado período de tiempo.
Los pavimentos rígidos son estructuras para vialidades que generalmente tienen
una superficie de rodamiento en base a concreto hidráulico reforzado con acero.
Tienen una durabilidad y resistencia mucho más grande que los pavimentos
flexibles, aunque su costo también es mayor. “Las presiones transmitidas a la
estructura de terracerías son menores en los pavimentos de concreto hidráulico”
(Gerencia Técnica IMCYC, 2009). La siguiente imagen nos da una mejor idea del
concepto:
33
En la imagen se puede apreciar una mayor deflexión en el pavimento flexible
(izquierda), mientras en el rígido (derecha), los esfuerzos son menores y
uniformes. la estructura del pavimento está configurada de la siguiente manera:
34
35
BANDERAZO DE OBRAS EN FRACCIONAMIENTO INSUGENTES
36
LEVANTAMIENTO TOPOGRAFICO
Estudios Topográficos. Es el conjunto de actividades de campo y gabinete que

tienen como finalidad proporcionar información altimétrica y/o planimétrica, para
representarlas en planos y a una escala adecuada. Los estudios topográficos se
clasifican de acuerdo a su precisión en preliminares y definitivos.
Levantamientos topográficos preliminares: Son aquellos levantamientos cuya

precisión es igual o menor a 1:1 000 y sirven como planos de reconocimiento para
elaborar anteproyectos en zonas urbanas o proyectos en localidades rurales; el equipo
empleado en esta clase de levantamiento es: teodolito, brújula, nivel de mano y nivel
fijo.
Para iniciar con los proyectos ejecutados en el FRACCIONAMIENTO INSURGENTES

EN LA LOCALIDAD DE TAPACHULA DE CORDOVA Y ORDOÑEZ, MUNICIPIO DE
TAPACHULA CHIAPAS. Se realizó el levantamiento topográfico con la ayuda de la
estación total y nivel fijo.
Todos los datos obtenidos del levantamiento como son las lecturas, alturas de aparato,
cotas, observaciones se encuentran en el anexo de este proyecto.
37
FONDO DE APORTACIONES PARA LA INFRAESTRUCTURA SOCIAL
MUNICIPAL Y DEMARCACIONES TERRITORIALES DE LA CIUDAD DE MEXICO
2021
INCIDENCIA: DIRECTA
RUBRO: DRENAJE Y LETRINAS
SUBCLASIFICACIÓN: DRENAJE SANITARIO
MODALIDAD: (C) CONSTRUCCION
OBRA O PROYECTO: CONSTRUCCION DE DRENAJE SANITARIO EN FRACCIONAMIENTO

INSURGENTES
LOCALIDAD: TAPACHULA DE CORDOVA Y ORDOÑEZ (FRACCIONAMIENTO INSURGENTES)
MUNICIPIO: TAPACHULA, CHIAPAS
No. DE ZAP: 0047
IMPORTE: $ 2,929,547.00
MARZO 2021
38
HONORABLE AYUNTAMIENTO
DE TAPACHULA 2018-2021
SECRETARIA DE OBRAS PUBLICAS

REPORTE SUBCLASIFICACION: DRENAJE SANITARIO
MODALIDAD: (C ) CONSTRUCCION
FOTOGRAFICO OBRA O PROYECTO: CONSTRUCCION DE DRENAJE SANITARIO EN FRACCIONAMIENTO INSURGENTES
CLAVE CONCEPTO
1308000023 TRAZO Y NIVELACION EXCLUSIVAMENTE EN CALLES. INCLUYE TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
39

CLAVE CONCEPTO
1011000150 EXCAVACION CON MAQUINA PARA ZANJAS EN MATERIAL "B", EN SECO, CON AFLOJE Y
EXTRACCION DEL MATERIAL AMACICE O LIMPIEZA DE PLANTILLA Y TALUDES, REMOCION
CARGA A CAMION O A UN LADO DE LA ZANJA, INCLUYE: CONSERVACION DE LA EXCAVACION
HASTA LA INSTALACION SATISFACTORIA DE LA TUBERIA. DE 0.00 A 4.00 M. DE PROFUNDIDAD.
INCLUYE TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
40

CLAVE CONCEPTO
1020000053 RELLENO APISONADO Y COMPACTADO CON MATERIAL DE BANCO EN CAPAS DE 0.20 M.
DE ESPESOR AL 90% PRUEBA PROCTOR. CON EQUIPO MANUAL INCLUYE: MATERIALES,
MANO DE OBRA Y HERRAMIENTA. INCLUYE TODO LO NECESARIO PARA SU CORRECTA
EJECUCION.
41

CLAVE CONCEPTO
1020000023 RELLENO COMPACTADO EN ZANJAS CON PIZON DE MANO UTILIZANDO MATERIAL PRODUCTO
DE EXCAVACION; INCLUYE: AGUA PARA SU HUMEDAD OPTIMA, MANO DE OBRA
Y HERRAMIENTA. INCLUYE TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
42

CLAVE CONCEPTO
1204000313 SUMINISTRO E INSTALACION DE TUBERIA DE P.V.C. SANITARIO (ALCANTARILLADO) DE 250
MM. (10”) DE DIAM., SERIE 25; INCL.: BAJADA DE MATERIALES Y EQUIPO PARA PRUEBA,
FLETES A UN KM. Y MANIOBRAS LOCALES. INCLUYE TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
43

CLAVE CONCEPTO
1204000323 SUMINISTRO E INSTALACION DE TUBERIA DE P.V.C. SANITARIO (ALCANTARILLADO) DE 315
MM. (12”) DE DIAM. SERIE 25; INCL.: BAJADA DE MATERIALES Y EQUIPO PARA PRUEBA,
FLETES A UN KM. Y MANIOBRAS LOCALES. INCLUYE TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
44

CLAVE CONCEPTO
1205000173 POZO DE VISITA DE: 1.25 M, 1.5 M, 2 M, 2.5M. DE PROFUNDIDAD, PARA TUBO DE 15-30CM DE DIÁMETRO,
CON BASE CIRCULAR DE 1.2 M. DE DIÁMETRO INTERIOR. CONSTRUIDO A BASE DE TABIQUE ROJO
RECOCIDO CON DIMENSIONES DE 5.5X13X28 CM. ASENTADO CON MEZCLA DE CEMENTO ARENA
EN PROPORCIÓN DE 1:3, SOBRE CAMA DE 0.3 M. DE ESPESOR, A BASE DE PIEDRA BRAZA, ASENTADA CON
MORTERO DE CEMENTO ARENA EN PROPORCIÓN DE 1:3. APLANADO ACABADO PULIDO EN EL INTERIOR
A BASE DE MORTERO DE CEMENTO ARENA EN PROPORCIÓN DE 1:5. ACOSTILLADO CON PIEDRA BRAZA Y
CON TABIQUE ROJO RECOCIDO ASENTADOS CON MORTERO CEMENTO ARENA 1:3. INCLUYE: TRAZO EN EL
AREA PARA EL DESPLANTE DE LA PLANTILLA. AFINE NIVELACION Y COMPACTACION CON COMPACTADOR MANUAL
DEL FONDO DEL POZO. PLANTILLA DE CONCRETO F'c=100 Kg/Cm2. DE 6cm DE ESPESOR. MATERIALES,
ACARREOS HASTA EL SITIO DE SU UTILIZACIÓN, MANO DE OBRA, EQUIPO Y HERRAMIENTA. INCLUYE TODO
LO NECESARIO PARA SU CORRECTA EJECUCION.
45

CLAVE CONCEPTO
SOPM.APA21.001 SUMINISTRO Y COLOCACION DE BROCAL PARA POZO DE VISITA DE POLIETILENO DE 60 CM. DE
DIAMETRO Y 40 KG TRAFICO PESADO. FIJADA CON VARILLAS DEL N° 3 Y ESTRIBOS DE
ALAMBRON DE 1/4" A CADA 15 CM. INCLUYE: MATERIAL. MANO DE OBRA, HERRAMIENTA MENOR
Y TODO LO NECESARIO PARA SU CORRECTA EJECUCION
46

CLAVE CONCEPTO
1108000282 ACARREOS EN CAMIÓN CON CARGA MECÁNICA, DEL PRODUCTO DE LAS EXCAVACIONES.
MEDIDO SUELTO. PRIMER KILÓMETRO EN PAVIMENTO Y TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
47

CLAVE CONCEPTO
3008000032 ACARREOS EN CAMIÓN DE TIERRA Y MATERIAL MIXTO, PRODUCTO DE LAS EXCAVACIONES,
ROCA SUELTA, CARPETAS, EMPEDRADOS, DEMOLICIONES DE MAMPOSTERIA, DEMOLICIONES
DE CONCRETO, TALA DE ARBOLES. MEDIDO SUELTO. KM 2 AL KM 20 EN PAVIMENTO INCLUYE
TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
48

CLAVE CONCEPTO
1308000023 DESCARGAS SANITARIAS
TRAZO Y NIVELACION EXCLUSIVAMENTE EN CALLES. INCLUYE TODO LO NECESARIO
PARA SU CORRECTA EJECUCION.
49

CLAVE CONCEPTO
1011000130 EXCAVACION A MANO PARA ZANJAS EN MATERIAL "B" EN SECO INCLUYE
AFLOJE EXTRACCION DEL MATERIAL, AMACICE O LIMPIEZA DE PLANTILLA Y TALUDES,
REMOCION, TRASPALEOS VERTICALES PARA SU EXTRACCION Y CONSERVACION DE LA
EXCAVACION HASTA LA INSTALACION SATISFACTORIA DE LA TUBERIA. DE 0.00 A 2.00 M. DE
PROFUNDIDAD. INCLUYE TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
50

CLAVE CONCEPTO
1011000170 EXCAVACION CON APOYO DE EQUIPO MANUAL Y MECANICO PARA ZANJAS EN MATERIAL "C"
EN SECO, CON EXTRACCION DE REZAGA A MANO, INCLUYE: AFLOJE, AMACICE,
LIMPIEZA DE PLANTILLA Y TALUDES, ACARREO A 10 M DEL EJE DE LA MISMA Y
CONSERVACION DE LA EXCAVACION HASTA LA INSTALACION SATISFACTORIA
DE LA TUBERIA DE 0.00 A 2.00 MTS. DE PROFUNDIDAD INCLUYE TODO LO NECESARIO
51

CLAVE CONCEPTO
1020000010 PLANTILLA APISONADA CON PISON DE MANO, EN ZANJAS, INCLUYENDO SELECCION DEL
MATERIAL PRODUCTO DE LA EXCAVACION, COLOCACION DE LA PLANTILLA Y
CONSTRUCCION DEL APOYO SEMICIRCULAR, PARA PERMITIR EL APOYO COMPLETO DE LA
TUBERIA. PLANTILLA CON MATERIAL "A" Y/O "B" INCLUYE TODO LO NECESARIO
52

CLAVE CONCEPTO
1020000053 RELLENO APISONADO Y COMPACTADO CON MATERIAL DE BANCO EN CAPAS DE 0.20 M.
DE ESPESOR AL 90% PRUEBA PROCTOR. CON EQUIPO MANUAL INCLUYE: MATERIALES,
EJECUCION.
53

CLAVE CONCEPTO
1020000023 RELLENO COMPACTADO EN ZANJAS CON PIZON DE MANO UTILIZANDO MATERIAL
PRODUCTO DE EXCAVACION; INCLUYE: AGUA PARA SU HUMEDAD OPTIMA,
EJECUCION.
54

CLAVE CONCEPTO
1204000293 SUMINISTRO E INSTALACION DE TUBERIA DE P.V.C. SANITARIO (ALCANTARILLADO) DE
160 MM. (6") DE DIAM. SERIE 25; INCL: BAJADA DE MATERIALES Y EQUIPO PARA PRUEBAS,
FLETES A UN KM. Y MANIOBRAS LOCALES. INCLUYE TODO LO NECESARIO PARA SU CORRECTA
EJECUCION.
55

CLAVE CONCEPTO
SOPM.APA21.003 SUMINISTRO E INSTALACION DE SILLETA DE P.V.C. SANITARIO (ALCANTARILLADO) DE 250 MM.
(10") DE DIAMETRO CON SALIDA DE 150 MM. (6") DE DIAMETRO. INCLUYE TODO LO NECESARIO
56

CLAVE CONCEPTO
SOPM.APA21.004 SUMINISTRO E INSTALACION DE SILLETA DE P.V.C. SANITARIO (ALCANTARILLADO) DE 300 MM.
(12") DE DIAMETRO CON SALIDA DE 150 MM. (6") DE DIAMETRO. INCLUYE TODO LO NECESARIO
57

CLAVE CONCEPTO
1204002053 SUMINISTRO E INSTALACION DE CODO DE P.V.C. SANITARIO (ALCANTARILLADO) DE 45 G. X 150
MM. (6") DE DIAMETRO. INCLUYE TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
58

CLAVE CONCEPTO
1211000023 REGISTRO DE 0.6 x 0.4 M. DE MEDIDAS INTERIORES Y 0.8 M. DE PROFUNDIDAD, A BASE DE MUROS
DE TABIQUE ROJO RECOCIDO DE 12 CMS. DE ESPESOR, ASENTADO CON MEZCLA DE CEMENTO ARENA EN
PROPORCIÓN DE 1:5, DE 1 CM. DE ESPESOR, APLANADO ACABADO PULIDO EN INTERIOR, SOBRE FIRME DE
0.05 CMS. DE ESPESOR DE CONCRETO HECHO EN OBRA DE F'C= 150 KG/CM2 CON TAPA DE CONCRETO DE .05
M.DE ESPESOR, CON MARCO Y CONTRAMARCO DE ÁNGULO DE ACERO DE 3/16X1 PULGADAS, ARMADA CON
VARILLA DEL NO. 3 @ 15 EN AMBOS SENTIDOS SOBRE CADENA DE 0.12X0.15 M. ARMADA CON 4 VARILLAS
DEL NO. 3 Y ESTRIBOS DEL NO. 2 A CADA 20 CMS., INCLUYE: TRAZO,NIVELACIÓN, EXCAVACIÓN, TODOS
LOS MATERIALES NECESARIOS, ACARREOS EN CARRETILLA A 20 MTS., DESPERDICIOS, LIMPIEZA,
MANO DE OBRA, EQUIPO Y HERRAMIENTA. INCLUYE TODO LO NECESARIO PARA SU CORRECTA
EJECUCION.
59

CLAVE CONCEPTO
CORRECTA EJECUCION.
60

CLAVE CONCEPTO
61
2021
INCIDENCIA: DIRECTA
RUBRO: AGUA POTABLE
SUBCLASIFICACIÓN: RED O SISTEMA DE AGUA ENTUBADA
OBRA O PROYECTO: CONSTRUCCION DE RED O SISTEMA DE AGUA POTABLE EN

FRACCIONAMIENTO INSURGENTES
No. DE ZAP: 0047
IMPORTE: $ 1,002,764.00
MARZO 2021
62
RUBRO: AGUA POTABLE

REPORTE SUBCLASIFICACION: RED O SISTEMA DE AGUA ENTUBADA
FOTOGRAFICO OBRA O PROYECTO: CONSTRUCCION DE RED EN FRACCIONAMIENTO INSURGENTES
CLAVE CONCEPTO
1308000023 RED DE AGUA POTABLE
TRAZO Y NIVELACION EXCLUSIVAMENTE EN CALLES. INCLUYE TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
63
RUBRO: AGUA POTABLE

CLAVE CONCEPTO
1011000130 EXCAVACION A MANO PARA ZANJAS EN MATERIAL "B" EN SECO INCLUYE AFLOJE EXTRACCION
DEL MATERIAL, AMACICE O LIMPIEZA DE PLANTILLA Y TALUDES, REMOCION, TRASPALEOS
VERTICALES PARA SU EXTRACCION Y CONSERVACION DE LA EXCAVACION HASTA LA
INSTALACION SATISFACTORIA DE LA TUBERIA. DE 0.00 A 2.00 M. DE PROFUNDIDAD. INCLUYE
64
RUBRO: AGUA POTABLE

CLAVE CONCEPTO
65
RUBRO: AGUA POTABLE

CLAVE CONCEPTO
1011000170 EXCAVACION CON APOYO DE EQUIPO MANUAL Y MECANICO PARA ZANJAS EN MATERIAL "C"
EN SECO, CON EXTRACCION DE REZAGA A MANO, INCLUYE: AFLOJE, AMACICE, LIMPIEZA DE
PLANTILLA Y TALUDES ACARREO A 10 M DEL EJE DE LA MISMA Y CONSERVACION DE LA
EXCAVACION HASTA LA INSTALACION SATISFACTORIA DE LA TUBERIA DE 0.00 A 2.00 MTS. DE
PROFUNDIDAD INCLUYE TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
66
RUBRO: AGUA POTABLE

CLAVE CONCEPTO
MATERIAL PRODUCTO DE LA EXCAVACION, COLOCACION DE LA PLANTILLA Y CONSTRUCCION
DEL APOYO SEMICIRCULAR, PARA PERMITIR EL APOYO COMPLETO DE LA TUBERIA. PLANTILLA
CON MATERIAL "A" Y/O "B" INCLUYE TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
67
RUBRO: AGUA POTABLE

CLAVE CONCEPTO
1020000053 RELLENO APISONADO Y COMPACTADO CON MATERIAL DE BANCO EN CAPAS DE 0.20 M. DE
ESPESOR AL 90% PRUEBA PROCTOR. CON EQUIPO MANUAL INCLUYE: MATERIALES, MANO DE
OBRA Y HERRAMIENTA. INCLUYE TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
68
RUBRO: AGUA POTABLE

CLAVE CONCEPTO
69
RUBRO: AGUA POTABLE

CLAVE CONCEPTO
CORRECTA EJECUCION.
70
RUBRO: AGUA POTABLE

CLAVE CONCEPTO
1125000033 SUMINISTRO E INSTALACION DE VALVULA DE SECCIONAMIENTO TIPO COMPUERTA DE Fo.Fo.
V/F CON BRIDA, INCLUYE: LIMPIEZA E INSTALACION DE LA PIEZA ASI COMO PRUEBA
HIDROSTATICA (JUNTO CON TUBERIA) DE 76 MM. (3") DE DIAMETRO INCLUYE TODO LO
NECESARIO PARA SU CORRECTA EJECUCION.
71
RUBRO: AGUA POTABLE

CLAVE CONCEPTO
2044001953 SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C: EMPAQUE BRIDA DE 75 MM. (3") DE DIAMETRO.
72
RUBRO: AGUA POTABLE

CLAVE CONCEPTO
2044001443 SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C.: EXTREMIDAD CAMPANA DE 75 MM. (3") DE
DIAMETRO. INCLUYE TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
73
RUBRO: AGUA POTABLE

CLAVE CONCEPTO
2043000543 SUMINISTRO DE TORNILLO CABEZA HEXAGONAL CON TUERCA DE 5/8" X 3". INCLUYE TODO LO
74
RUBRO: AGUA POTABLE

CLAVE CONCEPTO
1112000025 CAJAS PARA OPERACION DE VALVULAS DE MURO DE TABICON PRENSADO DE 15X20X40 CMS.,
JUNTEADO CON MORTERO CEMENTO-ARENA 1:3. CON TAPA DE CONCRETO F'c= 200 Kg/Cm2 DE 10Cm.
ESPESOR. INCLUYE: EXCAVACION, PLANTILLA DE CONCRETO F'c= 100 Kg/CM2 DE 6CM ESPESOR. PISO
DE CONCRETO F'c= 150 Kg/CM2 DE 7 CM ESPESOR REFORZADO CON VARILLA No. 3 A CADA 25 CM. AMBOS
LADOS. APLANADO INTERIOR CON MORTERO CEMENTO-ARENA 1:3 ACABADO PULIDO FINO. CIMBRA DE
MADERA. (SEGUN PLANO TIPO V.C. 1958). CAJA CON TAPA PARA OPERACION DE VALVULA TIPO 2, DE 60
A 75 MM. DE DIAM. INCLUYE TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
75
RUBRO: AGUA POTABLE

CLAVE CONCEPTO
2043005643 SUMINISTRO DE TAPAS PARA CAJA DE VALVULA (MARCO C/TAPA REFORZADO DE 50 X 50 CMS.).
76
RUBRO: AGUA POTABLE

CLAVE CONCEPTO
1308000023 TOMA DOMICILIARIA
CORRECTA EJECUCION.
77
RUBRO: AGUA POTABLE

CLAVE CONCEPTO
78
RUBRO: AGUA POTABLE

CLAVE CONCEPTO
79
RUBRO: AGUA POTABLE

CLAVE CONCEPTO
1152000055 SUMINISTRO Y TENDIDO DE TUBO DE POLIETILENO "ALKITEC" DE 13 MM. DE DIAMETRO, Tubería
multicapa PE-AL-PE azul, 200 PSI @ 23°C; INCLUYE: ACARREOS, INSTALACIÓN, PRUEBAS,
CORTES, AJUSTES, DESPERDICIOS, LIMPIEZA, HERRAMIENTA MENOR, MANO DE OBRA Y TODO
80
RUBRO: AGUA POTABLE

CLAVE CONCEPTO
DE EXCAVACION; INCLUYE: AGUA PARA SU HUMEDAD OPTIMA, MANO DE OBRA Y
HERRAMIENTA. INCLUYE TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
81
RUBRO: AGUA POTABLE

CLAVE CONCEPTO
2044002183 SUMINISTRO DE ABRAZADERA TOMA DOMICILIARIA DE: 75x13mm 3"x1/2" INCLUYE TODO LO
82
RUBRO: AGUA POTABLE

CLAVE CONCEPTO
1129000423 SUMINISTRO Y COLOCACION DE PIEZAS ESPECIALES DE FIERRO GALVANIZADO, INCLUYE:
MANO DE OBRA, FLETES, MANIOBRAS LOCALES Y PRUEBAS. CODO REFORZADO DE 13MM (1/2")
X 90 GRADOS. INCLUYE TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
83
RUBRO: AGUA POTABLE

CLAVE CONCEPTO
1129000633 SUMINISTRO Y COLOCACION DE PIEZAS ESPECIALES DE FIERRO GALVANIZADO, INCLUYE:
MANO DE OBRA, FLETES, MANIOBRAS LOCALES Y PRUEBAS. TAPON MACHO DE 13 MM (1/2") DE
DIAMETRO INCLUYE TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
84
RUBRO: AGUA POTABLE

CLAVE CONCEPTO
1152000056 SUMINISTRO Y COLOCACION DE ADAPTADOR MACHO 3GXPA DE 13MM (1/2") DE DIAM., INCLUYE:
MATERIALES, ACARREOS, MANO DE OBRA, HERRAMIENTA MENOR Y TODO LO NECESARIO
85
RUBRO: AGUA POTABLE

CLAVE CONCEPTO
CORRECTA EJECUCION.
86
RUBRO: AGUA POTABLE

CLAVE CONCEPTO
87
2021
INCIDENCIA: DIRECTA
SUBCLASIFICACIÓN: DRENAJE PLUVIAL
OBRA O PROYECTO: CONSTRUCCION DE DRENAJE PLUVIAL EN FRACCIONAMIENTO

INSURGENTES
No. DE ZAP: 0047
IMPORTE: $ 4,174,512.00
MARZO 2021
88

REPORTE SUBCLASIFICACION: DRENAJE PLUVIAL
FOTOGRAFICO OBRA O PROYECTO: CONSTRUCCION DE DRENAJE PLUVIAL EN FRACCIONAMIENTO INSURGENTES
CLAVE CONCEPTO
1308000023 RED PLUVIAL
CORRECTA EJECUCION.
89

CLAVE CONCEPTO
90

CLAVE CONCEPTO
91

CLAVE CONCEPTO
1020000053 RELLENO APISONADO Y COMPACTADO CON MATERIAL MEJORADO EN CAPAS DE 0.20 M. DE
ESPESOR AL 90% PRUEBA PROCTOR. CON EQUIPO MANUAL INCLUYE: MATERIALES, MANO
DE OBRA Y HERRAMIENTA. INCLUYE TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
92

CLAVE CONCEPTO
2250000190 SUMINISTRO Y COLOCACION DE TUBO DE POLIETILENO DE ALTA DENSIDAD (ADS O SIMILAR)
DE 30" PLUVIAL, CON CAMPANA Y EMPAQUE, LUBRICANTE. CUMPLIENDO CON LAS NORMAS
AASHTO M252-09 Y AASHTO M294-13, NMX-T-021-SCFI-10 Y ASTM F477-14; INCLUYE: ACARREO,
MANIOBRA DE COLOCACION, CONEXIONES, NIVELADO, HERRAMIENTA MENOR Y MANO DE
OBRA. INCLUYE TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
93

CLAVE CONCEPTO
DE EXCAVACION, INCLUYE: AGUA PARA SU HUMEDAD OPTIMA, MANO DE OBRA Y
HERRAMIENTA. INCLUYE TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
94

CLAVE CONCEPTO
1108000282 ACARREOS EN CAMIÓN CON CARGA MECÁNICA, DEL PRODUCTO DE LAS
EXCAVACIONES. MEDIDO SUELTO. PRIMER KILÓMETRO EN PAVIMENTO Y TODO LO
95

CLAVE CONCEPTO
96

CLAVE CONCEPTO
1308000023 POZOS TIPO CAJA
CORRECTA EJECUCION.
97

CLAVE CONCEPTO
98

CLAVE CONCEPTO
99

CLAVE CONCEPTO
1307000013 CONCRETO F c=100 KG/CM2 FABRICADO A MANO EN OBRA PARA CIMENTACIÓN. EL TAMAÑO
MÁXIMO DEL AGREGADO SERÁ DE (3/4") EL BANCO DE AGREGADOS DEBERA SER APROBADO
POR LA SECRETARIA. INCLUYE: MATERIALES, MANO DE OBRAHERRAMIENTA MENOR,
ACARREO, MUESTREO, COLADO, VIBRADO, CURADO Y DESPERDICIOS. INCLUYE TODO LO
100

CLAVE CONCEPTO
1317000023 CIMBRA EN MUROS HASTA 3.00 M. DE ALTURA ACABADO APARENTE CON CIMBRAPLAY Y
MADERA DE PINO DE 3a. INCLUYE: CIMBRADO, ESCIMBRADO, HERRAMIENTA, ANDAMIOS,
MADERA DE PINO DE TERCERA PARA SOPORTE, CONTRAVENTEO Y ARRASTRES. INCLUYE
101

CLAVE CONCEPTO
1316000023 CIMBRA PARA LOSA CON CIMBRATRIPLAY DE PINO DE 16 MM. Y MADERA DE PINO DE 3A. HASTA
3.60 MTS. ACABADO APARENTE, MEDIDA POR SUPERFICIE DE CONTACTO, INCLUYE: MATERIA
LES, MANO DE OBRA EN HABILITADO, CIMBRADO Y DESCIMBRADO. INCLUYE TODO LO
102

CLAVE CONCEPTO
1323000093 ACERO DE REFUERZO EN ESTRUCTURA DIÁMETRO No. 3 Fy= 4200 KG/CM2 INCLUYE:
ACARREOS INTERNOS, SUMINISTRO EN OBRA, HABILITADO, COLOCACIÓN, AMARRES,
GANCHOS, TRASLAPES, DESPERDICIOS, SILLETAS, DOBLECES, HERRAMIENTA MENOR Y MANO
DE OBRA. INCLUYE TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
103

CLAVE CONCEPTO
1203000071 SUMINISTRO DE CONCRETO PREMEZCLADO F'c=200 KG/CM2 CON CEMENTO R.N. TIRO
DIRECTO, EL TAMAÑO MÁXIMO DEL AGREGADO SERÁ DE (3/4"), INCLUYE: DESPERDICIO Y
104

CLAVE CONCEPTO
1203000062 COLOCACION, VIBRADO Y CURADO DE CONCRETO PREMEZCLADO EN CIMENTACION
INCLUYE: MANO DE OBRA, HERRAMIENTA Y TODO LO NECESARIO PARA SU CORRECTA
EJECUCION.
105

CLAVE CONCEPTO
SOPM.APA21.009 SUMINISTRO Y COLOCACION DE REJILLA ESTRUCTURAL PARA POZO DE LIMPIEZA ARMADO EN EL
CUERPO CON SOLERA, LOS REFUERZOS TRANSVERSAL CON SOLERA DE 2" X 1/4" DE ESPESOR CON
SEPARACION A CADA 4.8 CM DE CENTRO A CENTRO Y LOS REFUERZOS LONGITUDINALES CON VARILLA
REDONDA LISA DE 3/8" CON SEPARACION A CADA 10.2 CM DE CENTRO A CENTRO, EL MARCO
ELABORADO CON SOLERA DE 2" X 1/4" Y EL CONTRAMARCO CON SOLERA DE 2" X 1/4" DE ESPESOR
CON ANCLAS DE SOLERA DE 2" X 1/4". Y 15 CM DE DESARROLLO COLOCADOS CON UNA SEPARACION DE
50CM. INCLUYE: MATERIAL, MANO DE OBRA, EQUIPO, HERRAMIENTA, FLETES, ANCLAS, HERRAJES,
SOLDADURA CON ELECTRODO 7018 A CORDON CORRIDO, LIMPIEZA, PINTURA PRIMARIO COMEX 100,
PINTURA DE ESMALTE ANTICORROSIVA COMEX FLASH COAT O SIMILAR EN CALIDAD Y COSTO, ADEMAS
DE TODO LONECESARIO PARA SU CORRECTA EJECUCION.
106

CLAVE CONCEPTO
CORRECTA EJECUCION.
107

CLAVE CONCEPTO
108

CLAVE CONCEPTO
1308000023 BOCAS DE TORMENTA
CORRECTA EJECUCION.
109

CLAVE CONCEPTO
110

CLAVE CONCEPTO
1307000013 CONCRETO F c=100 KG/CM2 FABRICADO A MANO EN OBRA PARA CIMENTACIÓN. EL TAMAÑO
MÁXIMO DEL AGREGADO SERÁ DE (3/4") EL BANCO DE AGREGADOS DEBERA SER APROBADO
POR LA SECRETARIA. INCLUYE: MATERIALES, MANO DE OBRAHERRAMIENTA MENOR,
ACARREO, MUESTREO, COLADO, VIBRADO, CURADO Y DESPERDICIOS. INCLUYE TODO LO
111

CLAVE CONCEPTO
1317000023 CIMBRA EN MUROS HASTA 3.00 M. DE ALTURA ACABADO APARENTE CON CIMBRAPLAY Y
MADERA DE PINO DE 3a. INCLUYE: CIMBRADO, ESCIMBRADO, HERRAMIENTA, ANDAMIOS,
MADERA DE PINO DE TERCERA PARA SOPORTE, CONTRAVENTEO Y ARRASTRES. INCLUYE
112

CLAVE CONCEPTO
1203000071 SUMINISTRO DE CONCRETO PREMEZCLADO F'c=200 KG/CM2 CON CEMENTO R.N. TIRO
DIRECTO, EL TAMAÑO MÁXIMO DEL AGREGADO SERÁ DE (3/4"), INCLUYE: DESPERDICIO Y
113

CLAVE CONCEPTO
COLOCACION, VIBRADO Y CURADO DE CONCRETO PREMEZCLADO EN CIMENTACION
1203000062 INCLUYE: MANO DE OBRA, HERRAMIENTA Y TODO LO NECESARIO PARA SU CORRECTA
EJECUCION.
114

CLAVE CONCEPTO
SOPM.APA21.008 SUMINISTRO Y COLOCACION DE REJILLA ESTRUCTURAL ARMADO EN EL CUERPO CON SOLERA, LOS
REFUERZOS TRANSVERSALES CON SOLERA DE 4" X 3/8" DE ESPESOR CON SEPARACION A CADA 4.8 CM
DE CENTRO A CENTRO Y LOS REFUERZOS LONGITUDINALES CON VARILLA REDONDA LISA DE 3/8" CON
SEPARACION A CADA 10.2 CM DE CENTRO A CENTRO, EL MARCO ELABORADO CON SOLERA DE 4" X 3/8"
Y EL CONTRAMARCO CON SOLERA DE 4" X 3/8" DE ESPESOR CON ANCLAS DE SOLERA DE 4" X 3/8". Y 15
CM DE DESARROLLO COLOCADOS CON UNA SEPARACION DE 50CM. INCLUYE: MATERIAL, MANO DE
OBRA, EQUIPO, HERRAMIENTA, FLETES, ANCLAS, HERRAJES, SOLDADURA CON ELECTRODO 7018 A
CORDON CORRIDO, LIMPIEZA, PINTURA PRIMARIO COMEX 100, PINTURA DE ESMALTE ANTICORROSIVA
COMEX FLASH COAT O SIMILAR EN CALIDAD Y COSTO, ADEMAS DE TODO LONECESARIO PARA SU
CORRECTA EJECUCION.
115

CLAVE CONCEPTO
CORRECTA EJECUCION.
116

CLAVE CONCEPTO
117
2021
INCIDENCIA: COMPLEMENTARIA
RUBRO: URBANIZACIÓN
SUBCLASIFICACIÓN: CALLES (ADOQUIN, ASFALTO, CONCRETO Y EMPEDRADO)
OBRA O PROYECTO: CONSTRUCCION DE PAVIMENTACION HIDRAULICA EN CALLE EN 11A CALLE

PONIENTE ENTRE 12A AVENIDA NORTE Y 14A PRIVADA NORTE, AVENIDA
ANTONIO DAMIANO CAJAS ENTRE CALLE BELISARIO DOMINGUEZ Y 11A
CALLE PONIENTE FRACCIONAMIENTO INSURGENTES
No. DE ZAP: 0047
IMPORTE: $ 3,607,237.00
MARZO 2021
118
RUBRO: URBANIZACIÒN
REPORTE SUBCLASIFICACION: CALLES (ADOQUIN, ASFALTO, CONCRETO Y EMPEDRADO)
FOTOGRAFICO OBRA O PROYECTO: CONSTRUCCION DE PAVIMENTACIÒN HIDRAULICA EN FRACCIONAMIENTO
INSURGENTES
CLAVE CONCEPTO
1101000041 PRELIMINARES
TRAZO Y NIVELACIÓN EXCLUSIVAMENTE EN CALLES; INCLUYE: HERRAMIENTA MENOR, MANO
DE OBRA Y TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
119
INSURGENTES
CLAVE CONCEPTO
1107000391 DEMOLICIÓN DE PAVIMENTO DE ASFALTO, CON EQUIPO NEUMÁTICO; INCLUYE: ACARREO
A 20 METROS, HERRAMIENTA MENOR, MANO DE OBRA Y TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
120
INSURGENTES
CLAVE CONCEPTO
SOPM.ED21.001 RUPTURA DE PAVIMENTO HIDRAULICO CON APOYO DE EQUIPO MECANICO EN CALLES.
INCLUYE: MANO DE OBRA, HERRAMIENTA, EQUIPO Y TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
121
INSURGENTES
CLAVE CONCEPTO
009-F.02a)3) Compactación: Del terreno natural en el área de desplante de los terraplenes (inciso 3.01.01.005-
H.01):Para noventa y cinco por ciento (95%)
122
INSURGENTES
CLAVE CONCEPTO
1108000331 ACARREOS EN CAMIÓN CON CARGA MECÁNICA, DE MATERIALES PRODUCTO DE LA
DEMOLICIÓN DE MAMPOSTERÍA, ROCA SUELTA, CARPETAS, EMPEDRADOS Y SIMILARES.
MEDIDO SUELTO. 1er KM. EN PAVIMENTO Y TODO LO NECESARIO PARA SU CORRECTA
EJECUCION.
123
INSURGENTES
CLAVE CONCEPTO
1108000032 ACARREOS EN CAMIÓN DE TIERRA Y MATERIAL MIXTO, PRODUCTO DE LAS EXCAVACIONES
QUE NO SEAN ROCA, MEDIDO SUELTO, DEMOLICIONES DE MAMPOSTERIA,
DEMOLICIONES DE CONCRETO, TALA DE ARBOLES. KM 2 AL KM 20 EN PAVIMENTO
124
INSURGENTES
CLAVE CONCEPTO
1103000100 BASE
SUMINISTRO DE MATERIAL TRITURADO DE 1 1/2" A FINOS. PUESTO EN OBRA. INCLUYE TODO
125
INSURGENTES
CLAVE CONCEPTO
1103000120 MEZCLADO, TENDIDO Y COMPACTADO DE MATERIAL PETREO. INCLUYE TODO LO NECESARIO
126
INSURGENTES
CLAVE CONCEPTO
SOPM.ED21.017 PAVIMENTO HIDRAULICO
COLOCACION DE CONCRETO PREMEZCLADO EN PAVIMENTO DE 15CMS. DE ESPESOR; INCLUYE: CIMBRA
METALICA, TENDIDO CON MEDIOS MANUALES, DESCIMBRADO, CORTES CON CORTADORA DE DISCO DE
DIAMANTE A 1/3 DEL ESPESOR DE LA LOSA, TRANSVERSALES A CADA 4.00 MTS., (LA RELACION
LARGO/ANCHO DE LAS LOSAS DEBE ESTAR ENTRE 0.71 Y 1.40), ACABADO RAYADO CON PEINE METALICO
DE 3/4", ACARREOS, COLOCACION DE CINTA BAKER ROD CON SELLADOR AUTONIVELANTE, MANO DE
OBRA, HERRAMIENTA MENOR Y TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
127
INSURGENTES
CLAVE CONCEPTO
1901000031 SUMINISTRO Y COLOCACION DE REFUERZO DE MALLA-LAC 6-6/10-10, EN PISO DE CONCRETO;
INCLUYE: ACARREOS, ALAMBRE DE AMARRE, TRASLAPES, DESPERDICIOS, CORTES,
HERRAMIENTA MENOR, MANO DE OBRA Y TODO LO NECESARIO PARA SU CORRECTA
EJECUCION.
128
INSURGENTES
CLAVE CONCEPTO
1101000041 GUARNICIONES
TRAZO Y NIVELACIÓN EXCLUSIVAMENTE EN CALLES; INCLUYE: HERRAMIENTA MENOR, MANO
129
INSURGENTES
CLAVE CONCEPTO
SOPM.ED21.064 DEMOLICION DE GUARNICIONES DE CONCRETO CON APOYO DE EQUIPO MECANICO,
INCLUYE:ACARREO A 20 MTS, MANO DE OBRA, HERRAMIENTA MENOR Y TODO LO NECESARIO
130
INSURGENTES
CLAVE CONCEPTO
1102000021 EXCAVACIÓN A MANO EN TERRENO TIPO "B" DE 0.0 A 2.0 O METROS DE PROFUNDIDAD
SECCIÓN OBLIGADA; INCLUYE: ACARREO A 20 METROS, AFINES DE TALUDES, TRASPALEOS,
AFINES DE FONDO, HERRAMIENTA MENOR, MANO DE OBRA Y TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
131
INSURGENTES
CLAVE CONCEPTO
1313000011 CONCRETO F c=150KG/CM2 EN GUARNICIONES CON SECCIÓN DE 15 X 20 X 40 CMS. CON
CEMENTO NORMAL, TAMAÑO MÁXIMO DE AGREGADO 3/4, ELABORADO EN OBRA CON
REVOLVEDORA, VIBRADOR; INCLUYE: COLADO, VIBRADO, CURADO, CIMBRADO,
DESCIMBRADO, HERRAMIENTA MENOR, MANO DE OBRA Y TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
132
INSURGENTES
CLAVE CONCEPTO
SOPM.ED21.003 SUMINISTRO Y APLICACIÓN DE PINTURA PARA ALTO TRAFICO DE FORMULACION BAJA EN VOC
<450 g/L DE SECADO RAPIDO Y CON ALTA RESISTENCIA A LA ABRASION, EN GUARNICIONES DE
CONCRETO CON DESARROLLO DE 0.35 M A 0.60 M , COLOR BLANCO O AMARILLO. INCLUYE:
DILUYENTE, MANO DE OBRA, HERRAMIENTA MENOR Y TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
133
INSURGENTES
CLAVE CONCEPTO
1101000041 BANQUETAS
TRAZO Y NIVELACION EXCLUSIVAMENTE EN CALLES; INCLUYE: HERRAMIENTA MENOR, MANO
134
INSURGENTES
CLAVE CONCEPTO
1107000121 DEMOLICIÓN DE PISO DE CONCRETO DE 8 A 10 CMS DE ESPESOR; INCLUYE: ACARREO
A 20 METROS, HERRAMIENTA MENOR, MANO DE OBRA Y TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
135
INSURGENTES
CLAVE CONCEPTO
1102000021 EXCAVACIÓN A MANO EN TERRENO TIPO "B" DE 0.0 A 2.0 O METROS DE PROFUNDIDAD
SECCIÓN OBLIGADA; INCLUYE: ACARREO A 20 METROS, AFINES DE TALUDES, TRASPALEOS,
AFINES DE FONDO, HERRAMIENTA MENOR, MANO DE OBRA Y TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
136
INSURGENTES
CLAVE CONCEPTO
1103000052 RELLENO DE EXCAVACIONES PARA ESTRUCTURAS Y/O PARA ALCANZAR NIVELES DE PROYECTO, EN
CAPAS DE 20 CMS DE ESPESOR, COMPACTADAS CON RODILLO VIBRATORIO MANUAL O EQUIPO SIMILAR,
AL 90% , SEGÚN PRUEBA PROCTOR, PREVIA LA INCORPORACIÓN DEL AGUA NECESARIA; INCLUYE:
SUMINISTRO Y EXTENDIDO DEL MATERIAL, ACARREOS, MEDIDO COMPACTO, CON MATERIAL
MEJORADO, HERRAMIENTA MENOR, MANO DE OBRA Y TODO LO NECESARIO PARA SU CORRECTA
EJECUCION.
137
INSURGENTES
CLAVE CONCEPTO
1901000011 SUMINISTRO Y COLOCACION DE PISO DE CONCRETO F'c=150 KG/CM2 DE 10 CMS. DE
ESPESOR ACABADO PULIDO O RAYADO CON BROCHA DE PELO, LOSAS 3.06 X 2.00 METROS,
JUNTAS FRIAS ACABADOS CON VOLTEADOR Y REVOLVEDORA; INCLUYE: ACARREO, COLADO,
CIMBRADO, DESCIMBRADO CON MADERA DE PINO DE TERCERA, HERRAMIENTA, MANO DE
OBRA Y TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
138
INSURGENTES
CLAVE CONCEPTO
SUMINISTRO Y APLICACION DE PINTURA DE FORMULACION BAJA EN VOC <450 g/L DE SECADO RAPIDO
SOPM.ED21.004 Y CON ALTA RESISTENCIA A LA ABRASION PARA ROTULACION DE SEÑALAMIENTO EN RAMPA PARA
PERSONAS CON DISCAPACIDAD, FONDO COLOR AZUL Y PICTOGRAMA CON PINTURA COLOR BLANCO
SEGUN ESPECIFICACIONES DE LA DEPENDENCIA (VER PLANO). INCLUYE : PREPARACION DE LA
SUPERFICIE, DILUYENTE, MANO DE OBRA, HERRAMIENTA MENOR Y TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
139
INSURGENTES
CLAVE CONCEPTO
1108000331 ACARREOS EN CAMIÓN CON CARGA MECÁNICA, DE MATERIALES PRODUCTO DE LA
DEMOLICIÓN DE MAMPOSTERÍA, ROCA SUELTA, CARPETAS, EMPEDRADOS Y SIMILARES.
MEDIDO SUELTO. 1er KM. EN PAVIMENTO Y TODO LO NECESARIO PARA SU CORRECTA
EJECUCION.
140
INSURGENTES
CLAVE CONCEPTO
1108000032 ACARREOS EN CAMIÓN DE TIERRA Y MATERIAL MIXTO, PRODUCTO DE LAS EXCAVACIONES
QUE NO SEAN ROCA, MEDIDO SUELTO, DEMOLICIONES DE MAMPOSTERIA,
DEMOLICIONES DE CONCRETO, TALA DE ARBOLES. KM 2 AL KM 20 EN PAVIMENTO
141
INSURGENTES
CLAVE CONCEPTO
SI-144-10 SEÑALIZACION
Señal preventiva de 71x 71 cms.Con ceja, reflejante grado ingenieria, p.u.o.t. (arroyo vial De 9 a 12 m)
142
INSURGENTES
CLAVE CONCEPTO
SI-153-10 Señal restrictiva de 71x 71 cms.Con ceja, reflejante grado ingenieria, p.u.o.t. (arroyo vial De 9 a 12 m)
143
INSURGENTES
CLAVE CONCEPTO
SOPM.ED21.005 SUMINISTRO Y APLICACIÓN DE PINTURA PARA ALTO TRAFICO DE FORMULACION BAJA EN VOC <450 g/L
DE SECADO RAPIDO Y CON ALTA RESISTENCIA A LA ABRASION EN PASO PEATONAL PINTANDO LA
TOTALIDAD DEL CRUCE ALTERNANDO RAYAS EN COLOR BLANCAS Y AMARILLAS CON UN ANCHO DE
CADA RAYA DE 40CMS SEGUN ESPECIFICACIONES DE LA DEPENDENCIA (VER PLANO), INCLUYE:
LIMPIEZA DE LA SUPERFICIE ACARREOS, DILUYENTES, HERRAMIENTA, MANO DE OBRA Y TODO LO
144
145
2021
INCIDENCIA: DIRECTA
OBRA O PROYECTO: CONSTRUCCION DE DRENAJE SANITARIO EN FRACCIONAMIENTO

INSURGENTES
No. DE ZAP: 0047
IMPORTE: $ 2,929,547.00
MARZO 2021
146
MUNICIPAL Y DEMARCACIONES TERRITORIALES DE LA CIUDAD DE
MEXICO 2021
CÉDULA DE REGISTRO Y DATOS BÁSICOS GENERALES
CLAVE
INCIDENCIA: DIRECTA
MODALIDAD: C (C) CONSTRUCCION
REGIÓN: 010 SOCONUSCO
MUNICIPIO: 089 TAPACHULA, CHIAPAS
CLAVE Y NOMBRE DE LOCALIDAD: 001 TAPACHULA DE CORDOVA Y ORDOÑEZ (FRACCIONAMIENTO

INSURGENTES)
No. DE ZAP: 0047
COORDENADAS DE LA OBRA: (UTM) 579011.83 m E 1649099.46 m N
NOMBRE DE LA OBRA O PROYECTO: CONSTRUCCION DE DRENAJE SANITARIO EN FRACCIONAMIENTO INSURGENTES
COSTO TOTAL DE LA OBRA O PROYECTO: $ 2,929,547.00
INVERSION 2021
FUENTE DE FINANCIAMIENTO:
SUMA FISM OTROS BENEFICIARIOS
$ 2,929,547.00 $ 2,929,547.00 $ - $ -
TIPO DE OBRA SERVICIOS BÁSICOS DE LA LOCALIDAD

Ampliación Construcción Equipamiento Instalación Mejoramiento Rehabilitación Agua entubada Alcantarillado Letrinas Electrificación
X 70% 70% 0% 70%
DESCRIPCION DE LA OBRA:
LA PRESENTE OBRA TIENE LA FINALIDAD DE CONSTRUIR EL DRENAJE SANITARIO EN AVENIDA ANTONIO DAMIANO CAJAS ENTRE 17A CALLE PONIENTE Y 11A CALLE
PONIENTE, 11A CALLE PONIENTE ENTRE 12A AVENIDA NORTE Y 14A PRIVADA NORTE, EN LA LOCALIDAD DE TAPACHULA DE CORDOVA Y ORDOÑEZ (FRACCIONAMIENTO
INSURGENTES), MUNICIPIO DE TAPACHULA, CHIAPAS. PARA LO CUAL SE LLEVARAN A CABO LAS SIGUIENTES ACCIONES: CONSTRUCCION DE DRENAJE SANITARIO EN
AVENIDA ANTONIO DAMIANO CAJAS ENTRE 17A CALLE PONIENTE Y 11A CALLE PONIENTE, 11A CALLE PONIENTE ENTRE 12A AVENIDA NORTE Y 14A PRIVADA NORTE A
BASE DE 110.80 M DE TUBERIA DE PVC SANITARIO (ALCANTARILLADO) DE 250 MM (10") Y 654.41 M DE 315 MM (12") DE DIÁMETRO SERIE 25; 8 PZA DE POZOS DE VISITA
DE 1.25 MTS, 17 PZA DE 1.50 MTS, 2 PZA DE 2.00 MTS Y 1 PZA DE 2.50 MTS DE PROFUNDIDAD, 28 PZA DE BROCAL Y TAPA DE POLIETILENO; ASI COMO LA
CONSTRUCCION DE DESCARGAS SANITARIAS A BASE DE 1760.50 M DE TUBERIA DE PVC SANITARIO (ALCANTARILLADO) DE 160 MM (6") DE DIÁMETRO SERIE 25; 1 PZA
DE SILLETA DE PVC SANITARIO (ALCANTARILLADO) DE 250 MM (10")X150 MM (6") DE DIAMETRO Y 212 PZA DE 300 MM (12")X150 MM (6") DE DIAMETRO; 213 PZA DE
CODOS DE PVC SANITARIO (ALCANTARILLADO) DE 45°X150 MM (6") DE DIAMETRO Y 213 PZA REGISTROS SANITARIOS DE 060X0.40X0.80 MTS
METAS DEL PROYECTO PERIODO DE EJECUCIÓN

Unidad de Medida Cantidad Inicio Término
M 765.21 ABRIL 2021 JUNIO 2021
BENEFICIARIOS MODALIDAD DE EJECUCIÓN

U. Medida Cantidad CONTRATO
PERSONAS T H M
Directos 2193 1033 1160
Indirectos 353706 171610 182096
ING. JORGE LUIS FLORES OZUNA

SECRETARIO DE OBRAS PÚBLICAS MUNICIPAL
147
MUNICIPAL Y DEMARCACIONES TERRITORIALES DE LA CIUDAD
DE MEXICO 2021
CATALOGO DE OBRA

OBRA O PROYECTO: CONSTRUCCION DE DRENAJE SANITARIO EN FRACCIONAMIENTO INSURGENTES

CONCEPTO UNIDAD CANTIDAD

DRENAJE SANITARIO
1308000023
TRAZO Y NIVELACION EXCLUSIVAMENTE EN CALLES. INCLUYE TODO LO M2 591.13
1011000150
EXCAVACION CON MAQUINA PARA ZANJAS EN MATERIAL "B", EN SECO, CON M3 821.52
AFLOJE Y EXTRACCION DEL MATERIAL AMACICE O LIMPIEZA DE PLANTILLA Y
TALUDES, REMOCION CARGA A CAMION O A UN LADO DE LA ZANJA, INCLUYE:
CONSERVACION DE LA EXCAVACION HASTA LA INSTALACION SATISFACTORIA DE
LA TUBERIA. DE 0.00 A 4.00 M. DE PROFUNDIDAD. INCLUYE TODO LO NECESARIO
1011000130
EXCAVACION A MANO PARA ZANJAS EN MATERIAL "B" EN SECO M3 101.68
INCLUYE AFLOJE EXTRACCION DEL MATERIAL, AMACICE O LIMPIEZA DE
PLANTILLA Y TALUDES, REMOCION, TRASPALEOS VERTICALES PARA SU
EXTRACCION Y CONSERVACION DE LA EXCAVACION HASTA LA INSTALACION
SATISFACTORIA DE LA TUBERIA. DE 0.00 A 2.00 M. DE PROFUNDIDAD. INCLUYE
1011000140
1011000170
EXCAVACION CON APOYO DE EQUIPO MANUAL Y MECANICO PARA ZANJAS EN M3 101.68
MATERIAL "C" EN SECO, CON EXTRACCION DE REZAGA A MANO, INCLUYE:
AFLOJE, AMACICE, LIMPIEZA DE PLANTILLA Y TALUDES, ACARREO A 10 M
DEL EJE DE LA MISMA Y CONSERVACION DE LA EXCAVACION
HASTA LA INSTALACION SATISFACTORIA DE LA TUBERIA DE 0.00 A 2.00
MTS. DE PROFUNDIDAD INCLUYE TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
1011000180
HASTA LA INSTALACION SATISFACTORIA DE LA TUBERIA: DE 2.00 A 4.00
CORRECTA EJECUCION.
1024000023
ADEME ABIERTO DE MADERA HASTA 3.00 M. DE PROFUNDIDAD CON M2 435.29
FORRO VERTICAL DE TABLON DE MADERA 2" ESPESOR SEPARADO 30CM
ENTRE TABLON Y TABLON, REFUERZO (ARRASTRE) HORIZONTAL CON
BARROTES, POLINES PARA CUÑAS DE APOYO INCLUYE: MATERIALES,
MANO DE OBRA PARA SU FABRICACION, COLOCACION Y
RETIRO, HERRAMIENTA MENOR. INCLUYE TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
1020000010
PLANTILLA APISONADA CON PISON DE MANO, EN ZANJAS, INCLUYENDO M3 55.83
SELECCION DEL MATERIAL PRODUCTO DE LA EXCAVACION, COLOCACION DE LA
PLANTILLA Y CONSTRUCCION DEL APOYO SEMICIRCULAR, PARA PERMITIR
EL APOYO COMPLETO DE LA TUBERIA. PLANTILLA CON MATERIAL "A"
Y/O "B" INCLUYE TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
148
DE MEXICO 2021
CATALOGO DE OBRA



1020000053
RELLENO APISONADO Y COMPACTADO CON MATERIAL DE BANCO EN M3 288.14
CAPAS DE 0.20 M. DE ESPESOR AL 90% PRUEBA PROCTOR. CON
EQUIPO MANUAL INCLUYE: MATERIALES, MANO DE OBRA Y HERRAMIENTA.
1020000023
RELLENO COMPACTADO EN ZANJAS CON PIZON DE MANO UTILIZANDO M3 529.18
MATERIAL PRODUCTO DE EXCAVACION; INCLUYE: AGUA PARA SU
HUMEDAD OPTIMA, MANO DE OBRA Y HERRAMIENTA. INCLUYE
1204000313
SUMINISTRO E INSTALACION DE TUBERIA DE P.V.C. SANITARIO M 110.80
(ALCANTARILLADO) DE 250 MM. (10") DE DIAM., SERIE 25; INCL.: BAJADA DE
MATERIALES Y EQUIPO PARA PRUEBA, FLETES A UN KM. Y MANIOBRAS
LOCALES. INCLUYE TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
1204000323
(ALCANTARILLADO) DE 315 MM. (12") DE DIAM. SERIE 25; INCL.: BAJADA DE
MATERIALES Y EQUIPO PARA PRUEBA, FLETES A UN KM. Y MANIOBRAS
1205000143
POZO DE VISITA DE: 1.25M. DE PROFUNDIDAD, PARA TUBO DE 15-30CM DE PZA 8.00
DIÁMETRO, CON BASE CIRCULAR DE 0.9 M. DE DIÁMETRO INTERIOR.
CONSTRUIDO A BASE DE TABIQUE ROJO RECOCIDO CON DIMENSIONES
DE 5.5X13X28 CM. ASENTADO CON MEZCLA DE CEMENTO ARENA EN
PROPORCIÓN DE 1:3, SOBRE CAMA DE 0.3 M. DE ESPESOR, A BASE DE PIEDRA
BRAZA, ASENTADA CON MORTERO DE CEMENTO ARENA EN PROPORCIÓN
DE 1:3. APLANADO ACABADO PULIDO EN EL INTERIOR A BASE DE
MORTERO DE CEMENTO ARENA EN PROPORCIÓN DE 1:5. ACOSTILLADO CON
PIEDRA BRAZA Y CON TABIQUE ROJO RECOCIDO ASENTADOS CON
MORTERO CEMENTO ARENA 1:3. INCLUYE: TRAZO EN EL AREA PARA EL
DESPLANTE DE LA PLANTILLA. AFINE NIVELACION Y COMPACTACION CON
COMPACTADOR MANUAL DEL FONDO DEL POZO. PLANTILLA DE CONCRETO
F'c=100 Kg/Cm2. DE 6cm DE ESPESOR. MATERIALES, ACARREOS
HASTA EL SITIO DE SU UTILIZACIÓN, MANO DE OBRA, EQUIPO Y
HERRAMIENTA. INCLUYE TODO LO NECESARIO PARA SU CORRECTA
EJECUCION.
1205000153
POZO DE VISITA DE: 1.5M. DE PROFUNDIDAD, PARA TUBO DE 15-30CM PZA 17.00
DE DIÁMETRO, CON BASE CIRCULAR DE 0.9 M. DE DIÁMETRO
INTERIOR. CONSTRUIDO A BASE DE TABIQUE ROJO RECOCIDO CON
DIMENSIONES DE 5.5X13X28 CM. ASENTADO CON MEZCLA DE CEMENTO
ARENA EN PROPORCIÓN DE 1:3, SOBRE CAMA DE 0.3 M. DE ESPESOR, A
BASE DE PIEDRA BRAZA, ASENTADA CON MORTERO DE CEMENTO ARENA
EN PROPORCIÓN DE 1:3. APLANADO ACABADO PULIDO EN EL INTERIOR A
BASE DE MORTERO DE CEMENTO ARENA EN PROPORCIÓN DE 1:5.
ACOSTILLADO CON PIEDRA BRAZA Y CON TABIQUE ROJO RECOCIDO
ASENTADOS CON MORTERO CEMENTO ARENA 1:3. INCLUYE: TRAZO EN EL
AREA PARA EL DESPLANTE DE LA PLANTILLA. AFINE NIVELACION Y
COMPACTACION CON COMPACTADOR MANUAL DEL FONDO DEL POZO.
PLANTILLA DE CONCRETO F'c=100 Kg/Cm2. DE 6cm DE ESPESOR.
MATERIALES, ACARREOS HASTA EL SITIO DE SU UTILIZACIÓN, MANO DE
OBRA, EQUIPO Y HERRAMIENTA. INCLUYE TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
149
DE MEXICO 2021
CATALOGO DE OBRA



1205000163
POZO DE VISITA DE: 2M. DE PROFUNDIDAD, PARA TUBO DE 15-30CM DE PZA 2.00
CONSTRUIDO A BASE DE TABIQUE ROJO RECOCIDO CON DIMENSIONES
DE 5.5X13X28 CM. ASENTADO CON MEZCLA DE CEMENTO ARENA EN
PROPORCIÓN DE 1:3, SOBRE CAMA DE 0.3 M. DE ESPESOR, A BASE DE PIEDRA
BRAZA, ASENTADA CON MORTERO DE CEMENTO ARENA EN PROPORCIÓN
DE 1:3. APLANADO ACABADO PULIDO EN EL INTERIOR A BASE DE MORTERO
DE CEMENTO ARENA EN PROPORCIÓN DE 1:5. ACOSTILLADO CON
PIEDRA BRAZA Y CON TABIQUE ROJO RECOCIDO ASENTADOS CON
MORTERO CEMENTO ARENA 1:3. INCLUYE: TRAZO EN EL AREA PARA EL
DESPLANTE DE LA PLANTILLA. AFINE NIVELACION Y COMPACTACION CON
F'c=100 Kg/Cm2. DE 6cm DE ESPESOR. MATERIALES, ACARREOS HASTA EL
SITIO DE SU UTILIZACIÓN, MANO DE OBRA, EQUIPO Y HERRAMIENTA. INCLUYE
1205000173
POZO DE VISITA DE: 2.5M. DE PROFUNDIDAD, PARA TUBO DE 15-30CM PZA 1.00
BASE DE PIEDRA BRAZA, ASENTADA CON MORTERO DE CEMENTO ARENA
EN PROPORCIÓN DE 1:3. APLANADO ACABADO PULIDO EN EL INTERIOR A
BASE DE MORTERO DE CEMENTO ARENA EN PROPORCIÓN DE 1:5.
ACOSTILLADO CON PIEDRA BRAZA Y CON TABIQUE ROJO RECOCIDO
ASENTADOS CON MORTERO CEMENTO ARENA 1:3. INCLUYE: TRAZO EN EL
AREA PARA EL DESPLANTE DE LA PLANTILLA. AFINE NIVELACION Y
COMPACTACION CON COMPACTADOR MANUAL DEL FONDO DEL POZO.
PLANTILLA DE CONCRETO F'c=100 Kg/Cm2. DE 6cm DE ESPESOR.
MATERIALES, ACARREOS HASTA EL SITIO DE SU UTILIZACIÓN, MANO DE
CORRECTA EJECUCION.
SOPM.APA21.001
SUMINISTRO Y COLOCACION DE BROCAL PARA POZO DE VISITA DE POLIETILENO PZA 28.00
DE 60 CM. DE DIAMETRO Y 40 KG TRAFICO PESADO. FIJADA CON VARILLAS DEL N°
3 Y ESTRIBOS DE ALAMBRON DE 1/4" A CADA 15 CM.INCLUYE: MATERIAL. MANO DE
OBRA, HERRAMIENTA MENOR Y TODO LO NECESARIO PARA SU CORRECTA
EJECUCION
1108000282
ACARREOS EN CAMIÓN CON CARGA MECÁNICA, DEL PRODUCTO DE LAS M3 409.87
EXCAVACIONES. MEDIDO SUELTO. PRIMER KILÓMETRO EN PAVIMENTO Y
3008000032
ACARREOS EN CAMIÓN DE TIERRA Y MATERIAL MIXTO, PRODUCTO DE LAS M3-Km 409.87
EXCAVACIONES, ROCA SUELTA, CARPETAS, EMPEDRADOS, DEMOLICIONES DE
MAMPOSTERIA, DEMOLICIONES DE CONCRETO, TALA DE ARBOLES. MEDIDO
SUELTO. KM 2 AL KM 20 EN PAVIMENTO INCLUYE TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
DESCARGAS SANITARIAS
1308000023
150
DE MEXICO 2021
CATALOGO DE OBRA



1011000130
1011000170
HASTA LA INSTALACION SATISFACTORIA DE LA TUBERIA DE 0.00 A 2.00
CORRECTA EJECUCION.
1020000010
PLANTILLA Y CONSTRUCCION DEL APOYO SEMICIRCULAR, PARA PERMITIR
EL APOYO COMPLETO DE LA TUBERIA. PLANTILLA CON MATERIAL "A"
Y/O "B" INCLUYE TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
1020000053
RELLENO APISONADO Y COMPACTADO CON MATERIAL DE BANCO EN M3 423.79
EQUIPO MANUAL INCLUYE: MATERIALES, MANO DE OBRA Y HERRAMIENTA.
1020000023
RELLENO COMPACTADO EN ZANJAS CON PIZON DE MANO UTILIZANDO M3 745.56
1204000293
(ALCANTARILLADO) DE 160 MM. (6") DE DIAM. SERIE 25; INCL.: BAJADA DE
MATERIALES Y EQUIPO PARA PRUEBAS, FLETES A UN KM. Y MANIOBRAS
SOPM.APA21.003
SUMINISTRO E INSTALACION DE SILLETA DE P.V.C. SANITARIO (ALCANTARILLADO) PZA 1.00
DE 250 MM. (10") DE DIAMETRO CON SALIDA DE 150 MM. (6") DE DIAMETRO.
SOPM.APA21.004
SUMINISTRO E INSTALACION DE SILLETA DE P.V.C. SANITARIO (ALCANTARILLADO) PZA 212.00
DE 300 MM. (12") DE DIAMETRO CON SALIDA DE 150 MM. (6") DE DIAMETRO.
1204002053
SUMINISTRO E INSTALACION DE CODO DE P.V.C. SANITARIO (ALCANTARILLADO) PZA 213.00
DE 45 G. X 150 MM. (6") DE DIAMETRO . INCLUYE TODO LO NECESARIO
151
DE MEXICO 2021
CATALOGO DE OBRA



1211000023
REGISTRO DE 0.6 x 0.4 M. DE MEDIDAS INTERIORES Y 0.8 M. DE PZA 213.00
PROFUNDIDAD, A BASE DE MUROS DE TABIQUE ROJO RECOCIDO DE 12 CMS.
DE ESPESOR, ASENTADO CON MEZCLA DE CEMENTO ARENA EN
PROPORCIÓN DE 1:5, DE 1 CM. DE ESPESOR, APLANADO ACABADO PULIDO EN
INTERIOR, SOBRE FIRME DE 0.05 CMS. DE ESPESOR DE CONCRETO HECHO
EN OBRA DE F'C= 150 KG/CM2 CON TAPA DE CONCRETO DE .05 M.DE ESPESOR,
CON MARCO Y CONTRAMARCO DE ÁNGULO DE ACERO DE 3/16X1
PULGADAS, ARMADA CON VARILLA DEL NO. 3 @ 15 EN AMBOS SENTIDOS SOBRE
CADENA DE 0.12X0.15 M. ARMADA CON 4 VARILLAS DEL NO. 3 Y ESTRIBOS
DEL NO. 2 A CADA 20 CMS., INCLUYE: TRAZO,NIVELACIÓN,
EXCAVACIÓN, TODOS LOS MATERIALES NECESARIOS, ACARREOS EN
CARRETILLA A 20 MTS., DESPERDICIOS, LIMPIEZA, MANO DE
CORRECTA EJECUCION.
1108000282
3008000032
CORRECTA EJECUCION.
152
MEXICO 2021
RESUMEN DE PRESUPUESTO
INCIDENCIA: DIRECTA

PARTIDAS IMPORTE ($)
DRENAJE SANITARIO $ 985,119.72
DESCARGAS SANITARIAS $ 1,540,351.83
SUBTOTAL $ 2,525,471.55
IVA 16% $ 404,075.45
TOTAL $ 2,929,547.00
COSTO TOTAL (IMPORTE EN LETRAS)

(DOS MILLONES NOVECIENTOS VEINTINUEVE MIL QUINIENTOS CUARENTA Y SIETE PESOS 00/100 M.N.)
TABULADOR DE: COMISION DE CAMINOS E INFRAESTRUCTURA HIDRAULICA. GOBIERNO DE CHIAPAS. TABULADOR DE

INFRAESTRUCTURA HIDRAULICA. REGION X
VIGENCIA: 2020
153
MEXICO 2021
PRESUPUESTO DE OBRA O PROYECTO


CONCEPTO UNIDAD CANTIDAD P.U. IMPORTE

DRENAJE SANITARIO
1308000023
TRAZO Y NIVELACION EXCLUSIVAMENTE EN CALLES. INCLUYE TODO LO M2 591.13 $ 9.67 $ 5,716.23
1011000150
EXCAVACION CON MAQUINA PARA ZANJAS EN MATERIAL "B", EN SECO, CON M3 821.52 $ 56.17 $ 46,144.78
CONSERVACION DE LA EXCAVACION HASTA LA INSTALACION
SATISFACTORIA DE LA TUBERIA. DE 0.00 A 4.00 M. DE PROFUNDIDAD.
1011000130
EXCAVACION A MANO PARA ZANJAS EN MATERIAL "B" EN M3 101.68 $ 240.08 $ 24,411.33
SECO INCLUYE AFLOJE EXTRACCION DEL MATERIAL, AMACICE O
LIMPIEZA DE PLANTILLA Y TALUDES, REMOCION, TRASPALEOS
VERTICALES PARA SU EXTRACCION Y CONSERVACION DE LA EXCAVACION
HASTA LA INSTALACION SATISFACTORIA DE LA TUBERIA. DE 0.00 A 2.00 M.
DE PROFUNDIDAD. INCLUYE TODO LO NECESARIO PARA SU CORRECTA
EJECUCION.
1011000140
EXCAVACION A MANO PARA ZANJAS EN MATERIAL "B" EN M3 1.02 $ 282.44 $ 288.09
EJECUCION.
1011000170
EXCAVACION CON APOYO DE EQUIPO MANUAL Y MECANICO PARA ZANJAS M3 101.68 $ 433.66 $ 44,094.55
EN MATERIAL "C" EN SECO, CON EXTRACCION DE REZAGA A MANO,
INCLUYE: AFLOJE, AMACICE, LIMPIEZA DE PLANTILLA Y TALUDES,
ACARREO A 10 M DEL EJE DE LA MISMA Y CONSERVACION DE LA
EXCAVACION HASTA LA INSTALACION SATISFACTORIA DE LA
TUBERIA DE 0.00 A 2.00 MTS. DE PROFUNDIDAD INCLUYE TODO LO
1011000180
EXCAVACION CON APOYO DE EQUIPO MANUAL Y MECANICO PARA ZANJAS M3 1.02 $ 513.36 $ 523.63
TUBERIA: DE 2.00 A 4.00 MTS. DE PROFUNDIDAD INCLUYE TODO LO
1024000023
ADEME ABIERTO DE MADERA HASTA 3.00 M. DE PROFUNDIDAD CON M2 435.29 $ 117.71 $ 51,237.99
FORRO VERTICAL DE TABLON DE MADERA 2" ESPESOR SEPARADO
30CM ENTRE TABLON Y TABLON, REFUERZO (ARRASTRE)
HORIZONTAL CON BARROTES, POLINES PARA CUÑAS DE APOYO
INCLUYE: MATERIALES, MANO DE OBRA PARA SU FABRICACION,
COLOCACION Y RETIRO, HERRAMIENTA MENOR. INCLUYE TODO
1020000010
PLANTILLA APISONADA CON PISON DE MANO, EN ZANJAS, INCLUYENDO M3 55.83 $ 192.06 $ 10,722.71
SELECCION DEL MATERIAL PRODUCTO DE LA EXCAVACION, COLOCACION DE
LA PLANTILLA Y CONSTRUCCION DEL APOYO SEMICIRCULAR, PARA
PERMITIR EL APOYO COMPLETO DE LA TUBERIA. PLANTILLA CON
MATERIAL "A" Y/O "B" INCLUYE TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
SUBTOTAL: $ 183,139.30
ACUMULADO: $ 183,139.30
154
MEXICO 2021



1020000053
RELLENO APISONADO Y COMPACTADO CON MATERIAL DE BANCO EN M3 288.14 $ 327.34 $ 94,319.75
EQUIPO MANUAL INCLUYE: MATERIALES, MANO DE OBRA Y
EJECUCION.
1020000023
RELLENO COMPACTADO EN ZANJAS CON PIZON DE MANO UTILIZANDO M3 529.18 $ 129.77 $ 68,671.69
1204000313
SUMINISTRO E INSTALACION DE TUBERIA DE P.V.C. SANITARIO M 110.80 $ 347.60 $ 38,514.08
(ALCANTARILLADO) DE 250 MM. (10") DE DIAM., SERIE 25; INCL.:
BAJADA DE MATERIALES Y EQUIPO PARA PRUEBA, FLETES A UN KM. Y
MANIOBRAS LOCALES. INCLUYE TODO LO NECESARIO PARA SU CORRECTA
EJECUCION.
1204000323
(ALCANTARILLADO) DE 315 MM. (12") DE DIAM. SERIE 25; INCL.: BAJADA
DE MATERIALES Y EQUIPO PARA PRUEBA, FLETES A UN KM. Y MANIOBRAS
1205000143
POZO DE VISITA DE: 1.25M. DE PROFUNDIDAD, PARA TUBO DE 15-30CM PZA 8.00 $ 4,777.17 $ 38,217.36
DIMENSIONES DE 5.5X13X28 CM. ASENTADO CON MEZCLA DE
CEMENTO ARENA EN PROPORCIÓN DE 1:3, SOBRE CAMA DE 0.3 M.
DE ESPESOR, A BASE DE PIEDRA BRAZA, ASENTADA CON MORTERO DE
CEMENTO ARENA EN PROPORCIÓN DE 1:3. APLANADO ACABADO
PULIDO EN EL INTERIOR A BASE DE MORTERO DE CEMENTO ARENA
EN PROPORCIÓN DE 1:5. ACOSTILLADO CON PIEDRA BRAZA Y CON
TABIQUE ROJO RECOCIDO ASENTADOS CON MORTERO CEMENTO ARENA
1:3. INCLUYE: TRAZO EN EL AREA PARA EL DESPLANTE DE LA
PLANTILLA. AFINE NIVELACION Y COMPACTACION CON COMPACTADOR
MANUAL DEL FONDO DEL POZO. PLANTILLA DE CONCRETO F'c=100 Kg/Cm2.
DE 6cm DE ESPESOR. MATERIALES, ACARREOS HASTA EL SITIO DE
SU UTILIZACIÓN, MANO DE OBRA, EQUIPO Y HERRAMIENTA.
1205000153
POZO DE VISITA DE: 1.5M. DE PROFUNDIDAD, PARA TUBO DE 15- PZA 17.00 $ 5,453.26 $ 92,705.42
30CM DE DIÁMETRO, CON BASE CIRCULAR DE 0.9 M. DE
DIÁMETRO INTERIOR. CONSTRUIDO A BASE DE TABIQUE ROJO
RECOCIDO CON DIMENSIONES DE 5.5X13X28 CM. ASENTADO CON
MEZCLA DE CEMENTO ARENA EN PROPORCIÓN DE 1:3, SOBRE
CAMA DE 0.3 M. DE ESPESOR, A BASE DE PIEDRA BRAZA, ASENTADA CON
MORTERO DE CEMENTO ARENA EN PROPORCIÓN DE 1:3. APLANADO
ACABADO PULIDO EN EL INTERIOR A BASE DE MORTERO DE
CEMENTO ARENA EN PROPORCIÓN DE 1:5. ACOSTILLADO CON PIEDRA
BRAZA Y CON TABIQUE ROJO RECOCIDO ASENTADOS CON
MORTERO CEMENTO ARENA 1:3. INCLUYE: TRAZO EN EL AREA PARA
EL DESPLANTE DE LA PLANTILLA. AFINE NIVELACION Y COMPACTACION CON
SUBTOTAL: $ 681,398.97
ACUMULADO: $ 864,538.27
155
MEXICO 2021



1205000163
POZO DE VISITA DE: 2M. DE PROFUNDIDAD, PARA TUBO DE 15-30CM DE PZA 2.00 $ 6,834.43 $ 13,668.86
CONSTRUIDO A BASE DE TABIQUE ROJO RECOCIDO CON
BASE DE PIEDRA BRAZA, ASENTADA CON MORTERO DE CEMENTO
ARENA EN PROPORCIÓN DE 1:3. APLANADO ACABADO PULIDO EN EL
INTERIOR A BASE DE MORTERO DE CEMENTO ARENA EN PROPORCIÓN
DE 1:5. ACOSTILLADO CON PIEDRA BRAZA Y CON TABIQUE ROJO
RECOCIDO ASENTADOS CON MORTERO CEMENTO ARENA 1:3. INCLUYE:
TRAZO EN EL AREA PARA EL DESPLANTE DE LA PLANTILLA. AFINE
NIVELACION Y COMPACTACION CON COMPACTADOR MANUAL DEL FONDO
DEL POZO. PLANTILLA DE CONCRETO F'c=100 Kg/Cm2. DE 6cm DE
ESPESOR. MATERIALES, ACARREOS HASTA EL SITIO DE SU UTILIZACIÓN,
MANO DE OBRA, EQUIPO Y HERRAMIENTA. INCLUYE TODO LO NECESARIO
1205000173
POZO DE VISITA DE: 2.5M. DE PROFUNDIDAD, PARA TUBO DE 15- PZA 1.00 $ 10,749.58 $ 10,749.58
30CM DE DIÁMETRO, CON BASE CIRCULAR DE 1.2 M. DE
DIÁMETRO INTERIOR. CONSTRUIDO A BASE DE TABIQUE ROJO
RECOCIDO CON DIMENSIONES DE 5.5X13X28 CM. ASENTADO CON
MEZCLA DE CEMENTO ARENA EN PROPORCIÓN DE 1:3, SOBRE
CAMA DE 0.3 M. DE ESPESOR, A BASE DE PIEDRA BRAZA, ASENTADA CON
MORTERO DE CEMENTO ARENA EN PROPORCIÓN DE 1:3. APLANADO
ACABADO PULIDO EN EL INTERIOR A BASE DE MORTERO DE
CEMENTO ARENA EN PROPORCIÓN DE 1:5. ACOSTILLADO CON PIEDRA
BRAZA Y CON TABIQUE ROJO RECOCIDO ASENTADOS CON
MORTERO CEMENTO ARENA 1:3. INCLUYE: TRAZO EN EL AREA PARA
EL DESPLANTE DE LA PLANTILLA. AFINE NIVELACION Y COMPACTACION CON
SOPM.APA21.001
SUMINISTRO Y COLOCACION DE BROCAL PARA POZO DE VISITA DE PZA 28.00 $ 2,560.93 $ 71,706.04
POLIETILENO DE 60 CM. DE DIAMETRO Y 40 KG TRAFICO PESADO. FIJADA
CON VARILLAS DEL N° 3 Y ESTRIBOS DE ALAMBRON DE 1/4" A CADA 15
CM.INCLUYE: MATERIAL. MANO DE OBRA, HERRAMIENTA MENOR Y TODO LO
NECESARIO PARA SU CORRECTA EJECUCION
1108000282
ACARREOS EN CAMIÓN CON CARGA MECÁNICA, DEL PRODUCTO DE LAS M3 409.87 $ 44.79 $ 18,358.08
EXCAVACIONES. MEDIDO SUELTO. PRIMER KILÓMETRO EN
PAVIMENTO Y TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
3008000032
ACARREOS EN CAMIÓN DE TIERRA Y MATERIAL MIXTO, PRODUCTO DE LAS M3-Km 409.87 $ 14.88 $ 6,098.87
EXCAVACIONES, ROCA SUELTA, CARPETAS, EMPEDRADOS, DEMOLICIONES
DE MAMPOSTERIA, DEMOLICIONES DE CONCRETO, TALA DE ARBOLES.
MEDIDO SUELTO. KM 2 AL KM 20 EN PAVIMENTO INCLUYE TODO LO
DESCARGAS SANITARIAS
1308000023
TRAZO Y NIVELACION EXCLUSIVAMENTE EN CALLES. INCLUYE TODO M2 881.24 $ 9.67 $ 8,521.59
SUBTOTAL: $ 129,103.01
ACUMULADO: $ 993,641.29
156
MEXICO 2021



1011000130
EXCAVACION A MANO PARA ZANJAS EN MATERIAL "B" EN M3 1169.71 $ 240.08 $ 280,823.98
EJECUCION.
1011000170
TUBERIA DE 0.00 A 2.00 MTS. DE PROFUNDIDAD INCLUYE TODO LO
1020000010
LA PLANTILLA Y CONSTRUCCION DEL APOYO SEMICIRCULAR, PARA
PERMITIR EL APOYO COMPLETO DE LA TUBERIA. PLANTILLA CON
MATERIAL "A" Y/O "B" INCLUYE TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
1020000053
RELLENO APISONADO Y COMPACTADO CON MATERIAL DE BANCO EN M3 423.79 $ 327.34 $ 138,723.42
EQUIPO MANUAL INCLUYE: MATERIALES, MANO DE OBRA Y
EJECUCION.
1020000023
1204000293
(ALCANTARILLADO) DE 160 MM. (6") DE DIAM. SERIE 25; INCL.: BAJADA
DE MATERIALES Y EQUIPO PARA PRUEBAS, FLETES A UN KM. Y
EJECUCION.
SOPM.APA21.003
SUMINISTRO E INSTALACION DE SILLETA DE P.V.C. SANITARIO PZA 1.00 $ 309.25 $ 309.25
(ALCANTARILLADO) DE 250 MM. (10") DE DIAMETRO CON SALIDA DE 150 MM.
(6") DE DIAMETRO. INCLUYE TODO LO NECESARIO PARA SU CORRECTA
EJECUCION.
SOPM.APA21.004
SUMINISTRO E INSTALACION DE SILLETA DE P.V.C. SANITARIO PZA 212.00 $ 425.64 $ 90,235.68
(ALCANTARILLADO) DE 300 MM. (12") DE DIAMETRO CON SALIDA DE 150 MM.
EJECUCION.
1204002053
SUMINISTRO E INSTALACION DE CODO DE P.V.C. SANITARIO PZA 213.00 $ 291.79 $ 62,151.27
(ALCANTARILLADO) DE 45 G. X 150 MM. (6") DE DIAMETRO . INCLUYE
SUBTOTAL: $ 1,014,488.05
ACUMULADO: $ 2,008,129.34
157
MEXICO 2021



1211000023
REGISTRO DE 0.6 x 0.4 M. DE MEDIDAS INTERIORES Y 0.8 M. DE PZA 213.00 $ 2,276.20 $ 484,830.60
PROFUNDIDAD, A BASE DE MUROS DE TABIQUE ROJO RECOCIDO DE 12
CMS. DE ESPESOR, ASENTADO CON MEZCLA DE CEMENTO ARENA EN
PROPORCIÓN DE 1:5, DE 1 CM. DE ESPESOR, APLANADO ACABADO
PULIDO EN INTERIOR, SOBRE FIRME DE 0.05 CMS. DE ESPESOR DE
CONCRETO HECHO EN OBRA DE F'C= 150 KG/CM2 CON TAPA DE
CONCRETO DE .05 M.DE ESPESOR, CON MARCO Y CONTRAMARCO DE
ÁNGULO DE ACERO DE 3/16X1 PULGADAS, ARMADA CON VARILLA DEL NO.
3 @ 15 EN AMBOS SENTIDOS SOBRE CADENA DE 0.12X0.15 M.
ARMADA CON 4 VARILLAS DEL NO. 3 Y ESTRIBOS DEL NO. 2 A CADA
20 CMS., INCLUYE: TRAZO,NIVELACIÓN, EXCAVACIÓN, TODOS LOS
MATERIALES NECESARIOS, ACARREOS EN CARRETILLA A 20
MTS., DESPERDICIOS, LIMPIEZA, MANO DE OBRA, EQUIPO Y
EJECUCION.
1108000282
3008000032
SUBTOTAL: $ 517,342.17
ACUMULADO: $ 2,525,471.51
158
MEXICO 2021


COORDENADAS DE LA OBRA (UTM): 579011.83 m E 1649099.46 m N
CROQUIS DE LOCALIZACIÓN DE LA OBRA O PROYECTO

(MACRO)
ELABORÓ
ING. FRANCISCO SERGIO GONZALEZ CADENA

SUPERVISOR
159
FONDO DE APORTACIONES PARA LA INFRAESTRUCTURA SOCIAL MUNICIPAL
Y DEMARCACIONES TERRITORIALES DE LA CIUDAD DE MEXICO 2021



(MICRO)
SIMBOLOGIA
No. ZAP 0047 A
TRAZO OBRA
LIMITE ZAP
CALLE BUGAMBILIA NOMBRE DE
CALLES B
COORDENADAS DE LA OBRA (UTM):
A 579114.06 m E 1649292.55 m N
14A. PRIV. NORTE
B 579045.60 m E 1649210.04 m N
C 578997.86 m E 1649049.16 m N
D 578942.46 m E 1648938.50 m N C
E 578809.39 m E 1649006.23 m N
F 579037.22 m E 1648889.30 m N
E
REFERENCIA: PARTIENDO DEL PARQUE MIGUEL HIDALGO SUBIMOS EN LA 6A AVENIDA NORTE Y GIRAMOS A LA IZQUIERDA EN LA 9A CALLE PONIENTE HASTA
EL CRUCERO CON LA 12A AVENIDA NORTE DONDE GIRAMOS A LA IZQUIERDA EN EL CRUCERO CON LA 11A CALLE PONIENTE DOS CALLES MAS Y ES DONDE
INICIA LA CALLE DE LA OBRA.
160
2021
INCIDENCIA: DIRECTA
RUBRO: AGUA POTABLE
OBRA O PROYECTO: CONSTRUCCION DE RED O SISTEMA DE AGUA POTABLE EN

No. DE ZAP: 0047
IMPORTE: $ 1,002,764.00
MARZO 2021
161
MEXICO 2021
CLAVE
INCIDENCIA: DIRECTA
RUBRO: AGUA POTABLE

INSURGENTES)
No. DE ZAP: 0047
NOMBRE DE LA OBRA O PROYECTO: CONSTRUCCION DE RED O SISTEMA DE AGUA POTABLE EN FRACCIONAMIENTO

INSURGENTES
INVERSION 2021
$ 1,002,764.00 $ 1,002,764.00 $ - $ -

X 70% 70% 0% 70%
LA PRESENTE OBRA TIENE LA FINALIDAD DE CONSTRUIR LA RED O SISTEMA DE AGUA POTABLE EN AVENIDA ANTONIO DAMIANO CAJAS ENTRE 17A CALLE PONIENTE Y
11A CALLE PONIENTE, 11A CALLE PONIENTE ENTRE 12A AVENIDA NORTE Y 14A PRIVADA NORTE, EN LA LOCALIDAD DE TAPACHULA DE CORDOVA Y ORDOÑEZ
(FRACCIONAMIENTO INSURGENTES), MUNICIPIO DE TAPACHULA, CHIAPAS. PARA LO CUAL SE LLEVARAN A CABO LAS SIGUIENTES ACCIONES: CONSTRUCCION DE RED
O SISTEMA DE AGUA POTABLE EN AVENIDA ANTONIO DAMIANO CAJAS ENTRE 17A CALLE PONIENTE Y 11A CALLE PONIENTE, 11A CALLE PONIENTE ENTRE 12A AVENIDA
NORTE Y 14A PRIVADA NORTE CONSISTENTE EN EL SUMINISTRO, INSTALACION, JUNTEO Y PRUEBA DE 580.07 M DE 75 MM (3") Y 298.85 M DE 100 MM (4") DE DIAMETRO,
DE TUBERIA PVC CON CAMPANA RD-32.5, INCLUYE: ANILLOS, LUBRICANTES, BAJADA DE MATERIAL Y EQUIPO PARA PRUEBA, FLETES Y MANIOBRAS LOCALES; LA
CONSTRUCCION DE LAS TOMAS DOMICILIARIAS CONSISTENTE EN EL SUMINISTRO, INSTALACION, JUNTEO Y PRUEBA DE 1827.10 ML DE TUBO DE POLIETILENO
"ALKITEC" DE 13 MM DE DIAMETRO; 113 TOMAS DOMICILIARIAS CON SUMINISTRO Y COLOCACION DE ABRAZADERA DE 75x13 MM (3"x1/2") Y 100 CON ABRAZADERA DE
100x13 MM (4"x1/2"); 5 VALVULAS DE SECCIONAMIENTO TIPO COMPUERTA DE DE 76 MM (3") Y 3 DE 102 MM (4") DE DIAMETRO Fo.Fo. V/F CON BRIDA.

M 878.92 ABRIL 2021 JUNIO 2021

PERSONAS T H M
Directos 756 356 400
Indirectos 353706 171610 182096

162
DE MEXICO 2021
CATALOGO DE OBRA
RUBRO: AGUA POTABLE

OBRA O PROYECTO: CONSTRUCCION DE RED O SISTEMA DE AGUA POTABLE EN FRACCIONAMIENTO
INSURGENTES

RED DE AGUA POTABLE
1308000023
1011000130
EXCAVACION A MANO PARA ZANJAS EN MATERIAL "B" EN SECO INCLUYE AFLOJE M3 53.63
EXTRACCION DEL MATERIAL, AMACICE O LIMPIEZA DE PLANTILLA Y TALUDES,
REMOCION, TRASPALEOS VERTICALES PARA SU EXTRACCION Y CONSERVACION
DE LA EXCAVACION HASTA LA INSTALACION SATISFACTORIA DE LA TUBERIA. DE
0.00 A 2.00 M. DE PROFUNDIDAD. INCLUYE TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
1011000150
1011000170
MATERIAL "C" EN SECO, CON EXTRACCION DE REZAGA A MANO, INCLUYE: AFLOJE,
AMACICE, LIMPIEZA DE PLANTILLA Y TALUDES, ACARREO A 10 M DEL EJE DE LA
MISMA Y CONSERVACION DE LA EXCAVACION HASTA LA INSTALACION
SATISFACTORIA DE LA TUBERIA DE 0.00 A 2.00 MTS. DE PROFUNDIDAD INCLUYE
1020000010
PLANTILLA Y CONSTRUCCION DEL APOYO SEMICIRCULAR, PARA PERMITIR EL
APOYO COMPLETO DE LA TUBERIA. PLANTILLA CON MATERIAL "A" Y/O "B" INCLUYE
1020000053
RELLENO APISONADO Y COMPACTADO CON MATERIAL DE BANCO EN CAPAS DE M3 198.91
0.20 M. DE ESPESOR AL 90% PRUEBA PROCTOR. CON EQUIPO MANUAL INCLUYE:
MATERIALES, MANO DE OBRA Y HERRAMIENTA. INCLUYE TODO LO NECESARIO
1020000023
RELLENO COMPACTADO EN ZANJAS CON PIZON DE MANO UTILIZANDO MATERIAL M3 290.04
PRODUCTO DE EXCAVACION; INCLUYE: AGUA PARA SU HUMEDAD OPTIMA, MANO
DE OBRA Y HERRAMIENTA. INCLUYE TODO LO NECESARIO PARA SU CORRECTA
EJECUCION.
1121000103
SUMINISTRO, INSTALACION, JUNTEO Y PRUEBA DE TUBERIA P.V.C., CON CAMPANA M 580.07
DE 75 MM. (3") DE DIAMETRO RD-32.5, INCLUYE: ANILLOS, LUBRICANTES, BAJADA
DE MATERIAL Y EQUIPO PARA PRUEBA, FLETES Y MANIOBRAS LOCALES. INCLUYE
163
DE MEXICO 2021
CATALOGO DE OBRA
RUBRO: AGUA POTABLE

INSURGENTES
1121000123
SUMINISTRO, INSTALACION, JUNTEO Y PRUEBA DE TUBERIA P.V.C., CON CAMPANA M 298.85
DE 100 MM. (4") DE DIAMETRO RD-32.5, INCLUYE: ANILLOS, LUBRICANTES, BAJADA
DE MATERIAL Y EQUIPO PARA PRUEBAS, FLETES Y MANIOBRAS LOCALES.
PIEZAS ESPECIALES
2044000863
SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C.: COPLE DE REPARACION DE 50 PZA 1.00
MM. (2") DE DIAMETRO. INCLUYE TODO LO NECESARIO PARA SU CORRECTA
EJECUCION.
2044000873
SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C.: COPLE DE REPARACION DE 63 MM. PZA 4.00
(2 1/2") DE DIAMETRO. INCLUYE TODO LO NECESARIO PARA SU CORRECTA
EJECUCION.
2044000883
EJECUCION.
2044000903
EJECUCION.
2044000563
SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C.: CODO DE 90G. DE 75MM. (3") DE PZA 1.00
2044000783
SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C.: CODO DE 22G. DE 75 MM. (3") DE PZA 2.00
2044000063
SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C.: CRUZ DE 75 X 75 MM. (3" X 3") DE PZA 4.00
2044000103
SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C.: CRUZ DE 100 X 75 MM. (4" X 3") DE PZA 1.00
2044000323
SUMINISTRO DEPIEZAS ESPECIALES DE P.V.C.: TEE DE 75 X 75 MM. (3" X 3") DE PZA 2.00
2044000353
SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C.: TEE DE 100 MM X 75 MM. (4"X 3") PZA 1.00
DE DIAMETRO. INCLUYE TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
164
DE MEXICO 2021
CATALOGO DE OBRA
RUBRO: AGUA POTABLE

INSURGENTES

2044000383
SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C.: TEE DE 160 X 100 MM. (6" X 4") DE PZA 2.00
2044001163
SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C.: REDUCCION CAMPANA DE 75MM X PZA 1.00
50 MM. (3" X 2") DE DIAMETRO. INCLUYE TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
2044001173
SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C.: REDUCCION CAMPANA DE 75MM X PZA 4.00
63 MM. (3" X 2 1/2") DE DIAMETRO. INCLUYE TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
1117000013
INSTALACION, JUNTEO Y PRUEBA PARA PIEZAS ESPECIALES DE P.V.C. Y PZA 25.00
ABRAZADERAS PARA TOMAS DOMICILIARIAS DE 38MM A 100 MM. (1 1/2" A 4" ) DE
DIAMETRO, INCLUYE: COLOCACION DEL LUBRICANTE Y ANILLOS DE HULE, MANO
DE OBRA, HERRAMIENTA MENOR. BAJADA DE MATERIAL, EQUIPO PARA PRUEBA Y
EJECUCION.
1117000023
INSTALACION, JUNTEO Y PRUEBA PARA PIEZAS ESPECIALES DE PVC Y PZA 4.00
ABRAZADERAS PARA TOMAS DOMICILIARIAS DE 150MM A 250 MM. (6" A 10" ) DE
EJECUCION.
1307000023
CONCRETO F’c=150 KG/CM2 FABRICADO CON MAQUINA REVOLVEDORA EN OBRA M3 0.78
PARA CIMENTACIÓN. EL TAMAÑO MÁXIMO DEL AGREGADO SERÁ DE (3/4") EL
BANCO DE AGREGADOS DEBERA SER APROBADO POR LA COMISION DE CAMINOS.
INCLUYE: MATERIALES, MANO DE OBRA, EQUIPO, HERRAMIENTA MENOR,
ACARREO, MUESTREO, COLADO, VIBRADO, CURADO Y DESPERDICIOS. INCLUYE
1108000282
3008000032
CORRECTA EJECUCION.
165
DE MEXICO 2021
CATALOGO DE OBRA
RUBRO: AGUA POTABLE

INSURGENTES

1108000011
ACARREO EN CARRETILLA DE TIERRA Y MATERIAL MIXTO PRODUCTO DE M3 119.35
EXCAVACIONES Y/O DEMOLICIONES, INCLUYE: CARGA Y DESCARGA EN
ESTACIONES DE 20 MTS, MEDIDO SUELTO. PRIMERA ESTACIÓN Y TODO LO
VALVULAS DE SECCIONAMIENTO
1125000033
SUMINISTRO E INSTALACION DE VALVULA DE SECCIONAMIENTO TIPO PZA 5.00
COMPUERTA DE Fo.Fo. V/F CON BRIDA, INCLUYE: LIMPIEZA E INSTALACION DE LA
PIEZA ASI COMO PRUEBA HIDROSTATICA (JUNTO CON TUBERIA) DE 76 MM. (3") DE
DIAMETRO INCLUYE TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
1125000043
SUMINISTRO E INSTALACION DE VALVULA DE SECCIONAMIENTO TIPO PZA 3.00
COMPUERTA DE Fo.Fo. V/F CON BRIDA, INCLUYE: LIMPIEZA E INSTALACION DE LA
PIEZA ASI COMO PRUEBA HIDROSTATICA (JUNTO CON TUBERIA) DE 102 MM. (4")
DE DIAMETRO INCLUYE TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
2044001953
SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C: EMPAQUE BRIDA DE 75 MM. (3") DE PZA 10.00
2044001963
SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C: EMPAQUE BRIDA DE 100 MM. (4") PZA 6.00
DE DIAMETRO. INCLUYE TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
2044001333
SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C.: EXTREMIDAD ESPIGA DE 75 MM. PZA 5.00
EJECUCION.
2044001343
SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C.: EXTREMIDAD ESPIGA DE 100 MM. PZA 3.00
EJECUCION.
2044001443
SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C.: EXTREMIDAD CAMPANA DE 75 MM. PZA 5.00
EJECUCION.
2044001453
SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C.: EXTREMIDAD CAMPANA DE 100 PZA 3.00
EJECUCION.
2043000533
SUMINISTRO DE TORNILLO CABEZA HEXAGONAL CON TUERCA 5/8" X 2 1/2". PZA 20.00
2043000543
SUMINISTRO DE TORNILLO CABEZA HEXAGONAL CON TUERCA DE 5/8" X 3". PZA 24.00
166
DE MEXICO 2021
CATALOGO DE OBRA
RUBRO: AGUA POTABLE

INSURGENTES

1117000013
EJECUCION.
1112000025
CAJAS PARA OPERACION DE VALVULAS DE MURO DE TABICON PRENSADO DE Caja 5.00
15X20X40 CMS., JUNTEADO CON MORTERO CEMENTO-ARENA 1:3. CON TAPA DE
CONCRETO F'c= 200 Kg/Cm2 DE 10Cm. ESPESOR. INCLUYE: EXCAVACION,
PLANTILLA DE CONCRETO F'c= 100 Kg/CM2 DE 6CM ESPESOR. PISO DE CONCRETO
F'c= 150 Kg/CM2 DE 7 CM ESPESOR REFORZADO CON VARILLA No. 3 A CADA 25
CM. AMBOS LADOS. APLANADO INTERIOR CON MORTERO CEMENTO-ARENA 1:3
ACABADO PULIDO FINO. CIMBRA DE MADERA. (SEGUN PLANO TIPO V.C. 1958).
CAJA CON TAPA PARA OPERACION DE VALVULA TIPO 2, DE 60 A 75 MM. DE DIAM.
1112000033
CAJAS PARA OPERACION DE VALVULAS DE MURO DE TABIQUE RECOCIDO Caja 3.00
JUNTEADO CON MORTERO CEMENTO-ARENA 1:3. CON TAPA DE CONCRETO F'c=
200 Kg/Cm2 DE 10Cm. ESPESOR. INCLUYE: EXCAVACION, PLANTILLA DE
CONCRETO F'c= 100 Kg/CM2 DE 6CM ESPESOR. PISO DE CONCRETO F'c= 150
Kg/CM2 DE 7 CM ESPESOR REFORZADO CON VARILLA No. 3 A CADA 25 CM. AMBOS
LADOS. APLANADO INTERIOR CON MORTERO CEMENTO-ARENA 1:3 ACABADO
PULIDO FINO. CIMBRA DE MADERA. (SEGUN PLANO TIPO V.C. 1958).CAJA CON
TAPA PARA OPERACION DE VALVULA TIPO 3, DE 100 A 150 MM. DE DIAM. INCLUYE
2043005643
SUMINISTRO DE TAPAS PARA CAJA DE VALVULA (MARCO C/TAPA REFORZADO DE PZA 8.00
50 X 50 CMS.). INCLUYE TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
1123001323
SUMINISTRO Y COLOCACION DE CONTRA MARCO TIPO SENCILLO CENTRADO O PZA 5.00
DESCENTRADO DE 4" X 110 CMS. INCLUYE TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
1123001343
SUMINISTRO Y COLOCACION DE CONTRA MARCO TIPO SENCILLO CENTRADO O PZA 3.00
DESCENTRADO DE 4" X 140 CMS. INCLUYE TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
TOMA DOMICILIARIA
1308000023
1011000130
CORRECTA EJECUCION.
167
DE MEXICO 2021
CATALOGO DE OBRA
RUBRO: AGUA POTABLE

INSURGENTES

1020000010
1152000055
SUMINISTRO Y TENDIDO DE TUBO DE POLIETILENO "ALKITEC" DE 13 MM. DE ML 1,827.10
DIAMETRO, Tubería multicapa PE-AL-PE azul, 200 PSI @ 23°C; INCLUYE: ACARREOS,
INSTALACIÓN, PRUEBAS, CORTES, AJUSTES, DESPERDICIOS, LIMPIEZA,
HERRAMIENTA MENOR, MANO DE OBRA Y TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
1020000023
PRODUCTO DE EXCAVACION; INCLUYE: AGUA PARA SU HUMEDAD OPTIMA, MANO
EJECUCION.
2044002183
SUMINISTRO DE ABRAZADERA TOMA DOMICILIARIA DE: 75x13mm 3"x1/2" INCLUYE PZA 113.00
2044002203
SUMINISTRO DE ABRAZADERA TOMA DOMICILIARIA DE: 100x13mm 4"x1/2" INCLUYE PZA 100.00
1117000013
EJECUCION.
1129000423
SUMINISTRO Y COLOCACION DE PIEZAS ESPECIALES DE FIERRO GALVANIZADO, PZA 426.00
INCLUYE: MANO DE OBRA, FLETES, MANIOBRAS LOCALES Y PRUEBAS. CODO
REFORZADO DE 13MM (1/2") X 90 GRADOS. INCLUYE TODO LO NECESARIO PARA
SU CORRECTA EJECUCION.
1129001113
SUMINISTRO Y COLOCACION DE PIEZAS ESPECIALES DE FIERRO GALVANIZADO, M 255.60
INCLUYE: MANO DE OBRA, FLETES, MANIOBRAS LOCALES Y PRUEBAS. NIPLE DE
Fo.Go. DE 13MM (1/2") DE DIAMETRO INCLUYE TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
1129000633
SUMINISTRO Y COLOCACION DE PIEZAS ESPECIALES DE FIERRO GALVANIZADO, PZA 213.00
INCLUYE: MANO DE OBRA, FLETES, MANIOBRAS LOCALES Y PRUEBAS. TAPON
MACHO DE 13 MM (1/2") DE DIAMETRO INCLUYE TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
1152000056
SUMINISTRO Y COLOCACION DE ADAPTADOR MACHO 3GXPA DE 13MM (1/2") DE PZA 213.00
DIAM., INCLUYE: MATERIALES, ACARREOS, MANO DE OBRA, HERRAMIENTA MENOR
Y TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
168
DE MEXICO 2021
CATALOGO DE OBRA
RUBRO: AGUA POTABLE

INSURGENTES

1152000057
SUMINISTRO Y COLOCACION DE ADAPTADOR HEMBRA 3GXPA DE 13MM (1/2") DE PZA 213.00
DIAM., INCLUYE: MATERIALES, ACARREOS, MANO DE OBRA, HERRAMIENTA MENOR
Y TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
1152000058
SUMINISTRO Y COLOCACIÓN DE VALVULA DE INSERCION DE 13MM (1/2") DE PZA 213.00
DIAMETRO. INCLUYE: ACARREOS, INSTALACIÓN, PRUEBAS, AJUSTES, LIMPIEZA,
CORRECTA EJECUCION.
1307000023
CONCRETO F’c=150 KG/CM2 FABRICADO CON MAQUINA REVOLVEDORA EN OBRA M3 1.92
PARA CIMENTACIÓN. EL TAMAÑO MÁXIMO DEL AGREGADO SERÁ DE (3/4") EL
BANCO DE AGREGADOS DEBERA SER APROBADO POR LA COMISION DE CAMINOS.
INCLUYE: MATERIALES, MANO DE OBRA, EQUIPO, HERRAMIENTA MENOR,
ACARREO, MUESTREO, COLADO, VIBRADO, CURADO Y DESPERDICIOS. INCLUYE
1108000282
3008000032
CORRECTA EJECUCION.
169
MEXICO 2021
INCIDENCIA: DIRECTA
RUBRO: AGUA POTABLE
INSURGENTES

RED DE AGUA POTABLE $ 281,931.45
TOMA DOMICILIARIA $ 178,665.97
VALVULAS DE SECCIONAMIENTO $ 403,854.30
SUBTOTAL $ 864,451.72
IVA 16% $ 138,312.28
TOTAL $ 1,002,764.00

(UN MILLON DOS MIL SETECIENTOS SESENTA Y CUATRO PESOS 00/100 M.N.)

VIGENCIA: 2020
170
MEXICO 2021
RUBRO: AGUA POTABLE

INSURGENTES

RED DE AGUA POTABLE
1308000023
1011000130
EXCAVACION A MANO PARA ZANJAS EN MATERIAL "B" EN SECO INCLUYE M3 53.63 $ 240.08 $ 12,875.49
AFLOJE EXTRACCION DEL MATERIAL, AMACICE O LIMPIEZA DE PLANTILLA Y
TALUDES, REMOCION, TRASPALEOS VERTICALES PARA SU EXTRACCION Y
1011000150
1011000170
EN MATERIAL "C" EN SECO, CON EXTRACCION DE REZAGA A MANO, INCLUYE:
DEL EJE DE LA MISMA Y CONSERVACION DE LA EXCAVACION HASTA LA
INSTALACION SATISFACTORIA DE LA TUBERIA DE 0.00 A 2.00 MTS. DE
PROFUNDIDAD INCLUYE TODO LO NECESARIO PARA SU CORRECTA
EJECUCION.
1020000010
LA PLANTILLA Y CONSTRUCCION DEL APOYO SEMICIRCULAR, PARA PERMITIR
EL APOYO COMPLETO DE LA TUBERIA. PLANTILLA CON MATERIAL "A" Y/O "B"
1020000053
RELLENO APISONADO Y COMPACTADO CON MATERIAL DE BANCO EN CAPAS M3 198.91 $ 327.34 $ 65,111.20
DE 0.20 M. DE ESPESOR AL 90% PRUEBA PROCTOR. CON EQUIPO MANUAL
INCLUYE: MATERIALES, MANO DE OBRA Y HERRAMIENTA. INCLUYE TODO LO
1020000023
MATERIAL PRODUCTO DE EXCAVACION; INCLUYE: AGUA PARA SU HUMEDAD
OPTIMA, MANO DE OBRA Y HERRAMIENTA. INCLUYE TODO LO NECESARIO
1121000103
SUMINISTRO, INSTALACION, JUNTEO Y PRUEBA DE TUBERIA P.V.C., CON M 580.07 $ 71.97 $ 41,747.64
CAMPANA DE 75 MM. (3") DE DIAMETRO RD-32.5, INCLUYE: ANILLOS,
LUBRICANTES, BAJADA DE MATERIAL Y EQUIPO PARA PRUEBA, FLETES Y
EJECUCION.
SUBTOTAL: $ 217,952.00
ACUMULADO: $ 217,952.00
171
MEXICO 2021
RUBRO: AGUA POTABLE

INSURGENTES

1121000123
SUMINISTRO, INSTALACION, JUNTEO Y PRUEBA DE TUBERIA P.V.C., CON M 298.85 $ 104.50 $ 31,229.83
CAMPANA DE 100 MM. (4") DE DIAMETRO RD-32.5, INCLUYE: ANILLOS,
LUBRICANTES, BAJADA DE MATERIAL Y EQUIPO PARA PRUEBAS, FLETES Y
EJECUCION.
PIEZAS ESPECIALES
2044000863
SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C.: COPLE DE REPARACION DE PZA 1.00 $ 28.00 $ 28.00
50 MM. (2") DE DIAMETRO. INCLUYE TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
2044000873
63 MM. (2 1/2") DE DIAMETRO. INCLUYE TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
2044000883
CORRECTA EJECUCION.
2044000903
CORRECTA EJECUCION.
2044000563
SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C.: CODO DE 90G. DE 75MM. (3") PZA 1.00 $ 235.43 $ 235.43
DE DIAMETRO. INCLUYE TODO LO NECESARIO PARA SU CORRECTA
EJECUCION.
2044000783
SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C.: CODO DE 22G. DE 75 MM. (3") PZA 2.00 $ 194.59 $ 389.18
EJECUCION.
2044000063
SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C.: CRUZ DE 75 X 75 MM. (3" X 3") PZA 4.00 $ 335.43 $ 1,341.72
EJECUCION.
2044000103
SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C.: CRUZ DE 100 X 75 MM. (4" X PZA 1.00 $ 253.15 $ 253.15
3") DE DIAMETRO. INCLUYE TODO LO NECESARIO PARA SU CORRECTA
EJECUCION.
2044000323
SUMINISTRO DEPIEZAS ESPECIALES DE P.V.C.: TEE DE 75 X 75 MM. (3" X 3") PZA 2.00 $ 268.87 $ 537.74
EJECUCION.
2044000353
SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C.: TEE DE 100 MM X 75 MM. (4"X PZA 1.00 $ 185.99 $ 185.99
3") DE DIAMETRO. INCLUYE TODO LO NECESARIO PARA SU CORRECTA
EJECUCION.
SUBTOTAL: $ 35,415.92
ACUMULADO: $ 253,367.91
172
MEXICO 2021
RUBRO: AGUA POTABLE

INSURGENTES

2044000383
SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C.: TEE DE 160 X 100 MM. (6" X 4") PZA 2.00 $ 437.70 $ 875.40
EJECUCION.
2044001163
SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C.: REDUCCION CAMPANA DE PZA 1.00 $ 84.04 $ 84.04
75MM X 50 MM. (3" X 2") DE DIAMETRO. INCLUYE TODO LO NECESARIO PARA
2044001173
SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C.: REDUCCION CAMPANA DE PZA 4.00 $ 168.19 $ 672.76
75MM X 63 MM. (3" X 2 1/2") DE DIAMETRO. INCLUYE TODO LO NECESARIO
1117000013
INSTALACION, JUNTEO Y PRUEBA PARA PIEZAS ESPECIALES DE P.V.C. Y PZA 25.00 $ 59.19 $ 1,479.75
ABRAZADERAS PARA TOMAS DOMICILIARIAS DE 38MM A 100 MM. (1 1/2" A 4" )
DE DIAMETRO, INCLUYE: COLOCACION DEL LUBRICANTE Y ANILLOS DE HULE,
MANO DE OBRA, HERRAMIENTA MENOR. BAJADA DE MATERIAL, EQUIPO
PARA PRUEBA Y MANIOBRAS LOCALES. INCLUYE TODO LO NECESARIO PARA
1117000023
INSTALACION, JUNTEO Y PRUEBA PARA PIEZAS ESPECIALES DE PVC Y PZA 4.00 $ 78.89 $ 315.56
ABRAZADERAS PARA TOMAS DOMICILIARIAS DE 150MM A 250 MM. (6" A 10" )
1307000023
CONCRETO F’c=150 KG/CM2 FABRICADO CON MAQUINA REVOLVEDORA EN M3 0.78 $ 3,144.08 $ 2,452.38
OBRA PARA CIMENTACIÓN. EL TAMAÑO MÁXIMO DEL AGREGADO SERÁ DE
(3/4") EL BANCO DE AGREGADOS DEBERA SER APROBADO POR LA COMISION
DE CAMINOS. INCLUYE: MATERIALES, MANO DE OBRA, EQUIPO,
HERRAMIENTA MENOR, ACARREO, MUESTREO, COLADO, VIBRADO, CURADO
Y DESPERDICIOS. INCLUYE TODO LO NECESARIO PARA SU CORRECTA
EJECUCION.
1108000282
3008000032
SUBTOTAL: $ 20,485.92
ACUMULADO: $ 273,853.83
173
MEXICO 2021
RUBRO: AGUA POTABLE

INSURGENTES

1108000011
ACARREO EN CARRETILLA DE TIERRA Y MATERIAL MIXTO PRODUCTO DE M3 119.35 $ 67.68 $ 8,077.61
EXCAVACIONES Y/O DEMOLICIONES, INCLUYE: CARGA Y DESCARGA EN
ESTACIONES DE 20 MTS, MEDIDO SUELTO. PRIMERA ESTACIÓN Y TODO
VALVULAS DE SECCIONAMIENTO
1125000033
SUMINISTRO E INSTALACION DE VALVULA DE SECCIONAMIENTO TIPO PZA 5.00 $ 4,606.28 $ 23,031.40
COMPUERTA DE Fo.Fo. V/F CON BRIDA, INCLUYE: LIMPIEZA E INSTALACION DE
LA PIEZA ASI COMO PRUEBA HIDROSTATICA (JUNTO CON TUBERIA) DE 76
MM. (3") DE DIAMETRO INCLUYE TODO LO NECESARIO PARA SU CORRECTA
EJECUCION.
1125000043
SUMINISTRO E INSTALACION DE VALVULA DE SECCIONAMIENTO TIPO PZA 3.00 $ 6,422.60 $ 19,267.80
COMPUERTA DE Fo.Fo. V/F CON BRIDA, INCLUYE: LIMPIEZA E INSTALACION DE
LA PIEZA ASI COMO PRUEBA HIDROSTATICA (JUNTO CON TUBERIA) DE 102
MM. (4") DE DIAMETRO INCLUYE TODO LO NECESARIO PARA SU CORRECTA
EJECUCION.
2044001953
SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C: EMPAQUE BRIDA DE 75 MM. PZA 10.00 $ 43.04 $ 430.40
EJECUCION.
2044001963
SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C: EMPAQUE BRIDA DE 100 MM. PZA 6.00 $ 48.75 $ 292.50
EJECUCION.
2044001333
SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C.: EXTREMIDAD ESPIGA DE 75 PZA 5.00 $ 225.63 $ 1,128.15
EJECUCION.
2044001343
SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C.: EXTREMIDAD ESPIGA DE 100 PZA 3.00 $ 336.11 $ 1,008.33
EJECUCION.
2044001443
SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C.: EXTREMIDAD CAMPANA DE PZA 5.00 $ 248.81 $ 1,244.05
CORRECTA EJECUCION.
2044001453
SUMINISTRO DE PIEZAS ESPECIALES DE P.V.C.: EXTREMIDAD CAMPANA DE PZA 3.00 $ 371.10 $ 1,113.30
CORRECTA EJECUCION.
2043000533
SUMINISTRO DE TORNILLO CABEZA HEXAGONAL CON TUERCA 5/8" X 2 1/2". PZA 20.00 $ 24.26 $ 485.20
2043000543
SUMINISTRO DE TORNILLO CABEZA HEXAGONAL CON TUERCA DE 5/8" X 3". PZA 24.00 $ 27.48 $ 659.52
SUBTOTAL: $ 56,738.26
ACUMULADO: $ 330,592.08
174
MEXICO 2021
RUBRO: AGUA POTABLE

INSURGENTES

1117000013
1112000025
CAJAS PARA OPERACION DE VALVULAS DE MURO DE TABICON PRENSADO Caja 5.00 $ 3,106.78 $ 15,533.90
DE 15X20X40 CMS., JUNTEADO CON MORTERO CEMENTO-ARENA 1:3. CON
TAPA DE CONCRETO F'c= 200 Kg/Cm2 DE 10Cm. ESPESOR. INCLUYE:
EXCAVACION, PLANTILLA DE CONCRETO F'c= 100 Kg/CM2 DE 6CM ESPESOR.
PISO DE CONCRETO F'c= 150 Kg/CM2 DE 7 CM ESPESOR REFORZADO CON
VARILLA No. 3 A CADA 25 CM. AMBOS LADOS. APLANADO INTERIOR CON
MORTERO CEMENTO-ARENA 1:3 ACABADO PULIDO FINO. CIMBRA DE
MADERA. (SEGUN PLANO TIPO V.C. 1958). CAJA CON TAPA PARA OPERACION
DE VALVULA TIPO 2, DE 60 A 75 MM. DE DIAM. INCLUYE TODO LO NECESARIO
1112000033
CAJAS PARA OPERACION DE VALVULAS DE MURO DE TABIQUE RECOCIDO Caja 3.00 $ 18,329.85 $ 54,989.55
JUNTEADO CON MORTERO CEMENTO-ARENA 1:3. CON TAPA DE CONCRETO
F'c= 200 Kg/Cm2 DE 10Cm. ESPESOR. INCLUYE: EXCAVACION, PLANTILLA DE
CONCRETO F'c= 100 Kg/CM2 DE 6CM ESPESOR. PISO DE CONCRETO F'c= 150
Kg/CM2 DE 7 CM ESPESOR REFORZADO CON VARILLA No. 3 A CADA 25 CM.
AMBOS LADOS. APLANADO INTERIOR CON MORTERO CEMENTO-ARENA 1:3
ACABADO PULIDO FINO. CIMBRA DE MADERA. (SEGUN PLANO TIPO V.C.
1958).CAJA CON TAPA PARA OPERACION DE VALVULA TIPO 3, DE 100 A 150
MM. DE DIAM. INCLUYE TODO LO NECESARIO PARA SU CORRECTA
EJECUCION.
2043005643
SUMINISTRO DE TAPAS PARA CAJA DE VALVULA (MARCO C/TAPA PZA 8.00 $ 4,502.51 $ 36,020.08
REFORZADO DE 50 X 50 CMS.). INCLUYE TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
1123001323
SUMINISTRO Y COLOCACION DE CONTRA MARCO TIPO SENCILLO CENTRADO PZA 5.00 $ 2,581.45 $ 12,907.25
O DESCENTRADO DE 4" X 110 CMS. INCLUYE TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
1123001343
SUMINISTRO Y COLOCACION DE CONTRA MARCO TIPO SENCILLO CENTRADO PZA 3.00 $ 2,886.82 $ 8,660.46
O DESCENTRADO DE 4" X 140 CMS. INCLUYE TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
TOMA DOMICILIARIA
1308000023
1011000130
SUBTOTAL: $ 231,871.64
ACUMULADO: $ 562,463.73
175
MEXICO 2021
RUBRO: AGUA POTABLE

INSURGENTES

1020000010
1152000055
SUMINISTRO Y TENDIDO DE TUBO DE POLIETILENO "ALKITEC" DE 13 MM. DE ML 1,827.10 $ 47.19 $ 86,220.85
DIAMETRO, Tubería multicapa PE-AL-PE azul, 200 PSI @ 23°C; INCLUYE:
ACARREOS, INSTALACIÓN, PRUEBAS, CORTES, AJUSTES, DESPERDICIOS,
LIMPIEZA, HERRAMIENTA MENOR, MANO DE OBRA Y TODO LO NECESARIO
1020000023
MATERIAL PRODUCTO DE EXCAVACION; INCLUYE: AGUA PARA SU HUMEDAD
2044002183
SUMINISTRO DE ABRAZADERA TOMA DOMICILIARIA DE: 75x13mm 3"x1/2" PZA 113.00 $ 67.98 $ 7,681.74
2044002203
SUMINISTRO DE ABRAZADERA TOMA DOMICILIARIA DE: 100x13mm 4"x1/2" PZA 100.00 $ 93.11 $ 9,311.00
1117000013
1129000423
SUMINISTRO Y COLOCACION DE PIEZAS ESPECIALES DE FIERRO PZA 426.00 $ 34.72 $ 14,790.72
GALVANIZADO, INCLUYE: MANO DE OBRA, FLETES, MANIOBRAS LOCALES Y
PRUEBAS. CODO REFORZADO DE 13MM (1/2") X 90 GRADOS. INCLUYE TODO
1129001113
SUMINISTRO Y COLOCACION DE PIEZAS ESPECIALES DE FIERRO M 255.60 $ 88.93 $ 22,730.51
PRUEBAS. NIPLE DE Fo.Go. DE 13MM (1/2") DE DIAMETRO INCLUYE TODO LO
1129000633
SUMINISTRO Y COLOCACION DE PIEZAS ESPECIALES DE FIERRO PZA 213.00 $ 20.04 $ 4,268.52
PRUEBAS. TAPON MACHO DE 13 MM (1/2") DE DIAMETRO INCLUYE TODO LO
1152000056
SUMINISTRO Y COLOCACION DE ADAPTADOR MACHO 3GXPA DE 13MM (1/2") PZA 213.00 $ 93.28 $ 19,868.64
DE DIAM., INCLUYE: MATERIALES, ACARREOS, MANO DE OBRA,
HERRAMIENTA MENOR Y TODO LO NECESARIO PARA SU CORRECTA
EJECUCION.
SUBTOTAL: $ 231,113.04
ACUMULADO: $ 793,576.77
176
MEXICO 2021
RUBRO: AGUA POTABLE

INSURGENTES

1152000057
SUMINISTRO Y COLOCACION DE ADAPTADOR HEMBRA 3GXPA DE 13MM (1/2") PZA 213.00 $ 78.16 $ 16,648.08
DE DIAM., INCLUYE: MATERIALES, ACARREOS, MANO DE OBRA,
EJECUCION.
1152000058
SUMINISTRO Y COLOCACIÓN DE VALVULA DE INSERCION DE 13MM (1/2") DE PZA 213.00 $ 226.17 $ 48,174.21
DIAMETRO. INCLUYE: ACARREOS, INSTALACIÓN, PRUEBAS, AJUSTES,
LIMPIEZA, HERRAMIENTA MENOR, MANO DE OBRA Y TODO LO NECESARIO
1307000023
CONCRETO F’c=150 KG/CM2 FABRICADO CON MAQUINA REVOLVEDORA EN M3 1.92 $ 3,144.08 $ 6,036.63
OBRA PARA CIMENTACIÓN. EL TAMAÑO MÁXIMO DEL AGREGADO SERÁ DE
(3/4") EL BANCO DE AGREGADOS DEBERA SER APROBADO POR LA COMISION
DE CAMINOS. INCLUYE: MATERIALES, MANO DE OBRA, EQUIPO,
HERRAMIENTA MENOR, ACARREO, MUESTREO, COLADO, VIBRADO, CURADO
EJECUCION.
1108000282
ACARREOS EN CAMIÓN CON CARGA MECÁNICA, DEL PRODUCTO DE LAS M3 0.28 $ 44.79 $ 12.54
3008000032
ACARREOS EN CAMIÓN DE TIERRA Y MATERIAL MIXTO, PRODUCTO DE LAS M3-Km 0.233 $ 14.88 $ 3.47
SUBTOTAL: $ 70,874.93
ACUMULADO: $ 864,451.70
177
FONDO DE APORTACIONES PARA LA INFRAESTRUCTURA SOCIAL MUNICIPAL Y DEMARCACIONES
TERRITORIALES DE LA CIUDAD DE MEXICO 2021
RUBRO: AGUA POTABLE

SUBCLASIFICACION: RED O SISTEMA DE AGUA ENTUBADA
OBRA O PROYECTO: CONSTRUCCION DE RED O SISTEMA DE AGUA POTABLE EN FRACCIONAMIENTO INSURGENTES
TA BLA DE NODOS
PAV. LONGITUD
USUARIOS TRAMO DIAMETRO LARGO T.N. PAV. MIXTO PAV.HIDRA
ADOQUINADO
ASFALTO
TOTAL
OBSERVACIONES
0 1-2 3" 24.00 24.00 24.00 CALLE 8A NORTE DIAGONAL Y AV ANTONIO DAMIANO CAJAS
13 2-3 3" 64.62 64.62 64.62 AV ANTONIO DAMIANO CAJAS ÷ C. 17A. PTE Y C. 15A. PRIV PTE
0 3-26 3" 12.00 12.00 12.00 DISPARO C. 15A. PRIV PTE
11 3-4 3" 47.07 47.07 47.07 AV ANTONIO DAMIANO CAJAS ÷ C. 15A. PRIV PTE Y C. 15A. PRIV PTE
7 4-5 3" 23.20 23.20 23.20 AV. ANTONIO DAMIANO CAJAS ÷ C. 15A. PRIV PTE Y C. 13A PRIV PTE
10 5-6 3" 27.18 27.18 27.18 AV. ANTONIO DAMIANO CAJAS ÷ C. 15A. PRIV PTE Y C. 13A PRIV PTE
0 6-22 3" 12.00 12.00 12.00 DISPARO C. 13A PRIV PTE
2 6-7 3" 10.46 10.46 10.46 AV. ANTONIO DAMIANO CAJAS ÷ C. 13A PRIV PTE Y C. 13A PRIV PTE
0 7-21 3" 18.00 18.00 18.00 DISPARO C. 13A PRIV PTE
14 7-8 3" 55.09 55.09 55.09 AV. ANTONIO DAMIANO CAJAS ÷ C. 13A PRIV PTE Y C. 13A PTE
0 8-20 4" 12.00 12.00 12.00 DISPARO C. 13A PTE
0 8-19 4" 18.00 18.00 18.00 DISPARO C. 13A PTE
18 8-9 3" 50.19 50.19 50.19 AV. ANTONIO DAMIANO CAJAS ÷ C. 13A PTE
0 9-18 3" 12.00 12.00 12.00 DISPARO C. 13A PTE
0 9-17 3" 18.00 18.00 18.00 DISPARO C. 13A PTE
16 9-10 3" 48.31 48.31 48.31 AV. ANTONIO DAMIANO CAJAS ÷ C. 13A PTE Y C. BELISARIO DOMINGUEZ
0 10-15 3" 12.00 12.00 12.00 DISPARO C. BELISARIO DOMINGUEZ
0 10-16 3" 18.00 18.00 18.00 DISPARO C. BELISARIO DOMINGUEZ
11 10-11 3" 39.25 39.25 39.25 AV. ANTONIO DAMIANO CAJAS ÷ C. BELISARIO DOMINGUEZ Y C. 11A PTE
11 11-12 3" 40.70 40.70 40.70 AV. ANTONIO DAMIANO CAJAS ÷ C. BELISARIO DOMINGUEZ Y C. 11A PTE
50 12-14 4" 157.75 157.75 157.75 C. 11A PTE ÷ AV. 14A. PRIV. NORTE Y AV. ANTONIO DAMIANO CAJAS
50 12-13 4" 111.10 111.10 111.10 C. 11A PTE Y AV. ANTONIO DAMIANO CAJAS Y AV. 12A. NORTE
213 878.92 878.92 0.00 0.00 0.00 0.00 878.92
178
FONDO DE APORTACIONES PARA LA INFRAESTRUCTURA SOCIAL MUNICIPAL Y DEMARCACIONES TERRITORIALES DE LA CIUDAD DE MEXICO 2021
RUBRO: AGUA POTABLE

SUBCLASIFICACION: RED O SISTEMA DE AGUA ENTUBADA
LONG TOMA EXC - 1/2 ZANJA LONG TOTAL DEMOLICION #TOMA X LONG TOTAL TOMAS EXC LONG TOTAL BANQUETA
ANCHO DE LONG TOTAL TUBERIA
DIAMETRO LONG LONG LINEA (LTEL) ; LONG - LBANQUETA #TOMA X LONG #TOMA X LONG BANQUETA
TOMAS # TOMAS # TOMAS BANQUETA TIPO DE PAV #TOMA X LONG TOMA +0.50 M
DEL TOMA TOMA (LTEC) (LTDL) ; (LTDC) (LTTL) ; (LTTC) (LTBL) ; (LTBC)
TRAMO POR LARGA CORTAS (MAYOR) EN EL OBSERVACIONES
TRAMO DE LARGA CORTA TRAMO
TRAMO (TL) (TC) TOMA TOMA
L TOMA LARGA L TOMA CORTA LT TOMA LARGA LT TOMA CORTA
LTT TOMA LTT TOMA
L BANQUETA TOMA
L BANQUETA
LRTL LRTC
LA RED (LTL) (LTC) LARGA CORTA LARGA CORTA TOMA CORTA
(TL-1/2ZANJA) (TC-1/2ZANJA) (LTEL-BTL)*TL (LTEC-BTC)*TC LARGA (TL*BTL) (TL*(LTL+0.50) (TC*(LTC+0.50)
(BTL) (BTC) (TL*LTEL) (TC*LTEC) (TC*BTC)
1-2 3" 0 0.00 0.00 10.00 5.40 1.50 1.50 T.N. 9.70 5.10 CALLE 8A NORTE DIAGONAL Y AV ANTONIO DAMIANO CAJAS
2-3 3" 13 8.00 5.00 10.00 5.40 1.50 1.50 T.N. 9.70 5.10 65.60 18.00 77.60 25.50 12.00 7.50 84.00 29.50 AV ANTONIO DAMIANO CAJAS ÷ C. 17A. PTE Y C. 15A. PRIV PTE
3-26 3" 0 0.00 0.00 10.00 5.40 1.50 1.50 T.N. 9.70 5.10 DISPARO C. 15A. PRIV PTE
3-4 3" 11 6.00 5.00 10.00 5.40 1.50 1.50 T.N. 9.70 5.10 49.20 18.00 58.20 25.50 9.00 7.50 63.00 29.50 AV ANTONIO DAMIANO CAJAS ÷ C. 15A. PRIV PTE Y C. 15A. PRIV PTE
4-5 3" 7 4.00 3.00 10.00 5.40 1.50 1.50 T.N. 9.70 5.10 32.80 10.80 38.80 15.30 6.00 4.50 42.00 17.70 AV. ANTONIO DAMIANO CAJAS ÷ C. 15A. PRIV PTE Y C. 13A PRIV PTE
5-6 3" 10 6.00 4.00 10.00 5.40 1.50 1.50 T.N. 9.70 5.10 49.20 14.40 58.20 20.40 9.00 6.00 63.00 23.60 AV. ANTONIO DAMIANO CAJAS ÷ C. 15A. PRIV PTE Y C. 13A PRIV PTE
6-22 3" 0 0.00 0.00 10.00 5.40 1.50 1.50 T.N. 9.70 5.10 DISPARO C. 13A PRIV PTE
6-7 3" 2 1.00 1.00 10.00 5.40 1.50 1.50 T.N. 9.70 5.10 8.20 3.60 9.70 5.10 1.50 1.50 10.50 5.90 AV. ANTONIO DAMIANO CAJAS ÷ C. 13A PRIV PTE Y C. 13A PRIV PTE
7-21 3" 0 0.00 0.00 10.00 5.40 1.50 1.50 T.N. 9.70 5.10 DISPARO C. 13A PRIV PTE
7-8 3" 14 8.00 6.00 10.00 5.40 1.50 1.50 T.N. 9.70 5.10 65.60 21.60 77.60 30.60 12.00 9.00 84.00 35.40 AV. ANTONIO DAMIANO CAJAS ÷ C. 13A PRIV PTE Y C. 13A PTE
8-20 4" 0 0.00 0.00 10.00 5.40 1.50 1.50 T.N. 9.70 5.10 DISPARO C. 13A PTE
8-19 4" 0 0.00 0.00 10.00 5.40 1.50 1.50 T.N. 9.70 5.10 DISPARO C. 13A PTE
8-9 3" 18 10.00 8.00 10.00 5.40 1.50 1.50 T.N. 9.70 5.10 82.00 28.80 97.00 40.80 15.00 12.00 105.00 47.20 AV. ANTONIO DAMIANO CAJAS ÷ C. 13A PTE
9-18 3" 0 0.00 0.00 10.00 5.40 1.50 1.50 T.N. 9.70 5.10 DISPARO C. 13A PTE
9-17 3" 0 0.00 0.00 10.00 5.40 1.50 1.50 T.N. 9.70 5.10 DISPARO C. 13A PTE
9-10 3" 16 9.00 7.00 10.00 5.40 1.50 1.50 T.N. 9.70 5.10 73.80 25.20 87.30 35.70 13.50 10.50 94.50 41.30 AV. ANTONIO DAMIANO CAJAS ÷ C. 13A PTE Y C. BELISARIO DOMINGUEZ
10-15 3" 0 0.00 0.00 10.00 5.40 1.50 1.50 T.N. 9.70 5.10 DISPARO C. BELISARIO DOMINGUEZ
10-16 3" 0 0.00 0.00 10.00 5.40 1.50 1.50 T.N. 9.70 5.10 DISPARO C. BELISARIO DOMINGUEZ
10-11 3" 11 6.00 5.00 10.00 5.40 1.50 1.50 T.N. 9.70 5.10 49.20 18.00 58.20 25.50 9.00 7.50 63.00 29.50 AV. ANTONIO DAMIANO CAJAS ÷ C. BELISARIO DOMINGUEZ Y C. 11A PTE
11-12 3" 11 6.00 5.00 10.00 5.40 1.50 1.50 T.N. 9.70 5.10 49.20 18.00 58.20 25.50 9.00 7.50 63.00 29.50 AV. ANTONIO DAMIANO CAJAS ÷ C. BELISARIO DOMINGUEZ Y C. 11A PTE
12-14 4" 50 30.00 20.00 10.00 5.40 1.50 1.50 T.N. 9.70 5.10 246.00 72.00 291.00 102.00 45.00 30.00 315.00 118.00 C. 11A PTE ÷ AV. 14A. PRIV. NORTE Y AV. ANTONIO DAMIANO CAJAS
12-13 4" 50 30.00 20.00 10.00 5.40 1.50 1.50 T.N. 9.70 5.10 246.00 72.00 291.00 102.00 45.00 30.00 315.00 118.00 C. 11A PTE Y AV. ANTONIO DAMIANO CAJAS Y AV. 12A. NORTE
213 124 89
179
MEXICO 2021
RUBRO: AGUA POTABLE

INSURGENTES


(MACRO)
180
RUBRO: AGUA POTABLE



(MICRO)
SIMBOLOGIA
No. ZAP 0047 A
TRAZO OBRA
LIMITE ZAP
CALLES B

14A. PRIV. NORTE
A 579114.06 m E 1649292.55 m N
C
B 579045.60 m E 1649210.04 m N
C 578997.86 m E 1649049.16 m N
D 578942.46 m E 1648938.50 m N E
E 578809.39 m E 1649006.23 m N
F 579037.22 m E 1648889.30 m N
181
2021
INCIDENCIA: DIRECTA
OBRA O PROYECTO: CONSTRUCCION DE DRENAJE PLUVIAL EN FRACCIONAMIENTO

INSURGENTES
No. DE ZAP: 0047
IMPORTE: $ 4,174,512.00
MARZO 2021
182
MEXICO 2021
CLAVE
INCIDENCIA: DIRECTA

INSURGENTES)
No. DE ZAP: 0047
NOMBRE DE LA OBRA O PROYECTO: CONSTRUCCION DE DRENAJE PLUVIAL EN FRACCIONAMIENTO INSURGENTES
INVERSION 2021
$ 4,174,512.00 $ 4,174,512.00 $ - $ -

X 70% 70% 0% 70%
LA PRESENTE OBRA TIENE LA FINALIDAD DE CONSTRUIR EL DRENAJE PLUVIAL EN AVENIDA ANTONIO DAMIANO CAJAS ENTRE 17A CALLE PONIENTE Y 11A CALLE
PONIENTE, 11A CALLE PONIENTE ENTRE 12A AVENIDA NORTE Y AVENIDA ANTONIO DAMIANO CAJAS, EN LA LOCALIDAD DE TAPACHULA DE CORDOVA Y ORDOÑEZ
(FRACCIONAMIENTO INSURGENTES), MUNICIPIO DE TAPACHULA, CHIAPAS. PARA LO CUAL SE LLEVARAN A CABO LAS SIGUIENTES ACCIONES: CONSTRUCCION DE
DRENAJE PLUVIAL EN AVENIDA ANTONIO DAMIANO CAJAS ENTRE 17A CALLE PONIENTE Y 11A CALLE PONIENTE, 11A CALLE PONIENTE ENTRE 12A AVENIDA NORTE Y
AVENIDA ANTONIO DAMIANO CAJAS CONSISTENTE EN SUMINISTRO Y COLOCACION DE 461.23 ML DE TUBO DE POLIETILENO DE ALTA DENSIDAD (ADS O SIMILAR) DE 30"
PLUVIAL, CON CAMPANA Y EMPAQUE, LUBRICANTE, CUMPLIENDO CON LAS NORMAS AASHTO M252-09 Y AASHTO M294-13, NMX-T-021-SCFI-10 Y ASTM F477-14; LA
CONSTRUCCION DE POZOS TIPO CAJA, BOCAS DE TORMENTA Y ESTRUCTURAS DE DESFOGUE ARMADO CON VARILLAS DE 3/8" Y CONCRETO FĆ= 200 KG/CM2
PREMEZCLADO; REJILLAS ESTRUCTURALES DE SOLERA DE 2" X 1/4" Y DE 4" X 3/8" DE ESP CON REFUERZOS LONGITUDINALES CON VARILLA REDONDA LISA DE 3/8".

ML 461.23 ABRIL 2021 JUNIO 2021

PERSONAS T H M
Directos 3122 1470 1652
Indirectos 353706 171610 182096

183
DE MEXICO 2021
CATALOGO DE OBRA

OBRA O PROYECTO: CONSTRUCCION DE DRENAJE PLUVIAL EN FRACCIONAMIENTO INSURGENTES


DRENAJE PLUVIAL
RED PLUVIAL
1308000023
1011000150
EXCAVACION CON MAQUINA PARA ZANJAS EN MATERIAL "B", EN SECO, CON M3 1,450.98
1011000130
CORRECTA EJECUCION.
1011000140
CORRECTA EJECUCION.
1011000170
1011000180
SATISFACTORIA DE LA TUBERIA: DE 2.00 A 4.00 MTS. DE PROFUNDIDAD INCLUYE
1024000023
ADEME ABIERTO DE MADERA HASTA 3.00 M. DE PROFUNDIDAD CON FORRO M2 661.58
VERTICAL DE TABLON DE MADERA 2" ESPESOR SEPARADO 30CM ENTRE TABLON
Y TABLON, REFUERZO (ARRASTRE) HORIZONTAL CON BARROTES, POLINES PARA
CUÑAS DE APOYO INCLUYE: MATERIALES, MANO DE OBRA PARA SU
FABRICACION, COLOCACION Y RETIRO, HERRAMIENTA MENOR. INCLUYE TODO LO
184
DE MEXICO 2021
CATALOGO DE OBRA



1020000010
1020000053
RELLENO APISONADO Y COMPACTADO CON MATERIAL MEJORADO EN CAPAS DE M3 515.20
2250000190
SUMINISTRO Y COLOCACION DE TUBO DE POLIETILENO DE ALTA DENSIDAD (ADS ML 461.23
O SIMILAR) DE 30" PLUVIAL, CON CAMPANA Y EMPAQUE, LUBRICANTE.
CUMPLIENDO CON LAS NORMAS AASHTO M252-09 Y AASHTO M294-13, NMX-T-021-
SCFI-10 Y ASTM F477-14; INCLUYE: ACARREO, MANIOBRA DE COLOCACION,
CONEXIONES, NIVELADO, HERRAMIENTA MENOR Y MANO DE OBRA. INCLUYE
1020000023
RELLENO COMPACTADO EN ZANJAS CON PIZON DE MANO UTILIZANDO MATERIAL M3 1,019.22
PRODUCTO DE EXCAVACION, INCLUYE: AGUA PARA SU HUMEDAD OPTIMA, MANO
EJECUCION.
1108000282
3008000032
CORRECTA EJECUCION.
POZOS TIPO CAJA

1308000023
1011000150
185
DE MEXICO 2021
CATALOGO DE OBRA



1011000130
CORRECTA EJECUCION.
1011000140
CORRECTA EJECUCION.
1011000170
1011000180
SATISFACTORIA DE LA TUBERIA: DE 2.00 A 4.00 MTS. DE PROFUNDIDAD INCLUYE
1307000013
CONCRETO F c=100 KG/CM2 FABRICADO A MANO EN OBRA PARA CIMENTACIÓN. M3 5.00
EL TAMAÑO MÁXIMO DEL AGREGADO SERÁ DE (3/4") EL BANCO DE AGREGADOS
DEBERA SER APROBADO POR LA SECRETARIA. INCLUYE: MATERIALES, MANO DE
OBRAHERRAMIENTA MENOR, ACARREO, MUESTREO, COLADO, VIBRADO, CURADO
EJECUCION.
1317000023
CIMBRA EN MUROS HASTA 3.00 M. DE ALTURA ACABADO APARENTE CON M2 388.55
CIMBRAPLAY Y MADERA DE PINO DE 3a. INCLUYE: CIMBRADO, ESCIMBRADO,
HERRAMIENTA, ANDAMIOS, MADERA DE PINO DE TERCERA PARA SOPORTE,
CONTRAVENTEO Y ARRASTRES. INCLUYE TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
1316000023
CIMBRA PARA LOSA CON CIMBRATRIPLAY DE PINO DE 16 MM. Y MADERA DE PINO M2 33.10
DE 3A. HASTA 3.60 MTS. ACABADO APARENTE, MEDIDA POR SUPERFICIE DE
CONTACTO, INCLUYE: MATERIA LES, MANO DE OBRA EN HABILITADO, CIMBRADO Y
DESCIMBRADO. INCLUYE TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
186
DE MEXICO 2021
CATALOGO DE OBRA



1323000093
ACERO DE REFUERZO EN ESTRUCTURA DIÁMETRO No. 3 Fy= 4200 KG/CM2 KG 5,299.76
INCLUYE: ACARREOS INTERNOS, SUMINISTRO EN OBRA, HABILITADO,
COLOCACIÓN, AMARRES, GANCHOS, TRASLAPES, DESPERDICIOS, SILLETAS,
DOBLECES, HERRAMIENTA MENOR Y MANO DE OBRA. INCLUYE TODO LO
1203000071
SUMINISTRO DE CONCRETO PREMEZCLADO F'c=200 KG/CM2 CON M3 58.07
CEMENTO R.N. TIRO DIRECTO, EL TAMAÑO MÁXIMO DEL AGREGADO SERÁ DE
(3/4"), INCLUYE: DESPERDICIO Y TODO LO NECESARIO PARA SU CORRECTA
EJECUCION.
1203000062
COLOCACION, VIBRADO Y CURADO DE CONCRETO PREMEZCLADO EN M3 58.07
CIMENTACION INCLUYE: MANO DE OBRA, HERRAMIENTA Y TODO LO
2250000190
SUMINISTRO Y COLOCACION DE TUBO DE POLIETILENO DE ALTA DENSIDAD (ADS ML 8.00
O SIMILAR) DE 30" PLUVIAL, CON CAMPANA Y EMPAQUE, LUBRICANTE.
CUMPLIENDO CON LAS NORMAS AASHTO M252-09 Y AASHTO M294-13, NMX-T-021-
SCFI-10 Y ASTM F477-14; INCLUYE: ACARREO, MANIOBRA DE COLOCACION,
CONEXIONES, NIVELADO, HERRAMIENTA MENOR Y MANO DE OBRA. INCLUYE
1020000023
EJECUCION.
2905000530
FABRICACION Y COLOCACION DE ESCALERA MARINA CON VARILLAS LISAS DE 3/4" M 15.27
DE DIAM. CON ESCALONES A CADA 40 CM. INCLUYE: SOLDADURA, ANCLAS DE
APOYO, PINTURA ANTICORROSIVA, ACARREOS FLETES Y MANIOBRAS Y TODO LO
SOPM.APA21.009
SUMINISTRO Y COLOCACION DE REJILLA ESTRUCTURAL PARA POZO DE LIMPIEZA M2 6.40
ARMADO EN EL CUERPO CON SOLERA, LOS REFUERZOS TRANSVERSAL CON
SOLERA DE 2" X 1/4" DE ESPESOR CON SEPARACION A CADA 4.8 CM DE CENTRO A
CENTRO Y LOS REFUERZOS LONGITUDINALES CON VARILLA REDONDA LISA DE
3/8" CON SEPARACION A CADA 10.2 CM DE CENTRO A CENTRO, EL MARCO
ELABORADO CON SOLERA DE 2" X 1/4" Y EL CONTRAMARCO CON SOLERA DE 2" X
1/4" DE ESPESOR CON ANCLAS DE SOLERA DE 2" X 1/4". Y 15 CM DE DESARROLLO
COLOCADOS CON UNA SEPARACION DE 50CM. INCLUYE: MATERIAL, MANO DE
OBRA, EQUIPO, HERRAMIENTA, FLETES, ANCLAS, HERRAJES, SOLDADURA CON
ELECTRODO 7018 A CORDON CORRIDO, LIMPIEZA, PINTURA PRIMARIO COMEX 100,
PINTURA DE ESMALTE ANTICORROSIVA COMEX FLASH COAT O SIMILAR EN
CALIDAD Y COSTO, ADEMAS DE TODO LONECESARIO PARA SU CORRECTA
EJECUCION.
1108000282
187
DE MEXICO 2021
CATALOGO DE OBRA



3008000032
CORRECTA EJECUCION.
BOCAS DE TORMENTA
1308000023
1011000150
1011000130
CORRECTA EJECUCION.
1011000170
1011000170
1307000013
CONCRETO F c=100 KG/CM2 FABRICADO A MANO EN OBRA PARA CIMENTACIÓN. M3 5.66
EL TAMAÑO MÁXIMO DEL AGREGADO SERÁ DE (3/4") EL BANCO DE AGREGADOS
DEBERA SER APROBADO POR LA SECRETARIA. INCLUYE: MATERIALES, MANO DE
OBRAHERRAMIENTA MENOR, ACARREO, MUESTREO, COLADO, VIBRADO, CURADO
EJECUCION.
1317000023
CIMBRA EN MUROS HASTA 3.00 M. DE ALTURA ACABADO APARENTE CON M2 170.70
CORRECTA EJECUCION.
188
DE MEXICO 2021
CATALOGO DE OBRA



1323000093
ACERO DE REFUERZO EN ESTRUCTURA DIÁMETRO No. 3 Fy= 4200 KG/CM2 KG 3,640.53
1203000071
CEMENTO R.N. TIRO DIRECTO, EL TAMAÑO MÁXIMO DEL AGREGADO SERÁ DE
(3/4"), INCLUYE: DESPERDICIO Y TODO LO NECESARIO PARA SU CORRECTA
EJECUCION.
1203000062
COLOCACION, VIBRADO Y CURADO DE CONCRETO PREMEZCLADO EN M3 37.30
1020000053
RELLENO APISONADO Y COMPACTADO CON MATERIAL MEJORADO EN CAPAS DE M3 4.43
1020000023
EJECUCION.
SOPM.APA21.008
SUMINISTRO Y COLOCACION DE REJILLA ESTRUCTURAL ARMADO EN EL CUERPO M2 44.26
CON SOLERA, LOS REFUERZOS TRANSVERSALES CON SOLERA DE 4" X 3/8" DE
ESPESOR CON SEPARACION A CADA 4.8 CM DE CENTRO A CENTRO Y LOS
REFUERZOS LONGITUDINALES CON VARILLA REDONDA LISA DE 3/8" CON
SEPARACION A CADA 10.2 CM DE CENTRO A CENTRO, EL MARCO ELABORADO
CON SOLERA DE 4" X 3/8" Y EL CONTRAMARCO CON SOLERA DE 4" X 3/8" DE
ESPESOR CON ANCLAS DE SOLERA DE 4" X 3/8". Y 15 CM DE DESARROLLO
COLOCADOS CON UNA SEPARACION DE 50CM. INCLUYE: MATERIAL, MANO DE
OBRA, EQUIPO, HERRAMIENTA, FLETES, ANCLAS, HERRAJES, SOLDADURA CON
ELECTRODO 7018 A CORDON CORRIDO, LIMPIEZA, PINTURA PRIMARIO COMEX 100,
EJECUCION.
1108000282
3008000032
CORRECTA EJECUCION.
189
MEXICO 2021
INCIDENCIA: DIRECTA

DRENAJE PLUVIAL $ 2,018,003.37
POZOS TIPO CAJA $ 634,377.50
BOCAS DE TORMENTA $ 946,336.37
SUBTOTAL $ 3,598,717.24
IVA 16% $ 575,794.76
TOTAL $ 4,174,512.00

(CUATRO MILLONES CIENTO SETENTA Y CUATRO MIL QUINIENTOS DOCE PESOS 00/100 M.N.)

VIGENCIA: 2020
190
MEXICO 2021



DRENAJE PLUVIAL
RED PLUVIAL
1308000023
1011000150
EXCAVACION CON MAQUINA PARA ZANJAS EN MATERIAL "B", EN SECO, CON M3 1,450.98 $ 56.17 $ 81,501.55
1011000130
1011000140
1011000170
EJECUCION.
1011000180
AFLOJE, AMACICE, LIMPIEZA DE PLANTILLA Y TALUDES, ACARREO A 10 M DEL
EJE DE LA MISMA Y CONSERVACION DE LA EXCAVACION HASTA LA
INSTALACION SATISFACTORIA DE LA TUBERIA: DE 2.00 A 4.00 MTS. DE
EJECUCION.
1024000023
ADEME ABIERTO DE MADERA HASTA 3.00 M. DE PROFUNDIDAD CON FORRO M2 661.58 $ 117.71 $ 77,874.58
VERTICAL DE TABLON DE MADERA 2" ESPESOR SEPARADO 30CM ENTRE
TABLON Y TABLON, REFUERZO (ARRASTRE) HORIZONTAL CON BARROTES,
POLINES PARA CUÑAS DE APOYO INCLUYE: MATERIALES, MANO DE OBRA
PARA SU FABRICACION, COLOCACION Y RETIRO, HERRAMIENTA MENOR.
SUBTOTAL: $ 293,519.17
ACUMULADO: $ 293,519.17
191
MEXICO 2021



1020000010
1020000053
RELLENO APISONADO Y COMPACTADO CON MATERIAL MEJORADO EN M3 515.20 $ 327.34 $ 168,645.57
CAPAS DE 0.20 M. DE ESPESOR AL 90% PRUEBA PROCTOR. CON EQUIPO
MANUAL INCLUYE: MATERIALES, MANO DE OBRA Y HERRAMIENTA. INCLUYE
2250000190
SUMINISTRO Y COLOCACION DE TUBO DE POLIETILENO DE ALTA DENSIDAD ML 461.23 $ 2,944.89 $ 1,358,271.61
(ADS O SIMILAR) DE 30" PLUVIAL, CON CAMPANA Y EMPAQUE, LUBRICANTE.
CUMPLIENDO CON LAS NORMAS AASHTO M252-09 Y AASHTO M294-13, NMX-T-
021-SCFI-10 Y ASTM F477-14; INCLUYE: ACARREO, MANIOBRA DE
COLOCACION, CONEXIONES, NIVELADO, HERRAMIENTA MENOR Y MANO DE
1020000023
RELLENO COMPACTADO EN ZANJAS CON PIZON DE MANO UTILIZANDO M3 1,019.22 $ 129.77 $ 132,264.18
MATERIAL PRODUCTO DE EXCAVACION, INCLUYE: AGUA PARA SU HUMEDAD
1108000282
3008000032
POZOS TIPO CAJA

1308000023
TRAZO Y NIVELACION EXCLUSIVAMENTE EN CALLES. INCLUYE TODO LO M2 62.00 $ 9.67 $ 599.54
1011000150
SUBTOTAL: $ 1,732,903.73
ACUMULADO: $ 2,026,422.90
192
MEXICO 2021



1011000130
1011000140
1011000170
EJECUCION.
1011000180
AFLOJE, AMACICE, LIMPIEZA DE PLANTILLA Y TALUDES, ACARREO A 10 M DEL
EJE DE LA MISMA Y CONSERVACION DE LA EXCAVACION HASTA LA
INSTALACION SATISFACTORIA DE LA TUBERIA: DE 2.00 A 4.00 MTS. DE
EJECUCION.
1307000013
CONCRETO F c=100 KG/CM2 FABRICADO A MANO EN OBRA PARA M3 5.00 $ 2,834.06 $ 14,170.30
CIMENTACIÓN. EL TAMAÑO MÁXIMO DEL AGREGADO SERÁ DE (3/4") EL
BANCO DE AGREGADOS DEBERA SER APROBADO POR LA SECRETARIA.
INCLUYE: MATERIALES, MANO DE OBRAHERRAMIENTA MENOR, ACARREO,
MUESTREO, COLADO, VIBRADO, CURADO Y DESPERDICIOS. INCLUYE TODO
1317000023
CIMBRA EN MUROS HASTA 3.00 M. DE ALTURA ACABADO APARENTE CON M2 388.55 $ 426.06 $ 165,545.61
CORRECTA EJECUCION.
1316000023
CIMBRA PARA LOSA CON CIMBRATRIPLAY DE PINO DE 16 MM. Y MADERA DE M2 33.10 $ 490.06 $ 16,220.99
PINO DE 3A. HASTA 3.60 MTS. ACABADO APARENTE, MEDIDA POR
SUPERFICIE DE CONTACTO, INCLUYE: MATERIA LES, MANO DE OBRA EN
HABILITADO, CIMBRADO Y DESCIMBRADO. INCLUYE TODO LO NECESARIO
SUBTOTAL: $ 208,270.27
ACUMULADO: $ 2,234,693.17
193
MEXICO 2021



1323000093
ACERO DE REFUERZO EN ESTRUCTURA DIÁMETRO No. 3 Fy= 4200 KG/CM2 KG 5,299.76 $ 35.26 $ 186,869.54
1203000071
SUMINISTRO DE CONCRETO PREMEZCLADO F'c=200 KG/CM2 CON M3 58.07 $ 2,287.67 $ 132,845.00
CEMENTO R.N. TIRO DIRECTO, EL TAMAÑO MÁXIMO DEL AGREGADO
SERÁ DE (3/4"), INCLUYE: DESPERDICIO Y TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
1203000062
COLOCACION, VIBRADO Y CURADO DE CONCRETO PREMEZCLADO EN M3 58.07 $ 218.20 $ 12,670.87
2250000190
SUMINISTRO Y COLOCACION DE TUBO DE POLIETILENO DE ALTA DENSIDAD ML 8.00 $ 2,944.89 $ 23,559.12
(ADS O SIMILAR) DE 30" PLUVIAL, CON CAMPANA Y EMPAQUE, LUBRICANTE.
CUMPLIENDO CON LAS NORMAS AASHTO M252-09 Y AASHTO M294-13, NMX-T-
021-SCFI-10 Y ASTM F477-14; INCLUYE: ACARREO, MANIOBRA DE
COLOCACION, CONEXIONES, NIVELADO, HERRAMIENTA MENOR Y MANO DE
1020000023
2905000530
FABRICACION Y COLOCACION DE ESCALERA MARINA CON VARILLAS LISAS M 15.27 $ 807.36 $ 12,328.39
DE 3/4" DE DIAM. CON ESCALONES A CADA 40 CM. INCLUYE: SOLDADURA,
ANCLAS DE APOYO, PINTURA ANTICORROSIVA, ACARREOS FLETES Y
MANIOBRAS Y TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
SOPM.APA21.009
SUMINISTRO Y COLOCACION DE REJILLA ESTRUCTURAL PARA POZO DE M2 6.40 $ 5,348.80 $ 34,232.32
LIMPIEZA ARMADO EN EL CUERPO CON SOLERA, LOS REFUERZOS
TRANSVERSAL CON SOLERA DE 2" X 1/4" DE ESPESOR CON SEPARACION A
CADA 4.8 CM DE CENTRO A CENTRO Y LOS REFUERZOS LONGITUDINALES
CON VARILLA REDONDA LISA DE 3/8" CON SEPARACION A CADA 10.2 CM DE
CENTRO A CENTRO, EL MARCO ELABORADO CON SOLERA DE 2" X 1/4" Y EL
CONTRAMARCO CON SOLERA DE 2" X 1/4" DE ESPESOR CON ANCLAS DE
SOLERA DE 2" X 1/4". Y 15 CM DE DESARROLLO COLOCADOS CON UNA
SEPARACION DE 50CM. INCLUYE: MATERIAL, MANO DE OBRA, EQUIPO,
HERRAMIENTA, FLETES, ANCLAS, HERRAJES, SOLDADURA CON ELECTRODO
7018 A CORDON CORRIDO, LIMPIEZA, PINTURA PRIMARIO COMEX 100,
EJECUCION.
1108000282
SUBTOTAL: $ 415,416.12
ACUMULADO: $ 2,650,109.29
194
MEXICO 2021



3008000032
BOCAS DE TORMENTA
1308000023
1011000150
1011000130
1011000170
EJECUCION.
1011000170
EJECUCION.
1307000013
CONCRETO F c=100 KG/CM2 FABRICADO A MANO EN OBRA PARA M3 5.66 $ 2,834.06 $ 16,040.78
CIMENTACIÓN. EL TAMAÑO MÁXIMO DEL AGREGADO SERÁ DE (3/4") EL
BANCO DE AGREGADOS DEBERA SER APROBADO POR LA SECRETARIA.
INCLUYE: MATERIALES, MANO DE OBRAHERRAMIENTA MENOR, ACARREO,
MUESTREO, COLADO, VIBRADO, CURADO Y DESPERDICIOS. INCLUYE TODO
1317000023
CIMBRA EN MUROS HASTA 3.00 M. DE ALTURA ACABADO APARENTE CON M2 170.70 $ 426.06 $ 72,728.44
CORRECTA EJECUCION.
SUBTOTAL: $ 108,150.41
ACUMULADO: $ 2,758,259.70
195
MEXICO 2021



1323000093
ACERO DE REFUERZO EN ESTRUCTURA DIÁMETRO No. 3 Fy= 4200 KG/CM2 KG 3,640.53 $ 35.26 $ 128,365.09
1203000071
SUMINISTRO DE CONCRETO PREMEZCLADO F'c=200 KG/CM2 CON M3 37.30 $ 2,287.67 $ 85,330.09
CORRECTA EJECUCION.
1203000062
COLOCACION, VIBRADO Y CURADO DE CONCRETO PREMEZCLADO EN M3 37.30 $ 218.20 $ 8,138.86
1020000053
RELLENO APISONADO Y COMPACTADO CON MATERIAL MEJORADO EN M3 4.43 $ 327.34 $ 1,450.12
CAPAS DE 0.20 M. DE ESPESOR AL 90% PRUEBA PROCTOR. CON EQUIPO
MANUAL INCLUYE: MATERIALES, MANO DE OBRA Y HERRAMIENTA. INCLUYE
1020000023
SOPM.APA21.008
SUMINISTRO Y COLOCACION DE REJILLA ESTRUCTURAL ARMADO EN EL M2 44.26 $ 13,747.67 $ 608,471.87
CUERPO CON SOLERA, LOS REFUERZOS TRANSVERSALES CON SOLERA DE
4" X 3/8" DE ESPESOR CON SEPARACION A CADA 4.8 CM DE CENTRO A
CENTRO Y LOS REFUERZOS LONGITUDINALES CON VARILLA REDONDA LISA
DE 3/8" CON SEPARACION A CADA 10.2 CM DE CENTRO A CENTRO, EL MARCO
ELABORADO CON SOLERA DE 4" X 3/8" Y EL CONTRAMARCO CON SOLERA DE
4" X 3/8" DE ESPESOR CON ANCLAS DE SOLERA DE 4" X 3/8". Y 15 CM DE
DESARROLLO COLOCADOS CON UNA SEPARACION DE 50CM. INCLUYE:
MATERIAL, MANO DE OBRA, EQUIPO, HERRAMIENTA, FLETES, ANCLAS,
HERRAJES, SOLDADURA CON ELECTRODO 7018 A CORDON CORRIDO,
LIMPIEZA, PINTURA PRIMARIO COMEX 100, PINTURA DE ESMALTE
ANTICORROSIVA COMEX FLASH COAT O SIMILAR EN CALIDAD Y COSTO,
ADEMAS DE TODO LONECESARIO PARA SU CORRECTA EJECUCION.
1108000282
3008000032
SUBTOTAL: $ 840,457.54
ACUMULADO: $ 3,598,717.24
196
MEXICO 2021



(MACRO)
197



(MICRO)
SIMBOLOGIA
No. ZAP 0047 A
TRAZO OBRA
LIMITE ZAP
CALLES B

14A. PRIV. NORTE
C
A 579114.06 m E 1649292.55 m N
B 579045.60 m E 1649210.04 m N
C 578997.86 m E 1649049.16 m N
D 578942.46 m E 1648938.50 m N
E 579037.22 m E 1648889.30 m N
198
2021
OBRA O PROYECTO: CONSTRUCCION DE PAVIMENTACION HIDRAULICA EN CALLE EN 11A CALLE

PONIENTE ENTRE 12A AVENIDA NORTE Y 14A PRIVADA NORTE, AVENIDA
ANTONIO DAMIANO CAJAS ENTRE CALLE BELISARIO DOMINGUEZ Y 11A
CALLE PONIENTE FRACCIONAMIENTO INSURGENTES
No. DE ZAP: 0047
IMPORTE: $ 3,607,237.00
MARZO 2021
199
MEXICO 2021
CLAVE

INSURGENTES)
No. DE ZAP: 0047
NOMBRE DE LA OBRA O PROYECTO: CONSTRUCCION DE PAVIMENTACION HIDRAULICA EN CALLE EN 11A CALLE PONIENTE
ENTRE 12A AVENIDA NORTE Y 14A PRIVADA NORTE, AVENIDA ANTONIO DAMIANO CAJAS
ENTRE CALLE BELISARIO DOMINGUEZ Y 11A CALLE PONIENTE FRACCIONAMIENTO
INSURGENTES
INVERSION 2021
$ 3,607,237.00 $ 3,607,237.00 $ - $ -

X 70% 70% 0% 70%
LA PRESENTE OBRA TIENE LA FINALIDAD DE CONSTRUIR LA PAVIMENTACION A BASE DE CONCRETO HIDRAULICO EN 11A CALLE PONIENTE ENTRE 12A AVENIDA NORTE
Y 14A PRIVADA NORTE, AVENIDA ANTONIO DAMIANO CAJAS ENTRE CALLE BELISARIO DOMINGUEZ Y 11A CALLE PONIENTE, EN LA LOCALIDAD DE TAPACHULA DE
CORDOVA Y ORDOÑEZ (FRACCIONAMIENTO INSURGENTES), MUNICIPIO DE TAPACHULA, CHIAPAS. PARA LO CUAL SE LLEVARAN A CABO LAS SIGUIENTES ACCIONES:
CONSTRUCCION DE 3,276.52 M2 DE PAVIMENTACION HIDRAULICA EN 11A CALLE PONIENTE ENTRE 12A AVENIDA NORTE Y 14A PRIVADA NORTE, AVENIDA ANTONIO
DAMIANO CAJAS ENTRE CALLE BELISARIO DOMINGUEZ Y 11A CALLE PONIENTE; ELABORADO CON CONCRETO HIDRAULICO PREMEZCLADO DE 15 CM DE ESPESOR
FĆ= 250 KG/CM2, GUARNICIONES DE CONCRETO HIDRAULICO F'C=150 KG/CM2 DE 15X20X40 CMS DE SECCION; BANQUETAS A BASE DE CONCRETO FĆ=150 KG/CM2,
RAMPAS; SEÑALETICA.

M2 3,276.52 ABRIL 2021 JUNIO 2021

PERSONAS T H M
Directos 2698 1270 1428
Indirectos 353706 171610 182096

200
MEXICO 2021
CATALOGO DE CONCEPTOS
OBRA O PROYECTO: CONSTRUCCION DE PAVIMENTACION HIDRAULICA EN CALLE EN 11A CALLE PONIENTE ENTRE
12A AVENIDA NORTE Y 14A PRIVADA NORTE, AVENIDA ANTONIO DAMIANO CAJAS ENTRE
CALLE BELISARIO DOMINGUEZ Y 11A CALLE PONIENTE FRACCIONAMIENTO INSURGENTES

PRELIMINARES
1101000041
TRAZO Y NIVELACIÓN EXCLUSIVAMENTE EN CALLES; INCLUYE: M2 3276.52
CORRECTA EJECUCION.
1107000391
DEMOLICIÓN DE PAVIMENTO DE ASFALTO, CON EQUIPO NEUMÁTICO; M3 120.18
INCLUYE: ACARREO A 20 METROS, HERRAMIENTA MENOR, MANO DE
SOPM.ED21.001
RUPTURA DE PAVIMENTO HIDRAULICO CON APOYO DE EQUIPO MECANICO M3 491.47
EN CALLES. INCLUYE: MANO DE OBRA, HERRAMIENTA, EQUIPO Y TODO LO
1102000036
EXCAVACIÓN A MAQUINA EN CAJA, MATERIAL TIPO "B", EN SECO; M3 535.12
INCLUYE: ACARREO A 20 MTS, CORTE, ACAMELLONADO DE MATERIAL,
CORRECTA EJECUCION.
009-F.02a)3)
Compactación:Del terreno natural en el área de desplante de los terraplenes (inciso M3 655.30
3.01.01.005-H.01):Para noventa y cinco por ciento (95%)
1108000481
ACARREO DE AGUA EN PIPA DE 8000 LTS. DE CAPACIDAD; INCLUYE: M3 98.30
BOMBA AUTOCEBANTE DE 4", PRIMER KILÓMETRO EN PAVIMENTO
1108000331
ACARREOS EN CAMIÓN CON CARGA MECÁNICA, DE MATERIALES M3 1437.28
PRODUCTO DE LA DEMOLICIÓN DE MAMPOSTERÍA, ROCA SUELTA,
CARPETAS, EMPEDRADOS Y SIMILARES. MEDIDO SUELTO. 1er KM. EN
ACARREOS EN CAMIÓN DE TIERRA Y MATERIAL MIXTO, PRODUCTO DE LAS M3-KM 1437.28

EXCAVACIONES QUE NO SEAN ROCA, MEDIDO SUELTO,
DEMOLICIONES DE MAMPOSTERIA, DEMOLICIONES DE CONCRETO,
TALA DE ARBOLES. KM 2 AL KM 20 EN PAVIMENTO Y TODO LO
1108000491
ACARREO DE AGUA EN PIPA DE 8000 LTS. DE CAPACIDAD. KMS M3-KM 98.30
SUBSECUENTES EN PAVIMENTO, INCLUYE TODO LO NECESARIO PARA
BASE
BASE
1103000100
SUMINISTRO DE MATERIAL TRITURADO DE 1 1/2" A FINOS. PUESTO EN OBRA. M3 786.36
201
MEXICO 2021

1103000120
MEZCLADO, TENDIDO Y COMPACTADO DE MATERIAL PETREO. INCLUYE TODO M3 655.30
PAVIMENTO HIDRAULICO
1203000081
CORRECTA EJECUCION.
SOPM.ED21.017
COLOCACION DE CONCRETO PREMEZCLADO EN PAVIMENTO DE 15CMS. DE M2 3276.52
ESPESOR; INCLUYE: CIMBRA METALICA, TENDIDO CON MEDIOS MANUALES,
DESCIMBRADO, CORTES CON CORTADORA DE DISCO DE DIAMANTE A 1/3
DEL ESPESOR DE LA LOSA, TRANSVERSALES A CADA 4.00 MTS., (LA
RELACION LARGO/ANCHO DE LAS LOSAS DEBE ESTAR ENTRE 0.71 Y 1.40),
ACABADO RAYADO CON PEINE METALICO DE 3/4", ACARREOS, COLOCACION
DE CINTA BAKER ROD CON SELLADOR AUTONIVELANTE, MANO DE OBRA,
EJECUCION.
1901000031
SUMINISTRO Y COLOCACION DE REFUERZO DE MALLA-LAC 6-6/10-10, EN PISO M2 3276.52
DE CONCRETO; INCLUYE: ACARREOS, ALAMBRE DE AMARRE,
TRASLAPES, DESPERDICIOS, CORTES, HERRAMIENTA MENOR, MANO DE
GUARNICIONES
1101000041
TRAZO Y NIVELACIÓN EXCLUSIVAMENTE EN CALLES; INCLUYE: M2 130.47
CORRECTA EJECUCION.
SOPM.ED21.064
DEMOLICION DE GUARNICIONES DE CONCRETO CON APOYO DE EQUIPO M 642.70
MECANICO, INCLUYE:ACARREO A 20 MTS, MANO DE OBRA, HERRAMIENTA
MENOR Y TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
1102000021
EXCAVACIÓN A MANO EN TERRENO TIPO "B" DE 0.0 A 2.0 O METROS DE M3 48.21
PROFUNDIDAD SECCIÓN OBLIGADA; INCLUYE: ACARREO A 20 METROS,
AFINES DE TALUDES, TRASPALEOS, AFINES DE FONDO, HERRAMIENTA
MENOR, MANO DE OBRA Y TODO LO NECESARIO PARA SU CORRECTA
EJECUCION.
1313000011
CONCRETO F c=150KG/CM2 EN GUARNICIONES CON SECCIÓN DE 15 X 20 X 40 M 642.70
CMS. CON CEMENTO NORMAL, TAMAÑO MÁXIMO DE AGREGADO 3/4,
ELABORADO EN OBRA CON REVOLVEDORA, VIBRADOR; INCLUYE: COLADO,
VIBRADO, CURADO, CIMBRADO, DESCIMBRADO, HERRAMIENTA MENOR,
MANO DE OBRA Y TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
202
MEXICO 2021

SOPM.ED21.003
SUMINISTRO Y APLICACIÓN DE PINTURA PARA ALTO TRAFICO DE M 642.70
FORMULACION BAJA EN VOC <450 g/L DE SECADO RAPIDO Y CON ALTA
RESISTENCIA A LA ABRASION, EN GUARNICIONES DE CONCRETO CON
DESARROLLO DE 0.35 M A 0.60 M , COLOR BLANCO O AMARILLO. INCLUYE:
DILUYENTE, MANO DE OBRA, HERRAMIENTA MENOR Y TODO LO NECESARIO
BANQUETAS
1101000041
TRAZO Y NIVELACION EXCLUSIVAMENTE EN CALLES; INCLUYE: M2 1513.53
CORRECTA EJECUCION.
1107000121
DEMOLICIÓN DE PISO DE CONCRETO DE 8 A 10 CMS DE ESPESOR; M2 1513.53
1102000021
EXCAVACIÓN A MANO EN TERRENO TIPO "B" DE 0.0 A 2.0 O METROS DE M3 151.36
EJECUCION.
1103000052
RELLENO DE EXCAVACIONES PARA ESTRUCTURAS Y/O PARA ALCANZAR M3 151.36
NIVELES DE PROYECTO, EN CAPAS DE 20 CMS DE ESPESOR, COMPACTADAS
CON RODILLO VIBRATORIO MANUAL O EQUIPO SIMILAR, AL 90% , SEGÚN
PRUEBA PROCTOR, PREVIA LA INCORPORACIÓN DEL AGUA NECESARIA;
INCLUYE: SUMINISTRO Y EXTENDIDO DEL MATERIAL, ACARREOS, MEDIDO
COMPACTO, CON MATERIAL MEJORADO, HERRAMIENTA MENOR, MANO DE
1901000011
SUMINISTRO Y COLOCACION DE PISO DE CONCRETO F'c=150 KG/CM2 DE M2 1513.53
10 CMS. DE ESPESOR ACABADO PULIDO O RAYADO CON BROCHA DE
PELO, LOSAS 3.06 X 2.00 METROS, JUNTAS FRIAS ACABADOS CON
VOLTEADOR Y REVOLVEDORA; INCLUYE: ACARREO, COLADO, CIMBRADO,
DESCIMBRADO CON MADERA DE PINO DE TERCERA, HERRAMIENTA, MANO
SOPM.ED21.004
SUMINISTRO Y APLICACION DE PINTURA DE FORMULACION BAJA EN VOC PZA 12.00
<450 g/L DE SECADO RAPIDO Y CON ALTA RESISTENCIA A LA ABRASION PARA
ROTULACION DE SEÑALAMIENTO EN RAMPA PARA PERSONAS CON
DISCAPACIDAD, FONDO COLOR AZUL Y PICTOGRAMA CON PINTURA COLOR
BLANCO SEGUN ESPECIFICACIONES DE LA DEPENDENCIA (VER PLANO).
INCLUYE : PREPARACION DE LA SUPERFICIE, DILUYENTE, MANO DE OBRA,
EJECUCION.
1108000331
ACARREOS EN CAMIÓN CON CARGA MECÁNICA, DE MATERIALES M3 506.85
203
MEXICO 2021

1108000032
ACARREOS EN CAMIÓN DE TIERRA Y MATERIAL MIXTO, PRODUCTO DE LAS M3-KM 506.85
SEÑALIZACION
SI-144-10
Señal preventiva de 71x 71 cms.Con ceja, reflejante grado ingenieria, p.u.o.t. (arroyo PZA 8.00
vial De 9 a 12 m)
SI-153-10
Señal restrictiva de 71x 71 cms.Con ceja, reflejante grado ingenieria, p.u.o.t. (arroyo vial PZA 4.00
De 9 a 12 m)
2501000150
SUMINISTRO Y COLOCACIÓN DE SEÑALAMIENTO INFORMATIVO PARA PZA 4.00
NOMENCLATURA DE CALLES (SII-6), A BASE DE DOS LAMINAS
GALVANIZADAS CAL. 16 DE 0.20 X 0.91 M. REFLEJANTES GRADO
INGENIERIA, FONDO Y LETRAS HECHAS A VINIL 3M. EN AMBAS CARAS,
MONTADAS EN POSTE DE 3.00 M DE LARGO EN P.T.R. DE 2" X 2" CAL.
14 GALVANIZADO POR INMERSIÓN CALIENTE, BASE DE CONCRETO F'C= 150
KG/CM2 DE 0.20 X 0.20 X 0.50 M; INCLUYE: ACARREO AL LUGAR DE OBRA,
HERRAMIENTA MENOR, MANO DE OBRA, FIJACION, TUERCAS Y TODO LO
SOPM.ED21.005
SUMINISTRO Y APLICACIÓN DE PINTURA PARA ALTO TRAFICO DE M2 185.2663
RESISTENCIA A LA ABRASION EN PASO PEATONAL PINTANDO LA TOTALIDAD
DEL CRUCE ALTERNANDO RAYAS EN COLOR BLANCAS Y AMARILLAS CON UN
ANCHO DE CADA RAYA DE 40CMS SEGUN ESPECIFICACIONES DE LA
DEPENDENCIA (VER PLANO), INCLUYE: LIMPIEZA DE LA SUPERFICIE
ACARREOS, DILUYENTES, HERRAMIENTA, MANO DE OBRA Y TODO LO
204
MEXICO 2021
OBRA O PROYECTO: CONSTRUCCION DE PAVIMENTACION HIDRAULICA EN CALLE EN 11A CALLE PONIENTE
ENTRE 12A AVENIDA NORTE Y 14A PRIVADA NORTE, AVENIDA ANTONIO DAMIANO CAJAS
ENTRE CALLE BELISARIO DOMINGUEZ Y 11A CALLE PONIENTE FRACCIONAMIENTO
INSURGENTES
PRELIMINARES $ 324,570.81
BASE $ 335,978.86
PAVIMENTO HIDRAULICO $ 1,706,603.67
GUARNICIONES $ 270,815.63
BANQUETAS $ 659,931.04
SEÑALIZACION $ 42,134.25
$ 3,340,034.26
$ 267,202.74
$ 3,607,237.00
SECRETARIA DE OBRA PUBLICA Y COMUNICACIONES DE GOBIERNO DEL ESTADO DE CHIAPAS

2018
205
MEXICO 2021


PRELIMINARES
1101000041
TRAZO Y NIVELACIÓN EXCLUSIVAMENTE EN CALLES; INCLUYE: M2 3276.52 $ 10.53 $ 34,501.76
CORRECTA EJECUCION.
1107000391
DEMOLICIÓN DE PAVIMENTO DE ASFALTO, CON EQUIPO NEUMÁTICO; M3 120.18 $ 132.73 $ 15,951.49
SOPM.ED21.001
RUPTURA DE PAVIMENTO HIDRAULICO CON APOYO DE EQUIPO MECANICO M3 491.47 $ 323.91 $ 159,192.05
EN CALLES. INCLUYE: MANO DE OBRA, HERRAMIENTA, EQUIPO Y TODO LO
1102000036
EXCAVACIÓN A MAQUINA EN CAJA, MATERIAL TIPO "B", EN SECO; M3 535.12 $ 31.88 $ 17,059.63
INCLUYE: ACARREO A 20 MTS, CORTE, ACAMELLONADO DE MATERIAL,
CORRECTA EJECUCION.
009-F.02a)3)
Compactación:Del terreno natural en el área de desplante de los terraplenes (inciso M3 655.30 $ 10.56 $ 6,919.97
3.01.01.005-H.01):Para noventa y cinco por ciento (95%)
1108000481
ACARREO DE AGUA EN PIPA DE 8000 LTS. DE CAPACIDAD; INCLUYE: M3 98.30 $ 39.58 $ 3,890.71
BOMBA AUTOCEBANTE DE 4", PRIMER KILÓMETRO EN PAVIMENTO
1108000331
ACARREOS EN CAMIÓN CON CARGA MECÁNICA, DE MATERIALES M3 1437.28 $ 46.66 $ 67,063.48
1108000032
M3-KM 1437.28 $ 13.51 $ 19,417.65
1108000491
ACARREO DE AGUA EN PIPA DE 8000 LTS. DE CAPACIDAD. KMS M3-KM 98.30 $ 5.84 $ 574.07
SUBSECUENTES EN PAVIMENTO, INCLUYE TODO LO NECESARIO PARA
BASE
BASE
1103000100
SUMINISTRO DE MATERIAL TRITURADO DE 1 1/2" A FINOS. PUESTO EN OBRA. M3 786.36 $ 384.00 $ 301,962.24
SUBTOTAL: $ 626,533.05
ACUMULADO: $ 626,533.05
206
MEXICO 2021


1103000120
MEZCLADO, TENDIDO Y COMPACTADO DE MATERIAL PETREO. INCLUYE TODO M3 655.30 $ 51.91 $ 34,016.62
PAVIMENTO HIDRAULICO
1203000081
SUMINISTRO DE CONCRETO PREMEZCLADO F'c=250 KG/CM2 CON M3 491.47 $ 2,410.23 $ 1,184,555.74
CORRECTA EJECUCION.
SOPM.ED21.017
COLOCACION DE CONCRETO PREMEZCLADO EN PAVIMENTO DE 15CMS. DE M2 3276.52 $ 120.69 $ 395,443.20
ESPESOR; INCLUYE: CIMBRA METALICA, TENDIDO CON MEDIOS MANUALES,
DESCIMBRADO, CORTES CON CORTADORA DE DISCO DE DIAMANTE A 1/3
DEL ESPESOR DE LA LOSA, TRANSVERSALES A CADA 4.00 MTS., (LA
RELACION LARGO/ANCHO DE LAS LOSAS DEBE ESTAR ENTRE 0.71 Y 1.40),
ACABADO RAYADO CON PEINE METALICO DE 3/4", ACARREOS, COLOCACION
DE CINTA BAKER ROD CON SELLADOR AUTONIVELANTE, MANO DE OBRA,
EJECUCION.
1901000031
SUMINISTRO Y COLOCACION DE REFUERZO DE MALLA-LAC 6-6/10-10, EN PISO M2 3276.52 $ 38.64 $ 126,604.73
DE CONCRETO; INCLUYE: ACARREOS, ALAMBRE DE AMARRE,
TRASLAPES, DESPERDICIOS, CORTES, HERRAMIENTA MENOR, MANO DE
GUARNICIONES
1101000041
TRAZO Y NIVELACIÓN EXCLUSIVAMENTE EN CALLES; INCLUYE: M2 130.47 $ 10.53 $ 1,373.85
CORRECTA EJECUCION.
SOPM.ED21.064
DEMOLICION DE GUARNICIONES DE CONCRETO CON APOYO DE EQUIPO M 642.70 $ 18.44 $ 11,851.39
MECANICO, INCLUYE:ACARREO A 20 MTS, MANO DE OBRA, HERRAMIENTA
MENOR Y TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
1102000021
EXCAVACIÓN A MANO EN TERRENO TIPO "B" DE 0.0 A 2.0 O METROS DE M3 48.21 $ 162.43 $ 7,830.75
EJECUCION.
1313000011
CONCRETO F c=150KG/CM2 EN GUARNICIONES CON SECCIÓN DE 15 X 20 X 40 M 642.70 $ 345.09 $ 221,789.34
CMS. CON CEMENTO NORMAL, TAMAÑO MÁXIMO DE AGREGADO 3/4,
ELABORADO EN OBRA CON REVOLVEDORA, VIBRADOR; INCLUYE: COLADO,
VIBRADO, CURADO, CIMBRADO, DESCIMBRADO, HERRAMIENTA MENOR,
MANO DE OBRA Y TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
SUBTOTAL: $ 1,983,465.62
ACUMULADO: $ 2,609,998.68
207
MEXICO 2021


SOPM.ED21.003
SUMINISTRO Y APLICACIÓN DE PINTURA PARA ALTO TRAFICO DE M 642.70 $ 43.52 $ 27,970.30
RESISTENCIA A LA ABRASION, EN GUARNICIONES DE CONCRETO CON
DESARROLLO DE 0.35 M A 0.60 M , COLOR BLANCO O AMARILLO. INCLUYE:
DILUYENTE, MANO DE OBRA, HERRAMIENTA MENOR Y TODO LO NECESARIO
BANQUETAS
1101000041
TRAZO Y NIVELACION EXCLUSIVAMENTE EN CALLES; INCLUYE: M2 1513.53 $ 10.53 $ 15,937.47
CORRECTA EJECUCION.
1107000121
DEMOLICIÓN DE PISO DE CONCRETO DE 8 A 10 CMS DE ESPESOR; M2 1513.53 $ 40.60 $ 61,449.32
1102000021
EXCAVACIÓN A MANO EN TERRENO TIPO "B" DE 0.0 A 2.0 O METROS DE M3 151.36 $ 162.43 $ 24,585.40
EJECUCION.
1103000052
RELLENO DE EXCAVACIONES PARA ESTRUCTURAS Y/O PARA ALCANZAR M3 151.36 $ 302.08 $ 45,722.83
NIVELES DE PROYECTO, EN CAPAS DE 20 CMS DE ESPESOR, COMPACTADAS
CON RODILLO VIBRATORIO MANUAL O EQUIPO SIMILAR, AL 90% , SEGÚN
PRUEBA PROCTOR, PREVIA LA INCORPORACIÓN DEL AGUA NECESARIA;
INCLUYE: SUMINISTRO Y EXTENDIDO DEL MATERIAL, ACARREOS, MEDIDO
COMPACTO, CON MATERIAL MEJORADO, HERRAMIENTA MENOR, MANO DE
1901000011
SUMINISTRO Y COLOCACION DE PISO DE CONCRETO F'c=150 KG/CM2 DE M2 1513.53 $ 317.06 $ 479,879.82
10 CMS. DE ESPESOR ACABADO PULIDO O RAYADO CON BROCHA DE
PELO, LOSAS 3.06 X 2.00 METROS, JUNTAS FRIAS ACABADOS CON
VOLTEADOR Y REVOLVEDORA; INCLUYE: ACARREO, COLADO, CIMBRADO,
DESCIMBRADO CON MADERA DE PINO DE TERCERA, HERRAMIENTA, MANO
SOPM.ED21.004
SUMINISTRO Y APLICACION DE PINTURA DE FORMULACION BAJA EN VOC PZA 12.00 $ 154.92 $ 1,859.04
<450 g/L DE SECADO RAPIDO Y CON ALTA RESISTENCIA A LA ABRASION PARA
ROTULACION DE SEÑALAMIENTO EN RAMPA PARA PERSONAS CON
DISCAPACIDAD, FONDO COLOR AZUL Y PICTOGRAMA CON PINTURA COLOR
BLANCO SEGUN ESPECIFICACIONES DE LA DEPENDENCIA (VER PLANO).
INCLUYE : PREPARACION DE LA SUPERFICIE, DILUYENTE, MANO DE OBRA,
EJECUCION.
1108000331
ACARREOS EN CAMIÓN CON CARGA MECÁNICA, DE MATERIALES M3 506.85 $ 46.66 $ 23,649.62
SUBTOTAL: $ 681,053.81
ACUMULADO: $ 3,291,052.48
208
MEXICO 2021


1108000032
ACARREOS EN CAMIÓN DE TIERRA Y MATERIAL MIXTO, PRODUCTO DE LAS M3-KM 506.85 $ 13.51 $ 6,847.54
SEÑALIZACION
SI-144-10
Señal preventiva de 71x 71 cms.Con ceja, reflejante grado ingenieria, p.u.o.t. (arroyo PZA 8.00 $ 1,902.79 $ 15,222.32
vial De 9 a 12 m)
SI-153-10
Señal restrictiva de 71x 71 cms.Con ceja, reflejante grado ingenieria, p.u.o.t. (arroyo vial PZA 4.00 $ 1,873.08 $ 7,492.32
De 9 a 12 m)
2501000150
SUMINISTRO Y COLOCACIÓN DE SEÑALAMIENTO INFORMATIVO PARA PZA 4.00 $ 1,021.28 $ 4,085.12
NOMENCLATURA DE CALLES (SII-6), A BASE DE DOS LAMINAS
GALVANIZADAS CAL. 16 DE 0.20 X 0.91 M. REFLEJANTES GRADO
INGENIERIA, FONDO Y LETRAS HECHAS A VINIL 3M. EN AMBAS CARAS,
MONTADAS EN POSTE DE 3.00 M DE LARGO EN P.T.R. DE 2" X 2" CAL.
14 GALVANIZADO POR INMERSIÓN CALIENTE, BASE DE CONCRETO F'C= 150
KG/CM2 DE 0.20 X 0.20 X 0.50 M; INCLUYE: ACARREO AL LUGAR DE OBRA,
HERRAMIENTA MENOR, MANO DE OBRA, FIJACION, TUERCAS Y TODO LO
SOPM.ED21.005
SUMINISTRO Y APLICACIÓN DE PINTURA PARA ALTO TRAFICO DE M2 185.2663 $ 82.77 $ 15,334.49
RESISTENCIA A LA ABRASION EN PASO PEATONAL PINTANDO LA TOTALIDAD
DEL CRUCE ALTERNANDO RAYAS EN COLOR BLANCAS Y AMARILLAS CON UN
ANCHO DE CADA RAYA DE 40CMS SEGUN ESPECIFICACIONES DE LA
DEPENDENCIA (VER PLANO), INCLUYE: LIMPIEZA DE LA SUPERFICIE
ACARREOS, DILUYENTES, HERRAMIENTA, MANO DE OBRA Y TODO LO
SUBTOTAL: $ 48,981.80
ACUMULADO: $ 3,340,034.28
209
MEXICO 2021
OBRA O PROYECTO: CONSTRUCCION DE PAVIMENTACION HIDRAULICA EN CALLE EN 11A CALLE PONIENTE
ENTRE 12A AVENIDA NORTE Y 14A PRIVADA NORTE, AVENIDA ANTONIO DAMIANO
CAJAS ENTRE CALLE BELISARIO DOMINGUEZ Y 11A CALLE PONIENTE


(MACRO)
210
12A AVENIDA NORTE Y 14A PRIVADA NORTE, AVENIDA ANTONIO DAMIANO CAJAS ENTRE CALLE
BELISARIO DOMINGUEZ Y 11A CALLE PONIENTE FRACCIONAMIENTO INSURGENTES


(MICRO)
SIMBOLOGIA
No. ZAP 0047
TRAZO OBRA
LIMITE ZAP
CALLES

14A. PRIV. NORTE
A 578809.39 m E 1649006.23 m N
B 578942.46 m E 1648938.50 m N
C 579037.22 m E 1648889.30 m N
D 578987.31 m E 1649008.40 m N
A D
211
PLANOS
DRENAJE SANITARIO
181.61
1.50
180.11
0
6-3
5.5
9-6
.4
32
179.48
1.50 179.55
177.98 1.50
30 178.05
2
0
0
5-2
9-3
.7
2.1
0-8
1-3
8.0
.9
178.91
14
1.10 29
177.81
3 179.01
179.00 1.46
1.50 9.0 177.55
177.50 0-4
.00 28
-20
0
2-3
9.8
6-3
LIC. JOSE ALBERTO DE SANCRISTOBAL MORALES
.4
47
PRESIDENTE MUNICIPAL INTERINO DE TAPACHULA
27
9.0
177.75 0-4 4
2.10
175.65
.00
-20
17
6.4
178.06
1.20
CROQUIS DE LOCALIZACIÓN
177.92 9.0 2 176.86
2.31 0-4
175.61 8.89 26
-20
30
181.61
1.50
180.11
.33-
32.49-65.56-30
179.48 179.55
1.50177.98 1.50
30 178.05
2
8.00-8.75-20
14.91-32.19-30
178.91
1.10 29
177.81 3
179.01
1.50 179.00 9.00-4.00-20 177.55 1.46
177.50
28
6-15
47.46-39.82-30
27
9.00-4.00-20
177.75
2.10 4
175.65 176.42 178.06
177.92 9.00-48.89-20 1.20
2.31 176.86
175.61 26
48.26-15.33-30
48.2
25 175.09 176.72
9.00-4.00-20 1.85
176.63 174.87
1.50 175.13
5
11.62-5.16-30
6
176.63
175.31
176.51 9.00-13.33-20 175.431.20
1.70
174.81 24
58.04-8.79-30
9.00-3.33-20
22 175.80 1.50
175.68 174.30
1.20 174.45
174.48 175.93
7 174.60
9.00-14.44-20 1.20
174.73
23
49.11-16.49-30
175.19
175.16 1.70
1.20 20 173.49
173.96 8
173.89 175.31
9.00-24.44-20 174.111.20
21
48.17-5.81-30
17
171.55
0.92
170.63
18
16 173.48
171.76 174.73 8.90-5.62-20
0.90 1.20
170.86 173.53 9
173.48 174.74
174.71 8.90-6.74-20
1.50 173.541.20
173.21 19
85.17-5.29-30
33.31-9.01-30
25 174.41
172.911.50
17
10
15
172.66
1.50
176.72
171.16
46.39-14.44-30
64.70-16.69-30
5.0 1.85
173.34
172.24
1.10
9.0 9
11
60.58-2.15-30
176.63 174.87
173.79
172.591.20
0-4
13
7.75-42.58-20
172.26
173.79 12
1.68
1.50 .00
172.11 52.16-2.00-30
173.72
175.13 -20
1.92
171.80
5
172.01
6-30
5.1
11.62-
6
17 176.63
5.3 1.20
176.51 9.0 1 175.43
1.70 0-1
174.81 3.33 24
-20
ALBANAL
SIMBOLOGIA
0
RED DRENAJE SANITARIO
8.79-3
1
58.04-
POZO
SILLETA
CODO 45
1e
POZO EXISTENTE
ELEVACIÓN DE TERRENO
ATARJEA ELEVACIÓN DE PLANTILLA
VERTICAL
9.0
0-3 175.80
22 .33 1.50
175.68 -20 174.30
1.20 17 LONGITUD - PENDIENTE - DIAM.
174.48 4.4
5 175.93 CONEXION DE ALBAÑAL METROS - MILESIMOS - CENTIMETROS 00.00 - 0.00 - 00
7 17 1.20
9.0 4.6
0-1 0 174.73
4.4 SENTIDO DE FLUJO
4-2 23
0
9-30
.4
CANTIDAD DE TUBERIA
1-16
49.1
RED DE ALCANTARILLADO SANITARIO
TUBERIA P.V.C. SANITARIO DE 200mm (8") Ø SERIE 25 128.00 ML

175.19
175.16 20 1.70
1.20 173.49 TUBERIA P.V.C. SANITARIO DE 300mm (12") Ø SERIE 25 672.41 ML
173.96 8
17 175.31
3.8 1.20
9.0 9 174.11 DESCARGAS DOMICILIARIAS
0-2 21
4.4
4-2
0 CAMA CLASE "B" TUBERIA P.V.C. SANITARIO DE 160mm (6") Ø SERIE 25 1,426.90 ML
Factor de carga 1.90

-30
.81
VOLUMENES DE OBRA
7-5
48.1
17
171.55 RED DE ALCANTARILLADO SANITARIO
0.92
170.63
18 EXCAVACION
EXCAVACIÓN 1,101.37 M3.
16
171.76 17
174.73 8.90 3.4 PLANTILLA 62.11 M3.
0.90 1.20 -5.6 8 9
170.86 173.53 RELLENO 967.80 M3.
2-2
0 1 174.74
174.71 8.9 73.4 1.20
1.50 0-6 8 173.54 DESCARGAS DOMICILIARIAS
173.21 .74 19
-20
85 PLANTILLA 85.61 M3.
.17
0
-5.2
1-3
RELLENO 915.72 M3.

9-3
-9.0
0
.31
33
NOMBRE DEL PROYECTO :

CONSTRUCCION DE DRENAJE SANITARIO EN
174.41
1.50 FRACCIONAMIENTO INSURGENTES
172.91
PLANO :
10
15
1.50
172.66 PLANTA Y DETALLES
171.16
-30
64 UBICACION :
.44
.70
-1 FRACCIONAMIENTO INSURGENTES
-14
6.6
9-3
TAPACHULA, CHIAPAS
.39
0
46
CLAVE : PLANO : FECHA : DIGITALIZO :
173.34 1 DE 1
1.10 BDC-ENEAS21 MARZO 2021
172.24
11
60
.58
SECRETARIA DE OBRAS PUBLICAS MUNICIPAL
-2.1
5-3 173.79
0 1.20
13 172.59
0
8-2
6
2.2
2.5
17
5-4
7.7
173.79 12
1.68
172.11
52
.16
-2.0
0-3
0

173.72 SECRETARIO DE OBRAS PUBLICAS MUNICIPAL
1.92
171.80
172.01
212
RED O SISTEMA DE
AGUA POTABLE
CRUCEROS TIPO
3"x3"
2" 90ºx3"
3"
3"x2" Tub. P.V.C. 2"Ø 3" 3" 22ºx3"

TU Existente
BE 3"x3"
RÍA
22ºx3"
EX
PERFIL IS
TE
NT
E
TU
BE 3"x3"
RÍA
EX 3"x3"
4"x3" 3"x3"
IS
TE
NT 3" 4" 3" 3"x3" 3"
LISTA DE MATERIALES PARA TOMA DE 13 mm. E
TU LIC. JOSE ALBERTO DE SANCRISTOBAL MORALES

BE
R ÍA PRESIDENTE MUNICIPAL INTERINO DE TAPACHULA
EX
IST
EN
TE 6"x4" 6"
TU CROQUIS DE LOCALIZACIÓN
BE
RÍA
EX
IS 4"x3"
TE 4" 3"x 2 1/2" 3"
NT
E
TUBERÍA
EXISTENTE
TUBERÍA
EXISTENT
TUBERÍA
EXISTENTE
TUBERÍA
EXISTENTE
TUBERÍA
EXISTENTE
TUBERÍA
EXISTENTE
TU TUBERÍA
EXISTENTE
BE TUBERÍA
EXISTENTE
RÍA TUBERÍA
EXISTENTE
TUBERÍA
EXISTENTE
EX TUBERÍA TUBERÍA
IST
EXISTENTE EXISTENTE
EXISTENTE
6"Ø
TUBERÍA6"Ø
TUBERÍA
EXISTENTE
EN TU TUBERÍA
EXISTENTE
TE BE
RÍA
EX
IST
EN
TE PIEZAS ESPECIALES
SIMBOLO DESCRIPCION CANTIDAD
CODO DE 22° DE 3" DE DIAMETRO PZA. 2.00

SIMBOLOGIA
CODO DE 90° DE 3" DE DIAMETRO PZA. 1.00 TUBERIA DE (02") DIAM.

TUBERIA DE (03") DIAM.
TU EXTREMIDAD ESPIGA DE 3" DE DIAMETRO 6.00 TUBERIA DE (04") DIAM.

BER PZA.
ÍA EXTREMIDAD ESPIGA DE 4" DE DIAMETRO 3.00 TUBERIA DE (06") DIAM.
EX
IST TUBERIA DE (08") DIAM.
EN EXTREMIDAD CAMPANA DE 3" DE DIAMETRO
TE 6.00
PZA. TUBERIA DE (12") DIAM.
EXTREMIDAD CAMPANA DE 4" DE DIAMETRO 3.00
TU TUBERIA DE (16") DIAM.
BE
RÍA COPLE DE 2" DE DIAMETRO 1.00
EX VALVULA
IST COPLE DE 2 1/2" DE DIAMETRO PZA. 4.00
EN CRUCERO
TE COPLE DE 3" DE DIAMETRO 8.00
LONGITUD
COPLE DE 6" DE DIAMETRO 2.00
TEE DE 3"x3" DE DIAMETRO 2.00

TEE DE 4"x3" DE DIAMETRO PZA. 1.00
TEE DE 6"x4" DE DIAMETRO 2.00
TU
BE CRUZ DE 3"x3"
PZA.
4.00 CANTIDAD DE TUBERIA
TU RÍA CRUZ DE 4"x3" 1.00
BE EX
RÍA IS
EX TE
IST NT REDUCCIÓN CAMPANA DE 3"x2" DE DIAMETRO 1.00 RED DE AGUA POTABLE
EN E PZA.
TE REDUCCIÓN CAMPANA DE 3"x2 1/2" DE DIAMETRO 4.00
TUBERIA DE 3" Ø P.V.C. RD-32.5 580.07 ML
TUBERIA DE 4" Ø P.V.C. RD-32.5 298.85 ML
TOMAS DOMICILIARIAS
VALVULA DE 3" DE DIAMETRO 6.00 TUBERIA ALKITEK DE 13 MM (1/2" Ø) 1,483.70 ML
PZA.
VALVULA DE 4" DE DIAMETRO 3.00
EMPAQUE BRIDA DE 3" DE DIAMETRO 12.00

PZA. VOLUMENES DE OBRA
EMPAQUE BRIDA DE 4" DE DIAMETRO 6.00
TU TU
BE B ER TORNILLO DE 5/8" x 2 1/2" 48.00
RÍA ÍA
EX EX ANCHO PZA.
IST TORNILLO DE 5/8" x 3" 48.00 RED DE AGUA POTABLE
IST
EN EN EXCAVACIÓN
EXCAVACION 527.35 M3.
T
PROFUNDIDAD
E TE
PLANTILLA 52.73 M3.
6"Ø
DIAMETRO
TE
RELLENO 469.55 M3.
EXTERIOR
N
TE
IS
TU 6"Ø TOMAS DOMICILIARIAS
EX
BE
RÍA PLANTILLA
RÍA
EX EXCAVACIÓN
EXCAVACION 522.54 M3.
IST APISONADA RELLENO 522.36 M3.
EN BE
TU
TE
ZANJA
TU
BE
RÍA
EX NOMBRE DEL PROYECTO :
IST
EN CONSTRUCCION DE LA RED O SISTEMA DE AGUA POATABLE
T E
EN FRACCIONAMIENTO INSURGENTES
DIRECCION DE LOS EMPUJES Y FORMA DE COLOCAR LOS ATRAQUES
PLANO :
A A
A
A
PLANTA Y DETALLES
B A
B
B
B
UBICACION :
B
TAPACHULA, CHIAPAS
TEE DE F.F. TAPÓN CAMPANA CODO DE F.F. TEE Y TAPA CIEGA DE F.F. BDC-ENEAP19 1 DE 1 MARZO 2021
P. V. C. P. V. C. P. V. C. P. V. C.
NOTAS DE ATRAQUES SECRETARIA DE OBRAS PUBLICAS MUNICIPAL

1).- LAS PIEZAS ESPECIALES DEBERAN ESTAR ALINEADAS Y NIVELADAS
ANTES DE COLOCAR LOS ARRANQUES, LOS CUALES QUEDARAN
PERFECTAMENTE APOYADOS AL FONDO Y PARED DE LA ZANJA
2).- EL ATRAQUE DEBERA COLOCARSE EN TODOS LOS CASOS, ANTES DE HACER
LA PRUEBA HIDROSTATICA DE LAS TUBERIAS
TABLA DE ANCHOS DE ZANJA 3).- ESTOS ATRAQUES SE USARAN EXCLUSIVAMENTE PARA TUBERIAS ALOJADAS
EN LAS ZANJAS
DIAMETRO NOMINAL ANCHO PROF. VOL.

pulgadas en cms.
metro DIMENSIONES DE LOS ATRAQUES DE
milimetros en cms. lineal
CONCRETO PARA LAS PIEZAS ESPECIALES
63.5 2.5 60 100 0.60 m³
DIAM. NOMINAL DE LA PIEZA ESP. ALTURA LADO "A" LADO "B" VOL. POR ATRAQUE
76.2 3 60 100 0.60 m³ PULGADAS
MILIMETROS EN CM. EN CM. EN CM. EN M3
SECRETARIO DE OBRAS PUBLICAS MUNICIPAL
152.40 6 70 110 0.77 m³ 76 3" 30 30 30 0.027
152 6" 40 30 30 0.036
203.20 8 75 115 0.86 m³ 203 8" 45 35 35 0.055
213
DRENAJE
PLUVIAL
179.12
2.39
176.73
CONCRETO ARMADO
12.40
7 6
12.00
0-
.8
0.50
36
6-
.4
47
1.40
1.00
177.92
3.20
174.72
0.50
2
SOLERA RIGIDIZADORES (ATIEZADORES)
4"x38" @ 5 CMS. VARILLA REDONDA LISA
CONCRETO ARMADO 1
SOLDADURA 7018 2"Ø @ 15 CMS.

2-76
Variable 12.00
.4
6-14
48.2
SOLERA
VER DETALLE 1 VER DETALLE 1
4"x38" @ 5 CMS.
SOLDADURA 7018
0.40
0.40
RIGIDIZADORES (ATIEZADORES)
VARILLA REDONDA LISA
176.72 1
2"Ø @ 15 CMS.
2.74
0.20
0.20
1.50
1.70
173.98
179.12
-76
176.732.39
76
47.46-36.80-
2 VARS. No. 4 177.92
3
174.723.20
03
2
@ 20 CMS.
48.26-14.42-76
176.51
11.62-4.
176.72
PLANTILLA DE CONCRETO
2.74
173.98
11.62-4.03-76
3
176.51
173.922.59
2.59
4
F'C=100 KG/CM²
173.92 2 VARS. No. 4
58.04-9.24-76
@ 20 CMS. 5
175.74
173.35
2.39
49.11-18.28-76
175.19
172.60 2.59
48.17-5.63-76
174.71
2.39
172.32
79.59-14.88-76
TUBO ADS DE ALTA 8
173.15
171.09
2.06
DENSIDAD DE 30"Ø
8
173.34
2.06
171.28
112.74-2.00-76
0.20 0.89 0.89 0.20 173.72

2.66
171.06
9
0.15 0.15 0.15

2.00 2.63 7.37
-76
-9.24
1.00
1.00 0.80
58.04
1.33 0.30 0.60
0.80
SIMBOLOGIA
0.65
1.33 0.30 0.60
0.65
0.60
1.00 0.20
0.60
0.80
1.46 0.20
0.80
2.74
3.20
2.63
2.29
2.63
2.75
1.43
RED DRENAJE SANITARIO
1.43
0.20 0.89
0.20 0.89
1
0.20
POZO
0.20
175.74 2.23
2.39 0.20 0.89 0.89 0.20
0.20 0.89 0.89 0.20 2.23 0.15 0.15 0.15
5
173.35 0.15 0.15 0.15 2.63 1e
2.63 POZO EXISTENTE
0.80 RIGIDIZADORES
VARILLA REDONDA
0.30
0.80 RIGIDIZADORES
VARILLA REDONDA
0.30 LISA 21" @ 15 cm.
0.20
LISA 12" @ 15 cm.
0.80
0.20
0.80
SOLERA
4"x38" @ 5 cm.
ELEVACIÓN DE TERRENO
SOLERA
3
4"x8" @ 5 cm. T-1 ELEVACIÓN DE PLANTILLA
T-1 TAPA
TAPA
1.00
.28-76
1.00 LONGITUD - PENDIENTE - DIAM.

0.80
1.33 0.30 0.60 0.80 1.33 0.30 0.60
METROS - MILESIMOS - CENTIMETROS 00.00 - 0.00 - 00
0.65
0.20
0.65
0.60
1-18
0.60 SENTIDO DE FLUJO
0.85 0.20
0.80
0.80
49.1
2.59
0.65
2.39
2.63
2.63
2.14
1.94
1.43
1.43
0.20 0.89
0.20 0.89
0.20
0.20
175.19
2.59 2.23
172.60 0.20
0.15
0.89
0.15
2.63
0.89
0.15
0.20 2.23 0.20
0.15
0.89
0.15
2.63
0.89
0.15
0.20
CANTIDAD DE TUBERIA
6 0.80 RIGIDIZADORES
VARILLA REDONDA
0.30 0.80 RIGIDIZADORES
LISA 12" @ 15 cm.
VARILLA REDONDA
LISA 12" @ 15 cm.
0.30
0.20
0.80
0.80
0.20
SOLERA
4"x38" @ 5 cm.
SOLERA
4"x38" @ 5 cm.
RED DE ALCANTARILLADO PLUVIAL
T-1 T-1
TAPA TAPA
TUBO TIPO ADS DE ALTA DENSIDAD DE 30" Ø N-12 906.46 ML

-76
1.00
0.80 1.67 0.30 0.60
.63
0.20
0.65
7-5
0.60
0.80
48.1
0.82
2.73
2.97
2.28
1.77
0.20 1.06
0.20
174.71
172.32
2.39 0.20
0.15
1.06
0.15
1.06
0.15
0.20 2.57 VOLUMENES DE OBRA
2.97
7 0.80 RIGIDIZADORES
VARILLA REDONDA
LISA 12" @ 15 cm.
0.30
RED DE ALCANTARILLADO PLUVIAL
0.80
0.20
SOLERA
4"x38" @ 5 cm.
T-1
EXCAVACION
TAPA
PLANTILLA 101.07 M3.
RELLENO 1,694.35 M3.

-76
Variable 12.00
.88
-14
.59
SOLERA
VER DETALLE 1
3 VER DETALLE 1
4"x8" @ 5 CMS.
SOLDADURA 7018
79
CONSTRUCCIÓN DE DRENAJE PLUVIAL EN
0.40
1
2"Ø @ 15 CMS.
1.21
1.41
12.00
0.20
SOLERA
RIGIDIZADORES (ATIEZADORES) 3 11.60
2.10
VARILLA REDONDA LISA 4"x8 " @ 5 CMS.

1 SOLDADURA 7018 CONCRETO ARMADO
2"Ø@ 15 CMS.
2 VARS. No. 4
PLANTILLA DE CONCRETO
F'C=100 KG/CM² PLANO :
@ 20 CMS.
PLANTA Y DETALLES
0.20
173.15
1.00
1.40
TUBO ADS DE ALTA
2.06 DENSIDAD DE 30"Ø
171.09 0.20 0.89 0.89 0.20

UBICACION :
0.15 0.15 0.15
8 2.63 9.37
TAPACHULA, CHIAPAS
8
173.34 CLAVE : PLANO : FECHA : DIGITALIZO :
2.06 VARILLA REDONDA LISA
1
2"Ø @ 15 CMS.
171.28 BDC-FEBAPLU 1 DE 1 MARZO 2021
Variable 10.00
1
SOLERA 2" Ø
@ 15 CMS.
10.00
4"x38" @ 5 CMS.
SOLDADURA 7018 CONCRETO
VER DETALLE 1
SOLERA
3
4"x8" @ 5 CMS.
SOLDADURA 7018
VER DETALLE 1
0.50 0.50
F'C=200 KG/CM²
11
2.7 SOLERA
4-2 RIGIDIZADORES (ATIEZADORES)
4"x38 " @ 5 CMS.
SOLDADURA 7018 VARS. No. 4
.00
Variable
VER DETALLE 2 @ 20 CMS.
-76 1
2 "Ø
@ 15 CMS.
CONCRETO
F'C=200 KG/CM²
2.10
2.15
2 VARS. No. 4
@ 20 CMS.
CONCRETO ARMADO 0.20 1.00 0.20
0.20
1.40
0.20
0.20
TUBO ADS DE ALTA

DENSIDAD DE 30"Ø
2 VARS. No. 4
@ 20 CMS.
0.89 0.89 PLANTILLA DE CONCRETO
F'C=100 KG/CM²
0.20
0.15 0.15 0.15
10.00 1.00
1.40
173.72
2.66
171.06
9 ING. JORGE LUIS FLORES OZUNA
214
PAVIMENTO

CONCRETO PREMEZCLADO DE 15 CM DE ESPESOR F'c= 250

KG/CM2 REVENIMIENTO 10 CM A TIRO DIRECTO, ARMADO CON
MALLA 6-6/10-10.
BANQUETA
N +0.66 N +0.66
N +0.48 N +0.50
PEND. DE 5 AL MILLAR
N +0.48
0.40 0.40 ESPECIFICACIONES
1.- EN LAS ZONAS QUE SE REQUIERA LA FORMACIÓN DEL TERRAPLEN, SE CONSTRUIRÁN CON MATERIAL
3.00
SUBRASANTE FORMADO CON MATERIAL MEJORADO COMPACTADO AL 95% MEJORADO EN CAPAS DE 20cm DE ESPESOR, EN TODO EL ANCHO
PROCTOR. DE LA SECCIÓN COMPACTÁNDOSE HASTA ALCANZAR EL 90% DE SU PESO VOLUMÉTRICO SECO MÁXIMO DEL
RELLENO CON MATERIAL MATERIAL.
MEJORADO EN CAPAS SIMBOLOGIA
2. EL TENDIDO DEL CONCRETO SE REALIZARA EN FRANJAS CORRESPONDIENTES A UN DÍA DE PAVIMENTACIÓN,
C
OR
TS
E
E
CA
C
O'IN
A
- SERÁ DE 15 cm DE ESPESOR Y SE UTILIZARA CONCRETO f'c= 250 kg./cm. CON UN T.M.A. DE 19 mm 3 4", CON UN
DETALLE DE PASO DE CEBRA REVENIMIENTO APROPIADO PARA LA COLOCACIÓN DEL CONCRETO RECOMENDANDO PARA UNA CIMBRA FIJA,
SERÁ DE 10±2cm. PARA PENDIENTES LIGERAS MENORES AL 8%; Y DE 8 ± 1 cm PARA PENDIENTES MAYORES AL 8%
3.-EL SUMINISTRO DE CONCRETO DEBERÁ SER CONSTANTE Y CONTINUO PARA MANTENER LA HOMOGENEIDAD ,
SE RECOMIENDA QUE ENTRE EL TENDIDO DE UNA OLLA Y OTRA NO
TRANSCURRA MAS DE 25 MINUTOS
4.-LA SUPERFICIE DEBERÁ ESTAR HUMEDECIDA PREVIAMENTE ANTES DE RECIBIR EL CONCRETO, PARA EVITAR QUE
GUARNICION TRAPEZOIDAL. SE PIERDA LA HUMEDAD DEL CONCRETO
5.-EL PAVIMENTO SE REFORZARA CON MALLA ELECTROSOLDADA 6*6-10/10, CON UN F'Y=5000 KG/CM2. EL
CUAL SE COLOCARA PREVIO AL COLADO
´
6.-UNA VEZ COLOCADO EL CONCRETO SE DEBERÁ ACOMODAR EN LAS ORILLAS CERCANAS A LA CIMBRA
UTILIZANDO VIBRADOR MANUAL POSTERIORMENTE SE PASARA LA REGLA O RODILLO PARA COMPACTAR DANDO
DE DOS A TRES PASADAS Y PARA DAR EL PERFILADO DEFINITIVO SE UTILIZARA UNA FLOTADORA DE ALUMINIO O
MAGNESIO EN SENTIDO TRANSVERSAL.
7.- SE APLICARÁ TAMBIÉN UN TEXTURIZADO TRANSVERSAL HECHO CON PEINE METÁLICO CON SEPARACIÓN ENTRE
2.50 2.50 2.50 2.50 DIENTES DE 1.9 CM Y DE PROFUNDIDAD MÁXIMA ENTRE 6.4 MM Y 3.0 MM, ESTA OPERACIÓN SE DEBE REALIZAR
CUANDO EL CONCRETO ESTE LO SUFICIENTEMENTE PLÁSTICO PARA PERMITIR EL TEXTURIZADO, PERO LO
DT-003 SUFICIENTEMENTE SECO PARA EVITAR QUE EL CONCRETO FLUYA HACIA LOS SURCOS FORMADOS POR EL PEINE.
QUEDA PROHIBIDO DAR ACABADOS CON MORTEROS O PASTAS QUE NO SEAN PARTE INTEGRAL DEL CONCRETO,
ASI COMO ROCIAR CEMENTO SOBRE LA SUPERFICIE DEL CONCRETO PARA DAR EL ACABADO FINAL.
JUNTA DE CONTRACCION
L/2
CON CIERRA METÁLICA 8.-UNA VEZ TERMINADO EL VIBRADO Y EL ACABADO FINAL , Y MEDIA HORA DESPUES QUE EL CONCRETO HA
Junta longitudinal Losa de concreto
Malla Electrosoldada de f'c=250kg/cm2. Malla Electrosoldada COMENZADO A FRAGUAR SE DEBERÁ COMENZAR EL CURADO DE ESTE POR METODOS CONVENCIONALES
6-6/10-10. colocada a 5cm 6-6/10-10. colocada a 5cm (ASPERSIÓN, POR UN TIEMPO NO MENOR A SIETE DÍAS )
bajo el nivel de rasante. bajo el nivel de rasante.
5.00
15.00
9.- JUNTAS TRANSVERSALES DE CONTRACCIÓN (TIPO A) DE 5 cm DE PROFUNDIDAD A CADA 3.33m Y SE
10.00 UTILIZARA EQUIPO DE CORTE CON DISCO DE DIAMANTE CUANDO EL CONCRETO TENGA UN CIERTO GRADO DE
L
ENDURECIMIENTO Y LAS CONTRACCIONES SEAN INFERIORES A AQUELLAS QUE CAUSAN EL AGRIETAMIENTO ( 4 A 6

HRS. APROXIMADAMENTE)
ACABADO CON
VOLTEADOR DE 10CM 10. LA OPERACIÓN DE SELLAR LAS JUNTAS SE EFECTUARÁ ANTES DE PONER EN SERVICIO EL PAVIMENTO. PARA LO
JUNTA LONGITUDINAL CUAL LAS JUNTAS SE DEBEN LIMPIAR PERFECTAMENTE CON AGUA Y AIRE A PRESIÓN GARANTIZANDO QUE NO
L/2
EXISTAN POLVOS NI MORTERO EN LAS CARAS EXPUESTAS, UNA VEZ LIMPIA Y SECA LA JUNTA, SE PROCEDERÁ A
COLOCAR UNA TIRA DE RESPALDO QUE EFECTIVAMENTE IMPIDA LA ADHESIÓN DEL SELLADOR A LA SUPERFICIE
INFERIOR DE LA JUNTA, POSTERIORMENTE SE COLOCARÁ EL SELLADOR EL CUAL NO DEBERÁ MANCHAR LA ZONA
ADYACENTE A LA JUNTA.
Junta Transversal
de f'c=250kg/cm2. Malla Electrosoldada
6-6/10-10. colocada a 5cm 12.-LAS GUARNICIONES SERÁN DE 20x15x40 cm DE SECCIÓN EN FORMA TRAPEZOIDAL UTILIZANDO CONCRETO CONSTRUCCION DE PAVIMENTACION HIDRAULICA EN CALLE EN 11A CALLE PONIENTE ENTRE
EL ACABADO FINAL QUE SE LE DARÁ A LA CALLES, SERÁ RALLADO bajo el nivel de rasante. 3 12A AVENIDA NORTE Y 14A PRIVADA NORTE, AVENIDA ANTONIO DAMIANO CAJAS ENTRE CALLE
MALLA ELECTROSOLDADA 5.00 F'C=200 KG/CM2, CON UN T.M.A. DE 19 mm 4" ASÍ COMO TERMINADO CON VOLTEADOR EN LAS ARISTAS, SE BELISARIO DOMINGUEZ Y 11A CALLE PONIENTE FRACCIONAMIENTO INSURGENTES
CON PEINE METÁLICO.LA SEPARACIÓN DE LOS SURCOS SERÁ DE 6-6/10-10, COLOCADA A 5CM REALIZARA EL CURADO POR MÉTODOS CONVENCIONALES (ASPERSIÓN, POR UN TIEMPO NO MENOR A SIETE
25MM. EL ANCHO DEL SURCO SERÁ DE 3 MM.LA PROFUNDIDAD DEL
SURCO SERÁ DE 5 MM., ESTO PARA QUE LOS VEHÍCULO QUE
DEL NIVEL DE PISO TERMINADO
DEL PAVIMENTO
DETALLE DE LOSA 15.00
10.00 DÍAS) PLANO :
CIRCULEN POR DICHA VIALIDAD, LAS LLANTAS TENGAN MAYOR DETALLES CONSTRUCTIVOS
ADHERENCIA Y ASÍ EVITAR DERRAPA MIENTO
UBICACION :
JUNTA TRANSVERSAL FRACCIONAMIENTO INSURGENTES
ESC. 1:100 TAPACHULA DE CORDOVA Y ORDOÑEZ, CHIAPAS
2 DE 2 MARZO 2021
NORTE ESCALA GRAFICA :
0 10 20 30 40 50 60 70 80 90 100
ESCALA 1:1000

215
TELEF
CFE
TELEF
R
PR 1
PR 2
9
,4
D R E
N A J E
S N I
A T A R
I O
32
CFE
, 91
14
D R E N A
J E
S A N
I T
A R I
O
D R E N A J E
CFE
A N I
S T A
R I O CFE
D R E N
A J E
R
S N I
A T A R I
O
PR 4
LIC. ROSA IRENE URBINA CASTAÑEDA

CFE
TELEF
6
TELEF R E N A J
D E
A N I
S T A R
I O
,4
47
CFE
R
R
PR 6
CFE
R
D R E N A J
E
S A N
I T A
R I
O
CFE
TELEF R E N A J
D E
A N I
S T A
R I O
D R E
N A J E
S N I
A T A R
I O
TELEF
6
48,2
R
CFE
CFE
CFE
11,62
D R E
N A J E
S N I
A T A R
I O
D R E N A J E
CFE
A N I
S T A
R I O
CFE
SIMBOLOGIA
D R E N A J
E
S A N
I T
A R I
O
TELEF
TELEF
D R E
N A J E
A N I
S T A R
I O
CFE
CFE
POSTE CFE
R
58,04
R
D R E N A JE
POZO S A N IT A RI O
CFE
REGISTROS R
R
TELEF
R
POSTE TELEFONO
BANCO DE NIVEL
CFE
D R E N
A J E
S N I
A T A R I
O
CFE
D R E N A J
E
S A N
I T A
R I O
D R
E N A J E
A N I
S T A R
I O
TELEF
1
49,1
R
R R
D R E N
A J E
S N I
A A R I
T O
D R
E N A J E
A N I
S T A R
I O
TELEF
CFE
D R E N A
J E
S A N
I T
A R I
O
D R E N A J
E
S A N
I T A
R I O
7
48,1
D R E N A J
E
S A N
I T
A R I
O
VOLUMENES DE OBRA
TELEF
D R E N A
J E
S A N
I T
A R I
O
CFE
D R E N A
J E
S N I
A A R I
T O
CFE
TELEF
D R E N A
J E
D R E N A J
E
S N I
A A R I
T O
S A N
I T A
R I O
CFE
D R E
N A J E
S N I
A T A R
I O
CFE
TELEF
15
1,1 R
TELEF
3 R
,59
D R
E N A J E
A N I
S T A R
I O
79
CFE
CFE

CONSTRUCCION DE PAVIMENTACIÓN HIDRÁULICA EN CALLE 11A CALLE PONIENTE ENTRE
R
D R E N A J
E
R S A N
I T A
R I
O
CFE
TELEF
R
R
PLANO :
R
PAVIMENTO HIDRÁULICO EN
CFE
R
CFE
UBICACION :
D R E
S
N A J
N I
A T A R
E
I O
R
TELEF
TELEF
TAPACHULA, CHIAPAS
R

R
BDC-ENEAS21 1 DE 1 MARZO 2021

CFE
10
R
R
7,8
R
R
0
CFE
R
R
R
R
D R E
N A J E
A N I
S T A R
I O
CFE
CFE
R
H=2.43
H=2.66
CFE

CONCLUSIONES, RECOMENDACIONES Y EXPERIENCIA
PROFESIONAL ADQUIRIDA
Los objetivos de estas obras de infraestructura tanto básicas por tratarse de servicios
de drenaje y agua potable, así como de la infraestructura vial, se lograron de manera
satisfactoria, de tal forma que se construyeron las obras de drenaje sanitario, la red de
agua potable, drenaje pluvial, y la construcción de pavimentación hidráulica de todas
las calles que comprendía el circuito. Por tratarse de un sector comercial al Nor-
Poniente de la ciudad donde se ubica el Fraccionamiento Insurgentes, las condiciones
para llevar a cabo la ejecución de las obras fue muy compleja y con muchos
contratiempos por todo lo que implicaba sobre todo en cuanto a los comercios
establecidos y los no establecidos que de una u otra manera se encontraban instalados
en todo el tramo de la obra y por otra parte las condiciones climatológicas de la
temporada de lluvias que se presentaron durante todo el proceso constructivo de las
obras, entre otros factores, pero al final de todo se logró superar cada contratiempo y
todo se realizó de la mejor forma posible.
Por otra parte durante la estancia de la residencia profesional obtuve una experiencia
personal satisfactoria que permitió ampliar mis conocimientos en la práctica, ya como
ingeniero civil, además de que estuve desempeñándome en el área de la Supervisión
de obra, la cual a su vez me permitió realizar actividades como la de verificar los niveles
con aparatos topográficos para controlar las pendientes de cada tubería así como de
la red de drenaje pluvial y la red de alcantarillado sanitario, y el nivel respectivo para
la colocación de concreto hidráulico en cada una de las calles que se pavimentaron.
Por tal motivo estuve presente en todo el proceso constructivo de cada una de las
obras revisando y vigilando que todos los conceptos de obra y cada proceso se hiciera
de la forma correcta de acuerdo a los generadores de obra y lo establecido en el
programa de obra, con ello me permitió ampliar mis conocimientos de lo que hay que
tomar en cuenta y considerar en cada uno de los procedimientos constructivos de toda
obra, desde lo menos complejo hasta lo más prioritario en la obra.
Con relación a la materia abastecimiento de agua, puedo concluir que nos enseñan
todo lo que se ve ya en obra desde el proceso constructivo hasta el diseño, y que en
mi caso me ayudó mucho.
216
Fue una maravillosa experiencia como ingeniero civil, puedo decir que me siento
orgulloso por haber formado parte de este proyecto integral que beneficia a gran parte
de la población de la ciudad y mis recomendaciones sería dirigido a los estudiantes
que están por cursar la residencia profesional, que opten por proyectos como estos
porque aparte del conocimiento que se adquiere, son obras que tiene gran impacto en
la población, tanto en el ámbito social como económico en toda la región.
COMPETENCIAS DESARROLLADAS Y/O APLICADAS
 Resolución de problemas
 Manejo de equipo topográfico
 Trabajo en equipo
 Liderazgo
 Responsabilidad
 Conocimiento del proceso constructivo
 Adaptabilidad
217
FUENTES DE INFORMACIÒN
 Comisión Nacional del Agua, Manual de Agua Potable, Alcantarillado y
Saneamiento, 2007 <ftp://ftp.cna.gob.mx/Mapas/libros pdf 2007/Alcantarillado
Pluvial.pdf>
 EAB, ‘NS-085 - Criterios de Diseño de Sistemas de Alcantarillado’ (Bogotá,

2017)
 Marlon Sánchez. (2006); Diseño de red de alcantarillado sanitario. 5 a . Ed.
 (2005); Guías técnicas para el diseño de alcantarillado sanitario y sistemas de
tratamiento de aguas residuales. Instituto Nicaragüense de acueducto y
alcantarillados (INAA), ente regulador.
 Valdez, E. (1990). Abastecimiento de Agua Potable. México D.F: Universidad
Nacional Autónoma de México.
 OMS. (1995). Guías para la calidad de agua potable. Ginebra: OMS.
 Londoño Naranjo, C., & Alvarez Pabón, J. A. (2008). Manual de diseño de
pavimentos de concreto. Medellín: ICPC
 Montejo Fonseca, A. (2008). Ingenieria de pavimentos para carreteras.

Bogotá: Universidad Católica de Colombia.
Sitios web
 https://www.iagua.es/respuestas/sistema-drenaje-pluvial
 https://www.siapa.gob.mx/sites/default/files/capitulo_3._alcantarillado_pluvial.p
df
 https://www.siapa.gob.mx/sites/default/files/capitulo_3._alcantarillado_sanitario
.pdf
 http://www.conagua.gob.mx/conagua07/publicaciones/publicaciones/sgapds-
29.pdf
 http://www.imcyc.com/50/pdfs/50a_pavimentoschih.pdf
 https://tesis.ipn.mx/bitstream/handle/123456789/2598/concreto%20hidraulico.p
df?sequence=1&isallowed=y
218
ANEXOS
 LEVANTAMIENTO TOPOGRAFICO
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234

Untitled

Cargado por

Información del documento

Descripción original:

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Untitled

Cargado por

Copyright:

Formatos disponibles

INSTITUTO TECNOLÓGICO DE TAPACHULA

MEJÍA LÓPEZ JULIO ANGEL

REPORTE DE RESIDENCIA PROFESIONAL

MEJORAMIENTO INTEGRAL EN CALLES Y AVENIDAS EN EL MUNICIPIO DE

ING. WILLIAM ANTONIO PENAGOS CABALLERO

ING. GERARDO ANTONIO IBARRA DE LA CRUZ

TAPACHULA CHIAPAS A 30 DE JULIO DE 2021

El presente informe técnico de residencia profesional con el proyecto denominado

En lo relativo a la obra de construcción de drenaje pluvial en fraccionamiento

En lo relativo a la obra de construcción de drenaje sanitario en fraccionamiento

En lo relativo a la obra de construcción de red o sistema de agua potable en

En lo relativo a la obra de construcción de pavimento hidráulico en

CAPITULO 1 GENERALIDADES DEL PROYECTO

DESCRIPCIÓN DE LA EMPRESA U ORGANIZACIÓN Y

1.3 PROBLEMAS A RESOLVER-------------------------------------------------------------------------- 9

1.4.1 OBJETIVO GENERAL--------------------------------------------------------------------------------- 9

1.4.2 OBJETIVOS ESPECÍFICOS------------------------------------------------------------------------- 9

CAPITULO 2 MARCO TEÓRICO

6. COMPETENCIAS DESARROLLADAS Y/O APLICADAS-------------------------------------217

Desde el momento en que se empezaron a establecer nuevas comunidades en lugares

A partir de lo anterior, el Fraccionamiento Insurgente localizado al Nor poniente de la

En lo que corresponde al drenaje sanitario, las aguas residuales y pluviales son

La población de fraccionamiento insurgentes carece de este servicio, por lo que

Red o sistema de agua potable

El agua potable es un recurso imprescindible para garantizar los derechos y la calidad

Se denominan así los pavimentos constituidos por losas de concreto hidráulico,

1.2 DESCRIPCIÓN DE LA EMPRESA U ORGANIZACIÓN Y DEL PUESTO O

Secretaria de Obras Publicas Municipal del Honorable ayuntamiento de Tapachula

Promover, gestionar, coordinar, planear, organizar, ejecutar, y controlar todas las

PUESTO O ÁREA DE TRABAJO

Supervisión y control administrativo de cada una de las obras relacionadas con el

 Participar en el procedimiento constructivo de cada una de las obras que

 Supervisar el proceso de la red de drenaje pluvial

Construcción de drenaje pluvial en fraccionamiento insurgentes: la presente calle

Construcción de drenaje sanitario en fraccionamiento insurgentes: la presente

Construcción de red o sistema de agua potable en fraccionamiento insurgentes:

Construcción de pavimento hidráulico en fraccionamiento insurgentes: la

Un sistema de alcantarillado hace parte esencial del desarrollo urbano, ya que se

Sin embargo, los sistemas de alcantarillado combinado causan un gran impacto en el

2.1.1 Caudales de Diseño

Para realizar el diseño de la red de alcantarillado pluvial, se debe realizar en cálculo

Q = Descarga estimada en el sitio determinado (L/s)

C= Coeficiente de escorrentía (Adimensional)

I = Intensidad de lluvia, para una duración igual al tiempo de concentración

del área de drenaje y para el periodo de retorno determinado (L/s/Ha).

El coeficiente de escorrentía hace referencia a la impermeabilidad que tenga el suelo

Los valores que se pueden adoptar para el coeficiente de escorrentía C, se muestran

El periodo de retorno para implementar en el diseño, se determina de acuerdo a las

Es el tiempo necesario después que inicia la precipitación, para que la escorrentía

2.1.2 Diseño Hidráulico

El análisis hidráulico se puede desarrollar empleando la ecuación de Manning,

 V = Velocidad de flujo en m/s

El coeficiente de rugosidad depende del tipo de material en el que se esté diseñando

Para determinar la pendiente que se va a utilizar en el diseño de la red, se debe tener

Características generales básicas para un proyecto de alcantarillado sanitario.

Cuando se elabora un proyecto, es indispensable tener mucho cuidado en la definición

SISTEMA DE ALCANTARILLADO SANITARIO.

El sistema de alcantarillado es el conjunto de obras e instalaciones destinadas a

Elementos de un sistema de alcantarillado sanitario.

- Conductos (atarjeas, sub-colectoras, principales, interceptoras y evacuadoras).

a) Trazo en peine: Se forma cuando existen varias atarjeas con tendencia al

c) Trazo combinado: Corresponde a una combinación de los dos trazos anteriores y a

Aunque cada tipo de trazo tiene características particulares respecto a su uso, el
