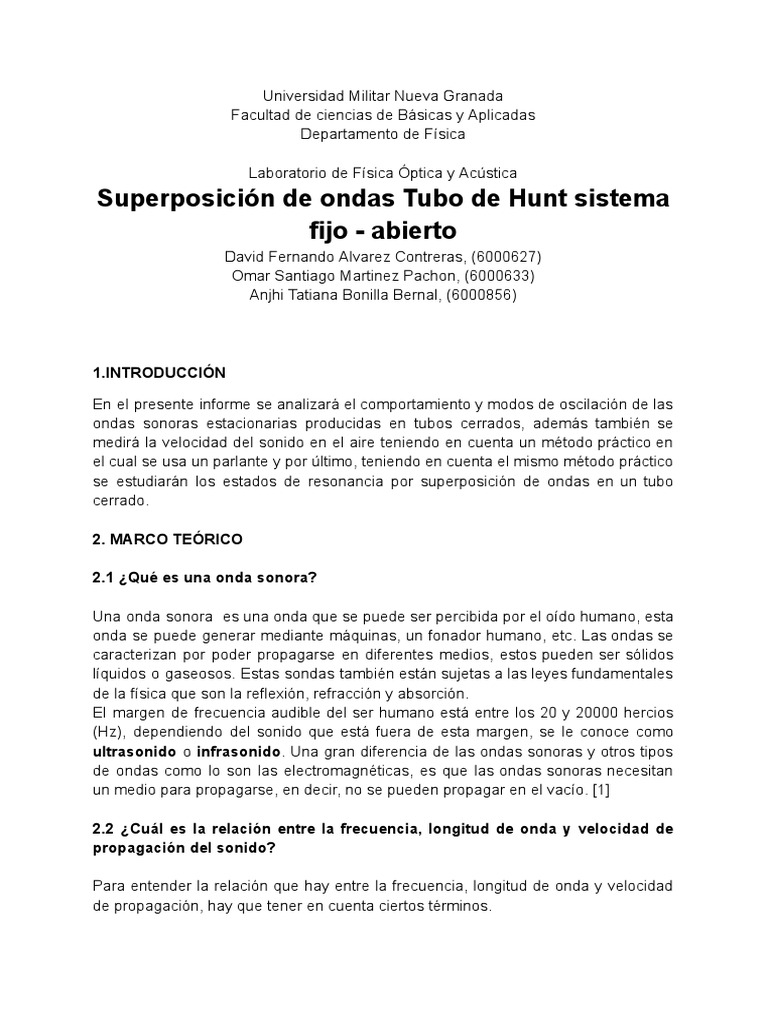

Universidad Militar Nueva Granada

Facultad de ciencias de Básicas y Aplicadas

Departamento de Física

Laboratorio de Física Óptica y Acústica

Superposición de ondas Tubo de Hunt sistema
fijo - abierto
David Fernando Alvarez Contreras, (6000627)
Omar Santiago Martinez Pachon, (6000633)
Anjhi Tatiana Bonilla Bernal, (6000856)

1.INTRODUCCIÓN

En el presente informe se analizará el comportamiento y modos de oscilación de las

ondas sonoras estacionarias producidas en tubos cerrados, además también se
medirá la velocidad del sonido en el aire teniendo en cuenta un método práctico en
el cual se usa un parlante y por último, teniendo en cuenta el mismo método práctico
se estudiarán los estados de resonancia por superposición de ondas en un tubo
cerrado.

2. MARCO TEÓRICO

2.1 ¿Qué es una onda sonora?

Una onda sonora es una onda que se puede ser percibida por el oído humano, esta
onda se puede generar mediante máquinas, un fonador humano, etc. Las ondas se
caracterizan por poder propagarse en diferentes medios, estos pueden ser sólidos
líquidos o gaseosos. Estas sondas también están sujetas a las leyes fundamentales
de la física que son la reflexión, refracción y absorción.
El margen de frecuencia audible del ser humano está entre los 20 y 20000 hercios
(Hz), dependiendo del sonido que está fuera de esta margen, se le conoce como
ultrasonido o infrasonido. Una gran diferencia de las ondas sonoras y otros tipos
de ondas como lo son las electromagnéticas, es que las ondas sonoras necesitan
un medio para propagarse, en decir, no se pueden propagar en el vacío. [1]

2.2 ¿Cuál es la relación entre la frecuencia, longitud de onda y velocidad de

propagación del sonido?

Para entender la relación que hay entre la frecuencia, longitud de onda y velocidad
de propagación, hay que tener en cuenta ciertos términos.
-longitud de onda (λ): Es la distancia entre dos puntos a partir de los cuales la
onda se repite.
-Frecuencia (f): es el número de ciclos de la onda por unidad de tiempo. Es decir,
si una onda se repite 5 veces por segundo, significa que la onda tiene una
frecuencia de 5 Hz.
-Velocidad de propagación: Es el tiempo que pasa desde que la onda es emitida.
Ahora, la relación existente entre la frecuencia y la longitud de onda, es que cuando
hay una mayor frecuencia la longitud de onda es menor, pero si la frecuencia es
menor entonces la longitud de onda es mayor (ver fig. 1). es decir, estos son
inversamente proporcionales. cuando se conoce la velocidad de propagación, se
puede calcular la longitud de onda con la siguiente operación [2]:

(1)

Fig [1]: Relación entre la frecuencia y longitud de onda

2.3 ¿Cómo es la relación entre la velocidad del sonido en un medio y las

características del mismo?

La velocidad del sonido, es la velocidad de la propagación de las ondas mecánicas

que son producidas por variaciones de presión en el medio. la velocidad de
propagación, depende de las características del medio mas no de la onda.
La velocidad del sonido variará dependiendo el medio en el cual viajan las ondas
sonoras. Esta variará ante los cambios de temperatura. Esto ocurre porque ante un
aumento en la temperatura, la frecuencia de la onda también aumenta, esta
interactúa con las partículas que transportan la vibración y esto hace que aumente
la velocidad. [3]

Por ejemplo, en una superficie nevada, el sonido es capaz de desplazarse por

grandes distancias, esto se debe a las refracciones que se producen bajo la nieve,
porque esta no es un medio uniforme. En las capas más frías próximas al suelo, el
sonido se propaga con menor velocidad. [3]
la velocidad del sonido, en los sólidos es mayor que en los líquidos y en los líquidos
es mayor que en los gases.
- la velocidad del sonido en el aire (a 20 °C) es de 340 m/s
- En el agua es de 1.600 m/s.
- En el acero es de 5.100 m/s.

2.4 ¿La velocidad del sonido en el aire depende de la presión, temperatura y

densidad?

La rapidez de propagación del sonido se relaciona con variables físicas que son
propias del material, como lo es la densidad, la temperatura y la presión. En el caso
de medios gaseosos, como lo es el aire, las vibraciones que son transmitidas de un
punto hacia a otro, chocan con la partículas del gas, de este modo cuando la
densidad sea mayor, también será mayor la rapidez de la onda.

En los medios sólidos, las fuerzas que unen las partículas entres si, se encargan de
propagar la perturbación desde un punto hasta el otro. A este proceso se puede
aplicar la explicación del porque la rapidez del sonido es mayor en sólidos que en
gases.

La rapidez del sonido varía un poco con la temperatura de los sólidos y los líquidos,
pero en los gases, la rapidez aumenta con la temperatura debido a que esta
incrementa la probabilidad de que haya choques entre las partículas. La onda de
sonido en un medio, su alcance se relaciona directamente con la energía que
absorbe. Entonces se puede concluir que la rapidez en un sólido se ve afectada por
la densidad y la elasticidad.

La densidad es la masa por unidad de volumen, así, cuando un material es muy

denso, mayor será la masa de las moléculas, si se considera un mismo volumen,
esto implica que el sonido se transmite de forma más lenta. Las ondas de sonido
transporta energía, esta hace la vibración del medio y cuando se necesita más
energía para hacer vibrar las moléculas grandes que la que se requiere para hacer
vibrar moléculas pequeñas, por esto es sonido viaja más lento si el objeto es más
denso. [4]

2.4 ¿Qué es resonancia?

La resonancia es un fenómeno que se produce cuando un cuerpo es capaz de

vibrar cuando se le somete a una acción de una fuerza periódica externa, este
periodo de vibración va a coincidir con el periodo de vibración de dicho cuerpo. en el
cual. la fuerza relativa pequeña hace que una amplitud de un sistema oscilante muy
grande [5]
2.5 Si se fija la frecuencia del sonido, ¿Qué longitudes del tubo presentarán
resonancia?

Para que una de las longitudes del tubo presente resonancia, la longitud se debe
encontrar los armónicos impares porque en los armónicos pares la resonancia será
mínima. Un armónico par es una señal periódica que contiene solo componentes
armónicos cuyas frecuencias son múltiplos pares de una frecuencia fundamental. En
otras palabras, un armónico par es una señal que tiene una forma de onda simétrica
con respecto a su eje horizontal, como una función coseno. [6]

2.6 ¿Cuál es la relación entre la longitud de onda y la distancia entre dos

resonancias consecutivas?

La relación que existe entre la longitud de onda y la distancia entre dos resonancias
consecutivas depende de la velocidad del sonido en el medio. La distancia entre dos
resonancias consecutivas en una columna de un tubo cerrado, por ejemplo, es igual
a un cuarto de la longitud de onda de la onda sonora correspondiente. Por lo tanto,
si se reduce la longitud de onda a la mitad, la distancia entre las resonancias
consecutivas se reducirá a la mitad siempre y cuando la velocidad del sonido en el
medio sea constante.

3. MONTAJE EXPERIMENTAL

3.1 Materiales:

● Tubo de vidrio lleno de agua con un sistema que permita su llenado y

desalojo del agua
● Fuente de sonido (dispositivo móvil con aplicación para generar frecuencias)
● Regla o cinta métrica

3.2 Procedimiento:
● Se descarga una aplicación para generar diferentes frecuencias.
● Se gradúa la frecuencia de 500 Hz en la aplicación.
● Se coloca la fuente de sonido aproximadamente en la mitad del tubo en el
extremo superior del mismo.
● Se gradúa el nivel del agua hasta encontrar los puntos de máxima amplitud
del sonido o estados resonantes.
 ● Se registran los datos de estos puntos.
● Se repite este procedimiento para frecuencias de 1000 Hz y 1500 Hz hasta
obtener para cada una tres medidas de estados resonantes

4. ANÁLISIS DE RESULTADOS

En esta tabla se observan, los datos obtenidos de forma experimental, donde se

usaron tres frecuencias (500 , 1000, 1500 Hz).

Tabla [1]: Frecuencia-longitud

En cada longitud y nodo de vibración, cuando la frecuencia aumenta, esta se va

dividiendo a la mitad, los nodos de vibración son 1, 3 y 5 porque al trabajar en un
tubo cerrado se forma un nodo de desplazamiento o antinodo de presión por lo que
en virtud del fenómeno de superposición de las ondas incidentes y reflejadas se
producen ondas estacionarias. [7]

En esta tabla (ver tabla .1), están los valores de la velocidad de propagación, que es
la relación que existe en un espacio recorrido (longitud de onda) y el tiempo que se
necesito para recorrerlo [8]. para obtener la velocidad de propagación, se aplicó la
siguiente fórmula:

(1)

Donde λ es la longitud de onda y f es la frecuencia. Pero como no se tiene lambda

(λ), para calcularla se necesitó de la siguiente fórmula:

(2)

Donde L es la longitud, n son los nodos de vibración.

Tabla [2]: Velocidad de propagación experimental.

Para calcular la velocidad de propagación Teórica se usó la siguiente fórmula

(3)

Donde R es la constante de los gases ideales, como el medio en el que se

realizaron las mediciones fue el aire, entonces R va a tomar un valor de 8.31
J/mol*k; T es la temperatura ambiente del laboratorio, y M es la masa molar. Al
usar esta fórmula da:
 (4)

Al comparar la velocidad de propagación teórica y la velocidad de propagación

experimental en el tubo cerrado. estos dos resultados se comparan y se calcula
el error porcentual. utilizando la siguiente ecuación:

(5)

Dando así los valores de la tabla [3], (ver tabla 3)

Tabla [3]: Error porcentual del experimento

De esta se puede inferir, que en la frecuencia de 1500 Hz hubo un error mayor al

10%, esto pudo ocurrir porque al ser una frecuencia tan alta y manejar un volumen
bajo, no se pudo escuchar el momento exacto en el que se amplifica el volumen de
la onda, causando así un error en la medición de la longitud con la regla que estaba
en el tubo.
5. CONCLUSIONES

● A partir de la formación de ondas estacionarias en el tubo cerrado, se logró

determinar la velocidad de propagación de la onda.
● Se concluye que los estados de resonancia suceden cuando la frecuencia
generada por la fuente de sonido coincide con una frecuencia propia del tubo
utilizado en la práctica de laboratorio.
● Se deduce que para mayores valores de frecuencia hay más estados
resonantes, ya que por ejemplo mientras mayor sea el valor de la frecuencia
menor es la longitud del armónico fundamental o primer armónico.
● En la realización del experimento, hubo errores aleatorios, que afectaron el
cálculo y obtención de los valores necesarios para la realización del montaje
y del experimento.
6. REFERENCIAS

[1] Ondas sonoras. (s. f.). NFON AG.

https://www.nfon.com/es/get-started/cloud-telephony/lexicon/base-de-conocimiento-
destacar/ondas-sonoras

[2] Longitud de Onda y Frecuencia. (s. f.). Spain esero. Recuperado 7 de marzo de
2023, de
https://esero.es/practicas-en-abierto/decodifica-imagenes-iss/longitud_de_onda_y_fr
ecuencia.html

[3] Física/Acústica/Velocidad del sonido - Wikilibros. (s. f.).

https://es.wikibooks.org/wiki/F%C3%ADsica/Ac%C3%BAstica/Velocidad_del_sonido

[4] PROPAGACIÓN DEL SONIDO. (s. f.). Física de nivel básico, nada complejo..
https://www.fisic.ch/contenidos/sonido/velocidad-del-sonido/

[5] Resonancia – clickonphysics. (s. f.).

http://www.clickonphysics.es/cms/resonancia-3/

[6] 2. H. D. Young, R. A. Freedman, Física Universitaria, Vol. 1. Decimosegunda

edición. (Addison-Wesley, Pearson Educación, México 2009)

[7] Molina, J. (2017). Analizando ondas estacionarias en tubos abiertos y cerrados.

Scielo. Recuperado 7 de marzo de 2023, de
https://www.scielo.org.mx/scielo.php?script=sci_arttext&pid=S1870-3542201700010
0076

[8] Velocidad de Propagacion. (2017). CUAIEED. Recuperado 7 de marzo de 2023,

de https://uapas1.bunam.unam.mx/matematicas/velocidad_de_propagacion/
