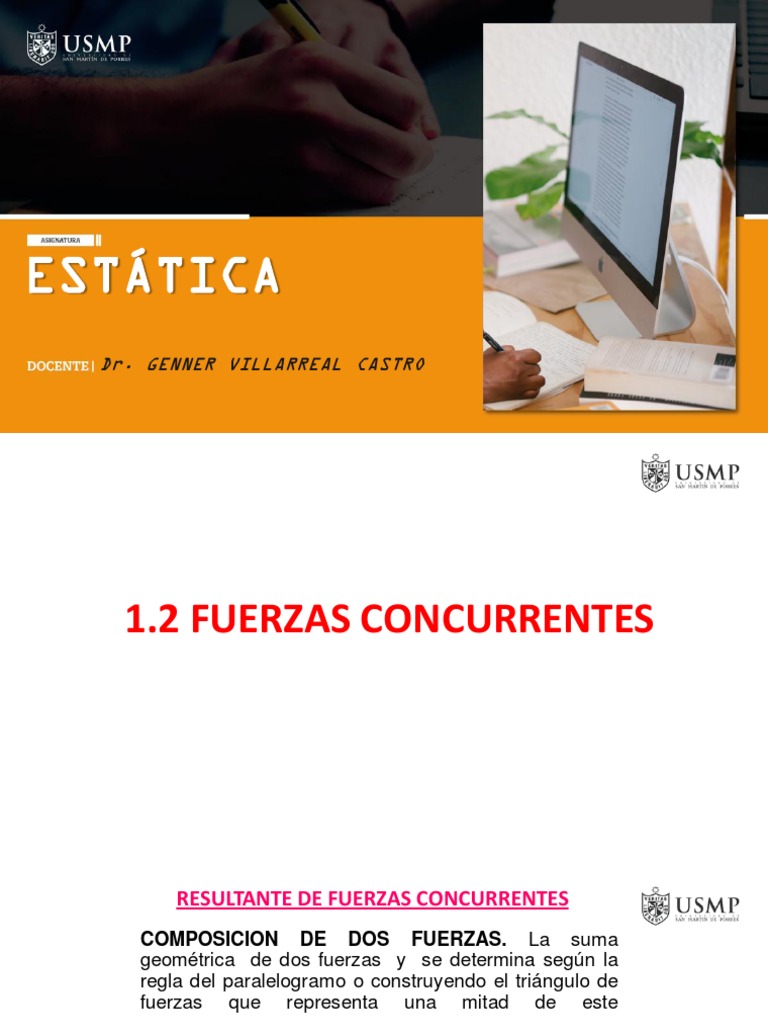

ESTÁTICA

Dr. GENNER VILLARREAL CASTRO

1.2 FUERZAS CONCURRENTES
 RESULTANTE DE FUERZAS CONCURRENTES
COMPOSICION DE DOS FUERZAS. La suma
geométrica de dos fuerzas y se determina según la
regla del paralelogramo o construyendo el triángulo de
fuerzas que representa una mitad de este
paralelogramo.

F1 F2 R
R  F  F  2F1 F2 cos 
2 2  
1 2
sen sen sen
COMPOSICION DE TRES FUERZAS QUE NO SE
ENCUENTRAN EN UN PLANO. La suma geométrica R
de tres fuerzas F1, F2, F3 que no se encuentran en un
mismo plano se representa por la diagonal del
paralelepípedo construido sobre estas fuerzas (regla
del paralelepípedo).
 COMPOSICION DE UN SISTEMA DE FUERZAS. La
suma geométrica (el vector principal) de todo sistema
de fuerzas se determina, ya sea mediante la
composición sucesiva de las fuerzas del sistema según
la regla del paralelogramo, o formando el polígono de
fuerzas.

 n 
R   Fi
i 1
PROYECCION DE UNA FUERZA SOBRE UN EJE Y
SOBRE UN PLANO. La proyección de la fuerza sobre
un eje es una magnitud escalar igual a la longitud del
segmento, tomada con el signo correspondiente, que
se encuentra entre las proyecciones del origen y del
extremo de la fuerza.

Fx  F cos  Qx  Q cos   Q cos 1

La proyección de la fuerza sobre un plano, es el vector
limitado por las proyecciones del origen y del extremo
de la fuerza F sobre este plano.
 MÉTODO ANALÍTICO DE DEFINICIÓN DE FUERZAS

Fx  F cos 

Fy  F cos 

Fz  F cos 

F  Fx2  Fy2  Fz2

Fx Fy Fz
cos   cos   cos  
F F F
MÉTODO ANALÍTICO DE COMPOSICIÓN DE FUERZAS
METODO ESCALAR PARA
FUERZAS CONCURRENTES

R x   Fx

R y   Fy

R z   Fz
 PRÁCTICA DIRIGIDA 1
TEMA: FUERZAS CONCURRENTES
