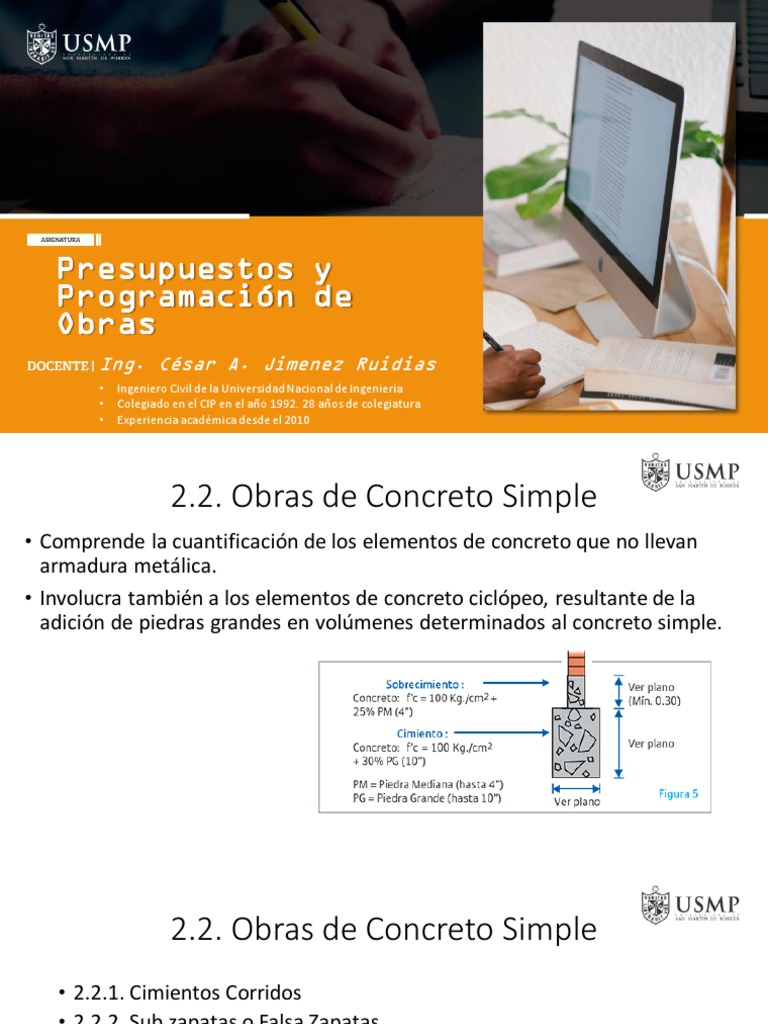

Presupuestos y

Programación de
Obras
Ing. César A. Jimenez Ruidias
• Ingeniero Civil de la Universidad Nacional de Ingeniería
• Colegiado en el CIP en el año 1992. 28 años de colegiatura
• Experiencia académica desde el 2010
 2.2. Obras de Concreto Simple
• Comprende la cuantificación de los elementos de concreto que no llevan
armadura metálica.
• Involucra también a los elementos de concreto ciclópeo, resultante de la
adición de piedras grandes en volúmenes determinados al concreto simple.
 2.2. Obras de Concreto Simple
• 2.2.1. Cimientos Corridos
• 2.2.2. Sub zapatas o Falsa Zapatas
• 2.2.3. Solados
• 2.2.4. Bases de Concreto
• 2.2.5. Estructuras de Sostenimiento de Excavaciones
• 2.2.6. Sobrecimientos
• 2.2.7. Gradas
• 2.2.8. Rampas
• 2.2.9. Falsopiso
 2.2.1. Cimientos Corridos
• Son los elementos de concreto ciclópeo que constituyen la base de cimentación
de los muros. Por lo general su vaciado es continuo y en grandes tramos, de allí su
nombre de cimientos corridos.
Análisis de Costo Unitario
Partida Unidad Metrado Observaciones
(A.C.U.) comprende:
• Materiales, mano de obra,
• Indicar el tipo de Cemento
equipos y herramientas
Volumen de concreto a vaciar en obra y resistencia o dosificación
2.2.1. Cimientos Corridos m3 necesarias para el vaciado
para la construcción de los cimientos del concreto como
de 1 m3 de concreto de
especificaciones técnicas
cimiento corrido

Unidad de Metrado:
Volumen (m3)
 2.2.1. Cimientos Corridos
Concreto en cimientos corridos. Ejemplo No 1.
• Se realizará el metrado del concreto de los cimientos de los ejes 1-1 y 10-10, entre los ejes A y H.
Eje A-A Eje H-H

Eje 1-1

Eje 10-10
 2.2.1. Cimientos Corridos
Concreto en cimientos corridos. Ejemplo No 1.
• Se determina la longitud del cimiento, que va a lo largo del eje 1-1,
entre las zapatas L = 1.63 + 3.46 + 1.53 + 4.04 + 5.40 + 1.18 = 17.24 m

Eje 1-1 1.63 m 3.46 m 1.53 m 4.04 m 5.40m 1.18m

Unidad de Metrado:
Volumen (m3)
 2.2.1. Cimientos Corridos
Concreto en cimientos corridos. Ejemplo No 1.
• Igualmente, en el eje 10-10, entre las zapatas, que tiene las mismas
dimensiones: L = 1.63 + 3.46 + 1.53 + 4.04 + 5.40 + 1.18 = 17.24 m

Eje 10-10

1.63 m 3.46 m 1.53 m 4.04 m 5.40m 1.18m

Unidad de Metrado:
Volumen (m3)
 2.2.1. Cimientos Corridos
Concreto en cimientos corridos. Ejemplo No 1.
• Se requiere el corte 1-1
En el corte:
• Nivel de Terreno Natural (después de Excavación Masiva)
NTN= -1.35 m

• Altura de Relleno = 0.55 m

• Altura de Cimiento = 0.60 m

El ancho del cimiento = 0.60

NFP = -1.25 m Nivel de Excavación Masiva
e Falsopiso = 0.10 mPor lo tanto, el volumen de concreto de cimiento (en los ejes 1-1 y 10 -
NTN = -1.35 m e relleno = 0.20 m
e relleno = 0.55 m 10 será de):
Volumen concreto de cimiento= 2 x 17.24 x 0.60 x 0.60
Volumen concreto de cimiento = 12.41 m3
Nivel -1.90 m Altura de
Excavación
Simple = 1.15 m
FC = -2.50 m

Unidad de Metrado:
Volumen (m3)
 2.2.1. Cimientos Corridos
Concreto en cimientos corridos. Ejemplo No 1.

Codificación Partida Unidad de No de Largo (m) Ancho (m) Altura (m) Metrado
Medida veces

02 Estructuras

02.02 obras de Concreto Simple

02.02.01 Cimientos Corridos m3 12.41

En cimientos Corridos 12.41

Eje 1-1 y 10-10 entre ejes A-H 2 17.24 0.60 0.60 12.41

Unidad de Metrado:
Volumen (m3)
 2.2.1. Cimientos Corridos
Concreto en cimientos corridos. Ejemplo No 1.

Unidad de Metrado:
Volumen (m3)
 2.2.1. Cimientos Corridos
Concreto en cimientos corridos. Ejemplo No 1.

Unidad de Metrado:
Volumen (m3)
 2.2.1. Cimientos Corridos
Concreto en cimientos corridos. Ejemplo No 2.
• Se realizará el metrado del cimiento del eje A, entre los ejes 1 y 8. En
la siguiente diapositiva se muestran los cortes A-A, B-B y C-C
Long. - Corte A-A = 3.75 m Long. - Corte B-B = 10.45 m Long. - Corte C-C = 4.62 m

Unidad de Metrado:
Volumen (m3)
 2.2.1. Cimientos Corridos
Concreto en cimientos corridos. Ejemplo No 2.
• Se requiere los cortes A-A, B-B y C-C

NFP = -1.50 m
e Falsopiso = 0.10 m
NTN = -1.60 m e relleno = 0.20 m e relleno = 0.20 m e relleno = 0.20 m • Altura de Relleno = 0.20 m
Altura de
Cimiento Corrido • Altura de Cimiento = 0.60 m
= 0.60 m • Altura de Falso Cimiento = 1.20 m
NFC = -2.40 m
• Ancho cortes A-A y B-B = 1.00 m
• Ancho corte C-C = 0.60 m

NFFC = -3.60 m

Unidad de Metrado:
Volumen (m3)
 2.2.1. Cimientos Corridos
Concreto en cimientos corridos. Ejemplo No 2.
• Se requiere los cortes A-A, B-B y C-C

NFP = -1.50 m
e Falsopiso = 0.10 m
e relleno = 0.20 m e relleno = 0.20 m e relleno = 0.20 m
NTN = -1.60 m
Altura de
Cimiento Corrido
= 0.60 m

NFC = -2.40 m Volumen de Cimiento:

• Volumen - Corte A-A = 3.75 m x 1.00 m x 0.60 m = 2.25 m3
• Volumen - Corte B-B = 10.45 m x 1.00 m x 0.60 m = 6.27 m3
• Volumen - Corte C-C = 4.62 m x 0.60 m x 0.60 m = 1.66 m3
NFFC = -3.60 m
Volumen Total de Concreto Simple en el eje A-A entre los ejes 1 – 8
Volumen Total = 2.25 + 6.27+1.66
Volumen Total = 10.18 m3

Unidad de Metrado:
Volumen (m3)
 2.2.1. Cimientos Corridos
Concreto en cimientos corridos. Ejemplo No 2.

Codificación Partida Unidad de No de Largo (m) Ancho (m) Altura (m) Metrado
Medida veces

02 Estructuras

02.02 Obras de Concreto Simple

02.02.01 Cimientos Corridos m3 10.18

Eje A-A entre 1-3 1 3.75 1.00 0.60 2.25

Eje A-A entre 3-6 1 10.45 1.00 0.60 6.27
Eje A-A entre 6-8 1 4.62 0.60 0.60 1.66

Unidad de Metrado:
Volumen (m3)
 2.2.1. Cimientos Corridos
• Se muestra un análisis de costo unitario de la partida de cimientos
corridos

Unidad de Metrado:
Volumen (m3)
 2.2.2. Subzapata o Falsa Zapata o Falso Cimiento
• Son los elementos que se encuentran debajo de las zapatas o cimientos, generalmente para
conectar a esta a un terreno de la calidad estipulada en los planos. Generalmente son de
concreto pobre. Pueden necesitar ser encofradas dependiendo de las condiciones de terreno y
son vaciadas directamente en contacto con el terreno.
Análisis de Costo Unitario (A.C.U.)
Partida Unidad Metrado Observaciones
comprende:
2.2.2. Subzapata o
Falsa Zapata o Falso
Cimiento
• Materiales, mano de obra, equipos y
Volumen de concreto a vaciar • Indicar el tipo de Cemento
herramientas necesarias para el
[Link]. Concreto m3 en obra para la construcción y resistencia f’c o
vaciado y curado de 1 m3 de
de la falsa zapata dosificación del concreto.
concreto de falsa zapata
• Materiales, mano de obra, equipos y
Área neta de contacto con el herramientas necesarias para la
• Indicar material del
[Link]. Encofrado m2 concreto fresco de la habilitación, encofrado y
encofrado
subzapata. desencofrado de 1 m2 de encofrado
de falsa zapata
 2.2.2. Subzapata o Falsa Zapata o Falso Cimiento
Concreto en falso cimiento
• Se realizará el metrado del falso cimiento del eje A, entre los ejes 2 y
8. En la siguiente diapositiva se muestran los cortes A-A, B-B y C-C
Long. - Corte A-A = 3.75 m Long. - Corte B-B = 10.45 m Long. - Corte C-C = 4.62 m
 2.2.2. Subzapata o Falsa Zapata o Falso Cimiento
• Concreto en falso cimientos
• Se requiere también los cortes A-A, B-B y C-C

NFP = -1.50 m
e Falsopiso = 0.10 m
e relleno = 0.20 m e relleno = 0.20 m e relleno = 0.20 m
NTN = -1.60 m

• Altura de Relleno = 0.20 m

C = -2.40 m • Altura de Cimiento = 0.60 m
Altura de Falso
CImiento= 1.20 m • Altura de Falso Cimiento = 1.20 m

FFC = -3.60 m
 2.2.2. Subzapata o Falsa Zapata o Falso Cimiento
• Concreto en falso cimientos
• Se requiere también los cortes A-A, B-B y C-C

NFP = -1.50 m Volumen de Falso Cimiento:

e Falsopiso = 0.10 m
NTN = -1.60 m e relleno = 0.20 m e relleno = 0.20 m e relleno = 0.20 m • Volumen - Corte A-A = 3.75 m x 1.00 m x 1.20 m = 4.50 m3
• Volumen - Corte B-B = 10.45 m x 1.00 m x 1.20 m = 12.54 m3
• Volumen - Corte C-C = 4.62 m x 0.60 m x 1.20 m = 3.62 m3
C = -2.40 m
Altura de Falso
CImiento= 1.20 m
Volumen Total de concreto simple en el eje A-A entre los ejes 1 – 8
Volumen Total = 4.50 + 12.54 + 3.62
Volumen Total = 20.66 m3
FFC = -3.60 m
 2.2.2. Subzapata o Falsa Zapata o Falso Cimiento
• Encofrado en falso cimientos
• Se requiere también los cortes A-A, B-B y C-C. Se determinará como el
perímetro la longitud del cimiento por su altura
Encofrado de Falso Cimiento:
NFP = -1.50 m • Encofrado - Corte A-A = 3.75 m x 1.20 m = 4.50 m2
e relleno = 0.20 m e relleno = 0.20 m e relleno = 0.20 m
e Falsopiso = 0.10 m • Volumen - Corte B-B = 10.45 m x 1.20 m = 12.54 m2
NTN = -1.60 m
• Volumen - Corte C-C = 4.62 m x 1.20 m = 5.54 m2
• Tapas de encofrado en los bordes = 1 x 1.2 + 0.6 x 1.2 =
C = -2.40 m
1.92 m2
Altura de Falso
CImiento= 1.20 m
Área de Encofrado de Falso Cimiento en el eje A-A entre los
ejes 2 – 8
Encofrado Total = 4.50 + 12.54 + 5.54 + 1.92
FFC = -3.60 m
Encofrado Total = 24.50 m2
 2.2.2. Subzapata o Falsa Zapata o Falso Cimiento
• Concreto en falso cimientos
Codificación Partida Unidad de No de Largo (m) Ancho (m) Altura (m) Metrado
Medida veces

02 Estructuras

02.02 Obras de Concreto Simple

02.02.02 Falsos Cimientos.

[Link] Concreto de Falso Cimiento. Dosificación m3 20.66

C:H 1:10 + 30 P.G. Cemento Portland Tipo
I.
Eje A-A entre 1-3 1 3.75 1.00 1.20 4.50
Eje A-A entre 3-6 1 10.45 1.00 1.20 12.54
Eje A-A entre 6-8 1 4.62 0.60 1.20 3.62

[Link] Encofrado de Falso Cimiento M2 24.50

Eje A-A entre 2-3 1 3.75 1.20 4.50
Eje A-A entre 3-6 1 10.45 1.20 12.54
Eje A-A entre 6-8 1 4.62 1.20 5.54
Tapa de encofrado eje 2-2 1 1.00 1.20 1.20
Tapa de encofrado eje 2-2 1 0.60 1.20 0.72
 2.2.3. Solados
• El solado es una capa de concreto simple de escaso espesor que se coloca en el
fondo de excavaciones para zapatas, muros de contención, losas de cimentación,
etc., proporcionando una base para el trazado de los elementos estructurales
superiores y la colocación de su respectiva armadura.

Análisis de Costo Unitario (A.C.U.)

Partida Unidad Metrado Observaciones
comprende:
• Indicar el tipo de Cemento
• Materiales, mano de obra, equipos y
Área neta en contacto con el y resistencia f’c o
m2 herramientas necesarias para el
2.2.3. Solados concreto de la que se vaciará dosificación del concreto.
vaciado y curado de 1 m3 de
el solado • Indicar el espesor del
concreto de falsa zapata
solado.

Unidad de Metrado:
Área (m2)
 2.2.3. Solados
Solados:
• Se calculará el área de solado de las zapatas Z-4, de dimensiones 1.50 m x 1.50 m
y Z-7, de dimensiones 1.50 m x 1.75 m. Solo hay 1 de cada zapata en toda la
planta de cimentación

Unidad de Metrado:
Área (m2)
 2.2.3. Solados
Solados:

Tanto la zapata Z-4 como en la Z-7 se indican cuentan

con un solado de 5 cm de espesor

Los áreas de solado serán:

NFP = -1.25 m
e Falsopiso = 0.10 m Para la zapata Z-4:
NTN = -1.35 m
e relleno = 0.55 m • 1 x 1.50 x 1.50 = 2.25 m2

Para la zapata Z-7:

e de zapata= 0.60 m • 1 x 1.50 x 1.75 = 2.63 m2

NFC = -2.50 m
e solado = 0.05 m
vel excav. simple = - 2.55 m

Unidad de Metrado:
Área (m2)
 2.2.3. Solados
Excavaciones en zapatas:

Codificación Partida Unidad No de Largo (m) Ancho (m) Altura (m) Metrado
de veces
Medida
02 Estructuras

02.02 Obras de Concreto Simple

02.02.06 Solados. Concreto ciclópeo dosificación m2 4.88

c:h 1:12. Cemento Portland Tipo I.
e=0.05 m
En zapatas 4.88
Zapata Z-4 1 1.50 1.50 2.25
Zapata Z-7 1 1.50 1.75 2.63

Unidad de Metrado:
Área (m2)
 2.2.3. Solados
• Se muestra el análisis de costo unitario de la partida de de solados
2.2.3. Solados
 2.2.4. Bases de Concreto
• Son cimentaciones aisladas, por lo general de concreto ciclópeo, para asiento de
máquinas, arranque de escaleras y otros usos.

Análisis de Costo Unitario (A.C.U.)

Partida Unidad Metrado Observaciones
comprende:
2.2.4. Bases de
Concreto
• Materiales, mano de obra, equipos y
Volumen de concreto a vaciar • Indicar el tipo de Cemento
herramientas necesarias para el
[Link]. Concreto m3 en obra para la construcción y resistencia f’c o
vaciado y curado de 1 m3 de
de la base de concreto dosificación del concreto.
concreto de la base de concreto
• Materiales, mano de obra, equipos y
Área neta de contacto con el herramientas necesarias para la
[Link]. Encofrado y • Indicar material del
m2 concreto fresco de la base de habilitación, encofrado y
desencofrado encofrado
concreto desencofrado de 1 m2 de encofrado
de la base de concreto
 2.2.5. ESTRUCTURAS DE SOSTENIMIENTO DE
EXCAVACIONES
• Constituyen las obras de cimentación que deben efectuarse debajo de otra existente a fin de
reforzarla. Según la Norma E.050 Suelos y Cimentaciones existen diversos tipos de obras para el
sostenimiento temporal o definitivo de los taludes de corte como las pantallas ancladas,
tablestacas, pilotes continuos, muros diafragma, calzaduras, nailings, entre otros.
• En el caso de obras de concreto simple, las obras de sostenimiento más utilizadas son las
calzaduras, las cuales se construyen por debajo de la cimentación vecina
 2.2.5. ESTRUCTURAS DE SOSTENIMIENTO DE
EXCAVACIONES

Análisis de Costo Unitario (A.C.U.)

Partida Unidad Metrado Observaciones
comprende:
2.2.5. ESTRUCTURAS DE SOSTENIMIENTO DE EXCAVACIONES
• Materiales, mano de obra, equipos y
Volumen de concreto a vaciar
herramientas necesarias para el • Indicar el tipo de Cemento
en obra para la construcción
[Link]. Concreto m3 vaciado y curado de 1 m3 de y resistencia f’c o
de las estructuras de
concreto de las estructuras de dosificación del concreto.
sostenimientos
sostenimientos
• Materiales, mano de obra, equipos y
Área neta de contacto con el herramientas necesarias para la
[Link]. Encofrado y • Indicar material del
m2 concreto fresco de las habilitación, encofrado y
desencofrado encofrado
estructuras de sostenimientos desencofrado de 1 m2 de encofrado
de las estructuras de sostenimientos
 2.2.5. ESTRUCTURAS DE SOSTENIMIENTO DE
EXCAVACIONES
• Concreto y encofrado en calzaduras. Se muestra la longitud de las calzaduras
a excavar.
17.40 m

13.70 m
Longitud = 13.70 + 2 x 17.40

Longitud de calzaduras = 48.50 m

17.40 m
2.2.5. ESTRUCTURAS DE SOSTENIMIENTO DE
EXCAVACIONES
• Concreto y encofrado en calzaduras: La calzadura mostrada se construye en dos
anillos. El primer anillo tiene 80 cm de ancho y 1 m de altura, y el segundo 90 cm
de ancho y 35 cm de altura Área transversal de la calzadura = 1 m x 0.80 m + 0.35 x 0.90 m
Área transversal de la calzadura = 1.115 m2

El concreto será el área transversal de las calzaduras por la

longitud de las mismas
Volumen de concreto = Área x Longitud
Volumen de concreto = 1.115 m2 x 48.50m
Volumen de concreto = 54.08 m3

El área encofrado será la altura total de las calzaduras por la

longitud de las calzaduras
Altura de encofrado = 1 + 0.35 = 1.35 m
Área de encofrado = (1 + 0.35) x 48.50
Área de encofrado = 65.48 m2
2.2.5. ESTRUCTURAS DE SOSTENIMIENTO DE
EXCAVACIONES
 2.2.5. ESTRUCTURAS DE SOSTENIMIENTO DE
EXCAVACIONES
Codificación Partida Unidad de No de veces Largo (m) Ancho (m) Altura (m) Metrado
Medida
02 Estructuras

02.02 Obras de Concreto Simple

02.02.05 ESTRUCTURAS DE SOSTENIMIENTO

DE EXCAVACIONES
[Link] CALZADURAS

[Link].01 Concreto f’c= 140 kg/cm2. Cemento m3 54.08

Portland Tipo I
Primer anillo 1 48.50 0.80 1.00 38.80
Segundo Anillo 1 48.50 0.90 0.35 15.28
[Link].02 Encofrado y Desencofrado m2 65.48
Primer anillo 1 48.50 1.00 48.50
Segundo Anillo 1 48.50 0.35 16.98
 2.2.6. SOBRECIMIENTOS
• Constituye la parte de la cimentación que se construye encima de los cimientos corridos y que
sobresale de la superficie del terreno natural para recibir los muros de albañilería, sirve de
protección de la parte inferior de los muros y aísla el muro contra la humedad o de cualquier otro
agente externo.
 2.2.6. SOBRECIMIENTOS
• Constituye la parte de la cimentación que se construye encima de los cimientos corridos y que
sobresale de la superficie del terreno natural para recibir los muros de albañilería, sirve de
protección de la parte inferior de los muros y aísla el muro contra la humedad o de cualquier otro
agente externo.
Análisis de Costo Unitario (A.C.U.)
Partida Unidad Metrado Observaciones
comprende:
2.2.6. SOBRECIMIENTOS
• Materiales, mano de obra, equipos y
Volumen de concreto a vaciar • Indicar el tipo de Cemento
herramientas necesarias para el
[Link]. Concreto m3 en obra para la construcción y resistencia f’c o
vaciado y curado de 1 m3 de
del sobrecimiento dosificación del concreto.
concreto del sobrecimiento
• Materiales, mano de obra, equipos y
Área neta de contacto con el herramientas necesarias para la
[Link]. Encofrado y • Indicar material del
m2 concreto fresco del habilitación, encofrado y
desencofrado encofrado
sobrecimiento desencofrado de 1 m2 de encofrado
del sobrecimiento
 2.2.6. SOBRECIMIENTOS
Excavaciones en cimientos corridos
• Se realizará los metrados del sobrecimiento ubicado en el eje 5, entre
los ejes B y C.

Unidad de Metrado:
Volumen (m3)
 2.2.6. SOBRECIMIENTOS
Metrados de Sobrecimientos
• Se realizará los metrados del sobrecimiento ubicado en el eje 5, entre
los ejes B y C. L = 3.48 m

Unidad de Metrado:
Volumen (m3)
 2.2.6. SOBRECIMIENTOS
• Concreto en sobrecimientos
• Se requiere también el corte 2-2
La altura del sobrecimiento va desde el nivel de cimiento y el nivel de
fondo del muro

En el corte
• Altura entre fondo de muro y el NFP = 0.30 m
• Nivel de Falso Piso = -1.25 m
• Nivel de Cimiento = -1.90 m
Nivel -0.95 m

NFP = -1.25 m Altura entre NFP y Nivel de CImiento = 1.90 – 1.25 = 0.65 m
Altura de
e relleno = 0.55 m
Sobrecimiento= Altura de sobrecimiento = Altura entre NFP y Nivel de Cimiento +
0.95 m Altura entre fondo de muro y el NFP
Altura de sobrecimiento = 0.65 + 0.30 = 0.95 m
Nivel -1.90 m

El ancho del sobrecimiento es de = 0.25 m

FC = -2.50 m
Por lo tanto, el volumen de concreto de sobrecimiento será de:
Volumen de concreto de sobrecimiento= 1 x 3.48 x 0.95 x 0.25
Volumen de concreto de sobrecimiento = 0.83 m3

Unidad de Metrado:
Volumen (m3)
 2.2.6. SOBRECIMIENTOS
• Encofrado en sobrecimientos
• Se requiere el corte 2-2
La altura del sobrecimiento es de 0.95 m

El ancho del sobrecimiento es de = 0.25 m

Las zonas a encofrar en este caso serán los costados del

Nivel -0.95 m sobrecimiento, en todo su largo de 3.48 m

Altura de Por lo tanto, el volumen de sobrecimiento será de:

Sobrecimiento=
e relleno = 0.55 m
0.95 m Área de encofrado lateral= 2 x 3.48 x 0.95
Área de encofrado lateral = 6.61 m2
Nivel -1.90 m

Unidad de Metrado:
Área (m2)
 2.2.6. SOBRECIMIENTOS
• Encofrado en sobrecimientos
• También se encofrarán los bordes del sobrecimiento, en la llegada a cada
zapata (en color rojo)
La altura del sobrecimiento va desde el nivel de cimiento y
el nivel de fondo del muro, de 0.25 m de ancho
L = 3.48 m
La altura será la misma del sobrecimiento, de 0.95 m

El ancho de excavación del sobrecimiento es de = 0.25 m

Por lo tanto, el área de sobrecimiento será de:

Área de encofrado de sobrecimiento= 2 x 0.25 x 0.95
Área de encofrado lateral = 0.43 m2

Unidad de Metrado:
Área (m2)
 2.2.6. SOBRECIMIENTOS
• Metrados de sobrecimientos
Codificación Partida Unidad de No de Largo (m) Ancho (m) Altura (m) Metrado
Medida veces

02 Estructuras

02.02 Obras de Concreto Simple

02.02.06 Sobrecimiento

[Link] Concreto de Sobrecimiento. m3 0.83

Dosificación C:H 1:8 + 30 P.M.
Cemento Portland Tipo I.
Eje 1-1 y 10-10 entre ejes A-H 1 3.48 0.25 0.95 0.83
[Link] Encofrado de Sobrecimiento m2 7.04
2 3.48 0.95 6.61
2 0.25 0.95 0.43

Unidad de Metrado:
Volumen (m3)
 2.2.6. SOBRECIMIENTOS
• Se muestra el análisis de costo unitario de la partida de concreto de
sobrecimientos
 2.2.7. GRADAS
• Las gradas están constituidas por los pasos y contrapasos que vinculan planos de distinto nivel en
zonas de tránsito. La partida comprende el encofrado y vaciado de concreto, no incluye el
revestimiento y acabado de los pasos y contrapasos.

Análisis de Costo Unitario (A.C.U.)

Partida Unidad Metrado Observaciones
comprende:
2.2.7. GRADAS
• Materiales, mano de obra, equipos y
Volumen de concreto a vaciar • Indicar el tipo de Cemento
herramientas necesarias para el
[Link]. Concreto m3 en obra para la construcción y resistencia f’c o
vaciado y curado de 1 m3 de
de las gradas dosificación del concreto.
concreto de gradas
Área neta de contacto con el • Materiales, mano de obra, equipos y
concreto fresco de las gradas, herramientas necesarias para la
[Link]. Encofrado y • Indicar material del
m2 tanto de los contrapasos, habilitación, encofrado y
desencofrado encofrado
fondo y costados de las desencofrado de 1 m2 de encofrado
gradas. de gradas
 2.2.7. GRADAS

Ejemplo de Elevación y Planta de Gradas

 2.2.7. GRADAS

Ejemplo de Elevación y Planta de Gradas

 2.2.7. GRADAS

Ejemplo de Elevación de Gradas

 2.2.8. RAMPAS
• Las rampas, constituyen los planos inclinados que permiten la comunicación entre dos distintos
niveles.
 2.2.8. RAMPAS
• Las rampas, constituyen los planos inclinados que permiten la comunicación entre dos distintos
niveles.

Análisis de Costo Unitario (A.C.U.)

Partida Unidad Metrado Observaciones
comprende:
2.2.8. RAMPAS
• Indicar el tipo de Cemento
• Materiales, mano de obra, equipos y
y resistencia f’c o
herramientas necesarias para el
[Link]. Concreto m2 Área total de la rampa dosificación del concreto.
vaciado y curado de 1 m2 de
• Indicar el espesor del
concreto de rampas
concreto de las rampas
Área neta de contacto con el • Materiales, mano de obra, equipos y
concreto fresco de las gradas, herramientas necesarias para la
[Link]. Encofrado y • Indicar material del
m2 tanto de los contrapasos, habilitación, encofrado y
desencofrado encofrado
fondo y costados de las desencofrado de 1 m2 de encofrado
rampas. de rampas
 2.2.8. RAMPAS

emplo de Elevación y Planta de Gradas

 2.2.9. FALSOPISO
• Es el concreto plano, de superficie rugosa, que se apoya directamente sobre el suelo natural o en
relleno y sirve de base a los pisos de la planta baja.
 2.2.9. FALSOPISO
• Es la mezcla de mortero, de superficie rugosa, que se apoya directamente sobre el suelo natural o
en relleno y sirve de base a los pisos de la planta baja.

Análisis de Costo Unitario (A.C.U.)

Partida Unidad Metrado Observaciones
comprende:
Área total del falsopiso comprendida • Materiales, mano de obra, • Indicar el tipo de Cemento
entre las caras interiores de muros o equipos y herramientas necesarias y dosificación del mortero.
2.2.9. FALSOPISO m2
sobrecimientos sin revestir y que servirán para el vaciado y curado de 1 m2 • Indicar el espesor del
de base para el contrapiso o piso final. de concreto de rampas concreto del falsopiso

Unidad de Metrado:
Área (m2)
 2.2.9. FALSOPISO
Falsopiso:
• Se calculará el área de falsopiso de la planta presentada, entre los ejes A-D y 1-7
Entre los ejes indicados, existen 2 columnas C-1 de 0.25 x 0.60 m, 2 columnas C-2 de 0.25 x 1.50
m, 2 columnas C-3 de 0.25 x 1.20 m, 1 columna C-4 de 0.25 x 1.00 y un muro M-1 en los ejes 1-1,
7-7 y A-A de 0.20 m de espesor

10.00 m

11.10 m

Unidad de Metrado:
Área (m2)
 2.2.9. FALSOPISO

En todos los cortes de la planta se puede ver el

falsopiso, el cual se coloca sobre el terreno natural
excavado y sobre el área de relleno de las
cimentaciones.

Se visualiza que el espesor del falsopiso es de 10 cm.

Unidad de Metrado:
Área (m2)
 Falsopiso: 2.2.9. FALSOPISO
• Para la determinación del área se debe descontar las secciones transversales de los elementos
verticales (placas y columnas)
Elemento Cantidad Largo Ancho Área
10.00 m Ejes A-D entre 1-7 1 11.10 10.00 111.00
Descuento Columnas C-1 -2 0.60 0.25 -0.30
Descuento Columnas C-2 -2 1.50 0.25 -0.75
Descuento Columnas C-3 -2 1.20 0.25 -0.60
Descuento Columnas C-4 -1 1.00 0.25 -0.25
Descuento Muro M-1 eje 1-1 entre A-B -1 3.35 0.20 -0.67
Descuento Muro M-1 eje 1-1 entre B-C -1 1.69 0.20 -0.34
11.10 m Descuento Muro M-1 eje 1-1 entre C-D -1 2.76 0.20 -0.55
Descuento Muro M-1 eje 7-7 entre A-B -1 3.35 0.20 -0.67
Descuento Muro M-1 eje 7-7 entre B-C -1 1.69 0.20 -0.34
Descuento Muro M-1 eje 7-7 entre C-D -1 2.76 0.20 -0.55
Descuento Muro M-1 eje A-A entre 1-2 -1 2.55 0.20 -0.51
Descuento Muro M-1 eje A-A entre 2-5 -1 3.50 0.20 -0.70
Descuento Muro M-1 eje A-A entre 5-7 -1 2.55 0.20 -0.51
Total Área de encofrado 104.26m2

Unidad de Metrado:
Nota: No se debe descontar el área de las vigas de
Área (m2) cimentación en este caso, ya que estas se encuentran
 2.2.9. FALSOPISO
Codificación Partida Unidad de No de veces Largo (m) Ancho (m) Altura (m) Metrado
Medida

02 Estructuras

02.02 Obras de Concreto Simple

02.02.09 Falsopiso. Concreto C:H 1:[Link] Portland Tipo I. e=0.10 m2 104.26

m
Ejes A-D entre 1-7 1 11.10 10.00 111.00
Descuento Columnas C-1 -2 0.60 0.25 -0.30
Descuento Columnas C-2 -2 1.50 0.20 -0.75
Descuento Columnas C-3 -2 1.20 0.20 -0.60
Descuento Columnas C-4 -1 1.00 0.25 -0.25
Descuento Muro M-1 eje 1-1 entre A-B -1 3.35 0.20 -0.67
Descuento Muro M-1 eje 1-1 entre B-C -1 1.69 0.20 -0.34
Descuento Muro M-1 eje 1-1 entre C-D -1 2.76 0.20 -0.55
Descuento Muro M-1 eje 7-7 entre A-B -1 3.35 0.20 -0.67
Descuento Muro M-1 eje 7-7 entre B-C -1 1.69 0.20 -0.34
Descuento Muro M-1 eje 7-7 entre C-D -1 2.76 0.20 -0.55
Descuento Muro M-1 eje A-A entre 1-2 -1 2.55 0.20 -0.51
Descuento Muro M-1 eje A-A entre 2-5 -1 3.50 0.20 -0.70
Descuento Muro M-1 eje A-A entre 5-7 -1 2.55 0.20 -0.51

Unidad de Metrado:
Área (m2)
 2.2.9. FALSOPISO
ACU de FALSOPISO

Unidad de Metrado:
Área (m2)
