Código: DVC_CAL_DVL107_PPI_DYA_01

SISTEMA DE GESTIÓN DE CALIDAD

Revisión: 0
Fecha : 3/16/2023

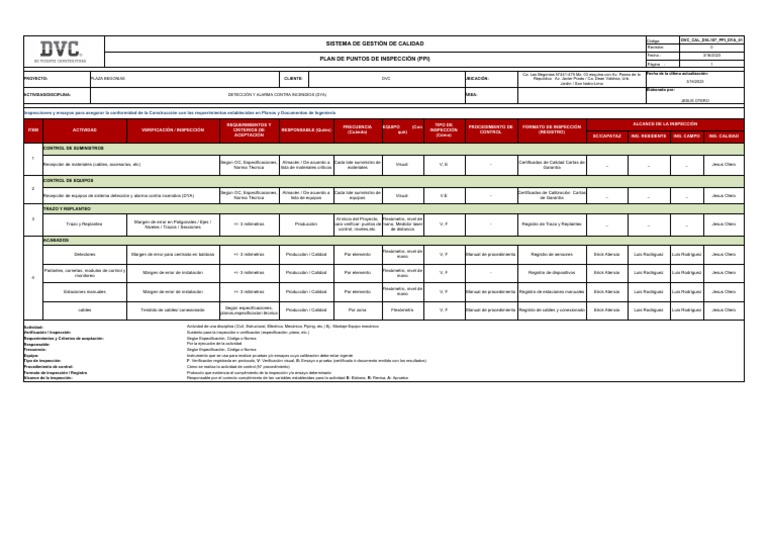

PLAN DE PUNTOS DE INSPECCIÓN (PPI)
Página : 1

Ca. Las Begonias N°441-475 Mz. 03 esquina con Av. Paseo de la Fecha de la última actualización:
PROYECTO: PLAZA BEGONIAS CLIENTE: DVC UBICACIÓN: Republica Av. Javier Prado / Ca. Dean Valdivia, Urb.
Jardín / San Isidro-Lima 3/16/2023

Elaborado por:
ACTIVIDAD/DISCIPLINA: DETECCIÓN Y ALARMA CONTRA INCENDIOS (DYA) ÁREA:
JESUS OTERO

Inspecciones y ensayos para asegurar la conformidad de la Construcción con los requerimientos establecidos en Planos y Documentos de Ingeniería

REQUERIMIENTOS Y TIPO DE ALCANCE DE LA INSPECCIÓN

FRECUENCIA EQUIPO (Con PROCEDIMIENTO DE FORMATO DE INSPECCIÓN
ITEM ACTIVIDAD VERIFICACIÓN / INSPECCIÓN CRITERIOS DE RESPONSABLE (Quién) INSPECCIÓN
(Cuándo) qué) CONTROL (REGISTRO)
ACEPTACIÓN (Cómo) SC/CAPATAZ ING. RESIDENTE ING. CAMPO ING. CALIDAD

CONTROL DE SUMINISTROS

1
Según OC, Especificaciones, Almacén / De acuerdo a Cada lote suministro de Certificados de Calidad Cartas de
Recepción de materiales (cables, accesorios, etc) Visual V, E - _ _ _ Jesus Otero
Norma Técnica lista de materiales críticos materiales Garantía

CONTROL DE EQUIPOS
2
Según OC, Especificaciones, Almacén / De acuerdo a Cada lote suministro de Certificados de Calibración Cartas
Recepción de equipos de sistema detección y alarma contra incendios (DYA) Visual V.E - _ _ _ Jesus Otero
Norma Técnica lista de equipos equipos de Garantía

TRAZO Y REPLANTEO

3 Al inicio del Proyecto, Flexómetro, nivel de

Margen de error en Poligonales / Ejes /
Trazo y Replanteo +/- 3 milimetros Producción para verificar: puntos de mano, Medidor laser V, F - Registro de Trazo y Replanteo _ _ _ Jesus Otero
Niveles / Trazos / Secciones
control, niveles,etc. de distancia

ACABADOS

Flexómetro, nivel de
Detectores Margen de error para centrado en baldosa +/- 3 milimetros Producción / Calidad Por elemento V, F Manual de procedimiento Registro de sensores Erick Atencio Luis Rodriguez Luis Rodriguez Jesus Otero
mano

Parlantes, cornetas, modulos de control y Flexómetro, nivel de

Margen de error de instalación +/- 3 milimetros Producción / Calidad Por elemento V, F - Registro de dispositivos Erick Atencio Luis Rodriguez Luis Rodriguez Jesus Otero
4 monitoreo mano

Flexómetro, nivel de
Estaciones manuales Margen de error de instalación +/- 3 milimetros Producción / Calidad Por elemento V, F Manual de procedimiento Registro de estaciones manuales Erick Atencio Luis Rodriguez Luis Rodriguez Jesus Otero
mano

Según especificaciones,
cables Tendido de cables/ conexionado Producción / Calidad Por zona Flexómetro V, F Manual de procedimiento Registro de cables y conexionado Erick Atencio Luis Rodriguez Luis Rodriguez Jesus Otero
planos,especificacion técnica

Actividad: Actividad de una disciplina (Civil, Estructural, Eléctrica, Mecánica, Piping, etc.) Ej.: Montaje Equipo mecánico
Verificación / Inspección Sustento para la inspección o verificación (especificación, plano, etc.)
Requerimientos y Criterios de aceptación: Según Especificación, Código o Norma
Responsable: Por la ejecución de la actividad
Frecuencia: Según Especificación, Código o Norma
Equipo: Instrumento que se usa para realizar pruebas y/o ensayos cuya calibración debe estar vigente
Tipo de inspección: F: Verificación registrada en protocolo, V: Verificación visual, E: Ensayo o prueba (certificado ó documento emitido con los resultados)
Procedimiento de control: Cómo se realiza la actividad de control (N° procedimiento)
Formato de inspección / Registro Protocolo que evidencia el cumplimiento de la inspección y/o ensayo determinado
Alcance de la inspección: Responsable por el correcto cumplimiento de las variables establecidas para la actividad E: Elabora, R: Revisa, A: Aprueba
