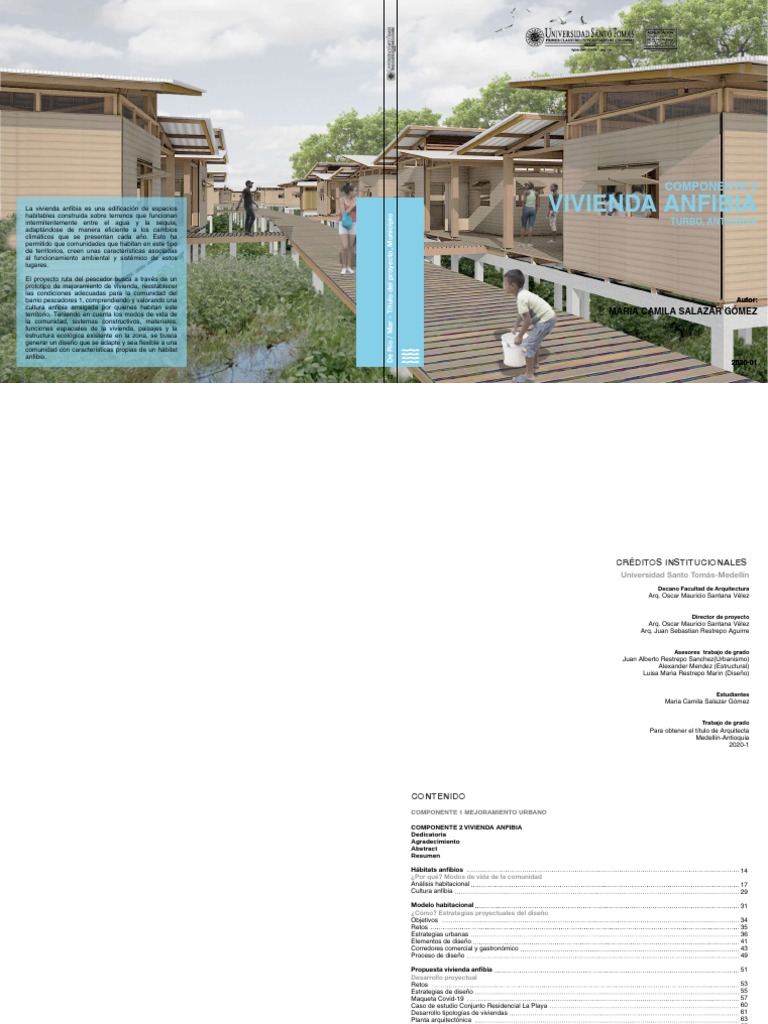

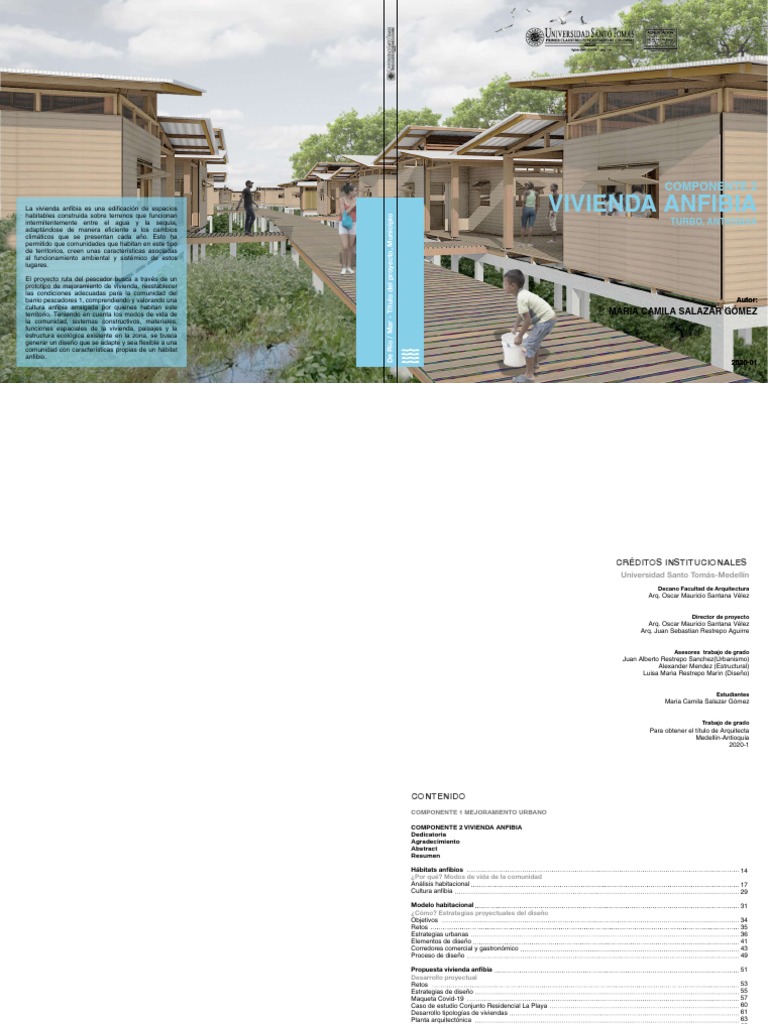

COMPONENTE 2

La vivienda anfibia es una edificación de espacios

habitables construida sobre terrenos que funcionan
VIVIENDA ANFIBIA

De Río / Mar - Título del proyecto, Municipio

intermitentemente entre el agua y la sequía, TURBO, ANTIOQUIA
adaptándose de manera eficiente a los cambios
climáticos que se presentan cada año. Esto ha
permitido que comunidades que habitan en este tipo
de territorios, creen unas características asociadas
al funcionamiento ambiental y sistémico de estos
lugares.

El proyecto ruta del pescador busca a través de un

prototipo de mejoramiento de vivienda, reestablecer
las condiciones adecuadas para la comunidad del
barrio pescadores 1, comprendiendo y valorando una Autor:
cultura anfibia arraigada por quienes habitan este
territorio. Teniendo en cuenta los modos de vida de MARIA CAMILA SALAZAR GÓMEZ
la comunidad, sistemas constructivos, materiales,
funciones espaciales de la vivienda, paisajes y la
estructura ecológica existente en la zona, se busca
generar un diseño que se adapte y sea flexible a una
comunidad con características propias de un hábitat
anfibio.
2020-01

03
CRÉDITOS INSTITUCIONALES
Universidad Santo Tomás-Medellín
Decano Facultad de Arquitectura
Arq. Oscar Mauricio Santana Vélez

Director de proyecto
Arq. Oscar Mauricio Santana Vélez
Arq. Juan Sebastian Restrepo Aguirre

Asesores trabajo de grado

Juan Alberto Restrepo Sanchez(Urbanismo)
Alexander Mendez (Estructural)
Luisa Marìa Restrepo Marìn (Diseño)

Estudiantes
Maria Camila Salazar Gómez

Trabajo de grado
Para obtener el título de Arquitecta
Medellín-Antioquia
2020-1
CONTENIDO
COMPONENTE 1 MEJORAMIENTO URBANO

COMPONENTE 2 VIVIENDA ANFIBIA

Dedicatoria
Agradecimiento
Abstract
Resumen

Hábitats anfibios 14
¿Por qué? Modos de vida de la comunidad
Análisis habitacional 17
Cultura anfibia 29

Modelo habitacional 31
¿Cómo? Estrategias proyectuales del diseño
Objetivos 34
Retos 35
Estrategias urbanas 36
Elementos de diseño 41
Corredores comercial y gastronómico 43
Proceso de diseño 49

Propuesta vivienda anfibia 51

Desarrollo proyectual
Retos 53
Estrategias de diseño 55
Maqueta Covid-19 57
Caso de estudio Conjunto Residencial La Playa 60
Desarrollo tipologías de viviendas 61
Planta arquitectónica 63
Esquemas funcionamiento y diseo de vivienda 65
Secciones 67
Cuadro de áreas 72
Interiores 73
Detalles técnicos de la vivienda 81
Habitando el interior 85
Detalles técnicos de la pasarela 87
Sistema constructivo 89

Conclusiones
Figuras
Bibliografía y webgrafía

COMPONENTE 3 TALLERES PRODUCTIVOS

 COMPONENTE 2
VIVIENDA ANFIBIA

Figura 1
9 RUTA DEL PESCADOR
A mi madre, por su esfuerzo, amor y apoyo incondicional...
VIVIENDA ANFIBIA 10
AGRADECIMIENTOS
Primeramente, agradezco a Dios por permitirme culminar esta carrera sin
ningún contratiempo. A mi familia por su apoyo incondicional, sin su presencia
y colaboración no hubiese sido lo mismo realizar este proyecto de grado, que
me demandó mucho esfuerzo y dedicación. A mis amigos que estuvieron
apoyándome, en especial a una persona que fue incondicional en todo
momento con su ayuda y colaboración infaltable. A mis profesores directores
de tesis Oscar Santana y Juan Sebastián Restrepo que fueron indispensables
para el desarrollo de este proyecto, con su acompañamiento y correcciones
de una forma amigable y respetuosa siendo ellos vitales para el resultado de
mi trabajo de grado. Agradezco por ultimo a las personas gentiles que me
brindaron su ayuda en las visitas a Turbo. A todos, Gracias.
11 RUTA DEL PESCADOR
ABSTRACT
Amphibious housing is a building of habitable spaces built on land that works
intermittently between water and drought, adapting efficiently to the climatic
changes that occur each year. This has allowed communities that inhabit this
type of territory to create characteristics associated with the environmental
and systemic functioning of these places. So understand the habits and trades
that these communities carry are valuable to generate opportunities, design
strategies that create functional spaces with different ways of life.
The fisherman’s route project seeks, through a prototype of a house, to
reestablish the appropriate conditions for the community of the fishermen
neighborhood 1, understanding and valuing an amphibious culture rooted
by those who inhabit this territory. Taking into account the ways of life of the
community, construction systems, materials, spatial functions of the house,
landscapes and the existing ecological structure in the area, it seeks to
generate a design that adapts and is flexible to a community with characteristics
characteristic of a amphibian habitat.
Key words: Amphibian habitat, construction systems, ways of life, adaptation
to the environment, spatial configuration, amphibian culture, palatite buildings.
VIVIENDA ANFIBIA 12
RESUMEN
La vivienda anfibia es una edificación de espacios habitables construida
sobre terrenos que funcionan intermitentemente entre el agua y la sequía,
adaptándose de manera eficiente a los cambios climáticos que se presentan
cada año. Esto ha permitido que comunidades que habitan en este tipo de
territorios, creen unas características asociadas al funcionamiento ambiental
y sistémico de estos lugares. Así que comprender los hábitos y oficios que
llevan estas comunidades son valiosas para generar como oportunidad,
estrategias de diseños que permitan crear espacios funcionales con modos
de vida distintos.
El proyecto ruta del pescador busca a través de un prototipo de mejoramiento
de vivienda, reestablecer las condiciones adecuadas para la comunidad del
barrio pescadores 1, comprendiendo y valorando una cultura anfibia arraigada
por quienes habitan este territorio. Teniendo en cuenta los modos de vida
de la comunidad, sistemas constructivos, materiales, funciones espaciales
de la vivienda, paisajes y la estructura ecológica existente en la zona, se
busca generar un diseño que se adapte y sea flexible a una comunidad con
características propias de un hábitat anfibio.
Palabras claves: Hábitat anfibio, sistemas constructivos, modos de vida,
adaptación al entorno, configuración espacial, cultura anfibia, construcciones
palafìticas.
13 RUTA DEL PESCADOR VIVIENDA ANFIBIA 14

METODOLOGÍA
Para el desarrollo de este proyecto se elabora un análisis a partir de la
información suministrada y perceptiva que se tuvo de la investigación y visitas
al lugar, de esto se encontraron las problemáticas, fortalezas, debilidades
y oportunidades, las cuales se buscaron solucionar a partir del proyecto
propuesto.
Para llegar a entender el lugar con sus dinámicas, y el poder buscar resolver
éstas por medio de esta propuesta presentada, se llevó acabo en 2 pasos de
la siguiente manera:

PRIMER PASO
En primer lugar, se realizó una búsqueda de datos e información teórica
obtenida de medios digitales e impresos, buscando conocer a escala local las
dinámicas y problemáticas del Distrito en el que se localizó. De allí arrojaron
datos de grandes problemáticas y falencias hacia el lado occidental de turbo
propiamente en el barrio localizado como Pescadores 1 y 2.
A partir de este resultado se indaga de forma más concreta y se ubica la zona a
trabajar, analizando la estructura básica del lugar, sus normas y antecedentes.
SEGUNDO PASO
En segundo lugar, se realizó la salida de campo donde se recolectó la mayor
información de una manera perceptual a través de un recorrido a pie por la
zona, conversaciones con los habitantes y el conocer algunas de las viviendas
en las que ellos habitan.

A partir de toda la información recolectada e investigada se analizó y se

propuso un proyecto en dos partes, que pudiese resolver la mayor parte de las
problemáticas encontradas, el cual en este libro se muestra el desarrollo de la
primera de éstas, donde se realiza un mejoramiento de la vivienda palafítica
debido a la precariedad de las condiciones en que habitan, además de una
ampliación de la pasarela por las que se desplazan hacia las viviendas y
espacios adicionales para la interacción y encuentro de los habitantes debido
a su déficit de espacio público.
 H Á B I TAT S A N F I B I O S
Modos de vida de la comunidad

Figura 1.1
 VIVIENDA ANFIBIA 18

Hàbitat
Se interviene dentro de un hábitat anfibio que funciona intermitentemente entre
el agua y la sequía, conviviendo entre trazos naturales, cambios climáticos,
especies de animales y vegetales que generan características propias de un
sistema socio-ecológico.

Habitante
Los habitantes al adaptarse a estas zonas, establecen una cultura anfibia
y por medio de esta construyen arquitectura, entre formas, sistemas y
organizaciones, donde configuran unas relaciones espaciales de áreas
públicas con áreas privadas, generando una funcionalidad y orden en el modo
habitacional.

Modelo habitacional
El modelo habitacional comprende una estructura configurada por el habitante
y sus costumbres, desde la vivienda (que es lo privado) y la parte social (que
es lo público, donde se asocia a interrelaciones y procesos de productividad)
generando características asociadas al hábitat y modos en que habitan como:
materiales, sistemas constructivos y funciones de la vivienda.

Figura 2
19 RUTA DEL PESCADOR VIVIENDA ANFIBIA 20

Formas de movilidad y senderos

Suelo relleno

Plataforma
Figura 4

El barrio al tener zonas de alta inundación cuenta con elevaciones

que evitan que el agua entre a las viviendas, para esto se
Figura 3
implementan plataformas de 50cm de alto y 1 m de ancho.
21 RUTA DEL PESCADOR VIVIENDA ANFIBIA 22

Dinámicas de integración en las vivienda

Figura 6

Como espacios de integración las personas se reúnen en el

zaguán y en la calle más próxima, donde se han realizado bancas
Figura 5
artesanales debido a la falta de espacio público.
23 RUTA DEL PESCADOR VIVIENDA ANFIBIA 24

Formas y organización

Cubiertas a dos
aguas en distintas
direcciones

Distribución de
viviendas con respecto
a la plataforma
principal

Figura 8

Las viviendas cuentan con características similares en su forma

debido a las condiciones de su entorno variando en dimensiones,
zaguanes y cubiertas inclinadas en distintas direcciones. Su
Figura 7 distribución se hace consecutiva y paralela a la pasarela.
25 RUTA DEL PESCADOR VIVIENDA ANFIBIA 26

Forma externa de la vivienda

Cubiertas a
dos aguas

Zaguàn en
fachada
principal
Figura 10

Las viviendas son pequeñas, tienen un frente aproximado de 5 a

6m de largo con vanos y un zaguán. Sus fachadas laterales son
cerradas y la trasera se abre, en algunos casos se extiende una
Figura 9 plataforma para otras actividades propias de la vivienda.
27 RUTA DEL PESCADOR VIVIENDA ANFIBIA 28

Tipos de materiales utilizados

Utilización de lámina
de zinc en cubiertas

Utilización de
la madera en
construcción de
viviendas
Figura 12

Predomina la madera en la construcción de sus viviendas,

es utilizada en un 100% además de láminas de zinc para las
Figura 11 cubiertas.
29 RUTA DEL PESCADOR VIVIENDA ANFIBIA 30

Vanos en fachada principal

Cubiertas a dos aguas

Fachas laterales cerradas ANÁLISIS HABITACIONAL

D Distribución interna de la vivienda

A- Aproximación a la vivienda por medio de un acceso que conecta a la

pasarela principal hechos con palos de madera de una manera inestable y
poco segura.

B- Como antesala al ingreso de la vivienda, se encuentra el zaguán el cual

es utilizado como espacio de integración, interacción y ocio de los habitantes;
Zona húmeda también para aislarse del calor del interior de las viviendas.
C
Zaguán C-El interior está configurado a partir de una circulación lineal que separa
la zona de las habitaciones, de la social y cocina. Las dimensiones no son
adecuadas, ni suficientes para el número de personas que viven en ella.

ACCESO

B D- Zona donde se disponen áreas húmedas como el baño y la zona de ropas,

en otras viviendas se dispone de estas áreas y de siembras en el patio.

Elavación en palafitos de
madera
A

Acceso a la vivienda

Figura 13 Figura 14
31 RUTA DEL PESCADOR VIVIENDA ANFIBIA 32

CULTURA ANFIBIA
Hábitats que se adaptan a cambios climáticos; entre el agua y la sequía.

Figura 15
 R E C O R R I D O S
ANFIBIOS
Modos de vida de la comunidad

Figura 16
 VIVIENDA ANFIBIA 36

OBJETIVOS DEL PROYECTO

Objetivo general
Generar un modelo de mejoramiento de vivienda que supla las necesidades
en áreas y oportunidades, implementando estrategias de diseño arquitectónico
e incentivando la integración vecinal, la concientización del medio ambiente
y la comercialización como atrayentes turísticos para mejorar los índices
económicos y de buena calidad habitacional.

Objetivos específicos
Viviendas flexibles
Generar viviendas flexibles que se adapten a las necesidades y requerimientos
de las familias.

Espacios comerciales
Generar oportunidades económicas a través de modelos de viviendas con
espacios de uso mixto.

Corredor turístico
Activar el turismo por medio de un corredor turístico, gastronómico y ecológico
que ofrece espacios comerciales, estancias y miradores.

Figura 17
37 RUTA DEL PESCADOR
RETOS DEL PROYECTO URBANO
Hacer que esas personas se sientan más cómodas
y se apropien del barrio.
Volver este territorio un atractivo turístico para
darles oportunidades de crecimiento a estas
personas.
Utilizando la pasarela y la condición anfibia, convertir
el lugar en un sector turístico.
VIVIENDA ANFIBIA 38
ESTRATEGIAS URBANAS
Se toma la mayor parte del trazado de la pasarela actual para realizar
mejoramiento de ésta, para permitir un recorrido que aporte mayores
experiencias por medio de factores ambientales y culturales, además de unas
rutas comerciales y gastronómicas que permitan al habitante ofrecer servicios
a quienes lo visitan.
Apropiación
del proyecto Mejoramiento de la pasarela elevándola a un metro más de la
altura actual, para prevenir inundaciones con la creciente del mar.
Además, se busca ampliar el ancho de la pasarela para hacerla
adecuada a las actividades propuestas.
+ Acceso de las bicicletas a la pasarela en conexión con la cicloruta,
que se implementó en la propuesta de mejoramiento integral para
Turbo 2020.
Oportunidad
de crecimiento Generar puntos de acceso con escaleras y rampas que permitan
el ingreso fácil de las personas con movilidad reducida y el acceso
para las bicicletas.
+ Implementar puntos de encuentro que permitan la interacción e
integración de los habitantes y de quienes lo visitan, generando
sombra, mobiliario y puntos de información.
Pasarela
turística Incentivar el cuidado y admiración por el ecosistema de manglar
propio del lugar, creando relaciones visuales en el recorrido.
39 RUTA DEL PESCADOR VIVIENDA ANFIBIA 40

Puntos de acceso al proyecto ESPACIOS INTERMEDIOS

Se propone acceder por las rutas informales que los habitantes han generado, Espacio público, integración y ocio
aprovechando las conexiones importantes que rodean el lote, comunicando así
el centro del casco urbano y la zona de playa.
Vías que comunican el proyecto
con el resto del casco urbano

Acceso Principal

Figura 18 Figura 19
41 RUTA DEL PESCADOR VIVIENDA ANFIBIA 42

Puntos de encuentro

Punto de encuentro

Figura 20 Figura 21
43 RUTA DEL PESCADOR VIVIENDA ANFIBIA 44

ELEMENTOS DE DISEÑO DETALLE MOBILIARIO

Puntos de encuentro

Figura 22 Figura 23

Soporte metálico
Celosía en madera Cubiertas en teja termoacùstica
Se implementa este elemento Se implementa por su aislamiento
arquitectónico para enmarcar y térmico y durabilidad en el tiempo
protagonizar el paisaje del mangle, contra las inclemencias del clima
además de evitar la luz solar directa al
espacio a ciertas horas del día.

Estructura principal

Figura 24 Figura 25 Figura 27

Deck en madera Puntos de información Mobiliario

Se diferencia este espacio por medio de Se ubican páneles de informaciòn Se genera un mobiliario en madera
un deck en madera que le añade niveles para mostrar la historia y cultura unido con perfiles metálicos anclados a
a la pasarela en ciertos puntos. del barrio. Figura 26 la estructura principal.
45 RUTA DEL PESCADOR VIVIENDA ANFIBIA 46

Corredor comercial Corredor gastronòmico

Se genera un recorrido que permita incentivar el turismo y aumentar la Se propone un corredor gastronòmico que incentive la cocina local y permita la
economìa de los habitantes del lugar, a travès de un corredor comercial que oportunidad de generar ingresos econòmicos para los habitantes.
se ofrecen distintos productos generados en los talleres propuestos.

Figura 28 Figura 29
 47 RUTA DEL PESCADOR VIVIENDA ANFIBIA 48

HISTORY BOARD/ LA HISTORIA DEL PROYECTO

Figura 30
Figura 31
 51 RUTA DEL PESCADOR

PROCESO DE DISEÑO
Exploraciones a mano

Tipología de uso mixto

MAQUETA DE PROCESO
Agrupación de viviendas

Figura 32 Figura 33
 P R O P U E S T A
VIVIENDA ANFIBIA
Desarrollo proyectual

Figura
Figura 14
34
55 RUTA DEL PESCADOR

RETOS EN LA VIVIENDA

Crear una vivienda habitable y confortable en un

clima tropical donde la temperatura promedio esta Viviendas
entre 28 y 30°C. confortables

Crear una tipología de vivienda, complementada Espacios de

con espacios de comercio. comercio

Contrarrestar el hacinamiento por la falta de espacio, M a y o r

sin perder unas condiciones y formas de vida que ya espacio en
están formadas m²

Figura 35
57 RUTA DEL PESCADOR VIVIENDA ANFIBIA 58

ESTRATEGIAS DE DISEÑO DE LA VIVIENDA MAQUETA VOLUMÉTRICA Vivienda A

Se toman los espacios internos y externos de las viviendas actuales en las que Agrupación de viviendas
residen los habitantes del barrio pescadores 1, como configuración base para la
tipología propuesta. Configuración a partir de un espacio comùn de integraciòn, el cual permite la Espacio de
interacciòn barrial y comercial entre sus habitantes y quienes visitan el lugar. encuentro y
comercio
Forma y espacios

El diseño de la vivienda se crea a partir de los modos de vida de los habitantes, el

cual se configura por medio de una circulación central que divide la zona social y
de servicios con la zona privada de las habitaciones. Espacio común Vivienda B

Espacios suceptibles a Generar espacios de

modificaciones integracción e interacción
vecinal

Espacios comerciales como

Materiales del lugar oportunidad económica

Distribución de espacios Zaguán como modulados de

según formas de habitar la configuracion externa de la
vivienda

Figura 36 Figura 37
59 RUTA DEL PESCADOR VIVIENDA ANFIBIA 60

MAQUETA COVID-19 PROTOTIPO DE VIVIENDA RURAL SOSTENIBLE Y

Arquitectura en tiempos de encierro PRODUCTIVA EN COLOMBIA
FP arquitectura
Espacio comùn y de despacho Espacios complementarios

Como referencia se toma conceptual-

Espacio comercial complementario
a la vivienda
mente los espacios de productividad
dentro de la vivienda presentada en
este proyecto, permitiendo generar
oportunidades económica para los
habitantes, a través de un prototipo el
cual varia y es flexible en el uso de
los diferentes espacios en la unidad.
Con esto se busca aplicar en el pro-
yecto, como un mimso espacio puede
variar según el usuario y la tipología
adecuandolo a una función vivien-
da-comercio. Espacios productivos complementarios a la vivienda
Espacio comercial complementario
a la vivienda

Figura 38 Figura 16 Figura 39

61 RUTA DEL PESCADOR VIVIENDA ANFIBIA 62

AGRUPACIÓN PLANIMÉTRICA DE LA VIVIENDA

Relación – técnica

CONJUNTO RESIDENCIAL LA PLAYA

Arquitecta Ana Elvira Vèlez
Configuración espacial: tipologías

Espacios más
abiertos y expuestos a
modificaciones No hay jerarquización de
las zonas sociales

Unidad básica

Tipo A Tipo B

Se toma como referencia la célula

habitacional del Conjunto Residencial
La Playa, analizando en primera
instancia la distribución, la flexibilidad
y el funcionamiento de los espacios
que conforman la unidad. A partir de
servicios concentrados en un solo
eje y la disposición de la estructura Tipo C Tipo D
hace que no haya jerarquización Figura 41
de espacios, lo que permite
modificaciones espaciales libres en
la vivienda. Àrea social Àrea disponible Àrea habitaciones

Figura 40
0 1 3 5
63 RUTA DEL PESCADOR VIVIENDA ANFIBIA 64

PLANIMETRÍA ARQUITECTÓNICA DE TIPOLOGÍAS Habitaciones Disponible Zaguán Uso comercial Circulación

1 2 3 4
1 2 3 4

A A
A A

Espacio suceptible a
modificaciones espaciales

B B
B B

C C C C

1 2 3 4 1 2 3 4

Planta Tipo Vivienda tipo B + complemento de uso mixto

1 2 3 4 1 2 3 4

A A A A

B B B B

C C C C

1 2 3 4 1 2 3 4

Vivienda tipo A 0 1 3
Figura 42
Vivienda tipo C + complemento gastronómico
65 RUTA DEL PESCADOR VIVIENDA ANFIBIA 66

1 1 1 1

1 1

ALCOBA PRINCIPAL ALCOBA 2 ALCOBA 3 ZONA COMERCIAL/COCINA ZAGUÁN EXTERIOR

ACCESO

1 1

PASILLO

ZAGUÁN INTERNO CUARTO ÚTIL ZONA ROPAS W.C. ZONA SOCIAL

PLANTA ARQUITECTÓNICA
Vivienda tipo C

1 1

1 1 1 1

0 1 3 5
Figura 43
67 RUTA DEL PESCADOR VIVIENDA ANFIBIA 68

DISEÑO DE LA FORMA SISTEMAS

Esquema de cubiertas Aprovechamiento de recursos naturales

Aire caliente
Figura 48
Aire fresco
Figura 44 Figura 45
Ventilación: Elevación de las cubiertas y horadación de todas las fachadas de
Abstraer Fragmentar las viviendas para permitir la mayor ventilación entre ventanas y perforaciones
Abstracción de la forma y cubiertas Fragmentación de la cubierta para perimetrales en la parte superior del cerramiento.
de la vivienda tradicional del barrio generar espacios de ventilación e
pescadores 1. iluminación al interior.

Figura 46 Figura 47

Extender Dividir
Se extienden las cubiertas generando Se utilizan diferentes alturas e Figura 49

aleros amplios para proteger del sol y inclinaciones según los espacios
del agua al interior de las viviendas. internos, para mayor ventilación e Iluminacion: La abertura de las fachadas permite mayor iluminación a
iluminación de éstos cualquier hora del día de todos los espacios de las viviendas.
69 RUTA DEL PESCADOR VIVIENDA ANFIBIA 70

SECCIONES TRANSVERSALES CONVIVE III/ PRIMER PUESTO

Inclinaciones y aberturas para mayor ventilación Concurso Universitario de Hábitat rural y urbano para la Mojana
Universidad de los Andes

Estrategias para el diseño

Se analizan las tipologías propuestas y se toma como referencia algunos
aspectos estratégicos para el proyecto de vivienda anfibia.
Circulación
Espacio fijo
Modulación y crecimiento de la vivienda

A partir de una tipología básica se

busca generar distintas modulaciones
y ampliaciones según el habitante a
partir de etapas de crecimiento.

A B

A Zonas productivas Inundación Figura 51

B Acceso peatonal
C Plaza de entrada comunal

Agrupación de viviendas para generar Se implementa cubiertas inclinadas

espacios compartidos e interacción que permitan generar sistemas de
de los habitantes permitiendo las ventilación e iluminación natural.
0 1 3 5
Figura 50 relaciones vecinales.
71 RUTA DEL PESCADOR VIVIENDA ANFIBIA 72

SECCIÓN LONGITUDINAL
Variación de alturas

0 1 3

Figura 52
73 RUTA DEL PESCADOR VIVIENDA ANFIBIA 74

CUADRO DE ÁREAS
Total área vivienda 100.0 m²

NOMBRE CANTIDAD ÁREA m² TOTAL m²

Zona social 1 22.0 22.0

Cocina 1 7.1 7.1

Zona de ropas 1 4.2 4.2

Baño 1 4.3 4.3

Alcoba principal 1 11.5 11.5

Alcobas
2 10.3 20.6
secundarias
Zaguán interior 1 8.5 8.5

Zaguán exterior 1 5.3 5.3

Circulación - 5.3 5.3

Cuarto útil 1 4.2 4.2

Espacio
1 7.0 7.0
comercial

Figura 53 Figura 54
75 RUTA DEL PESCADOR VIVIENDA ANFIBIA 76

INTERIOR
Zona social

Figura 55
77 RUTA DEL PESCADOR VIVIENDA ANFIBIA 78

INTERIOR
Corredor interno

Figura 56
79 RUTA DEL PESCADOR VIVIENDA ANFIBIA 80

INTERIOR
Alcoba

Figura 57
81 RUTA DEL PESCADOR VIVIENDA ANFIBIA 82

INTERIOR
Zaguán privado

Figura 58
83 RUTA DEL PESCADOR VIVIENDA ANFIBIA 84

DETALLES TÉCNICOS
Detalles constructivos Corte por fachada 1.
Esc 1: 10

D2

D2

D1

D1

0 2
Figura 59 Figura 60
85 RUTA DEL PESCADOR VIVIENDA ANFIBIA 86

Corte por fachada 2. Detalles constructivos

Esc 1: 10

D3
D3

D4

D4

0 2
Figura 61 Figura 62
87 RUTA DEL PESCADOR VIVIENDA ANFIBIA 88

HABITANDO EL INTERIOR
Espacialidad, tecnicismo, habitabilidad de la unidad

Sección transversal Sección longitudinal

Figura 63 Figura 64
89 RUTA DEL PESCADOR VIVIENDA ANFIBIA 90

DETALLE CONSTRUCTIVO PASARELA DETALLE CONSTRUCTIVO PASARELA

Esc 1: 10 Esc 1: 10

D5 D6

Corte transversal pasarela Corte longitudinal pasarela

D5
D6

D5 D5
D6 D6

0 2
Figura 66
Figura 65
91 RUTA DEL PESCADOR VIVIENDA ANFIBIA 92

SISTEMA CONSTRUCTIVO

Cubierta
Teja termoacùstica
Correas en madera seca inmunizada

CERRAMIENTO
Cerramientos en tablones de madera bota agua
ELEMENTOS DE DISEÑO DE LA VIVIENDA
Ventanas plegables

Entramado en madera

Estructura
Cerchas y vigas en madera Figura 68 Figura 69

Revestimiento traslapado Cubiertas en teja termoacùstica

Columnas en madera
Cerramiento con molduras en madera Mayor aislamiento térmico y
caracolí propia de la regiòn. durabilidad en el tiempo contra las
inclemencias del clima
Piso
Tablones de madera 1.3x0.15x0.035m

Cimentaciòn
Pilotes en concreto 20x20

Figura 70 Figura 71

Puertas corredizas Persianas de madera

Diseñadas con espacios intermedios Utilizadas sobre la cercha central,
volviendolas permeables a la luz impidiendo la entrada del agua y de la
Figura 67 natural. luz solar directa al interior
Figura 35
72
95 RUTA DEL PESCADOR VIVIENDA ANFIBIA 96

CONCLUSIONES

PUNTOS DE OPORTUNIDADES
ACCESO ECONÒMICAS

SITUACIÓN ESPACIOS PROPUESTA MEJORAMIENTO

PASARELA VIVIENDA COMPARTIDOS PROYECTO DE VIVIVIENDA
ACTUAL

PUNTOS DE MEJORAMIENTO
ENCUENTRO PASARELA

Figura 73 Figura 74

Rehabilitar y dignificar el asentamiento informal

Al elegir realizar este proyecto hubo una sensibilidad ante una comunidad olvidada que frente a su informalidad en su
asentamiento son personas que quieren lograr sobrevivir y no ser olvidados.
El arraigo y el tejido social formado por esta comunidad a lo largo de los años por más informal que sea su asentamiento
no se debe acabar y erradicar por decisiones político-administrativas, por el contrario, se debe potencializar, entrelazar
y hacer parte del tejido urbano del Municipio; esto es a lo que le apuesta el proyecto ruta del pescador a generar una
integración social partir de un mejoramiento de vivienda para dignificar la forma y el modo de habitar de esta comunidad
vulnerable, que no ha tenido posibilidad de progresar. La escasez de dinero no es un condicionante para que la
espacialidad de una vivienda sea inadecuada, hacer mucho con poco es posible.
Repensar el método técnico espacial de la vivienda ayuda a mejorar las condiciones habitacionales de vecindad y de
integración comunitaria como es propuesto en este proyecto incluir espacios para la integración e interacción vecinal
de la comunidad que habitan este lugar, generando también un desarrollo económico colaborativo.
Rehabilitar los asentamientos informales y dar espacios óptimos para el esparcimiento y la recreación, mejorando
los índices de inseguridad, violencia y calidad de vida; esto también ayudará al desarrollo económico, así como se
propone en este proyecto crear pasarelas como tour ecológico, gastronómico y cultural. Con esta propuesta se pretende
demostrar que rehabilitar esta vivienda es mucho más factible y favorable a largo tiempo, que desaparecerla.
97 RUTA DEL PESCADOR
FIGURAS
Figura 1. Fotografía tomada por Estefanìa Mejìa
Figura 1.1. Fotografía tomada por realizadoras del proyecto
Figura 2. Dibujo de vivienda palafìtica del lugar, realizado por autora
Figura 3. Fotografía tomada por realizadoras del proyecto
Figura 4. Esquema realizado por autora
Figura 5. Fotografía tomada por realizadoras del proyecto
Figura 6. Esquema realizado por autora
Figura 7. Fotografía tomada por realizadoras del proyecto
Figura 8. Esquema realizado por autora
Figura 9. Fotografía tomada por realizadoras del proyecto
Figura 10. Esquema realizado por autora
Figura 11. Fotografía evidencia de maqueta realizada por autora
Figura 12. Esquema realizado por autora
Figura 13. Esquema realizado por autora
Figura 14. Planta de vivienda existente realizada por autora
Figura 15. Collage de fotografìas propias del lugar a intervenir
Figura 16. Fotografía evidencia de maqueta realizada por autora
Figura 17. Dibujo realizado por autora
Figura 18. Esquema realizado por autora
Figura 19. Isométricos de espacios urbanos del proyecto realizado por autora
Figura 20. Esquema realizado por autora
Figura 21. Isomètricos de espacios urbanos del proyecto realizado por autora
Figura 22. Imagen renderizada del proyecto realizado por autora
Figura 23. Imagen tomada de https://estrutechos.com/panel-de-cubierta-o-
fachada-estrutech-pp/
Figura 24. Imagen tomada de https://sp.depositphotos.com/255687798/stock-
photo-close-composite-decking-wood-planks.html
VIVIENDA ANFIBIA 98
Figura 25. Imagen renderizada del proyecto realizado por autora
Figura 26. Dibujo realizado por autora
Figura 27. Imagen renderizada de proyecto realizado por autora
Figura 28. Esquema realizado por autora
Figura 29. Esquema realizado por autora
Figura 30. Dibujo realizado por autora
Figura 31. Imagen renderizada del proyecto realizado por autora
Figura 32. Fotografìas de proceso realizadas por autora
Figura 33. Fotografía evidencia de maqueta realizada por autora
Figura 34. Imagen renderizada del proyecto realizado por autora
Figura 35. Dibujo realizado por autora
Figura 36. Dibujos realizados por autora
Figura 37. Fotografìa de maqueta intervenida realizada por autora
Figura 38. Fotografìa de maqueta intervenida realizada por autora
Figura 39.Imagen intervenida tomada de https://www.archdaily.co/co/912225/
prototipo-de-vivienda-rural-sostenible-y-productiva-en-colombia-por-fp-
arquitectura
Figura 40. Imagen intervenida tomada de https://www.anaelviravelez.co/la-
playa
Figura 41. Planta aquitectónica realizada por autora
Figura 42-43. Plantas aquitectònicas realizadas por autora
Figura 44-45-46-47-48-49. Esquemas realizados por autora
Figura 50. Secciones realizadas por autora
Figura 51. Esquemas redibujados realizados por autora, referenciados de libro
Convive IIIConcurso Nacional Universitario de Hábitat Rural y Urbano para la
Mojana.
Figura 52. Sección realizada por autora
Figura 53. Imagen renderizada del proyecto realizado por autora
99 RUTA DEL PESCADOR
Figura 54. Cuadro de àreas realizado por autora
Figura 55-56-57-58. Imagen renderizada del interior del proyecto realizado por
autora
Figura 59-60-61-62. Detalles técnicos de la vivienda realizados por autora
Figura 63. Isomètrico de la vivienda realizado por autora
Figura 64. Isomètrico de la vivienda realizado por autora
Figura 65-66. Detalles técnicos de la pasarela realizados por autora
Figura 67. Explotado del sistema constructivo realizado por autora
Figura 68. Imagen renderizada del interior del proyecto realizado por autora
Figura 69. Imagen tomada de https://estrutechos.com/panel-de-cubierta-o-
fachada-estrutech-pp/
Figura 70-71. Imagen renderizada del interior del proyecto realizado por autora
Figura 72-73. Esquemas realizados por autora
VIVIENDA ANFIBIA 100
BIBLIOGRAFIA Y WEBGRAFÌA
Documento del Plan de Desarrollo de Turbo 2016 – 2019
http://www.turbo-antioquia.gov.co/planes/plan-de-desarrollo-2016--2019
Acuerdo 022 del 2.012. Plan de Ordenamiento Territorial Turbo, Antioquia
http://www.turbo-antioquia.gov.co/normatividad/acuerdo-022-de-2012-pot
Plan Municipal integral de Turbo (PMI). Recuperación Integral del Puerto Waffe
Planes Municipales integrales para Urabá. Proyectos y Estrategias urbanas y
ambientales para el Polo de Desarrollo Regional. Chigorodó, Carepa, Apartadó
y Turbo.
https://issuu.com/urbameafit/docs/pmi-p1-conportada
Colombia Anfibia. Un país de humedales. Volumen I /editado por Úrsula
Jaramillo Villa, Jimena Cortés-Duque y Carlos Flórez-Ayala -- Bogotá: Instituto
de Investigación de Recursos Biológicos Alexander von Humboldt, 2015.
Libro realizado por el equipo de patrimonio ( Inventario Patrimonial
Material, Inmaterial y Natural Urbano del Distrito de Turbo) publicado
en el 2019. Brindado en la Cultura Hernando Delgado Orregon.
Libro Vivir del Manglar Urbano,Lab II, Semestre II 2914 de
Urbam, Eafit y Maestría en procesos Urbano y ambientales.
Entre el Agua y la Tierra, Tercera Cohorte.Maestría en
Procesos Urbanos y Ambientales. Universidad Eafit.
https://www.monografias.com/trabajos93/uraba-banano-
conflicto-narcotrafico-paz-y-responsabilidad-social/uraba-
banano-conflicto-narcotrafico-paz-y-responsabilidad-social.shtml
Monografìa de Urabà: Segunda ediciòn de la monografia de Turbo de Keep
Correa, Fernando autor.
Tésis de Maestría Modelos habitacionales de hábitats anfibios en eco-regiones
colombianas. Luisa María Restrepo Marín. 2017
Mi Barrio Anfibio,convivencia y tradición sostenible entre agua y manglar.
Maestria en Procesos Urbanos y Ambientales Universidad EAFIT URBAM
Revista Convive III. Concurso Nacional Universitario de Hábitat Rural y Urbano
para la Mojana.
Revista Convive VII. Concurso Internacional Universitario. Cambio climático,
mejoramiento y readecuación de vivienda para frentes marítimos de
Buenaventura, Colombia.
