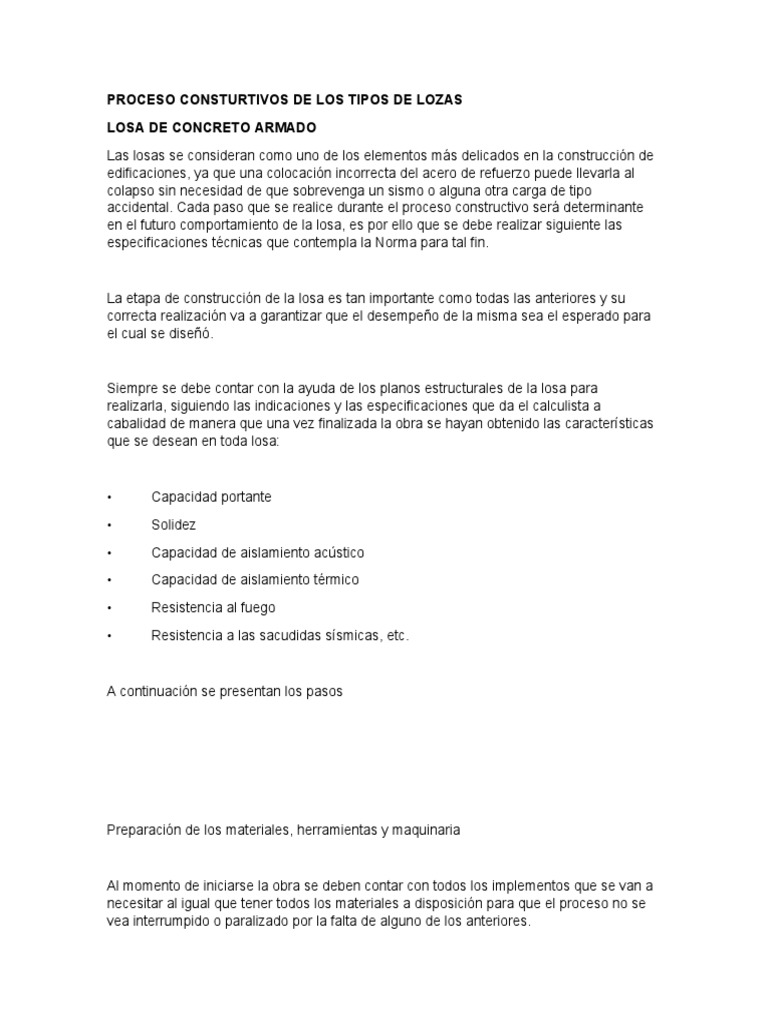

Siempre se debe contar con la ayuda de los planos estructurales de la losa para
realizarla, siguiendo las indicaciones y las especificaciones que da el calculista a
cabalidad de manera que una vez finalizada la obra se hayan obtenido las características
que se desean en toda losa:
• Capacidad portante
• Solidez
• Capacidad de aislamiento acústico
• Capacidad de aislamiento térmico
• Resistencia al fuego
• Resistencia a las sacudidas sísmicas, etc.
Al momento de iniciarse la obra se deben contar con todos los implementos que se van a
necesitar al igual que tener todos los materiales a disposición para que el proceso no se
vea interrumpido o paralizado por la falta de alguno de los anteriores.
En la siguiente imagen se observan los materiales, maquinarias y herramientas
necesarias para la jornada planificada. En el fondo la arena y la piedra picada, a la
derecha las cabillas y la malla electrosoldada. Puntales de acero, madera p
Encofrados plásticos: son los más usados para el vaciado de losas nervadas y reticulares
ya que vienen con formas y dimensiones predefinidas para tal fin. Su principal ventaja es
que son muy fáciles de manipular y colocar en sitio debido a su ligereza. Se deben
manipular con igual precaución que los encofrados de madera y metálicos para prolongar
su vida útil. En nuestro país se le conoce con el nombre de Casetones.
Los puntales son los elementos que le proporcionan soporte al encofrado hasta que el
concreto fragüe y la estructura sea capaz de resistir las cargas debidas a su propio peso.
Pueden ser de madera y metálicos, estos últimos tienen la ventaja de ser extensibles de
manera que se pueden adaptar a las distintas alturas de entrepiso que pudieran tener las
edificaciones. Los de madera simplemente son cercos que se cortan a la longitud
deseada, en ocasiones se necesita completar la altura con pequeños tacos de madera.
Se debe garantizar que los puntales queden firmemente anclados al encofrado y al piso
del nivel inferior para evitar desplazamientos de los mismos antes, durante o después del
vaciado.
Figura 3 _ Puntales metálicos
Es importante que las barras se fijen firmemente en su posición para evitar que se
muevan cuando se esté vaciando el concreto, también debemos respetar los
recubrimientos que deben tener, si es necesario se pueden apoyar sobre tacos de
concreto que tengan una altura igual a la del recubrimiento y una resistencia mayor o igual
a la del concreto que se vaciará en la losa.
Se deben utilizar los amarres de alambre adecuados para fijar las barras ortogonales y los
estribos en caso de que los haya. También se deben dejar los arranques de cabilla con
longitudes adecuadas de los elementos que no serán vaciados junto con la losa.
Figura 6 _ Detalle de la armadura de acero en el extremo de una losa maciza
Figura 7 _ Arranques del acero de refuerzo para rampa de escalera (losa maciza)
Colocación de las tuberías y conductos para instalaciones eléctricas e hidrosanitarias
De acuerdo al uso de la edificación o del nivel que se esté por construir, se puede decidir
entre embutir las tuberías y conductos en la losa o si colgarlos para que vayan debajo de
la misma, quedando a la vista desde el nivel inferior. De cualquier manera se deben
ubicar en su posición antes de vaciar el concreto. En el caso de las tuberías destinadas a
las instalaciones eléctricas se recomienda pintarlas o etiquetarlas de manera que se
puedan distinguir entre las tuberías de apagadores, tomacorrientes, etc.
Al igual que el acero, las tuberías se deben fijar para que no se muevan durante el
vaciado del concreto.
Se debe tener especial precaución con que la colocación de las tuberías y conductos no
afecte la resistencia debido a la pérdida de sección de la losa. Más adelante se incluye el
Capítulo 6 de la Norma en el que se trata éste aspecto con mayor detalle. Cabe destacar
que si se trata de la losa de planta baja, se debe realizar éste antes que los dos anteriores
ya que las mismas no llevan encofrado inferior sino que se hace el vaciado sobre una
capa de piedra picada que va sobre el terreno compactado. Las losas de planta baja
suelen tener tanquillas para aguas de lluvia y aguas servidas las cuales se deben encofrar
antes de vaciar el concreto.
Se coloca el acero superior teniendo las mismas precauciones que el acero inferior. Si no
se requiere de la colocación de barras de refuerzo se coloca la malla electrosoldada de
acuerdo a los planos de despiece.
Luego de tener todos los elementos de la losa ubicados en su sitio, se lleva a cabo el
proceso de vaciado de concreto, el cual puede ser mezclado en obra o traído de una
planta de premezclado.
Durante el vaciado se debe expandir el concreto por toda la losa con rastrillos metálicos y
vibrar la mezcla para que se asiente uniformemente y adopte la forma del encofrado
evitando así que queden espacios vacíos dentro de la losa que pudieran perjudicar su
comportamiento estructural o dejar al descubierto el acero de refuerzo o las tuberías. No
se debe exceder en el vibrado porque causa la segregación del material, separando el
agregado grueso del fino y quedando una lechada de concreto pobre en la parte superior
de la losa. Una vez alcanzado el nivel superior de la losa se debe emparejar la superficie
con regletas y palustres para que tenga un acabado liso.
Curado del concreto
El objetivo principal del curado es el de evitar que se evapore el agua de la mezcla, lo que
podría producir grietas de retracción debido a la pérdida de humedad y alteraciones en la
relación agua/cemento de la mezcla, lo que incide directamente en su resistencia. Para
obtener mejores resultados, se recomienda humedecer el concreto durante los primeros 7
días de vaciado.
El proceso del curado empieza incluso antes del vaciado del concreto, al mantener
humectado el encofrado, para así evitar la pérdida del agua por la absorción de la
madera.
Existen diversas técnicas para curar el concreto, además de la aplicación del agua por
medio de mangueras o aspersores también se puede utilizar membranas impermeables
que impiden la evaporación del agua, pero además de costosas, prolongan el tiempo de
curado en casi el doble del tiempo.
En climas calurosos, como en nuestro país, se requiere de mayor cuidado en el proceso
del curado, ya que es mucho más fácil que se evapore el agua, entre alguna de las
recomendaciones que se pueden hacer es la de dejar los encofrados por más tiempo de
lo requerido, para así evitar que el sol incida directamente sobre el concreto. Otra
recomendación es la de colocar y humedecer las pacas de cemento ya utilizadas sobre la
superficie de concreto. En climas fríos, el curado no es un proceso tan crítico, pero el
proceso se debe realizar por más tiempo, ya que el concreto se tarda más en alcanzar su
resistencia.
Un curado mal hecho puede producir grietas por contracción en el fraguado y puede llegar
a disminuir la resistencia del concreto a los 28 días en un 50%.
Desapuntalamiento y desencofrado
Una vez iniciado el fraguado del concreto se pueden comenzar a retirar los encofrados
laterales de la losa y posteriormente se pueden retirar algunos puntales. El
desapuntalamiento se debe ir haciendo en forma progresiva a medida que van pasando
los días, hasta que se pueden retirar todos los puntales y el encofrado a los 21 días. En el
capítulo 4 se puede ver una tabla que muestra los plazos mínimos para el desencofrado.
Al igual que en todas las etapas anteriores del análisis y diseño de losas, es importante
resaltar que cada paso que se siga en el proceso constructivo debe cumplir con los
requisitos establecidos por la Norma, el Capítulo 6 que trata varios puntos mencionados
para el proceso constructivo de losas y se recomienda consultarlo en caso de que el
presente texto no sea lo suficientemente claro en
determinado punto.
LOZA DE VIGUETA Y BOBEDILLA
que vale la pena conocer si desean aplicarlo con ayuda de expertos para sus distintas
obras.
Componentes del sistema
Son varios los componentes del sistema de vigueta y bovedilla, sin embargo, los
Vigueta Pretensada
Se trata del elemento portante del sistema. Consta de concreto de alta resistencia y
Son fabricadas por distintos procesos, como usar máquinas extrusoras o el colado de
moldes metálicos. Hay varias razones para usar viguetas prefabricadas en los proyectos
Bovedilla
Se trata de un componente aligerante usado como relleno, que se apoya en las viguetas
concreto, como cemento con arena, barro y poliestireno. El último es el más utilizado por
Son manufacturadas con máquinas vibrocompresoras donde son intercambiados los
moldes para los diferentes tipos de secciones, generalmente, con el uso de materiales
ligeros. Con respecto a la separación entre viguetas, varía según el tamaño de las
Losa de compresión
Se trata del concreto colocado en obra con acero de refuerzo. Se pone sobre las
Acero de refuerzo de la capa de compresión
esfuerzos de flexión que puedan aparecer e inhibir la aparición de grietas por variaciones
mínimo que se necesita por temperatura y contracción. Para habilitar el refuerzo de losa
se usan varillas o mallas. El refuerzo tiene que ser ortogonal y no debe reemplazarse con
Cimbra Provisional
apuntalamiento provisional hasta lograr una óptima resistencia en el hormigón colado que
para losas con vigueta de 15 cm de peralte. Pueden usarse polines de madera de cuatro
pulgadas por cuatro pulgadas respaldados en postes de madera espaciados cada metro y
Proceso constructivo del sistema
El proceso puede tener variaciones según los constructores; sin embargo, implica
Instalación de viguetas
Antes de iniciar el montaje de viguetas, deben nivelarse los muros para evitar defectos en
la losa. Una vez asegurado, las viguetas son colocadas manualmente en el interior del
montarse las viguetas hasta la mitad de la cadena o dala con al menos 7 cm de apoyo.
Por ejemplo, si hay un claro libre de 3 y 7 cm adicionales de apoyo en cada muro, debe
Apuntalamiento Provisional
requiere menos mano de obra y menos materiales en comparación con los sistemas
convencionales. Lo recomendable es apuntalar al centro todos los claros que superen los
2.5 m, debido a que puede acumularse el hormigón al colarse la losa, lo que causa altas
concentraciones de cargas.
Instalación de bovedillas
Deben colocarse las bovedillas que van en las orillas de la losa, de esta manera, servirán
de escantillón, es decir, darán una óptima separación entre las viguetas para inhibir
Estas se apoyan de forma directa en las viguetas pretensadas y cubren toda la superficie
Instalaciones hidráulicas y eléctricas
Con respecto a las instalaciones eléctricas, se colocan entre los huecos de las bovedillas
compresión. Si se cuenta con una caja eléctrica a cielo raso, se retira la bovedilla donde
se instalará, se pone una tabla por debajo de las viguetas y se sujeta con alambre
recocido a las diagonales de la armadura. Una vez que se coloquen las bovedillas, se
colocan las tuberías del sistema hidráulico. Esas son llevadas por los huecos de las
Instalación del acero de Refuerzo
posteriormente, es subida al techo para instalarla. Debe amarrarse con alambre recocido
Capa de compresión
Es necesario que la superficie de la losa esté bien mojada para aplicar la capa de
compresión, además que todos los huecos de las bovedillas expuestos estén tapados
Un paso crítico es saturar las bovedillas antes de aplicar el colado del concreto. Por
motivos de seguridad, es importante que el personal que opera sobre la losa camine
encima de las vigas y evite pisar las bovedillas. La losa debe estar húmeda durante una
semana como mínimo y los puntales pueden retirarse tras ocho días del colado.
PROCESO CONSTRUTIVO DE LA LOSA RETICULAR O NERVADA
Este tipo de losas se elabora a base de un sistema de entramado de trabes cruzadas que
forman una retícula, dejando huecos intermedios que pueden ser ocupados
permanentemente por bloques huecos o materiales cuyo peso volumétrico no exceda de
900kg/m y sean capaces de resistir una carga concentrada de una tonelada. La
combinación de elementos prefabricados de concreto simple en forma de cajones con
nervaduras de concreto reforzado colado en el lugar que forman una retícula que rodea
por sus cuatro costados a los bloques prefabricados. También pueden colocarse,
temporalmente a manera de cimbra para el colado de las trabes, casetones de plástico
prefabricados que una vez fraguado el concreto deben retirarse y lavarse para usos
posteriores. Con lo que resulta una losa liviana, de espesor uniforme.
Entre sus ventajas se encuentra
• Los esfuerzos de flexión y corte son relativamente bajos y repartidos en grandes areas.
• Permite colocar muros divisorios libremente.
• Se puede apoyar directamente sobre las columnas sin necesidad de trabes de carga
entre columna y columna.
• Resiste fuertes cargas concentradas, ya que se distribuyen a areas muy grandes a
través de las nervaduras cercanas de ambas direcciones.
• Las losas reticulares son más livianas y más rígidas que las losas macizas.
• El volumen de los colados en la obra es reducido.
• Mayor duración de la madera de cimbra, ya que sólo se adhiere a las nervaduras, y
puede utilizarse más veces
• Este sistema reticular celulado da a las estructuras un aspecto agradable de ligereza y
esbeltez.
• El entrepiso plano por ambas caras le da un aspecto mucho más limpio a la estructura y
permite aprovechar la altura real que hay de piso a techo para el paso de luz natural. La
superficie para acabados presenta características óptimas para que le yeso se adhiera
perfectamente, dejando una superficie lisa, sin ocasionar grietas.
• Permite la modulación con claros cada vez mayores, lo que significa una reducción
considerable en el número de columnas.
• La construcción de este tipo de losa proporciona un aislamiento acústico y térmico.
• La ausencia de trabes a la vista elimina el falso plafón.
• Permite la presencia de voladizos de las losas, que alcanzan sin problema 3 y 4 metros.
• Mayor rigidez de los entrepisos, gran estabilidad a las cargas dinámicas, soporta cargas
muy fuertes.
• Su aplicación es muy variada y flexible, bien puede utilizarse en edificios de pocos
niveles, ó grandes edificaciones, para construcciones de índole público, escuelas, centros
comerciales, hospitales, oficinas, multifamiliares, bodegas, almacenes, construcciones
industriales ó casas económicas en serie o residencias particulares.
Los cajones prefabricados se colocan sobre una cimbra plana, dispuestos por pares, uno
de fondo y otro de tapa que forman una celda interior cerrada, en el espacio que queda
entre los bloques se coloca el refuerzo y se cuela el concreto de las nervaduras. Los
cajones y las nervaduras pasan a formar nervaduras de sección doble T, que son
elementos resistentes del entrepiso reticular celulado. Para que las secciones doble T
sean estructuralmente correctas, debe admitirse un monolitismo absoluto entre los
elementos prefabricas y el concreto colado en el lugar.
Los bloques precolados se fabrican en tres peraltes diferentes: 20, 17.5 y
12.5centímetros. En planta las dimensiones standard son: 85 x 85cm, 85 x 75cm y 65 x
65cm. Combinando varias medidas de bloques haciendo variar ligeramente el ancho de
las nervaduras, se puede cubrir cualquier claro. El concreto utilizado en la fabricación es
de una resistencia mínima de 140kg/cm a los 28 días. El espesor promedio de la pared
del bloque es de 1.5cm y el fondo de 1.5 a 3 cm.
Procedimiento constructivo
Cimbra
Deberá estar perfectamente al nivel requerido, será plana, cuidada y resistente de madera
o de metal.
Trazo de la retícula.
Se trazan sobre la cimbra los espacios que corresponden a las hileras de bloques de
borde, las hileras interiores de cajones formados por los bloques se localizará fácilmente
mediante reventones, tomados desde los elementos extremos, conviene indicar sobre la
cimbra la posición de estos bloques, con trazos no necesariamente continuos.
Colocación de los bloques. Se podrá hacer al mismo tiempo que el trazo de la retícula, el
manejo y colocación de los bloques se hace fácilmente a mano, procurando que asienten
muy bien sobre la cimbra.
Armado
Descimbrar.
H O R M IG Ó N
M ALLA D E C O M P R ESIÓ N
FIER R O D E CK
CONECTOR DE CO RTE
S U JEC IÓ N Z IN G U E RÍA B O R D E
ZIN G U ER ÍA T A PA CR ES TA
ZIN G U ER ÍA BO R D E
50 M M . M ÍN IM O
50 M M . M ÍN IM O
PROCESO COSTRUTIVO DE LOSA PLACA FACIL
Placa fácil
Se puede decir que esta técnica es moderna, y que se desarrolló con el fin de ahorrar
tiempo a la hora de construir. La placa fácil se puede comparar con un rompecabezas, el
cual debe ser armado para que la superficie de la plancha tome forma.
La conforman una serie de perfiles metálicos que se extienden sobre las vigas de la
estructura de la vivienda, también bloquelones que van puestos sobre los perfiles
metálicos. Encima de los bloquelones se arma una estructura de malla metálica, la cual le
dará firmeza a la capa de concreto que se pone para finalizar el proceso.
Lo no tan bueno en este sistema es su firmeza. Con esto no queremos decir que sea de
mala calidad o ‘enclenque’, nos referimos a que se pueden sentir con más facilidad las
vibraciones en la base del piso, esto se debe a que no es una estructura del todo maciza.
Pero sigue siendo una opción muy buena y segura para las viviendas.
Plancha de concreto
Esta técnica de construcción de superficies para pisos es mucho más antigua que la de
placa fácil. Se podría decir que es pionera en este tipo de estructuras. Si nos fijamos en la
arquitectura de construcciones antiguas, casas, apartamentos, edificios, etc., veremos
que todos los pisos están construidos de esta forma.
Ahora bien, cuando se funde una plancha con esta técnica se debe armar una estructura
de varillas, la cual quedará como una malla. Luego de esto se debe armar una estructura,
por debajo de esta malla, para que soporte y sea la base del concreto, que es de unos 13
centímetros de grosor.
Algo que no favorece a estas planchas es su costo y el tiempo que se demora la
construcción; por un lado, se requiere mucho más concreto y metal para la superficie,
materiales que son costosos. Por otra parte, la duración del armado, fundición y de
secado lleva muchas más horas que la placa fácil.
En conclusión, cada una de estas técnicas se adapta a las necesidades que se tienen.
Ambas son una buena opción para construir un piso más en tu hogar. La persona es la
que decide cuál se adapta a su casa y con cuál se siente más cómodo.
