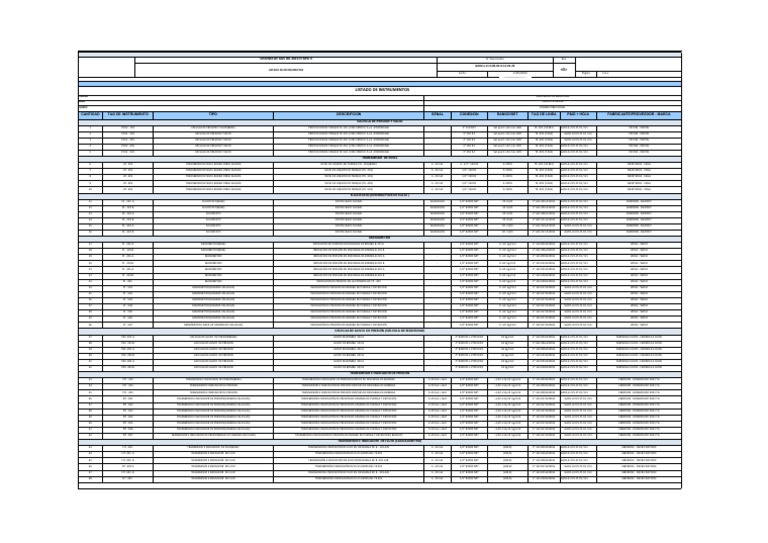

SISTEMA DE GAS OIL 2022 ETAPA II N ° Documento Rev.

GA02-x-2-LS.IN-01-0-11.01.23
LISTADO DE INSTRUMENTOS <0>
Fecha 11/01/2023 Página 2 de

LISTADO DE INSTRUMENTOS
CIUDAD SAN CARLOS DE BARILOCHE
ÁREA CERRO CATEDRAL
FLUIDO COMBUSTIBLE DIESEL

CANTIDAD TAG DE INSTRUMENTO TIPO DESCRIPCIÓN SEÑAL CONEXIÓN RANGO/SET TAG DE LÍNEA P&ID + HOJA FABRICANTE/PROVEEDOR - MARCA
VÁLVULA DE PRESIÓN Y VACÍO
1 PVSV - 101 VÁLVULA DE PRESIÓN Y VACÍO(BASE) PROTECCION DE TANQUE TK-101 (CON VENTEO A LA ATMÓSFERA) - 2" 150 NPT Set point: ±22 mm H2O TK -101 (50 M3) GA02-d-2-PL.PI.01 / H1 PEFOW - PEFOW

2 PVSV - 201 VÁLVULA DE PRESIÓN Y VACÍO PROTECCION DE TANQUE TK-201 (CON VENTEO A LA ATMÓSFERA) - 3" 150 R.F Set point: ±22 mm H2O TK -201 (5 M3) GA02-d-2-PL.PI.01 / H1 PEFOW - PEFOW

3 PVSV - 301 VÁLVULA DE PRESIÓN Y VACÍO PROTECCION DE TANQUE TK-301 (CON VENTEO A LA ATMÓSFERA) - 3" 150 R.F Set point: ±22 mm H2O TK -301 (5 M3) GA02-d-2-PL.PI.01 / H1 PEFOW - PEFOW

4 PVSV - 401 VÁLVULA DE PRESIÓN Y VACÍO PROTECCION DE TANQUE TK-401 (CON VENTEO A LA ATMÓSFERA) 3" 150 R.F Set point: ±22 mm H2O TK -401 (5 M3) GA02-d-2-PL.PI.01 / H1 PEFOW - PEFOW

5 PVSV - 501 VÁLVULA DE PRESIÓN Y VACÍO PROTECCION DE TANQUE TK-501 (CON VENTEO A LA ATMÓSFERA) - 3" 150 R.F Set point: ±22 mm H2O TK -501 (5 M3) GA02-d-2-PL.PI.01 / H1 PEFOW - PEFOW

TRANSMISOR DE NIVEL
6 LIT- 101 TRANSMISOR DE NIVEL RADAR ONDA GUIADA NIVEL DE LIQUIDO EN TANQUE (TK -101)(BASE) 4 - 20 mA 3 - 1/2 " 150 RF 0-100% TK -101 (50 M3) GA02-d-2-PL.PI.01 / H1 MEDITECNA - VEGA

7 LIT- 201 TRANSMISOR DE NIVEL RADAR ONDA GUIADA NIVEL DE LIQUIDO EN TANQUE (TK -201) 4 - 20 mA 1/2" 150 RF 0-100% TK -201 (5 M3) GA02-d-2-PL.PI.01 / H1 MEDITECNA - VEGA

8 LIT- 301 TRANSMISOR DE NIVEL RADAR ONDA GUIADA NIVEL DE LIQUIDO EN TANQUE (TK -301) 4 - 20 mA 1/2" 150 RF 0-100% TK -301 (5 M3) GA02-d-2-PL.PI.01 / H1 MEDITECNA - VEGA

9 LIT- 401 TRANSMISOR DE NIVEL RADAR ONDA GUIADA NIVEL DE LIQUIDO EN TANQUE (TK -401) 4 - 20 mA 1/2" 150 RF 0-100% TK -401 (5 M3) GA02-d-2-PL.PI.01 / H1 MEDITECNA - VEGA

10 LIT- 501 TRANSMISOR DE NIVEL RADAR ONDA GUIADA NIVEL DE LIQUIDO EN TANQUE (TK -501) 4 - 20 mA 1/2" 150 RF 0-100% TK -501 (5 M3) GA02-d-2-PL.PI.01 / H1 MEDITECNA - VEGA

FLUJOSTATO (INTERRUPTOR DE FLUJO )


11 FS - 101 A FJUJOSTATO(BASE) SWITCH BAJO CAUDAL ANALÓGICA 1/2" #2000 NPT 20 m3/h 2"-GO-002-A150-B GA02-d-2-PL.PI.01 / H1 EMERSON - MURPHY

12 FS - 101 B FJUJOSTATO(BASE) SWITCH BAJO CAUDAL ANALÓGICA 1/2" #2000 NPT 20 m3/h 2"-GO-005-A150-B GA02-d-2-PL.PI.01 / H2 EMERSON - MURPHY

13 FS - 201 A FJUJOSTATO SWITCH BAJO CAUDAL ANALÓGICA 1/2" #2000 NPT 20 m3/h 2"-GO-008-A150-B GA02-d-2-PL.PI.01 / H3 EMERSON - MURPHY

14 FS - 201 B FJUJOSTATO SWITCH BAJO CAUDAL ANALÓGICA 1/2" #2000 NPT 20 m3/h 2"-GO-011-A150-B GA02-d-2-PL.PI.01 / H1 EMERSON - MURPHY

15 FS - 301 A FJUJOSTATO SWITCH BAJO CAUDAL ANALÓGICA 1/2" #2000 NPT 20 m3/h 2"-GO-014-A150-B GA02-d-2-PL.PI.01 / H1 EMERSON - MURPHY

16 FS - 301 B FJUJOSTATO SWITCH BAJO CAUDAL ANALÓGICA 1/2" #2000 NPT 20 m3/h 2"-GO-017-A150-B GA02-d-2-PL.PI.01 / H1 EMERSON - MURPHY

MANÓMETRO
17 PI - 101 A MANÓMETRO(BASE) INDICACIÓN DE PRESIÓN EN DESCARGA DE BOMBA B-101 A - 1/2" #2000 NPT 0 - 60 kg/cm2 2"-GO-003-B300-B GA02-d-2-PL.PI.01 / H1 WEISZ - WEISZ

18 PI - 101 B MANÓMETRO(BASE) INDICACIÓN DE PRESIÓN EN DESCARGA DE BOMBA B-101 B - 1/2" #2000 NPT 0 - 60 kg/cm2 2"-GO-006-A300-B GA02-d-2-PL.PI.01 / H1 WEISZ - WEISZ

19 PI - 201 A MANÓMETRO INDICACIÓN DE PRESIÓN EN DESCARGA DE BOMBA B-201 A - 1/2" #2000 NPT 0 - 60 kg/cm2 2"-GO-009-B300-B GA02-d-2-PL.PI.01 / H1 WEISZ - WEISZ

20 PI - 201 B MANÓMETRO INDICACIÓN DE PRESIÓN EN DESCARGA DE BOMBA B-201 B - 1/2" #2000 NPT 0- 60 kg/cm2 2"-GO-012-B300-B GA02-d-2-PL.PI.01 / H1 WEISZ - WEISZ

21 PI - 301 A MANÓMETRO INDICACIÓN DE PRESIÓN EN DESCARGA DE BOMBA B-301 A - 1/2" #2000 NPT 0- 60 kg/cm2 2"-GO-015-B300-B GA02-d-2-PL.PI.01 / H1 WEISZ - WEISZ

22 PI - 301 B MANÓMETRO INDICACIÓN DE PRESIÓN EN DESCARGA DE BOMBA B-301 B - 1/2" #2000 NPT 0- 60 kg/cm2 2"-GO-018-B300-B GA02-d-2-PL.PI.01 / H1 WEISZ - WEISZ

23 PI - 401 MANÓMETRO INDICACIÓN DE PRESIÓN EN LA ENTRADA DE TK - 401 - 1/2" #2000 NPT 0- 60 kg/cm2 2"-GO-018-B300-B GA02-d-2-PL.PI.01 / H1 WEISZ - WEISZ

24 PI - 501 MANÓMETRO(CAMARA VALVULAS) INDICACIÓN DE PRESIÓN EN CAMARA DE PUERGA Y DETECCIÓN - 1/2" #2000 NPT 0 - 60 kg/cm2 2"-GO-017-B300-B GA02-d-2-PL.PI.01 / H1 WEISZ - WEISZ

25 PI - 502 MANÓMETRO(CAMARA VALVULAS) INDICACIÓN DE PRESIÓN EN CAMARA DE PUERGA Y DETECCIÓN - 1/2" #2000 NPT 0 - 60 kg/cm2 2"-GO-017-B300-B GA02-d-2-PL.PI.01 / H1 WEISZ - WEISZ

26 PI - 503 MANÓMETRO(CAMARA VALVULAS) INDICACIÓN DE PRESIÓN EN CAMARA DE PUERGA Y DETECCIÓN - 1/2" #2000 NPT 0 - 60 kg/cm2 2"-GO-017-B300-B GA02-d-2-PL.PI.01 / H1 WEISZ - WEISZ

27 PI - 504 MANÓMETRO(CAMARA VALVULAS) INDICACIÓN DE PRESIÓN EN CAMARA DE PUERGA Y DETECCIÓN - 1/2" #2000 NPT 0 - 60 kg/cm2 2"-GO-017-B300-B GA02-d-2-PL.PI.01 / H1 WEISZ - WEISZ

28 PI - 505 MANÓMETRO(CAMARA VALVULAS) INDICACIÓN DE PRESIÓN EN CAMARA DE PUERGA Y DETECCIÓN - 1/2" #2000 NPT 0 - 60 kg/cm2 2"-GO-017-B300-B GA02-d-2-PL.PI.01 / H1 WEISZ - WEISZ

29 PI - 506 MANÓMETRO(CAMARA VALVULAS) INDICACIÓN DE PRESIÓN EN CAMARA DE PUERGA Y DETECCIÓN - 1/2" #2000 NPT 0 - 60 kg/cm2 2"-GO-017-B300-B GA02-d-2-PL.PI.01 / H1 WEISZ - WEISZ

26 PI - 507 MANÓMETRO ( BACK UP CAMARA DE VALVULAS) INDICACIÓN DE PRESIÓN EN CAMARA DE PUERGA Y DETECCIÓN - 1/2" #2000 NPT 0 - 60 kg/cm2 2"-GO-017-B300-B GA02-d-2-PL.PI.01 / H1 WEISZ - WEISZ

VÁLVULA DE ALIVIO DE PRESIÓN (VÁLVULA DE SEGURIDAD)


27 PSV -101 A VÁLVULA DE ALIVIO DE PRESIÓN(BASE) ALIVIO DE BOMBA 101 A - 2" #300 RF x 2"#150 RF 34 kg/cm2 2"-GO-003-B300-B GA02-d-2-PL.PI.01 / H1 FARINOLA E HIJOS - FARINOLA E HIJOS

28 PSV -101 B VÁLVULA DE ALIVIO DE PRESIÓN ALIVIO DE BOMBA 101 B - 2" #300 RF x 2"#150 RF 34 kg/cm2 2"-GO-006-A300-B GA02-d-2-PL.PI.01 / H1 FARINOLA E HIJOS - FARINOLA E HIJOS

29 PSV -201 A VÁLVULA DE ALIVIO DE PRESIÓN ALIVIO DE BOMBA 201 A - 2" #300 RF x 2"#150 RF 34 kg/cm2 2"-GO-009-B300-B GA02-d-2-PL.PI.01 / H1 FARINOLA E HIJOS - FARINOLA E HIJOS

30 PSV -201 B VÁLVULA DE ALIVIO DE PRESIÓN ALIVIO DE BOMBA 201 B - 2" #300 RF x 2"#150 RF 34 kg/cm2 2"-GO-012-B300-B GA02-d-2-PL.PI.01 / H1 FARINOLA E HIJOS - FARINOLA E HIJOS

31 PSV -301 A VÁLVULA DE ALIVIO DE PRESIÓN ALIVIO DE BOMBA 301 A - 2" #300 RF x 2"#150 RF 34 kg/cm2 2"-GO-015-B300-B GA02-d-2-PL.PI.01 / H1 FARINOLA E HIJOS - FARINOLA E HIJOS

32 PSV -301 B VÁLVULA DE ALIVIO DE PRESIÓN ALIVIO DE BOMBA 301 B - 2" #300 RF x 2"#150 RF 34 kg/cm2 2"-GO-018-B300-B GA02-d-2-PL.PI.01 / H1 FARINOLA E HIJOS - FARINOLA E HIJOS

TRANSMISOR E INDICADOR DE PRESIÓN


33 PIT - 101 TRANSMISOR E INDICADOR DE PRESIÓN(BASE) TRANSMISIÓN E INDICADOR DE PRESIÓN DESPUES DE DESCARGA DE BOMBAS 4-20 mA + Hart 1/2" #2000 NPT –1,02 a 56,23 kg/cm2 2"-GO-003-B300-B GA02-d-2-PL.PI.01 / H1 EMERSON - ROSEMOUNT 3051 TG

34 PIT - 201 TRANSMISOR E INDICADOR DE PRESIÓN TRANSMISIÓN E INDICACIÓN DE PRESIÓN DESPUES DE DESCARGA DE BOMBAS 4-20 mA + Hart 1/2" #2000 NPT –1,02 a 56,23 kg/cm2 2"-GO-009-B300-B GA02-d-2-PL.PI.01 / H1 EMERSON - ROSEMOUNT 3051 TG

35 PIT - 301 TRANSMISOR E INDICADOR DE PRESIÓN TRANSMISIÓN E INDICACIÓN DE PRESIÓN DESPUES DE DESCARGA DE BOMBAS 4-20 mA + Hart 1/2" #2000 NPT –1,02 a 56,23 kg/cm2 2"-GO-009-B300-B GA02-d-2-PL.PI.01 / H1 EMERSON - ROSEMOUNT 3051 TG

36 PIT -501 TRANSMISOR E INDICADOR DE PRESIÓN(CAMARA VALVULAS) TRANSMISIÓN E INDICACIÓN DE PRESIÓN EN CAMARA DE PUERGA Y DETECCIÓN 4-20 mA + Hart 1/2" #2000 NPT –1,02 a 56,23 kg/cm2 2"-GO-017-B300-B GA02-d-2-PL.PI.01 / H1 EMERSON - ROSEMOUNT 3051 TG

37 PIT -502 TRANSMISOR E INDICADOR DE PRESIÓN(CAMARA VALVULAS) TRANSMISIÓN E INDICACIÓN DE PRESIÓN EN CAMARA DE PUERGA Y DETECCIÓN 4-20 mA + Hart 1/2" #2000 NPT –1,02 a 56,23 kg/cm2 2"-GO-017-B300-B GA02-d-2-PL.PI.01 / H1 EMERSON - ROSEMOUNT 3051 TG

38 PIT -503 TRANSMISOR E INDICADOR DE PRESIÓN(CAMARA VALVULAS) TRANSMISIÓN E INDICACIÓN DE PRESIÓN EN CAMARA DE PUERGA Y DETECCIÓN 4-20 mA + Hart 1/2" #2000 NPT –1,02 a 56,23 kg/cm2 2"-GO-017-B300-B GA02-d-2-PL.PI.01 / H1 EMERSON - ROSEMOUNT 3051 TG

39 PIT -504 TRANSMISOR E INDICADOR DE PRESIÓN(CAMARA VALVULAS) TRANSMISIÓN E INDICACIÓN DE PRESIÓN EN CAMARA DE PUERGA Y DETECCIÓN 4-20 mA + Hart 1/2" #2000 NPT –1,02 a 56,23 kg/cm3 2"-GO-017-B300-B GA02-d-2-PL.PI.01 / H1 EMERSON - ROSEMOUNT 3051 TG

40 PIT -505 TRANSMISOR E INDICADOR DE PRESIÓN(CAMARA VALVULAS) TRANSMISIÓN E INDICACIÓN DE PRESIÓN EN CAMARA DE PUERGA Y DETECCIÓN 4-20 mA + Hart 1/2" #2000 NPT –1,02 a 56,23 kg/cm4 2"-GO-017-B300-B GA02-d-2-PL.PI.01 / H1 EMERSON - ROSEMOUNT 3051 TG

41 PIT -506 TRANSMISOR E INDICADOR DE PRESIÓN(CAMARA VALVULAS) TRANSMISIÓN E INDICACIÓN DE PRESIÓN EN CAMARA DE PUERGA Y DETECCIÓN 4-20 mA + Hart 1/2" #2000 NPT –1,02 a 56,23 kg/cm5 2"-GO-017-B300-B GA02-d-2-PL.PI.01 / H1 EMERSON - ROSEMOUNT 3051 TG

42 PIT -507 TRANSMISOR E INDICADOR DE PRESIÓN(BACK UP CAMARA VALVULAS) TRANSMISOR E INDICACIÓN DE PRESIÓN EN CAMARA DE PUERGA Y DETECCIÓN ( BACKUP) 4-20 mA + Hart 1/2" #2000 NPT –1,02 a 56,23 kg/cm6 2"-GO-017-B300-B GA02-d-2-PL.PI.01 / H1 EMERSON - ROSEMOUNT 3051 TG

TRANSMISOR E INDICADOR DE FLUJO (CAUDALÍMETRO)


43 FIT -101 TRANSMISOR E INDICADOR DE FUJO(BASE) TRANSMISIÓN E INDICACIÓN DE FUJO EN DESCARGA DE B - 101 A/B 4 - 20 mA 1/2" #2000 NPT (HOLD) 2"-GO-003-B300-B GA02-d-2-PL.PI.01 / H1 EMERSON - MICRO MOTION

44 FIT -201 A TRANSMISOR E INDICADOR DE FUJO TRANSMISIÓN E INDICACIÓN DE FUJO ANTES DEL TK 201 4 - 20 mA 1/2" #2000 NPT (HOLD) 2"-GO-016-B300-B GA02-d-2-PL.PI.01 / H1 EMERSON - MICRO MOTION

45 FIT -201 B TRANSMISOR E INDICADOR DE FUJO TRANSMISIÓN E INDICACIÓN DE FUJO EN DESCARGA DE B -201 A/B 4 - 20 mA 1/2" #2000 NPT (HOLD) 2"-GO-009-B300-B GA02-d-2-PL.PI.01 / H1 EMERSON - MICRO MOTION

46 FIT -301 A TRANSMISOR E INDICADOR DE FUJO TRANSMISIÓN E INDICACIÓN DE FUJO ANTES DEL TK 301 4 - 20 mA 1/2" #2000 NPT (HOLD) 2"-GO-017-B300-B GA02-d-2-PL.PI.01 / H1 EMERSON - MICRO MOTION

47 FIT -301 B TRANSMISOR E INDICADOR DE FUJO TRANSMISIÓN E INDICACIÓN DE FUJO EN DESCARGA DE B - 301 A/B 4 - 20 mA 1/2" #2000 NPT (HOLD) 2"-GO-015-B300-B GA02-d-2-PL.PI.01 / H1 EMERSON - MICRO MOTION

48 FIT -401 TRANSMISOR E INDICADOR DE FUJO TRANSMISIÓN E INDICACIÓN DE FUJO ANTES DEL TK 401 4 - 20 mA 1/2" #2000 NPT (HOLD) 2"-GO-018-B300-B GA02-d-2-PL.PI.01 / H1 EMERSON - MICRO MOTION
