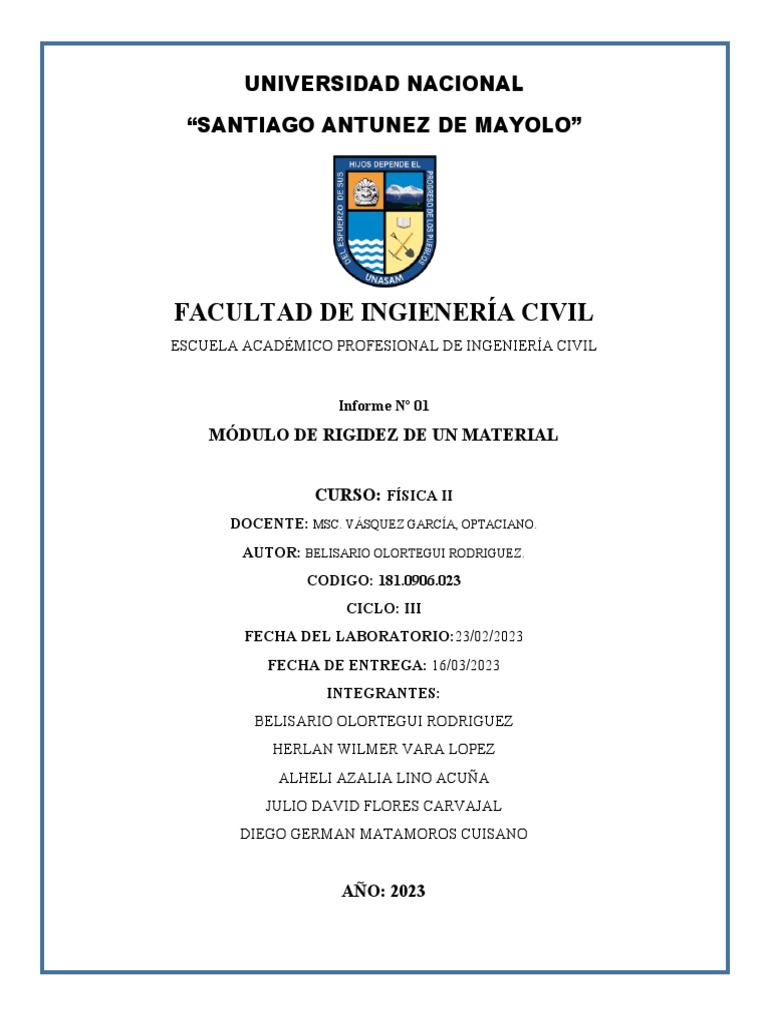

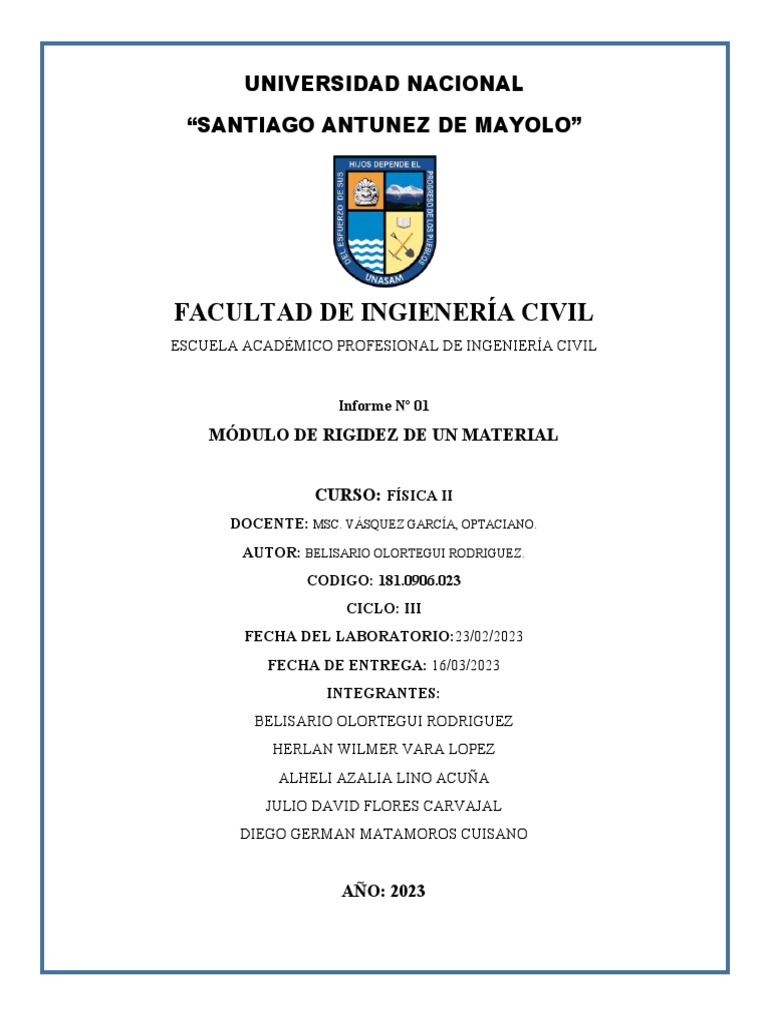

UNIVERSIDAD NACIONAL

“SANTIAGO ANTUNEZ DE MAYOLO”

FACULTAD DE INGIENERÍA CIVIL

ESCUELA ACADÉMICO PROFESIONAL DE INGENIERÍA CIVIL

Informe Nº 01
MÓDULO DE RIGIDEZ DE UN MATERIAL

CURSO: FÍSICA II
DOCENTE: MSC. VÁSQUEZ GARCÍA, OPTACIANO.
AUTOR: BELISARIO OLORTEGUI RODRIGUEZ.
CODIGO: 181.0906.023
CICLO: III
FECHA DEL LABORATORIO:23/02/2023
FECHA DE ENTREGA: 16/03/2023
INTEGRANTES:
BELISARIO OLORTEGUI RODRIGUEZ
HERLAN WILMER VARA LOPEZ
ALHELI AZALIA LINO ACUÑA
JULIO DAVID FLORES CARVAJAL
DIEGO GERMAN MATAMOROS CUISANO

AÑO: 2023
 INTRODUCCIÓN
En esta primera práctica de laboratorio titulada “módulo de rigidez de un
material”, se va determinar en forma experimental la constante elástica y el
módulo de rigidez de un resorte helicoidal.
Cuando un cuerpo en nuestro caso un resorte, es sometido a fuerzas externas o
fuerzas axiales, sufren esfuerzos de comprensión o de tención que provoca su
deformación (deformación bastante pequeña), donde la deformación es
proporcional al esfuerzo; esta relación se conoce como Ley de Hooke, en
nuestro experimento haremos que se cumpla esta ley, trabajando en el rango
elástico donde los materiales retornan a su forma original cuando les
suspenden las cargas aplicadas. Y no nos pasaremos de este rango pues al
pasarnos el cuerpo sufrirá una pequeña deformación, saliendo del rango
elástico y no regresará a su estado original. Y a la relación entre el esfuerzo y
la deformación se le denominada Módulo De Rigidez, y en esta práctica
vamos hacer el cálculo mediante el método dinámico.

I. OBJETIVOS.

I.1. OBJETIVOS GENERALES

 Estudiar experimentalmente el comportamiento de los
resortes.
 Estudiar la dependencia del periodo de oscilación del resorte
con la masa.

I.2. OBJETIVOS ESPECIFICOS

 Calcular la constante elástica de un resorte helicoidal por el
método dinámico.
 Verificar la existencia de fuerzas recuperadoras.
 Calcular el módulo de rigidez del alambre del cual está hecho
el resorte helicoidal.
II. MARCO TEORICO.

ELASTICIDAD.

Es la propiedad por lo cual los cuerpos deformados recuperan su forma y

dimensiones originales cuando cesa la acción de la fuerza deformadora.
Los materiales no deformables se les llaman inelásticos como por ejemplo
la arcilla, el plomo, plastilina, etc.
Todos los cuerpos pueden deformarse elásticamente hasta un cierto límite
(limite elástico), por encima del cual estos quedan deformados
permanentemente. Esta deformación es llamada deformación plástica.
RIGIDEZ.

La rigidez es la capacidad de un objeto sólido o elemento estructural para

soportar esfuerzos sin adquirir grandes deformaciones o desplazamientos.
Los coeficientes de rigidez son magnitudes físicas que cuantifican la
rigidez de un elemento resistente bajo diversas configuraciones de carga.
Normalmente las rigideces se calculan como la razón entre una fuerza
aplicada y el desplazamiento obtenido por la aplicación de esa fuerza.
LEY DE HOOKE.

Cuando un objeto se somete a fuerzas externas, sufre cambios de tamaño o

de forma, o de ambos. Esta ley establece que, dentro de los límites
elásticos, la fuerza deformadora F y el valor de la deformación x, son
proporcionales.
F=K ∆ L ………………. (1)
Dónde
: k es una constante de proporcionalidad llamada constante elástica o
constante de fuerza del resorte.
La deformación llamada también elongación es el estiramiento del resorte
de la posición de equilibrio (posición del resorte sin aplicar ninguna
fuerza). De la ecuación (1) se tiene:
F
K=
∆L
………………. (2)

La ecuación F=K ∆ L tiene la forma de la ecuación de la recta Y=BX. Si

hacemos las siguientes sustituciones: Y=F; ∆ L =X, entonces, la pendiente B
de la recta F vs X, representa a la constante de elasticidad del resorte, K.
La reacción de la fuerza deformadora (fuerza externa), es la fuerza interna
denominada fuerza restauradora o fuerza elástica del resorte Fe, la cual es
de la misma magnitud que la fuerza deformadora. Esto es; Fe = -KX. Un
cuerpo de masa m que se encuentra bajo la acción de una fuerza
restauradora realiza un movimiento oscilatorio armónico simple, cuyo
periodo es:

T =2 π
√ m
K
..……..… (3)

Si se considera la masa efectiva del resorte (mef ), la ecuación se escribe de

la forma:

T =2 π
√ m+ mef
K
………...(4)
Elevando al cuadrado a la ecuación (4), para linealizar tenemos:

T 2=4 π 2 ( m+mK ).............(5)

ef

Distribuyendo ¿):

( )( )
2 2
4π 4π
2
T =
K
mef +
K
m …….….(6)

Y = A +B X
Si se traza una gráfica el cuadrado del periodo ( T 2) en función de la masa
𝑚 se obtiene una línea recta, la misma que no pasa por el origen de
coordenadas debido a la existencia de la masa efectiva del resorte. Por
tanto, la ecuación (6) establece un medio cómo hallar el valor de la
constante elástica de un resorte por el método dinámico.

ELONGACION DE UN RESORTE

Cuando un resorte se estira por efecto de una fuerza de tracción, aumenta la

separación de sus espiras sucesivas de modo que el esfuerzo que soporta es
un esfuerzo cortante o de cizalladura.
La teoría respectiva permite relacionar al módulo elástico de rigidez o de
cizalladura G del material, con la constante elástica del resorte k del
siguiente modo:

8 KN D3
G= 4 ………….. (7)
d

Donde:
G es el módulo de rigidez.
K es la constante elástica del resorte.
N es el número de espirales del resorte.
D es el diámetro medio del resorte.
d es el diámetro del alambre.
III. MATERIALES A UTILIZAR:
 Un resorte helicoidal.
 Un soporte universal con dos varillas de hierro y una nuez.
 Una regla graduada en milímetros.
 Un vernier cuya sensibilidad es 0.05 mm.
 Un micrómetro cuya sensibilidad es 0.01 mm.
 Un juego de pesas ranuradas y porta pesas.
 Una balanza.
 Un cronometro.
 Un nivel de burbujas.
 Una prensa.

IV. METODOLOGIA

Hemos armado el equipo, suspendiendo el resorte helicoidal del soporte

horizontal, que previamente habíamos nivelado.
Con la balanza, hemos determinado la masa del porta pesa para sumar a las
masas calibradas.
Hemos colocado la porta pesa en el extremo libre del resorte.
En la porta pesa hemos ido colocando pesas de 100, 125, 150, 175, 200 y
225 gramos.
Con cada masa hemos hecho oscilar el sistema resorte – pesa, para eso,
hemos estirado el sistema unos 3 cm aproximadamente.
Con un cronometro hemos medido la duración de 10 oscilaciones y los
datos que hemos obtenido, anotamos en la tabla 1.
Para la tabla 2. Con un vernier hemos medido por cinco veces en diferentes
lugares el diámetro exterior e interior.
Con el micrómetro hemos medido por cinco veces el diámetro del alambre
del cual está hecho el resorte en diferentes posiciones.
También hemos contado el número de espiras que posee el resorte.
Y todos los valores que hemos obtenido, hemos tabulado en las tablas.
V. RESULTADOS DEL LABORATORIO
TABLA 1.
Tiempo Tiempo Periodo
Masa promedio (T) T
2

N°
(g) 1 2 3 4 5 ( s2)
(t) (s)

1 100 3.02 3.02 3.09 3.17 3.12 3.084 0.308 0.0951

2 125 3.32 3.61 3.53 3.62 3.58 3.532 0.353 0.1248
3 150 4.56 4.42 4.46 4.50 4.48 4.484 0.448 0.2011
4 175 4.99 4.97 5.13 5.03 5.15 5.054 0.505 0.2554
5 200 5.46 5.37 5.41 5.26 5.36 5.372 0.537 0.2886
6 225 6.04 6.19 6.19 6.08 6.15 6.130 0.613 0.3758

TABLA 2.
n 1 2 3 4 5
Diámetro exterior del resorte ( De 2.00 2.001 2.00 2.00 2.001
) en cm
Diámetro interior del resorte ( D i) 1.78 1.80 1.75 1.76 1.77
en cm
Diámetro medio del resorte (D) 1.890 1.9005 1.875 1.880 1.885
en cm
Diámetro del alambre del resorte 1.05 1.00 1.05 1.00 1.01
(d) en mm
Numero de espiras del resorte 64
(N)

VI. CALCULOS Y GRAFICOS

Con los datos de la masa de las pesas y el cuadrado de los periodos (T 2 ¿,
se grafican las rectas y se obtiene la pendiente de la recta, lo cual nos va
servir para calcular la constante elástica del resorte.
Una vez obtenido la constante elástica, se puede calcular el módulo de
rigidez del resorte.
Tabla 3.
(T 12) 0.091 0.110 0.208 0.249 0.298 0.365
m (Kg) 0.1 0.125 0.15 0.175 0.2 0.225

GRAFICA: 𝑻2 VS m
2
T
0.4

0.35
f(x) = 2.22761097142857 x − 0.13853588952381
0.3

0.25

0.2

0.15

0.1

0.05

0 m
0.08 0.1 0.12 0.14 0.16 0.18 0.2 0.22 0.24

Y = A +B X

2
T = ( 4π2
K )( )
mef +
4 π2
K
m

4 π2
B = 2.2276 B=
K
2
4π
A = 0.1385 A= mef
K

De la pendiente obtenida
 2 2
4π 4π
2.2276 =
K
K = 2.2276
K = 17.72

Hallamos la masa del resorte

4 π2 0.1385 K
m =¿ 0.1385 mef =
K ef 4 π2

0.1385∗17.72
mef =
4π
2
mef =0.062 Kg

mef =62 g

Procede hallar el módulo de rigidez:

Para este proceso se utiliza la siguiente formula:

3
8 KN D
G= 4
d

Donde:
G es el módulo de rigidez.
K es la constante elástica del resorte.
N es el número de espirales del resorte.
D es el diámetro medio del resorte.
d es el diámetro del alambre.

TABLA 4.
n 1 2 3 4 5
 Diámetro medio del resorte (D) 1.890 1.9005 1.875 1.880 1.885
en cm
Diámetro del alambre del resorte 1.05 1.00 1.05 1.00 1.01
(d) en mm
Numero de espiras del resorte 64
(N)

Para hallar el modulo el módulo de rigidez y su error, se calcula con cada uno
de los datos.
K = 17.72
3
8 KN D3 8 ( 17 .72 )∗64(0. 0189)
G 1=
d4
= (0 . 00105)4
=50 .39 Gpa

8 KN D
3
8 ( 17 .72 )∗64(0. 019)3
G 2=
d
4 = (0 . 001)4
=62 .28 Gpa

3
8 KN D3 8 ( 17 .72 )∗64(0. 01875)
G 3=
d
4 = (0 . 00105)4
=49 . 20 Gpa

8 KN D3 8 ( 17 .72 )∗64( 0. 0188)3

G4 =
d4
= (0 . 001)4
=60 . 28Gpa

8 KN D
3
8 ( 17 .72 )∗64(0. 01885)3
G 5=
d
4 = (0 . 00101)
4
=58 . 40 Gpa

50.39+62.28+ 49.20+60.28+58.40
G= =56.11 Gpa
5

HALLAMOS EL ERROR ABSOLUTO DE “G”

 Ea =
∑ |Gi−G|
n

Aplicando formula tenemos:

Ea =0.79

HALLAMOS EL ERROR RELATIVO

Ea 0.79
E R= = 56.11
= 0.01408
G

HALLAMOS EL ERROR PORCENTUAL

E P=E R∗100 %

E P=1.41 %

G=(56.11± 0.79) Gpa

VII. DISCUSION
Debido a que la ecuación de la recta, tomando todos los valores en el
sistema internacional sale de la forma Y=2.2276X – 0.1385, la masa
efectiva del resorte queda negativo ya que la recta corta al eje Y en -
0.1385, por lo que tuve que tomar como valor absoluto, ya que no puede
haber masa negativa.
Los datos que se obtuvo en el laboratorio y los cálculos realizados, fueron
hechos con mayor cuidado posible, por lo que confiamos en nuestros
resultados.
VIII. RESPUESTAS A LAS PREGUNTAS
VIII.1. Señale las razones por las cuales el método dinámico de
estudio del resorte se basa en pequeñas oscilaciones.
Una de las razones es debido a que, si se calculan oscilaciones de gran
magnitud estos pueden variar, ya que cambia su velocidad hacia el
equilibrio con bastante aceleración, mientras que, en pequeñas
oscilaciones, tiene la velocidad casi constante hasta contar las 10
oscilaciones que hemos hecho en el laboratorio.
VIII.2. ¿Qué importancia tiene el determinar el módulo de rigidez de
algunos materiales?
Porque es la constante elástica que caracteriza el cambio de la forma que
experimenta un material elástico cuando a este se le aplica esfuerzos
cortantes. Es de mucha importancia en nuestra carrera pues es muy
aplicada en las estructuras de las edificaciones, en las columnas y vigas que
están sometidas a muchos esfuerzos y determinar su módulo de rigidez de
estos es de vital importancia.
VIII.3. ¿Cuáles son las posibles fuentes de error en la experiencia?
Una de las fuentes de error que pudimos cometer fue el de no lograr con la
varilla de hierro un nivel horizontal exacto. - Otra de los errores es de no
medir adecuadamente el tiempo de las oscilaciones, y de al momento de
estirarlo por abajo, no calcular bien el tiempo con el cronometro. - Y tal
vez de no haber obtenido una oscilación netamente vertical.

VIII.4. ¿Para qué sirven el resorte en mecánica?

 Sirven para almacenar energía y luego desprenderse de ella al mismo
tiempo que vuelven a su estado inicial, estos resortes son utilizados en
muchas aplicaciones sobre todo en el movimiento armónico simple.

VIII.5. ¿Cuál es el efecto de la curvatura en un resorte helicoidal?

Debido a la curvatura, la tensión es mayor en la zona más interna de la
curva que en la zona externa de la curva.

VIII.6. (CARLOS, 2012) (ZEMANSKY, 2013) (Beer, 2013) (MEINERS,

1970)¿Qué tipos de esfuerzo se presentan en un resorte
helicoidal?
Se presentan esfuerzos de torsión, esfuerzos de tracción y compresión,
también el esfuerzo cortante.

IX. CONCLUSIONES
Gracias a los datos que obtuvimos, se determinó la constante elástica del
resorte por el método dinámico.
K = 17.72.
Se calculó el módulo de rigidez del alambre del resorte helicoidal.
G = (56.11 ± 079) Gpa.
G = (56.11 ± 1.41%) Gpa.
De la gráfica que nos dio el EXCEL se calculó la masa efectiva del resorte
mef =62 g
 X. BIBLIOGRAFIA
Beer, J. M. (2013). Mecanica vectorial para ingenieros. Bogotá: Printed in china.

CARLOS, P. S. (14 de MAYO de 2012). Informe de modulo de rigidez. Obtenido de Informe de

modulo de rigidez: file:///C:/Users/USUARIO/Downloads/wiac.info-pdf-fisica-ii-informe-1-
modulo-de-rigidez-pr_55c23ba3ed9fa897231f6d270a6c97b4.pdf

MEINERS, E. (1970). Experimento de física. Mexico: Limusa.

ZEMANSKY, S. Y. (2013). Física universitaria vol. 1. México: Pearson.
