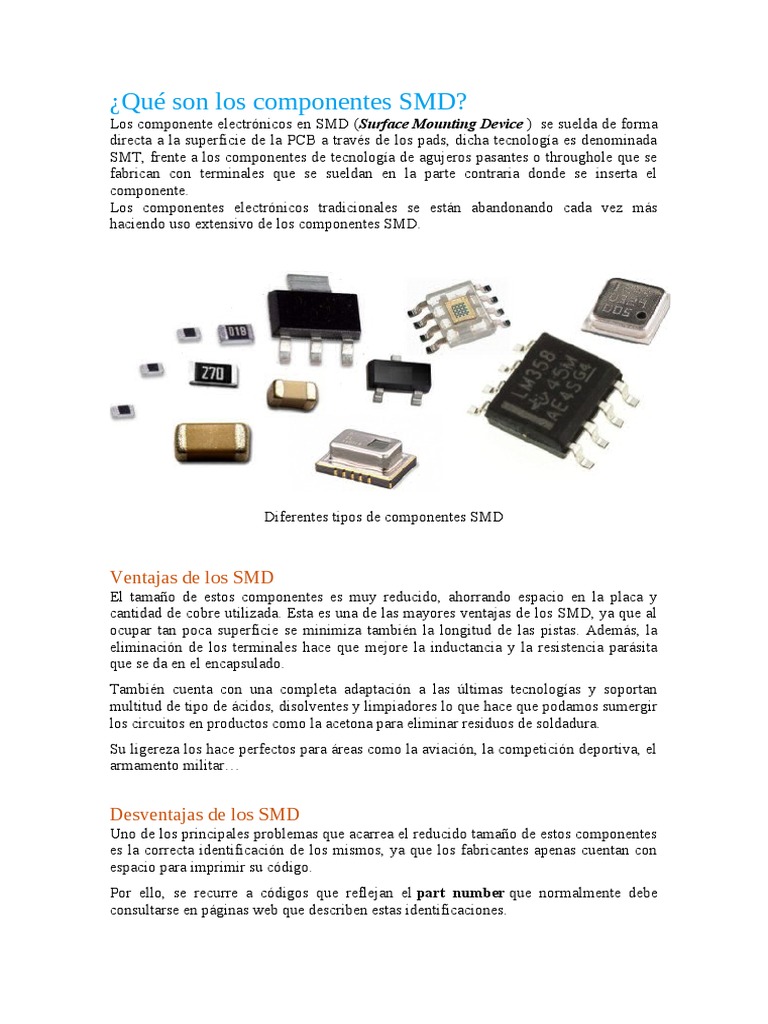

¿Qué son los componentes SMD?

Los componente electrónicos en SMD (Surface Mounting Device )  se suelda de forma

directa a la superficie de la PCB a través de los pads, dicha tecnología es denominada
SMT, frente a los componentes de tecnología de agujeros pasantes o throughole que se
fabrican con terminales que se sueldan en la parte contraria donde se inserta el
componente.
Los componentes electrónicos tradicionales se están abandonando cada vez más
haciendo uso extensivo de los componentes SMD.

Diferentes tipos de componentes SMD

Ventajas de los SMD

El tamaño de estos componentes es muy reducido, ahorrando espacio en la placa y
cantidad de cobre utilizada. Esta es una de las mayores ventajas de los SMD, ya que al
ocupar tan poca superficie se minimiza también la longitud de las pistas. Además, la
eliminación de los terminales hace que mejore la inductancia y la resistencia parásita
que se da en el encapsulado.
También cuenta con una completa adaptación a las últimas tecnologías y soportan
multitud de tipo de ácidos, disolventes y limpiadores lo que hace que podamos sumergir
los circuitos en productos como la acetona para eliminar residuos de soldadura.
Su ligereza los hace perfectos para áreas como la aviación, la competición deportiva, el
armamento militar…

Desventajas de los SMD

Uno de los principales problemas que acarrea el reducido tamaño de estos componentes
es la correcta identificación de los mismos, ya que los fabricantes apenas cuentan con
espacio para imprimir su código.
Por ello, se recurre a códigos que reflejan el part number que normalmente debe
consultarse en páginas web que describen estas identificaciones.
Tipos de SMD
Los SMD Pasivos utilizan una amplia variedad de encapsulado, la mayoría son como
los componentes electrónicos convencionales existentes como son
las resistencias y condensadores, el cual el tamaño de los encapsulados están
razonablemente estandarizados.
Otros componentes como bobinas, cristales y otros tienden a tener necesidades
individuales y por lo tanto sus propios encapsulados varían de acuerdo a las
propiedades.
Las resistencias y condensadores vienen en una variedad de encapsulados de distintos
tamaños, se les atribuye, por ejemplo: 1812, 1206, 0805, 0603, 0402, 0201.

Tipos de tamaño de los SMD pasivos

Estas cifras no son un código extraño, sino que se refieren a las dimensiones en décimas
de pulgadas. En otras palabras, el 1206 mide .12? (3 mm) por .06? (1,5 mm) pulgadas.
Los tamaños más grandes, tales como 1812 y 1206 fueron los primeros que se
emplearon, no obstante, todavía son de uso generalizado en grandes producciones. Sin
embargo, se puede encontrar uso en aplicaciones en las que mayores niveles de energía
son necesarios, o cuando otras deferencias exigen los tamaños más grandes.
Las conexiones a la placa de circuito impreso se realizan por medio de áreas (o pads)
metalizadas en los extremos del paquete.

Conexión del SMD a las

pistas
Las Resistencias SMD
Las resistencias SMD son el componente más utilizado en electrónica y millones de
resistencias se fabrican diariamente para la construcción de pequeños equipos
electrónicos en caso de fallo es importante saber cómo reconocerlas y reemplazarlas (si
bien es un proceso muy delicado).

Son muy diferentes a las clásicas y las podemos encontrar con forma rectangular, tienen
áreas metalizadas en los extremos del cuerpo, que les permite ponerse en contacto con
la placa de circuito impreso a través de la soldadura.

¿Cómo identificar el valor?

Leer el código de las resistencias SMD parecerá en principio un poco complicado
porque hay varios códigos empleados hoy en día, pero las de un tamaño “manejable”
resultan fáciles de distinguir para los usuarios con un poco de práctica.
Las más fáciles de leer son las que tienen códigos numéricos de 3 cifras. En ellas, los
dos primeros dígitos son el valor numérico mientras que el tercer dígito es el
multiplicador, es decir, la cantidad de ceros que debemos agregar al valor. Es un sistema
similar al que se usa en los capacitadores.
Códigos de tres cifras en
Resistencias con valores menores de 10Ω
Con el sistema anterior, el valor de resistencia menor que podemos codificar es de 10Ω
y equivale al código “100” (10 + ningún cero), así que con valores de resistencia
menores de 10Ω se usa la letra “R” que equivale a una coma.

Por ejemplo, una resistencia con el código 4R7 equivale a 4,7Ω donde reemplazamos la
“R” con una coma. Si el valor de la resistencia es menor de 1Ω, usamos el mismo
procedimiento de la letra “R”, pero poniéndola como primera cifra. Por ejemplo, R39
equivale a 0,39Ω.

Códigos de cuatro cifras (resistencias de precisión)

Con el sistema de 4 cifras, el valor de resistencia menor que podemos codificar es de

100Ω y que equivale a ver impreso en la resistencia: 1000 (100 + ningún cero).
Para los valores de resistencia menores de 100Ω, se emplea la misma solución del
sistema a 3 cifras y se agrega una letra “R” en lugar de la coma.
Además del sistema nombrado existen otros según acuerdos entre fabricantes y para
resistencias de mucha precisión, existe un sistema de códigos llamado EIA-96 bastante
más complejo de resolver si no contamos con la tabla de referencia.
En este las primeras dos cifras del número leído es un número índice de una tabla en la
que encontramos el valor equivalente mientras que la letra final equivale al
multiplicador.
Para ver si una resistencia esta codificada en EIA-96, hay que observar si al final del
código hay una letra.
El multiplicador 0,01 (resistencias con valores entre 1Ω y 9,9Ω) se puede codificar con
la letra Y o a de igual manera también con la letra R. Lo mismo sucede con el
multiplicador 0,1 (resistencias entre 10Ω y 99Ω) que se puede codificar con la letra X o
también con la letra S.
Tolerancias de las resistencias SMD
En los sistemas de codificación no hay ningún modo de indicar la tolerancia de las
resistencias (la cuarta franja de color en las resistencias comunes). Aunque existen
excepciones: las resistencias codificadas con números de 3 cifras suelen tener una
tolerancia del 5% mientras que las resistencias con números de 4 cifras y las resistencias
codificadas con EIA-96 tienen una tolerancia del 1%.

Potencia de las resistencias

La potencia de las resistencias SMD al igual que con las Through Hole (de agujeros
pasantes) depende de las dimensiones de estas.

Condensadores SMD
Los condensadores SMD son usados en cantidades tan grandes como los resistores, es
el componente más empleado después de estos. Existen diferentes tipos de
condensadores, de cerámicos, de tantalio, los electrolíticos, etc…

¿Como identificar el valor del los condensadores

SMD?
Normalmente, el conocimiento de estos códigos de condensadores básicos y de los
sistemas de marcado de condensadores permite decodificar fácilmente códigos en la
mayoría de los condensadores.

 Marcas no codificadas: la forma más obvia de marcar los parámetros de un

condensador es marcarlos directamente en la carcasa o en el encapsulado de
alguna manera. Este método funciona mejor en condensadores más grandes
donde hay suficiente espacio para las marcas.
  Marcas abreviadas de condensadores: los condensadores más pequeños solo
pueden tener espacio para unas pocas cifras impresas como un código para el
valor. Este código de marcado de condensador usa tres caracteres. Tiene muchas
similitudes con el sistema de código de color adoptado para las resistencias, pero
sin la parte de color del esquema de codificación. Las dos primeras figuras se
refieren a las figuras significativas, mientras que la tercera actúa como un
multiplicador. El valor del condensador se indica en picofaradios para los
condensadores de cerámica, película y tántalo, pero para los electrolíticos de
aluminio, el valor se denota en microfaradios

Para valores pequeños, la letra R se usa para denotar un punto decimal, por ejemplo,
0R5 es 0.5, 1R0 es 1.0 y 2R2 es 2.2, etc.
Este esquema es ampliamente utilizado con condensadores de montaje en superficie
donde el espacio es muy limitado.

 Código de color: algunos condensadores más antiguos usan una forma de
código de color. Este tipo de marcado de condensador se usa menos en estos
días pero se puede ver en algunos componentes.
 Códigos de tolerancia: algunos condensadores tienen un código de tolerancia.
El código utilizado es en realidad el mismo que se usa con las resistencias, pero
para completar este código de capacitor de tolerancia.
