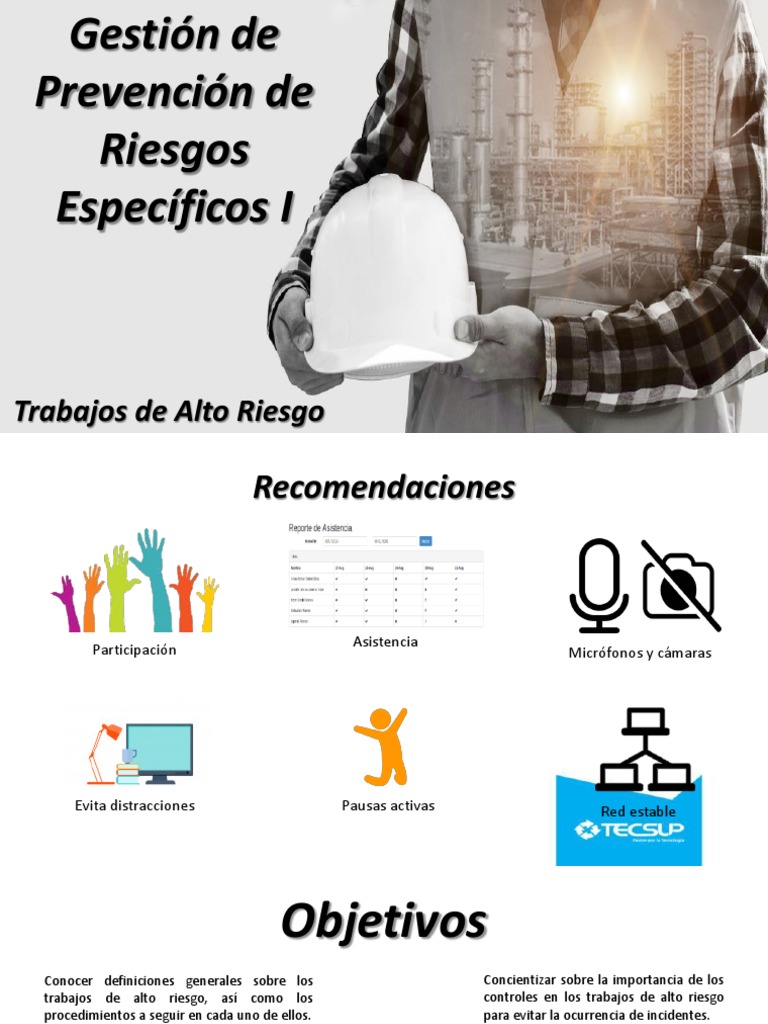

Gestión de
Prevención de
Riesgos
Específicos I
Trabajos de Alto Riesgo

Recomendaciones
Asistencia
Participación Micrófonos y cámaras
Evita distracciones Pausas activas Red estable

Objetivos
Conocer definiciones generales sobre los Concientizar sobre la importancia de los
trabajos de alto riesgo, así como los controles en los trabajos de alto riesgo
procedimientos a seguir en cada uno de ellos. para evitar la ocurrencia de incidentes.
Reconocer e identificar las medidas de control

a implementar para los trabajos de alto riesgo.
Índice
Introducción PETAR Trabajos en Espacios Trabajos en

Caliente confinados Altura
Otros trabajos Izaje crítico de Excavaciones

considerados alto riesgo cargas y zanjas
Introducción
Supervisor de Seguridad
Criterio para asignar la cantidad

de supervisores
Es el Ingeniero o Técnico que tiene a su cargo un lugar de
Supervisor trabajo o autoridad sobre uno o más trabajadores en la
unidad minera, con los siguientes perfiles:
Ingeniero Supervisor: Es el ingeniero colegiado y habilitado en las

especialidades de Ingeniería de Minas, Geología, Química, Metalurgia,
Mecánica, Eléctrica, Electrónica, Civil, Ambiental y otras especialidades de
acuerdo a las actividades mineras y conexas desarrolladas, con un mínimo de
dos (2) años de experiencia en la actividad minera y/o en Seguridad y Salud
Ocupacional.
Técnico Supervisor: Calificado por el titular de actividad minera o empresa contratista

minera, de acuerdo a su conocimiento, capacitación, experiencia mínima de tres (3)
años y desempeño para organizar el trabajo de la actividad a realizar en la unidad
minera, bajo responsabilidad del titular de actividad minera o empresa contratista
minera. Está familiarizado con las regulaciones que se aplica al desempeño de dichas
actividades y tiene conocimiento de cualquier peligro potencial o real a la salud o
seguridad en la unidad minera.
¿Por qué se requiere de un supervisor de Seguridad
en zonas de operación de alto riesgo?
Soporte y asesoramiento
Aseguramiento del
permanente durante la
Requerimiento de la cumplimiento de políticas,
ejecución de trabajos para
normativa legal. procedimientos, estándares
prevenir incidentes,
en los trabajos.
accidentes.
Recomendación para asignar la
cantidad de supervisores
¿Qué normas debe de conocer los supervisores?
¿Cómo actuamos?
Obligaciones
Asegurar el orden y limpieza de las diferentes áreas de trabajo, bajo su responsabilidad
Tomar toda precaución para proteger a los trabajadores, verificando y analizando que se haya dado
cumplimiento a la IPERC realizada por los trabajadores en su área de trabajo, a fin de eliminar o minimizar los
riesgos.
Instruir y verificar que los trabajadores conozcan y cumplan con los estándares y PETS y usen adecuadamente el
EPP apropiado para cada tarea.
Informar a los trabajadores acerca de los peligros en el lugar de trabajo.
Investigar aquellas situaciones que un trabajador o un miembro del Comité de Seguridad y Salud Ocupacional
consideren que son peligrosas.
Verificar que los trabajadores usen máquinas con las guardas de protección colocadas en su lugar.
Obligaciones
Actuar inmediatamente frente a cualquier peligro que sea informado en el lugar de trabajo.
Ser responsable por su seguridad y la de los trabajadores que laboran en el área a su mando.
Facilitar los primeros auxilios y la evacuación del(os) trabajador(es) lesionado(s) o que esté(n) en peligro.
Verificar que se cumplan los procedimientos de bloqueo y señalización de las maquinarias que se
encuentren en mantenimiento.
Paralizar las operaciones o labores en situaciones de alto riesgo hasta que se haya eliminado o minimizado
dichas situaciones riesgosas.
Imponer la presencia permanente de un supervisor en las labores mineras de alto riesgo, de acuerdo a la
evaluación de riesgos.
Prevención de Riesgos
Incluye:
Pre-Decir
Pre-Actuar
Pre-Ver
Índice
PETAR Trabajos en Espacios Trabajos en


Permiso Escrito de Trabajo de
Alto Riesgo - PETAR
Concepto de Permiso Escrito
Trabajo de Alto de Trabajo de
Riesgo Alto riesgo
ATS / IPERC
Continuo
Permiso Escrito de Trabajo de Alto Riesgo
Trabajos de Alto Riesgo
Implica potencial
Toda tarea Riesgo de Lesiones

graves o la Muerte
El Nivel de riesgo asociado a estos trabajos,

siempre será alto, en conclusión no se puede
trabajar sino se implementan medidas de
control que lleven el riesgo a un nivel
aceptable para la organización
Medidas de Control
Acciones Minimizar los riesgos
¿Cuales son los trabajos de alto riesgo?
Trabajos en Trabajos en Trabajos en Excavaciones Operación de

caliente espacios confinados altura grúas
Otros considerados por la empresa como de

alto riesgo según el IPERC
Operación de Bloqueo de Trabajos con productos

equipos móviles energías químicos peligrosos
¿QUE ES UN Antes de iniciar alguna actividad… por mas

PERMISO DE simple que se vea.. Exige el permiso de trabajo.
TRABAJO?
Es una herramienta de comunicación para la ejecución de un

trabajo, mediante la cual se garantiza que los métodos y el sitio
para realizar el trabajo ofrecen condiciones seguras,
permitiendo conocer los riesgos medidas de control. Facilita la
comunicación y, aborda de entrada, el problema de la percepción
del riesgo.
Es un documento autorizado y firmado para cada turno por el

ingeniero supervisor y superintendente o responsable del área de
trabajo y visado por el Gerente del Programa de Seguridad y Salud
Ocupacional o, en ausencia de éste, por el Ingeniero de
Seguridad, que permite efectuar trabajos en zonas o ubicaciones
que son peligrosas y consideradas de alto riesgo..
Algunas consideraciones
Las personas que utilicen
El grupo ejecutante debe de
este documento deben de
realizar el trabajo de Actividades especiales
ser capacitados y
acuerdo a lo establecido en según el criterio del dueño
entrenados debidamente
el permiso de trabajo o del responsable del área.
para la realización del
respectivo.
trabajo.
Responsabilidades
Suspende el Asesora sobre los

trabajo si se procedimientos y
presentan dudas las precauciones
sobre la seguridad en las tareas a
del mismo realizar.
Jefe de
Seguridad
Análisis de
seguridad
del trabajo.
Responsabilidades Valida todos

los permisos
para su área.
Asegura la
Cumple con
coordinación
todo lo
adecuada con
establecido en
todos los Supervisor el sistema de
posibles
permisos de
afectados por
trabajo.
un trabajo.
Evalúa las
interferencias
entre
trabajos.
Responsabilidades Contar con el

permiso de
trabajo.
No iniciar
Confirma que el
ningún trabajo
sitio de trabajo y
hasta no tener
equipos quede Trabajadores aprobado el
en condiciones
permiso
seguras.
necesario.
Verifica que los

controles dados en
el permiso se
implementen antes
de iniciar el trabajo.
Proceso
Etapa de Preparación Etapa de Ejecución Etapa de Cierre
Planificación Permiso Visible Inspección área y entrega
Análisis de Riesgos Comunicación Inicial Devolución Permiso
Vigencia y Validez Ampliaciones Habilitación de operaciones
Cancelación Permiso Manejo de Registros
Caso Emergencia
Supervisión
Fecha - Hora
Tipo y/o clase de Permiso
Nombre del Permiso

Consideraciones
Responsable y Ejecutante del Trabajo
del PETAR
Herramientas y materiales a Utilizar
Un permiso de trabajo
debidamente autorizado se le
debe anexar el Iperc Continuo, Equipo de Protección Personal a utilizar
adicionalmente también se le
puede anexar el ATS, Procedimiento de trabajo (pasos de tarea)
procedimiento del trabajo a
realizar, Check list, hojas de
datos o fichas de seguridad, etc. Autorización y Firmas
Información
General
Breve Descripción del

Trabajo
Responsables /
encargados del
trabajo
EPP requerido para la

tarea / actividad
Listado de los equipos, herramientas, materiales requeridos para la tarea /

actividad
Secuencia de pasos
de la tarea
Autorizaciones: Supervisor del Trabajo,

Responsable del Área; Ingeniero de Seguridad
Capacitación
Curso Duración
mínima (horas)
Trabajos en altura 4
Manejo defensivo y transporte de personal 4
Riesgos eléctricos 3
Bloqueo de energías No especifica
Trabajos en espacios confinados No especifica
Trabajos en caliente No especifica
Sistemas de izaje No especifica
Escaleras y andamios No especifica
Fuente: DS 023-2016-EM
El empleador podrá considerar otras capacitaciones y duración, que

garanticen que el personal conozca, entienda y pueda implementar las
medidas de control relacionadas con su trabajo.
Índice


Trabajos en Caliente
Conceptos / Recomendaciones de Seguridad

para un Procedimiento de Trabajo
Adecuado
Trabajo en Caliente
Trabajos en Caliente
Es aquel que involucra la presencia de llama abierta generada por:
Trabajos
Fuente de
de soldadura
ignición
Chispas
de corte En áreas con
riesgo de incendio
Esmerilado
y afines
31
Trabajo en Caliente
Persona Autorizada
Persona Calificada quien tiene la autoridad para aprobar y autorizar

los Permisos para Trabajos en Caliente.
Persona Calificada
Persona con la educación,

Capaz de identificar y evaluar de manera efectiva los
entrenamiento, experiencia y/o
controles para los riesgos
conocimiento
Trabajo en Caliente
Para los trabajos en Caliente se debe de considerar:

Disponibilidad de equipos
Inspección previa del área de trabajo para combatir incendios
Protección de áreas aledañas

EPP
Capacitación
Equipo en buenas
condiciones
Ventilación
Trabajo en Caliente
Permiso Escrito de Trabajo
Después que se han tomado las medidas

Documento que autoriza de control para los riesgos
una actividad
Este permiso es válido sólo por el turno de trabajo, debe estar

publicado en la zona de trabajo
Trabajo en Caliente
PETAR
Antes de ejecutar trabajos en caliente se debe obtener la
autorización respectiva (PETAR)
El Permiso es válido sólo para la fecha y horas indicadas en el

mismo
El Supervisor del trabajo es responsable de elaborar el PETAR
Tener en cuenta la valiadez del PETAR ante detenciones operativas

Trabajo en Caliente
Peligros y Riesgos: Trabajos en Caliente

PELIGROS RIESGOS
Equipo Radiación no Choque

energizado ionizante eléctrico
Exposición peligrosa
Altas
temperaturas Gases, Incendios, Exposición
humos Quemaduras peligrosa
Exposición Exposición
Luminosidad Ruido
peligrosa peligrosa
Gases
Partículas Explosión,
inflamables Contacto
incandescentes Incendio
Fuego directo
Trabajo en Caliente
Peligros y Riesgos: Esmeriles Angulares

PELIGROS RIESGOS
Equipo Choque
energizado eléctrico
Exposición
Ruido peligrosa
Partículas
Contacto
incandescentes
Vibraciones Exposición
peligrosa
Trabajo en Caliente
Responsabilidades
Supervisor
Aprobar y autorizar los Inspeccionar el área de Reconocer riesgos de Que las precauciones y
Permisos para Trabajos en trabajo, así como los incendio/explosión y tomar procedimientos se
Caliente equipos utilizados medidas de control encuentren listados en el
PETAR
Que el personal conoce y entiende el estándar de Trabajos en Caliente
Verificar el cumplimiento de estándares y

procedimientos
Trabajo en Caliente
Trabajador Responsabilidades
Asegurar que
no haya riesgo Usar EPP
de incendio o requerido
explosión
Conoce la Obtener
ubicación de autorización antes
equipos contra de iniciar el
incendio y uso trabajo
de extintores
Inspección pre Notificar al

operacional de supervisor antes
equipos de iniciar el
trabajo
Trabajo en Caliente
Áreas Permisibles
El trabajo en caliente solo debe estar permitido en áreas que sean o se hayan hecho seguras
contra incendios. El trabajo debe llevarse a cabo ya sea en áreas designadas o áreas que
requieren permiso.
Áreas que
Área Designada Requieren Permiso
Cumple con algunas caracteristicas:
Áreas expuestas a que las
1. La ubicación es resistente al fuego. condiciones puedan estar sujetos a
2. Material inflammable se ha retirado a cambios de manera dinámica
11 m. (ingreso de material, condiciones
3. Los extintores están en condiciones climáticas adversas. Para hacerlas
operativas y facilmente disponibles. seguras se debe de cumplir con los
4. La ventilación funciona requisitos considerados en el permiso
apropiadamente. de trabajo.
5. Los equipos están en perfectas
condiciones de funcionamiento.
Áreas permanentes, deben estar señalizadas Áreas temporales. SI requiere

(carteles). NO requiere permiso de trabajo permiso de trabajo
Trabajo en Caliente
Observador / Vigía de Fuego

Realizar vigilancia de por lo Conocer y activar el
menos 1 hora de concluido el procedimiento de Emergencia
trabajo
Establecer zona de
Conocer la ubicación y el Seguridad
uso de sistemas de
emergencia
Inspección del área antes, Ningún Trabajo en Caliente se debe realizar si no está presente
durante y después del trabajo el Observador o Vigía de Fuego, el cual se asegurará que se
hayan controlado todos los peligros potenciales de incendio o
explosión.
Observar y extinguir cualquier El Observador o Vigía de Fuego contará con un extintor Clase
fuego o punto caliente ABC (Polvo Químico Seco) operativo con capacidad mínima de
9 Kg o 20 libras según la Norma NFPA 122, el cual se colocará a
2 metros como máximo de la zona de trabajo.
Consideraciones para
determinar si se requiere o
no vigilancia de seguridad
contra incendio
(Observador / Vigía de
Fuego
Trabajo en Caliente
Inspección del área de trabajo
El material combustible, será retirado

en un radio de 11 metros del área de
trabajo, sino puedan ser retirados
serán protegidos con mantas ignífugas
Trabajo en Caliente
Inspección del área de trabajo
El observador de fuego
inspeccionara visualmente el área
de trabajo 1 hora después de
finalizado el trabajo. En áreas
críticas (almacenes, grifos)
realizara una segunda inspección
visual 1 hora después. Finalizada la tarea (trabajo frio), se debe de cerrar el permiso (firma de cierre),
Trabajo en Caliente
Medidas de Control
Protección contra humos y gases
Trabajo en Caliente
Biombos Mantas Ignífugas

Este producto es fabricado con paños de tejidos aislantes de
La cortina posee filtro para rayos UV y una fibra de vidrio y silicio, no contienen asbesto, resisten
excelente reducción de la luminosidad del temperaturas entre 280°C a 1000°C y han sido sometidos a la
arco eléctrico, material y para el cual sirve. Norma Aprobada para Protección de trabajo en Caliente:
NFPA 701/2010 sirve.
APLICACIÓN:
• Enfriamiento controlado o alivio
de tensiones de piezas metálicas
soldadas.
2.5 m.
• Protección contra las
salpicaduras de soldadura.
• Protección de personas contra el
fuego y amago de incendios.
• Aislamiento contra altas
temperaturas.
Trabajo en Caliente
La normativa ANSI/FM 4950 establece tres categorías:
Cortinas de Soldadura Mantas de Soldadura Cojines de Soldadura
Tela resistente al calor. Previstas Tela resistente al calor. Previstas Tela resistente al calor. Diseñada
para uso en aplicaciones para uso en aplicaciones para ser colocada directamente
verticales. Evita el escape de horizontales. Puede ayudar a debajo de una operación de
chispas en inmediaciones y cubrir maquinarias, pisos, trabajo en caliente
delimitación perimetral material combustible, etc.
Trabajo en Caliente
Protección Eléctrica
La fuente de corriente ha de estar correctamente instalada y

conectada a tierra. Los cables y las conexiones no deben estar
gastados ni dañados
Use guantes de cuero secos y sin agujeros
Use calzado con suela de goma, seco y sin agujeros
Manténgase en una plataforma seca y aislada

Trabajo en Caliente
Protección Eléctrica
Si los tomacorrientes fijos no están cerca del punto de trabajo o se requiera

utilizar más de una máquina de soldar, se deberán utilizar tableros de
distribución portátil
El dispositivo de protección termo-magnético para el equipo será de 60A

máximo de entrada con una capacidad de cortocircuito de 10kA, y con
Tensión igual o mayor a 480VAC
El tablero deberá cumplir con encerramiento NEMA 3R o equivalente en IEC

(sellado contra la lluvia) para uso exterior
Trabajo en Caliente
Seguridad con esmeriles Inspección del cableado

de conexión
Discos de desbaste o corte: Solo se

utilizaran mientras su radio sea mayor
El trabajador elige donde se que el radio del plato de fijación
proyectan las partículas
Montaje seguro del

disco Uso Adecuado de Guardas
Trabajo en Caliente
Manejo de cilindros de gas

 Deben transportarse inclinándolos ligeramente respecto de la Tapa de protección
de la válvula
vertical (máximo 45°) con la válvula hacia arriba, y su capuchón
de seguridad.
Distancia mínima de
 Los cilindros con gases comburentes (oxigeno y óxido nitroso) 6 metros
en almacén deberán ser separados de cilindros de gas

combustible o materiales combustibles a una distancia mínima
de 6 m o con una barrera no combustible de por lo menos 1.5 m
de altura que tenga una capacidad de resistencia al fuego de por
lo menos ½ hora
Cilindros
Asegurados
 Los cilindros deben almacenarse y/o asegurarse durante el uso

en posición vertical y con dispositivos, como cadenas, que
aseguren su estabilidad. Deben tener doble seguro a 1/3 y 2/3
de la altura.
Trabajo en Caliente
Asegurarse que los cilindros de oxígeno y acetileno no

tengan ningún tipo de daño ni corrosión; deberán
contar con la prueba de presión hidrostática vigente.
De estar en mal estado, se paralizarán los trabajos
Si los trabajos se realizan fuera del taller, para el

traslado de los cilindros deberá utilizarse una carretilla
porta cilindros, asegurados con cadena, debidamente
acondicionado con un extintor y Hojas MSDS que sea
de fácil movimiento.
Trabajo en Caliente
Equipos de protección personal

El personal que realice trabajos en caliente y el observador de fuego, utilizarán
obligatoriamente:
PROTECCION CONTRA EL ARCO VOLTAICO
En primer lugar hay que proteger los ojos contra los

rayos del arco voltaico, para eso se usan filtros de
protección codificados en Tabla N°1. Guía para los
Números Tono – ANSI Z49.1.
Máscara para soldar
de fibra de vidrio Máscara fotosensible
Trabajo en Caliente
Ruido
OSHA en el título 29 del Code of Federal Regulations, parte 1910.95 sostiene que 90 dB es el límite de
exposición permisible de un trabajador durante un tiempo máximo de 8 horas. Asimismo 85 dB ya
indica el uso de implementos de protección.
Trabajo en Caliente
Protección para Oídos

Tapones Auditivos Orejeras/Protección de copa
dBA* = dBA - (NRR - 7) (una protección auditiva)

dBA* = dBA - (NRR - 2) (doble protección auditiva, considerar el
equipo de mayor NRR)
Trabajo en Caliente
Humos y Gases
Se usan para los agentes que pueden ingresar a las

vías respiratorias y causar daño.
Recuerde usar el filtro apropiado para el peligro

expuesto.
PRACTICA:
Colocación del Respirador.
Pruebas de Ajuste
Trabajo en Caliente
Respirador
P100 de soldadura Industrial / humo / fibra de vidrio a prueba de polvo
Trabajo en Caliente
Protección para las Manos

GUANTES
Confeccionados de cuero cromado, en

algunos casos sus costuras serán de
poliamida.
El soldador deberá emplear guantes a su medida

para mayor confort, y manejo optimo de los
equipos de soldadura y esmerilado.
Trabajo en Caliente
Protección para el Cuerpo
El traje de cuero cromado, u otro implemento

del mismo material que se use sobre la ropa,
disminuye los peligros y riesgos de las tareas de
soldadura eléctrica.
Trabajo en Caliente
Escarpines de cuero
Mangas de cuero
Pantalón de cuero
Mandil de cuero
Guantes de cuero Careta de Protección facial
Gorro de cuero
Cortaviento (chavito)
de cuero
Casaca de cuero Mascara de cuero

Trabajo en Caliente
EPP Soldadura
 Casco de seguridad.
 Careta de soldar.
 Lentes de seguridad.
 Ropa de cuero.
 Escarpines de cuero.
 Guantes de cuero largos.
 Zapatos de seguridad.
 Respirador silicona con
filtros para humo metálico.
 Protector auditivo.
Trabajo en Caliente
EPP Esmerilado
 Casco de seguridad.
 Careta de facial.
 Lentes de seguridad.
 Ropa de cuero.
 Escarpines de cuero.
 Guantes de caña larga.
 Zapatos de seguridad.
 Respirador silicona con
filtros para humo metálico.
 Protector auditivo.
Trabajo en Caliente
Zona de Seguridad
Todos los materiales con potencial de incendio: combustibles, pinturas, solventes, grasas, aceites,
gases comprimidos, metales en polvo, vapores o gases explosivos; deben retirarse en un radio ≥ 11
metros (35 pies), aquel material inflamable no removible (fajas transportadoras o equipos recubiertos
de caucho) debe protegerse con material resistente al fuego.
63
Trabajo en Caliente
Trabajo en Caliente
Sistemas de Protección Contra Incendios

Aspersores contra
Extintores
incendios
Sistemas de Bombeo contra incendios
Mangueras contra
incendios
Hidrantes
Trabajo en Caliente
Detectores de Humo
Verificar y asegurar la disponibilidad de equipos de

lucha contra incendios: detectores de humos,
rociadores, extintores portátiles, hidrantes, etc.
Cuando se trabaja cerca de detectores de humo,

sensores de alarma o sistemas aspersores, no
desactive toda la alarma o sistema aspersor. Aísle
los detectores, sensores o cabezales de los
aspersores en el área afectada para prevenir falsas
alarmas o la activación del sistema aspersor.
Trabajo en Caliente
Trabajos en Exteriores
Todos los trabajos en caliente en exteriores y al aire libre deben suspenderse

si se presentan condiciones de lluvia, sin embargo podrían continuarse si se
cuenta con cobertores y ventilación adecuada.
Trabajo en Caliente
Tanques, recipientes y tuberías
Deben ser
• Inspeccionados para confirmar su
contenido.
• Drenados, ventilados y lavados.
• Monitorear la atmósfera para determinar
el LEL (<10%) de la atmósfera para
detectar la presencia de gases inflamables
en el área.
• Previamente y durante la aplicación de
calor se puede llenar con gas inerte o
agua, pulpa o relave
Trabajo en Caliente
Algunas lesiones al realizar trabajos en caliente…
Accidentes con lesión a los ojos por no

Accidentes con Chispas incandescentes
tener protección ocular
Trabajo en Caliente
Algunas lesiones al realizar trabajos en caliente…
Accidentes con quemadura Accidentes con discos de esmeril

Consideraciones para decidir si requiere
o no permiso de trabajos en caliente
Trabajo en Caliente
¿Qué documentación se debe completar?
PETAR IPERC ATS
PERMISO DE IPERC CONTINUO (*)ANÁLISIS DE

TRABAJO EN TRABAJO SEGURO
CALIENTE
Índice


Espacios Confinados

Adecuado
Espacios Confinados
¿Qué es un Espacio Confinado?

Un Espacio confinado es un lugar lo suficientemente grande como
para que ingrese un trabajador y desempeñe una tarea asignada
Además:
Riesgo de
sofocación o
Cuenta con medios No está diseñado Ventilación natural intoxicación
de entrada o salida para ser ocupado en limitada
limitados forma continua
Contiene material capaz de Configuración interna con paredes

Presenta atmósfera
atrapar o ahogar a las convergentes hacia el interior o con un
peligrosa
personas que ingresan piso inclinado hacia abajo
Espacios Confinados
Algunos ejemplos
Tanques Silos Hoyos
Alcantarillas
Gasoducto
Zanjas
Espacios Confinados
¿Cómo identificar un Espacio Confinado?

En base a la severidad de los riesgos asociados con los espacios confinados el NIOSH
(Nacional Institute for Occupational Safety and Health) los divide de la siguiente manera:
Espacios Confinados
¿Contiene material capaz de atrapar a las personas?
¿Contiene material capaz de ahogar ¿Existe riesgo de sofocación o intoxicación
¿Presenta atmósfera peligrosa? a las personas? por presencia de gases?
¿La configuración interna posee paredes

inclinadas convergentes hacia el interior Cuenta con medios de ¿Dispone de ventilación
o pisos inclinados hacia abajo? entrada o salida limitados natural limitada o pobre?
Espacios Confinados
Importante
Todos los espacios confinados deben

mantenerse señalizados.
Espacios Confinados
¿Cuáles son sus peligros?

Biológicos
Físicos
Químicos
Locativos
Ergonómicos Pánico
psicológico
¿A que se le considera atmosfera peligrosa?
Gases o vapores inflamables cuya concentración supera el 10% de su LEL
Partículas combustibles suspendidas en el aire, a una concentración ≥ LEL (dificultad

de ver a más de 1,5 m)
Oxígeno por debajo del 19,5% o por encima del 22,5%
Sustancias en el aire por encima de su límite de exposición

ocupacional permitido
Excesivo calor o frío

Espacios Confinados
1. Gases o vapores inflamables cuya concentración supera el 10% de su LEL.
• Límite inferior de explosividad (LEL).─ Es la mínima concentración de un gas o vapor

combustible necesaria para encenderse en el aire.
• Límite superior de explosividad (UEL).─ Es la máxima concentración de un gas o
vapor combustible que permitiría iniciar su combustión en el aire.
Espacios Confinados
2. Partículas combustibles suspendidas en el aire, a una

concentración ≥ LEL (dificultad de ver a más de 1,5 m)
3. Oxígeno por debajo del 19,5% o por encima del 23,5%.
20,8% Oxigeno
AQP = 2300 msnm
0,2%
21% Oxigeno
LIMA
Espacios Confinados
4. Sustancias en el aire por encima de su límite de exposición permitido.
5. Excesivo calor o frío.
Hipertermia Hipotermia
Temperatura corporal alta de Descenso involuntario de la temperatura corporal
manera anormal que supera los por debajo de 35°C.
40°C y se acerca al máximo
tolerado por el cuerpo humano Si la temperatura ambiental es muy baja, la
y pone en peligro la vida. temperatura corporal desciende bruscamente: una
caída de sólo 2°C puede entorpecer el habla y el
afectado comienza a amodorrarse. Si la temperatura
desciende aún más, el afectado puede perder la
consciencia e incluso morir.
La temperatura normal está en 36.7ºC.

Espacios Confinados
5. Excesivo calor o frío.
Hipotermia
Respiración lenta y poco profunda Somnolencia /poca energía
Confusión o Perdida de
perdida de conocimiento
memoria
Escalofríos Pulso débil
Hipertermia
Perdida de
conocimiento
Calambres musculares Temperatura corporal

Nauseas,
alta (no sudoración)
vómitos, mareos
Espacios Confinados
¿Cuáles son los riesgos en los espacios confinados?
Asfixia Envenenamiento
Explosión
Caídas
Atrapamiento
Espacios Confinados
Responsabilidades
Responsable del Trabajo
Equipo de rescate
Reunión operativo
previa
Asegurar
monitoreo Mantener archivo de
permisos
Asegurar cumplimiento de
normas de seguridad
Espacios Confinados
Vigía de Espacio Confinado
Conteo exacto de los

Conocer los peligros en trabajadores
el interior
Comunicación
Conocer y activar el continua y efectiva
procedimiento de Emergencia
Detener el trabajo
Nunca ingresa al
espacio confinados
Monitoreo
Nunca ingresa al
espacio confinados
Espacios Confinados
Trabajador
Conocer los peligros

en el interior Comunicación
continua y efectiva
Salir cuando las condiciones

Alertar al vigía
sean peligrosas
Espacios Confinados
Motivos de ingreso
Limpieza Reparación
Inspección
Pintado Pruebas
Espacios Confinados
Planificación
El responsable del trabajo planea la entrada y ejecución del trabajo, debe:
Gases tóxicos
Designar vigía o inflamables
Vapores contaminantes,
humo o radiación
Estabilidad de paredes,
techos, terreno.
Comunicar al supervisor de
respuesta de emergencias la
ATS PETAR ejecución de trabajos
Espacios Confinados
Es obligatorio tener en cuenta:

Se deben implementar controles de ingeniería cuando los resultados de
las pruebas no estén dentro de los LEO
Se deberá realizar las mediciones cada 10 minutos cuando los trabajos

generen cambios atmosféricos
Implementar el Lock Out / Tag Out, en caso de ser necesario
Tener los EPP y herramientas de acuerdo a la actividad a realizar
Ventilar en forma anticipada el espacio confinado

Espacios Confinados
Limpieza de Espacios Confinados

Purgarse Lavarse Ventilarse
Espacios Confinados
Atmosfera IDLH
IDLH (Immediately dangerous to life and health) significa, en español, inmediatamente
peligrosa para la vida o la salud.
Las atmósferas IDLH son capaces de causar la muerte de forma inmediata o retrasada,
producir efectos irreversibles adversos a la salud, o alterar la capacidad para escapar de la
atmósfera sin ayuda.
Cuando exista un alto potencial de que se presente una

atmósfera IDLH, el ingreso al espacio confinado, para
actividades de rescate o limpieza, debe hacerse con un equipo
de aire autocontenido (SCBA) (self-contained breathing
apparatus)
Espacios Confinados
Monitoreo de Espacios Confinados
Oxigeno
(19,5 – 23,5%)
Gases Tóxicos
(< LEO)
Gases inflamables
(< 10% del LEL)
Espacios Confinados
Se va a monitorear permanentemente cuando:
Peligros no se Las tareas emiten

han eliminado contaminantes
completamente
arriba
a la
mitad
abajo
 Bateria: Cargar el aparato a temperatura ambiente 23°C

(4 horas para baterías completamente agotadas).
 Duración de la batería: 24 horas./16horas
Espacios Confinados
Monitoreo de la Atmosfera
Espacios Confinados
Comunicación Comunicar la emergencia
Radial Telefónica
Medios de Debe ser

comunicación permanente
apropiados
Verificar el estado de los

trabajadores, haciéndoles
preguntas
Espacios Confinados
Evacuación y Rescate
¿Cuando evacuar?
Desviación de Síntomas de
los LEO exposición a
agentes tóxicos
Se observa un Se rompe la
peligro fuera de comunicación entre
control el vigía y los
¿De que forma se podrá facilitar el rescate? trabajadores
Sistema de
extracción
Arnés de cuerpo completo

con línea de vida retráctil
Espacios Confinados
Brigada de Rescate
Cuando se presenta atmósfera IDLH la brigada estará formada como mínimo por 4
brigadistas:
2 que ingresan 2 vigías Equipos eléctricos de rescate

intrínsecamente seguros si el LEL ≥ 10%
Espacios Confinados
Los trabajadores contaran con el EPP:
Ropa o Chaleco Lentes Casco Zapatos Respirador Tapones

c/cinta reflectiva auditivos
El trabajador contara con arnés

de cuerpo completo todo el
tiempo, que permita ser
sujetado a una cuerda de
seguridad, para facilitar el
rescate
Espacios Confinados
Selección de Respiradores
Línea de Aire: Cuyo contenedor

de aire no está destinado a ser
llevado por el usuario.
Equipos de Respiración
Autónomo: Diseñados para que el
aire respirable sea llevado en un
balón por el usuario.
Espacios Confinados
Selección de Respiradores
Factor de protección asignado.─ Es el nivel de protección respiratoria que un respirador
provee a los empleados cuando lo usan apropiadamente. Cuanto más alto sea el factor,
mayor será la protección respiratoria proporcionada.
Tasa de riesgo (TR).─ Es el resultado de dividir la concentración del contaminante entre el

límite de exposición ocupacional.
Concentración de Uso Máximo (MUC). – Es la máxima

concentración de una sustancia a la que puede emplearse
un respirador sin problemas.
MUC = LEO x FPA

Espacios Confinados
Factor de Protección
cuarto de media cara capucha/cas ajuste
tipo de respirador
cara cara completa co holgado
Purificador de no forzado 5 10 50 - -
aire forzado - 50 1 000 25/1 000 25
de demanda de
- 10 50 - -
aire
de línea de de demanda de
- 50 1 000 - -
aire presión
Suminis-trador de de flujo continuo - 50 1 000 25/1 000 25

atmósfera
de demanda de
- 10 50 50 -
aire
Autó-nomo
de demanda de
- - 10 000 10 000 -
presión
Espacios Confinados
Pasos para la Selección

1. Identificar las características del agente peligroso (describir su toxicidad, estado físico,
químico, etc.).
2. Medir su concentración en la atmósfera del E.C.
3. Buscar su límite de exposición ocupacional en la normativa nacional o internacional
(D.S. 024-2016-EM, OSHA, NIOSH, ACGIH, etc.).
4. Calcular la tasa de riesgo (TR).
5. Elegir el respirador que tenga un factor de protección asignado mayor que la tasa de
riesgo.
Espacios Confinados
Ejemplo
Datos: Cloro (Cl2)
1. Características: estado gaseoso, 2,5 veces más pesado que el aire, olor desagradable,
color amarillo-verdoso.
2. Concentración en la atmósfera del EC: 4 ppm
3. TLV-TWA: 0,5 ppm [4]
4. Tasa de riesgo (TR): TR = =8
[ 0,5 ]
5. MUC:
MUC = LEO x FPA
Espacios Confinados
cuarto de media cara capucha/ca ajuste
tipo de respirador
cara cara completa sco holgado
aire forzado - 50 1 000 25/1 000 25
de demanda de
- 10 50 - -
aire
- 50 1 000 - -
aire presión

atmósfera
de demanda de
- 10 50 50 -
aire
Autó-nomo
de demanda de
- - 10 000 10 000 -
presión
Espacios Confinados
Ejemplo
Datos: Cloro (Cl2)
1. Características: estado gaseoso, 2,5 veces más pesado que el aire, olor desagradable,
color amarillo-verdoso.
2. Concentración en la atmósfera del EC: 4 ppm
3. TLV-TWA: 0,5 ppm [4]
4. Tasa de riesgo (TR): TR = =8
[ 0,5 ]
5. MUC:
MUC = LEO x FPA
MUC= 0.5 x 10
MUC= 5
Espacios Confinados
cuarto de media cara capucha/ca ajuste
tipo de respirador
cara cara completa sco holgado
aire forzado - 50 1 000 25/1 000 25
de demanda de
- 10 50 - -
aire
- 50 1 000 - -
aire presión

atmósfera
de demanda de
- 10 50 50 -
aire
Autó-nomo
de demanda de
- - 10 000 10 000 -
presión
Espacios Confinados
PETAR IPERC ATS
PERMISO DE TRABAJO IPERC CONTINUO (*)ANÁLISIS DE

EN ESPACIOS TRABAJO SEGURO
CONFINADOS
Índice


Trabajos en Altura

Adecuado
Trabajos en Altura
RELATO DE UNA CAIDA

Le toma a una persona, un tiempo
aproximado 0,67 segundos, para
reconocer que accidentalmente se esta
cayendo y reaccionar ante la situación.
Durante este tiempo ha caído verticalmente 2 metros (7 pies) y

tiene una velocidad de 25 km/h, haciendo casi imposible auto-
rescatarse.
20m.
70 km/h.
2 Seg.
Después de otros 1,3 segundos, la víctima ha caído 20 metros (65
pies) y está cayendo a una velocidad de 70 km/h (44 millas por la
hora), velocidad que al impactar, generalmente resulta en la
muerte o lesión permanente.
Trabajos en Altura
Trabajo en Altura
Todo aquel que se realice a distinto nivel a partir de 1.80 metros.
Desde donde se apoyan los pies, hasta la

superficie inmediatamente inferior.
Siempre que no exista una barrera de protección o que

el operador deba atravesarla para realizar la tarea
Trabajos en Altura
Art 134°
Para realizar trabajos en altura o en distintos niveles a partir de 1.80 m. se usará un

sistema de prevención y detención de caídas, tales como: anclaje, línea de vida y arnés de
seguridad.
Además, contar con certificado de suficiencia médica anual, el mismo
que debe descartar:
• Enfermedades neurológicas y/o metabólicas que
produzcan alteración de la conciencia súbita
• Déficit estructural o funcional de miembros superiores e
inferiores
• Obesidad
• Trastornos del equilibrio
• Alcoholismo
• Enfermedades psiquiátricas
Trabajos en Altura
Amortiguador de Impacto (Shock Absorber)

Elemento del sistema individual de protección contra caídas:
Amortiguador de
impacto
Reduce progresivamente
la velocidad de caída
Disipando la energía
Con el fin de proteger a la persona de la fuerza de la

detención brusca de una caída.
Trabajos en Altura
Línea de Vida Cuerda, Cinta de Nylon o cable de acero fijada en ambos extremos
Que sirve para la colocación de líneas de anclaje y permite el

desplazamiento horizontal o vertical
Deben soportar 2268 kg-f o 5000 lbs-f por persona anclada.

Trabajos en Altura
Punto de anclaje
Roseta de andamio Anclaje en manlift Bean walk
Elementos fijos o móviles

diseñados para anclar las
líneas de anclaje de los Eslinga de
arneses con capacidad de anclaje
Bean clamp resistir 5000 libras (2268
Cáncamo kg).
Trabajos en Altura
Arnés Equipo formado por correas que envuelven el cuerpo de tal forma que distribuye la
fuerza de detención de caída.
Disminuyendo el daño ocasionado sobre la persona accidentada.

Trabajos en Altura
Arnés de pecho o Arnés de dos anillos

Arnés de un anillo
medio cuerpo
Arnés de cinco anillos
Arnés de tres anillos Arnés de cuatro anillos

Trabajos en Altura
Cinturón Equipo utilizado para realizar trabajos de posicionamiento y

restricción de movimientos.
Trabajos en Altura
Responsabilidades
Supervisor
Cumplir y verificar el Asegurar la

cumplimiento de los disponibilidad del EPP
estándares y PETS. contra caídas.
Asegurarse EPP Contra

entrenamiento caídas PETS
Trabajos en Altura
Trabajador
Usar EPP contra caídas Inspeccionarlo antes Reportar el supervisor

de cada uso cuando el EPP ha sido
utilizado para detener
una caída
No dañar, modificar ni reparar el equipo de

protección contra caídas.
Trabajos en Altura
Procedimiento de Trabajo para Trabajos en

Alturas
Planificación Previa / IPERC
Permiso de Trabajo
Análisis de Trabajo Seguro -

ATS
Personal autorizado / ¿Evitar que ocurra una caída?
Exámenes Médicos
Supervisión
Verificación del personal y el

lugar antes del trabajo ¿Detener la caída?
Trabajos en Altura
Peligros y Riesgos
PELIGROS RIESGOS
CAÍDA DE PERSONAS A
TRABAJOS EN ALTURA
DISTINTO NIVEL
CAÍDA DE PERSONAS AL
MISMO NIVEL
CAÍDA DE OBJETOS A
DISTINTO NIVEL
Trabajos en Altura
Controles
Eliminación
Sustitución
Efectividad
Controles de
Ingeniería
Controles
Administrativos /
Señalización /
Advertencia
EPP
Trabajos en Altura
Controles
Eliminación: Orden y Limpieza
 Recoger de la superficie de trabajo herramientas y materiales.

 Ordenar los cables y mangueras de servicios
Evitar tropiezos y caída de objetos a los niveles inferiores.

Trabajos en Altura
Controles de Ingeniería
 Barandas y rodapiés.
 Redes u otros sistemas de contención para caída de herramientas.
Trabajos en Altura
Controles de Ingeniería Protección contra caídas

TUBO DE ACERO
Barandas
MADERA
2,4 metros
Resistencia 90 Kg
10 cm
Max. Separación 0,6 cm
129
Sección: 2,5 cm x 15 cm Sección: 5 cm x10 cm
Trabajos en Altura
Trabajos en Altura
Redes de Seguridad
Red de nylon, 1.5

sección máx. metros
10 cm x 10 cm
Dist.
Max. 9 m De 1.5 a 3
metros
De 3 a 9
metros
Trabajos en Altura
Señalización / Advertencias / Controles Administrativos
Cintas o barreras de prohibición, carteles y de

ser necesario vigías permanentes
PETAR, Estándar de Seguridad para Protección

Contra Caídas, Escaleras y Andamios, PETS
Trabajos en Altura
Equipo de Protección Personal

Casco, barbiquejo, lentes, chaleco o ropa Sistema individual de protección
con cintas reflectivas y zapatos de contra caídas.
seguridad.
Trabajos en Altura
Sistemas Individuales
El sistema individual de protección contra caídas consta de:
Puntos de anclaje:
Arnés:
Anillos en D
Línea de anclaje doble con

absorvedor de impacto:
Todo elemento del sistema de protección contra caídas deberá

soportar como mínimo 2268 kg.
Ganchos grandes, con cierre Absorbedor de impacto

automático y doble seguro
Trabajos en Altura
¿En que casos se utiliza?
Todo trabajo Trabajos en Trabajos con Si la altura es < 3,5 m se deberá

andamios aperturas usar línea de anclaje retráctil
en altura
En superficies con mas de 30% de inclinación a cualquier altura

Si el sistema limita la caída libre a
menos de 0,61 m deberá tener una
resistencia de 1361 Kg, cuando
Dentro de los 2 m del borde del pisos o techos en los
toda la cuerda esta estirada y si es
que no se a instalado barandas.
mayor la distancia, la resistencia
será 2268 Kg.
Trabajos en Altura
Sistema de restricción de caídas

Punto de
anclaje
Línea de restricción Permite que el trabajador

no alcance el potencial
borde peligroso, donde se
pudiera presentar una caída,
es decir, la cuerda limita el
desplazamiento del
trabajador para que no
Trabajador llegue al borde del que
podría caer.
Zona de seguridad
(según alcance de
línea de restricción)
Trabajos en Altura
Análisis de Caída Libre

¿Qué es una caída libre?
Es el movimiento acelerado que adquiere un cuerpo bajo
la acción exclusiva de la fuerza de gravedad
Ep = m x h x g
Donde:
m = masa total del individuo
h = altura de caída libre
g = valor constante de gravedad (9.8 m/s2)
P.E: Un trabajador cae a una altura de 5 mts., considerando que este trabajador pesa 97 kg.
Ep= 97x5x9.8 Ep= 4 753 J 484.81 kg-f aproximadamente

4753 x 0.102
Trabajos en Altura
Análisis de Caída Libre

Distancia del punto de anclaje al piso= A + B + C + D
LINEA DE VIDA
CONVENCIONAL
Largo total de la línea de anclaje.

Elongación del amortiguador de impacto.
Longitud del anillo dorsal a los pies.
Margen de seguridad.
Trabajos en Altura
Análisis de Caída Libre MOVIMIENTO PENDULAR
α > 30°
Trabajos en Altura
SINDROME DEL ARNES

La suspensión inerte puede provocar la muerte incluso antes de los 6 minutos
y los síntomas que pueden aparecen a partir de los 2 minutos son:
•Entumecimiento
•Sensación de asfixia
•Dolor intenso
•Alteraciones de la capacidad de
bombeo cardiaco
•Taquicardia e hipertensión
•Cianosis en manos y pies
•Inmovilidad
•Perdida de conciencia
•Muerte
Tiempo para realizar el rescate menos 15 minutos
Trabajos en Altura
SINDROME
DEL ARNES
Trabajos en Altura
SINDROME DEL ARNES

Correa de Trauma / Anti Trauma Dispositivo conectado a los anillos del
arnés, usado para evitar trauma de
circulación cuando la persona se
encuentre suspendida en el arnés en
caso de caída.
Todo trabajo en altura a partir de 4 m

requiere el uso de la correa de trauma
Trabajos en Altura
Inspección
 Antes de cada uso se inspeccionará visualmente, en tierra firme.
 Trimestralmente, una inspección visual deberá ser hecha por un inspector
calificado.
 Deberá inspeccionar correas y costuras, partes plásticas y partes metálicas
Trabajos en Altura
Correas y Puntadas
En búsqueda de:
Cortes
Partes deshilachadas
Costuras rotas
Desgaste excesivo
Correas alteradas
Exposición al calor
Exposición a Productos químicos

Trabajos en Altura
Partes plásticas
Piezas
En búsqueda de: plástica
Cortes
Roturas
Desgaste excesivo
Piezas ausentes
Además verifique las etiquetas que existan y sean legibles.

Trabajos en Altura
Partes metálicas
En búsqueda de:
Deformaciones
Exp a Productos
Fracturas
químicos
Exposición
Grietas
a calor
Funcionamiento
Corrosión
inadecuado
Piezas ausentes o
Hoyuelos profundos
flojas
Bordes cortantes
Trabajos en Altura
Línea de vida retráctil

Si la altura es < 3,5 m se deberá usar línea de anclaje retráctil:
Si el sistema limita la caída libre a menos de 0,61 m deberá

tener una resistencia de 1361 Kg, cuando toda la cuerda esta
estirada y si es mayor la distancia, la resistencia será 2268 Kg
Trabajos en Altura
Línea de vida retráctil

 Extracción y retracción de la línea, jalando hacia afuera toda la longitud de la misma y
dejándola retraerse, de manera controlada.
 Confirme que el dispositivo se bloquee jalando la línea rápidamente.
 El dispositivo se debe bloquear y permanecer bloqueado hasta que se afloje la tensión
de la línea. Repita el paso 3 veces.
Trabajos en Altura
Limpieza
Limpie con una
NO use un equipo
esponja
que este sucio
humedecida en
agua y jabón
Enjuague bien y
Cuélguelo en la
seque el equipo
sombra para que
con un trapo
termine de secar.
limpio.
Guarde el equipo en un sitio limpio, fresco y seco, donde no incida la luz

solar en forma directa.
Trabajos en Altura
Andamio
Estructura provisional y estable, que puede ser fija, suspendida o móvil
Sirve de soporte a los trabajadores, los equipos,

las herramientas y los materiales, para realizar
un trabajo a una determinada altura. 151
Trabajos en Altura
Andamios
Estructura provisional y estable, que puede ser fija, suspendida o móvil
Sirve de soporte a los trabajadores, los equipos, las herramientas y los materiales, para realizar un
trabajo a una determinada altura.
 Diseñados con un coeficiente de seguridad no menor de 4.
 Especificar la carga máxima que pueda soportar el andamio.
 Se deben mantener a una distancia mínima de 3 m de

cables eléctricos.
 1 m si los cables son de menos de 300 V.
 Si esto no es posible deberá aplicarse Lock Out / Tag Out.

Trabajos en Altura
 Deberán estar asegurados por vientos colocados a

partir del 3er cuerpo y de ahí cada 3 cuerpos de altura.
 El ultimo cuerpo también deberá contar con vientos.
 Se colocaran vientos en cada uno de los vértices del

andamio (4).
 Adicionalmente se deberán colocar vientos cada 9 m

horizontales.
 En caso el andamio se encuentre adyacente a una

estructura fija que impida su volteo, será suficiente 2
puntos de anclaje andamio – estructura.
Trabajos en Altura
Tarjetas de operatividad
Trabajos en Altura
Escaleras
ESCALERAS FIJAS
Escalera
Escalera Escalera
extensible o
Simple tipo tijera
telescópica Escalera Escalera
fija tipo jaula
ESCALERAS PORTÁTILES
Trabajos en Altura
Escaleras portátiles simples
 Simples o extensibles, se izan manualmente o mediante

una cuerda.
 Sirven solo como escaleras de servicio (subir o bajar).
 Durante el trabajo deben estar apoyadas sobre una
superficie firme y afianzados en la parte superior.
 Puede ser transportada manualmente y sin ayuda
mecánica.
 Son de fibra de vidrio por ser mas durables, resistente al
agua y no es conductora de electricidad cuando está limpia
y seca.
 El uso es solamente por una persona a la vez.
OSHA 1926.1050
Sub parte X
Trabajos en Altura

Se debe inspeccionar antes de cada uso
Debe usarse con una inclinación de 4 a 1. La distancia de separación de la base

es igual a ¼ de la altura
Un metro del tramo de escalera debe sobresalir en la parte superior
30 cm Los largueros deberán ser de una sola pieza y contar

con zapatas en la base.
Los peldaños deben ser ensamblados en los largueros
Distancia de max. 30 cm entre peldaños
Trabajos en Altura

En lugares transitados o
puertas se debe señalizar el
área
Si son colocadas en puertas

Escaleras rectas deben
deberán estar cerradas con
asegurarse amarrándolas o
seguro o contar con un
con un ayudante
vigía
Deben colocarse sobre piso

75° con respecto al suelo
firme y nivelado
La inclinación es adecuada
si la separación de la base
es la cuarta parte de la
vertical hasta el punto de 159
apoyo
Trabajos en Altura
Escaleras portátiles de tijera

Durante el trabajo son auto estables y se recogen para su desplazamiento o
almacenamiento
Un solo acceso: disponen de un tramo con peldaños y otro con travesaños
Doble acceso: los dos tramos son idénticos y es posible ascender por un lateral u otro
El ángulo de apertura es de 30°
160
Trabajos en Altura
Escaleras portátiles de tijera
No se permitirá trabajar en el ultimo peldaño, ni

pasar de un lado a otro por la parte superior
Deberán disponer dispositivos de control de apertura

Trabajos en Altura
No olvidar…
Las manos estarán libres de

cualquier elemento, material o
herramientas
Suba y baje siempre de

cara a la escalera
Use 3 puntos de apoyo

Trabajos en Altura
Trabajos en Altura
Escaleras fijas
 Si se utilizan en silos o tanques, cuya longitud es

mayor de 5 metros, deben estar provistas de una
Protección tipo jaula. (Comenzar a 2.5 metros del
suelo y superar 0.9 metros en su punto más alto).
 Alturas de las barandas deben ser por lo menos

1.10 metros con pasamanos.
 Todas las graderías que tengas más de 4 pasos

se protegerán con barandas en todo lado;
asimismo los pisos serán antideslizantes.
Trabajos en Altura
Almacenamiento
Las escaleras deberán guardarse en posición horizontal sujetadas mediante
soportes fijos a una pared.
Transporte
Prohibido transportar materiales sobre escaleras
Si la escalera la transporta una persona se
llevara con la parte delantera hacia abajo
Escaleras tijeras se deberán transportar
plegadas
Si la escalera es muy pesada o larga se deberá

buscar ayuda para el transporte
Trabajos en Altura
Uso de herramientas y materiales a distinto nivel

 Martillos o mazos deben tener sus mangos en buen
estado firmemente sujetados al resto de la
herramienta.
 Toda herramienta de mano deberá amarrarse al

cinturón del trabajador.
 Con una soga de nylon de 3/8 pulg y de longitud

suficiente para permitir facilidad de maniobra.
 Equipos que produzcan vibración deberán estar

anclados a un punto fijo y se les vigilara
continuamente.
Trabajos en Altura
Izaje de Herramientas y Materiales

Las herramientas y materiales deben ser izados en contenedores adecuados
o deben ser subidas mediante el empleo de estuches, bolsos o cinturones de
herramientas adecuados. No se subirán herramientas colgadas en los
bolsillos u ojales de la ropa
La cuerda de izaje debe Los desechos se retiraran

estar sujeta al balde por cuando los contenedores
un dispositivo de anclaje alcancen el 70% de su
no basta un nudo capacidad
Durante el retiro de Se ubicaran vigías que

desechos los trabajos impidan el paso de
serán detenidos peatones o equipos
Trabajos en Altura
PETAR IPERC ATS
PERMISO DE TRABAJO IPERC CONTINUO (*)ANÁLISIS DE

DE TRABAJOS EN TRABAJO SEGURO
ALTURA
Índice


Excavaciones y Zanjas

Adecuado
Excavación
Cualquier cavidad, corte, zanja, o depresión artificial en la superficie de la tierra como
resultado de remoción de tierra
Zanja
Excavación angosta hecha bajo la superficie del suelo. La profundidad es mayor que el
ancho, pero el ancho no supera los 15 pies (4.6 m).
Sistema de Protección
Método para proteger a los empleados contra

derrumbes o contra el material que pueda caer en una
excavación
Sistema de Soporte
Estructura tal como un sistema hidráulico, mecánico o de

madera que apoye los lados de una excavación y que se
diseñe para prevenir derrumbes
Rampa o Pasarela
Superficie para caminar o de funcionamiento que se utiliza para acceder de un lugar a

otro y se construye de acero o madera principalmente
• Deben tener un ancho mínimo de 0.60m.

• Deben tener barandas estándar a los lados.
• Deben de estar separadas entre si a no menos de 20m.
• Deben extenderse 0.60m más allá de la orilla de la zanja.
Sistema de Clasificación de Suelos

Roca Estable
Es el material sólido que puede ser excavado con lados verticales y

permanecer intacto cuando está expuesto.
Tipo A
Muy estable, puede ser una mezcla de grava, arena y arcilla

fuertemente consolidada o compactada.
Sistema de Clasificación de Suelos

Tipo B
Estabilidad media, puede ser una mezcla de grava, arena y arcilla

moderadamente consolidada.
Tipo C
Inestable, material de tipo arenoso, arcilloso o limoso o mezcla de

estos materiales, también puede ser de tipo orgánico o suelo
sumergido (saturado)
A partir de los dos metros de profundidad se realiza un estudio mecánico

de suelos
Pruebas Manuales
Los análisis manuales de suelos son efectuados para

determinar propiedades cualitativas y cuantitativas,
generando así más información para clasificar los suelos
apropiadamente.
Estos análisis incluyen pruebas de plasticidad,

penetración del pulgar, dureza en seco y otras pruebas
de resistencia. El Penetrómetro mide la resistencia que
ofrece el suelo a su penetración.
MODELOS DE EXCAVACIONES
Peligros
Excavación Polvo y material Presencia de agua
Ruido Atmosfera peligrosa Equipo móvil

Riesgos
Deslizamiento y desprendimiento de masas de tierra o piedras
Pueden sepultar personas, con probabilidad de muerte por asfixia

y/o aplastamiento, y causar daños materiales a instalaciones o
edificaciones próximas.
Caídas de personas al interior de la excavación
Generalmente desde el borde de la zona excavada. Es común

saltar al fondo de la excavación, trepar el talud o usar el entibado
para subir o bajar. Acciones que pueden ocasionar caídas y
originar golpes, fracturas, etc.
Caída de vehículos en la excavación
Intoxicación y/o asfixia
Por gases tóxicos tales como el monóxido de carbono, acido sulfhídrico, metano, deficiencia de
oxígeno, etc.
Electrocución
Por contacto con conductores eléctricos subterráneos.
Atropello, colisiones o vuelcos

Normas de Seguridad Generales

 Se eliminarán todos los objetos que puedan
desplomarse y que constituyen peligro para los
trabajadores, tales como; árboles, rocas, rellenos, etc.
 La localización de instalaciones subterráneas deberán

ser determinadas antes de abrir una excavación.
 Mientras que la excavación esta abierta, las

instalaciones subterráneas serán protegidas,
apoyadas o quitadas como sea necesarios
OSHA 1926 29 CFR Subpart P

 Los trabajadores en áreas cercanas a tráfico de vehículos usarán chalecos o ropa

reflectiva.
 Los trabajadores deberán ubicarse lejos de cualquier vehículo que sea cargado o
descargado.
 Cuando el operador del equipo móvil no tiene vista clara y directa del borde la
excavación se utilizaran sistemas de advertencia (barreras, señales de mano, dispositivos
luminosos
 Cuando exista una atmósfera peligrosa (desagües o donde se almacenen sustancias

peligrosas) serán monitoreadas antes de ingresar a excavaciones mayores a 4 pies (1.22
m) en profundidad.
 Se deberá suministrar ventilación para prevenir una concentración de gases inflamables
menores al 20% del LEL.
 Si se implementan controles para reducir el nivel de contaminantes atmosféricos se
deberá monitorear constantemente
 Equipo de rescate de emergencia: aparatos respiratorios, arnés, líneas de rescate,

cestas de rescate, estarán disponibles cuando la atmosfera sea peligrosa.
 No se trabajara en excavaciones donde haya agua acumulada. A menos que se tomen
las precauciones necesarias que podrían incluir sistemas de protección contra
derrumbes, sistemas para el retiro del agua (Sistema de bombeo y líneas de
evacuación de agua).
 Cuando la estabilidad de edificaciones colindantes, este puesta peligro por
operaciones, se deberán instalar sistemas de soporte.
No se requiere sistema de soporte cuando:
 Las excavaciones se hacen enteramente en roca estable.

 Si las excavaciones son menores a 5 pies (1.52 m) y una persona competente haya
determinado que no existe potencial derrumbe.

Norma G050
 Se prohíbe la excavación mecánica cerca de líneas de servicios a menos que hayan
bloqueado.
 El personal dentro de la excavación deberá utilizar EPP básico como mínimo.
 No se permitirá la presencia de personal en una excavación durante la realización de
operaciones con equipo mecánico, relleno de zanja o bajo la vertical de un equipo o
tubería.
 Durante las interrupciones del trabajo, el operador del equipo de excavación hará una
inspección visual del equipo y del terreno.
 Para la nivelación y compactación del terreno, el equipo de colocación del material del
relleno, trabajará a una distancia no menor de 20 m de la zona que se esté nivelando o
compactando.
 Las vías de circulación deben estar libres de material excavado u otro objeto que
constituya un obstáculo.
 En los casos en que las zanjas se realicen en terrenos estables, se evitará que el
material producto de la excavación se acumule a menos de 2 m del borde de la zanja.
Norma G050
 Barreras de advertencia y protección serán ubicados a una distancia no menor de
1.80m del borde de la zanja.
 Si la excavación esta expuesta a vibraciones, compresión causada por vehículos y
equipos, las barreras de protección deberán instalarse a no menos de 3 m del borde.
 Para profundidades mayores a 3 m, esta distancia aumentara 1 m por cada 2 m de
profundidad.
 Las excavaciones que crucen caminos o vías de acceso deberán cubrirse con plantas
de metal u otro medio de resistencia apropiada, si la excavación no se puede cubrir
se cerraran los caminos con barreras
 Si la excavación se realiza en la vía publica, la señalización será hecha de elementos

de clara visibilidad durante el día y luces rojas en la noche
Guía técnica para sostenimiento de taludes

Cuando se requiera instalar sistemas de soporte contra derrumbe en
excavaciones de alto riesgo (por su profundidad, tipo de suelo,
presencia de agua, sometida a vibraciones o cargas cercanas), se debe
hacerlo desde la superficie evitando el ingreso de personal hasta que
la protección esté implementada.
El desmontaje de entibados debe efectuarse de abajo hacia

arriba, rellenando la excavación conforme se vaya retirando el
apuntalamiento.
DS 024-2016-EM
Se colocara el material a la mitad de la profundidad, en caso
de suelos bastante deleznables igual o mayor.
Acceso y Transito sobre excavaciones

abiertas
 Una escalera, rampa u otros medios seguros de salida serán situados en las
excavaciones de profundidad 4 pies (1.22 m) o más, serán ubicadas a no más de 25
pies (7.62 m) de recorrido lateral de los trabajadores
7.62 m

Demarcación
Barreras
Dispositivo de protección construido de metal o madera que provee de
contención física. Las Barreras de madera se fabrican de listones de un ancho
> 10 cm, deben estar forrados o tejidos con cinta demarcatoria, se instalarán
2 niveles (0.55 y 1.10 m. de altura) sobre el nivel del piso.
Cinta de Demarcación
Cinta de polietileno de baja densidad de color rojo o amarillo con

impresión de letras en color negro. Debe tener como mínimo 10
cm. de ancho y un grosor ≥ 0,127 mm, ser resistentes al agua, sol,
polvo, objetos punzantes o cortantes, etc.
Conos
Son dispositivos de plástico o goma, con altura no menor a 70 cm.
Deben contar con una franja de material reflectiva de alta intensidad
de no menos de 10 cm. de ancho ubicada por todo el contorno del
cono a una distancia no mayor de 10 cm. de la parte superior del
mismo.
Tarjetas de Demarcación
Brinda información sobre el área demarcada

deben ser de tamaño A4 de material plastificado
u otro resistente al agua, sol, polvo, objetos
punzantes o cortantes, etc.
Otros elementos de demarcación
Barreras New
Extensores de Cilindros de
Jersey
seguridad Seguridad
Cachacos de Mallas de
seguridad seguridad
PETAR IPERC ATS

PERMISO DE
TRABAJO DE IPERC CONTINUO (*)ANÁLISIS DE
EXCAVACIONES Y TRABAJO SEGURO
ZANJAS
Índice


Izaje Crítico de Carga

Adecuado
Izaje Crítico de Cargas
Izaje de carga
El izaje es un sistema utilizado para levantar, bajar, empujar o tirar una carga por medio
de equipos de izaje. De acuerdo a las características de los Izajes, estos suelen dividirse
básicamente en dos grandes grupos, considerándose por tanto los izajes críticos y los no
críticos.
Izaje de carga No Critico

• Cuando el trabajo implica un izaje menor al
70% de la carga de la grúa del rango de su
capacidad de levante.
• No implique el ascenso de personal.
• Solo se trabaja con un equipo de izaje
durante toda la maniobra.
Izaje crítico
Una operación de elevación o levantamiento que se ha determinado que presenta un
mayor nivel de riesgo más allá de las actividades normales de elevación. Por ejemplo, un
mayor riesgo puede estar relacionado con lesiones personales, daños a la propiedad,
interrupción de la producción, liberación de peligros al medio ambiente u otros factores
del lugar de trabajo. Todo trabajo de izaje de alto riesgo que puede incluir las siguientes
situaciones:
• Cuando se supera el 70 % de la capacidad de
levante de la grúa.
• Cuando se izan cargas sobredimensionadas.
• Cuando se realicen cerca a líneas eléctricas
energizadas.
• Izaje de materiales explosivos, inflamables, gases
o líquidos peligrosos.
• Izaje de Personas en canastillo certificado.
• Realizar maniobras en espacios confinados.
Equipos de Izaje
Los tipos de equipo de izaje son:
Grúas Fijas o Estacionarios:
ASME B 30.2
ASME B 30.3
Puente Grúa Grúa tipo torre
Grúas Móviles:
ASME B 30.5
ASME B 30.22
Grúa portadas sobre ruedas Grúa portadas sobre orugas

Equipos de Izaje
Los tipos de equipo de izaje son:
Equipos para elevación

de personas:
ANSI 92.3
ANSI 92.5
ANSI 92.6
Grúa tipo torre
Accesorios de Izaje: Eslingas: Sintéticas, Cable, Cadenas

ASME B 30.10 ASME B 30.9
Ganchos, Grilletes,
Cáncamos, Argollas
FACTORES A EVALUAR EN UNA OPERACIÓN DE IZAJE
Grúa. Cáncamos, Equipos y

eslingas, grilletes,
cadenas, estrobos, etc. elementos Operador de la
de Izaje grúa
Rigger
OPERACIÓN
Métodos Personal
DE IZAJE
Plan de Izaje
Accesorios de Izaje
Factores Viento, Lluvia, Terreno
Ambientales inestable,
Infraestructura
Controles en Operación de Grúas
Rigger acreditado Tabla de capacidad

Equipos y accesorios de izaje del equipo
inspeccionados
Distancias de
seguridad a líneas
eléctricas
Señalización y
Demarcación
Uso de guías o
vientos
Responsabilidades del Operador

Verificará que la máquina se encuentre en condiciones adecuadas
No operará la unidad cuando la maniobra no sea segura o consultar con

el supervisor de izaje antes de mover la carga
Verificará que todos los controles están en Debe mantener la máquina limpia
posición neutral o fijo antes de accionar
algún interruptor o arrancar el motor
Responderá solo a las señales del Rigger, a excepción de

una señal de parada de emergencia que podrá dar
cualquier otra persona
Responsabilidades del Rigger
No posicionarse debajo o encima de la carga
No agarrar la carga con la mano, sino con vientos
Antes del izaje debe de verificar que la misma

este ajustada a las eslingas, cadenas, etc.
Posicionamiento en un lugar que se mantenga visible para el operador del

equipo de izaje.
Código de Señales – Norma ASME B 30.5
Código de Señales – Norma ASME B 30.5
Plan de Izaje
El RIGGER en conjunto con el operador de grúas, el supervisor y el personal de
prevención de riesgos, deberán diseñar un PLAN DE IZAJE, previo. a la maniobra.
Antes de poner en
marcha la grúa se
Radio de operación Peso de la carga
debe tener en
cuenta:
Altura de elevación
Medida de la pluma Posibles obstáculos

Responsabilidades: Plan de Izaje

ANTES DEL IZAJE
Analizar todo el proceso de izaje para realizar una tarea segura y sin
contratiempos y costo efectivo.
Hacer una reunión de coordinación
Verificar que los elementos de izaje a utilizar estén

inspeccionados, sean los adecuados y soporten la carga a izar
Considerar el efecto del viento sobre la carga y sobre la

estabilidad de la grúa
Elementos de Izaje
CÁNCAMOS FIJOS CÁNCAMO GIRATORIO CÁNCAMOS SOLDABLES ARGOLLAS OVALADAS
ARGOLLAS TIPO PERA ARGOLLAS REDONDAS GRILLETE LIRA GRILLETE RECTO
IMPORTANTE: Es la de mayor resistencia.

GANCHOS
En la inspección a realizar se buscara:
• Desgaste.
• Grietas.
• Corrosión severa.
• Deformaciones/ dobleces (no se acepta torsión lateral).
• Partes inadecuadas.
Elementos de Izaje
ASME B 30.9
(eslingas)
Eslingas Eslingas Cable

Eslingas Cadena
Sintéticas Acero
Tipos de eslinga de Acero
ESLINGAS DE UNO O VARIOS

ESLINGAS SIN FIN
RAMALES
El factor de diseño para eslingas de acero será

de un mínimo de 5:1.
Componente de las Eslingas de Cable de Acero

Cable
Componente básico es el acero, el cable esta formado por
torón enrollados en un eje (alma).
Torón
Formado por un número de alambres según su
construcción, enrrollados sobre un eje (alma).
Alma
Eje central del cable sobre el que se enrollan los cables y
torón. Puede ser de distintos materiales (acero, fibras
naturales, polipropileno).
¿Cuándo retirar un cable de Acero?
 Rotura de un torón.
 Reducción anormal y localizada del diámetro.
 Existencia de nudos o deformaciones.
 Presencia de corrosión.
 Cuando la disminución del diámetro del cable en un

punto cualquiera, alcanza el 10% para los cables de
cordones.
 Cuando el número de alambres rotos visibles alcanza el

20% del número total de hilos del cable.
Tipos de Eslingas de Cadena
ESLINGAS DE UNO O VARIOS
ESLINGAS SIN FIN
RAMALES
El factor de diseño para eslingas de cadena de acero de aleación

será de un mínimo de 4:1.
El gancho siempre colocarlo de afuera hacia adentro, sino la

carga la soportaría la zona de lengüeta.
Criterios a considerar en Eslingas de Cadena

 No realizar elevaciones con una cadena torcida.
 Cuando se manipulen cargas con bordes, puntas

afiladas o cortantes, se deben proteger las
cadenas.
 Los ganchos no deben agarrar las cargas con sus

extremos, sino con la parte interior.
 Los ramales de 2 eslingas distintas no deben

cruzarse, es decir, no se montara una sobre la otra
en la base del gancho.
¿Cuándo retirar una eslinga de cadena?
 Cambios de color por exposición al calor.
 Corrosión (rechazando la cadena con uno o más

eslabones corroídos en una reducción que llegue al
5%).
 Eslabones torcidos.
 Eslabones desgastados.
 Eslabones aplastados
 Eslabones abiertos
 Eslabones marcados
 Eslabones fisurados
 Eslabones rajados
Eslingas sintéticas
Accesorios de elevación flexibles, formados por un componente de cinta tejida plana y cosida, o por un
núcleo de hilos industriales de alta tenacidad completamente recubierto por un tejido tubular, y que
se utilizan para unir las cargas al gancho de una grúa u otro equipo de elevación.
Criterios de selección
El factor de diseño para eslingas de cadena de acero

de aleación será de un mínimo de 5:1.
Consideraciones Generales
 Cada eslinga deberá estar marcada y

codificada indicando su capacidad nominal.
 No se almacenaran en el suelo ni con

materiales que las puedan dañar por
abrasión, productos químicos ni
hidrocarburos.
 Al manipular cargas pesadas no se deberán

amarrar las eslingas sobre esquinas o
bordes vivos sin protegerlos.
120°
 En un enganche de ahorcamiento, un ángulo estrangulador de menos de 120° grados
no deberá ser utilizado sin la reducción de la carga nominal (debe superior a los
120°).
Ej. Si la carga nominal es de 2 tn y tengo un angulo de 120° le restamos el 20%
(400kg) por lo que tendríamos una carga nominal de 1600 kg.
-20% a -30% de la carga
 Las eslingas que presenten algún tipo de deterioro serán retiradas de servicio. nominal
Ahorcado Vertical Canasta Casada (ramales)
Centro de Gravedad
El gancho deberá estar colocado sobre el centro de gravedad de la carga para evitar que
haga un movimiento pendular al momento de el levante.
Centro de Gravedad
Formas Establecidas Formas No Establecidas (amorfas)
Centro de Gravedad Determinemos el Centro de Gravedad
1. Área de las figuras 2. Área parciales (intersección de diagonales)

bxh X1= 2.5m+9m= 11.5m ; X2= 10m
A1: 5x20=100 m. Y1= 10m+10m= 20m ; Y2= 5m
A2: 10x20=200 m.
2. Hallar C.G. en “X” Hallar C.G. “Y”
X= A1(X1)+A2(X2)+… Y= A1(Y1)+A2(Y2)+…
A1+A2 A1+A2
Centro de Gravedad Determinemos el Centro de Gravedad
2. Hallar C.G. en “X” Hallar C.G. “Y”
X= 100 (11.5)+200 (10) Y= 100 (20)+200 (5)

100 + 200 100 + 200
X= 1150+2000 X= 3150 Y= 2000+1000 Y= 3000
300 300 300 300
X= 10.5 Y= 10
Repartición de Carga
• Si se trabaja con dos grúas se debe de determinar cual es la grúa líder.
• Movimientos de grúas y cargas serán lo mas suave y controlado posible.
Tensión en la Eslinga
Tenemos que dividir el peso de la carga entre el numero

de ramales, luego el resultado lo multiplicamos por el
factor del ángulo, de esta manera sabremos lo que cada
eslinga va a soportar y así poder determinar la eslinga
adecuada.
Tensión en la Eslinga: Ejemplo

Encontrar la tensión de eslinga
adecuada para cada ramal…
Tensión de la Eslinga: 18400 / 2 = 9200

9200 X 1.103 = 10147 Ib.
65°
Se deben entonces buscar eslingas que

Peso: 18400 lb. resistan cada una mínimo 10150 Ib
Asegurarnos que la grúa a utilizar tenga la capacidad suficiente para levantar la carga y
verificar que la grúa tenga el espacio suficiente para poder estabilizarla
Recomendaciones
La grúa contará con:
Checklist pre operacional Tabla de carga Señalética
Extintor 5 kg PQS
Copia de las señales de mano

Recomendaciones
Operación cerca de tendido eléctrico o líneas energizadas
En presencia de líneas eléctricas debe evitarse que el extremo

de la pluma, cables o la propia carga se aproxime a los
conductores a una distancia menor de 5 m. si la tensión es igual
o superior a 50 Kv. y a menos de 3 m. para tensiones inferiores.

DURANTE EL IZAJE
Cumplir cada paso establecido previamente.
No abra aceleración o desaceleración súbita sobre la carga movida
La superficie donde se asienta los estabilizadores no deberá

deformarse debido al peso de la carga
Verificar que no haya gente debajo de la carga

suspendida

TERMINO DEL IZAJE
Inspección y retiro de elementos de izaje dañados. Análisis de proceso y lecciones aprendidas.
Colocar los controles en la posición Apagado o Neutral
El operador retrae la pluma, pone la grúa en posición de

tránsito y espera a que le den acceso para retirar la grúa.
El rigger da por finalizado el trabajo

PETAR IPERC ATS
PERMISO DE IPERC CONTINUO (*)ANÁLISIS DE

TRABAJO DE IZAJE TRABAJO SEGURO
DE CARGA
Índice


Otros Trabajos Considerados de
Alto Riesgo
Bloqueo y Etiquetado
Manejo Defensivo
Generalidades
¿Qué es el Lock Out – Tag Out?
Es un método que consiste en aislar un equipo o instalación de sus
fuentes de energía y hacer seguro el trabajo del personal que está
actuando sobre el.
¿Para que se aplica?
Para asegurarse que mientras trabaja o realiza

una intervención nadie active la fuente de
energía que pueda dañar su integridad física
¿Qué fuentes de energía se debe de bloquear?
¿Quiénes deben de bloquear?
Todo trabajador que vaya

a desarrollar:
Eléctrica Neumática Hidráulica

 Mantenimiento,
 Limpieza o
 intervención
De equipos e instalaciones los cuales Mecánica Nuclear Potencial

trabajan con energías peligrosas
Referencias normativas
Responsabilidades
Responsable del Trabajo
Persona responsable de la realización del trabajo o intervención,
esta familiarizada con la operación de la maquinaria o equipo en el
que se va a realizar el trabajo. Es capaz de identificar los peligros
(puntos de bloqueo) así como establecer las medidas de control
Empleado Autorizado
Persona que bloquea máquinas o equipos. (Un “Empleado
afectado" se convierte en "Empleado autorizado" cuando los
deberes de ese empleado incluyen la realización de servicio)
Empleado Afectado
Persona que esta a cargo de un equipo que requiere ser bloqueado

Dispositivo de Aislamiento
Dispositivo que permite físicamente interrumpir o conectar el flujo de energía. No son

dispositivos de aislamiento los dispositivos de control como: botoneras, paradas de
emergencias, interruptores de selección y otros.
Dispositivos de Bloqueo
Dispositivo mecánico que es usado para mantener un Dispositivo de Aislamiento de

Energía en una condición segura e impedir su operación. Este dispositivo permite
instalar candados en él.
Pinza bloqueable para multiples Bloqueo de válvula de

candados bola
Valvulas Compuerta
Seguro para Seguro de

interruptor enchufe
Valvulas
Esféricas
All Purpose Cable Lockout
Aire y Gas
Mini Cable Lockout
Candado Personal
Candado de clave única de uso personal para el cual sólo hay una
llave. Cuando este candado es instalado con una tarjeta personal, la
llave debe estar bajo exclusivo control del empleado que colocó el
candado.
Tarjetas de Bloqueo
Son utilizadas para identificar a quien ha realizado un

bloqueo. Debe ser capaz de soportar las condiciones
ambientales del área de trabajo.
Ésta tarjeta debe contener la advertencia “PELIGRO” y un aviso que prohíba el

retiro de la tarjeta sin autorización
Proceso de Bloqueo Simple
Es aquel en el que la persona que va a realizar el bloqueo coloca su

candado personal acompañado de su tarjeta personal en un
dispositivo de bloqueo que está instalado directamente en un
dispositivo de aislamiento.
Proceso de Bloqueo Grupal

Es aquel en el que la persona que va a realizar el bloqueo coloca su
candado personal y tarjeta de bloqueo personal en una caja de
bloqueo grupal, sin importar cuántos equipos esté bloqueando o
cuántas personas vayan a realizar el bloqueo.
Caja de Bloqueo Grupal
Dispositivo de bloqueo múltiple usado para contener llaves de candados personales

(Responsable del Trabajo) que han sido empleados en uno o más bloqueos simples. Este
dispositivo debe tener la capacidad de ser bloqueado externamente y así evitar que
cualquier llave en su interior sea extraída mientras no se hayan retirado todos los
candados externos.
Las cajas de bloqueo grupal deberán estar correctamente identificadas.

Incidentes
Choque eléctrico Atrapamientos Quemaduras Derrames
Liberación de Golpes Explosiones

material radiactivo
Procedimiento de Lock Out – Tag Out

Identificar la
Parada del
Fuente de
Equipo
Energía
Bloquear el Aislar la
Dispositivo de Fuente de
Aislamiento Energía
Liberar la
Prueba /
Energía
Verificación
Residual
Paso 1: Identificar las Fuentes de Energía
El equipo de trabajo, liderado por el Responsable del Trabajo elabora el ATS donde
se incluye la identificación de energías peligrosas
Paso 2: Parada del Equipo
El Responsable del Trabajo solicita la detención del equipo al Empleado Afectado.
El Responsable del Trabajo, de acuerdo a los tipos de energía identificados, solicita

la presencia del Empleado Autorizado.
Paso 3: Aislar la Fuente de Energía
El Empleado Autorizado recibe el ATS con el punto de bloqueo identificado,

coordina y confirma la detención del equipo con el Empleado Afectado.
Una vez confirmada la detención del equipo, el Empleado Autorizado procede a

aislar la energía.
Paso 4: Bloquear el Dispositivo de Aislamiento
El Empleado Autorizado coloca un dispositivo de bloqueo, un Candado Personal y una

Tarjeta de Bloqueo.
Paso 5: Prueba / Verificación
El Empleado Autorizado comprueba que la energía ha sido aislada mediante una

prueba de arranque del equipo y/o verificación de presencia de energía.
Prueba de Arranque
Para las pruebas de arranque el Empleado Autorizado le solicita al Empleado Afectado

que intente arrancar el equipo
Paso 5: Prueba / Verificación Verificación de Presencia de Energía
El Empleado Autorizado es responsable de la Verificación de la

presencia de Energía
Paso 6: Liberar la Energía Residual
De haber sido considerado el drenaje o eliminación de energía residual, el

Responsable del Trabajo, se debe asegurar que el Empleado Autorizado realice el
drenaje de energías
Procedimiento para Desbloquear
Notificar a los Retirar los

Empleados Dispositivos
Afectados de Bloqueo
Encender el Energizar el
Equipo Equipo
Otros Trabajos Considerados de
Alto Riesgo
Manejo Defensivo
Manejo Defensivo
Causas de los Accidentes

Manejo Defensivo
EBRIEDAD DEL
CONDUCTOR
EXCESO DESACATO SEÑALES FALLA MECANICA /
VELOCIDAD DE TRANSITO PISTA EN MAL ESTADO
Manejo Defensivo
Manejo Defensivo
¿Qué es el Manejo Defensivo?
Acciones
inapropiadas de
otros
conductores
A pesar de:
Condiciones
Conducir de manera adversas a
que evitamos nuestro
accidentes alrededor
Manejo Defensivo
Factores que intervienen en la

conducción
• Conductor
• Factor Vehicular
• Condiciones que lo rodean.

Manejo Defensivo
Conductor
Es el elemento principal de la conducción, el conductor maneja el vehículo de acuerdo a
su actitud, criterio y subjetividad, a las condiciones de la vía y a las del medio ambiente.
Perfil del Conductor
El que reacciona
emocionalmente
El temerario
El Racional y
Prudente
Manejo Defensivo
TRES pasos para recuperar el control
Reflexionar Reformular Refocalizar

Manejo Defensivo
Factores que afectan la conducción
El Alcohol Las Drogas
La Fatiga El Estrés
Manejo Defensivo
¿Conductor Defensivo REA?
REA econocer el peligro
ntender la defensa
ctuar correctamente, a tiempo

Manejo Defensivo
Factor Conductor
Es el medio de trabajo que utilizamos muchos de nosotros, e ahí la importancia
de mantenerlo en buen estado. El riesgo de sufrir un accidente aumenta
considerablemente si el vehículo está en malas condiciones.
Check list
Vuelta de gallo
Manejo Defensivo
Revisiones de niveles de fluidos

Revisión de baterías Revisión de fajas
Revisión deNivel de aceite de

mangueras
motor
Nivel de liquido
de freno
Manejo Defensivo
¿Que factores intervienen para NO tener el vehículo en buenas condiciones?
Costo de las Ocupaciones Exceso de confianza

reparaciones cotidianas
Cuando NO se hace una revisión técnica lo mejor es NO utilizar el vehículo.

Manejo Defensivo
CONTROL: Ayuda a
Cinturón de Seguridad conservar el
control del
vehículo
manteniéndolo en
SUPERVIVENCIA:
PROTECCIÓN: su asiento.
Incrementa en
Absorbiendo la
un 50% la
fuerza del
probabilidad de
impacto.
supervivencia.
Tres punto
de apoyo
o sujeción
Bolsa de Aire
El cinturón de seguridad debe de
tener 3 puntos de apoyo para piloto
y copiloto y en para ocupantes en
Reducen en un 81 % asientos posteriores entre 3 y 2
Proteger la cabeza, puntos de apoyo
el riesgo de lesiones
cuello y tórax.
graves en la cabeza.
Manejo Defensivo
Tres Etapas del Impacto

El Vehículo
Persona
Órganos Internos
Manejo Defensivo
Condiciones que lo rodean: Vía/Ambiente

Es el elemento con el que interactuamos cada vez que conducimos un vehículo. No depende
de nosotros su buen estado.
Conducción nocturna
Conducción en niebla
Conducción con lluvia Conducción en terrenos blandos
Manejo Defensivo
Tipos de dispositivos de control
Señales Preventivas o de Señales Informativas Islas

Señales Reguladoras
Advertencia
Marcas del pavimento Semáforos

Manejo Defensivo
Elementos que conforman la vía
La Calzada La Acera La Berma La Cuneta
El Estacionamiento El Separador central El Jardín

Manejo Defensivo
¿Qué es la Distancia Total de frenado?

Es el espacio recorrido por el vehículo desde que el conductor divisa el peligro hasta
que se detiene por completo.
Se puede dividir en dos: Distancia de reacción y

Distancia de frenado
Manejo Defensivo
Aceleración demorada
• Si usted conduce el primer vehículo
Manejo Defensivo
Aceleración demorada
• Si usted está detrás de otros vehículos
Manejo Defensivo
Manejo Defensivo
Cualidades al conducir
Responsabilidad
Habilidad
Buen Juicio
Estar Alerta
Previsión
Conocimiento
Gracias
varenas@tecsup.edu.pe

Gpre I - Tar

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Gpre I - Tar

Cargado por

Copyright:

Formatos disponibles

Gestión de

Trabajos de Alto Riesgo

Evita distracciones Pausas activas Red estable

Reconocer e identificar las medidas de control

Introducción PETAR Trabajos en Espacios Trabajos en

Otros trabajos Izaje crítico de Excavaciones

Criterio para asignar la cantidad

Ingeniero Supervisor: Es el ingeniero colegiado y habilitado en las

Técnico Supervisor: Calificado por el titular de actividad minera o empresa contratista

Informar a los trabajadores acerca de los peligros en el lugar de trabajo.

PETAR Trabajos en Espacios Trabajos en

Otros trabajos Izaje crítico de Excavaciones

Trabajos de Alto Riesgo

Toda tarea Riesgo de Lesiones

El Nivel de riesgo asociado a estos trabajos,

¿Cuales son los trabajos de alto riesgo?

Trabajos en Trabajos en Trabajos en Excavaciones Operación de

Otros considerados por la empresa como de

Operación de Bloqueo de Trabajos con productos

¿QUE ES UN Antes de iniciar alguna actividad… por mas

Es una herramienta de comunicación para la ejecución de un

Es un documento autorizado y firmado para cada turno por el

Suspende el Asesora sobre los

Responsabilidades Valida todos

Responsabilidades Contar con el

Verifica que los

Planificación Permiso Visible Inspección área y entrega

Análisis de Riesgos Comunicación Inicial Devolución Permiso

Vigencia y Validez Ampliaciones Habilitación de operaciones

Cancelación Permiso Manejo de Registros

Tipo y/o clase de Permiso

Nombre del Permiso

Permiso Escrito de Trabajo de Alto Riesgo

Breve Descripción del

EPP requerido para la

Listado de los equipos, herramientas, materiales requeridos para la tarea /

Autorizaciones: Supervisor del Trabajo,

El empleador podrá considerar otras capacitaciones y duración, que

PETAR Trabajos en Espacios Trabajos en

Otros trabajos Izaje crítico de Excavaciones

Conceptos / Recomendaciones de Seguridad

Persona Calificada quien tiene la autoridad para aprobar y autorizar

Persona con la educación,

Para los trabajos en Caliente se debe de considerar:

Protección de áreas aledañas

Permiso Escrito de Trabajo

Después que se han tomado las medidas

Este permiso es válido sólo por el turno de trabajo, debe estar

El Permiso es válido sólo para la fecha y horas indicadas en el

El Supervisor del trabajo es responsable de elaborar el PETAR

Tener en cuenta la valiadez del PETAR ante detenciones operativas

Peligros y Riesgos: Trabajos en Caliente

Equipo Radiación no Choque

Peligros y Riesgos: Esmeriles Angulares

Verificar el cumplimiento de estándares y

Inspección pre Notificar al

Áreas permanentes, deben estar señalizadas Áreas temporales. SI requiere

Observador / Vigía de Fuego

Inspección del área de trabajo

El material combustible, será retirado

Inspección del área de trabajo

Biombos Mantas Ignífugas

La normativa ANSI/FM 4950 establece tres categorías:
