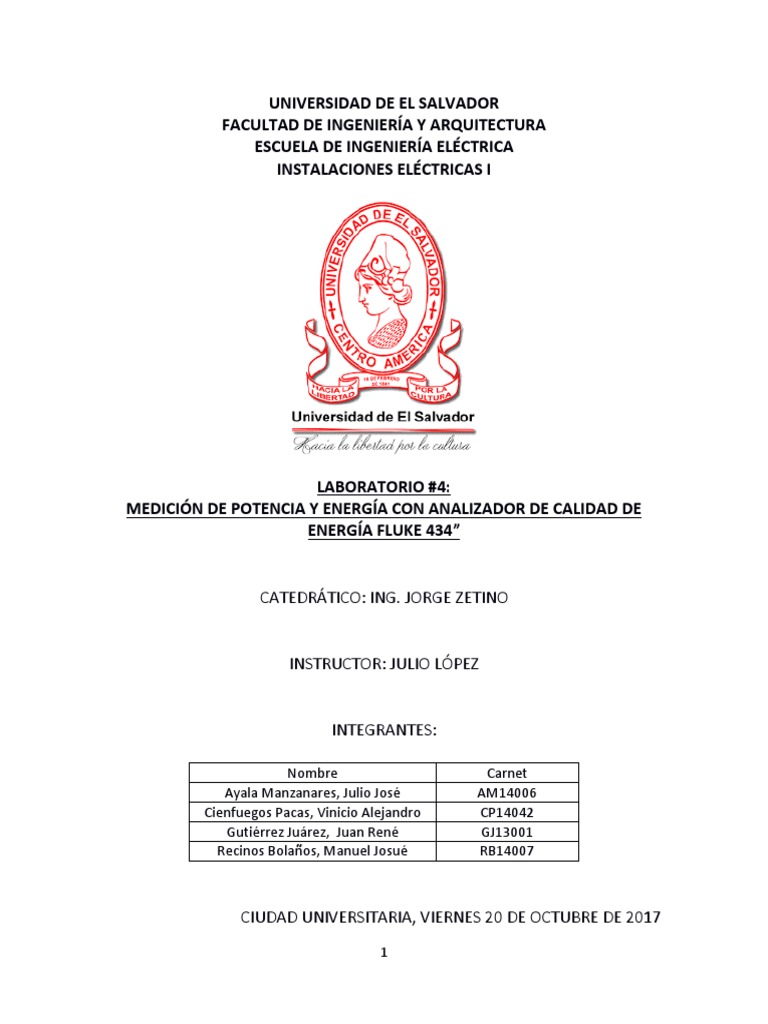

UNIVERSIDAD DE EL SALVADOR

FACULTAD DE INGENIERÍA Y ARQUITECTURA

ESCUELA DE INGENIERÍA ELÉCTRICA
INSTALACIONES ELÉCTRICAS I

LABORATORIO #4:
MEDICIÓN DE POTENCIA Y ENERGÍA CON ANALIZADOR DE CALIDAD DE
ENERGÍA FLUKE 434”

CATEDRÁTICO: ING. JORGE ZETINO

INSTRUCTOR: JULIO LÓPEZ

INTEGRANTES:

Nombre Carnet
Ayala Manzanares, Julio José AM14006
Cienfuegos Pacas, Vinicio Alejandro CP14042
Gutiérrez Juárez, Juan René GJ13001
Recinos Bolaños, Manuel Josué RB14007

CIUDAD UNIVERSITARIA, VIERNES 20 DE OCTUBRE DE 2017

1
 ÍNDICE

INTRODUCCIÓN………………………………………………………………………………………… 3

OBJETIVOS……………………………………………………..……………………………………….. 4

DESCRIPCIÓN DE LA PRÁCTICA……………..……………..…………………………………… 5

ASIGNACIÓN…………………………………………………………………………………………….. 6

CONCLUSIONES……………………………………………………………………………………... 15

BIBLIOGRAFÍA……………………………………………………………………………………..…. 16

ANEXOS…………………………………………………………………………………………..……… 17

2
 INTRODUCCIÓN

El presente reporte contiene una descripción acerca de la práctica de laboratorio en la que

se conoció sobre el equipo que se utiliza para medir energía y potencia en una instalación
eléctrica.
Este equipo se denomina: Analizador de Calidad de Energía y se puede encontrar de varias
marcas, siendo una de ellas el Analizador marca Fluke modelo 434.
Este analizador posee ciertas características las cuales serán mencionadas a continuación:
- Posee calculadora de pérdida de Energía.
- Puede resolver problemas en tiempo real.
- Posee la clasificación de seguridad más alta de la industria.
- Permite medir las tres fases y el neutro.
-Tiene tendencia automática.
- Posee monitor del sistema.
Este analizador para que funcione correctamente, necesita una serie de accesorios los
cuales son:
- Adaptador eléctrico, modelo BC430.
- Juego de adaptadores de enchufe internacional.
- BP290 (batería de ion litio de capacidad normal) 28 Wh (8 horas o más).
- Juego de puntas de prueba y pinzas cocodrilo, modelo TLS430.
- Pinzas con códigos de color y adhesivos regionales, modelo WC100.
- Modelo i430flex-TF, 61 cm (24 pulg.) de longitud, 4 pinzas amperimétricas.
- Tarjeta SD de 8 GB.
- PowerLog en CD (incluye manuales de instrucciones en formato PDF).
- Cable USB A-B mini.
- Estuche flexible, modelo C1740.

3
 OBJETIVOS

Objetivo General:

 Conocer sobre la información general, características, especificaciones, etc. del

analizador de calidad de Energía Fluke 434.

Objetivos Específicos:

 Hacer una conexión del analizador de calidad con el tablero principal de la

subestación de la Escuela de Ingeniería Eléctrica.

 Definir con claridad varios conceptos como perfil de carga, flicker, voltaje nominal
y voltaje de utilización.

 Realizar un análisis sobre los resultados que se obtuvieron en la medición de

potencia y energía del tablero principal de la Escuela de Ingeniería Eléctrica.

4
 DESCRIPCIÓN DE LA PRÁCTICA

En la práctica se realizaron mediciones de corriente, voltaje y potencia desde las líneas de

fases y neutro que salen del tablero principal de la escuela con el instrumento fluke 434.
El fluke 434 es un instrumento que permite hacer mediciones en tableros trifásicos con las
pinzas amperimetricas y las de voltaje, pero también permite ver en tiempo real el
diagrama fasorial de potencia almacenando los datos medidos durante una gran cantidad
de tiempo para poder hacer un análisis de los datos obtenidos.
El procedimiento del laboratorio fue el siguiente:
Se conectaron los pines a las pinzas, ya conectadas las pinzas se colocó neutro al neutro
del fluke, con las pinzas cocodrilo se conectaron las fases al aparato y luego se conectaron
las pinzas amperimetricas al fluke, se procedió a ver los datos en la pantalla de tendencia
del aparato, permitiendo ver las variaciones de tensión y amperaje de las líneas
conectadas al instrumento.

Posteriormente se visitó la subestación eléctrica de la Escuela de Ingeniería Eléctrica en

donde se comprobó que la conexión de la subestación es estrella-estrella aterrizada.

También se aclararon algunas dudas por parte del instructor como por ejemplo los
platillos que van en las líneas con el poste son platillos realizados con cerámica, se observó
el crucero de la subestación, los KVA del sistema, siendo de 300 KVA, entre otras
características de la instalación eléctrica.

5
 ASIGNACIÓN

1. ¿Por qué es de mucha importancia la calidad de la energía, para un usuario

industrial y que ventajas posee al tener un servicio con estas características?
Es de suma importancia la calidad de la energía dado que soporta y determina la vitalidad
de la planta o los aspectos comerciales de la empresa. Con esto ayuda a disminuir las
perdidas energéticas por lo que da un aporte significativo en la factura de energía
eléctrica.

Entre sus muchas ventajas se encuentran el mejor desempeño del equipo industrial, se
maximiza el aprovechamiento de la energía y el costo del consumo de energía es menor.
2. ¿Qué es la distorsión armónica y porque es ocasionada?
Es cuando la señal de salida de un sistema no equivale a la señal que entró en él. Esto
repercute en la onda, porque hay equipos que introducen armónicos que no estaban en la
señal de entrada. Estos armónicos son múltiplos de la señal de entrada, esta distorsión no
es tan disonante y es más difícil de detectar.
Casi siempre son ocasionados por cargas no lineales en la industria como variadores de
velocidad de motores los cuales son utilizados en sistemas de calefacción y aire
acondicionado. Si en un sistema no lineal se introduce un tono de frecuencia, en la salida
se tendrá ese mismo tono y, sumado a él, otros tonos de frecuencia llamados armónicos
del tono fundamental.
3. ¿Qué son las fluctuaciones de tensión mencione los tres tipos que existen
esquematice?
Las fluctuaciones de tensión, entre las cuales se encuentra el parpadeo (flicker), es uno de
los mayores problemas de regulación de tensión en la industria eléctrica que se refleja en
costos y por ende precios. Las variaciones de tensión tienen una duración entre varios
milisegundos y una o dos décadas de segundos. Su amplitud de variación no supera ± 10%
del Vn.

 Corte de energía. Desaparición absoluta de la energía eléctrica.

6
  Caídas de voltaje (sag ó dip). Caídas del voltaje nominal durante cortos períodos.

 Pico de tensión. Es un fuerte aumento instantáneo en el valor del voltaje. Este pico
tiene características de impulso en la corriente eléctrica. Es producido por ejemplo
luego de la caída de un rayo en zonas cercanas.

4. ¿Qué son los armónicos?

Las cargas no lineales tales como: rectificadores, inversores, variadores de velocidad,

hornos, etc; absorben de la red corrientes periódicas no senoidales. Estas corrientes están
formadas por un componente fundamental de frecuencia 50 ó 60 Hz, más una serie de
corrientes superpuestas de frecuencias, múltiplos de la fundamental, que denominamos
ARMÓNICOS ELÉCTRICOS, que generan costes técnicos y económicos importantes.
El resultado es una deformación de la corriente, y como consecuencia de la tensión,
conlleva una serie de efectos secundarios asociados.

7
 5. ¿Por qué son causados los armónicos y que problemas causan a nuestra
instalación?

En general, los armónicos son producidos por cargas no lineales, lo cual significa que su
impedancia no es constante (está en función de la tensión). Estas cargas no lineales a
pesar de ser alimentadas con una tensión sinusoidal adsorben una intensidad no
sinusoidal, pudiendo estar la corriente desfasada un ángulo respecto a la tensión.

Existen dos categorías generadoras de armónicos. La primera es simplemente las cargas

no lineales en las que la corriente que fluye por ellas no es proporcional a la tensión.
Como resultado de esto, cuando se aplica una onda sinusoidal de una sola frecuencia, la
corriente resultante no es de una sola frecuencia. Transformadores, reguladores y otros
equipos conectados al sistema pueden presentar un comportamiento de carga no lineal y
ciertos tipos de bancos de transformadores multifase conectados en estrella-estrella con
cargas desbalanceadas o con problemas en su puesta a tierra. Diodos, elementos
semiconductores y transformadores que se saturan son ejemplos de equipos generadores
de armónicos, estos elementos se encuentran en muchos aparatos eléctricos modernos.
Invariablemente esta categoría de elementos generadores de armónicos, lo harán siempre
que estén energizados con una tensión alterna. Estas son las fuentes originales de
armónicos que se generan sobre el sistema de potencia. El segundo tipo de elementos que
pueden generar armónicos son aquellos que tienen una impedancia dependiente de la
frecuencia.

Los principales efectos de los armónicos de tensión y corriente en un sistema de potencia

se pueden citar:
 La posibilidad de amplificación de algunos armónicos como consecuencia de
resonancia serie y paralelo
 La reducción en el rendimiento de los sistemas de generación, transporte y
utilización de la energía
 El envejecimiento del aislamiento de los componentes de la red y, como
consecuencia, la reducción de la energía

6. Si midiéramos los armónicos en el tablero principal dela escuela de ingeniería

Eléctrica y el resultado de esta lectura con el analizador redes fluke 434, nos
muestra una señal sin distorsión, que señal esperaríamos, como resultado: una
componente, varios componentes o ningún componente explicarlo mediante un
gráfico de amplitud Vrs frecuencia.

8
Se esperaría una componente con el 100% de amplitud y las demás a 0 porque una onda
senoidal pura empieza a distorsionarse cuando se le añaden señales de mayor frecuencia
entonces la única componente vista desde la pantalla representa el total de la onda
senoidal pura sin distorsión.

7. Las compañías Eléctricas, a menudo cobran a los clientes industriales tomando el

valor más alto de utilización media de la energía durante una franja de tiempo
¿Esta franja de tiempo de cuánto es y se mide en horas minutos o segundos
Explique y esquematice mediante un gráfico?

Las compañías eléctricas utilizan como unidades de medición el kW/h y a partir de estas
mediciones sacan los costos mensuales para cada cliente, las gráficas de consumo de un
día lucen de la siguiente manera:

9
 8. ¿Qué es un transitorio y que problemas presentan nuestros equipos al ocurrir un
evento de esta naturaleza?

Es aquella respuesta de un circuito eléctrico que se extingue en el tiempo, en

contraposición al régimen permanente, que es la respuesta que permanece constante
hasta que se varía bien el circuito o bien la excitación del mismo.
Entre los problemas que presentan nuestros equipos están los siguientes:

 Encendido. Transitorios en las líneas de alimentación pueden destruir algún

componente. En los amplificadores operacionales o circuitos como puede
presentarse el fenómeno de Latch-up.
 Conmutación de inductancias: Relés, motores, actuadores electromagnéticos... Son
peligrosos para el elemento de potencia que los gobierna. Se suelen proteger con
diodos.
 Líneas de transmisión. En líneas de transmisión incorrectamente adaptadas se
producen reflexiones que, en el caso de circuitos digitales, se comportan como
transitorios. También estas líneas son susceptibles de captar ruidos de diversa
procedencia que se acoplan a ellas llevando la señal fuera del margen de
funcionamiento. Algunas familias digitales incluyen clamp diodes para proteger las
entradas de estos transitorios.

9. ¿Cuál es la diferencia entre voltaje nominal y voltaje de utilización?

Se debe diferenciar entre la tensión suministrada por la fuente (tensión nominal) y el
empleado por el equipo (tensión de utilización), siendo que este último es 3%-5% menor
que el primero por caídas del mismo. Por ejemplo, los motores que se conecten a una red
de 208 V nominales pueden tener entre sus bornes, tensiones de hasta 200 V.

10. ¿Qué es un perfil de carga y para que se utiliza?

Esencialmente es una cartografía de punta y la demanda de electricidad a lo largo de un

período de tiempo especificado. Las variables de los equipos de generación eléctrica,
suministro equitativo, y los sistemas de comercialización de la energía son todas
dependientes de la grabación precisa de un perfil de carga eléctrica.
Se utiliza para obtener las medidas horarias de los consumidores de un determinado tipo,
a partir de registros de medida no horarios.

10
 11. ¿Qué son los flicker?

Percepción de la variación de la luminosidad de una lámpara, ocasionada por

fluctuaciones de tensión en la red eléctrica. Depende fundamentalmente de la amplitud,
frecuencia y duración de las fluctuaciones de tensión que lo causan.

12. ¿Qué nos muestra una pantalla de tendencia en el analizador Fluke 433/434?
Registra las lecturas de las fluctuaciones que se presentan, muestra la potencia, energía y
además los armónicos, flicker, V/Hz/A y corrientes de arranque, duración estimada,
corriente máxima, corriente nominal, umbral e histéresis. La corriente máxima determina
la altura vertical de las ventanas de visualización de la corriente. El umbral es el nivel de
corriente que activa la captura de la tendencia. La duración estimada abarca el intervalo
entre el disparo y el momento en que la corriente desciende al valor indicado por la
histéresis. En la pantalla de tendencias, se señala entre dos marcadores verticales. El
encabezado de la pantalla muestra el Rms de todos los valores Rms durante la corriente
de arranque.

13. REALIZAR ANÁLISIS DE RESULTADOS OBTENIDOS: Con los datos proporcionados,

de una medición de potencia y energía realizada en el tablero principal de la
escuela de ingeniería eléctrica (Descargarlos del sitio de la asignatura), realizar
un análisis en cualquier software de preferencia (Excel, Matlab, Octave etc.)
para:
Mostrar el perfil de carga de la medición completa (semanal).

Perfil de cargas de todos los

dias
12
10
8
6
4
2
0
-2
5/12/15 5/11/15 5/10/15 5/9/15 5/8/15 5/7/15 5/6/15
8:40 7:40 6:40 5:40 4:30 3:30 2:30

AP(kW)Pro[kW] BP(kW)Pro[kW] CP(kW)Pro[kW]

11
¿En qué periodo de tiempo se consume mayor energía?

Se consume mayor energía en la noche, entre el período comprendido de las 7:40 pm a

8:40 pm y esto es debido a todas las luces y luminarias que se encienden para poder ver
en la oscuridad.
¿En qué periodo de tiempo se consume menos energía?
Se consume menos energía en la mañanita, en el período comprendido de las 6:40 am a
7:40 am y esto es debido a que no hay nadie en la escuela gastando energía, también
porque no hay ninguna luminaria o foco encendido.
¿Cuál es el pico máximo de potencia y en qué tiempo ocurrió?
Como se puede observar en las gráficas el día en el cual se obtiene mayor potencia de las
fases es el 11/5/2015 Buscando en la tabla nos da que el valor más alto se da exactamente
en 5/11/15 16:20 por la fase B.
Para poder hacer un mejor análisis de consumo en el tiempo se agregan más subdivisiones
en el tiempo resultando el grafico siguiente y se agrega una nueva grafica que será la
suma de las potencias dadas por las tres fases.

25

20

15

10

-5

AP(kW)Pro[kW] BP(kW)Pro[kW] CP(kW)Pro[kW] Suma

12
Con el cual se puede observar que en todos los días el mayor consumo va desde las 10am
hasta 6pm y el menor consumo de energía se da desde las 7pm hasta las 9 am, además la
máxima potencia registrada por la suma de las fases es de 22.358 el 6/5/2015 a las 16:20.

Si me pidieran averiguar cuantos KVA, se están consumiendo de una subestación de 150

KVA, que se está sobrecalentando que medidas debería realizar con el analizador
explique.

Si un transformador se calentase sería necesario medir la potencia que está ejerciendo, ya

que el calentamiento demuestra una sobrecarga del transformador, lo que podría dañar el
aparato.
Cuanto es el consumo de energía eléctrica Semanal en la EIE; Estime el valor mensual y
su correspondiente valor monetario a cancelar a la Distribuidora.

Es la sumatoria de las mediciones de potencia multiplicado por un delta de tiempo de 10

minutos equivalente a 0.000992 semanas. Consumo semanal = 5587.48614 *0.000992
5587.48614𝑥103 𝑥0.00092(W/semana) =5140.487 W/sem Consumo mensual =5140.487
W/sem* 4 sem/mes=20561.9489216 W/mes= 20.56 kW/mes.

14. ¿Qué es el factor de potencia?

El Factor de Potencia (FP) es la relación entre las Potencias Activa (P) y Aparente (S). Si la
onda de corriente alterna es perfectamente senoidal, FP y Cosφ coinciden. Es la relación
entre la energía que se convierte en trabajo y la energía eléctrica que un circuito o
dispositivo se consume.

Si la onda no fuese perfecta S no estaría únicamente compuesta por P y Q, sino que

aparecería una tercera componente suma de todas las potencias que genera la distorsión.
A esta componente de distorsión le llamaremos D.
Supongamos que en la instalación hay una Tasa de Distorsión Armónica (THD) alta y
debido a que hay corrientes armónicas. Estas corrientes armónicas, junto con la tensión a
la que está sometido el conductor por el fluyen da como resultado una potencia, que, si

13
fuese ésta la única distorsión en la instalación, su valor se correspondería con el total de
las distorsiones D.
El Cosφ (Coseno de φ) no es más que el coseno del ángulo φ que forman la potencia activa
(P) y la aparente (S) en el triángulo de potencias tradicional.
El valor del f.d.p. viene determinado por el tipo de cargas conectadas en una instalación.
De acuerdo con su definición, el factor de potencia es adimensional y solamente puede
tomar valores entre 0 y 1 (cos(φ)). En un circuito resistivo puro recorrido por una corriente
alterna, la intensidad y la tensión están en fase (φ = 0), esto es, cambian de polaridad en el
mismo instante en cada ciclo, siendo por lo tanto el factor de potencia es 1.

15. En que rango debe de andar el FP para que el consumidor no deba de ser
penalizado por la compañía distribuidora.
El consumidor debe de andar entre un 0.95 como mínimo a un 1 como máximo en su
factor de potencia, porque si el F.P. está debajo de 0.95, será penalizado por la compañía
distribuidora.

14
 CONCLUSIONES

 El realizar una mala conexión del analizador de calidad de energía con la

instalación que se quiere medir, provocará que el dispositivo se dañe y que las
mediciones no sean correctas, como se comprobó en el laboratorio.

 Nunca tocar las barras del tablero estando el circuito energizado ya que puede
generar una descarga y como nosotros (las personas) no estamos polarizados ni
tenemos red de tierra interna, esa descargar significa casi la muerte.

 Al ser la conexión de la subestación estrella-estrella aterrizada, esto quiere decir

que por el neutro hay paso de corriente, y dicha corriente sería la corriente
desbalanceada del sistema.

 Para tener una tendencia verídica de los resultados de una instalación, es

necesario hacer varias mediciones al día por varios días.

15
 BIBLIOGRAFÍA

Mediante libros:

 A.J. Conejo, J.M. Arroyo, F. Milano, N. Alguacil, J.l. Polo, 2007 Instalaciones
eléctricas, primera edición, Mc Graw Hill.

 N. Bratu y E. Campero 2007. Instalaciones Eléctricas Conceptos Básicos y Diseño 2°

edición Alfaomega

Mediante internet:

 https://es.wikipedia.org/wiki/Valor_nominal

 https://es.wikipedia.org/wiki/Electricidad_dom%C3%A9stica

 http://www.disnorte-dissur.com.ni/perfil-de-carga.html

 http://padeepro.com/pdf/PaperVisordeCargaV5.pdf

 http://www.enervia.com/documentacion/Res30Dic02_Perfiles_energia.pdf

 http://dspace.ups.edu.ec/bitstream/123456789/2142/14/UPS-GT000154.pdf

16
 ANEXOS

 ANALIZADOR DE CALIDAD DE ENERGÍA FLUKE 434

 SUBESTACIÓN ELÉCTRICA DE LA ESCUELA DE INGENIERÍA ELÉCTRICA

17
