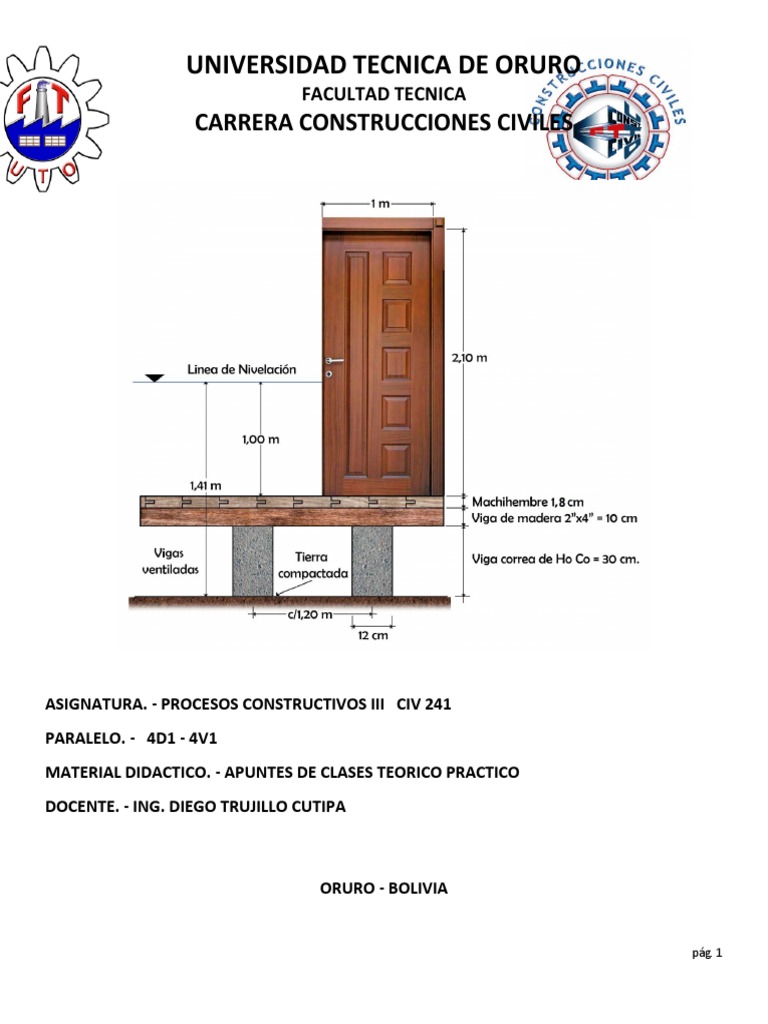

UNIVERSIDAD TECNICA DE ORURO

FACULTAD TECNICA
CARRERA CONSTRUCCIONES CIVILES

ASIGNATURA. - PROCESOS CONSTRUCTIVOS III CIV 241

PARALELO. - 4D1 - 4V1
MATERIAL DIDACTICO. - APUNTES DE CLASES TEORICO PRACTICO
DOCENTE. - ING. DIEGO TRUJILLO CUTIPA

ORURO - BOLIVIA

pág. 1
PROCESOS CONSTRUCTIVOS III CIV 241
CONTENIDO MINIMO Y ANALITICO
CALCULO DISEÑO Y EJECUCION
CAP.1. REVOQUES

1.1 Revoques de paramentos de adherencia directa e indirecta.

1.2 Materiales utilizados áridos y aglomerantes, mezclas graso y magro.

1.3 Revoques sobre paramentos de muros de ladrillo.

1.4 Enfoscado y ejecución de maestras.

1.5 Revoque con mortero.

1.6 Revoque a la cal.

1.7 Revoque raspado.

1.8 Revoque enyesado.

1.9 Revoque de cielo raso.

1.10 Revoque de cielo falso

1.11 Influencias del medio ambiente y patológicas.

1.12 Cálculo e insumo de materiales y MDO.

CAP.2. PISOS

2.1 Definición y clases de pisos.

2.2 Pisos de machihembre, cepillado lustrado.

2.3 Pisos de concreto enlucido.

2.4 Pisos de hormigón armado.

2.5 Pisos de parquet sobre losa, cepillado lustrado

2.6 Pisos de baldosa cerámica.

2.7 Pisos de vinilo / concreto.

2.8 Pisos alfombrados.

2.11 Influencias del medio ambiente y patologías.

2.12 Cálculos e insumos de materiales y MDO.

CAP.3. REVESTIMIENTOS.

3.1 Definición de revestimientos de paramentos de adherencia directa e indirecta.

3.2 Revestimientos con yeso sobre entramado de madera.

pág. 2
3.3 Revestimientos sobre madera y metal.

3.4 Revestimientos a la cal en fachadas.

3.5 Revestimientos con azulejos

3.6 Revestimientos con madera/hormigón armado u otro material.

3.7 Revestimientos con papel interiores.

3.8 Revestimiento exterior con piedra cerámica.

3.9 Revestimiento esgrafiado.

3.10 Influencia del medio ambiente y patologías.

3.11 Cálculos e insumos de materiales y MDO.

CAP.4. PREFABRICADOS.

4.1 Definición y clases de prefabricados.

4.2 Losetas de hormigón.

4.3 Baldosas de hormigón.

4.4 Plafones de yeso.

4.5 Tejas de hormigón.

4.6 Bloques de tierra estabilizada.

4.7 Viguetas prefabricadas.

CAP.5. AZOTEAS Y TERRAZAS

5.1 Definición y diferencias entre azotea y terraza.

5.2 Azoteas con entramado de madera y rasilla con mortero de cal arena.

5.3 Azoteas sin cámara de aire.

5.4 Azoteas con cámaras de aire.

5.5 Azoteas según su uso ajardinado.

5.6 Terrazas construidas en situ.

5.7 Influencias del medio ambiente y patologías.

CAP.6. MOLDURAS.

6.1 Definición y clases de moldes.

6.2 Moldes de tierra, yeso y plastoformo, madera, plástico y metal.

6.3 Molduras Greco Romanas.

6.4 Molduras Jónicas.

6.5 Molduras Dioricas.

pág. 3
PONDERACIONES

PRACTICAS .-25% .-EXAMEN PARCIAL.-35% .-EXAMEN FINAL.-40%

BIBLIOGRAFIA

TECNICAS CONSTRUCTIVAS DE G.BAUD

TECNICAS CONSTRUCTIVAS DE CEAC

TECNICA Y PRACTICA DE BRUGER ESCUELAS LATINO AMERICANAS 12 TOMOS ARGENTINA

BIBLIOTECA DE LA CONSTRUCCION EDITORIAL OCEANO CENTRUM.

MANUAL DE PROCESOS CONSTRUCTIVOS DEL ING. TRUJILLO CUTIPA DIEGO

PREAMBULO DEL DOCENTE

¿SERA QUE PUEDO APRENDER PROCESOS CONSTRUCTIVOS?

Procedimientos Constructivos que quieras analicemos paso a paso.

Ahora, que ya conoces la verdadera importancia de dominarlos.

Más concretamente, ¿Cómo aprendo Procesos Constructivos?

Pues como siempre es importante no partir de cero, una cosa es no contar con experiencia, pero desde el
principio debemos ir cargados de: Humildad y Actitud

PROCEDIMIENTO CONSTRUCTIVO III

OBRA FINA
CONCEPTOS PRELIMINARES. – En esta asignatura de procedimientos constructivos III se refiere a toda la Obra Fina de una
edificación o vivienda después de haber avanzado previamente procesos constructivos II considerado Obra Bruta en
nuestro medio

REVOQUES. - UNIDAD M2
Definición. Se define revoque como un medio de recubrimiento y protección a toda clase de muros tanto del lado exterior
e interior es decir los dos lados de dicho muro contra las inclemencias del tiempo, considerado también como un
revestimiento, utilizando diferentes materiales áridos y aglomerantes y otros.

pág. 4
Tipos de muros:

muro de ladrillo muros de piedra Muro de adobe

Clases de revoques. - Existen dos clases de revoques uno de manera directa y revoque de manera indirecta

Revoques de manera directa. - Este revoque se realiza sobre muros de ladrillo previamente siguiendo un tratamiento de
acuerdo a normas y procedimientos de ejecución

Revoques de manera indirecta. - Se realiza sobre muros de piedra y adobe. Previamente siguiendo un tratamiento
diferente en ambos casos para su mejor adherencia en dicho muro para este cometido se utiliza la preparación de:

mortero que es la mezcla de arena, cemento y agua dosificando en diferentes proporciones de acuerdo al tipo de obra a
realizar

Mortero de cal o ‘’bastardo’’ es la mezcla de arena, cal, reforzado con pisca de cemento y agua, que se aplica, en una o
más capas, a un parámetro dado.

El mortero con cemento proporciona al acabado del revoque, y la cal flexibilidad y en función de la proporción de cada
uno de estos componentes, se potencia la citada característica.

Mortero chamborneado.- Es la mezcla de tierra cernida más yeso, mesclada homogéneamente en seco en una proporción
1:2 – 1:3 para luego utilizar esta mescla en proporciones variadas en muros de ladrillo, muros de adobe la dosificación
debe de ser de consistencia blanda para lo que se añade agua de acuerdo a requerimiento, este mortero tiene la finalidad
del fraguado y endurecimiento rápido lo que facilita el enyesado de manera continua apenas es concluida con el revoque
Chamborneado tiene buena adherencia en el muro de adobe y ladrillo u otro material por lo que es muy utilizada en la
construcción de viviendas económicas dicho mortero, solo se debe utilizar en muros interiores en viviendas urbanas y en
la construcción de viviendas ecológicas de campo caso viviendas del centro Minero siglo XX, Escuela de San José de la
Ciudad de Oruro son construcciones ocultas que se realizan para abaratar el costo del cemento y también para tener un
mayor rendimiento con la mano de obra este mortero de tierra con yeso endurece máximo a los 10 minutos para luego
realizar el enyesado encima de este revoque , generalmente se lo trabaja por las noches para que no sea sorprendido por
el supervisor de obras y también para ganar mayor tiempo en el plazo de la ejecución de obras que se da, la tierra a utilizar
debe ser de granulometría variada ,que pase el tamiz nº4 debe estar libre de substancias orgánicas y también se puede
enlucir con este material por consiguiente la tierra debe ser fino y afinado con plancha de albañil para luego del secado
recibir una mano de pintura para que se impermeabilice pintura caseína esta para viviendas ecológicas .

PROCEDIMIENTO CONSTRUCTIVO DE UN REVOQUE CON MORTERO DE MANERA DIRECTA

pág. 5
Norma de espesor de revoque 1 – 1.5 cm de acuerdo al pliego de especificaciones técnicas.

1er. PASO. - Verificar la verticalidad del muro o paramento a revocar que consiste en lanzar la
plomada desde la parte superior del muro en ambos extremos y esta debe balancearse un
milímetro y se dice que el muro está construido en plomada.

2do.PASO. - Se toma 4 clavos de 2.1/2’’ y se clava uno en cada esquina del paramento del muro
dos en la parte superior y dos en la parte inferior separadas a cada
10Cm – 15 cm del borde las esquinas, para luego hacer correr una
lienza de PVC de espesor 0,75mm o con hilo de algodón de espesor

1,2mm tesar bien y darle a la lienza el espesor

del revoque a recibir esto en ambos extremos de la parte superior, para
luego lanzar la plomada de la rasante de la lienza
superior a la rasante de la lienza inferior.

(Ojo en el desplazamiento de la lienza horizontal

no debe interferir salientes del muro de ser así
aumentar el espesor del revoque en el muro a
través de hacer correr la lienza del clavo ya sea sacando o introduciendo
dicha lienza)

3er.PASO.-Sacar botones con mortero o yeso con enchapes de teja,etc. de 7cm.de largo por 5 cm.de ancho y espesor del
revoque dado en el pliego, en los extremos y a cada 1,50 m de distancia ,tanto en la parte superior como en la parte
inferior ,estos botones deben estar entregados en la linea razante de la lienza si choca raspan con herramientas de
trabajo.

4to.-PASO.- Sacar maestras o guiaderas llamados tambien bastones con

mortero atraves de los botones
ya sacados con anterioridad en
forma vertical utilizando reglas
de madera de seccion de 2”por
3” o perfiles de 30 por 50 mm de
tamaño variable , para luego
realizar el revoque propiamente
dicho de manera directa sobre
todo muros de ladrillos, tabiques previamente realizando limpieza del muro y luego regar con agua humedeciendo el
pág. 6
muro y luego de realizado el revoque se debe realizar el curado correspondiente a las 12 hrs.Regando con agua de 2 a 3
veses por dia dicho revoque y de esta manera se fortifique dicho revoque de mortero y tenga mayor adherencia y
consistencia es decir dureza

EJEMPLO:
CALCULO DE INSUMOS DE UNA PRACTICA REALIZADA EN M2 DE UN REVOQUE SOBRE UN MURO DE LADRILLO YA
REALIZADO EN HOSPITAL OBRERO QUE NO SE ENCUENTRA EN PLOMADA

Fijese en la parte superior del muro el revoque debe ser de espesor 1,5 cm
maximo y la lienza se coloco con ese espesor sujeto al clavo de 2,1/2”al lanzar
la plomada de lienza a lienza parte inferior la plomada se alejo bastante
midiendo 6cm. Al obrero no le queda mas que introducir la lienza del clavo
superior en ambos extremos 1 cm y en la lienza de abajo ahora es de 5 cm es
decir que se redujo de 6 a 5 cm de espesor, bajo la vigilancia del residente de
obra el debe estar enterado lo que esta haciendo el obrero para asi reclamar
en costo por m2 de dicho revoque porque va entrar mas material es decir mas
arena mas cemento y tambien el tiempo de ejecucion en el revoque
rendimiento superior la lienza

5,5𝑐𝑚
0,5𝑐𝑚 + 5𝑐𝑚 = 2
= 2,75𝑐𝑚 NUEVOESPESOR
2,75𝑐𝑚
⇒ 1,5𝑐𝑚
= 1,83 𝑣𝑒𝑐𝑒𝑠 𝑠𝑢𝑏𝑖𝑜 𝑒𝑙 𝑒𝑠𝑝𝑒𝑠𝑜𝑟 de 1,5cm

Si por m2 se cancela 35 bs y en la ejecución de un revoque sobre un muro en plomada de 6 m de largo por 3 m de alto
(espesor del revoque 1,5 cm del pliego de especificaciones técnicas) entonces el área es de 18 m 2, por consiguiente.

18m2 * 35 bs = 630 bs. Entonces 18 m2 * 1,83 veces = 32,94 m2, por tanto:

32,94 m2 * 35 bs = 1152,9 bs. Diferencias 1152,9 – 630 = 522,90 bs que se

perdería si solo trabajamos sin tomar en cuenta el desnivel vertical en que se
encontraba el muro para hacernos cancelar por la diferencia de espesores
recurrimos a la legislación de la construcción y por intermedio de esta al
ministerio del trabajo ocurre a veces que las empresas constructoras pueden
entrar a trabajar solo la obra fina en una edificación

De ahí que toda empresa constructora siempre tiene que estar asesorado con
su abogado para hacer el reclamo correspondiente de estos trabajos malos
realizados en la obra bruta y muchas veces la Empresa Constructora no reclama e indica no se gana, salí en pérdida, etc.

Cálculo de insumos para dicho muro de ladrillo con des plome

Revoque en muro exterior Dosificación 1:5 consistencia Blanda método de FOND

CEMENTO. -1 x 0,47 = 0,47; - 1400/4,22 = 331, 75kg./m3.mor.x 0,54m3mor =179.15kg. cement

ARENA. -5 x 0,57 = 2,85; - 5/4,22=1, 18/m3.mor. x 0, 54m3.mor. = 0,63 m3 de arena.

AGUA 6 x 0,15 =0,90; - 0,90 x 1000/4,22 =213,27 litros/m3mor x 0,54m3mor=115,16 lts

pág. 7
RESUMEN:

Cemento 179,15 kg. /50kg/bol. = 3,58 bolsas de

cemento que se requiere.

Arena 0,63m3 /0,015m3/lata =42 latas de arena

Agua 115,16 lts / 15 lts/lata = 7,68 latas de agua

Que tal, si no entienden alguna cosita me preguntas

por tu grupo CIV 241

Ojo ya saben dosificar Uds. Dice dosf. blanda está más el 10% por perdidas del mortero en el

volumen 0, 54m3.mort.

De donde sale 0,54 m3 mort. – El muro es 6m de largo x 3m de alto = 18m2 x 0, 015m espesor
el mortero es igual 0,27m3 x 1,83 veces el espesor = 0.4941m3 x 1,10 = 0,54 m3 el volumen del
mortero que se requiere

Prueba. – 0,015m3 x 1,83 veces el espesor = 0,2745m3 este resultado multiplicamos x 18

m2=0,4941m3 más 10% entonces multiplicamos x 1,10 = 0,54 m3 por no estar en plomada.

Otra prueba. -si 6m x3m = 18m2 x 0,0 2,75 m N Esp = 0, 495 m3 x 1,10 = 0,54 m3

REVOQUE DE MANERA INDIRECTA SOBRE UN MURO DE ADOBE

Procedimiento constructivo.
Primer paso. - Realizar las canalizaciones horizontales y verticales de
las llagas de la colocación del adobe, utilizando para este cometido
una herramienta de trabajo la picotilla para luego: Segundo paso. -
Realizar incrustaciones de tasquiles de piedra (piedra astilla) tanto en
las llagas horizontales como verticales aseguradas con un combito de
3 lb de peso, para luego:

Tercer paso. - Colocar alambre tejido con coqueras de ¾ “tesar el

enmallado con tesadores una vez tezada clavar clavos de 2,1/2” o 3”
en caso que el paramento del muro no sea consistente espaciadas cada 60cm- 70 cm la colocación de los clavos debe estar
en forma de V una vez concluida:

Cuarto paso. -Se procede con el enfoscado que no es más que el castigado con mescla de mortero enriquecido con
cemento un tanto fluido esta debe ser realizada en todo el paramento a revocar previamente humedecida el muro cuando
el enfoscado está seca:

Quinto paso. -recién se procede al revoque propiamente dicho y esta sea de acuerdo a normas de ejecución, todo muro
revocado debe estar en plomada.

pág. 8
REVOQUE SOBRE UN MURO DE PIEDRA
Primer paso. -Previo al enfoscado se debe hacer una limpieza prolija de todo el muro o
lugar a revocar y luego ligeramente regar con agua anticipadamente para luego:

Segundo paso. - Seguir todos los pasos por norma al colocado de clavos, tesar la lienza
lanzar la plomada de acuerdo a norma Debe ser enfoscado con un mortero un tanto
fluido enriquecido con cemento esta debe ser la primera mano previamente para luego
de secar:

Tercer paso. -Recién se debe proceder al revoque propiamente dicho Dosificación

(variable)

1: 3 Blanda; 1: 4 Blanda; 1: 5 Plástica

CLASES DE REVOQUES

Existe dos clases de revoques sobre diferentes paramentos revoque grueso y revoque fino

REVOQUE GRUESO.
1.-Revoque grueso con mortero
mezcla de arena y cemento más agua
sobre muros de ladrillo, adobe,
piedra, ciclópeos. etc.
2.-Revoque grueso con mortero
bastardo mescla de arena cal
reforzado con cemento

3.-Revoques grueso cham borneado

mescla de tierra tamizada y yeso
dosificación 1:2 -1:3 sobre muros de
adobe y ladrillo

REVOQUE FINO.
Se realiza este trabajo en acabados de fachadas con mortero fino.

Primer paso. - Para el revoque fino con mortero se debe conocer bien la
calidad de la arena esta debe ser granítica de origen ígneo, la granulometría
debe ser fina y limpia.

Segundo paso. - Sus impurezas no debe ser mayor a 3 % de ser así lavar la
arena y hacer la prueba de calidad de la arena en la palma de la mano
estrujando con la yema de los dedos si tiene el crujido característico y deja
la palma de la mano relativamente limpia diremos que es buena arena.

pág. 9
Tercer paso. - Si agregamos un poco de agua y frotamos con la yema del dedo pulgar si esto no resiste y se deshace las
partículas de arena entonces diremos que la arena no es buena y es de mala calidad desechar dicha arena.

Cuarto paso .-Y de ser posible hacer uso de una probeta para determinar la
cuantía en impurezas porcentajes de la arena gruesa, mediana fina.

REVOQUE FINO CON YESO EN MUROS

INTERIORES
Primer paso. -Se realiza la compra del yeso previo calculo y esta sea de buena
calidad en nuestro medio tenemos varias clases de yeso, para este cometido
hacemos que el obrero haga la prueba del fraguado previa preparación de un
50% de yeso y 50% de agua en una cubeta, el fraguado debe ser de 3-5 minutos y el endurecimiento a los 7 minutos estos
vienen en bolsas que cuando no venden el yeso esta puede estar pasmándose dicho yeso con la humedad atmosférica
donde pierde su resistencia y se requiere mayor cantidad de yeso par su preparación y se vuelve anti económico

Segundo paso.- También nos interesa yeso fresco para la preparacion del yeso la fineza del yeso si es importante de
grano grueso y aspero no es bueno para el afinado.

Procedimiento constructivo previo al revoque propiamente dicho

Generalmente el revestimiento de yeso (revoque) viene por
pasos y es un proceso

primer paso. - Sobre ladrillo debe realizarse limpieza de los

rebalses del mortero endurecido de interior del muro realizado

Segundo paso. - Lanzar la plomada para verificar la verticalidad

del muro, clavar cuatro clavos 2 en los extremos de la parte superior y 2 en la parte inferior
separados del borde a los 10 cm . De acuerdo a norma.

Tercer paso. - lanzar la lienza atraves de los 4 clavos y esta debe correr no ser interferido por ningún rebalse del mortero
del muro o el muro mismo en la parte horizontal del recorrido de la lienza de acuerdo al espesor del revoque que debe
ser desde 5mm hasta12mm, para luego sacar botones de yeso separadas cada 1.20m a 1-50 m de preparación fuerte es
decir 60% de yeso + 40 % de agua, Previamente humedeciendo el muro lugar del botón ojo el botón también debe dejar
correr la lienza de acuerdo al espesor de dado

Cuarto paso. - Sacar líneas maestras verticales con yeso de

preparación fuerte tomando referencia de los botones con
yeso, que están distribuidos uniformemente previamente
humedeciendo el muro relativamente mojado para luego
sacar maestras o guiaderas utilizando como herramientas
,palustre, badilejos o frotachos (talocha) y una regla de
madera o perfil tubular de 30 x 50mm

Quinto paso. – Se humedece todo el muro a revocar con yeso no muy saturado debe ser relativamente humedo para
luego realizar la:

pág. 10
 Primera mano.-El revocado del muro de yeso debe ser de preparación fuerte es decir
60% de yeso + 40% de agua esta preparación diluida puede ser en una batea llamada
“pastera”, o en un balde de construcción, la preparación del yeso debe fraguar en un
tiempo de 3minutos a 5 minutos máximo mucho depende de la temperatura del agua
si el agua esta fría esta tardara más tiempo, la temperatura ideal para un fraguado
debe estar entre 12ºC -35º C ,cuando excede la temperatura del agua el yeso tiende a
perder fuerza de resistencia o tiende a ser pasmado cuando se hace calentar al agua en el invierno y vaporizando hacen
la aplicación del yeso para este cometido se debe agregar un poco de agua fría y mantener la temperaturas indicadas
también ocurre esto cuando el obrero es lento en la aplicación del yeso y para utilizarlo trata de amasar o ablandar el
yeso que está ya en estado de endurecimiento en el recipiente o el agregar agua en el estado de endurecimiento no es
bueno. La aplicación de la primera mano se lo realiza con una talocha(frotacho) de madera de acuerdo a la técnica del
obrero utilizar herramientas de trabajo, para luego utilizar la regla de madera aristosa o perfil metálico tubular de 30mm
x 50mm de sección, hacer correr la regla asentando en las maestras raspando las demasías del yeso colocadas en el muro,
el raspado debe tener sonido metálico

Segunda mano. – Preparación del yeso tamizado (cernido) en un 50% de agua + 50% de
yeso en un recipiente de preparación, para luego del fraguado comenzar al planchado
encima de la primera mano o del revoque grueso con la llana(plancha) metálica
comenzando la aplicación de abajo asía arriba sin interrupción de la aplicación sin dejar
empalmes el obrero debe tener destreza en la aplicación del yeso y ser rápido, el yeso no
espera la cuantía de la preparación debe ser de acuerdo a los detalles de aplicación del
enyesado.

Tercera mano. – Consiste en el afinado o acabado total del enyesado llamado también aplicación de la pasta de yeso o
pasmado que consiste en la preparación diluida de un 70% de agua + 30% de
yeso tamizado que pase el tamiz 200 diluido ambos se deja reposar a
temperatura normal debe de fraguar de 8 a 10 minutos a los 4 minutos debe
haber una interrupción en el fraguado para hacer un batido violento desde la
base del recipiente el objetivo de esta operación es que fragüe de manera
homogénea ,porque habiendo hecho reposar ,las partículas pesadas asientan en
la base y no fragua hasta la altura de la preparación y agitándolo se consigue
que esta fragüe todo el preparado y este como
mantequilla lista para la aplicación en el enyesado y realizar un acabado impecable sin
magulladuras sin empalmes sin jaspes ni hendiduras en el revestimiento con yeso

En esta teoría del procedimiento constructivo

se utiliza el lenguaje técnico de la nomenclatura
de los materiales y herramientas sin olvidar la
designación boliviana, para su mejor
comprensión utilice el diccionario de
nomenclatura y designaciones del habla hispana de los materiales y
herramientas de construccion , es decir como ejemplo. -Talocha. Chile,
Perú, Argentina, Ecuador.- Frotacho Bolivia.

pág. 11
REVOQUE DE CIELO FALSO CON ENTRAMADO DE MADERA.
- UNIDAD M2
DEFINICION.

Se denomina cielo falso al

elemento constructivo situado
a cierta distancia del techo.

En nuestro medio existe dos

clases de cielo falso, uno con
entramado de madera y otra
con perfiles metálicos y
plafones de yeso u otro
material.

Se construye un cielo falso en viviendas económicas y también en los edificios en los baños y cocinas, y construido con
una estructura metálica utilizando perfiles en (L) y (T) para la colocación de plafones de yeso policarbonatos u otro material

En el espacio que queda entre el forjado y el cielo falso, denominado plenum, por lo general se disimulan imperfecciones
y da paso a las canalizaciones de las instalaciones de iluminación y climatización. Algunas veces es construido a cierta
distancia de la losa o forjado para bajar alturas en locales confines de diseño o de decoración.

FUNCIONES.
Permitir el paso libre de las
instalaciones, tanto de cableado como
de pequeños fluidos, evitando los
problemáticos pasos bajo el
pavimento.

Aislar térmicamente los techos para

evitar escapes de calor entre
viviendas. Se recomienda de
solidarizar el acabado de los techos
respecto a la estructura con tal de
evitar la fisuración ocasionada de la deformación de los techos.

pág. 12
 Entramado y
Vaciado de mortero
enmallado
(entortado)

Aplicación de
Instalación
yeso
de teja.

PROCESO CONSTRUCTIVO Y CALCULO DE INSUMO DE

MATERIALES DE UN CIELO FALSO CON ENTRAMADO DE MADERA
EJEMPLO PRÁCTICO. -Realizar El procedimiento constructivo y el cálculo de insumo de
materiales de un cielo falso de una vivienda que tiene la sala de 10 ff. de largo por 5 metros de
ancho ff, espesor de muro 15 cm todo el perímetro utilizar vigas de 2”x 4” y listones de 2” por
2”, malla de alambre tejido, clavos de 2,1/2” para el clavado de listones y para el re clavado de
la malla clavos de 1,1/2”, paja brava para el empajo nado una chipa hace 25 cuadros y el entortado una bolsa de yeso de
23 kg hace 12 cuadros y una bolsa de yeso de 50 kg hace en el enyesado grueso y revoque afinado de 1,2 m2.

PROCEDIMIENTO DE EJECUCIÓN:
1er paso. - Se debe realizar una nivelación con manguera en todas las esquinas
del ambiente salas, dormitorios cocinas, baños y pasillos, tomando en cuenta el
acceso de La puerta principal Living Run.

Para este cometido la manguera debe ser transparente y debe llenarse con agua
potable, libre de

impurezas y de burbujas luego en marcar a

una altura determinada en el marco de la
puerta y comenzar a nivelar en cada esquina, siempre tomando para la siguiente
nivelación referencia del anterior punto es decir hacer coincidir la línea de agua
que se encuentra en la manguera y esta debe estar estático con la marca y debe
decir marque al obrero y así pasar todos los ambientes. Una vez concluida solo la
nivelación viene el flechado horizontal.
pág. 13
En el muro con lienza de hilo de algodón de diámetro de 1,1/2mm esta lienza debe estar empapado con tierra ocre o
cualquier material que marque y se note en el muro la referencia horizontal y esto se debe realizar en todos los ambientes.

De esta nivelación se toma la altura del cielo falso y también nos sirve para realizar el piso del terminado del ambiente

utilizar vigas de 2”x 4”

2do paso. - Se debe calcular el número de
vigas que entra en el cielo falso por tanto
será:

10m - 0,30m = 9,70m -5 cm por es espesor de

la viga será = 9,65 m. Por norma cada viga
debe estar separada 50 cm en el cielo falso,
por tanto

(9,65 𝑚)/0,50𝑚 = 19,3 espacios diremos ≅ 19 + 1 extremo diremos que entra 20 vigas de 2”x 4”

Ahora el nuevo espaciamiento será (965 𝑐𝑚)/(19 ) = 51,7 cm que es el nuevo espaciamiento

3er.Paso. - Calculo en pies cuadrados del nº de vigas Utilizando nuestra formula

(𝑚𝑒𝑡𝑟𝑜 𝑥 𝑝𝑢𝑙 𝑥 𝑝𝑢𝑙 )/3,657 haber nos ubicáremos el ambiente tiene un ancho de 5m
ff con espesor de muro de 15 cm. Largo de la viga será entonces 5m - 0,15m será
igual a 4,85m colocada sobre la viga encadenada asentándose en ambos extremos a
7,5 cm le daremos 10cm más de Olga dura de asentamiento por tanto el largo de la
4,95𝑚 𝑥 2” 𝑥 4”
viga será: 4,95 m 3,657
x 20 vigas x 1,05% = 238 p2 en total en vigas de 2”x 4”
de L= 4,95m.

Estas vigas para su compra deben ser en los posible rectas madera del grupo intermedio Ej. - Madera almendrillo, laurel
y estas deben ser maderas frescas libres de enfermedades patológicas de termitas, apolilladuras, mohos etc. colocar cada
viga lomo arriba con el nuevo espaciamiento de eje a eje cada viga de madera, para el asegurado utilizar yeso más la
incrustación de tasquiles, y cada viga debe dejar correr la lienza que viene por debajo colocado para su alineación correcta.

4to.paso. –Cálculo de N.º de listones y Colocación de listones o listones de 2”x 2”

entranquillado.

Para este cometido se utiliza madera laurel fresco de 2” x 2” de sección y su colocación

es cada 50 cm. Entonces de 5mff, descontamos el espesor de los muros y el espesor de la
viga 5cm por tanto diremos 5m – 0,35 = 4,65m de eje a eje.

(465𝑐𝑚 )/50𝑐𝑚 = 9,3 ≅ 9 𝑒𝑠𝑝𝑎𝑐𝑖𝑜𝑛 + 1 𝑒𝑥𝑡𝑟𝑒𝑚𝑜 = 10 𝑙𝑖𝑠𝑡𝑜𝑛𝑒𝑠 ∴ 465𝑐𝑚/9 = 51,6 cm N.Esp.

CÁLCULO DE N.º DE LISTONES:

10 listones x 19 espacios = 190 listones, ∴ será: 51,6 cm - 5 cm = 46,6 cm de largo de cada listón entonces: diremos
(0,466𝑚 𝑥 2" 𝑥 2" )/3,657 x 190 pzas. x 1.05 = 101,69 p2, que entra en el entranquillado.

Total, de madera en p2 que entra por m2 del en el cielo falso. -

pág. 14
En vigas entra 238p2 en vigas + 101,69 p2 en listones = Total 339,69 p2

Área del cielo falso 9,70 m * 4,70 m = 45,60 m2 ,por tanto (339,69 𝑝2)/(45,60 𝑚2) = 7,55 p2/m2

5to. Paso. - Cálculo de N.º de clavos para el listonado o entranquillado.

Lados extremos, en el listonado entran 2 clavos por cada tranquilla,

tenemos 19 espacios por tanto 19 listones x 2 clavos = 38 clavos x 2
lados = 76 clavos de 2,1/2” de tamaño

Lados intermedios de las tranquillas entonces diremos de 10 listones

– 2 listones = 8 listones, en estos intermedios entra 4 clavos de 2,1/2” por listón, por tanto,
diremos 8 listones x 19 espacios(veces) x 4 clavos = 608 clavos + 76 clavos más

el 10%) x 1,10 = 752,4 clavos, se da el 10 % por perdidas.

≅ 752 𝑐𝑙𝑎𝑣𝑜𝑠 𝑑𝑒 2,1/2”.

6to.Paso. – si un Clavo de 2,1/2” pesa 3,2 gr. En 669 clavos cuantos kg, Pesa, ¿será una regla de 3 verdad?

(3,2 𝑔𝑟. 𝑥 752 𝑐𝑙𝑎𝑣𝑜𝑠 )/(1𝑐𝑙𝑎𝑣𝑜 ) = 2407 gr. ≅ 2,40 kg. De clavos de 2,1/2”

7to. - Paso. - En el proceso constructivo primero se debe clavar clavos de 1,1/2” en todo el perímetro del cielo falso,
separadas cada 10 cm para la sujeción de la malla de alambre tejido, entonces diremos

Lado horizontal del ambiente en

el plano. 10mff – 0,35m = 9,65m
≅ 965 cm /10cm = 96,5
clavos ≅96 + 1 extremo = 97
clavos x 2 lados = 194 clavos, por
una parte

8vo. paso. -Colocación de malla de alambre tejido, para la colocación de

alambre tejido se tiene que ver el rollo que tiene una leyenda dice la fábrica
corinsa de 90 yardas.

Entonces nos preguntamos cuantos metros tiene, si una yarda tiene 91cm entonces 90 yardas será: (90 𝑓𝑎𝑟𝑑𝑎𝑠 ∗
0,91𝑚)/(1 𝑦𝑎𝑟𝑑𝑎) = 81.90 m. que tiene el rollo. Y el ancho es de 1 m entonces diremos : 4,70𝑚/1𝑚 = 4,70 fajas o
tiras de corte de malla de alambre tejido diremos ≅ 5 cortes de 4,70m + 0,10m = 4,80 metros de largo cada corte para
que aumentamos estos 10 cm para dividirlo en 2 entonces será 5cm a cada lado esta demasía es para el tezado para
cuando solicite estirar la malla tejida ,si cortamos justo sin demasía ,es posible que se rompa dicha malla y luego estaremos
en dificultades.

El agarre o sujeción de la malla estará en los clavos de 1,1/2” previamente clavados en todo el perímetro del cielo falso y
esto se encuentra en el séptimo paso.

Una vez colocado la malla tejida o tendido de forma horizontal en el cielo falso, comenzamos con el hilvanado utilizando
2 tasadores manuales d𝑒 ∅ ¼”de fierro lizo construido artesanalmente, para luego proseguir con el costurado o cosido de
la malla tejida este tesado debe estar en su acabado como cuerda de guitarra.

pág. 15
9no. paso. – Re clavar todo el enmallado, que tiene la función de tesar cada cuadro y garantizar que no se forme bolsones
en el enyesado, en su acabado debe estar como una mesa de villar totalmente horizontal. Por tanto, en cada listón y viga
que forman los cuadros deben re clavarse en sesgo o inclinado llegando a la parte media en el listón arrastrando a la malla
para luego hacer un doble en L en la madera, de cada lateral del cuadro debe entrar tres clavos de 1,1/2” por cada cuadro
deberá entrar 12 clavos. Esta forma de clavar estira a la malla y obliga a un tesado óptimo para recibir el empajo nado,
tortada y luego en enyesado propiamente dicho

Cálculo de N.º de clavos y de peso en todo el reclavado. - Indicamos en el proceso constructivo que entra
12 clavos por cuadro por tanto el N.º de cuadros será de acuerdo al número de espacios ya calculados en las vigas 19
espacios y en el listonado 9 espacios por tanto diremos 19 x 9 = 171 cuadros x12 clavos =2052 clavos esto en el re clavado
+ el periférico será:

2052 + 194 = 2248 clavos +10%, entonces diremos 2248 *1,10 ≅ 2473 clavos de 1,1/2” ahora si un clavo pesa = 3 gr. En
2473 clavos ¿cuántos kg será?

Entonces diremos (2473 𝑐𝑙𝑎𝑣𝑜𝑠 ∗ 1,1𝑔𝑟. )/(1 𝑐𝑙𝑎𝑣𝑜 ) = 2720 gr. = 2,72 kg.

N.º de kg en clavos que entra por m2 de cielo falso.

En el listonado el clavado 2,40 kg. + 2,72 kg del re clavado =5,12 kg./ área (5,12 𝑘𝑔)/(45,60 𝑚2) = 0,11 kg/m2.

10mo. paso. - proceso constructivo tendido de paja en los cuadros de 50cmx 50 cm

tener una chipa de paja y cortar utilizando un hacha, o marimacho nunca se debe utilizar para el
corte de paja la sierra de corte de madera también se puede hacer uso la tapa de un turril y doblar
en dos ,una parte asentara en el suelo y en la otra se debe hacer unos pequeños despuntes
adentrados esto se hace con un palustre en el filo del turril y esto nos sirve para el corte de la
paja , realizaremos cortes de 30 cm con un empalme de paja de 5cm y debe subirse en
pequeñas chipas amarradas con alambre dulce ingresar por la escotilla dejada para el ingreso del eléctrico la colocación
de paja no debe ser esponjoso debe ser tenue o ralo de tal manera que en el entortado se ligue el yeso con la malla tejida
atreves de los rebalses de yeso y en estado fresco se debe alizar, en el enyesado debe ser consistente

Cálculo de N.º de chipas para la compra, si un fardo de paja hace 25 cuadros y171 cuadros cuantas se requiere.

Entonces (171 𝑐𝑢𝑎𝑑𝑟𝑜𝑠 𝑥 1 𝑐ℎ𝑖𝑝𝑎)/(25 𝑐𝑢𝑎𝑑𝑟𝑜𝑠 ) = 6,84 ≅ 7 chipas para la compra

Proceso constructivo del entortado. - La preparación del yeso debe ser fuerte, por norma el preparado del yeso
debe ser 50% de yeso + 50% de agua al decir fuerte debe
colocarse 40% de agua + 60% de yeso y diluirse ambos, el tiempo
de fraguado debe ser de 3- 5 minutos dependiendo de la
temperatura del agua al preparar un yeso fuerte el fraguado es
rápido y en el raspado del yeso tiene sonido metálico. En su
preparación debe ser libre de impurezas libre de grumos en el
entortado se sube y se prepara en cubetas metálicas o llamada
también balde de construcción. Esto por la estreches del espacio
para el entortado.

pág. 16
Cálculo de N.º de bolsas para la compra. - Si una bolsa hace 23 cuadros, entonces 171 cuadros
(171 𝑐𝑢𝑎𝑑𝑟𝑜𝑠 𝑥 1 𝑏𝑜𝑙𝑠𝑎 )/(23 𝑐𝑢𝑎𝑑𝑟𝑜𝑠 ) = 7,43 + 10% = 7,43 x 1,10 ≅ 8 bolsas, para la compra

Proceso constructivo del enyesado y cálculo de insumo de materiales en el cielo falso

En el proceso constructivo del enyesado lo primero también es clavar 4 clavos de 2,1/2”, clavadas a 15cm del extremo de
las vigas y los listones que conforman el perímetro del entramado de madera, para luego atirantar una lienza de PVC de
∅ 1,5-2mm ,esta lienza debe correr de acuerdo al espesor del revoque 10 - 15mm no debe interferir ningún entramado
de madera , para luego sacar botones cada 1,20-1,5m de distancia no debe ser cada 2m por ser muy pul- monero en la
operación del raspado del revoque existirá mayor cansancio y fatiga en el obrero entonces debemos cuidar también a
nuestra mano de obra es decir al obrero( albañil), una vez sacada y definida el espacio de cada botón se procede a sacar
las maestras siempre con yeso la preparación o dosificación será de 40% de agua + 60% de yeso esta dosificación es la

1ra mano que debe ser fuerte de fraguado de 3-5 minutos de pendiendo de la temperatura del agua, para este cometido
se utiliza talochas o frotachos, palustre o pato, cubetas, pasteras, baldes, reglas, con arista viva de madera, perfil metálico
tubular de sección 30x 50mm de largo máximo 2m para reglar, la

2da.Mano del enyesado encima de la primera su dosificación diluida debe ser agua 50% + 50% de yeso fino que pase el
tamiz 200 este cometido debe realizarse con una plancha metálica de albañil, el planchado debe ser de izquierda a derecha
manteniendo orden en la ejecución el afinado debe estar libre de empalmes, hendiduras, oquedades, jaspes y
salpicaduras.

3ra mano .-Debe ser la aplicación con pasta de yeso su dosificación es 30%de yeso fino + 70% de agua preparado y batido
en un balde de albañil para luego dejar decantar dando pequeños golpes alrededor del balde y luego se realiza el chumado
a otro recipiente limpio y su fraguado será de 8-10minutos ojo en el término medio de este tiempo se debe batir de
manera rápida lo preparado , ya que en principio del chumado igual se decantó el yeso por el exceso de agua, hacemos
este remover a medio tiempo del fraguado con la finalidad de que fragüe todo el volumen preparado luego ocurre que
ya no se decanta con esta pasta se da el toque final del acabado este acabado debe estar reluciente y limpio .Cálculo de
insumo de materiales del enyesado para nuestro ejemplo dado:

Una bolsa de yeso tiene 23 kg. Y esta hace 1,10 m2 de enyesado, si el área a enyesar es de 45,59 m2 entonces:
(45,59 𝑚2 ∗ 23𝑘𝑔)/(1,10 𝑚2) = 953,245 kg/23 kg/bol = 41,44 bolsas + el 10% por perdidas diremos:41,44 bolsas x 1,10
= 45,60 bolsas se requieren para el enyesado del cielo falso

Insumos por m2 de ejecución del enyesado, en el entortado entro 8 bolsas + 45.60 bolsas del cielo falso = 53,60 bolsas x
23 kg = 1232,8 kg , el insumo será: 1232,8𝑘𝑔/(45,59 𝑚2) = ( 27𝑘𝑔)/𝑚2

CIELO FALSO CON ENTRAMADO DE MADERA UTILIZANDO PLAFONES DE YESO

El proceso constructivo con entramado de
madera con plafones de yeso, todo el
procedimiento de ejecución normado que se
realizó hasta el entramado de madera para un
cielo falso con enyesado es válido, es decir 1ero
la nivelación, colocación de vigas de madera de
2”x3” o 2x4” rectas en lo posible cada 50cm y
también la colocación de tranquillas separadas
cada 50 cm de eje a eje y bien clavadas y la

pág. 17
colocación de toda el área debe ser una sola horizontalidad si hubiera entrantes y salientes habrá necesidad de colocar
puntales clavados abecés en la viga de la cubierta para bajar ciertas vigas o suspenderla con alambre de amarro doble o
triple. En estos cuadros de 50cm x 50cm se hace que se sujete el plafón con una separación mínima 5mm de plafón a
plafón para luego proceder al emboquillado

CIELO FALSO CON FERFILES METALICOS CON PLAFONES DE YESO,

POLICARBONATOS, VIDRIO
1ero.-La Nivelación de altura deseada del cielo falso para realizar la enmarcación o flechado correspondiente con tierra
ocre para la colocación del perfil metálico en L todo el perímetro debe estar
asegurada con tornillos de escarnio en el muro los perfiles intermedios
deben de ser en T formando cuadros de 50 por 50 cm donde vaya a asentar
el plafón generalmente se encomienda esta armadura con perfiles
metálicos al mecánico para que cada cuadro del perfil este en escuadra y
este tenga un buen acabado en especial la soldadura y el atirantado que
realizara para que tenga consistencia dicho entramado metálico.

1ero.- Un bastidor de aluminio de 50cm x 50cm con mariposas o seguros,

para el desmolde una vez vaciado

2do.-Se requiere un molde de goma o de vidrio catedral lo más usual en nuestro medio, vaselina liquida como desmoldan
te una cubeta para la preparación del yeso. Y yeso fresco Coboce

¿Cómo debo hacer el plafón? - Coloque el molde de vidrio catedral esta con figuras en una superficie horizontal, Pase el
desmoldante la vaselina liquida
con una brocha sobre el área
limpia del vidrio, para luego
colocar sobre esta el bastidor
metálico, ya se encuentra listo
para el colado del yeso,
previamente cortemos malla
tejida de 49 x 49cm con Olga dura
de 5mm en todo el perímetro,
preparamos el yeso fino Coboce de 40% de agua más 60% de yeso se diluye esta debe estar libre de grumos luego se vierte
al molde en el ínterin del fraguado en el molde se introduce la malla de alambre tejido, se realiza el alisado con una
pequeña regla para luego utilizar la plancha de albañil para dar un aspecto más presentable al plafón luego del
endurecimiento se procede a quitar el bastidor metálico aflojando las mariposas o los seguros luego quitamos el molde
de vidrio y tenemos ya construido el plafón de yeso.

PISOS.-Unidad M2
Generalidades.-Pisos son las partes que entran en la composicion del suelo propiamente dicho, que comprende el
envigado entramado de vigas, de madera ,hormigon armado,y el forjado que llena los vanos del envigado.

pág. 18
 Clasificacion de pisos.-Los pisos pueden clasificarse
,según el uso a darle y la clase de materiales
empleados de los señalaremos que; En nuestro medio
Oruro todavia se realiza los pisos de Machimbre ,Piso
de concreto,Piso de Parket,Piso Flotante ,Pisos
Metalicos o industriales, Pisos de ceramica Pisos
Alfombrados,y asi existe una infinidad de pisos todos
utilizan como unidad para realizar la obra el m2.

Comenzaremos el procedimiento constructivo y el

calculo de insumo de materiales por el:

PISO DE MACHIHEMBRE EN PLANTA BAJA

Realizar el procedimiento constructivo y el calculo de insumo de
materiales de un piso de machihembre ,para una ambiente de 12m(ii)
de largo por 6 metros(ii) de ancho ,utilizar vigas correa de de ho co
de ancho 12cm alto 30cm por norma colocadas C/1,20m ,utilizar
vigas de madera de 2” x 4” C/50cm y machihembre de 3” clavos de
2”

1º.-Paso.- NIVELACION tomando en cuenta el vatiente de la hoja de

la puerta principal osea el Living Rum recuerdas que para la
construccion del cielo falso realizamos la nivelacion esa nivelacion
enmarcada en la pared nos sirve para realizar y construir toda clase
de pisos de la hoja de la puerta si tuviera, vamos a disminuir

1.-El espesor del machihembre que es igual 18mm=1,8cm

2.-El espesor de laviga de madera que es de 2”x 3” o 2”x 4” tomemos este 4” = 10cm

3.-El espesor de la viga correa de HoCo (Hormigon Ciclopeo) = 30cm,es donde se apoya las vigas

Ahora hacemos la sumatoria de los 3 .- 1,8cm + 10cm + 30cm = 41,8cm

2dº.-Paso.-Preparacion del terreno en base a la nivelacion ,suponiendo que de la razante del vatiente de la hoja de la
puerta la nivelacion esta a los 100 cm de altura mas 41,8 cm es igual a 141,8cm ,entonces para la preparacion del
interior del ambiente en todo el perimetro que se encuentra del enmarcado se debe bajar 141,8cm y esto se marca en
una regla de madera o perfil tubular y hacer que el ayudante del obrero prepare el terreno entregando dicha
enmarcacion de regla, con la marca del flechado ¿entendido? Del terreno o suelo del ambiente aveces se realiza un
desmonte de tierra o a veces terraplenar y esta debe ser compactada ,el suelo de tierra debe estar expedito libre de
pág. 19
escombros totalmente niveladopara luego comenzar a la colocacion de las vigas correa tal como indica la Fig.

3er.-Paso. -Cálculo de N.º de vigas correa de HºCº. para su construcción, entonces tomamos el lado más angosto del
ambiente que es de 6m(ancho) menos el espesor de la viga correa
12cm es igual a 5,88m/1,20m = 4,9 espacios diremos equivalente a 5,
por tanto, el nuevo espaciamiento será: 5,88/5 = 1,176 m de eje a eje
para su construcción, el N.º de vigas correa será de 5+1extremo = 6
vigas correa de HºCº, de 12cm x 30 cm de alto, largo 12m

4to.-paso. –Compra de tablas para encofrado o utilizar formaletas

metálicas, las vigas correa siempre deben estar apoyados en los
extremos del largo del ambiente, si se tiene tablas de construcción no
habrá necesidad de comprar, sin embargo, diremos que no tenemos
podemos realizar la compra de 6 tablas de encofrado de 4m de largo y 30 cm de ancho espesor 1” copaiba o mapa Jo
comprar tablas en lo posible rectas y frescas sin enfermedades patológicas es decir, debe estar libre de mohos, termitas,
pudrición y otras el primer día puede se puede realizar ambos extremos, al día siguiente se realiza el desencofrado de
ambos para realizar la tercera viga correa de HºCº con las 6 tablas una vez armadas el encofrado, se comienza al colado
de un extremo y se termina suponiendo a las 12 del mediodía y por la tarde ya desencoframos y los laterales del colado
se sustentan solos y con las tablas de nuevo rápidamente se procede al armado de la 4ta correa ya que el cemento fragua
a las 2hrs y 15 minutos. Joven siempre se debe pensar para aprovechar el tiempo, pero también minimizar la compra de
tablas siempre con el afán de ganar dinero porque para eso estudiamos para mejorar nuestras condiciones de vida.

5to.-Paso. -Cálculo del volumen para la compra de Cemento, arena, grava y agua Vol. = 12m x 0,12m x 0,30m = 0,43m3 x
6 correas = 2,592m3 +10% = 2,85m3 si colocamos piedra desplazada el 50% será 2,85m3 x 0,50 =1,425m3 de piedra y 50%
de Ho que será igual a 1,42m3 de hormigón por tanto solo nos falta dosificar que puede ser 1:3:3 plástica. Que Uds. ya
saben.

6to Paso. – Calculo de Nº de vigas de madera para su compra: Entonces diremos: 12m – 0,05m = 11,95m/0,50m = 23,90
equivalente a 24 esp.

Por tanto, 1195cm /24 = 49.79cm Nuevo Espaciamiento (N.E) y el Nº de vigas será 24 +1 = 25 Vigas de 2” x 4” de 6m de
largo. El cálculo en P2 ya lo saben.

pág. 20
7mo Paso. Compra de vigas de madera de 2”x 4” de 6m de largo, estas vigas en lo posible deben ser rectas y libres de
enfermedades patológicas y sean de dureza intermedia ósea semi dura puede ser madera almendrillo, laurel, pino, etc. y
sean maderas frescas.

8vo paso. - Colocación de las vigas, estas deben colocarse transversalmente a las vigas
correa, primero colocaremos los extremos asentados en las seis vigas correa y luego
atirantar una lienza de hilo de PVC de los extremos sujetos a 2 clavos, luego colocar las
demás vigas entregando a la línea rasante de la lienza en ambos extremos de las vigas,
para luego asegurar con una fila de ladrillo Gambote sobre mortero en todo el largo de
ambos extremos ,previamente colocando con brea diluido con diésel llamado tiento los
dos extremos de las vigas solo el ancho del ladrillo con el afán de que no entre en pudrición
los extremos

Ahora en cada viga debe realizarse el asegurado con un estacado en ambos laterales de la viga

pág. 21
tal como indica la figura CON LA FINALIDAD SIEMPRE de asegurar y cada viga está asentada en las vigas correa de hormigón
y este bien estabilizado.

Colocación del machihembre de 3” y cálculo de

insumos de materiales
El ancho del machihembre es de 3” esto quiere decir que 3” x 2,54cm = 7,62 cm.

Cálculo del ancho útil en la colocación del machihembre 7,62cm – 1,2cm=6,42cm

Que es el ancho útil 6,42cm Tal como indica la FIGURA

Ahora en un metro cuadrado cuantas piezas entra 100cm/6,42cm = 15,576 pzas.

Cálculo en P2 de una pza. de machihembre de 1m de largo. 1m x 3” x 1” /3,657 = 0,82p2

0,82p2/pza. multiplicamos por el número de pzas agregamos más el 10% por cortes por tanto operamos:

pág. 22
0,82p2/pza. x 15,576 pzas x 1,10 = 14 p2 por m2 y comparamos con el libro es =14 p2

Cálculo total para la compra de machihembre para el ambiente de 12m x 6m = 72 m2 x 14 p2/m2= 1008 p2 de
machihembre que se precisa.

Cálculo de N.º de clavos de 2” y en peso si un clavo pesa 3,2 gr.

Proceso constructivo
Cuando se comienza a la colocación del machihembre esta, debe comenzarse de la puerta de entrada al inicio de la primera
fila debe tener 2 clavos en cada viga uno aplanada la cabeza que se lo clava por encima del primer machihembre en el
medio y el otro clavo se clava en sesgo es decir de manera inclinada sobre la lengüeta o macho ,la cabeza del clavo debe
profundizarse en su colocación con un punzón de tal manera que en la unión con el otro machihembre no perjudique en
toda colocación, las juntas deben estar perfectas bien yuxtapuestas unas con otras no deben estar abiertas las juntas
deben ser cerradas utilizando pedazos de corte de machihembre y golpes de martillo sobre esta colocación del
machihembre , las primeras filas deben ser entregadas a la línea rasante de la alianza de PVC que se colocara previamente
antes de su colocación en ambos extremos.

¿Cálculo de N.º de clavos de 2” y en peso?

Ahora calcularemos el nº de clavos de 2”, ojo sabemos que tenemos 25 vigas y ancho del ambiente es de 6m, por tanto,
lo convertimos en 600cm y lo dividimos por el ancho útil del machihembre entonces:
600cm/6,42cm= 93.46 espacios ahora 93.46 + 1 = 94.46 clavos x 25 vigas = 2361,5 equivalente a 2362 clavos más el 10%
, será 2362clavos x 1,10 = 2598 clavos que se requiere y el peso será: si un clavo pesa 3,2gr y tenemos 2598 clavos, la
operación es seguir la regla de 3 simple ósea será 2598 clavos x 3,2gr/1 clavo = 8314gr que es igual en peso a 8,314 kilos,
para la compra 8.5Kg para el machihembrado de 72m2 que tiene de área el ambiente.
El insumo del clavo será: 8,314 kg/72m2 =0,115kg/m2

pág. 23
 DETALLES CONSTRUCTIVOS. –
La colocación de vigas deben ser colocadas lomo arriba y aseguradas con el tabla estacado en
el terreno y siempre asienten en la viga correa de HºCº, ahora no toda viga tiene la misma
altura de 4”algunos por consiguiente se debe desbastar las vigas con la herramienta llamada
azuela y para desbastar se debe tener cuidado en la enmarcación de la viga previamente a
realizar el desbaste en algunos casos será mayor y en otro lugar menor ahora cuando la viga
de madera es menor a 4” y falta 6mm o 1cm entonces se hace uso de los llamados suples de
madera . Y esto podemos encontrarlo en las barracas o carpinterías toda el área de la
colocación de las vigas debe estar horizontal y también de manera transversal, para la colocación del machihembre
¿entendido?

PISOS DE CONCRETO SOBRE SOLADO DE PIEDRA

Es la parte que forma la capa de aislamiento entre el piso de concreto y el suelo propiamente dicho.
Generalidades
Es muy corriente no dar la importancia debida a la elección del material y a la forma de ejecución de los solados, puesto
que se consideran, con harta ligereza, como parte secundaria de la construcción; lo cual no deja de ser un grave error, ya
que la calidad del solado, su resistencia y su duración no son condiciones de menor importancia que las correspondientes
a las demás partes de la construcción.
Las condiciones que debe reunir un buen piso de concretado son las siguientes: solido, plano, impermeable, elástico,
silencioso, térmico, no ser resbaladizo ni producir polvo y tener suficiente resistencia al fuego y a las influencias químicas
y mecánicas, así como para estar dispuesto de manera que sea fácil proceder a su reparación y renovación parcial sin
tener necesidad de cambiarlo por completo. En general, este conjunto de condiciones no cumple ningún solado.
Estas condiciones tienen más o menos importancia según sea el destino que se dé al local. Así en casos particulares
convendrá que el solado no sea sonoro y que produzca la menor cantidad de polvo en lo posible.

EJEMPLO TEORICO PRACTICO Y VISUAL.

Realizar el procedimiento constructivo y el cálculo de insumo materiales para un piso de concreto sobre un solado de
piedra, para un ambiente de interior de 12m de largo por 6m de ancho, espesor de concreto 5cm de espesor
Dosificación1:3:3 Plástico, afinado con mortero sobre hormigón fresco de 0,5cm de espesor y enlucido con cemento de
alto tráfico de 0,50 kg/m2 y sea el piso en fajas perimetrales color azul pastel de un metro de ancho y el otro de color
amarillo.

PROCEDIMIENTO CONSTRUCTIVO
1er.Paso. - Nivelación tomando en cuenta el tamaño de la hoja de la puerta de acceso previamente pasado el nivel y
realizado el enmarcado recuerda lo que se pasó nivel con manquera para el cielo falso, esa misma enmarcación nos sirve
para realizar el piso y preparar el terreno que es de tierra ya sea para desmontar o terraplenar y compactar lugares
inconsistentes.
Entonces diremos afinado con mortero más su enlucido de alto tráfico la altura será = 0,6cm
Piso de concreto sobre el empedrado (llamado también solado o soladura) .................= 5,00cm
soladura de piedra el espesor tomaremos de 5 piedras el término medio de la altura = 18,4cm

Entonces la sumatoria es = 0,24 m. + 1m que es altura del flechado entonces es =

1,24m por tanto preparamos el nivel del área a recibir a esa altura siempre tomando
referencias de la
nivelación del flechado enmarcado
en todo el perímetro de la pared.

pág. 24
Montón de piedras piedras de distinto es espesor
2º 2ºPaso. - Colocación de piedras
de soladura en cada esquina del
ambiente llamadas también
“Testigos de nivelación” cada
piedra debe tener la misma altura
del flechado de la nivelación estas
primeras piedras en su colocación
de deben estar en nivel de manera
horizontal y transversalmente se
lo realiza con un nivel de mano,
toda piedra debe estar compactado en su colocación y también debe estar asentado con un combito de 3 a 4 libras de
peso.

3ºpaso. -Colocar una lienza de PVC atirantado en cada testigo esto en todo el
perímetro o puede ser primero los extremos y luego los dos transversales, la
finalidad es sacar maestras o guiaderas cada 1,20m – 1,50m para comenzar el
solado o empedrado, se recomienda y se reitera toda piedra debe estar
compactada de los costados de la piedra y también asentarlas por la parte
horizontal.

4ºpaso. -Herramientas a utilizar: Una manquera de nivelación ,un flexómetro,

una lienza de PVC ,palustre (pato) badilejo, una pala ,un combito de 3-4 libras
de peso y una regla de 1,5m-a 2m ya sea de madera o perfil tubular de 30 – 50mm

5ºpaso.-Concretado de piso con una dosificación 1:3:3 plástica calcular

también en esta dosificación la cantidad de agua que entra por bolsa de
cemento y también por lata de cemento .

Primero calculamos el volumen a de hormigón que requerimos para el

vaciado o colado en el piso, Vol. = 12m x 6m x 0,05m = 3,6 m3 + 10% =
3,96 m3 de Hº que se requiere.

Cemento. - 1 x 0,47 = 0,47; 1 x 1400 kg/m3/4,69 = 298,50kg/m3 Hº x

3,96m3 = 1182kg/

Arena. - 3 x 0,55 = 1,65; 3 /4,69 = 0,64m3 /m3 Hº x 3,96 m3 = 2,53 m3

Grava. - 3 x 0,60 = 1,80; 3/4,69 = 0,64 m3/m3 Hº x 3,96 m3 = 2,53 m3

Agua. - 7 x 0,11 = 0,77 ; 0,77 x 1000/4,69 = 164,18 l/m3 Hº x 3,96m3 = 650,15 litros
----------------------
4,69
R = A/C; R = 164,18/298,50 = 0,55 Plástico

Requerimiento

Cemento 1182kg/50Kg/bolsa = 23,64 bolsas de que se requiere de cemento

Arena. -2,53 m3/ 0,045m3/carretilla =56,22 carretillas de arena

pág. 25
Grava. - 2,53m3/0,045m3/carretilla = 56,22 carretillas de grava

Agua. - 650,15 litros /200litros/turril = 3,25 turriles de agua

CÁLCULO DEL AGUA POR BOLSA DE CEMENTO Y POR LATA DE CEMENTO

1º Por bolsa de cemento = 298,50kg/m3/50Kg/bol. = 5,97 bol/m3

PARA UNA BOLSA. -164,18L/M3/5,97 bol/m3 = 27,50 L/bol que se requiere de agua

Para una lata de 15 Litros de cemento:

Una bolsa de cemento tiene 32 L/bol ..implica.…27,50 L/bol

15 L/lata...................X

Por tanto, X = 12,89 Litros de agua por lata de cemento.

Ahora una lata tiene 35 cm de altura = 15 litros de agua

X = 12,89 litros

Altura de agua en la lata = 30,08cm, que representa a 12,89 litros de agua.

PROCEDIMIENTO DE EJECUCION DEL COLADO DEL

HORMIGON SOBRE EL SOLADO DE PIEDRA ESPESOR 5 CM.
1º Paso. - El solado o empedrado debe estar limpio libre de impurezas o substancias orgánicas para luego previo al colado
o vertido del hormigón se debe regar con agua limpia y luego, se coloca 3
perfiles de 30 x 50 mm, dos en los extremos separados de la pared unos 10 cm.
Esto es variable y uno en el medio ya que el ancho del ambiente es de 6m y a
los 3m se coloca el otro perfil ,se puede colocar simplemente 2 solo a los
extremos en el reglado transversal con otro perfil que lo manejaran entre dos
obreros por ser muy largo , es fatigoso y pul- monero, cuando la distancia es
más corta el hormigón es más dócil manejable de tal manera que el espesor de
5cm de la altura del perfil tubular ,espera a la capa de hormigón luego de
terminar una faja de 3m de ancho, se procede a la ejecución de la otra faja para
su culminación las guías o guiaderas que son los perfiles se arranca y luego del
tiempo del fraguado del cemento se procede a rellenar los huecos que dejo los
perfiles

2ºpaso. -Colocación de mortero sobre colado de hormigón fresco en estado de endurecimiento Dosif. 1:3 seco , para este
cometido se coloca tablas en el tiempo ya transcurrido para transitar y realizar el afinado con una llana de mango largo o
talocha previo al afinado se puede dejar juntas de dilataciones cuadros de 2m x 2m utilizando canalizadoras bien
enmarcadas en una sola horizontalidad y también de manera transversal ,el colado del hormigón se lo realiza también por
cuadros ,dependiendo que uso va a tener el ambiente ,no se olviden que este piso realizado nos sirve para la colocación
de toda clase de revestimientos ,baldosas, parquet, linóleos , alfombrados y otros.

pág. 26
3ºpaso. - Enlucido o bruñido se lo realiza por encima del afinado con mortero utilizando la llana de mango largo o plancha
de albañil

DOSIFICACION DEL MORTERO 1: 3 SECA, PARA EL AFINADO SOBRE EL HORMIGON EN ESTADO FRESCO CON UNA LIGERA
EXUDACION, ESPESOR DEL MORTERO 5 MM.

VOLUMEN DE MORTERO REQUERIDO PARA 72 M2 DE AREA:

Entonces 72m2 x 0,005m = 0,36m3mort.

Cemento 1 x 0,47 = 0,47; 1 x 1400kg/m3/2,80 = 500kg/m3mor x 0,36m3mort. = 180kg.

Arena 3 x 0,55 = 1,65; 3/2,8 = 1,07m3/m3mor x 0,36m3mort. = 0,38 m3 de arena

Agua 4 x 0,17 = 0,68; 0,68 x 1000 L/m3 mor/2,8 = 242,85Lm3mor x 0,36 m3mort.=87L de agua

-----------
2,80

Resumen:

Cemento. - 180 kg/50kg/bol. = 3,6 bolsas de cemento se requieren para el frotachado

Arena. - 0,38 m3/ 0,045m3/carretilla = 8,44 carretillas

R = A/C; R = 242,85/500 = 0,48 Seca.

ENLUCIDO O BRUÑIDO CON PASTA DE CEMENTO DE ALTO TRAFICO

COMO INDICA EN EL ENUNCIADO:

Utilizar 0,50kg/m2, sabemos el área que es de 12m

x 6m = 72 m2 x 0,50kg/m2 = 36 kg

36kg/50kg/bol = 0,72 bolsa de cemento cerca de ¾

partes de la bolsa se utilizará.

TOTAL, DE CEMENTO A UTILIZAR EN TODO EL PISO:

Colado de hormigón espesor 5 cm = 23,64 bolsas

Afinado con mortero / colado de Hº = 3,60 bolsas

Enlucido o bruñido con cemento = 0,72 bolsas

Total. - 27,96 bolsas que se requiere y el Insumo

m/m2 será: 27,96 bol. x 50kg/bol = 1398kg

Insumo. -1398 kg/72m2 = 19,42 kg/m2

PISO FLOTANTE O LAMINADOS

pág. 27
 GENERALIDADES
La instalación de piso Flotante o
llamado también piso laminado
viene para su colocación de
diferentes marcas y materiales que
se diferencian unas con otras de
acuerdo a su resistencia clase 31
para viviendas clase 32 baños y
cocinas y clase 33 lugares semi
industriales son de

gran resistencia a la humedad están construidas de tres capas , la primera capa es de vinilo ,la segunda capa es de fibra
de madera aglomerada y la tercera capa plástica y están hechas con
una capa decorativa que es la que pisamos de gran resistencia , se
ensamblan las láminas entre si por un sistema click (Bricocrack) es un
suelo flexible plástico ,la parte superior que es de vinilo se puede cortar
con cúter , el espesor de las láminas es variable de acuerdo a su
resistencia se tiene de 7 – 8 mm llegando al tipo de uso hasta 12 mm
máximo, hoy en día existen estos tipos de laminados hasta para
revestimientos de paredes con figuras decorativas que hacen de su
colocación más fácil utilizando pegamentos previo a una imprimación
de adherencia construido por diferentes fábricas y países que lo realizan.

PROCEDIMIENTO CONSTRUCTIVO DE LA INSTALACION

1ºPASO. – La instalación del piso flotante o laminados se coloca encima de diferentes suelos puede ser de Concreto,
Parquet, Machihembre, Embaldosado, Linóleo y pisos con enyesado con polvo de mármol.

2ºpaso. - En este caso lo realizaremos la instalación sobre una carpeta de piso de concreto, este debe estar prolijamente
limpio, libre de impurezas estar perfectamente nivelado de manera horizontal y también transversalmente, no debe tener
imperfecciones tales como hendiduras, empalmes, fisuras, salpicaduras, si las hubiera debe enmasillarse con material
sellante al igual que las hendiduras el piso no debe tener desniveles mayores a 2mm corregir los desniveles.

3ºpaso .-Una vez corregido toda imperfección y limpio el suelo del piso de concreto enlucido se procede a la colocación
como base la capa plástica que es un aislante térmico ,que
tiene espuma a base de polietileno y se coloca en forma
transversal y otros en forma horizontal de acuerdo a las
indicaciones de cada fabrica que realiza estos pisos , los
empalmes se los realizara con cintas adhesivas indicadas para
su colocación esta debe estar colocado hasta el borde del muro

4ºpaso.-Se procede a colocar el piso laminado o flotante sobre

esta base o capa plástica previamente colocado que se
encuentra a la espera.

Previo antes de su colocación del piso laminado debe planificarse su colocación ya sea de forma longitudinal o transversal
a fin de no tener cortes sobrantes.

pág. 28
Primero se coloca las cuñas apoyadas en la pared está no debe ser mayor a 10mm de
espesor luego tomar una pieza del
laminado y se coloca al tope de la cuña
,luego se toma otra pieza y en los lados
laterales y el lado longitudinal de cada
pieza, tienen una hendidura con un ligero
grano de saliente a los ¾ en la parte interior
de lado inferior de dicha hendidura o
hembra y con la lengüeta que tiene un
vacío cóncavo del tamaño del grano
saliente de la hendidura, entonces la lengüeta o macho en su colocación a
los 35º se realiza el ajuste del click acomodándose en el grano saliente de la
lengüeta que está en todo el largo de la pieza flexible o lamina , para todo corte en los extremos la marcación y el corte
a escuadra debe ser volteando la pieza , realizada el corte a escuadra se da la vuelta de nuevo para que la lengüeta penetre
a la hendidura ,si la junta no se encuentra cerrada del costado se utiliza la herramienta llamada tira lamas y con pequeños
golpes en el extremo de esta herramienta que tiene la forma de z y el ajuste en la parte horizontal se lo realiza con una
pequeña pieza de madera con ligeros golpes suaves de mazo de plástico, para el acabado en la puerta se coloca un perfil
de transición de acero inoxidable que viene adherido con su pegamento lo que se tiene que hacer es ceñir con la yema
de los dedos.

5ºpaso.-Colocación de los rodapiés en nuestro medio denominado como sócalos de madera o guardapolvos de madera
,estos rodapiés se coloca con pegamento tapándolo esos 10 mm que sirven como juntas de dilatación

pág. 29
PISO PARQUET
Generalidades. – Este piso se lo realiza encima de un contrapiso de concreto ,también en el piso de una losa alivianada
en el interior de una vivienda o edificio, aclarar que está a punto de desaparecer este piso de parquet al igual que el piso
de machihembre estos pisos están siendo reemplazados por los pisos laminados o flotantes por su versatilidad ,resistencia
a la humedad y acabado perfecto que no requiere cepillado además es más económico y de fácil instalación .

PROCEDIMIENTO CONSTRUCTIVO Y CALCULO DE INSUMO DE MATERIALES

Realizar el procedimiento constructivo y el cálculo de insumo de materiales de un piso parquet para un ambiente de
interior 12m por 6m y utilice pegamento de la mejor calidad

1ºpaso. - De acuerdo a la utilidad del ambiente se debe comprar el parquet para su colocación en este caso como es un
ambiente relativamente grande y está destinado a oficinas con compartimientos de consultoría existirá mucho tráfico de
personas por consiguiente se debe comprar el parquet de madera dura podría ser de madera Quina Quina, tajibo o
moradillo que es de alto costo, en oficinas o pasillos no debemos colocar los parquet de maderas blandas, en los
dormitorios como es dormitorio colocamos de madera Mara.

2ºpaso. -El ambiente destinado a la colocación del piso debe estar completamente limpio, debe estar libre de todo tipo
de impurezas en general se coloca sobre un contrapiso de concreto no muy enlucido debe ser un tanto poroso para su
mejor adherencia ser pegamento, el piso destinado a la instalación del parquet no debe tener hendiduras, fisuras,
oquedades empalmes de mortero, ni salpicaduras de yeso u otro material, debe estar perfectamente horizontal y también
de manera transversal.

3ºpaso.- Para el comienzo de la colocación del parquet se debe replantear, la colocación debe estar en escuadra y los
cortes deben ir a los extremos ,siempre se debe comenzar de la puerta de entrada ,colocando las tablillas del parquet
mampuestos sin pegamento unos con otros (yuxtapuestos) solo una fila hasta el extremo, de la forma como va hacer
colocada y una vez colocadas se toma una lienza de PVC y se clava un clavo al borde de la rasante del parquet de la puerta
de inicio luego y el otro clavo se colocar en el otro extremo para luego tesar la lienza y se encuentra el medio de la
colocación del parquet de esa fila ojo del medio se coloca una escuadra grande de replanteo y se entrega al borde de la
lienzas, de espera colocadas longitudinalmente y transversalmente, luego se recoge todos los parquets y las lienzas deben
de estar a la espera de la colocación ,las que servirán de guías para su colocación en escuadra y bien alineado.

4ºpaso.-Colocacion del parquet, en nuestro medio Oruro existe

pegamentos de todo origen y para colocar dichas tablillas se debe elegir
un buen material como pegamento en este caso utilizaremos el
pegamento ParKetex de la línea de Monopol ,en el envase tiene un
pretiles de seguridad la que da confianza en que el material no a sido
alterado y viene con una leyenda donde indica su origen del patente su
rendimiento de un litro que avanza un m2 y el envase que tiene 18 litros.

pág. 30
El ambiente al haber colocado en escuadra, se dividió en 4 partes lo que
da lugar a poder tener mayor rendimiento en el tiempo de ejecución
porque se puede repartir el trabajo a cuatro obreros para que lo
ejecuten o realicen dicha obra.

Para su colocación se debe tener un recipiente que pueda caber dentro

de ello la tablilla y un paño limpio y un combito de 3 libras para asentar
las tablillas, una espátula y una regla metálica para alinear las tablillas
en caso de una desalineación. Supuestamente una sierra de corte en su
colocación debe haber orden y limpieza.

Para luego colocar la roda pies o zócalos de madera con pegamento

o tornillos de escarnio

CEPILLADO Y LUSTRADO DE PISOS DE MADERA

1ºPASO.- Se traslada la cepilladora a la obra, el obrero que está a
cargo del manejo de la cepilladora realizara una inspección del piso
a realizar su trabajo del cepillado, verificara si en el piso de
machihembre o piso parquet no dejaron clavos de espera o
simplemente clavaron y no realizaron la incrustación de la cabeza del
clavo con punzón ,previo a la utilización de la maquinaria cepilladora
el piso a recibir dicho trabajo debe estar libre de salientes de clavos la
que perjudicaría a la lija de la cepilladora el piso debe estar limpio
debe barrer con escoba.

2ºpaso. –

Una vez limpio el ambiente a cepillar debe colocar la lija áspera en la maquinaria
luego debe colocarse su indumentaria de protección de seguridad industrial debe
colocarse una gorra que le cubra el cabello, colocarse lentes especiales que cubran
toda la vista, barbijos especiales que cubran las fosas nasales y guantes.

3ºpaso.-Debe comenzar el
cepillado de manera ordenada
comenzado de un extremo
manejando la cepilladora con una
velocidad uniforme por ningún
motivo debe pararse con la
maquinaria encendida ya que profundizaría el piso de madera la lijadora,
de tal manera que no se debe perturbar al obrero cuando realiza su
trabajo él puede apagar la maquinaria en un extremo ya acabado de
cepillar y debe dar la vuelta la cepilladora para cepillar el piso de manera
ordenada los cepillados van hacer de ida y vuelta hasta su conclusión con
la lija gruesa y luego realizara el barrido de toda el área y el aserrín grueso
arrojara dentro de un turril. O arpilleras (sacos)

4º paso. -Se cambia la lija de grano mediano y nuevamente se procede al lijado de manera transversal al anterior de
manera ordenada hasta su culminación este aserrín se recoge y con el barrido y podrá observarse que en el piso existen
aberturas que presentan en la colocación del parquet.

pág. 31
 5ºpaso.-Se prepara en un recipiente agua con cola de carpintero
tableta transparente que se troza dentro de una bolsa y esta se
somete al fuego y se diluye con una paleta hasta que se
desintegre la cola de carpintero, esté preparado debe tener el temple
deseado no debe ser muy denso o pegajoso , este proceso se obtiene
con la yema de los dedos colocándose un tanto tibio sobre ello, cuando
no se abren los dedos impregnados con cola de carpintero se hace
dificultoso el abrir entre dedos se dice que falta agua , cuando se realiza
la separación de los dedos relativamente sin mucho esfuerzo se dice
que está en su punto y luego sobre esta agua se coloca el aserrín
relativamente fino ,para luego esparcir este diluido caliente sobre el
piso cepillado y con la ayuda de un haragán tapar todas las aberturas
de toda el área que se pueda observar desplazando este material hasta los extremos no debe quedar lugares con
aberturas, Luego de culminado se deja secar, durante 24 horas muchas veces no seca falta porque tiene aserrín y está
todavía con cierta humedad y abra que dejar secar y cuando ya está seco, se procede al lijado con el de grano medio en
su integridad y se realiza nuevamente la limpieza o barrido de toda el área.

6ºpaso. - Cambiar la lija por una fina en la cepilladora y se lo realiza las pasadas en forma transversal al anterior en forma
ordenada y se observa la belleza de la madera toda impecable y bien fino , de esta manera se termina el cepillado del
piso ,muchas veces solicitan el lustrado y otras no por consiguiente aquí terminamos porque es otro cobrar por m2.

LUSTRADO DE PISOS.
1ºpaso. -El piso cepillado debe estar limpio libre de polvo, para este cometido se utiliza una aspiradora.

2ºpaso. – Se adquiere una cera liquida que existe para su compra en el

mercado , la finalidad es como el piso ha sido cepillado y está seca, por
consiguiente esta cera liquida cuando se coloque con un paño, de
manera ordenada en el piso, primero de manera longitudinal y luego
de manera transversal donde consumirá ya menor cantidad de cera
,utilizando el paño con un haragán con mango largo u otro ,hace que
en la madera la cera liquida absorba, penetre y se retenga ,es un
tratamiento de preservación también que se le da a la madera, en este
proceso de penetración luego de haber pasado con la cera liquida debe
esperarse de dos a tres horas.

3ºpaso. -Luego puede utilizar otra cera aromática a su gusto y de

mayor brillo y luego lo pasa con la lustradora o un paño limpio sujeto
a un haragán, vera como de reluciente se ve el piso, Ojo esta será
liquida se lo pasa por primera vez, para que no absorba mucha cera
aromática costosa es más la madera recibió un tratamiento y también
puede darse una segunda mano de esta cera liquida y el gasto del
material será menor que la primera mano y por ultimo una tercera
mano y también y quedara reluciente.

También indicarle que hoy en día existe una infinidad de productos

químicos para realizar el lustrado del piso se recomienda que en
ningún producto agregue agua porque lo produce hinchazón y
produce alabeos, dilataciones, tracciones y contracciones luego aparecen fisuras y aberturas.
pág. 32
 REVESTIMIENTOS
Definición .- Se define revestimiento como un medio de
aplicaciones superficiales a los paramentos ya revocados es
para darle un mejor acabado con pastas y morteros, piedras
pizarra ,baldosas ,esgrafiados para darle mayor contextura de
visualización ya sea en el revoque de fachada exterior como en
el interior de las viviendas y edificios sucede este trabajo con
toda clase de materiales de construcción que se aplique , en
madera, en tubos de fierro ,en tubos de pvc. Con revoques,
sobre enyesados ,sobre muros de adobe y también sobre pisos
de concreto ,de ladrillo, y cuál es su función es de protegerle contra las inclemencias del tiempo.
Clasificación de revestimientos.- Se clasifican en 2 clases revestimientos Exteriores e interiores.

Revestimientos Exteriores Fachadas

Fachada a colores a base de cal y cemento sobre paramento de revoque grueso.
Procedimiento de ejecución
1ºpaso.-El revoque
grueso debe estar
relativamente
rugoso o peinado
realizado sobre el
mortero fresco
realizado con una
peineta de alambre
de amarro formado
como trinche con
agarrador para
recibir el revestimiento del acabado de Fachada a color.
Materiales y Herramientas a Utilizar:
Materiales .- Arena fina de arenales , cal deshidratada o apagada de cal viva ,cemento y de colorante tierra ocre
de buena calidad.
Herramientas.- Uno o dos turriles para la preparación del mortero de cal reforzado con una pisca de cemento
en el momento de su utilización , una paleta para agitar el contenido de la preparación en el turril que pase el
tamiz nº 100 o 150.

pág. 33
REALIZAR EL PROCEDIMIENTO CONSTRUCTIVO PRACTICO PARA REALIZAR LA
FACHADA DE LA TERMINAL DE BUCES DE LA CIUDAD DE ORURO.
1º paso .-Como es un edificio grande y amplio primero calcular el
insumo de materiales que se va a requerir para este cometido se
pesa una cal deshidratada Ejemplo 25Kg.
luego se coge una lata
de arena fina de
arenales o arena de
rio la más fina que
pase el tamiz nº150
para realizar la fachada
fina realizada con manderil
o esponjado y puede ser
salpicado con Piruleador
formado en cuadros o
imitación a ladrillo tantas
imitaciones se puede hacer.
esponjado y puede ser salpicado con Piruleador formado en cuadros o imitación a ladrillo tantas imitaciones
se puede hacer.
Se coge un
recipiente de
tamaño mediano
puede ser un
envase de pintura
de 18 litros Dentro
del recipiente se
coloca 8 litros de
agua luego se
coloca la cal hidratada 2 vol. en litrera por 2 vol. de arena luego
se coge una paleta demadera y se mescla bien como veras
existe un exceso de agua la mezcla debe fluido y ser un tanto
densa dejar macerar esta por espacio de tiempo unas 24
horas por lo menos ,luego se coge en un recipiente una parte
del preparado para saber el temple y realizar pruebas en el
muro con revoque grueso que está a la espera de la fachada,
previamente en el muro debe humedecerse con agua
relativamente, luego se coge el material preparado para echar
al muro y rápidamente pasar con la talocha o manderil
frotachear debe ser relativamente denso que cubra el afinado
o mucha arena tiene ,entonces se puede agregar un volumen
más de cal apagada o deshidratada nuevamente agitar bien
pág. 34
remover la mescla bien y luego hacer la prueba de nuevo con el frotachado con manderil si corre el preparado
de cal y cubre bien con el afinado se deja secar no debe agrietarse ,la preparación debe ser magro no graso es
cuando se agrieta y magro cuando no se agrieta si requiere más agua se coloca otros 2 litros, esta operación se
realiza ahora agregando el color de fachada el tinte debe ser de tierra ocre de calidad tenemos la industria
nacional y la alemana por el tinte fuerte que tiene ,ahora cuando preparamos todo esto debemos anotar los
volúmenes de agua, cal cernida y apagada ,cantidad de tierra ocre en kg. y la pisca de cemento que se agregara
a medida que se utiliza en un recipiente y cada vez que se saca del turril de dos o tres turriles se entremezclaran
unos con otros la tonalidad del color debe ser la misma y debe removerse siempre desde la base del turril con
una paleta o pala para poder utilizarla hasta aquí bien, ahora de todo el recipiente que se preparó como muestra
debe interpretarse en m2 para realizar la cuantía del material de la cal en kg, de la arena fina de arenales enm3
y la cantidad de agua y cemento para obras grandes la cal en terrones debe ser apagada con anticipación en una
fosa será vertida y echada con agua potable y la cal comenzara a apagarse emitirá un vapor de agua con bastante
calor dependiendo de la cantidad de cal se agrega el agua hasta que no haya evaporación a veces resulta
engañoso agregarle más agua y cuando permanezca el agua en la superficie se espera a que se infiltre no olvide
toda la cal debe estar saturado con agua para que se apague y se vuelva polvo que pasa el tamiz 200 por enzima
se coloca arena fina para que no endurezca la superficie debe estar por lo menos mínimo 15 días y máximo 30
días y luego pasado el tiempo para su uso se levanta la arena y tenemos una cal apagada y bien fina. Y con este
material se prepara y en la preparación también debe dejarse macerar o dormir por lo menos 24 horas como
dijimos anteriormente
Cálculo de insumos para 500m2 de fachada para la
terminal de buces de Oruro
Si por consiguiente se utilizó 1,25 litros/m2 en 500 litros será
625litros más el 10% será 625 *1,10 = 687,5litro/200 litros/turril
= 3,43 equivalente a 3,5 turriles de preparado que debemos
realizar con el mismo temple de densidad

Colocación de Baldosas
1º.-paso.-
Debemos saber
de qué está
hecho la baldosa
entonces diremos
que es un
material refractario hecho de cerámica que esta coccionado a
una temperatura 800º - 900º centígrados y también diremos que
cuando ya salió coccionado se pasa con esmalte y nuevamente
entra al horno a ser sometido a altas temperaturas de 900ºC a
1000ºC y se tiene un esmalte vidriado y los rebalses laterales
pasan por una maquinaria al rebarbe con la finalidad de tener
un acabado perfecto. Este material tiene una cara la esmaltada
y el reverso se denomina biscocho que tiene canalizaciones
longitudinales y transversales para su mejor adherencia con el
mortero previo a su colocación debe pasarse con una lechada de cemento

pág. 35
sobre el biscocho para que se lo absorba y penetre el agua cementosa que lo ligara con mayor adherencia al mortero y
por ende al revoque o muro de ladrillo colocado con mortero dosificación 1:3 blanda

2ºpaso . Se debe utilizar métodos de colocación de la baldosa

como pegamento mortero sobre concreto y también pegar
mortero relativamente delgada sobre el biscocho de la baldosa
para que no ocurra la exfoliación es decir que debe haber doble
capa para su mejor adherencia y que no ocurra como en la figura:
Ni el mortero tradicional lo pega todo, ni el mortero-cola se
puede utilizar siempre. Y el otro sobre concreto el mortero y la
baldosa pasada con lechada de cemento tanto en muros como
en pisos

Si tanto el soporte como el material cerámico tienen porosidades altas, necesitaremos una adherencia mecánica (mortero
tradicional), si por el contrario la porosidad de
estos elementos, o de al menos, uno de ellos
es media-baja, deberemos incorporar el
componente químico a dicha adherencia
(mortero-cola).o llamado cemento cola tal el
caso de las baldosas de porcelanato.

En nuestra Bolivia utilizamos el cemento cola

de Coboce muy bueno para la adherencia de
las baldosas utilizando siempre tanto en
paredes como en el piso el cubre juntas de plástico que su función es el de mantener una zona línea de rasante en su
colocación es decir la de controlar que una baldosa no esté introducida la esquina respecto a la otra

pág. 36
 3ºpaso.-En cada
colocación de las
baldosas debe hacer
juntas de dilatación
utilizando
separadores de
baldosas que puede ser de 2mm mínimo 1 mm esto en los porcelanatos que se colocan juntos contra las inclemencia
del tiempo mucha calor el cuerpo se dilata mucho frio se contrae las humedades atmosféricas y la condensación es otro
factor que influye en el transcurrir del tiempo hace que se produzca exfoliación y se salga entero la baldosa. Son algunos
de los comentarios que podemos escuchar al preguntar sobre esta «fabulosa» técnica de colocación. Pero ¿qué pasa con
el mínimo del 80% de humectación que debemos conseguir para
asegurar una correcta y buena adherencia de las baldosas? y de las
burbujas, bueno… más que burbujas, bolsas de aire que se generan, y
que son la primera causa de rotura al intentar perforar o cuando
nuestras bonitas baldosas nuevas reciben un impacto del típico plato
o vaso que se nos cae en la cocina.
4ºpaso.-Toda
colocación
debe ser
replanteada
siempre del
ingreso de la
puerta debe ser
entero y los
cortes deben de
estar a los
extremos la
colocación debe
ser en forma
longitudinal o
transversal donde haya menores cortes trabajen de manera que no haya mucho desperdicio y esos desperdicios también
se puede guardar para la colocación en un piso de concreto con
cortes sobrantes de baldosas de cerámica y se pueden darle
forma a estos cortes en forma triangular o cuadrados pequeños
o grandes para luego colocarlos con mortero en un piso de
concreto viejo darle mayor vida a ese lugar con diferentes colores
de los sobrantes, se puede industrializar con el reciclaje de estos
sobrantes y vender en baldosas listas para su colocación.

pág. 37
Piedras de rio planas escogidos para su colocación embebidas en el mortero y distribuidas en forma horizontal con una
ligera inclinación para su drenaje

Paredes empapelados con pegamento especial colocados con haragán hechizo de madera colocado en nivel horizontal y
transversal y libre de empalmes y arruga duras.

PISOS ALFOMBRADOS
los pisos alfombrados se pueden considerar como un
revestimiento sobre un piso ya realizado o como también
como un piso planificado propiamente dicho, existe unos
innumerables pisos de alfombras.

CLASES DE ALFOMBRAS.

Se tienen alfombras sencillas o lizas, alfombras de mediano tráfico y alfombras de alto tráfico, su procedencia de estas
alfombras varia son alfombras Nacionales, importadas de la India, Estados Unidos, Turquía y China pisos alfombrados con
gel de PVC para lugares alegres, bares y restaurante, pisos laminados de PVC. Que no se levanta no se daña y no se exfolia.

pág. 38
Alfombra Nacional de TURCO ALFOMBRA DE ANTEQUERA

Antequera Materia prima

Alfombras Americanas rígidas sencilla y de alto trafico

Procedimiento de colocación de un piso alfombrado en un área de la vivienda living Run o sala de estar pasillos y
dormitorios.

1er.paso. - Realizar la limpieza del ambiente a colocar la alfombra

debe quedar totalmente expedito de polvo y de ser posible lavarlo con
paño limpio y haragán y dejarlo secar el objetivo que debajo del
contrapiso no haya polvo y no lo absorba al caminar y luego salga al
ambiente dicho polvo.

pág. 39
MATERIALES Y HERRAMIENTAS A UTILIZAR

MATERIALES. - Alfombra y relleno de área que

puede ser de esponja de fibra de espesor variable
que se tiene a la venta de diferentes materiales
dicho relleno de áreas, bandas de madera con
tachuelas ya clavadas y con clavos para el clavado
de dicha banda, clefa, grapas A11-10D cintas de
empalme.

HERRAMIENTAS. -Rodilleras, pistola engrampadora, cortadora

(navaja), asentador(plancha), estiradora de alfombras, rodillo metálico
(asentador), martillo, flexómetro tijera.

2do. PASO. -Realizar el cálculo de insumo para la compra de materiales

de alfombra y el relleno de esponja o fibra de algodón o poliéster de
espesor variable que te ofrece la tienda y el tamaño variable siempre
compre lo nuevo no usado, la medición puede ser en metros largo y el
ancho y comprar con demasía de un 10%a un 15% si el ambiente no
está en escuadra habrá demasiado corte y esto debe prevenir en
algunos existe entrantes y salientes el corte debe ser perfecto y
también puede haber mayor desperdicio de material en este caso dele
un 20% en demasía del cálculo realizado.

3er.Paso. -Una vez

comprado el material
relleno de esponja o fibra
de algodón tenemos dos
formas de colocar dicho
relleno uno si es esponja
con pegamento clefa y si
fuese de algodón
podemos colocar con un
martillo de grapas o
engrampadora con
mango largo que se
golpea y lo introduce en
el piso de concreto las
grapas A11-10D.al igual
que en los empalmes tal
como indica la figura:

4to.Paso. - Colocación de la alfombra sobre la fibra de algodón o esponja de espesor variable, indicarles que las alfombras
para su compra existen las rígidas o duras y las flexibles, las duras de industria americana, las sencillas, mediano tráfico y
de alto tráfico que se coloca sin estirar, y en las paredes se coloca los guardapolvos de madera llamados zócalos de madera
o rodapiés tal como indica la figura las flexibles son los tapizones que si requieren estirar con las herramientas adecuadas

pág. 40
 AZOTEAS Y TERRAZAS
Definición. - Diferencias entre azoteas y terrazas

La diferencia entre azotea y terraza, una azotea construidas con cámaras de aire y otra sin cámara de aire que ambos se
encuentran situada en la última planta del edificio, ocupando la superficie que puede ser adornada con jardineras de
pequeño y amplio espacio total o parcial del edificio, y por la que generalmente se tiene acceso desde una zona común
para todos los vecinos y una terraza en cambio, se tiene acceso a través exclusivamente desde una o varias viviendas.
pág. 41
La terraza generalmente se encuentra construida encima de pedestales de hormigón de hierro o de madera dura fuera
de la edificación en el suelo, pero a veces puede tener una base adicional. Como un área especial de recreación que puede
estar adornado con plantas de jardín ,haciéndolo más atractivo.

En otras palabras, la terraza es un área abierta para recreación, ubicada en el suelo o en una base adicional.

La terraza sirve de transición entre la casa y el patio. En nuestro país, las extensiones abiertas llegaron relativamente
recientemente, pero cada año se vuelven más y más populares. Las terrazas están diseñadas para relajarse durante la
estación cálida, por lo que estos sitios son especialmente relevantes en las regiones del sur, donde hace calor casi todo el
año.
La falta de normas arquitectónicas sobre el número de extensiones alrededor de la casa le permite construir varias
estructuras - Todo depende de la imaginación. La gran ventaja de la terraza es el costo relativamente bajo y el proceso de
construcción sin complicaciones.
Muchas personas creen erróneamente que la terraza y la azotea son lo mismo. Pero todavía un edificio es diferente de
otro. La única característica común entre ellos es que ambos son una extensión adicional. Sin embargo, hay muchas
diferencias entre ellos.

Azoteas con entramado de madera y rasillas con mortero de cal arena

En nuestro medio ya no existe este tipo de construcciones porque datan de tiempo atrás por consiguiente hoy en día la
tecnología de la construcción avanzo y se construye precautelando las patologías que pudieran suscitarse en el acabado
de dicha azotea y si ocurriera por trepidaciones, perturbaciones se realizaría saneamientos terapéuticos a base de
productos del petróleo

La problemática viene cuando hay un deterioro en una terraza tratada como elemento común (la que a Título Constitutivo
no esté detallada de forma irrefutable e inequívoca como propiedad privada), con uso exclusivo y privado para uno o
varios vecinos. Para saber en este caso quien debe asumir la reparación, e incluso los daños causados al vecino de debajo
de la terraza en el supuesto de que hubiera habido una filtración, se precisará de un informe técnico competente para
determinar si el deterioro es causado por deficiencias constructivas o al perjuicio espontáneo derivado del paso del
tiempo, - en tales casos corresponde asumir la reparación y los daños a la Comunidad - y valorar también si el vecino o
pág. 42
vecinos que usan la terraza, han contribuido con su pasividad o mal uso a que surgieran dichos daños - de ser así, deberán
asumir éstos en proporción a su negligencia una parte de la reparación de la terraza y los daños al vecino.

Otro de los problemas frecuentes de la terraza, es cuando su dueño o su usuario exclusivo decide cubrirla. Tales
actuaciones están terminantemente prohibidas y no pueden emprenderse sin el consentimiento de los demás
propietarios porque además de afectar las cubiertas del edificio, afectan también a su configuración exterior.

AZOTEAS

Las adiciones modernas pueden ubicarse no solo en el suelo, sino incluso en el techo de un edificio. Y se instalan tanto en
techos planos como inclinados. En un techo plano, puede instalar una plataforma completa, pero para un techo inclinado
solo es adecuada una pequeña terraza.
Las terrazas se pueden instalar no solo en los techos de edificios residenciales, sino también en extensiones adicionales
(por ejemplo, un garaje).

Antes de comenzar la construcción, debe decidir sobre los detalles principales del sitio:

Las terrazas abiertas para una casa adosada son extensiones de verano, ya que no tienen cimientos. Pueden ser con dosel
o sin ellos. Su uso está limitado al clima cálido. Sin embargo, en las regiones del sur del país, tales extensiones pueden
operarse casi todo el año.

Terraza abierta Terraza con ballas

Este tipo necesariamente tiene un techo y paredes principales. A menudo, tales terrazas con balcones están equipadas
con un sistema de ventilación y / o calefacción. Debido a estos factores, dicha extensión puede operarse en cualquier
momento del año. Dichas terrazas, en algunos casos, incluso pueden usarse como espacio habitable, solo tales proyectos
deben prepararse con más cuidado.

pág. 43
 Universal

Este tipo
combina
todas las
ventajas
de las
terrazas
abiertas y cerradas debido al hecho de que puede quitar las
ventanas y puertas de doble acristalamiento, así como quitar el
techo, lo que hará que la opción cerrada se abra. Tal terraza
necesariamente tiene una base que permite un sistema de ventilación y / o calefacción.

Terraza cubierta Terraza universal

También pueden variar en otras características. Por ejemplo, la presencia de cercas, techo abierto o cerrado, varios
niveles, la presencia o ausencia de ventilación o sistemas de calefacción, ubicación y forma.
Para las áreas al aire libre en venta hay un mobiliario de jardín especial. Es resistente al sol y al clima. Si arregla la terraza
con muebles ordinarios, dichos muebles no durarán mucho debido a que no están diseñados para condiciones exteriores.
Para aquellos que planean usar la terraza con poca frecuencia, hay muebles plegables que, si es necesario, se pueden
sacar y colocar. Para reuniones frecuentes en espacios abiertos ideales muebles de mimbre. Este es el valor perfecto para
el dinero.

Al crear una terraza en el estilo inglés, se debe poner énfasis en muebles de mimbre y almohadas grandes. Puede ser
descrito como aristocrático, discreto y elegante. La principal diferencia radica en el juego de cojines suaves y voluminosos
en sillones, sofás y sillas. En esta configuración, no puede prescindir de una mecedora de mimbre. Se puede instalar una
chimenea en la terraza, y el interior se puede complementar con varias figuras, estatuas, flores en macetas, bancos de
madera y mesas.

pág. 44
pág. 45
