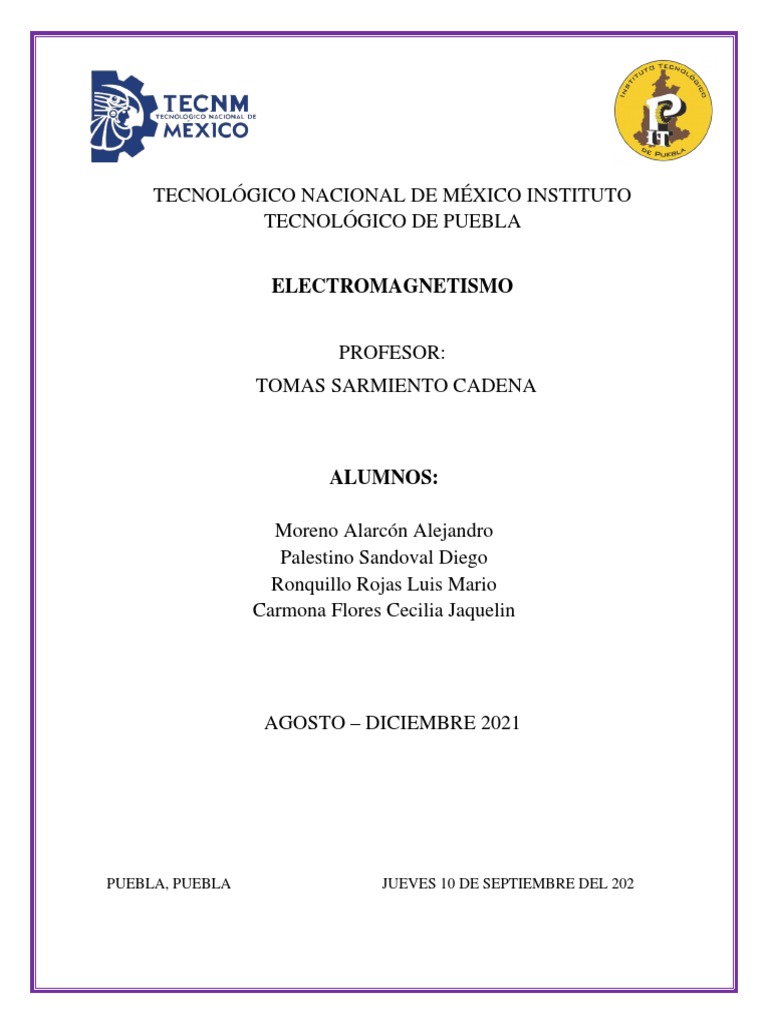

TECNOLÓGICO NACIONAL DE MÉXICO INSTITUTO

TECNOLÓGICO DE PUEBLA

ELECTROMAGNETISMO

PROFESOR:
TOMAS SARMIENTO CADENA

ALUMNOS:

Moreno Alarcón Alejandro

Palestino Sandoval Diego
Ronquillo Rojas Luis Mario
Carmona Flores Cecilia Jaquelin

AGOSTO – DICIEMBRE 2021

PUEBLA, PUEBLA JUEVES 10 DE SEPTIEMBRE DEL 202

 ECUACIÓN DE CONTINUIDAD
La ecuación de continuidad viene derivada de dos de las ecuaciones de Maxwell. Establece
que la divergencia de la densidad de corriente es igual al negativo de la derivada de la
densidad de carga respecto del tiempo:
En otras palabras, sólo podrá haber un flujo de corriente si la cantidad de carga varía con el
paso del tiempo, ya que esta disminuye o aumenta en proporción a la carga que es usada para
alimentar dicha corriente.

Esta ecuación establece la conservación de la carga.

La ley de conservación de la carga implica que debe existir una relación entre la densidad de
carga y la densidad de corriente, Supongamos un volumen τ que contiene una carga q en
presencia de corrientes.
La carga que abandona el volumen por unidad de tiempo es:

Teorema de la divergencia:

Por otra parte:

Y la ecuación queda:

Como esto es válido para cualquier volumen podemos igualar los integrados:

Donde j es la densidad de corriente en cada punto de un conductor, la densidad de carga en

ese punto y t el tiempo.
La ecuación expresa de forma matemática que la carga eléctrica no se crea ni se destruye ni
se transforma de positiva a negativa ni al revés, por lo que la carga eléctrica contenida en un
volumen no se modifica si no es porque se le añade o se le extrae carga. Por carga eléctrica
contenida en un volumen debe entenderse la suma de la carga positiva y la carga negativa.

Ejemplos
• Una esfera metálica de radio a está rodeada por un cascarón conductor esférico de radio
interior b, donde b > a. El espacio entre la esfera y el cascarón está lleno de un material
cuya conductividad eléctrica g varía la magnitud del campo eléctrico E~, con la ecuación g
= k|E~ |, donde k es una constante. Una diferencia de potencial constante V se mantiene
entre la esfera y el cascarón conductor de radio b. Calcule la corriente eléctrica y la
densidad volumétrica de carga entre la esfera y el cascarón. Exprese el resultado en función
de los

datos del problema.

 LEY DE OHM

Los circuitos eléctricos tienen siempre el mismo funcionamiento, la corriente sale de la

fuente de alimentación y recorre todo el circuito. La ley de Ohm lo que mide es cómo se
relacionan las tres variables que intervienen en este funcionamiento.

La fórmula fue desarrollada por el físico y matemático Georg Simon Ohm en el siglo XIX.
En sus investigaciones descubrió la resistencia eléctrica. Por lo que a consecuencia de ello
y en su honor, esta se mide en ohmios.

Componentes de la fórmula

Las tres variables que intervienen en la fórmula desarrollada por Ohm son las siguientes:

• Corriente: “Es la magnitud física que expresa la cantidad de electricidad que fluye
por un conductor en la unidad de tiempo”. Se mide en amperios
• Voltaje: Es la diferencia que existe entre la carga eléctrica que sale de la fuente y
con la que finalmente llegan al final del circuito. Se expresa en voltios y es un valor
fijo.
• Resistencia. Fue la variable descubierta por Ohm, y es la “dificultad que opone un
circuito al paso de una corriente”. Es decir, cuando la carga eléctrica va pasando
por el material conductor del circuito se va “frenando”, pues esa es la resistencia. Se
miden en ohmios.
Fórmula de la ley de Ohm

La fórmula de la ley de Ohm establece que la corriente es igual al voltaje dividido entre la
resistencia.

Las consecuencias que se sacan de la misma es que a mayor voltaje y menor resistencia
mayor será la intensidad de la corriente, mayor número de amperios. Y a mayor
resistencia y menor voltaje menor corriente eléctrica. Debido a la simplicidad de la
fórmula, conociendo dos datos podemos saber el tercero.

Así, en la primera fórmula, conociendo la corriente y la resistencia podemos obtener el

voltaje. Y en la de la derecha, conociendo el voltaje y la corriente se puede obtener el valor
de la intensidad.

Ejemplo

Si tenemos un aparato eléctrico cuyo voltaje es de 120v y su resistencia es de 40 ohmios.

¿Cuál es la intensidad de la corriente?

1. I = V/R Es la fórmula de la ley de Ohm que necesitamos.

2. I = 120/40 Ponemos en la fórmula los valores que nos ha proporcionado el
enunciado.
3. 120/40 = 3 Realizamos la división siendo 3A (amperios) la solución del problema.

El proceso sería el mismo dependiendo de la variable que tengamos que despejar, se

sustituyen los valores en la fórmula y se ejecuta.
 ASOCIACIÓN DE RESISTENCIAS EN SERIE

Dos o más resistencias se dice que están en serie, cuando cada una de ellas se sitúa a
continuación de la anterior a lo largo del hilo conductor.

Cuando dos o más resistencias se encuentran en serie la intensidad de corriente que

atraviesa a cada una de ellas es la misma.

Si aplicamos la ley de Ohm a cada una de las resistencias de la figura anterior obtenemos
que:

VA−VB=I⋅R1 ⋮ VB−VC=I⋅R2 ⋮ VC−VD=I⋅R3

Si realizamos una suma miembro a miembro sobre las tres ecuaciones, observamos que:

VA−VB+VB−VC+VC−VD=I⋅R1+I⋅R2+I⋅R3 ⇒VA−VD=I⋅(R1+R2+R3) ⇒VA−VD=I⋅R

La ecuación anterior queda así, si tenemos en cuenta que:

R=R1+R2+R3
Por lo tanto, si te das cuenta, puedes observar que las tres resistencias en serie anteriores
son equivalentes a una única resistencia cuyo valor es la suma de las tres anteriores.

Una asociación en serie de n resistencias R1, R2, ..., RN es equivalente a poner una única
resistencia cuyo valor R es igual a la suma del valor de las n resistencias.

R=R1+R2+...+RN
Ejercicio

En el siguiente circuito, a) calcule la resistencia total del circuito en serie, b) la corriente

de la fuente, c) Determine los voltajes V1, V2, y V3,
d) calcule la potencia disipada por R1, R2 y R3, e) Determine la potencia entregada por la
fuente y determine el resultado con el inciso c).

Lo primero que debemos observar en ese circuito es que tenemos solamente tres
resistencias eléctricas de 2, 1 y 5 ohms, a su vez tenemos una fuente de tensión “voltaje” de
20 Volts, y por ella pasa una intensidad de corriente la cual no sabemos y tenemos que
calcular.

Inciso a) – Resistencias total del circuito.

Para poder calcular la tenemos que sumar, ¡OJO! sumar las resistencias porque éstas se
encuentran en serie, entonces:

Esto significa que la Resistencia total equivale a 8 Ohms, y con ello resolvemos el inciso
a).
¡¡Muy fácil!! sin tanta complicación, simplemente sumamos las resistencias que hay dentro.

Inciso b) – Corriente de la fuente

Para poder encontrar la corriente de la fuente, tenemos que relacionar las variables de
tensión y resistencias equivalentes (la total), así que aplicamos la Ley del Ohm para poder
resolver este inciso.

Como nuestra tensión “voltaje” de la fuente es de 20 V, y la R equivalente es de 8 ohms,

entonces;
Por lo que a través del circuito tenemos una corriente de 2.5 Amperes, a su vez sabemos
que por regla tenemos 2.5 Amperes en cada resistencia, o sea en la de 2, 1 y 5 ohms.

Inciso c) – Voltajes en V1, V2 y V3

Ahora para el cálculo del voltaje o tensión en cada resistencia es muy fácil, simplemente
aplicaremos la fórmula de la Ley del Ohm, pero despejando a “V” en función de sus otras
dos variables, quedando de la siguiente forma.

Aplicamos en cada resistencia.

Listo, con esto obtenemos el voltaje que hay en cada resistencia, ahora algo muy
importante….

Sumemos todos los voltajes obtenidos.

La suma individual de la tensión en cada resistencia es igual a la fuente principal.

Inciso d) – Potencia disipada por cada resistencia

Para realizar el cálculo debido a la potencia disipada de cada resistencia, aplicamos la

fórmula que se vio en el tema de Potencia Eléctrica ya que lo hayas comprendido es
momento de calcular las potencias individuales.

La suma individual de las potencias nos da lo siguiente:

Un total de 50 Watts en la suma de cada una de las potencias.

Inciso e) – Potencia total de la fuente.

Si observamos la potencia total es igual a la suma de las potencias individuales, por lo que
podemos decir que en un circuito de resistencias en serie es posible calcular la potencia
total a través del paso anterior.

Y listo, problema resuelto.

ASOCIACIÓN DE RESISTENCIAS EN PARALELO

Cuando dos o más resistencias se encuentran en paralelo, comparten sus extremos tal y
como se muestra en la siguiente figura:

Si disponemos de n resistencias en paralelo, todas las resistencias poseen la

misma diferencia de potencial en sus extremos y la intensidad de entrada I se divide entre
cada una de las ramas de tal forma que:

I=I1+I2+...+IN
Si aplicamos la ley de Ohm en cada una de las resistencias de la figura:

VA−VBR1=I1 ⋮ VA−VBR2=I2 ⋮ VA−VBR3=I3

Sabiendo que la suma de las intensidades de cada resistencia es la intensidad antes de
entrar y salir del conjunto formado por las tres resistencias:

I = I1+I2+I3 =(VA−VB) (1R1+ 1R2+1R3) ⇒I=(VA−VB) R

De aquí podemos deducir que:

Una asociación de resistencias en paralelo es equivalente a una única resistencia R, en la

que se cumple que:

1R=1R1+ 1R2+1R3
Ejercicio:

En la siguiente red en paralelo calcular los siguientes puntos a) La Resistencia Total, b)

La Corriente Total, c) Calcular la corriente en I1 e I2, d) Determine la Potencia para cada
carga resistiva, e) Determine la potencia entregada por la fuente.

Solución:
Nos piden 5 incisos a resolver, para ello vamos a comenzar con el primer punto.

a) La resistencia Total

Aplicamos nuevamente nuestra fórmula, pero antes de ello te quiero mostrar una manera
de hacerlo más fácil pero solo es aplicable cuando hay solo dos resistencias en paralelo
( o sea cuando queremos hacerlo con dos resistencias).
Aplicamos la siguiente fórmula:
y con eso obtenemos lo siguiente:

Por lo que 6 Ohms vendría a ser nuestra resistencia equivalente.

b) La corriente Total

Para encontrar la corriente total, aplicamos la Ley del Ohm, y como ya tenemos una
fuente de tensión de 24 Volts, nada más reemplazaremos en la fórmula.

Por lo que la corriente que pasa a través de todo el circuito es de 4.5 Amperes, pero eso no
significa que en las resistencias de 9 y 18 ohms también pase esa corriente, pues en
paralelo las corrientes no son iguales, se tienen que calcular por aparte, pero lo que sí
sabemos es que en paralelo las tensiones son las mismas, por lo que podemos afirmar
que en cada resistencia habrá 27 Volts.

c) Calcular la corriente I1 e I2

Para poder hacer el cálculo de la corriente que pasa a través de la resistencia de 9 Ohms, es
muy sencillo, pues ya sabemos que en cada resistencia van a pasar 27 volts, por lo que
ahora nada más basta con relacionar la ley del ohm y aplicarla.

Ahora calculamos la otra corriente.

Listo

Ahora podemos, comprobar si la suma de las corrientes en paralelo nos da la corriente

total del circuito, para ello;

d) La potencia en cada carga resistiva

Para poder calcular la potencia en cada resistencia es muy fácil, pues es necesario aplicar la
fórmula de la potencia eléctrica.
Y aplicamos.
Aplicamos para la primera resistencia de 9 Ohms, que nos dio una corriente de 3 Amperes.

La otra resistencia de 18 Ohms

Si sumamos ambas potencias, obtendremos lo siguiente:

e) La potencia entregada por la fuente

Para ello, vamos a realizar lo siguiente:

Por lo que la potencia total es de 121.5 Watts, algo similar a la suma de las potencias
individuales de cada resistencia.

Por lo que podemos concluir, que….

La potencia total en un arreglo de resistencias en paralelo es igual a la suma

individual de la potencia de cada resistencia.
 BIBLIOGRAFÍAS

• Problemas Propuestos de Electromagnetismo. (16 de marzo de 2016). Obtenido de

http://www.das.uchile.cl/~simon/docencia/fi2002_2016a/Problemas_Propuestos_y_Res
uelto s_de_Electromagnetismo_RChi.pdf
• Tipler. "Física". Cap. 24, vol.2, 5 ed.. Reverté.
• Serway. "Física". Cap. 20 vol 2. 3 ed McGraw-Hill.
• https://www.fluke.com/es-mx/informacion/blog/electrica/que-es-la-ley-de-ohm
• https://es.wikipedia.org/wiki/Ley_de_Ohm
