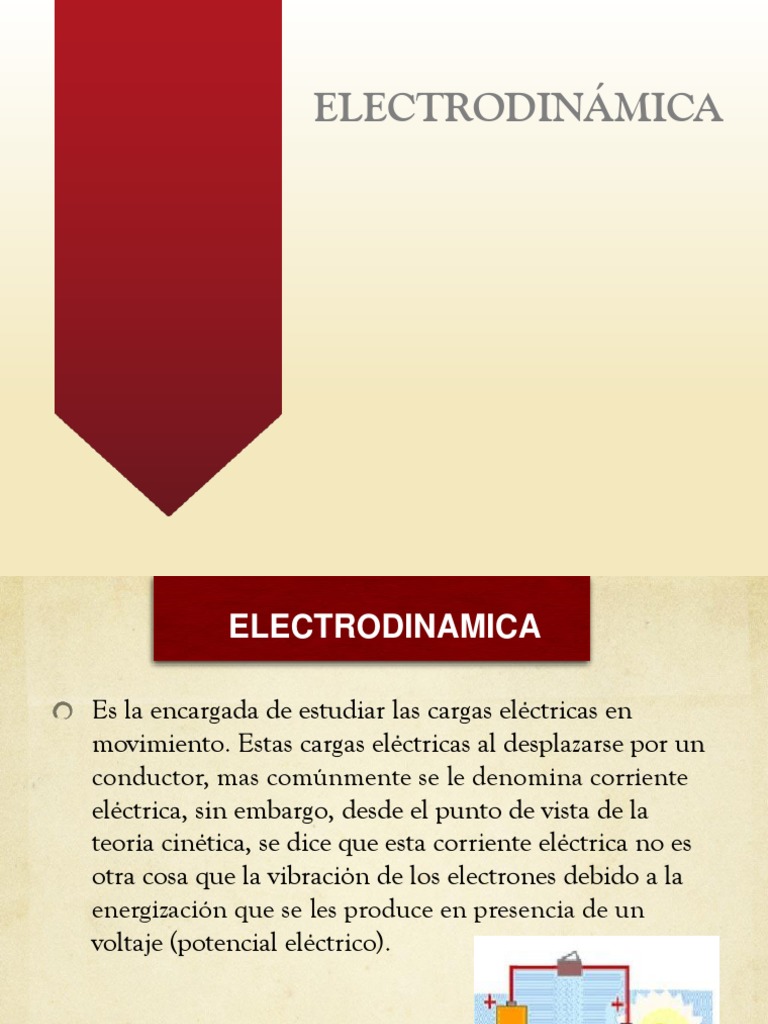

ELECTRODINÁMICA

ELECTRODINAMICA

Es la encargada de estudiar las cargas eléctricas en

movimiento. Estas cargas eléctricas al desplazarse por un
conductor, mas comúnmente se le denomina corriente
eléctrica, sin embargo, desde el punto de vista de la
teoría cinética, se dice que esta corriente eléctrica no es
otra cosa que la vibración de los electrones debido a la
energización que se les produce en presencia de un
voltaje (potencial eléctrico).
Debido a su facilidad de manejo, en electrocinética para
describir las propiedades del campo en el interior de un
conductor se recurre a la noción de diferencia de potencial,
también denominada tensión eléctrica o voltaje porque de
ella depende el movimiento de las cargas libres de un punto a
otro.

El sentido de la corriente eléctrica depende no sólo del signo

de la diferencia de potencial, sino también del signo de los
elementos portadores de carga o cargas móviles presentes en el
conductor.
Junto a la idea de movimiento de partículas, la
noción de corriente eléctrica lleva asociada la de
transporte de carga eléctrica de un punto a otro.

La importancia de dicho transporte en términos de

cantidad se expresa mediante la magnitud
intensidad de corriente eléctrica
que se define como la carga total que circula por el
conductor en la unidad de tiempo. En forma de
ecuación se puede escribir como:

Donde:
I = intensidad de corriente ( amperes)
q= cantidad de carga eléctrica (coulomb)
t= tiempo (segundos)
EJEMPLO. Por un foco circula una corriente de intensidad
aproximadamente igual a 0,2 A. ¿Durante cuánto tiempo ha
de estar conectada la bombilla para que a través de ella haya
pasado una carga de 4,5 C?

Solución: La expresión que define la magnitud intensidad de

corriente viene dada por:

luego despejando:

sustituyendo se tiene:
 LA LEY DE OHM

A lo largo de la historia se han

desarrollado diversas teorías
sobre la electricidad y el
magnetismo, y en lo particular se
suponía con anterioridad que
eran dos áreas separadas, hoy en
la actualidad se ha demostrado
que no es así, sino que un
fenómeno eléctrico produce
efectos magnéticos y también
ocurre lo contrario.
Se sabe también de igual forma que el transporte de los
electrones (corriente eléctrica o intensidad de corriente) por
los conductores obedece a ciertas leyes que tienen que ver con
las características de los materiales (resistencia eléctrica) y de la
diferencia de potencial que exista entre los extremos de un
conductor( voltaje).

Antes de iniciar con el estudio de esta ley de Ohm, veamos cual

es la influencia de la resistencia eléctrica en la cantidad de corriente .
Estas tres variables están relacionadas intrínsecamente en la ley de
Ohm entre sí en la siguiente forma:

i= V
R

Donde

i = intensidad de corriente o
simplemente corriente ( Amperes)

V = diferencia de potencial o
Voltaje (volts)

R= resistencia eléctrica (ohms)

 Resistencia eléctrica

Para que exista un flujo de electrones por un material , se

requiere que permita el paso de la carga eléctrica.

A los materiales que permiten el paso de las cargas eléctricas se

les denomina conductores

Sin embargo, si bien los conductores de electricidad permiten el

paso de las cargas, no todos lo hacen de la misma forma ya que
algunos presentan mas facilidad y otros mayor resistencia.
 Definición de RESISTENCIA ELECTRICA

Es la propiedad que se refiere a la

oposición que presentan los
conductores al paso de la
corriente eléctrica.

Esta resistencia eléctrica está relacionada con el aumento de temperatura de los

conductores, pero también depende de la longitud y el diámetro de éstos.

En particular podemos decir que :

* la resistencia eléctrica de un conductor aumenta si la temperatura aumenta.

* La resistencia eléctrica aumenta a medida que el conductor aumenta su longitud
* La resistencia eléctrica de un conductor aumenta si su sección transversal disminuye
 VARIACIÓN DE LA RESISTENCIA CON EL DIÁMETRO, LA
LONGITUD Y LA RESISTIVIDAD

La resistencia eléctrica se puede calcular por medio de la expresión:

donde R = resistencia electrica ( ohms )

 = resisistividad ( m )
l =longitud del conductor (mts)
A= area transversal (m2
 APLICACION DE LA LEY DE OHM

Como ya se explicó anteriormente, en la ley de Ohm intervienen tres variables

que son: corriente, voltaje y resistencia eléctrica, en términos sencillos de
explicar la ecuación dice que “la corriente eléctrica que circula por un circuito
es directamente proporcional al voltaje aplicado e inversamente proporcional a
la resistencia”.

En otras palabras,
a mayor voltaje: mayor corriente y
a mayor resistencia menor corriente.

Veamos algunos ejemplos de practica para poder entender esta ley de Ohm:
EJERCICIO Un calentador eléctrico consume 4 Amperes de corriente
cuando se conecta a un contacto de 110 V, Con estos datos, calcule su
resistencia eléctrica.

Aplicando : Despejamos “R” quedando:

I=V R=V
R I

Sustituimos los valores y tenemos:

R = 110 volts = 27.5 ohms.

4 amperes
 EJERCICIO. Hallar el voltaje que deberá aplicarse para que por una
resistencia de 38 ohms circule una corriente de 0.42 A.

Aplicamos la formula:

I=V
R

Despejamos V resultando:

V =( R)( i ) y sustituyendo: V= (38 ohms)( 0.42 A) = 15.96 Volts

EJERCICIOS : Dichos ejercicios no son evaluables sino para practicar y obtener
adiestramiento en la aplicación de la ecuación de Ohm.

- calcule el tiempo necesario para que pase una carga de 36000 coulomb a través de
una celda fotoeléctrica que absorbe una corriente de 5.28 Amperes.

- Hallar la resistencia eléctrica de un alambre de plata de 152.5 metros que tiene un

diámetro de 0.25 mm. (investigue la resistividad de la plata).

- Hallar la corriente que circula por un cable, sabiendo que su resistencia eléctrica es
de 22 ohms cuando se conecta a un enchufe de 220 volts.

- Calcule la resistencia del filamento de un foco que se conecta a una fuente de 12

volts y por el que circulan 0.5 A.
 POTENCIA ELECTRICA

La potencia eléctrica es la energía útil que se obtiene en

un sistema, aparato o maquina eléctrica al estar
funcionando por medio de la aplicación de un voltaje y
una corriente eléctrica.
MEDICIÓN DE LA POTENCIA

Existen aparatos para medir la potencia eléctrica, sin

embargo en esta presentación el objetivo es que
comprendas y apliques los procedimientos y el modelo
matemático.

Para ello existen tres formulas que son:

FORMULAS:

En la primera fórmula la potencia se

obtiene por la multiplicación del voltaje
por la intensidad de corriente eléctrica

En la segunda expresión se calcula

dividiendo el cuadrado del voltaje entre la
intensidad de corriente, y ;

la tercera se determina multiplicando el

cuadrado de la intensidad de corriente por
la resistencia eléctrica
Unidades de medida
v de la potencia

La potencia eléctrica se mide en watts,

y cada variable en las ecuaciones es la
siguiente:

- V : voltaje en (Volts)

- i: intensidad de corriente eléctrica en

(amperes)

- R: es la resistencia eléctrica en
(Ohms).
 Ejemplos resueltos
Determina el voltaje que se deberá aplicar a un foco
que tiene una resistencia eléctrica de 40 ohms para
que desarrolle una potencia de 100 watts.

La solución es, aplicar la formula que con los datos de

Resistencia y Potencia se proporcionan, por lo que para
calcular el voltaje se aplica la fórmula: y se
despeja “v” el voltaje, y sacando
raíz cuadrada: qued ando: Que sustituyendo se
llega a:
 Un horno de microondas tiene una potencia de 3600 watts, si se conecta a un voltaje de
120 volts, que intensidad de corriente eléctrica necesitará para funcionar a dicha
potencia?

La solución consiste en usar los datos que son:

- la potencia: 3600 w

- El voltaje : 120 volts ,

- y se requiere calcular la intensidad de corriente (i)

- Entonces la formula a aplicar es: P = V* i

De donde al despejar “i” se tiene:

i=P por lo que sustituyendo se tiene: i= 3600 W = 30 amperes

v 120 V
 Conexiones eléctricas.

En la vida diaria, en algunos casos existen elementos que se conectan de

manera individual a una pila, o bien a un contacto, pero también los hay
en donde tenemos varios elementos como focos, planchas, ventiladores,
conectados a una sola fuente de voltaje.

Es en estos casos donde es importante conocer la forma en que están

interconectados ya que de ello depende no solamente su eficiencia de
funcionamiento sino también la seguridad de la instalación y las personas.
 Tipos de conexiones

Pueden identificarse 2 maneras de conectar los elementos

que llamaremos resistivos que transforman la energía
eléctrica, estos son:

- Conexión en serie.

- Conexión en paralelo.
 Conexión en serie

Se caracteriza porque en los elementos circula la

misma intensidad de corriente eléctrica y su
conexión se muestra en la siguiente figura:
 Conexión en paralelo

Se caracteriza por que los elementos conectados entre

si tienen el mismo voltaje, y un ejemplo es como el
mostrado a continuación:
 ELECTROMAGNETISMO

Se ha mencionado ya con anterioridad que la

electricidad produce efectos magnéticos y también
lo contrario, dando origen así a lo que se conoce
como electromagnetismo, esta área es la base
científica en la que se han diseñado motores,
generadores, transformadores, etc.
Las leyes que rigen el electromagnetismo

Al haberse descubierto que la electricidad

producía efectos magnéticos, se pudo diseñar
muchos tipos de aparatos, máquinas e
instrumentos que funcionan bajo este concepto.
 Ley de Faraday

Es muy importante considerar que la ley de

Faraday es un concepto fundamental en el
estudio de los fenómenos eléctricos y
magnéticos, por lo que su aplicación y
comprensión es vital en el análisis de equipos
y maquinas eléctricas que se rigen en base a
dicho concepto, el cual se abordara en la
unidad siguiente, pero sin embargo es
importante mencionarlo porque dicha ley no
solo se aplica en la electrodinámica sino ha
dado origen a lo que es el electromagnetismo
y es en la que se fundamenta el
funcionamiento de las maquinas eléctricas.
 Referencias.

Pérez Montiel Héctor. Física General. Editorial publicaciones

cultural. México 2000.
