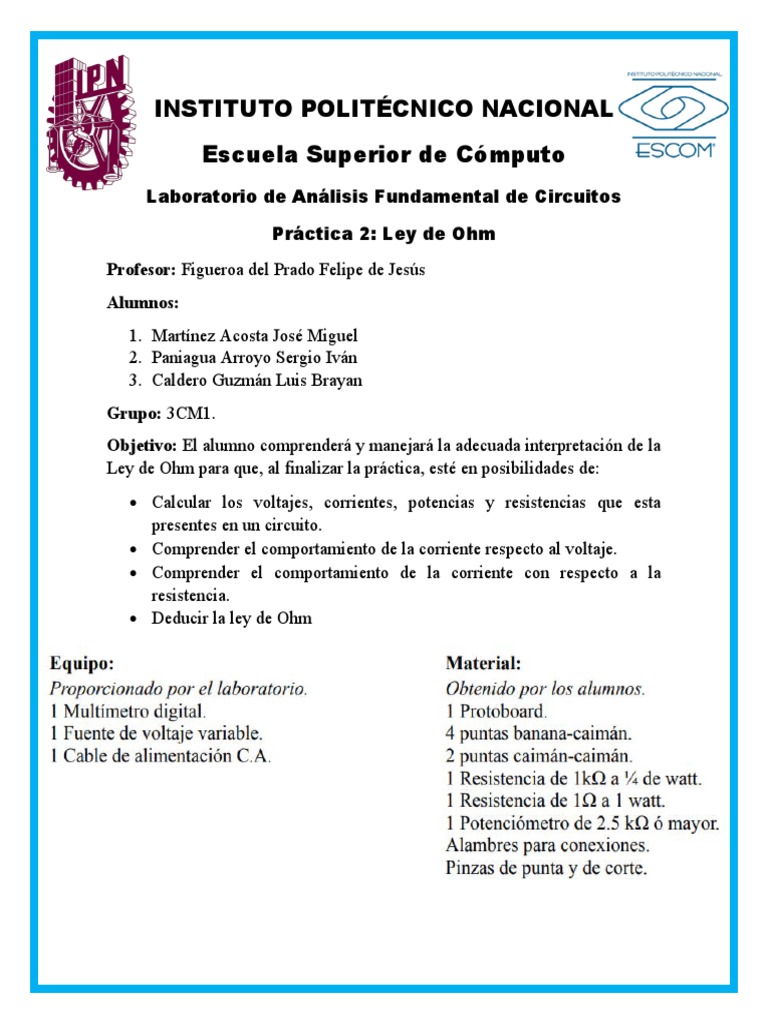

INSTITUTO POLITÉCNICO NACIONAL

Escuela Superior de Cómputo

Laboratorio de Análisis Fundamental de Circuitos

Práctica 2: Ley de Ohm

Profesor: Figueroa del Prado Felipe de Jesús
Alumnos:
1. Martínez Acosta José Miguel
2. Paniagua Arroyo Sergio Iván
3. Caldero Guzmán Luis Brayan
Grupo: 3CM1.
Objetivo: El alumno comprenderá y manejará la adecuada interpretación de la
Ley de Ohm para que, al finalizar la práctica, esté en posibilidades de:
 Calcular los voltajes, corrientes, potencias y resistencias que esta
presentes en un circuito.
 Comprender el comportamiento de la corriente respecto al voltaje.
 Comprender el comportamiento de la corriente con respecto a la
resistencia.
 Deducir la ley de Ohm
1.- Introducción teórica.

Ley de Ohm
Postulada por el físico y matemático alemán Georg Simón Ohm, es una ley
básica de los circuitos eléctricos.
Establece que la diferencia de potencial que aplicamos entre los extremos de
un conductor determinado es proporcional a la intensidad de corriente que
circula por el conductor.
Ohm completó la ley introduciendo la noción de resistencia eléctrica, que es el
factor de proporcionalidad que aparece en la relación entre el voltaje con la
intensidad.
Se representa con la siguiente formula:

Es conocida como fórmula general de la ley de Ohm, donde:

V: Diferencia de potencial, se mide en Voltios (V).
R: Resistencia, se mide en Ohms (Ω).
I: Intensidad de la corriente, se mide en amperes (A).

Corriente eléctrica y movimiento de cargas

Algunas partículas presentan una propiedad fundamental de la materia
llamada carga eléctrica.
Para estudiar la corriente eléctrica es necesario saber cómo se desplazan esas
cargas, en otras palabras, como se mueven las partículas elementales con
carga asociada como los electrones o los iones.
La corriente se define como la carga neta que fluye a través de un área
transversal A por unidad de tiempo.
dq
I=
t

Su unidad en el SI es el Amper (A).

Un amperio es un culombio por segundo (electrones/segundo).
Dado que en el movimiento de las cargas pueden intervenir tanto cargas
positivas como negativas, por definición se adopta el criterio de que la
corriente eléctrica tiene el sentido del movimiento de cargas positivo.

Aceleración y efecto del campo eléctrico

Tal y como está definida la corriente, parece que la velocidad a la que se
desplazan los electrones es constante. Sin embargo, para conseguir una
corriente eléctrica es necesario que las cargas estén sometidas a un campo
eléctrico.
El campo eléctrico es la fuerza por unidad de carga. Por tanto, al establecer
una corriente eléctrica se ejerce sobre las cargas una fuerza eléctrica y sobre
las partículas cargadas se producirá, por tanto, una aceleración, tal y como
señala la primera ley de Newton.
Cada electrón experimenta una fuerza; por tanto, la aceleración es la siguiente:

Siendo:
m: La masa de la partícula cargada.
2.- Desarrollo de la práctica
1.-Dependencia del voltaje:
Sin encender aún la fuente de voltaje, fije el valor del potenciómetro a 2.5kΩ.
Arme el circuito que se ilustra en la figura 1 sobre el protoboard. Una vez
armado el circuito encienda la fuente de voltaje, y varíe su valor desde cero
hasta 15 V, de acuerdo como se pide en la siguiente tabla: No. I

Tabla 1: Valores medidos, calculados y simulados

Circuito Simulado con Proto

2.- Dependencia de la resistencia

Con la fuente de voltaje apagada, fije el valor del potenciómetro a 0Ω. Arme
el circuito que se ilustra en la figura 2 sobre el protoboard. Una vez armado el
circuito encienda la fuente del voltaje, fíjela en 15 V y varíe el valor del
potenciómetro ¹ de acuerdo como se pide en la siguiente tabla:
¹ Recuerde que para medir resistencia tiene que apagar la fuente de voltaje, ó
en su defecto desconectar el potenciómetro.
Circuito Simulado con Proto

Tabla 2: Medición de corriente con dependencia de resistencia

3.- Cálculo de la potencia de los resistores
Antes de conectar la fuente hay que fijarla a 1 volt, después apáguela y sin
utilizar el protoboard, arme el circuito que se ilustra en la figura 3, para este
circuito utilice la resistencia de 1kΩ a ¼ de watt, una vez armado encienda la
fuente de voltaje.
¿Cuál es el valor de la corriente I?
I = 1.05mA
¿Cuál es el valor de la potencia que disipa la resistencia?
P = 1.05 mW
¿Qué efecto sucedió en la resistencia?
Aumento un poco su temperatura.
¿Por qué?
Por el flujo de corriente detenida por la resistencia.
Nuevamente, arme el circuito anterior ², pero ahora utilizando la
resistencia de 1 Ohm a 1 watt, antes de conectar la fuente de voltaje
asegúrese de que esta fija a 1 volt y que el amperímetro este en la máxima
escala
¿Cuál es el valor de la corriente?
I = 0.80 A
¿Cuál es el valor de la potencia que disipa la resistencia?
P = 0.8 W
¿Qué efecto sucedió en la resistencia?
Se calentó bastante.
¿Cuál es la diferencia con el circuito anterior?
La nueva resistencia tiene menor capacidad porque es de 1w a 1Ohm
Conclusiones
José M
A lo largo del desarrollo de esta práctica pude concluir lo siguiente:
El voltaje en circuitos paralelos, siempre será el mismo, la intensidad en
circuitos en serie, siempre será la misma. Por otra parte, esta práctica también
fue de bastante ayuda para practicar LVK y LCK, ver las diferencias notorias
en la práctica y en lo teórico, ya que, en la práctica habrá factores que alteren
los valores.
Por otra parte, pude observar esto:
Cuando la intensidad de corriente depende del voltaje, si se aumenta su valor,
entonces también aumenta en el circuito, en otras palabras, es directamente
proporcional.
Cuando una resistencia es variable, la intensidad de corriente disminuirá
conforme la resistencia aumente, en otras palabras, son inversamente
proporcionales. Por tanto así se puede deducir la relación entre el voltaje,
corriente y la resistencia.
Sergio

Brayan
Bibliografía
¿QUÉ ES LA CORRIENTE CONTINUA O DIRECTA Y CÓMO
FUNCIONA? (2021c, May13). materiales eléctricos, productos eléctricos en
colombia JD ELECTRICOS. https://jdelectricos.com.co/corriente-continua-o-
directa/
Belem, M. (2019, April 25). ¿Cuál es la diferencia entre Corriente y Voltaje?
DIFIERE. https://difiere.com/diferencia-entre-corriente-y-voltaje/
Ley de Ohm. (n.d.). Gob.Gt. Retrieved March 12, 2022, from
https://www.mineduc.gob.gt/DIGECADE/documents/Telesecundaria/Recurso
s%20Digitales/3o%20Recursos%20Digitales%20TS%20BY-SA%203.0/
CIENCIAS%20NATURALES/U9%20pp%20216%20ley%20ohm.pdf
colaboradores de Wikipedia. (2022, 3 octubre). Ley de Ohm. Wikipedia, la
enciclopedia libre. https://es.wikipedia.org/wiki/Ley_de_Ohm
Ley de Ohm. (s. f.). Fisicalab. Recuperado 24 de octubre de 2022, de
https://www.fisicalab.com/apartado/ley-de-ohm

Firma
