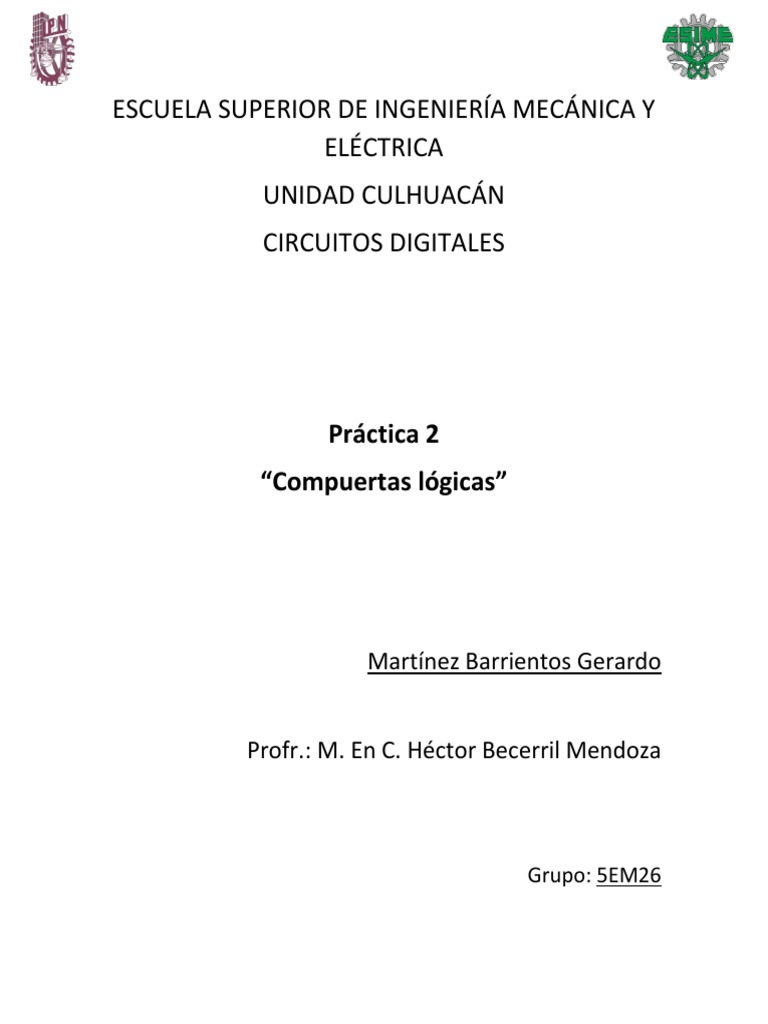

ESCUELA SUPERIOR DE INGENIERÍA MECÁNICA Y

ELÉCTRICA
UNIDAD CULHUACÁN
CIRCUITOS DIGITALES

Práctica 2
“Compuertas lógicas”

Martínez Barrientos Gerardo

Profr.: M. En C. Héctor Becerril Mendoza

Grupo: 5EM26
Introducción
Las Compuertas Lógicas son circuitos electrónicos conformados internamente por
transistores que se encuentran con arreglos especiales con los que otorgan señales de
voltaje como resultado o una salida de forma booleana, están obtenidos por operaciones
lógicas binarias (suma, multiplicación). También niegan, afirman, incluyen o excluyen según
sus propiedades lógicas. Estas compuertas se pueden aplicar en otras áreas de la ciencia
como mecánica, hidráulica o neumática.
Existen diferentes tipos de compuertas y algunas de estas son más complejas, con la
posibilidad de ser simuladas por compuertas más sencillas. Todas estas tienen tablas de
verdad que explican los comportamientos en los resultados que otorga, dependiendo del
valor booleano que tenga en cada una de sus entradas.
Trabajan en dos estados, "1" o "0", los cuales pueden asignarse a la lógica positiva o lógica
negativa. El estado 1 tiene un valor de 5v como máximo y el estado 0 tiene un valor de 0v
como mínimo y existiendo un umbral entre estos dos estados en el cual la compuerta no
registra con exactitud la señal lógica.
Tipos de compuertas.
1. Compuerta AND
Esta compuerta es representada por una
multiplicación en el Algebra de Boole. Indica
que es necesario que en todas sus entradas se
tenga un estado binario 1 para que la salida
otorgue un 1 binario. En caso contrario de que
falte alguna de sus entradas con este estado o
no tenga si quiera una accionada, la salida no
podrá cambiar de estado y permanecerá en 0. Esta puede ser simbolizada por dos o más
interruptores en serie de los cuales todos deben estar activos para que esta permita el flujo
de la corriente.
2. Compuerta OR
En el Algebra de Boole esta es una suma. Esta
compuerta permite que con cualquiera de sus
entradas que este en estado binario 1, su salida
pasara a un estado 1 también. No es necesario
que todas sus entradas estén accionadas para
conseguir un estado 1 a la salida, pero tampoco
causa algún inconveniente. Para lograr un estado
0 a la salida, todas sus entradas deben estar en el mismo valor de 0. Se puede interpretar
como dos interruptores en paralelo, que sin importar cual se accione, será posible el paso
de la corriente.

3. Compuerta NOT
En este caso esta compuerta solo tiene una
entrada y una salida y esta actúa como un
inversor. Para esta situación en la entrada se
colocará un 1 y en la salida otorgara un 0 y en el
caso contrario esta recibirá un 0 y mostrara un 1.
Por lo cual todo lo que llegue a su entrada, será
inverso en su salida.

4. Compuerta NAND
También denominada AND negada, esta
compuerta trabaja al contrario de una AND ya
que al no tener entradas en 1 o solamente alguna
de ellas, esta concede un 1 en su salida, pero si
esta tiene todas sus entradas en 1 la salida se
presenta con un 0.

5. Compuerta NOR
Así como vimos anteriormente, la compuerta OR
también tiene su versión inversa. Esta
compuerta cuando tiene sus entradas en estado
0 su salida estará en 1, pero si alguna de sus
entradas pasa a un estado 1 sin importar en qué
posición, su salida será un estado 0.

6. Compuerta XOR
También llamada OR exclusiva, esta actúa como
una suma binaria de un digito cada uno y el
resultado de la suma seria la salida. Otra manera
de verlo es que con valores de entrada igual el
estado de salida es 0 y con valores de entrada
diferente, la salida será 1.
 7. Compuerta XNOR
Esta es todo lo contrario a la compuerta XOR, ya
que cuando las entradas sean iguales se
presentará una salida en estado 1 y si son
diferentes la salida será un estado 0.

8. Compuerta IF
Esta compuerta no es una muy utilizada o reconocida ya que su funcionamiento en estados
lógicos es parecido a si solo hubiera un cable conectado porque exactamente lo que se le
coloque en la entrada, se encontrara en la salida. Pero también es conocido como un buffer,
en la práctica se utiliza como amplificador de corriente o como seguidor de tensión para
adaptar impedancias.
Familias lógicas
Familia Lógica TTL
La familia lógica-transistor-transistor se desarrolló usando interruptores a transistor para
las operaciones lógicas, y define los valores binarios como
La familia TTL es la más grande de los circuitos integrados (ICs), pero la familia CMOS está
creciendo rápidamente. No son caros, pero consumen mucha energía y deben alimentarse
con +5 voltios. Las puertas individuales, pueden consumir de 3 a 4 mA.
Las versiones Schottky de bajo consumo de chips TTL, solo consumen un 20% de energía,
pero son más caras. Los números de piezas de estos chips llevan LS en el centro de su
nomenclatura.
Sus voltajes de entrada y salida de señales son:
▪ VIH mín = 2.0 Volts
▪ VIL máx = 0.8 Volts
▪ VOH mín = 2.4 Volts
▪ VOL máx = 0.4 Volts
Familia Lógica CMOS
La familia CMOS (complementary metal oxide semiconductor), contiene la mayor parte de
los equivalentes chips TTL. Los chips CMOS tienen mucha menor necesidad de energía
(consumen sobre 1 mA) y operan con un gran rango de voltajes de alimentación
(normalmente de 3 a 18 voltios). La nomenclatura del modelo CMOS llevan una C en el
centro de su numeración, por ejemplo, el 74C04 es el CMOS equivalente del TTL 7404. Un
gran inconveniente es la extrema sensibilidad a la electricidad estática por ello se deben
proteger cuidadosamente contra las descargas de electricidad estática.
Sus voltajes de entrada y salida para señales son:
▪ VIH mín = 3.5 Volts
▪ VIL máx = 1.5 Volts
▪ VOH mín = 4.95 Volts
▪ VOL máx = 0.05 Volts

Material
▪ Protoboard
▪ 3 resistores de 220 Ω +- 5% 1⁄4 What
▪ Miniswitch de 4 u 8 switches
▪ 3 LEDs color que gusten
▪ CI Compuertas Lógicas
▪ 74LS00, 74LS02, 74LS04, 74LS08, 74LS32, 74LS86
▪ Cable telefónico de colores
▪ Pinzas de corte y de punta

Equipo
▪ Multímetro Digital
▪ Fuente de CD de 5 Volts
Simulaciones

Desarrollo
El primer paso en el desarrollo de esta práctica consistió en armar el circuito por medio de una
protoboard en donde se colocaron los componentes de acuerdo con el diagrama de conexiones que
nos fue proporcionado.

Posteriormente con ayuda de pinzas de corte y de punta se ajustaron los trozos de cable telefónico
para interconectar los elementos entre sí. También se conectó una fuente de poder de 5V a la
alimentación de todo el circuito por medio de un regulador de voltaje para evitar variaciones en el
voltaje.
Después Se probaron las diversas configuraciones del circuito en cada compuerta, comprobando
que el resultado de las diferentes combinaciones de los valores en las entradas fuera correcto según
la tabla de verdad de cada compuerta.
Finalmente se procedió a hacer mediciones del voltaje en la salida de cada compuerta; primero con
carga, es decir, con un led y una resistencia conectados en la salida del circuito integrado. El segundo
caso para medir fue cuando en la salida no había nada conectado. Se registraron estos valores en
una tabla.
Conclusiones
En los circuitos integrados como las compuertas lógicas son de gran utilidad cuando se necesita
controlar el comportamiento de un determinado sistema ya que con un par de ellas se pueden
realizar una serie de operaciones muy complejas. Además, son muy fáciles de usar, ya que su
funcionamiento parte del uso de la lógica convencional. El algebra de Boole adquiere más relevancia
en este tipo de circuitos, ya que de una premisa lógica muy compleja que nos haría utilizar
demasiadas compuertas lógicas, podemos simplificar el problema de modo que solo utilicemos unas
cuantas y, si el procedimiento así lo requiere, podemos utilizar un solo tipo de compuerta, gracias a
que es posible construir compuertas lógicas a partir de otras.

Con todo esto podemos llegar a la conclusión de que en el ámbito de la electrónica digital, las
compuertas lógicas toman un papel protagónico, ya sea en el diseño de circuitos o para comprender
como funcionan los sistemas digitales y sus muchas aplicaciones en el mundo moderno.
