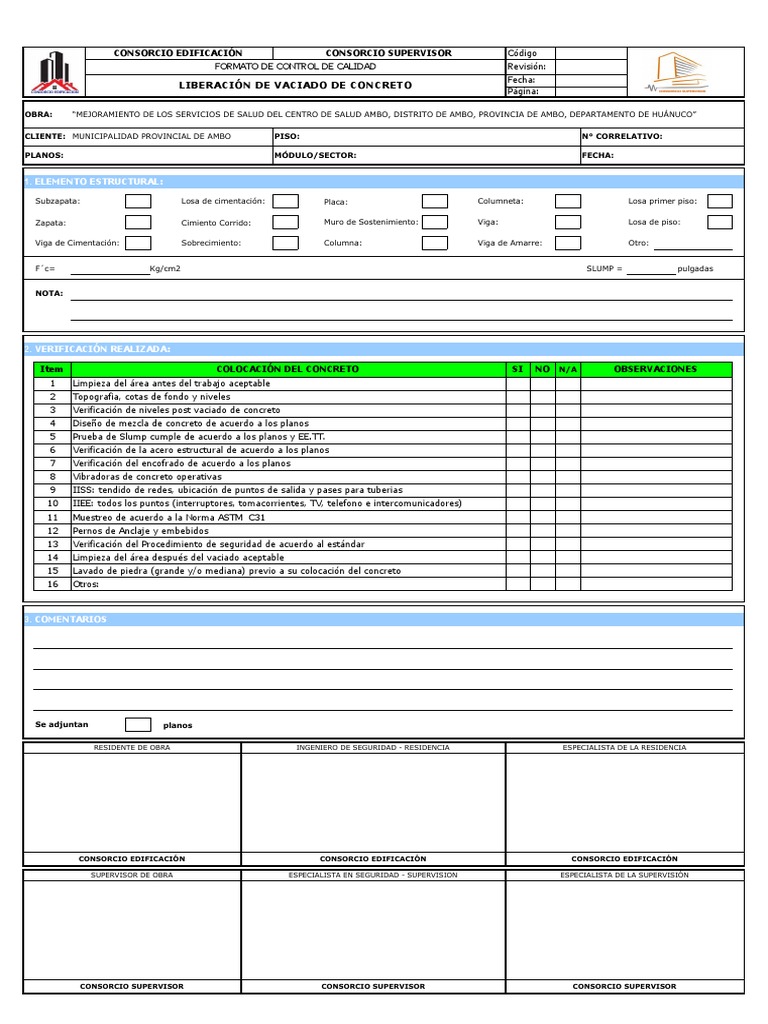

CONSORCIO EDIFICACIÓN CONSORCIO SUPERVISOR Código

FORMATO DE CONTROL DE CALIDAD Revisión:

Fecha:
LIBERACIÓN DE VACIADO DE CONCRETO
Página:

OBRA: “MEJORAMIENTO DE LOS SERVICIOS DE SALUD DEL CENTRO DE SALUD AMBO, DISTRITO DE AMBO, PROVINCIA DE AMBO, DEPARTAMENTO DE HUÁNUCO”

CLIENTE: MUNICIPALIDAD PROVINCIAL DE AMBO PISO: N° CORRELATIVO:

PLANOS: MÓDULO/SECTOR: FECHA:

1. ELEMENTO ESTRUCTURAL:

Subzapata: Losa de cimentación: Placa: Columneta: Losa primer piso:

Zapata: Cimiento Corrido: Muro de Sostenimiento: Viga: Losa de piso:

Viga de Cimentación: Sobrecimiento: Columna: Viga de Amarre: Otro:

F´c= Kg/cm2 SLUMP = pulgadas

NOTA:

2. VERIFICACIÓN REALIZADA:

Item COLOCACIÓN DEL CONCRETO SI NO N/A OBSERVACIONES

1 Limpieza del área antes del trabajo aceptable
2 Topografia, cotas de fondo y niveles
3 Verificación de niveles post vaciado de concreto
4 Diseño de mezcla de concreto de acuerdo a los planos
5 Prueba de Slump cumple de acuerdo a los planos y EE.TT.
6 Verificación de la acero estructural de acuerdo a los planos
7 Verificación del encofrado de acuerdo a los planos
8 Vibradoras de concreto operativas
9 IISS: tendido de redes, ubicación de puntos de salida y pases para tuberias
10 IIEE: todos los puntos (interruptores, tomacorrientes, TV, telefono e intercomunicadores)
11 Muestreo de acuerdo a la Norma ASTM C31
12 Pernos de Anclaje y embebidos
13 Verificación del Procedimiento de seguridad de acuerdo al estándar
14 Limpieza del área después del vaciado aceptable
15 Lavado de piedra (grande y/o mediana) previo a su colocación del concreto
16 Otros:

3. COMENTARIOS

Se adjuntan planos

RESIDENTE DE OBRA INGENIERO DE SEGURIDAD - RESIDENCIA ESPECIALISTA DE LA RESIDENCIA

CONSORCIO EDIFICACIÓN CONSORCIO EDIFICACIÓN CONSORCIO EDIFICACIÓN

SUPERVISOR DE OBRA ESPECIALISTA EN SEGURIDAD - SUPERVISION ESPECIALISTA DE LA SUPERVISIÓN

CONSORCIO SUPERVISOR CONSORCIO SUPERVISOR CONSORCIO SUPERVISOR

 CONSORCIO EDIFICACIÓN CONSORCIO SUPERVISOR Código SGC-Fr-005
FORMATO DE CONTROL DE CALIDAD Revisión: 1
Fecha: 8/14/2019
LIBERACIÓN DE VACIADO DE CONCRETO
Página: 2 de 2

“MEJORAMIENTO DE LOS SERVICIOS DE SALUD DEL CENTRO DE SALUD AMBO, DISTRITO DE AMBO, PROVINCIA DE AMBO, DEPARTAMENTO
OBRA:
HUÁNUCO”

CLIENTE: MUNICIPALIDAD PROVINCIAL DE AMBO PISO: N° CORRELATIVO:

PLANOS: MÓDULO/SECTOR: FECHA:

4. CHECK LIST DE VERIFICACIÓN DE COLOCACION DE LA ARMADURA:

Item LA ARMADURA CUMPLE CON LOS SIGUIENTES REQUISITOS SI NO N/A OBSERVACIONES

1 La Limpieza superficial de armadura es aceptable
2 Longitud y Diámetro especificado
3 Verificación de detalles de refuerzo (bastonería)
4 Verificación de cantidad de estribos y espaciado
5 Longitud de traslape
6 Colocación de separadores
7 Colocación del acero por temperatura
8 Colocación de refuerzos e insertos
9 Conformidad de recubrimiento
10 Verificación de longitudes (tolerancia +0 a 1 cm)
11 Verificación de doblado según especificación
12 Soldadura de la armadura según Norma ANSI/AWS D1.4-92
13 Otros:

NOTA:

Nombre del Responsable:

FIRMA:

5. CHECK LIST DE VERIFICACIÓN DE ENCOFRADOS:

El encofrado es: Madera Metálico Otro Especifique:

Item EL ENCOFRADO CUMPLE CON LOS SIGUIENTES REQUISITOS SI NO N/A OBSERVACIONES

1 Revisión de la Memoria de cálculo y planos
2 Trazo y niveles de la estructura
3 Condición de uso
4 Limpieza de superficie adecuada (ganchos, aserrín, mortero seco,etc)
5 Colocación de Desmoldantes
6 Se verificó dimensiones del encofrado (modulación)
7 Amarres y arriostres
8 Verificación de la verticalidad y alineación antes del vaciado
9 Juntas seguras, parejas, herméticas
10 Existe cuerdas de alineamiento o plomada en caso de deflexión
11 Colocación de viguetas y bovedillas de acuerdo a sectorización
12 Ochavos o biseles bien ubicados
Colocación de tacos de concreto, ángulos de alineamiento y aseguramiento de
13
soleras
14 Recubrimiento
Conformidad de distribución de equipo y accesorios: templadores, pernos,
15
alineadores, pines, nostras, montantes, paneles, tomapuntas, cuñas)
16 Contraflecha
17 Humedad en toda la superficie de contacto
18 Sellador aplicado

NOTA:

Nombre del Responsable:

FIRMA:

6. OBSERVACIONES GENERALES

Se adjuntan planos
 CONSORCIO EDIFICACIÓN CONSORCIO SUPERVISOR Código

FORMATO DE CONTROL DE CALIDAD Revisión:

Fecha:
LIBERACIÓN DE COBERTURA DE POLIPROPILENO
Página:

“MEJORAMIENTO DE LOS SERVICIOS DE SALUD DEL CENTRO DE SALUD AMBO, DISTRITO DE AMBO, PROVINCIA DE AMBO, DEPARTAMENTO DE
OBRA:
HUÁNUCO”

CLIENTE: MUNICIPALIDAD PROVINCIAL DE AMBO PISO: N° CORRELATIVO:

PLANOS: MÓDULO/SECTOR: FECHA:

1. VERIFICACIÓN REALIZADA:

Item COBERTURA DE POLIPROPILENO SI NO N/A OBSERVACIONES

VERIFICACIÓN ANTES DE INICIAR LAS PARTIDAS

1 Orden y Limpieza del área antes del trabajo aceptable.

2 Verificación del cumplimiento de las EE.TT de las piezas de madera (correas).

3 Verificación y correcta aplicación de impermeabilizante (petroleo) en las maderas (correas).

4 Verificación del cumplimiento de las EE.TT de las Coberturas de polipropileno.

VERIFICACIÓN DURANTE LA EJECUCION DE LA PARTIDA

5 Verificación de la pendiente tal como indica los planos.

6 Perforación de la cresta u onda alta de la plancha de polipropileno al elemento de fijación (correa).

7 Verificación del alineamiento de las correas o apoyos.

Correcta ubicación de la Cobertura de Polipropileno; la parte de la cara que tiene la etiqueta va

8
hacia afuera.

9 Verificación del espaciamiento entre apoyos.

10 Cumplimiento de los puntos de fijación para el apoyo transversal.

11 Perforación de la cresta u onda alta de la plancha de polipropileno al elemento de fijación (correa).

12 Verificación de la correcta Ubicación y colocación de la cobetura

VERIFICACIÓN POST. A LA EJECUCION DE LA PARTIDA

13 Verificación del traslape longitudinal y transversal 0.15m

14 Verificación volado máximo de la cobertura

15 Otros:

3. COMENTARIOS

Se adjuntan planos

ESPECIALISTA DE ARQUITECTURA - CONTRATISTA ESPECIALISTA DE CALIDAD - CONTRATISTA RESIDENTE DE OBRA

CONSORCIO EDIFICACIÓN CONSORCIO EDIFICACIÓN CONSORCIO EDIFICACIÓN

ESPECIALISTA DE ARQUITECTURA - SUPERVISIÓN ESPECIALISTA DE CALIDAD - SUPERVISION SUPERVISOR DE OBRA

CONSORCIO SUPERVISOR CONSORCIO SUPERVISOR CONSORCIO SUPERVISOR
