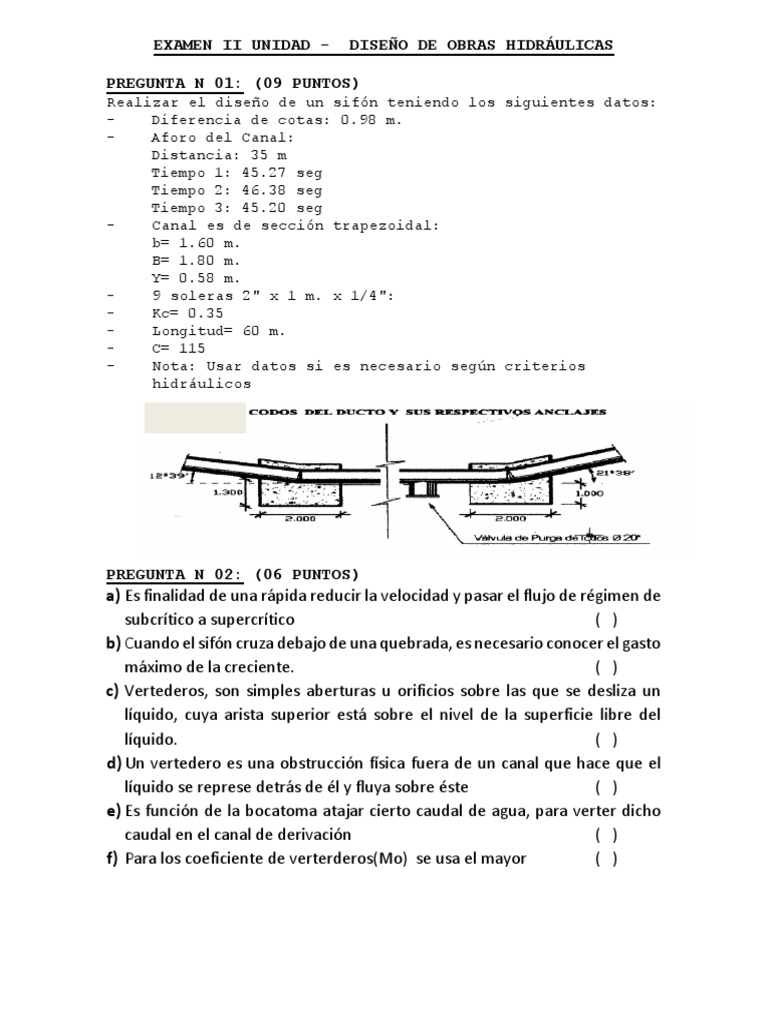

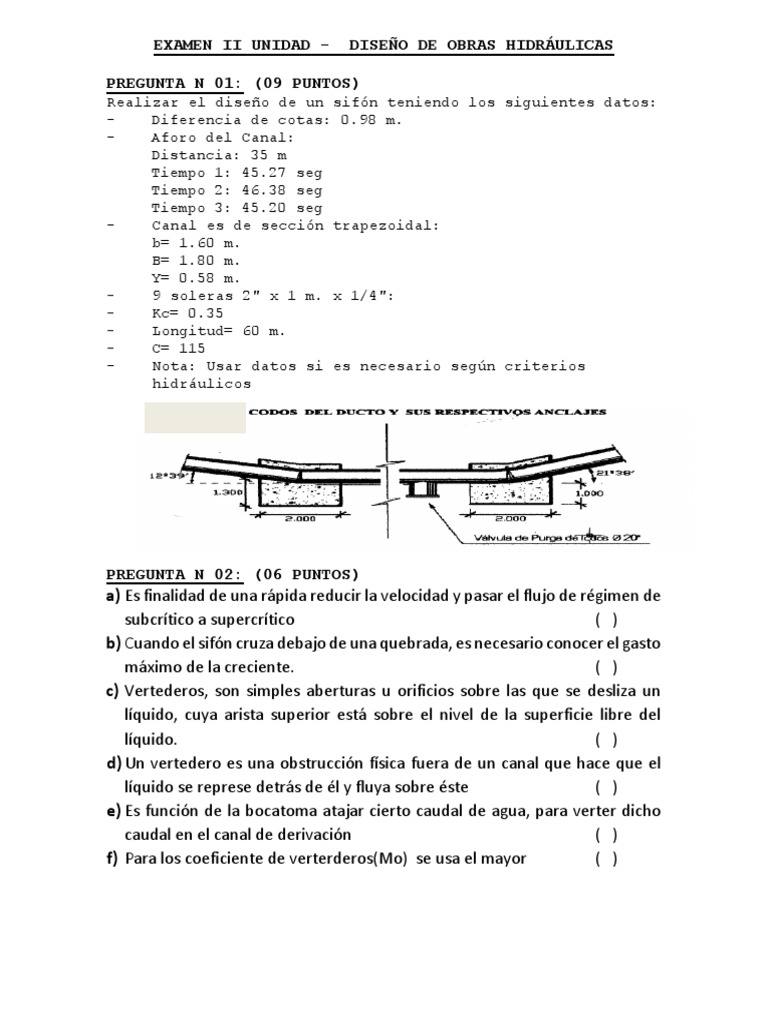

EXAMEN II UNIDAD - DISEÑO DE OBRAS HIDRÁULICAS

PREGUNTA N 01: (09 PUNTOS)

Realizar el diseño de un sifón teniendo los siguientes datos:
- Diferencia de cotas: 0.98 m.
- Aforo del Canal:
Distancia: 35 m
Tiempo 1: 45.27 seg
Tiempo 2: 46.38 seg
Tiempo 3: 45.20 seg
- Canal es de sección trapezoidal:
b= 1.60 m.
B= 1.80 m.
Y= 0.58 m.
- 9 soleras 2" x 1 m. x 1/4":
- Kc= 0.35
- Longitud= 60 m.
- C= 115
- Nota: Usar datos si es necesario según criterios
hidráulicos

PREGUNTA N 02: (06 PUNTOS)

a) Es finalidad de una rápida reducir la velocidad y pasar el flujo de régimen de
subcrítico a supercrítico ( )
b) Cuando el sifón cruza debajo de una quebrada, es necesario conocer el gasto
máximo de la creciente. ( )
c) Vertederos, son simples aberturas u orificios sobre las que se desliza un
líquido, cuya arista superior está sobre el nivel de la superficie libre del
líquido. ( )
d) Un vertedero es una obstrucción física fuera de un canal que hace que el
líquido se represe detrás de él y fluya sobre éste ( )
e) Es función de la bocatoma atajar cierto caudal de agua, para verter dicho
caudal en el canal de derivación ( )
f) Para los coeficiente de verterderos(Mo) se usa el mayor ( )
PREGUNTA N 03: (05 PUNTOS)
-01- DISEÑAR LA REJILLA LATERAL, EN EL CUAL SE DESEA CAPTAR UN CAUDAL DE ESTIAJE DE
3.4 M3/S

P1= 1.4 M.

H= 0.85 M.

Z= 0.15 M

P2= 1.6 M.

P3= 1.2 M.

K= 0.90

K’= 0.95

SEPARACION ENTRE BARROTES 0.025 M.

ANCHO DE BARROTES= 0.015 M.

% DE OBTURACION 30%

Qmedio anual=12m3/s

Velocidad que pasa por la reja= 1m/s

Velocidad del río=0.258 m/s

J=3%

n= 0.014

m=0

c= 0.30

αdesrripiador= 14.5°
