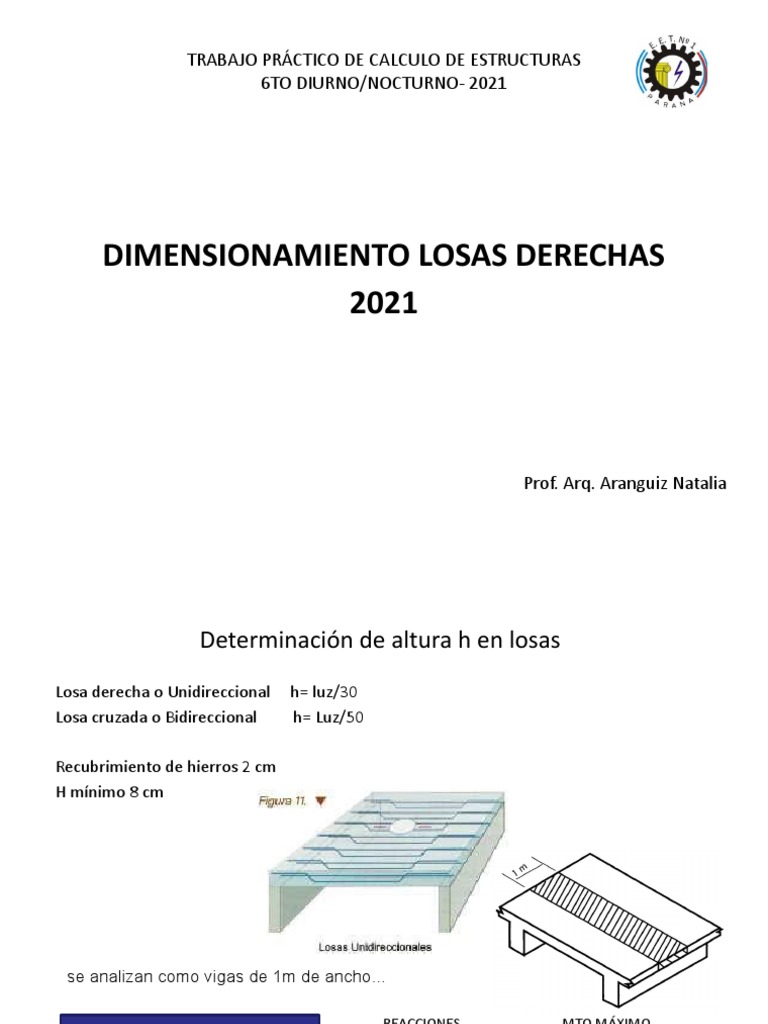

TRABAJO PRÁCTICO DE CALCULO DE ESTRUCTURAS
6TO DIURNO/NOCTURNO- 2021
DIMENSIONAMIENTO LOSAS DERECHAS
2021
Prof. Arq. Aranguiz Natalia
Determinación de altura h en losas
Losa derecha o Unidireccional h= luz/30
Losa cruzada o Bidireccional h= Luz/50
Recubrimiento de hierros 2 cm
H mínimo 8 cm
se analizan como vigas de 1m de ancho...
REACCIONES MTO MÁXIMO
Ra = Rb = q x L / 2 Mx = q x L2 / 8
Cuando la carga se distribuye en toda la superficie de la losa la misma se
dice que va ser uniformemente repartida, su unidad de medida t/m2
Determinación del peso de la Losa Descripción Espesor Peso Peso
(m) especifico total(kg/
✔ Piso Baldosa e: 0.02 m----P. (kg/m3) m2)
espec:2200 kg/m3
Piso Baldosa 0.02 2200 44
✔ Mezcla de asiento e: 0.02 m---P.
espec: 1600 kg/m3 Mezcla de 0.02 1600 32
asiento
✔ Contrapiso e: 0.07---P. espec:
1600 kg/m3 Contrapiso 0.07 1600 112
✔ Losa H°A° e: 0.10 m---p. espec: Losa H°A° 0.10 2400 240
2400 kg/m3 Cielorraso 0.02 1100 22
✔ Cielorraso de yeso e: 0.02---p. de yeso
espec: 1100 kg/m3
g 450
Sobrecarg p 250
De esta manera se utilizará está a destino
carga para comenzar a calcular la (Oficina)
losa derecha de H°A° q 700
En Hormigón Armado trabajaremos por ser pesos importantes vamos a
trabajar en la unidad de toneladas, es decir, 1 t son 1000 kg, por lo cual para el
ejemplo que calculamos los 700 kg/m2 es igual a 0.70 t/m2
1°- Calcular la h de la losa que será
la distancia de la parte superior a
la armadura de la misma. En este
caso se considera la luz de la losa
del lado más corto.
H= luz/30 (30 coef. de tabla)
L= 3.70 m
H= 3.70 m = 0.12 m
30
La altura que adoptamos será de
0.12 hasta la armadura.
Determinación de Reacciones y Momentos
2° Al ser una losa con carga repartida se considera su q= 0.70 t/m2
Se puede aplicar la fórmula para sacar Reacciones Ra = Rb = q x L
Donde RA= RB 0.70 t/m2 x 3.70 m 2
2
Mto Flector Máx: q x l2
8
Mto F= 0.70 tm2 x (3.70 m) = 1.19 tm/m
2
Con el Momento Flector Máximo (tm/m)y la
altura (h)se determinará el dimensionamiento
de la losa derecha.
Dimensionamiento de losa
3° DATOS:
Mto máx= 1.19 tm/m
H= 0.12 m
Ancho de losa: siempre se
considera un ancho de 1 m
Calidad del Hormigón: H21
Kh= 11 busco en Tabla un valor menor a
este número
En este caso adopto Kh= 10.59
12 cm
Para que nos de el valor de Ks: 0.448
Este será el coeficiente que utilizaremos
1.19 tm/m para dimensionar la armadura
1m
Kh= 11 utilizo--- 10.59
Me dará el valor
Ks: 0.448 (coef. De
mayoración)
•As= ks x Mto máx
(tm/m)
0.12m
As= área de Acero
As= 0.448 x 1.19 tm/m
0.12m
As= 4.44 cm2/m (Esto
será la cantidad de
hierro que será
necesario adoptar
por cada metro
lineal de la losa)
Armadura Principal.
En tabla buscaré qué
diámetro de hierro
adoptó y cuál será su
separación máxima.
Adopto 1 φ 8 mm c/11 cm (4.44 cm2/m)
Levanto: 1 φ 8mm c/22 cm (2.27 cm2/m)
Armadura de Repartición*: 20 % de la armadura principal.
Armadura de repartición: 20 % 4.44 cm2/m = 0.88 cm2/m
Adopto: 1 φ 6mm c/20 cm (1.40 cm2/m)
* La armadura de repartición solo sirve a los efectos de sostener la armadura principal,
formando una malla cruzada, no absorbe esfuerzo, a diferencia de la Armadura principal (As)
que soportará los esfuerzos de Tracción (+)
esta Armadura de Repartición por lo general es 1 φ 6mm c/20 cm que es lo mínimo que está en
tabla.
Armadura
levantada
Armadura sin
levantar
Armadura de
Repartición
EJERCICIOS A REALIZAR LOSA DERECHA
Losa con Voladizo
(L1)
Denominación de
losa
Denominación Columnas
Las líneas marcan hacia
Cotas que lado apoyan las losas
en sentido X o Y
Representación
de vigas
L1
Datos
A calcular En el circulo se coloca el
nombre de la losa.
EJERCICIO 2
Actividad
✔ El trabajo se podrá realizar en grupo de hasta
4 integrantes.
✔ Los cálculos deberán prolijamente detallados,
utilizando las unidades correspondientes.
✔ Fecha de Entrega: Viernes 15 Mayo 2020
✔ Entregar a la carpeta de Classroom de la
asignatura (T.P CALCULO ESTRUCTURAL)
