8 Ciclos de refrigeración y bomba de calor

8.1. Planta de enfriamiento

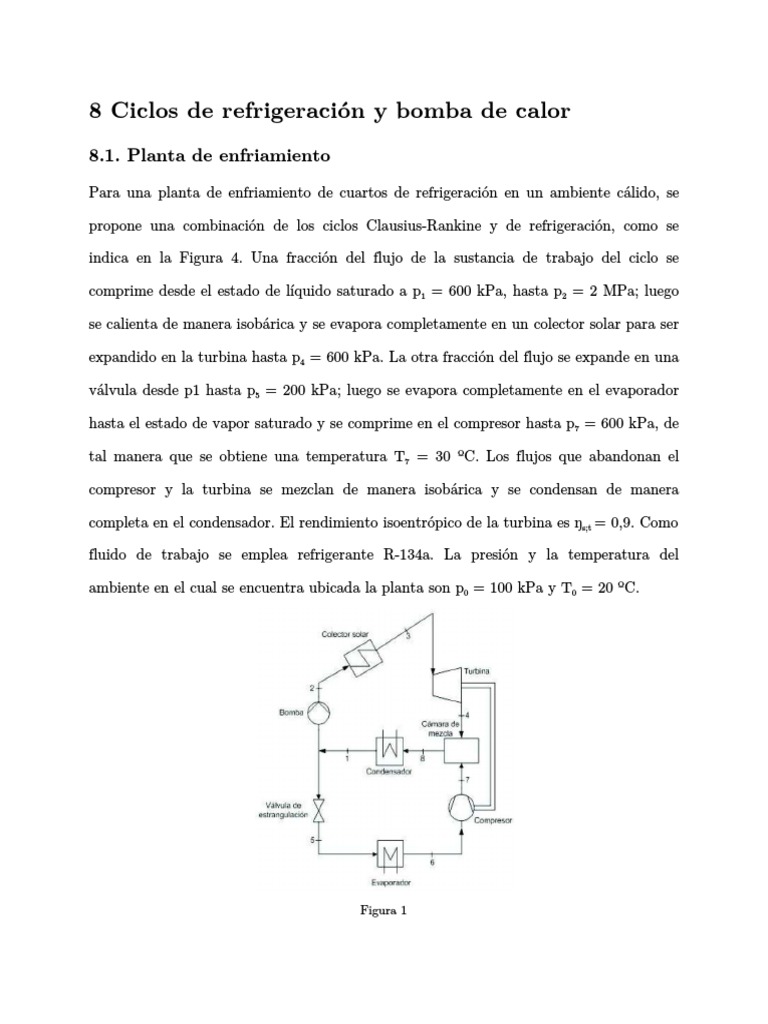

Para una planta de enfriamiento de cuartos de refrigeración en un ambiente cálido, se

propone una combinación de los ciclos Clausius-Rankine y de refrigeración, como se

indica en la Figura 4. Una fracción del flujo de la sustancia de trabajo del ciclo se

comprime desde el estado de líquido saturado a p1 = 600 kPa, hasta p2 = 2 MPa; luego

se calienta de manera isobárica y se evapora completamente en un colector solar para ser

expandido en la turbina hasta p4 = 600 kPa. La otra fracción del flujo se expande en una

válvula desde p1 hasta p5 = 200 kPa; luego se evapora completamente en el evaporador

hasta el estado de vapor saturado y se comprime en el compresor hasta p7 = 600 kPa, de

tal manera que se obtiene una temperatura T7 = 30 ºC. Los flujos que abandonan el

compresor y la turbina se mezclan de manera isobárica y se condensan de manera

completa en el condensador. El rendimiento isoentrópico de la turbina es ŋs;t = 0,9. Como

fluido de trabajo se emplea refrigerante R-134a. La presión y la temperatura del

ambiente en el cual se encuentra ubicada la planta son p0 = 100 kPa y T0 = 20 ºC.

Figura 1
Bajo las siguientes suposiciones:

La turbina, el compresor, la bomba y la cámara de mezclado se encuentran

perfectamente aislados hacia el exterior.

El cambio de estado en la bomba ocurre de manera reversible.

La potencia de la turbina se utiliza exclusivamente para la operación del compresor.

Se desprecian las variaciones en las energías cinéticas y potencial para todos los procesos.

Se solicita:

a) Representar el ciclo en un diagrama T - s y en un diagrama p - h.

b) Determinar la eficiencia isoentrópica del compresor.

c) Determinar la relación de los flujos másicos en las dos secciones de la planta.

d) ¿Para qué flujo de calor se debe diseñar el colector solar cuando la potencia de

enfriamiento es de 300 kW?

e) Determinar la exergía específica del fluido en el estado 3, y el cambio en la exergía del

mismo en la turbina.

f) Determinar la razón a la cual la entropía es generada en el compresor, la turbina y la

válvula de estrangulamiento.

g) Determinar la exergía destruida en el compresor, la turbina y la válvula de

estrangulamiento.

8.2. Sistema de refrigeración en cascada

Un sistema de refrigeración en cascada de dos etapas utiliza como fluido de trabajo

refrigerante R-134a. En el ciclo superior se tiene un compresor adiabático que eleva la

presión del refrigerante hasta p6 = 0,9 MPa a través de un proceso irreversible. La

eficiencia isoentrópica del compresor es de ŋs;comp = 0,92. Después de la compresión el

fluido es condensado hasta el estado de saturación, mediante el rechazo de calor al

ambiente (cocina). El refrigerante en estado líquido es sometido a un proceso de

estrangulación hasta una presión de p8 = 0,32 MPa. El refrigerante ingresa en un

intercambiador de calor de contraflujo donde se evapora por completo hasta el estado de

saturación por el calor recibido del ciclo inferior.

En el ciclo inferior, se tiene un flujo másico de refrigerante de 5 kg/min. El fluido retira

calor de un cuarto refrigerado hasta evaporarse por completo, alcanzando las condiciones

de saturación. El vapor saturado ingresa a un compresor adiabático irreversible que

aumenta la presión del mismo hasta p2 = 0,4 MPa y T2 = 15 ºC. Luego se presenta el

rechazo de calor del ciclo inferior al ciclo superior de manera tal que el refrigerante se

condensa hasta el estado de saturación. El refrigerante en estado líquido es sometido

a un proceso de estrangulación hasta una temperatura de T4 = -12 ºC.

Asuma que los procesos de adición y rechazo de calor ocurren a presión constante. El

intercambiador de calor de contraflujo se encuentra perfectamente aislado hacia el

exterior. El sistema de refrigeración se encuentra en un ambiente con una temperatura

T0 = 20 ºC y una presión p0 = 100 kPa.

Figura 2
Se solicita:

a) Representar el ciclo en un diagrama T - s y en un diagrama p - h.

b) Determinar el flujo de calor rechazado al ambiente en el condensador.

c) Determinar el flujo de calor retirado del cuarto refrigerado.

d) Determinar la eficiencia isoentrópica del compresor II.

e) Determinar el coeficiente de operación del ciclo.

f) Determinar la entropía generada y la exergía destruida en los compresores.

g) Determinar la entropía generada y la exergía destruida en la válvula de

estrangulamiento del ciclo superior.
