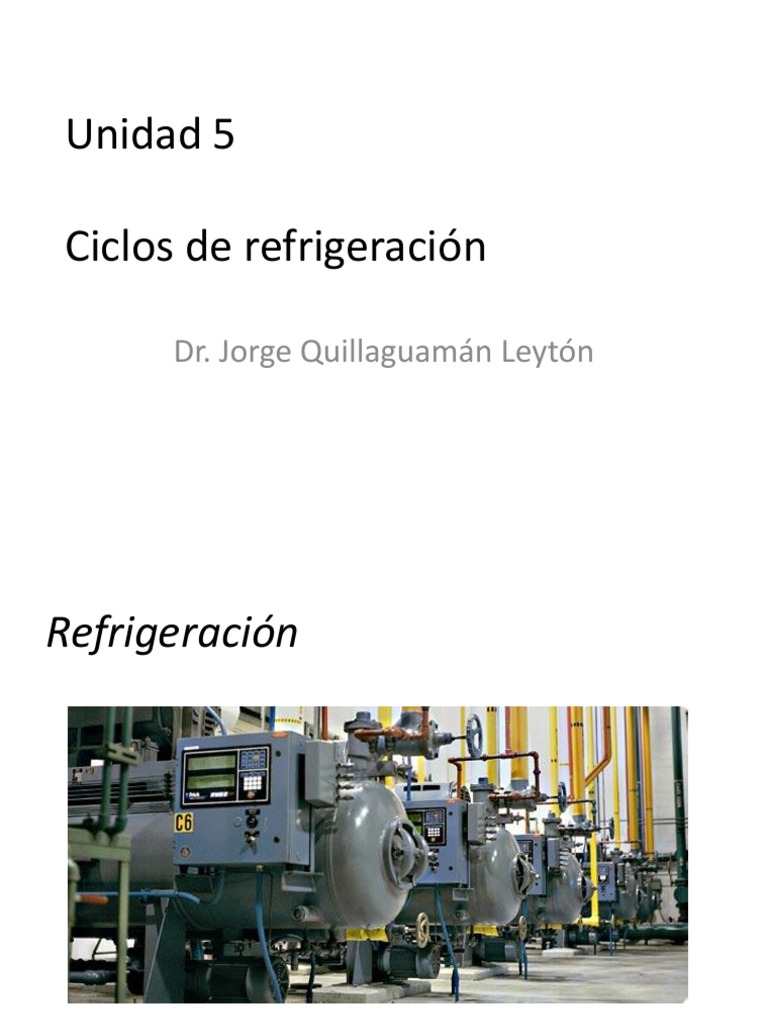

Unidad 5

Ciclos de refrigeración

Dr. Jorge Quillaguamán Leytón

Refrigeración
El diagrama presión vs. entalpía
Presión absoluta

Presión absoluta = presión manométrica +

presión atmosférica

Las tablas y gráficos están basados en la presión

absoluta
Temperaturas y presiones de
saturación

Cuando líquido y vapor coexisten en un

recipiente y existe un equilibrio entre la
temperatura y la presión, la condición es
llamada «saturada».
Las condiciones de saturación prevalecen en
condensadores y evaporadores.

Para propósitos prácticos medir la presión en un

condensador o evaporador significa determinar
la temperatura del condensador o evaporador
respectivamente.
Vapor sobre calentado y líquido
subenfriado
El estado del vapor cambia a vapor sobre
calentado, porque la temperatura del vapor esta
por encima de la temperatura de saturación a su
correspondiente presión. El líquido no puede
coexistir con el vapor sobrecalentado.
El líquido subenfriado es obtenido cuando el
líquido saturado es enfriado por debajo de su
temperatura de saturación. No exista vapor en el
líquido subenfriado.
El diagrama presión vs. entalpía
Ejemplo 5.1
Un evaporador recibe líquido saturado del
refrigerante R-134a a un flujo de 8 Kg/s a -30 °C
y sale como vapor saturado. Calcule la cantidad
de calor extraída por el refrigerante.
Ejemplo 5.2
El refrigerante R-134a se encuentra a una
temperatura de 10 °C y a una presión de 504
kPa. Determine a) si el refrigerante está
saturado, líquido subenfriado o vapor
sobrecalentado; b) Cuál es su entalpía.

a) Líquido sub enfriado b) h = 213.58 KJ/Kg

Ejemplo 5.3
El refrigerante R-134a se encuentra a una
temperatura de 10 °C y una presión de 362 kPa.
Determine a) si el refrigerante está saturado,
líquido subenfriado o vapor sobrecalentado; b)
Cuál es su entalpía.

a) Vapor sobrecalentado b) h = 412 KJ/Kg

Entropía
El uso de la entropía en la refrigeración está
limitado a dos aplicaciones: 1) La compresión
del vapor de un refrigerante se representa
idealmente por las líneas de entropía constante,
y 2) el uso de la entropía para ayudar a describir
un ciclo ideal de refrigeración.
s : entropía KJ/(Kg · K)
q : magnitud de la trasferencia de calor, KJ/Kg
T : temperatura absoluta, K
Ejemplo 5.4
Vapor saturado de R-717 a una temperatura de
0 °C es comprimido en un proceso sin fricción y sin
transferencia de calor hasta alcanzar una presión de
1000 KPa. El flujo del refrigerante es 5 Kg/s. ¿Cuál
es el trabajo realizado por Kg de refrigerante y la
temperatura del refrigerante a la salida del
compresor?
Ciclo ideal de refrigeración
Eficiencia de un ciclo de refrigeración

• Coeficiente de desempeño
Eficiencia de un ciclo de refrigeración
ideal
El COP guía la operación de una planta de
refrigeración y su eficiencia. Para que la planta
tenga un mínimo de requerimientos de energía
para una capacidad de refrigeración dada se
debe:
Mantener la temperatura de condensación
tan baja como sea posible.

Mantener la temperatura de evaporación tan

alta como sea posible.
Ejemplo 5.5
Una planta de refrigeración funciona como un ciclo
ideal, el calor absorbido del espacio refrigerado es
270 KW, el refrigerante ingresa al evaporador con
una temperatura de -10 °C. Calcule el COP de la
planta y el calor que puede emitir el condensador, si
desea que la temperatura en el condensador sea a)
35 °C; b) 43 °C
Ecuación del flujo estacionario de
energía

ṁ : flujo másico del fluido, Kg/s

h : entalpía, J/Kg
v : velocidad, m/s
z : elevación respecto a un plano, m
q : velocidad de transferencia de calor dentro del fluido, W
Ws : velocidad de energía desarrollada por el fluido, W
Ciclo ideal o ciclo de Carnot
Estado del refrigerante expresado
como calidad

Define la fracción de vapor en una mezcla líquido/vapor:

Ejemplo 5.6
Una planta de refrigeración cuyo condensador
opera a 40 °C y su evaporador a 0 °C y en el que se
usa 0.15 Kg/s de R717. Calcule a) las entalpías en
todos los puntos del ciclo, b) el calor extraído por el
evaporador y la potencia requerida para el
compresor, c) la potencia liberada por la turbina, d)
la cantidad de calor liberada en el condensador, e)
COP
Ciclo de compresión de vapor estándar

Algunos problemas de operación de un ciclo ideal

están asociados con el ciclo ideal de compresión:

Con compresores reciprocantes, el líquido en las

paredes del cilindro disminuyen la eficiencia de
la lubricación.
Si se tienen gotas de líquido al final de la
compresión, el líquido incompresible puede
retornar al sistema y las válvulas pueden ser
dañadas.

Una dificultad adicional es el control de la fracción

líquida en el punto 1 para poder proveer vapor
saturado en el punto 2 después de la compresión.
Uso de una válvula de expansión en vez de un
motor de expansión:

El desafío de tener un motor que maneje una

mezcla de líquido y vapor es grande.

El motor debe regular el flujo del refrigerante de

modo que el evaporador es suministrado con un
flujo correcto.
Un flujo muy bajo del refrigerante afecta
negativamente la transferencia de calor y un
flujo demasiado alto inundaría el evaporador y
continuaría hacia el compresor.
Compresión seca usando una válvula de
expansión:
Desventaja respecto al ciclo ideal de refrigeración

• Usar una válvula de expansión impone dos

desventajas:

1) El requerimiento de la potencia neta se

incrementa debido a la perdida de la
contribución de un motor.

2) La capacidad de refrigeración es disminuida.

Ejemplo 5.7
Un sistema compresión estándar opera con el refrigerante
R-134a, el refrigerante en el evaporador se encuentra a una
temperatura de 0 °C, la presión en el condensador es 1 MPa
el calor removido en el evaporador es 150 KW. Calcule: a)
La temperatura a la entrada del condensador, b) las
entalpías en todos los puntos del ciclo, c) El calor liberado
por el condensador, d) el flujo volumétrico a la salida del
condensador, e) el COP.
Variaciones en el ciclo de compresión
estándar
La mayor parte de los sistemas de refrigeración
industriales incorporan un recibidor, que
acumula el líquido que proviene del
condensador y alimenta al evaporador cuando
lo necesita.
 Válvula

Evaporador

Conden.

Compresor Recibidor
Las variaciones incluyen caídas de presión en el
condensador y el evaporador, así también en las
conexiones de las tuberías.

Podría existir la generación de líquido sub-

enfriado que deja el condensador, aspecto que
no es deseado normalmente.
Para proteger el compresor y por razones de
seguridad, es preferible tener vapor sobre-
calentado a la salida del evaporador.
Utilidad de la fundamentación
termodinámica
Si:

COPEst. es la eficiencia del ciclo de compresión

estándar.

COPCarnot es la eficiencia del ciclo de Carnot

inverso.
Sistemas multi-etapa
Estos sistemas son usados cuando existe una gran
diferencia de temperaturas entre la evaporación y
la condensación, por ejemplo diferencias entre 50 a
80 °C.
Usar la compresión multi-etapa alivia algunos de los
problemas y puede resultar en el ahorro de la
potencia total del compresor.
Sistema en dos etapas usando una
cámara rápida de separación
Este sistema abre la oportunidad de usar dos
procesos: una cámara rápida de separación
(‘removedor flash’) y una refrigeración
intermedia.
Ejemplo 5.8
Un sistema de refrigeración que opera con R134a con
una temperatura de evaporación de -30 °C y una
temperatura a la salida del condensador de 40 °C, tiene
una cámara rápida de separación a una presión de 362
KPa y la envía al condensador a través de un compresor
separado. Si el flujo másico del refrigerante a la salida del
evaporador es 0.13 Kg/s. Calcule: a) El flujo másico del
refrigerante a la salida del condensador
Ejemplo 5.8
b) La potencia del compresor principal y la potencia del
compresor flash, c) el calor extraído por el evaporador.

Calcule la potencia de compresión para un sistema de

etapa simple que tenga la misma capacidad de
refrigeración.
El ahorro en la potencia de compresión depende de las
propiedades termodinámicas del refrigerante y la
magnitud de la diferencia entre la temperatura del
condensador y del evaporador.

En general una compresión en dos etapas son más

efectivas a temperaturas de evaporación bajas.
Proceso en dos etapas usando el
enfriamiento intermedio («intercooler»)

• Se puede burbujear el vapor del compresor

principal en el removedor flash.

• Se puede mezclar el líquido del removedor

flash con el vapor que sale del compresor
principal usando un spray.
La tubería que descarga el refrigerante en forma

de vapor en el separador flash tiene que estar a

una profundidad entre 0.6 a 1.2 m por debajo

de la superficie del líquido.

Ejemplo 5.9
Un sistema de refrigeración intermedia opera con
amoniaco a las siguientes temperaturas de saturación:

-40 °C evaporación; 40 °C condensación; 0 °C intermedia.

El calor que removerá evaporador es 120 KW. Calcule: a)
El calor liberado por el condensador b) La potencias de
los compresores c) el COP del sistema, d) el COP para un
sistema en una etapa.
Sistema estándar en dos etapas con
una temperatura de evaporación

Un sistema de compresión de dos etapas y un

nivel de evaporación generalmente incluye tanto
el removedor flash como el enfriamiento
intermedio.
Ejemplo 5.10
Un sistema de refrigeración que opera con R134a con
una temperatura de evaporación de -30 °C y una
temperatura de condensación de 50 °C. La potencia del
compresor de la etapa baja es 30 KW. El flujo másico a la
salida de este compresor es 1.5 Kg/s. Calcule: a) El calor
que puede absorber el evaporador, b) La presión en el
removedor flash, c) el calor que liberará el condensador.
Presión intermedia óptima

Cuando la presión intermedia es muy alta o muy

baja los beneficios de un sistema de doble etapa

son reducidos.
Presión intermedia óptima
Ciclo de refrigeración en cascada

Para diferencias de temperaturas muy altas

entre el condensador y evaporador, también

puede usarse el sistema de refrigeración en

cascada.
Ejemplo 5.11
Un sistema de refrigeración en cascada usa R-134a en la
dos etapas a un flujo de 0.5 Kg/s. La etapa baja opera a
una presión de 0.135 MPa en el evaporador, el
condensador libera calor a 0.145 MPa. En la etapa alta el
condensador opera a 0.863 MPa. Calcule a) El trabajo
requerido para los compresores de las dos etapas, b) la
presión a la que opera el evaporador de la etapa alta, c)
el COP del sistema.
Refrigeración por absorción de agua
amoniacal
Refrigeración por absorción
Ejercicios
Un sistema de refrigeración que opera con amoniaco con
una temperatura de evaporación de -30 °C y una
temperatura de condensación de 35 °C tiene una cámara
rápida de separación a una temperatura de -2 °C y la
envía al condensador a través de un compresor
separado. Si la capacidad de refrigeración es de 200 KW,
cuales son los requerimientos de potencia para un
sistema de: a) paso simple y b) con un removedor flash.
Ejercicios
Un sistema de refrigeración en una planta de
procesamiento de alimentos opera a una
temperatura de evaporación de -20 °C y
descarga calor a la atmosfera a 25 °C. Si la
temperatura a la que el calor es descargado
fuese elevada a 50 °C, la energía podría ser
usada para un proceso de calentamiento. Si el
Costo de la energía eléctrica es 0.60 Bs por KWh,
cuál sería el costo adicional de la energía en el
compresor para elevar la temperatura de
condensación a 50 °C. El proceso en la planta
debe proveer una cantidad de calor de 1 GJ
Ejercicios
En qué porcentaje mejora el COP si se eleva la
temperatura en 1 °C o se reduce la temperatura
de condensación en 1 °C bajo las siguientes
condiciones de operación a) 5 °C evaporación y
30 °C condensación, b) -10 °C evaporación y 35
°C condensación.
Ejercicios
Un condensador recibe vapor saturado del
refrigerante R-134a a un flujo de 5 Kg/s a 30 °C y
condesa a líquido saturado. Calcule la cantidad
de calor extraída del refrigerante.
Ejercicios
El refrigerante R-507A se encuentra a una
temperatura de 14 °C y una presión de 1121.4
kPa. Determine a) si el refrigerante está
saturado, líquido subenfriado o vapor
sobrecalentado; b) Cuál es su entalpía.
Ejercicios
Cuál es la entalpía del refrigerante R-134a a una
temperatura de 30 °C y a una presión de 337.7
kPa. Determine a) si el refrigerante está
saturado, líquido subenfriado o vapor
sobrecalentado; b) Cuál es su entalpía.
Ejercicios
Una planta de refrigeración funciona como un
ciclo ideal de refrigeración y se desea que el
calor que remueve del cuarto frío sea 310 KW y
enfríe este cuarto hasta -25 °C. Calcule el calor
emitido al medio ambiente y el COP de la planta,
si desea que la temperatura del compresor sea:
a) 30 °C; b) 55 °C; c) cuál será el costo de energía
Para los incisos a) y b) si la empresa 360 días al
año. Costo de la energía eléctrica es 0.60 Bs por
KWh
Ejercicios
Un sistema compresión estándar opera con el
refrigerante R-717, con una capacidad de refrigeración de
100 KW opera en un sistema de estándar de refrigeración,
con una temperatura de evaporación de -10 °C y una
temperatura de condensación de 40 °C. Calcule a) las
presiones de evaporación y condensación, b) las entalpías
en todos los puntos del ciclo, c) el flujo másico del
refrigerante, d) el flujo volumétrico en la succión del
compresor, e) COP
Ejercicios
Una planta de refrigeración funciona como un ciclo
ideal de refrigeración, el calor emitido al medio
ambiente es 310 KW, el refrigerante ingresa al
condensador con una temperatura de 25 °C. Calcule
el calor que puede remover el evaporador y el COP
de la planta, si desea que la temperatura en el
evaporador sea a) -25 °C; b) -10 °C
Ejercicios
Un sistema compresión estándar opera con el refrigerante
R-134a, el flujo másico de este refrigerante en el sistema es
1.1 Kg/s, el refrigerante en el evaporador se encuentra a un
presión de 0.4 MPa y la temperatura a la salida del
condensador es 40 °C. Calcule: a) La temperatura a la
entrada del condensador, b) las entalpías en todos los
puntos del ciclo, c) El calor removido por el evaporador y el
calor liberado por el condensador, d) el flujo volumétrico en
la succión del compresor, e) el COP.
Ejercicios
Un sistema de refrigeración que opera con R507A con
una temperatura de evaporación de -30 °C y una
temperatura a la salida del condensador de 40 °C, tiene
una cámara rápida de separación a una presión de 549
KPa y la envía al condensador a través de un compresor
separado. Si el flujo másico del refrigerante a la salida de
la cámara de separación es 0.16 Kg/s. Calcule: a) El flujo
másico del refrigerante a la salida del condensador
