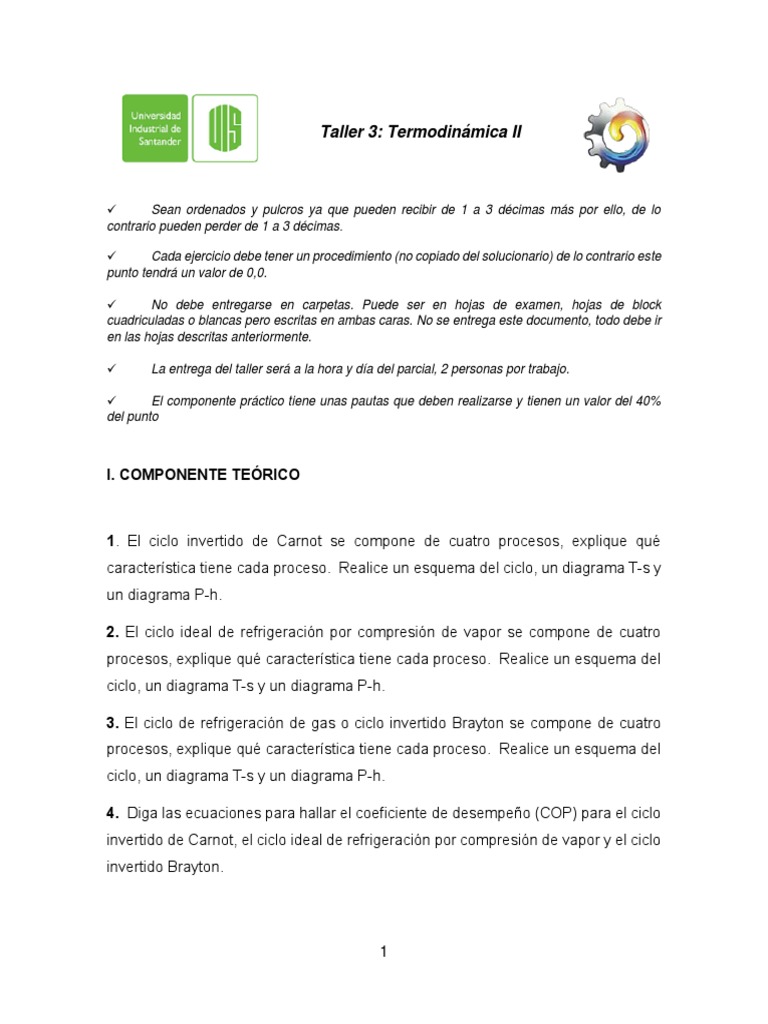

Taller 3: Termodinámica II
Sean ordenados y pulcros ya que pueden recibir de 1 a 3 décimas más por ello, de lo
contrario pueden perder de 1 a 3 décimas.
Cada ejercicio debe tener un procedimiento (no copiado del solucionario) de lo contrario este
punto tendrá un valor de 0,0.
No debe entregarse en carpetas. Puede ser en hojas de examen, hojas de block
cuadriculadas o blancas pero escritas en ambas caras. No se entrega este documento, todo debe ir
en las hojas descritas anteriormente.
La entrega del taller será a la hora y día del parcial, 2 personas por trabajo.
El componente práctico tiene unas pautas que deben realizarse y tienen un valor del 40%
del punto
I. COMPONENTE TEÓRICO
1. El ciclo invertido de Carnot se compone de cuatro procesos, explique qué
característica tiene cada proceso. Realice un esquema del ciclo, un diagrama T-s y
un diagrama P-h.
2. El ciclo ideal de refrigeración por compresión de vapor se compone de cuatro
procesos, explique qué característica tiene cada proceso. Realice un esquema del
ciclo, un diagrama T-s y un diagrama P-h.
3. El ciclo de refrigeración de gas o ciclo invertido Brayton se compone de cuatro
procesos, explique qué característica tiene cada proceso. Realice un esquema del
ciclo, un diagrama T-s y un diagrama P-h.
4. Diga las ecuaciones para hallar el coeficiente de desempeño (COP) para el ciclo
invertido de Carnot, el ciclo ideal de refrigeración por compresión de vapor y el ciclo
invertido Brayton.
1
5. ¿Qué es un ciclo regenerativo de gas? Realice un esquema de un sistema de
refrigeración donde se use regeneración y el diagrama T-s
II. COMPONENTE PRACTICO
Los puntos 1,2,3,4 deben llevar un esquema y un diagrama T-s y su valor será del 20% del
punto.
Para los puntos 1,2,3,4: con los valores hallados para resolver el punto deben llenar la
siguiente tabla (los valores son ejemplos), su valor será del 20% del punto.
Punto Temperatura Presión Entalpía Entropía Estado
[u] [u] [u] [u]
1 -20 1.5093 182.96 0.7274 Vapor sobrecalentado
2 -40 0.6417 17.82 Mezcla
3 9.6065 216.5 0,7225 Vapor sobrecalentado
1. Para obtener mejores
características de transferencia de
calor se usa el sistema de
refrigeración de la figura. El sistema
es usado con R-12. El refrigerante
entra a la válvula (5) a 40°C y al salir
de ella (6) se encuentra a -20°C, a
esta temperatura el vapor y el líquido
se separan en la cámara de
vaporización instantánea. El líquido
entra a la válvula de expansión, y
entra al compresor (1) a -70°C, allí se
2
comprime a la presión de saturación que corresponde a -20°C, para finalmente
mezclarse con el vapor saturado proveniente de la cámara de vaporización
instantánea. La cámara de vaporización instantánea y la cámara de mezclado son
adiabáticas. Determinar:
a. El coeficiente de rendimiento del sistema
b. Suponga que las temperaturas en el condensador y evaporador son las
mismas que el caso anterior, pero esta vez es un ciclo de refrigeración ideal
simple, hallar el COP.
2. El ciclo mostrado en la figura es el
usado en una planta, su fluido de
trabajo es el refrigerante 134ª. El
vapor saturado se seca al entrar en el
compresor. La compresión es llevada
a cabo isentrópicamente en dos
etapas y la cámara se emplea entre
etapas de saturación a una
temperatura de 15°C. Calcular:
a. La fracción del refrigerante que se evapora cuando se estrangula en
dirección a la cámara de vaporización instantánea.
b. El estado del vapor en la entrada de la segunda etapa de compresión.
c. El efecto del refrigerante por unidad de masa de refrigerante en el
condensador.
d. El trabajo hecho por unidad de masa del refrigerante en el condensador.
e. El coeficiente de rendimiento
3. El aire entra a un compresor de un ciclo invertido Brayton a 100 [Kpa] y 270 [K],
s comprime adiabáticamente a 300 [KPa]. El aire entra en la turbina a 300 [KPa] y
310 [K] y se expande adiabáticamente a 100 [KPa]. Determinar:
3
a. El trabajo neto por unidad de masa de flujo de aire [KJ/Kg], la capacidad
de refrigeración por unidad de masa de flujo de aire [KJ/Kg] y el coeficiente
de rendimiento si el compresor y la turbina tienen una eficiencia isentrópica
de 100%.
b. Si se incluye al compresor y la turbina eficiencias del 80% y 88%
respectivamente, determinar:
El coeficiente de rendimiento
El trabajo neto por unidad de masa de flujo de aire [KJ/Kg]
Desarrollar una contabilidad de la exergía (compresor+turbina+2
intercambiadores).
4. Entra refrigerante 134a al condensador de una bomba de calor residencial a 800
[KPa] y 55 °C, a razón de 0.018 [kg/s], y sale a 750 [KPa] subenfriado en 3 [°C]. El
refrigerante entra al compresor a 200 [KPa] sobrecalentado en 4 [°C]. Determine:
a. la eficiencia isentrópica del compresor
b. la tasa de suministro de calor al cuarto calentado
c. el COP de la bomba de calor.
d. el COP y la tasa de suministro de calor al cuarto calentado si esta bomba
de calor opera en el ciclo ideal por compresión de vapor entre los límites de
presión de 200 [KPa] y 800 [KPa].
5. Pentano (𝐶5 𝐻12 ) se quema con aire de manera que una fracción x del carbono
se convierte en (𝐶𝑂2 ). El carbono restante aparece como (𝐶𝑂). No hay 𝑂2 libre en
los productos. Desarrollar 2 graficas: relación aire-combustible vs x, % de aire
teórico vs x. Para x que varía de cero a la unidad. Realice un análisis.
6. El gas metano (CH4) a 25 °C, 1 atm entra en un generador de vapor operando
en estado estacionario. El metano se quema con 140% de aire teórico que ingresa
4
a 127°C y 1 atm. Los productos de la combustión salen a 427 °C y 1 atm. En una
corriente separada, agua líquida saturada entra a 8 MPa y sale como vapor
sobrecalentado a 480 °C, con una caída de presión insignificante. Si la tasa de flujo
de masa de vapor es de 3,7𝑥105 kg / h, determinar la tasa de flujo volumétrico del
metano, en 𝑚3 / h.
7. Etanol líquido (C2H5OH) a 25 °C y 1 atm entra en una cámara de combustión
operando en estado estacionario y se quema con el aire que entra en el 227 °C y 1
atm. El caudal de combustible es de 25 kg / s, y la relación de equivalencia es 1,2.
La transferencia de calor de la cámara combustión a los alrededores es a una tasa
de 3,75𝑥105 kJ / s. Productos de la combustión, que consiste en CO2, CO, H2O (g),
y N2. Ignorando los efectos de energía cinética y potencial, determinar:
a. La temperatura de salida en K.
b. La relación aire-combustible [kg de aire/ Kg de combustible]
8. Calcular la energía interna especifica [KJ/Kg] de la reacción de la combustión de
𝐾𝐽
vapores de benceno (C6H6) a 25°C con 𝑂2 , dado que Δℎ𝑜 = −3169540 [ ] y el
𝐾𝑚𝑜𝑙
agua está en la fase de vapor (producto)
9. Una mezcla combustible de monóxido de carbono y aire al 110% de aire teórico
es comprimido a una presión de 8,28 [bar] y una temperatura de 282°C. La mezcla
es encendida y la combustión ocurre adiabáticamente a volumen constante.
Calcular la máxima temperatura y presión a la que puede llegar asumiendo que la
disociación no se lleva a cabo. La temperatura de referencia es 25°C y para el CO
𝐾𝐽
Δℎ𝑜 = −282990 [𝐾𝑚𝑜𝑙].
10. En una cámara de combustión en régimen estacionario entran acetileno
gaseoso (C2H2) y un 80 por 100 de exceso de aire, a 25°C. Supóngase que la
reacción es completa y que los productos salen a 25°C. Para simplificar, se supone
que cada una de las sustancias que intervienen en la reacción, o entra o sale de la
5
cámara por separado a 1 atm. Además, se supone que el agua de los productos se
encuentra en un hipotético estado de vapor. Determinar:
a. El calor transferido por la cámara.
b. La variación de exergía de la corriente.
c. La irreversibilidad de la reacción [KJ/Kmol], si los gases son ideales.
d. Ahora en lugar de entrar los reactantes y salir los productos por separado
a 1 atm, los reactivos entran formando una mezcla a 1 atm y los productos
de la combustión salen mezclados a 1 atm. ¿Cuánto es el calor transferido?
¿Cuánto es la variación de exergía? Ambos en [KJ/Kmol de combustible].
e. Ahora el proceso de flujo estacionario se lleva a cabo de manera
adiabática. ¿Cuál es la temperatura de combustión [K]? ¿Cuánto es la
variación de exergía? ¿Cuánto es la irreversibilidad asociada al proceso?
11. Un sistema de refrigeración de gas que usa aire como fluido de trabajo tiene una
relación de presiones de 5. El aire entra al compresor a 0 °C. El aire de alta presión
se enfría a 35 °C rechazando calor al entorno. El aire sale de la turbina a _80 °C y
luego absorbe calor del espacio refrigerado antes de entrar al regenerador. El flujo
másico de aire es de 0.4 kg/s. Suponiendo eficiencias isentrópica de 80 por ciento
para el compresor y 85 por ciento para la turbina y usando calores específicos
constantes a temperatura ambiente, determine
a. la efectividad del regenerador
b. la tasa de remoción de calor
del espacio refrigerado
c. el COP del ciclo.
d. la carga de refrigeración y el COP si este sistema operase en el ciclo simple
de refrigeración de gas. Use la misma temperatura dada de entrada al
compresor, la temperatura de entrada a la turbina como se calculó y las
mismas eficiencias de compresor y de turbina.
