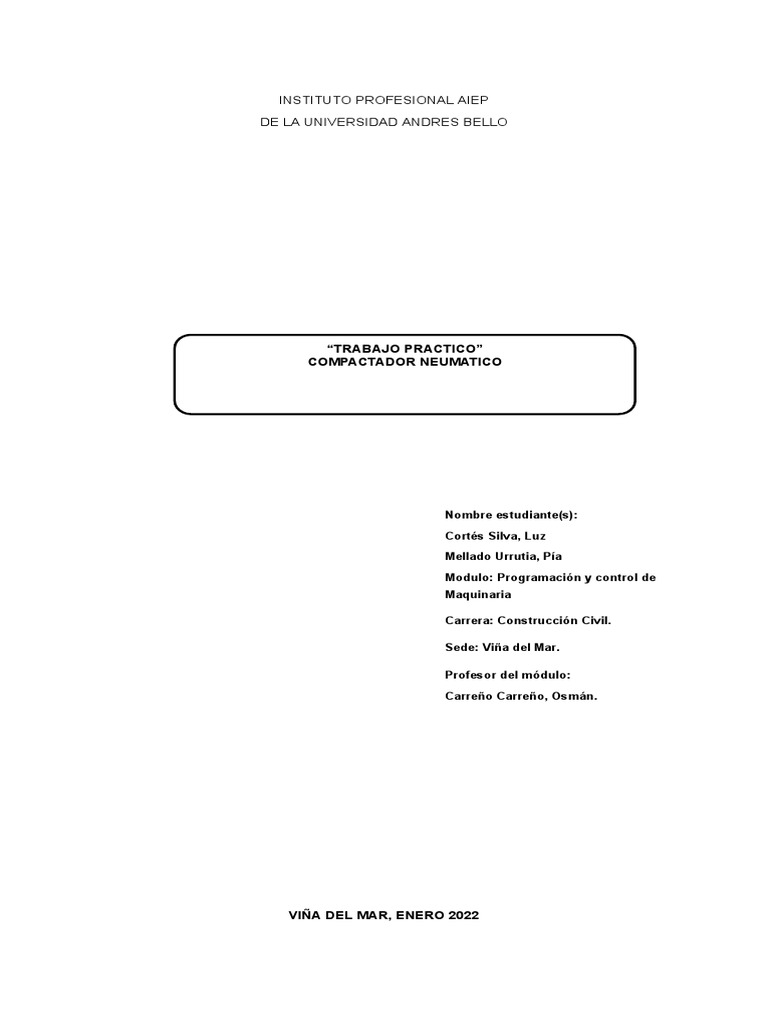

“TRABAJO PRACTICO”
COMPACTADOR NEUMATICO
Nombre estudiante(s):
“TRABAJO PRACTICO”
COMPACTADOR NEUMATICO
Nombre estudiante(s):
4
Escuela de construcción e Ingeniería
Trabajo Practico
Compactador Neumático
INTRODUCCION
Los Compactadores neumáticos trabajan principalmente por el efecto de la presión
estática que producen debido a su peso, pero hay un segundo efecto, debido al modo de
transmitir esta preside por los neumáticos que tiene singular importancia. Las superficies
de contacto de un neumático dependen de la carga que soporte y de la preside a que este
inflado, pero la presión que transmite al suelo el neumático a través de la superficie
elíptica de contacto no es uniforme. Por lo tanto y para simplificar el problema se emplea
el termino presión media de contacto que se obtiene dividiendo la carga sobre cada rueda
por la superficie de contacto. Estas superficies de contacto se obtienen para las diferentes
presiones de inflado y cargas sobre rueda, marcando las huellas de contacto sobre una
place de acero con el neumático en posición estática.
Es norma general esperar una presión del orden del 90 % de la preside en la superficie a
profundidades de 70 cm. y actuando en un ancho de unos 2/3 del ancho de la huella del
neumático. Esto obliga a las maquinas compactadoras de estos tipos a procurar un cierto
solape entre las huellas de los neumáticos delanteros y traseros.
5
Escuela de construcción e Ingeniería
Trabajo Practico
Compactador Neumático
1. INFORMACION GENERAL COMPACTADOR NEUMÁTICO
Caída de personas
Golpes o contactos con elementos móviles de la máquina
Atrapamientos por vuelco de máquinas
Contactos térmicos y/o eléctricos
Explosiones
Incendios
Atropello, golpes y choques con o contra vehículos.
Riesgo de daños a la salud derivados de la exposición a agentes físicos:
ruidos y vibraciones.
6
Escuela de construcción e Ingeniería
Trabajo Practico
Compactador Neumático
1.2 Prevención de Riesgos
1.2.1 Recomendaciones Generales:
7
Escuela de construcción e Ingeniería
Trabajo Practico
Compactador Neumático
1.2.2 Recomendaciones Particulares
8
Escuela de construcción e Ingeniería
Trabajo Practico
Compactador Neumático
2 . PARTES COMPACTADOR NEUMÁTICO PS-150C
2.1 EL MOTOR
9
Escuela de construcción e Ingeniería
Trabajo Practico
Compactador Neumático
2.2 ESTACIÓN DEL OPERADOR
10
Escuela de construcción e Ingeniería
Trabajo Practico
Compactador Neumático
2.3 SUPERPOSICIÓN DE NEUMÁTICOS/OSCILACIÓN DE LA RUEDA
Superposició
Figura 1: Compactador neumático Cat PS150C n de
Fuente: catused.cat.com neumáticos
11
Escuela de construcción e Ingeniería
Trabajo Practico
Compactador Neumático
2.4 CARCASA DEL MOTOR
La gran carcasa del motor gira hacia arriba para acceder al motor, al paquete de
refrigeración y a los filtros.
El acceso de un solo punto a todos los puntos de servicio y filtros del motor es a través de
la carcasa del motor.
El acceso al motor en la parte trasera proporciona un servicio de un lado, a nivel del
suelo, sin cita previa.
La envoltura trenzada de nylon y los conectores para todo clima garantizan la integridad
del sistema eléctrico.
Puertos de prueba hidráulicos de conexión rápida
Simplifique el diagnóstico del sistema.
Los drenajes montados a distancia para sistemas de combustible, hidráulicos y de
refrigeración permiten la recolección de fluidos.
12
Escuela de construcción e Ingeniería
Trabajo Practico
Compactador Neumático
3. Manuales técnicos y Especiales
Peso
Neumaticos
Número de neumáticos delanteros 5
Número de neumáticos traseros 4
Tamaño estándar de los neumáticos 8.50/90x15 6 capas
Angulo de balanceo 4.4 grados
Superposición de vías de ruedas/neumáticos 13 mm
Motor
Potencia total 75 kw
Potencia efectiva 72 kw
Potencia media en 2200 RPM
Cilindrada 4.4 l.
Aspiración Turboalimentación
Número de cilindros 4
Fabricante Caterpillar
Modelo 3054C
Explotación
Volumen de combustible 173 l.
Volumen del fluido del sistema refrigerante 16.1 l.
Volumen de aceite del motor 7.3 l.
Volumen del fluido del sistema hidráulico 54.9 l.
Volumen del liquido en el sistema de rociado 394 l.
Velocidad máxima 25.6 km/h
Tensión de funcionamiento 24 V
Amperaje del generador 55 amperios
Dimensiones
Longitud total 4290 mm
Anchura total 1740 mm
Altura hasta la parte superios del sist antivuelco 3000 mm
Deje de ruedas 3340 mm
Despeje sobre el suelo 267 mm
13
Escuela de construcción e Ingeniería
Trabajo Practico
Compactador Neumático
14
Escuela de construcción e Ingeniería
Trabajo Practico
Compactador Neumático
Dimensiones
3.1 DIMENSIONES
D
R
G U
n
o
B
15
Escuela de construcción e Ingeniería
Trabajo Practico
Compactador Neumático
3.2 Desgaste y Manual de reparación
3.2.1 Batería
Señales de Advertencia
16
Escuela de construcción e Ingeniería
Trabajo Practico
Compactador Neumático
3.2.2 Reparación de Sistemas de Enfriamiento Compactador (Regulador de
Temperatura del Refrigerante)
Las bombas de agua hacen circular el refrigerante a lo largo de los bloques del
motor para mantener la temperatura del motor .
17
Escuela de construcción e Ingeniería
Trabajo Practico
Compactador Neumático
Fuente : catused.cat.com
Las bombas de agua están diseñadas para lidiar con la carga cíclica de la
transmisión, y sus características geométricas únicas reducen el riesgo de
cavitación causada por bolsas de aire en el sistema de enfriamiento.
Señales de Advertencia
Sobrecalentamiento
Sobre enfriamiento
Fuga del refrigerante
Olor a refrigerante
Vapor de agua del refrigerante durante la operación
18
Escuela de construcción e Ingeniería
Trabajo Practico
Compactador Neumático
Si la operación de la máquina continúa después de ese punto, puede generar
mayores costos debido al reemplazo de piezas adicionales y podría volverse
insegura de operar.
19
Escuela de construcción e Ingeniería
Trabajo Practico
Compactador Neumático
Este mantenimiento adecuado previo a una falla mayor otorgará una mayor vida
de los componentes del sistema hidráulico y un menor costo de propiedad y de
operación.
Señales de Advertencia
Giro excesivo
Fugas
Mayores tiempos de ciclo
Menor velocidad del cilindro
Varilla doblada
Varilla rayada/raspada
Cilindro dañado
Productividad reducida
Aceite hidráulico contaminado
Sellos del cilindro hidráulico dañados
Presión del aceite hidráulico por encima o por debajo de las
especificaciones recomendadas del fabricante .
20
Escuela de construcción e Ingeniería
Trabajo Practico
Compactador Neumático
Mantención, controles y seguimientos
21
Escuela de construcción e Ingeniería
Trabajo Practico
Compactador Neumático
Factor Tiempo
Corresponde aquel en que la maquina se emplea directamente en la ejecución de
una operación y se divide en: Tiempo Principal, Tiempo Auxiliar y Tiempo
Improductivo
3-300-10-001.pdf (elpreciounitario.com)
22
Escuela de construcción e Ingeniería
Trabajo Practico
Compactador Neumático
Figura 1: Batería Compactador neumático Cat PS150C
Fuente : catused.cat.com
1.-Velocidad (V)
4.-Numero de pasadas
23
Escuela de construcción e Ingeniería
Trabajo Practico
Compactador Neumático
Figura 1: Batería Compactador neumático Cat PS150C
Fuente : catused.cat.com
Comportamiento
Rodillo Neumático: Se una en arenas uniformes y suelos cohesivos, humedad
cercana a limite plástico.
24
Escuela de construcción e Ingeniería
Trabajo Practico
Compactador Neumático
FACTOR PRODUCTIVIDAD
FACTOR DE RENDIMIENTO
Para poder hace una buena elección de maquina utilizar para compactar y que
tenga un buen rendimiento debemos considerar la diversidad de los suelos y la
variedad de modelos disponibles. Se dividen en dos tipos de suelos.
-Suelos Cohesivos: Tiene un mayor porcentaje de partículas finas y muy finas
(materiales arcillosos), las fuerzas internas de cohesión tienen un papel
preponderante.
-Suelos Granulares: Formado por partículas de mayor tamaño, en las cuales no
existe cohesión, en cambio presentan fuerzas de rozamiento interno.
25
Escuela de construcción e Ingeniería
Trabajo Practico
Compactador Neumático
En el caso de Compactador neumático los de gran diámetro y anchura , con alta
presión interna , pueden compactar una variedad de suelos de igual manera los
compactadores neumático de ruedas oscilantes tiene su campo de aplicación en
suelos constituidos por mezclas de arcilla, limo y arena.
26
Escuela de construcción e Ingeniería
Trabajo Practico
Compactador Neumático
Figura 1: Batería Compactador neumático Cat PS150C
Fuente : catused.cat.com
27
Escuela de construcción e Ingeniería
Trabajo Practico
Compactador Neumático
Figura 1: Batería Compactador neumático Cat PS150C
Fuente : catused.cat.com
28
Escuela de construcción e Ingeniería
Trabajo Practico
Compactador Neumático
Calculo de los ciclos de trabajo
29
Escuela de construcción e Ingeniería
Trabajo Practico
Compactador Neumático
Indicadores financieros
Capital
Riesgo es lo primero
Activos tangibles y no tangibles
Primas seguros de activos frente a riesgos
Inversión
Rentabilidad
Depreciación
Amortización
Costo endeudamiento
Versatilidad en ruedas. Los rodillos neumáticos Cat funcionan en forma eficaz en una amplia gama
de aplicaciones. Los modelos cuentan con ruedas oscilantes que permiten su uso en suelo sub-
base, material granular o mezcla fría para alcanzar densidad adicional y detectar zonas débiles de
forma tal que se puedan reparar antes de la pavimentación. Los rodillos neumáticos Cat también
se usan en asfalto de mezcla caliente, sea en las fases iniciales como intermedia para aumentar la
densidad y sellar la superficie de la capa. Los modelos livianos crean una unión estrecha cuando se
aplican a superficies para sello de fisuras. Es fácil adaptar la presión de contacto con el suelo según
el trabajo. Los modelos Cat tienen tanques de lastre fáciles de llenar, configuraciones de lastre de
acero modular y diversas opciones de neumáticos. Los pesos de operación varían de 13 a 25
toneladas métricas.
C10427251 (scene7.com)
Ventajas y características
Motor Diésel Cat® 3054C con turbocompresión
Excelente eficiencia del combustible
El motor con turbocompresión proporciona 75 kW (100 hp) de potencia bruta. La inyección
directa controlada mecánicamente proporciona una excelente eficiencia del combustible.
Cámara de combustión
La cámara de combustión altamente eficiente aumenta la potencia mientras disminuye el
consumo de combustible, las emisiones del motor y el ruido.
30
Escuela de construcción e Ingeniería
Trabajo Practico
Compactador Neumático
Enfriador de aceite de gran tamaño
Enfriador de aceite de gran tamaño para disminuir el deterioro del aceite y el barnizado de los
componentes internos.
Sistema de propulsión
Arranques y detenciones suaves
La transmisión de potencia con la línea de mando proporciona arranques y detenciones
suaves, sin usar cadenas.
Transmisión hidrostática
La transmisión hidrostática proporciona frenado primario, sin necesidad de reparar zapatas ni
pastillas de freno.
Facilidad de servicio
Facilidad de servicio a todos los componentes de mando.
Comodidad duradera
El asiento acolchado y ajustable proporciona comodidad duradera.
Medidores racionalizados
Los medidores racionalizados mantienen al operador informado sobre los sistemas del motor y
el estado de la máquina.
Operación simplificada
El control de propulsión de palanca sencilla simplifica la operación.
31
Escuela de construcción e Ingeniería
Trabajo Practico
Compactador Neumático
Estación giratoria del operador (opcional)
La estación giratoria del operador optativa permite que el operador haga girar la consola de
control del lado izquierdo al lado derecho.
Compactación uniforme
Los soportes de las ruedas delanteras y traseras oscilan en ±4,4 grados para permitir una
compactación uniforme en todo el ancho de compactación. (Nota: Con la opción de 11 ruedas,
el ángulo de oscilación de las ruedas exteriores traseras es cero grados hacia arriba y
4,4 grados hacia abajo).
Facilidad de servicio
Pivotes del recinto del motor grande
El recinto del motor grande pivotea hacia arriba para dar acceso al motor, al paquete de
enfriamiento y a los filtros.
32
Escuela de construcción e Ingeniería
Trabajo Practico
Compactador Neumático
