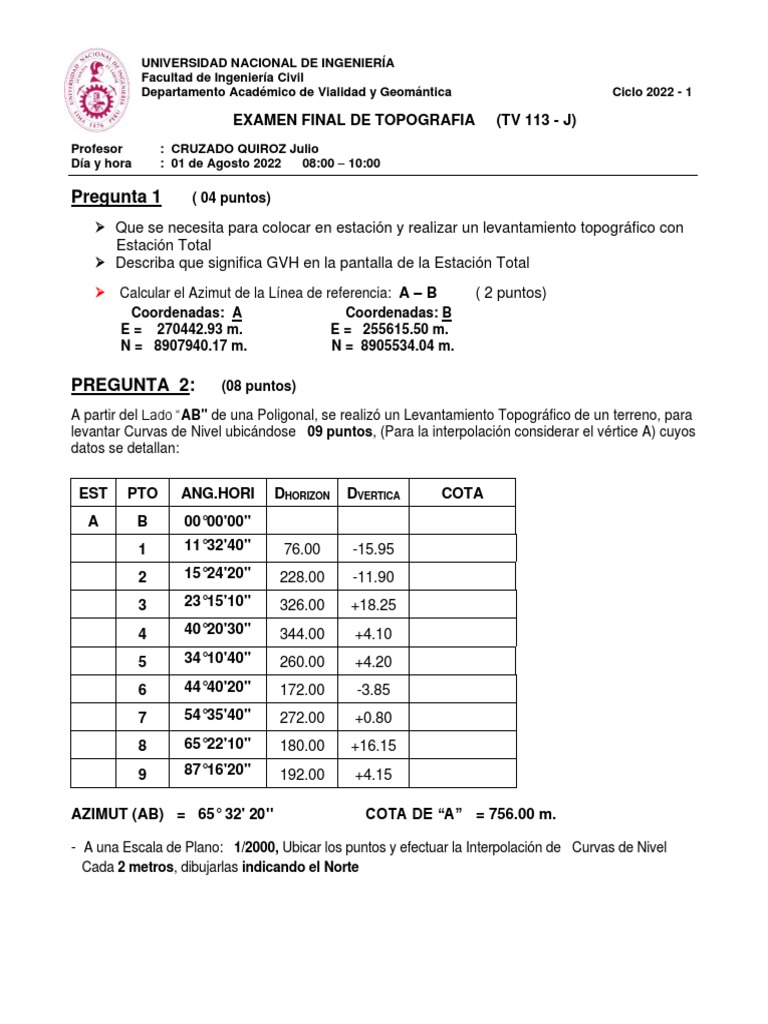

UNIVERSIDAD NACIONAL DE INGENIERÍA

Facultad de Ingeniería Civil

Departamento Académico de Vialidad y Geomántica Ciclo 2022 - 1

EXAMEN FINAL DE TOPOGRAFIA (TV 113 - J)

Profesor : CRUZADO QUIROZ Julio
Día y hora : 01 de Agosto 2022 08:00 – 10:00

Pregunta 1 ( 04 puntos)

➢ Que se necesita para colocar en estación y realizar un levantamiento topográfico con

Estación Total
➢ Describa que significa GVH en la pantalla de la Estación Total
➢ Calcular el Azimut de la Línea de referencia: A – B ( 2 puntos)
Coordenadas: A Coordenadas: B
E = 270442.93 m. E = 255615.50 m.
N = 8907940.17 m. N = 8905534.04 m.

PREGUNTA 2: (08 puntos)

A partir del Lado “AB" de una Poligonal, se realizó un Levantamiento Topográfico de un terreno, para
levantar Curvas de Nivel ubicándose 09 puntos, (Para la interpolación considerar el vértice A) cuyos
datos se detallan:

EST PTO ANG.HORI DHORIZON DVERTICA COTA

A B 00°00'00"
1 11°32'40" 76.00 -15.95
2 15°24'20" 228.00 -11.90
3 23°15'10" 326.00 +18.25
4 40°20'30" 344.00 +4.10
5 34°10'40" 260.00 +4.20
6 44°40'20" 172.00 -3.85
7 54°35'40" 272.00 +0.80
8 65°22'10" 180.00 +16.15
9 87°16'20" 192.00 +4.15

AZIMUT (AB) = 65° 32' 20" COTA DE “A” = 756.00 m.

- A una Escala de Plano: 1/2000, Ubicar los puntos y efectuar la Interpolación de Curvas de Nivel
Cada 2 metros, dibujarlas indicando el Norte
PREGUNTA 3: (08 puntos)

Se ha realizado una Nivelación Ordinaria de enlace entre BM-1: ( 108.255 m ) y BM-2: (107.150 m )
que están a lo largo del eje de un camino a construir, para lo cual se tiene que trazar un túnel por lo
tanto los puntos “B” “C” y “D” están ubicados en el techo.
La libreta de campo de la nivelación obtenida en el campo es la siguiente

PTO VAT ALINSTR VADE COTA DISTAN DIST ACU CORREC COTA CORREG

BM-1 1.852

1 2.856 100.00

2 1.852 120.00

3 1.652 80.00

B 1.784 2.475 75.00

C 1.885 30.00

D 2.850 2.034 30.00

4 1.875 85.00

5 2.076 100.00

6 2.670 100.00

BM-2 2.847 74.00

➢ Dibujar un croquis del circuito de nivelación indicando la ubicación de nivel y miras, así como
sus lecturas de Vista atrás y Vista adelante
➢ Calcular Error de Cierre, si está dentro de lo permisible, Compensar las cotas y determinar las
cotas corregidas de todas las estaciones.
➢ Dibujar el Perfil Longitudinal que resulte, usando unas EH, EV adecuadas, además
indique estos valores

EL PROFESOR
