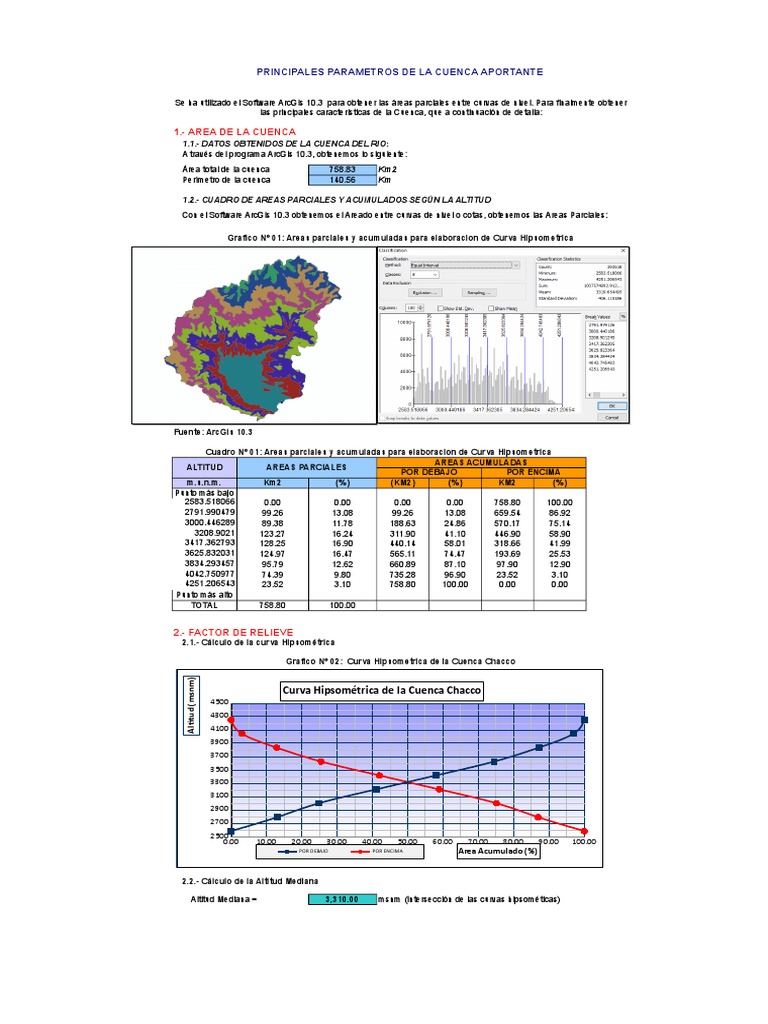

PRINCIPALES PARAMETROS DE LA CUENCA APORTANTE

Se ha utilizado el Software ArcGis 10.3 para obtener las áreas parciales entre curvas de nivel. Para finalmente obtener
las principales caracteristicas de la Cuenca, que a continuación de detalla:

1.- AREA DE LA CUENCA

1.1.- DATOS OBTENIDOS DE LA CUENCA DEL RIO:
A través del programa ArcGis 10.3, obtenemos lo siguiente:
Área total de la cuenca 758.83 Km2
Perímetro de la cuenca 140.56 Km

1.2.- CUADRO DE AREAS PARCIALES Y ACUMULADOS SEGÚN LA ALTITUD

Con el Software ArcGis 10.3 obtenemos el Areado entre curvas de nivel o cotas, obtenemos las Areas Parciales:

Grafico N° 01: Areas parciales y acumuladas para elaboracion de Curva Hipsometrica

Fuente: ArcGis 10.3

Cuadro N° 01: Areas parciales y acumuladas para elaboracion de Curva Hipsometrica

AREAS ACUMULADAS
ALTITUD AREAS PARCIALES
POR DEBAJO POR ENCIMA
m.s.n.m. Km2 (%) (KM2) (%) KM2 (%)
Punto más bajo
2583.518066 0.00 0.00 0.00 0.00 758.80 100.00
2791.990479 99.26 13.08 99.26 13.08 659.54 86.92
3000.446289 89.38 11.78 188.63 24.86 570.17 75.14
3208.9021 123.27 16.24 311.90 41.10 446.90 58.90
3417.362793 128.25 16.90 440.14 58.01 318.66 41.99
3625.832031 124.97 16.47 565.11 74.47 193.69 25.53
3834.293457 95.79 12.62 660.89 87.10 97.90 12.90
4042.750977 74.39 9.80 735.28 96.90 23.52 3.10
4251.206543 23.52 3.10 758.80 100.00 0.00 0.00
Punto más alto
TOTAL 758.80 100.00

2.- FACTOR DE RELIEVE

2.1.- Cálculo de la curva Hipsométrica

Grafico N° 02: Curva Hipsometrica de la Cuenca Chacco

Alttud (msnm)

Curva Hipsométrica de la Cuenca Chacco

4500
4300
4100
3900
3700
3500
3300
3100
2900
2700
2500
0.00 10.00 20.00 30.00 40.00 50.00 60.00 70.00 80.00 90.00 100.00
POR DEBAJO POR ENCIMA Area Acumulado (%)

2.2.- Cálculo de la Altitud Mediana

Altitud Mediana = 3,310.00 msnm (Intersección de las curvas hipsométicas)

 2.3.- Cálculo de la Altitud Media Ponderada

( ∑ ai c i ) ( ci + ci −1 )
Altitud media Ponderada: H= c i=
A 2
Donde :
ai = Area parcial de terreno entre curvas de nivel
ci = Altitud media de cada área parcial entre dos curvas de nivel.
A= Area de la cuenca

Cuadro N° 02: Areas parciales entre curvas de nivel

ai ci(altitud media) ai*ci
99.26 2687.8 266773.05
89.38 2896.2 258849.52
123.27 3104.7 382697.66
128.25 3313.1 424892.67
124.97 3521.6 440076.42
95.79 3730.1 357293.39
74.39 3938.5 292976.82
23.52 4147.0 97516.21
Σ 758.80 Σ 2521075.74

H= 3,322.47 msnm

2.4.- Cálculo de la Altitud Media Simple:

Altitud Media Simple:

( c M +c m )
H ms=
2
Donde:
CM = Cota o altitud más alta de la cuenca
Cm = Cota o altitud más baja de la cuenca

CM = 4,251.21
Cm = 2,583.52

Hms = 3,417.36 msnm

2.5.- Cálculo del Polígono de Frecuencia de Areas Parciales:

Grafico N° 03: Poligono de Frecuencias

COTA (msnm) A. PARCIAL (%)
Altitud (msnm)

2583.52 0.00
2791.99 13.08 Polígono de Frecuencias de Areas Parciales
3000.45 11.78 4251.21 3.10
3208.90 16.24 4042.75 9.80
3417.36 16.90 3834.29 12.62
3625.83 16.47 3625.83 16.47
3834.29 12.62
3417.36 16.90
4042.75 9.80
3208.90 Areas Parciales (%) 16.24
4251.21 3.10
3000.45 11.78
2791.99 13.08
Altitud mas Frecuente:
Porcentaje de Incidencia: 2583.52
0.00

0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 16.00 18.00

3.- PARAMETROS DE FORMA:

3.1.- Cálculo del Indice de Gravelius (K):
P
El Indice de Gravelious (K): K=0. 28∗
√A
Donde :
P= Perímetro de la cuenca en Km 140.56 Km
A= Area de la cuenca en Km2 758.83 Km2
Entonces:
K= 1.4394

Como el valor de K se encuentra entre los rangos de 1.00 - 1.25, la forma de la cuenca es REDONDA, en caso
contrario Alargada
 3.2.- Cálculo del Rectángulo Equivalente:

Rectángulo Equivalente:

Lado Mayor =

( √ ( ))
2
K√A 1 .12
L= 1+ 1−
1. 12 K
Lado Menor

( √ ( ))
2
K √A 1. 12
l= 1− 1−
1. 12 K
Donde:
K= Coeficiente de Compacidad o Indice de Gravelious 1.4394
A= Area de la cuenca en Km2 758.83

K√A = 35.403 (1.12/K)^2 = 0.605 = 0.628

(√ ( ) )
2
1 . 12 1 . 12
1−
K
L= 57.642
l= 13.164

Cuadro N° 03: Rectangulo Equivalente L= 57.64 Km

Area Parcial Ancho, ci
Cota (msnm)
ai (Km2) (Km)
2583.52 0.00 0.00
2791.99 99.26 7.54
3000.45 89.38 6.79
3208.90 123.27 9.36
3417.36 128.25 9.74 l=
3625.83 124.97 9.49 13.16
3834.29 95.79 7.28
4042.75 74.39 5.65
4251.21 23.52 1.79
Suma ci= L= 57.64

3.3.- Cálculo del Factor Forma:

Factor Forma: l A
Ff = = 2
L L
Donde:
l= Lado menor del rectángulo equivalente 13.16 Km
L= Lado mayor del rectángulo equivalente 57.64 Km
A= Area de la cuenca 758.83 Km2

Ff = 0.2284
0.2284

4.- PERFIL LONGITUDINAL DEL RIO

Progresiva Long. (m) Long Acum (m) Cota Desnivel S 1/(S)^0.5
0 0+000 0.00 0.00 2595.00
1 1+500 0.00 0.00 2596.00 1.00 0.0004 50.9510
2 3+000 1500.00 1500.00 2605.00 9.00 0.0035 17.0131
3 4+500 1500.00 3000.00 2613.00 8.00 0.0031 18.0728
4 6+000 1500.00 4500.00 2632.00 19.00 0.0072 11.7697
5 7+500 1500.00 6000.00 2638.00 6.00 0.0023 20.9682
6 9+000 1500.00 7500.00 2650.00 12.00 0.0045 14.8605
7 10+500 1500.00 9000.00 2662.00 12.00 0.0045 14.8941
8 12+000 1500.00 10500.00 2671.00 9.00 0.0034 17.2272
165.7565
2

[ ]
n
S= S= 0.0023
1 1 1
+ + .. . .. . S= 0.23 %
√ S1 √ S2 √ Sn

Grafico N° 04: Pendiente del rio Principal

Alttud (msnm)

4200.00 Pendiente del rio Principal

4000.00
3800.00
3600.00
3400.00
3200.00
3000.00
2800.00
2600.00 f(x) = 0.0073473389x + 2594.8235294118
2400.00 R² = 0.9942940442
2200.00
0.00 2500.00 5000.00Longitud (m)
7500.00 10000.00 12500.00
3200.00
3000.00
2800.00
2600.00 f(x) = 0.0073473389x + 2594.8235294118
2400.00 R² = 0.9942940442
2200.00
0.00 2500.00 5000.00Longitud (m)
7500.00 10000.00 12500.00
5.- PARAMETROS RELACIONADOS CON LA RED HIDROGRÁFICA

5.1.- Cálculo de la Densidad de Drenaje:

Densidad de Drenaje: L
Dd= i 266.542922
A 11.419594
Donde:
L= Longitud del cauce principal 11.42 Km
Longitud de cauces aportantes 255.12 Km
Li = Longitud total de ríos 266.54
A= Area de la Cuenca 758.83 Km2

Dd = 0.35

5.2.- Cálculo de la Frecuencia de los Ríos:

Frecuencia de los Ríos: Fr = Nº cauces/A Nº Cauces = 123

Fr = 0.162

5.3.- Cálculo de la Extensión media del Escurrimiento Superficial (Es):

Extensión media del Escurrimiento Superficial Es = A/4Li

Es = 0.712

5.4.- Cálculo del Tiempo de Concentración (Tc), Según Kirpich

Tiempo de Concentración (Tc)

3 0 .385
Tc= ( 0. 87 L
H ) Tc (Horas) =
Tc (Min) =
99.9134
5.886
353.188

6.- OTROS PARAMETROS :

6.1 - Cálculo del Indice de Pendiente (Ip) n

1
i=1
√
I p =∑ β i ( ai −a i−1 )
√L
Indice de Pendiente (Ip): Ai
β i=
At
Cuadro N° 04: Cuadro para el calculo de Indice de pendiente 1/(L)^0.5 0.1317134
Ai Bi = Ai/At ai - ai-1 Bi* (ai -Ai-1) Raíz (4) 5 * 1/(L)^0.5
1 2 3 4 5 6
0.00 0.00 0 0.00 0.00 0.00
99.26 0.13 208.47 27.27 5.22 0.69
89.38 0.12 208.46 24.55 4.96 0.65
123.27 0.16 208.46 33.86 5.82 0.77
128.25 0.17 208.46 35.23 5.94 0.78
124.97 0.16 208.47 34.33 5.86 0.77
95.79 0.13 208.46 26.32 5.13 0.68
74.39 0.10 208.46 20.44 4.52 0.60
23.52 0.03 208.46 6.46 2.54 0.33
758.80 Ip = 5.26637

6.2.- Cálculo de la Pendiente de la Cuenca

H H= 1,667.69
S= L= 57,642.10
L
S= 0.0289
2.893 %

CUADRO PARA EL CÁLCULO DE PENDIENTE MEDIA DE LA CUENCA

RANGO PENDIENTE NÚMERO DE PROMEDIO x
Nº PROMEDIO OCURRENCIA OCURRENCIA
INFERIOR SUPERIOR
1 0 5 2.5 55328 138320
2 5 12 8.5 63997 543974.5
3 12 18 15.0 54500 817500
4 18 24 21.0 45521 955941
5 24 32 28.0 40147 1124116
6 32 44 38.0 29473 1119974
7 44 100 72.0 14551 1047672
303517 5747497.5

Pendiente media de la Cuenca: 9.468 %

 RESUMEN: PARAMETROS GEOMORFOLOGICOS DE LA MICROCUENCA
Cuadro N° 05: Resumen de los Calculos Geomorfologicos de la cuenca
PARAMETROS UND NOMENCLATURA CUENCA

Superficie total de la cuenca Km² At 758.829

Perímetro Km. P 140.559
Zona de Proyeccion UTM s/U Zona 17
X m Coord. X 784556.81
Y m Coord. X 9202951149.00
Coeficiente de Compacidad (Gravelius) s/U Kc = 0.28 P / (At)1/2 1.439
FACTOR DE
RELACIONES DE

CUENCA

Longitud de la Cuenca Km. LB 57.642

FORMA
FACTOR
FORMA

Ancho Medio de la Cuenca Km. AM = At / LB 13.164

DE

Factor de Forma s/U Kf = AM / LB 0.228

RECTANGULO Lado Mayor Km. Kc*(pi*A)1/2/2*(1+(1-4/pi*Kc²)) 57.642
EQUIVALENTE Lado Menor Km. Kc*(pi*A)1/2/2*(1-(1-4/pi*Kc²)) 13.164
Densidedad de drenaje Km./Km². Dd = Lt / At 0.351
Desnivel total de la cuenca Km. Ht 1.667688477
Altura media de la cuenca m.s.n.m. Hm 3322
Pendiente cuenca ( Met. Rectangulo Equivalente) % Ht / Lma 2.89%
Tiempo de Concentracion Kirpich min. 0.0195(L^3/h)^0.385 353.33
 Orden
de la Red Cnt_GRID_C Sum_LONGIT
Hídrica
1 1015 707931.47800800000
2 480 384423.98148500000
3 269 199827.42490600000
4 142 86889.18890820000
5 85 47118.50104800000
6 19 9741.92754998000
1,435,932.50190518000

Orden Longitud
de la Red en
Hídrica Km
1 707.931478
2 384.423981
3 199.827425
4 86.8891889
5 47.118501
6 9.74192755
Total= 1435.9325
OBJECTID * Value COUNT AREA MIN MAX RANGE
1 1 39702 99255000 2583.51807 2791.97461 208.456543
2 2 35750 89375000 2791.99048 3000.43799 208.44751
3 3 49306 123265000 3000.44629 3208.89575 208.449463
4 4 51298 128245000 3208.9021 3417.35742 208.455322
5 5 49986 124965000 3417.36279 3625.82178 208.458984
6 6 38315 95787500 3625.83203 3834.2793 208.447266
7 7 29755 74387500 3834.29346 4042.74243 208.448975
8 8 9406 23515000 4042.75098 4251.20654 208.455566

Rowid VALUE COUNT

1 1 55328
2 2 63997
3 3 54500
4 4 45521
5 5 40147
6 6 29473
7 7 14551
1
MEAN STD SUM
2694.70082 47.459321 106985012
2900.99856 60.265573 103710698
3110.96714 59.650637 153389346
3316.63343 59.296431 170136662
3524.33892 58.724218 176167605
3722.12458 59.348536 142613203
3936.26471 59.675441 117123557
4086.38478 34.385219 38436535.2
