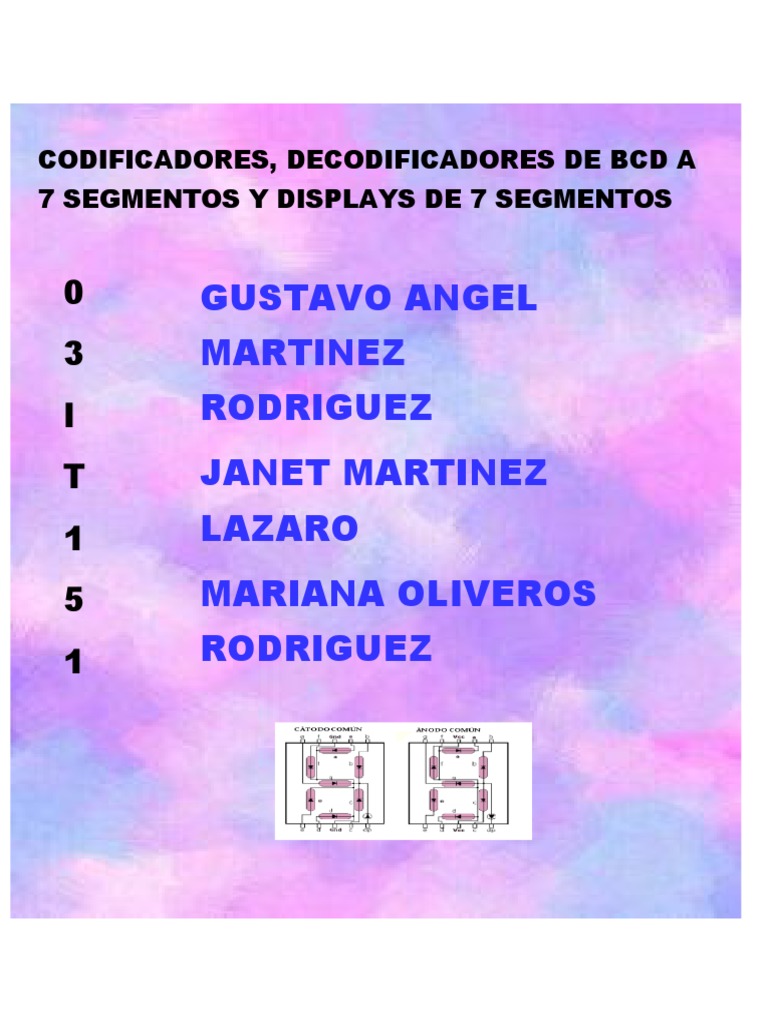

CODIFICADORES, DECODIFICADORES DE BCD A

7 SEGMENTOS Y DISPLAYS DE 7 SEGMENTOS

0 GUSTAVO ANGEL
3 MARTINEZ
I RODRIGUEZ
T JANET MARTINEZ
1 LAZARO
5 MARIANA OLIVEROS
1 RODRIGUEZ
Los decodificadores de BCD a 7 segmentos son muy utilizados para simplificar el uso de los display de 7 segmentos, comúnmente
utilizados para mostrar los dígitos decimales de 0 a 9 en una pequeña pantalla formada con LED’s.

CÓDIGO BCD :BCD (Decimal Codificado en Binario) es un código que representa

valores decimales en formato binario, para ello forma grupos de 4 bits para
representar cada valor del 0 al 9.

En este ejemplo se muestra como un valor 52 decimal se puede codificar en binario utilizando BCD simplemente
convirtiendo cada dígito decimal a su equivalente binario (un valor entre 00002 y 10012) y unir el resultado en un solo
valor binario, en el caso de la izquierda resultaría en 010100102. Hay que destacar que no es equivalente a convertir 52 en
binario, sino que es la unión del valor binario de cada dígito. Para codificar en BCD el 283 decimal se realiza el mismo
proceso.
Para obtener el valor decimal de un valor BCD se separa en grupos de 4 bits y cada valor se
convierte a su equivalente en decimal (resultará un valor de 0 a 9), se unen los valores
resultantes para obtener el valor decimal final, en el ejemplo de arriba resulta 926.

Display de 7 segmentos
El display de 7 segmentos es un arreglo de 7 LED’s rectangulares colocados formando un 8
como se muestra en la siguiente imagen:
 Cada uno de esos segmentos se identifica con una letra de la «a» a la «g» como se muestra en la imagen,
muchas veces se incluye un punto nombrado «dp», que también es un LED pero circular. Con este arreglo se
pueden formar los dígitos del 0 al 9 encendiendo la combinación de LED’s adecuada, por ejemplo los
segmentos a, b y c pueden mostrar un 7:

Recordando los LED’s (Diodo Emisor de Luz) tienen dos terminales llamadas Ánodo (+) y Cátodo (-), si cada display tiene 7
LED’s para formar los dígitos y además se tiene un LED adicional para un punto, se tendrían 8 LED’s, cada uno con dos
terminales, entonce el display debería tener en total 16 terminales, pero no es así. Cómo se podrían tener menos
terminales si cada LED tiene 2? R: De las dos terminales que tiene cada LED, se conectan juntos ya sean todos los ánodos en
un punto común y se dejan individuales los cátodos para encender individualmente cada LED, o al revés, se conectan en un
punto común todos los cátodos y se dejan individuales todos los ánodos para poder encender independientes. Esto genera
entonces dos tipos de display: Display de ánodo común y Display de cátodo común:

Existen diferentes modelos de display de 7 segmentos, cambian en tamaño y en la distribución de las terminales, aunque
todos deben ser de uno de estos dos tipos, ya sea de ánodo común o cátodo común. La distribución de las terminales varía de
un modelo a otro, se tiene que consultar su hoja de datos para identificar cada terminal. Un ejemplo de display típico es el
DA-05 o DC-05:

Para conectar correctamente estos display, al igual que cualquier LED, se debe
colocar una resistencia en serie con cada LED para limitar la corriente que
circula por cada uno de ellos, en total serían 7 resistencias. Si es un display de
ánodo común, el pin común se coloca a (+) y se tendría que poner (-) en los
cátodos de cada uno de los segmentos (a – g). Contrario si es un display de
cátodo común, el común tendría que ir a (-) y quedarían libres los ánodos que
tendrían que colocarse a (+) para encender los segmentos (a – g).

Circuito decodificador de BCD a 7 segmentos (74LS47 y 74LS48)

Existen circuitos decodificadores/controladores que simplifican la conexión y uso de los display de 7 segmentos, se les puede
dar una entrada en BCD (4 bits) y es capaz de decodificarlo para encender y apagar los segmentos adecuados para mostrar el
dígito correspondiente. Existen dos modelos muy similares, el 74LS47 y 74LS48 que tienen el mismo funcionamiento y
distribución de pines, varían solo en que uno de ellos tiene las salidas negadas, por lo que uno de ellos se adecua para ser
utilizado en un display de ánodo común y el otro en uno de cátodo común. Se trata de un circuito de 16 pines que tiene las 7
salidas para los 7 segmentos de un display (a – g), tiene las 4 entradas para el valor en BCD, representadas con las letras A, B, C
y D. Funciona con 5 V en los pines 16 y 8 (Vcc y Gnd respectivamente).
 Conexión interna de un 74LS47, similar al 74LS48 pero
este último no tiene las salidas negadas

Aunque los valores en BCD van del 0 al 9, con 4 bits se pueden lograr valores del 0 al 15. En los casos donde el valor sea
mayor a 9, el decodificador mostrará en el display los símbolos arriba descritos. En el caso de tener un 15 (los 4 bits de
entrada en ALTO), el display se apagará.
Dado que el 74LS47 tiene las salidas negadas (como se muestra en la tabla de verdad) se adecua a ser utilizado con un
display de ánodo (+) común, el cual deberá colocar su entrada común a +5 V y los cátodos (-) conectados a las salidas del
circuito decodificador. Cuando el circuito decodificador arroje un valor en BAJO en alguna salida, entonces encenderá ese
segmento.

Para el caso del 74LS48, se adecua a ser utilizado con un display de cátodo (-) común, donde su entrada común deberá ser
colocada a GND y los ánodos (+) del display deberán conectarse a las salidas del decodificador y cuando éste arroje una
salida en ALTO, entonces encenderá el segmento correspondiente.

Un ejemplo de la conexión de un 74LS47 en una protoboard se muestra a continuación. En esta simulación no se incluyen
las resistencias que deberán colocarse en cada segmento del display pero sirve para practicar la conexión:
 El alumno aprenderá el manejo de codificadores, decodificadores de BCD a 7 segmentos y displays de 7
segmentos.

Un display de 7 segmentos (de ánodo o de cátodo común)

Un par de fototransmisor

Un circuito integrado 74147 o 74148

Un circuito integrado 7447 o 7448

Un resistencias de 1KΩ y 330Ω

Un dipswitch con 4 switch

Una batería 9 volts

Un regulador 7805

Los display de 7 segmentos, contienen 7 leds que pueden ser interconectados

por el ánodo llamándose display de 7 segmentos con ánodo común, o pueden ser interconectados por su cátodo siendo
llamados display de 7 segmentos con cátodo común. La figura 6.1 muestra estos dos tipos de display. Estos display son
manejados por un decodificador de BCD a 7 segmentos de ánodo o de cátodo común según sea el caso. Y para cerrar el
circuito se deben conectar a vcc o a Gnd según sea el caso. La figura 6.1 muestra los dos tipos de displays.

El decodificador 7447 es el manejador del display de 7 segmentos con ánodo común, y se requiere una resistencia de 330
entre cada letra como se muestra en la figura 6.2.
La figura 6.3 muestra los resultados posibles de un display de 7 segmentos manejado por un decodificador de 7 segmentos.

La figura 6.4 muestra las terminales correspondientes a cada uno de los leds en un display de 7 segmentos.

Diseñar utilizando elementos de mediana escala de integración un sistema de seguridad de

un edificio, el cual cuenta con 9 puntos de supervisión.

Cuando en alguno de los puntos supervisados se detecte un intruso, en un display de 7

segmentos se mostrará el punto que está en peligro.

El diagrama de interconexiones del proyecto 6 se observa en la figura 6.5 y en la figura 6.6

se muestra la fotografía del sistema funcionando
