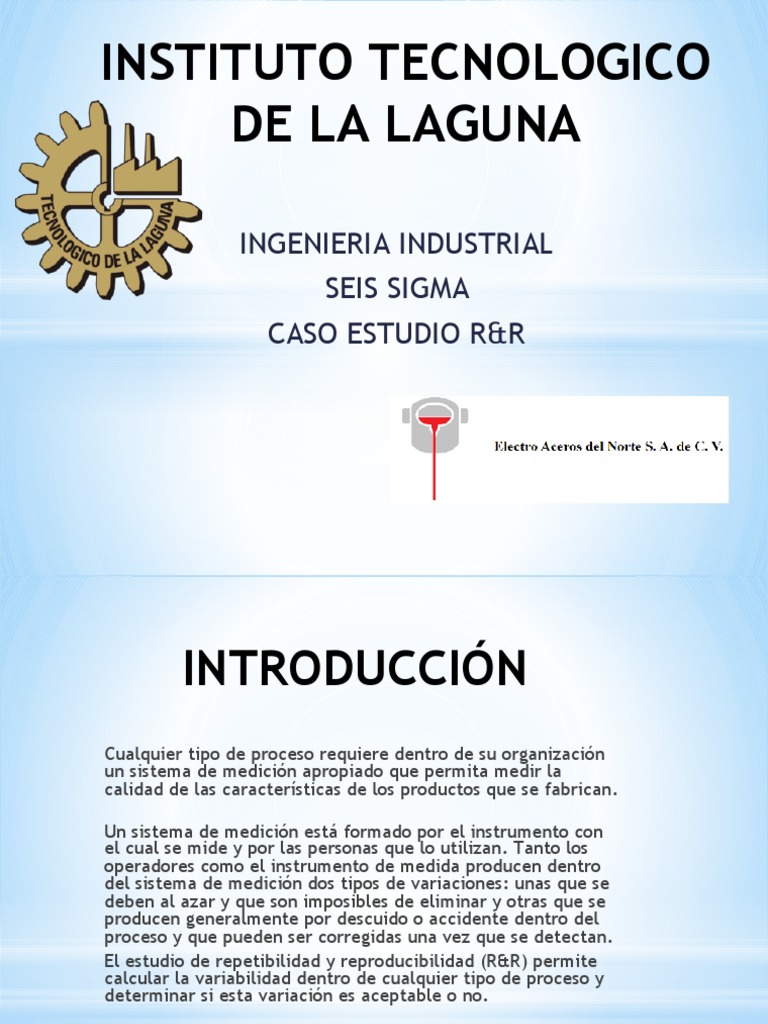

INSTITUTO TECNOLOGICO

DE LA LAGUNA

INGENIERIA INDUSTRIAL
SEIS SIGMA
CASO ESTUDIO R&R
 INTRODUCCIÓN
Cualquier tipo de proceso requiere dentro de su organización
un sistema de medición apropiado que permita medir la
calidad de las características de los productos que se fabrican.

Un sistema de medición está formado por el instrumento con

el cual se mide y por las personas que lo utilizan. Tanto los
operadores como el instrumento de medida producen dentro
del sistema de medición dos tipos de variaciones: unas que se
deben al azar y que son imposibles de eliminar y otras que se
producen generalmente por descuido o accidente dentro del
proceso y que pueden ser corregidas una vez que se detectan.
El estudio de repetibilidad y reproducibilidad (R&R) permite
calcular la variabilidad dentro de cualquier tipo de proceso y
determinar si esta variación es aceptable o no.
 JUSTIFICACIÓN
El propósito de los estudios R&R es verificar que
la variabilidad del sistema de medición sea
insignificante con respecto a la variabilidad del
producto que se mide, utilizando el sistema de
medición.

.
 CASO

Para el caso en cuestión se realizara el estudio

de variación R&R del sistema de medición de
los barrenos con los que deben contar ciertas
soleras.
Estas soleras cuentan con 3 barrenos de distinto
diámetro.
Para la realización de este estudio se seleccionó
a 4 operadores los cuales midieron 3 veces el
diámetro de cada uno de los barrenos.
 Medidas en milímetros
OPERADOR BARRENO 1 BARRENO 2 BERRENO 3
1 13.72 4.00 10.70
1 13.62 4.00 10.40
1 13.40 3.70 10.48
2 13.58 3.89 10.58
2 13.69 3.87 11.30
2 14.01 3.29 10.70
3 13.61 3.03 11.21
3 13.70 3.51 10.93
3 13.50 3.42 10.96
4 14.00 4.01 11.02
4 13.52 3.91 10.95
4 14.02 3.83 10.89
RESULTADOS
 CONCLUSIONES
* Gráfica Componentes de variación: el porcentaje de contribución de Parte a
parte es mayor que el estudio R&R del sistema de medición total, lo que indica
que la mayor variación se debe a diferencias entre las partes.
* Gráfica Por BARRENO: existen grandes diferencias entre los barrenos, tal como
se observa en la línea no nivelada.
* Gráfica Xbarra por operador: la mayoría de los puntos de la gráfica X y R están
fuera de los límites de control, lo que indica que la variación se debe
principalmente a diferencias entre las partes.
