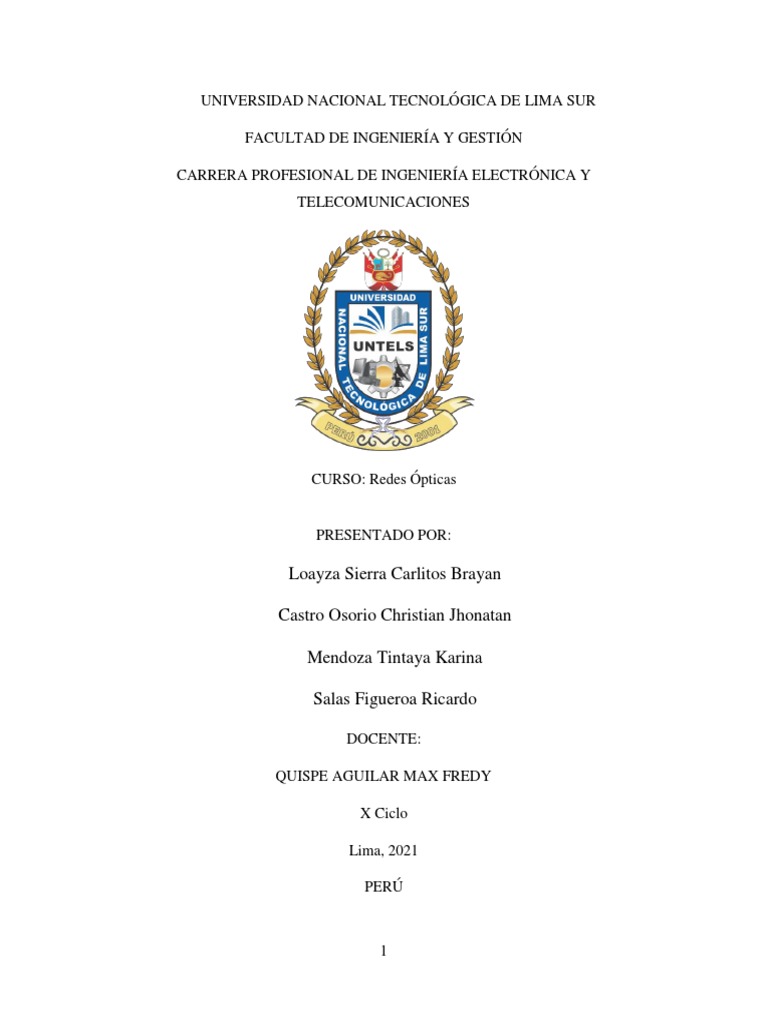

UNIVERSIDAD NACIONAL TECNOLÓGICA DE LIMA SUR

FACULTAD DE INGENIERÍA Y GESTIÓN

CARRERA PROFESIONAL DE INGENIERÍA ELECTRÓNICA Y

TELECOMUNICACIONES

CURSO: Redes Ópticas

PRESENTADO POR:

Loayza Sierra Carlitos Brayan

Castro Osorio Christian Jhonatan

Mendoza Tintaya Karina

Salas Figueroa Ricardo

DOCENTE:

QUISPE AGUILAR MAX FREDY

X Ciclo

Lima, 2021

PERÚ

1
I. OBJETIVOS DE LA INVESTIGACIÓN .......................................................................................... 4

1.1 OBJETIVO GENERAL............................................................................................................................. 4

1.2 OBJETIVOS ESPECÍFICOS ...................................................................................................................... 4

I. OBJETIVOS DE LA INVESTIGACIÓN .......................................................................................... 4

1.1 OBJETIVO GENERAL............................................................................................................................. 4

1.2 OBJETIVOS ESPECÍFICOS ...................................................................................................................... 4

II. MARCO TEÓRICO ........................................................................................................................... 5

2.1. TELECOMUNICACIONES ....................................................................................................................... 5

2.2. DESCRIPCIÓN DEL SISTEMA FTTH ...................................................................................................... 6
2.3 CARACTERÍSTICAS DEL SISTEMA .......................................................................................................... 6
2.4 ARQUITECTURAS DE RED FTTH........................................................................................................... 7
2.5 APLICACIONES DE FTTH.................................................................................................................... 10
2.6 COMPONENTES PRINCIPALES DE PON ................................................................................................. 12
2.6.1 ¿QUÉ ES LA RED ÓPTICA PASIVA (PON)?..................................................................................... 13
2.6.2 COMPONENTES DE LA RED PON .................................................................................................. 13
2.6.2.1 TERMINAL DE LÍNEA ÓPTICA (OLT) ................................................................................. 13
2.6.2.2 UNIDAD DE RED ÓPTICA (ONU) ....................................................................................... 14
2.6.2.3 SPLITTER ......................................................................................................................... 15
2.7 IDENTIFICANDO LA ZONA DE TRABAJO ............................................................................................. 15
2.7.1 MODELAMIENTO ....................................................................................................................... 15

III. IMPLEMENTACIÓN DE TOMODAT ........................................................................................... 16

1. EJECUCION DE SIMULACION .................................................................................................... 16

2
 I.-PLANTEAMIENTO DEL PROBLEMA
1.1 Determinación del problema
Según el Plan Nacional de Telecomunicaciones, la principal tecnología de acceso en estas
zonas es el Internet satelital, mucho más costoso y menos veloz que las opciones cableadas.
De ahí que la principal herramienta para incrementar los niveles de conectividad en mercados
con escasa extensión de redes cableadas – como Perú – es la banda ancha móvil (BAM).

De acuerdo a Osiptel, la banda ancha en Perú actualmente concentra el 68,25% de las

conexiones en Lima y Callao; el tendido de fibra óptica fuera de Lima alcanza al
departamento de Cajamarca, Huancayo, Cusco, Arequipa, Moquegua, Tacna y Puno. El
39,9% de la población accede a Internet utilizando conexiones entre 512 Kbps a 1024 Kbps
(sobrepasa por poco 1Mbps), y el 25,3% de las conexiones están en el rango de 1.024 Kbps
a 2.048 Kbps. Entre el 2011 y 2013, el acceso a Internet creció 0,02% en zonas rurales,
mientras que, en zonas urbanas, como Lima, alcanza hasta un máximo del 3%.

El AA. HH Oasis de Villa el Salvador sec.10 Grupo 4, cuenta con 45 viviendas en total, el
cual vienen presentando problemas de cobertura en la zona Oasis de Villa el Salvador,
Considerando que es una zona muy comercial y a su vez cuenta con un colegio cercano, que
se viene afectando por la cobertura del internet.

3
1.2 Formulación del problema

1.2.1Problema general
 ¿Cómo evitaremos que habitantes del sector 4 de Oasis de Villa el
Salvador presenten problemas de cobertura en su conexión al servicio de
Internet?

1.2.2 Problemas específicos

 ¿Qué tecnología usaremos para mejorar de cobertura de Internet?
 ¿Qué tecnología se usará para evitar los problemas de cobertura en su
conexión de internet en el sector 4 de Oasis de Villa el Salvador?

1.3 Objetivos de la investigación

1.3.1 Objetivo general
 Diseñar e implementar una red con el fin de ofrecer el servicio de
internet al sector 4 de Oasis de Villa el Salvador ya que no cuenta con
acceso a este servicio por motivos de cobertura, económicos, sociales,
entre otros.

1.3.2 Objetivos específicos

 Diseñar e implementar una red con el fin de ofrecer una mejor

cobertura para servicio de internet
 Hacer un estudio de mercado para analizar la oferta y la demanda de
nuestro servicio de internet con el fin de tomar decisiones adecuadas
y minimizar riesgos potenciales.

4
II.-MARCO TEÓRICO

2.1 Telecomunicaciones

Las telecomunicaciones son un conjunto de técnicas que permiten la comunicación a

distancia. Los orígenes de las telecomunicaciones se remontan a muchos siglos atrás, pero es
a finales del siglo XIX, con la aplicación de las tecnologías emergentes en aquel momento,
cuando se inicia su desarrollo acelerado. Ese desarrollo ha ido pasando por diferentes etapas
que se han encadenado de forma cada vez más rápida: telegrafía, radio, telegrafía sin hilos,
telefonía, televisión, satélites de comunicaciones, telefonía móvil, banda ancha, Internet,
fibra óptica, redes de nueva generación y otras muchas páginas que aún quedan por escribir.
(José Roca, 2012)

Las telecomunicaciones sirven para transmitir información, pero esa información puede
adquirir infinitas formas o empaquetarse de múltiples maneras, que se encuadran bajo el
concepto de contenidos. Las redes y servicios de telecomunicación manejan los contenidos
que pueden ser de cualquier naturaleza: películas, música, cursos de formación, páginas web,
documentos, fotografías, vídeos o simple voz. (José Roca, 2012)

En la actualidad las telecomunicaciones son algo imprescindible para las personas, las
empresas y las administraciones públicas, y su importancia se multiplica con el número de
usuarios. Desde el punto de vista de estos usuarios, su utilización se basa en una serie de
terminales (teléfonos fijos, teléfonos móviles, smartphones, ordenadores, tablets, etc.)
mediante los cuales accede a una amplia gama de servicios de telecomunicaciones fijos o
móviles, de voz o de datos. Como elemento complementario de los terminales, y para que
sea posible disfrutar de los servicios, existe un conjunto de redes de telecomunicación que
son creadas y mantenidas por los operadores y proveedores de servicios. Aunque para el
usuario final no es importante en muchas ocasiones el conocimiento de la existencia de las
redes y de cuál está utilizando, son las que hacen posibles los servicios. Esas redes cuentan
hoy en día con las tecnologías más avanzadas como la movilidad, la banda ancha, los
protocolos de Internet (IP), la fibra óptica, los satélites de comunicaciones, los cables
submarinos, etc. A partir de ellas es posible ofrecer al usuario lo que demanda: poder
conectarse cuando y donde quiera para acceder a la información y los servicios que desee.
(José Roca, 2012)

5
2.2 Descripción del sistema FTTH

Las denominadas redes FTTH son sistemas compuestos fundamentalmente por fibra óptica
que llegan hasta los usuarios. Esta arquitectura se está transformando en una realidad en
muchas regiones del planeta con más de 8 millones de hogares conectados a la nube
informática a través de este concepto de redes de nueva generación.

La tecnología FTTH es capaz de soportar toda la demanda de ancho de banda que se tendrá
en el futuro, se considera como una red a prueba de tecnologías futuras, con aptitud para los
servicios multimedia que se ofrecerán en el futuro inmediato. En la actualidad las operadoras
telefónicas ya están migrando de las redes existentes ADSL (Línea del subscriptor digital
asimétrica) tendidos de cableado de cobre, sistemas de cable operadoras a redes de fibra
óptica. Actualmente las redes pasivas ópticas punto a multipunto PON son las más
implementadas principalmente en mercados asiáticos y norte americanos.

2.3 Características del sistema

Al ser un sistema nuevo, compuesto de fibra óptica y equipos ópticos, esta es una red que
requiere de una inversión inicial considerable, con lo cual los diseñadores de una red deben
buscar caminos para migrar hacia nuevas tecnologías y poder aprovechar todo el ancho de
banda que la fibra óptica puede ofrecer y que las tecnologías GPON y EPON no están en

6
capacidad de ofrecer, de manera que se garantice a futuro, el uso de la inversión en
infraestructura, evitando cualquier cuello de congestión del servicio con el incremento de la
demanda. Los sistemas FTTH tiene la capacidad de utilizar sistemas PON de siguiente
generación la cual extendería el ancho de banda hasta hacerlo casi ilimitado.

Las GPON (redes de próxima generación) que están en desarrollo y se tiene previsto que
permanezca de esta forma en los próximos 5 a 8 años por lo que en la actualidad se deben
utilizar las tecnologías de sistemas ópticos pasivos existentes considerando que una red
FTTH en el futuro será la única solución a la demanda de servicios que se tendrá.

Con el uso de los sistemas PON disponibles se podrían tener redes FTTH con las siguientes
características:

• Tasa alta de división (>64).

• Alta velocidad (>1Gbps).

• Alto ancho de banda por usuario (>100mbps).

• Transmisión Bidireccional, tasa de datos simétricos, acceso de una sola fibra.

• Larga alcance (>20Km).

• Pasivo.

• Alta capacidad de actualización.

• Manejo del sistema centralizado.

• Asignación dinámica de recursos.

• Protección básica incorporada.

2.4 Arquitecturas de red FTTH

Las instalaciones FTTH se basan en dos arquitecturas, Una de una línea directa desde la
planta hasta el hogar en una configuración Punto a Punto P2P (“Peer to Peer”) y otra de
arquitectura Punto Multipunto P2MP, utilizando básicamente spliters en una red óptica
pasiva, la cual puede utilizar básicamente Gigabit Ethernet o un Modo de Transferencia
Asíncrona ATM.

7
Una red óptica pasiva PON, como se verá detalladamente en el siguiente capítulo, está
compuesta por splitters pasivos entre la central y el abonado. En pocas palabras se puede
considerar que un sistema PON es una forma limitada de red completamente óptica que no
tiene electrónica en su arquitectura, excepto en los extremos de la red, compuesta por
“arboles” de vidrio que transmiten señales en longitudes de onda ampliamente espaciadas.

Figura[1] Distribución de una Red Óptica Pasiva Fuente:

“http://www.conniq.com/InternetAccess_FTTH.htm"

La arquitectura conocida como ODN está clasificada en “Home Run” Punto a Punto, Redes
Estrella Pasivas también consideradas punto a punto. En el primer caso, una fibra sale desde
la CO y va directamente hasta el abonado, aunque se podría creer que este sistema Punto a
Punto como una opción más cara, sin embargo, algunos proveedores están considerando este
tipo de redes ya que en la actualidad los cables de multifarias son casi tan económicos en
materiales y costos de instalación que los cables de la misma longitud con una o pocas fibras.
El problema de este tipo de topología es en la CO por puerto opto electrónico que se debería
utilizar.

8
 Figura [2] Esquema de fibra “Home Run”

Una fibra dedicada desde la CO hasta cada abonado Fuente: “Fiber to the Home. The new
Empowerment”

Figura [3] Esquema de fibra en estrella Ethernet activa

Una fibra dedicada desde un punto de acceso remoto hasta cada nodo y de ese punto a cada
abonado. Fuente: “Fiber to the Home. The new Empowerment”

En una Red Ethernet en Estrella Activa, una fibra dedicada es extendida hasta el usuario
desde un nodo remoto de acceso, el cual está conectado a través de una red Gigabit Ethernet
óptica a la Oficina Central. Esta arquitectura es similar a típico DLC o Loop Digital Portador
el cual entrega POTS/ISDN/DSN. En el caso de las redes FTTH se la suele denominar BLC
Loop Portador de Banda ancha.

9
 Figura [4] Esquema de fibra PON

Una fibta conectada a un spliter y de este punto a cada abonado Fuente: “Fiber to the Home.
The new Empowerment”

La Red Óptica Pasiva es la arquitectura más popular dado que no utiliza electrónica en su
red, salvo en sus extremos y por lo tanto no necesita de una alimentación eléctrica para operar
los componentes pasivos, además de que su mantenimiento es mucho más económico. Las
arquitecturas “Home Run” y la Ethernet en Estrella Activa podrían ser útiles en cierto casos
específicos pues pueden alcanzar distancias de hasta 80 Km desde la oficina central. La
arquitectura PON puede alcanzar 20Km, más que suficiente en la mayoría de áreas urbanas
donde se debería utilizar redes ópticas. Es por esta razón que se va a analizar las redes Ópticas
pasivas PON en esta red FTTH.

2.5 Aplicaciones de FTTH

Reemplazar todas las redes de cobre por fibra, no supone una tarea fácil cuando se ha
invertido una cuantiosa cantidad de dinero en un material como el cobre que ha probado por
mucho tiempo, ser efectivo al momento de brindar sistemas de comunicación. Diseñar redes
hibridas con fibra óptica combinadas con pares trenzados de cobre o cable coaxial para
muchos sería lo más lógico ya que se aprovecharía en parte la red existente de cobre, sin
embargo y a pesar de que sistemas actuales ADSL o HFC son capaces de transportar decenas
de megabits por segundo, estas son tecnologías que por su naturaleza hibrida generan, como
ya se ha mencionado en este capítulo, un cuello de botella y la red de cobre instalada limita
la distancia a la que puede llegar la señal, además de ser necesarios equipos adicionales en
planta externa. Con una red FTTH se superan todos estos inconvenientes y por esto las
aplicaciones son mucho amplias.

10
Gracias a que se pueden alcanzar distancias de 20 Km con redes ópticas pasivas, se considera
que la aplicación más importante para este tipo de sistemas es en barrios residenciales
suburbanos donde los hogares se encuentran relativamente dispersos, pues en este caso, la
distancia a la OLT no representa un inconveniente ni restringe la capacidad del ancho de
banda de la red debido a que una red de fibra óptica, no requiere una reingeniería por décadas,
siendo por ello, una opción para redes nuevas que se construyen en sectores donde las redes
de comunicaciones sean inexistentes o se vayan a reemplazar.

De la capacidad en el transporte que brinda la fibra óptica se deriva un análisis diferente para
las aplicaciones que se le puede dar a este tipo de red, no solo su topología permite llegar a
abonados que se encuentre alejados, sino también que dicha red no necesitaría cambios en su
arquitectura por décadas, se incluyen además, como aplicaciones de esta red, a los servicios
que puede brindar y para esto se ha considerado a las aplicaciones a las que se puede acceder
sin problema y que para otras tecnologías no es posible. Una red PON puede tener una tasa
de 1250 MB/s, mientras que tecnologías Legacy están entre los 8 y 50 Mb/s en el mejor de
los casos. Otra ventaja que se debe tomar en cuenta es que en las redes de fibra óptica se
puede tener tasas de subida y bajada simétricas.

Las aplicaciones son amplias e incluyen las nuevas tendencias de demanda en el sector de
comunicaciones que están cobrando mucha fuerza y que en pocos años serán el común
denominador. Entre estos servicios esta la Televisión de Alta definición (HD) y más aun
cuando se trata de Alta Definición completa (Full HD), servicio que actualmente se puede
ofrecer en sistemas de cable y satelitales, pero que se ven limitados por el número de canales
que pueden ofrecer o en otros casos, se tiene que ofrecer un servicio dedicado con canales de
alta definición bajo demanda, se envía un solo canal a la vez al abonado en lugar de un
broadcast de todos los canales. Este tipo de servicio está cambiando debido a que la oferta de
canales en Alta Definición es cada vez mayor y la tendencia es que, en el corto plazo, todos
los canales se ofrezcan en este formato por lo que la fibra óptica es el único medio capaz de
ofrecer un servicio de este tipo.Otra innovación que requiere de la capacidad de transporte y
simetría de las redes ópticas son los espacios de almacenamiento virtuales en la “nube”. Esta
aplicación requiere una tasa de subida mayor a la que puede ofrecerse con una red de cobre,
para poder almacenar y acceder a los archivos a una velocidad relativamente rápida. Las

11
video llamadas son también muy utilizada en la actualidad y cada día el usuario desea una
mayor calidad del video, lo cual se podría lograr únicamente con un mayor ancho de banda.

Estas son las aplicaciones en las cuales una red de fibra óptica que llegue hasta el hogar se
convierte en una opción lógica para poder soportar todas las demandas futuras de los
abonados, sin limitaciones en cuanto a distancia se trate y usando una menor cantidad de
equipos.

En los últimos años, las compañías de telecomunicaciones de todo el mundo han empezado
a tomar en serio la tecnología denominada fibra hasta el hogar (FTTH). Esto a hecho que los
proveedores de estos sistemas estén avanzando rápidamente. Hay dos tipos importantes de
sistemas que hacen posibles las conexiones de banda ancha FTTH: redes ópticas activas
(AON) y redes ópticas pasivas (PON). La mayoría de las implementaciones de FTTH utilizan
una red PON para ahorrar en costos de fibra.

2.6 Componentes Principales De Pon

Los componentes principales de PON: OLT, ONT, ONU y ODN; y la tecnología relacionada
con este tipo de red.

12
2.6.1 ¿Qué es la red óptica pasiva (PON)?

Una red óptica pasiva (PON) es un sistema de red con cableado de fibra óptica que envía la
señal de todo o casi todo el recorrido hasta el usuario final. El sistema se describe de diferente
forma según dónde termine la red PON, así pues, tendríamos: fibra hasta la acera (FTTC),
fibra hasta el edificio (FTTB) o fibra al hogar (FTTH).

2.6.2 Componentes de la red PON

Una PON consiste en una terminal de línea óptica (OLT), situada en la oficina de la empresa
de comunicaciones proovedora, y en varias unidades de red óptica (ONU), situadas cerca de
los usuarios finales. Actualmente hay dos estándares principales de PON: Red óptica pasiva
con capacidad de Gigabit (GPON) y Red óptica pasiva preparada para Ethernet (EPON).
Independientemente del tipo de PON, su estructura de topología básica es la misma. Un
sistema de red óptica pasiva Gigabit Ethernet (GEPON) generalmente se compone de una
terminal de línea óptica (OLT) en la oficina central del proveedor del servicio y varias
unidades de red óptica (ONU) o terminales de red óptica cerca de los usuarios finales. Se
utiliza la red de distribución óptica (ODN) durante la transmisión entre OLT y ONU/ONT.

2.6.2.1 Terminal de línea óptica (OLT)

OLT es un equipo que integra la función de interruptor L2/L3 en el sistema GEPON. En

general, el equipo OLT contiene un bastidor, un módulo de control de conmutación, un ELM
(módulo de enlace EPON, tarjeta PON), protección de redundancia, módulos de fuente de
alimentación de -48v CC o un módulo de fuente de alimentación de 110/220 V CA y
ventiladores. En estas partes, la tarjeta PON y la fuente de alimentación admiten el
intercambio en caliente. Existen además otros módulos integrados en el interior de la OLT.
La función principal del OLT es controlar desde una oficina central la información
transmitida en ambas direcciones a través de la ODN . La distancia máxima admitida de
transmisión a través de la ODN es de 20 km. OLT controla dos sentidos de la transmisión de
información: sentido ascendente (obteniendo una clase diferente de distribución del tráfico
de información y voz de los usuarios); y sentido descendente (obteniendo tráfico de datos,
voz y vídeo desde una red metro o una red de larga distancia y enviando todos los módulos
ONT en el ODN).

13
2.6.2.2 Unidad de red óptica (ONU)

La ONU convierte las señales ópticas transmitidas a través de la fibra en señales eléctricas.
Estas señales eléctricas son enviadas a los suscriptores individuales. En general, existe cierta
distancia u otra red de acceso entre la ONU y las instalaciones donde se encuentra usuario
final. Además, la ONU puede enviar, agregar y gestionar diferentes tipos de datos
provenientes del cliente y enviarlos en sentido ascendente a la OLT. Grooming es un proceso
de gestión de la ONU que optimiza y reorganiza el flujo de datos para que estos sean
transportados más eficazmente. La OLT admite la asignación de ancho de banda para
permitir así una entrega de datos a la OLT fluída y sin problemas, ya que esta generalmente
llega en ráfagas desde cliente. Se puede conectar la ONU mediante varios métodos y tipos
de cable, como por ejemplo el cable de par trenzado de cobre, el cable coaxial; con fibra
óptica o con Wi-Fi.

14
2.6.2.3 Splitter

El splitter es un término acuñado en muchos ámbitos: redes, vídeo, TV, etc. Es normal
porque todos hacen referencia a un mismo fin: separar la señal de una fuente en varios
canales, pero con la calidad de señal de origen. El ejemplo típico es cuando queremos que el
juego de una consola se muestre en varias pantallas.
Por tanto, un splitter es un accesorio o dispositivo que se encarga de recibir una señal
para, luego, distribuirla en varios canales. En este caso, es un aparato que recibe la señal
de vídeo de nuestro PC, consola, cámara, reproductor blu-ray y la distribuye en distintas
pantallas. Es un dispositivo óptico pasivo con muchos terminales de entradas y salidas,
especialmente aplicables a PON (EPON, GPON, BPON, FTTX, etc.) para conectar el MDF
(marco de distribución principal), el equipo terminal y la señal óptica de ramificación. Splitter
PLC de fibra proporciona una solución de bajo costo de distribución de luz con alta
estabilidad y fiabilidad. Splitters PLC pueden ofrecer una división cociente 1 x 64, que es
generalmente la división más alta que se alcanza.

2.7 Identificando La Zona De Trabajo

2.7.1 Modelamiento

Información recopilada de la ciudad

 Ubicación geográfica

El AA. HH Oasis de Villa el Salvador sec.10 Grupo 4. Este distrito está se encuentra en villa
el Salvador, Provincia de Lima, Departamento de Lima.

15
  Extensión
Calculamos aproximadamente el área de trabajo, asumiendo un rectángulo con altura
de 92.82m y base 233.90m, teniendo así un área aproximada de 21710.598m2
 Población
Cuenta con 45 viviendas en total
 Servicios

Internet, cable, telefonía

 Ubicación de la oficina central

Ubicaremos el Gabinete en entre la Av. María Elena Moyano y la Av.200 Millas.

La oficina central está al mando del operador tiene que estar en un lugar central en la
provincia para poder repartir mejor los elementos de red pasivo, también aquí se entregara el
cable de fibra donde se encuentran los servicios que van a tener los usuarios provenientes de
la red dorsal que se ha implementado en Oasis de Villa el Salvador.

16
 Ingresamos a la página de TOMODAT2 y creamos nuestra cuenta

 Logeamos con nuestra cuenta creada

17
 Aparecerá el siguiente recuadro

 El programa empezara a cargar nuestra configuración y ubicación en tiempo real

18
 Se elige la zona de trabajo: Esta es el área ubicada en A.A.H.H. Oasis de Villa, en el
distrito de Villa el Salvador
 Calculamos aproximadamente el área de trabajo, asumiendo un rectángulo con
altura de 92.82m y base 233.90m, teniendo así un área aproximada de 21710.598m2

19
 Área de trabajo

 A continuación, se colocan los postes dando click derecho en el mouse y

seleccionando la opción de “adicionar poste”

 Colocamos los postes alrededor de nuestra área de trabajo

20
Al realizar esto se genera una carpeta “untelscorp” en la que se muestran los postes:

21
Se puede observar en otra ventana “OSM” mas detalles sobre el área de nuestro trabajo.

A continuación, se crea el armario llamado “GABINETE PRINCIPAL”

22
Se crea también la MUFA TRONCAL

23
Luego se une la mufa troncal con el gabinete principal a través del cable FURUKAWA de
24 hilos

Creamos un splitter dentro de la mufa troncal

24
Entonces unimos el gabinete principal con la mufa troncal habilitando el primer puerto del
gabinete hacia el primer puerto de la mufa

Luego empalmamos el primer puerto de la mufa hacia el spliter:

25
Luego creamos la caja NAP para distribuir la conexión a los clientes

26
Acomodamos convenientemente la caja NAP

Creamos el cable que unirá la MUFA TRONCAL con el NAP

27
Unimos el splitter con la caja NAP

Creamos otra caja NAP para brindar servicio a los demás clientes

28
EL AREA COMPRENDIDA POR LAS CAJAS NAP SERIAN:

29
PRINCIPAL a la MUFA TRONCAL

consiguiendo así cubrir el área demandada.

Para poder brindar conexión a la otra NAP se tiene que unir el puerto 2 del GABINETE

Se está utilizando 2 splitter de 1x8 para la mufa y splitters de 1x16 para la caja NAP, dado
que son 2 cajas se consigue así un total de 256 clientes potenciales.

30
REFERENCIAS

 http://www.cisco.com/en/US/solutions/collateral/ns341/ns525/ns537/ns705/ns827/whit
e_paper_c11-481360_ns827_Networking_Solutions_White_Paper.html

 http://www.proasetel.com/paginas/articulos/mercado_internet.htm

 http://www.erlang.com/calculator/eipb/

 http://www.supertel.gob.ec/pdf/estadisticas/historico_acceso_internet_97_2008.pdf

 http://www.todotecnologia.net/wp-
content/uploads/2010/06/Definicion_caracteristicas_PON_APOn_BPON_GEPON_GP
ON_EPON.pdf
 Estudio y diseño de una red Ftth en un campus universitario Y una vivienda,
(https://www.scribd.com/doc/189160101/ESTUDIO-Y-DISENO-DE-UNARED-
FTTH-EN-UN-CAMPUS-UNIVERSITARIO-Y-UNA-
VIVIENDARESIDENCIAL-pdf), recuperado en 12 noviembre del 2014.

31
32
