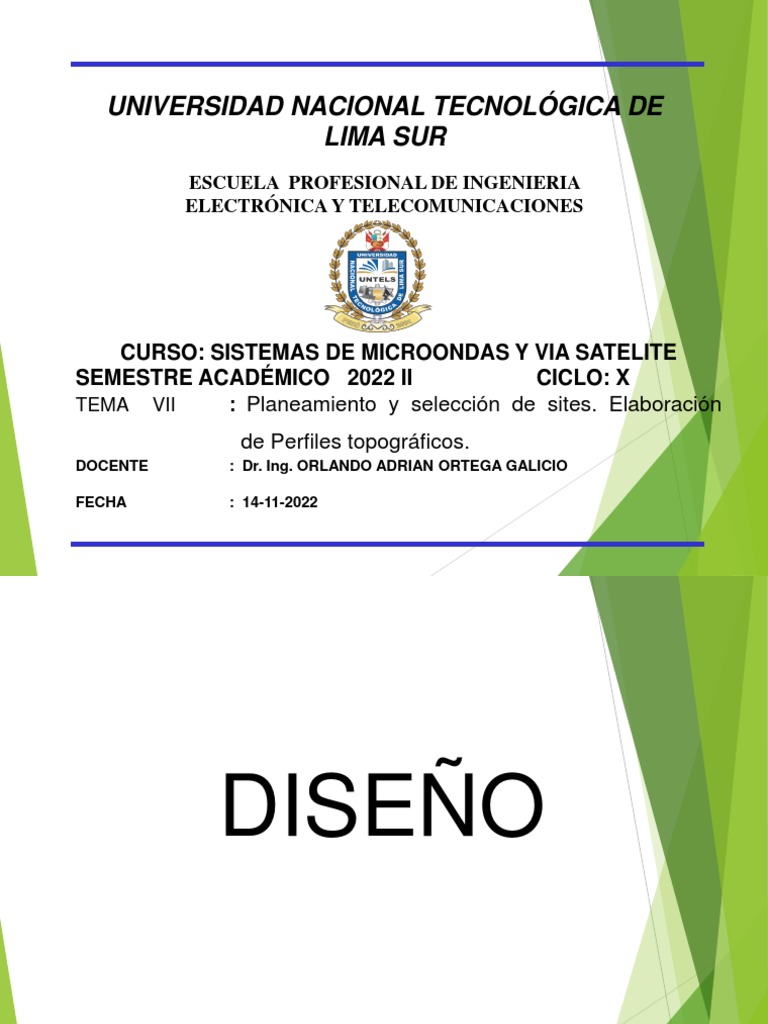

UNIVERSIDAD NACIONAL TECNOLÓGICA DE
LIMA SUR
ESCUELA PROFESIONAL DE INGENIERIA
ELECTRÓNICA Y TELECOMUNICACIONES
CURSO: SISTEMAS DE MICROONDAS Y VIA SATELITE

SEMESTRE ACADÉMICO 2022 II CICLO: X
TEMA VII : Planeamiento y selección de sites. Elaboración
de Perfiles topográficos.
DOCENTE : Dr. Ing. ORLANDO ADRIAN ORTEGA GALICIO
FECHA : 14-11-2022
DISEÑO
Sistemas de Microondas y Vía Satélite Dr. Ing. Orlando A. Ortega Galicio

Zona de Fresnel

CALCULOS EN UN RADIOENLACE
𝐶
 𝜆=
𝐹
 𝜆 = 𝑙𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑑𝑒 𝑜𝑛𝑑𝑎
Δ𝐻: 𝐶𝑙𝑎𝑟𝑖𝑑𝑎𝑑
𝐻1 :Altura antena 1
𝐷1 ∗𝐷2
 𝑟0 = 𝜆 𝐻2 :Altura antena 2
𝐷
𝐷1 : Distancia de antena
1 al obstáculo
 𝑟0 = 𝑟𝑎𝑑𝑖𝑜 𝑑𝑒 𝑙𝑎 𝑝𝑟𝑖𝑚𝑒𝑟𝑎 𝑧𝑜𝑛𝑎 𝑑𝑒 𝑓𝑟𝑒𝑠𝑛𝑒𝑙 𝐷2 : Distancia de antena
2 al obstáculo
𝐷 :Distancia entre
𝐷1 𝐷1 𝐷2
 Δ𝐻 = 𝐻1 − 𝐻1 − 𝐻2 − − 𝐻0 antenas
𝐷 2𝑅 ′
𝐻0 : Altura del obstáculo
𝑅′ = k*a
K: factor de corrección
 Δ𝐻 > 𝑟0 (𝑅𝑎𝑑𝑖𝑜𝑒𝑛𝑙𝑎𝑐𝑒 𝑓𝑎𝑐𝑡𝑖𝑏𝑙𝑒)
a: Radio de la tierra
 Δ𝐻 = 𝑟0 (𝐶𝑟𝑖𝑡𝑖𝑐𝑜)
 Δ𝐻 < 𝑟0 (𝑅𝑎𝑑𝑖𝑜𝑒𝑛𝑙𝑎𝑐𝑒 𝑛𝑜 𝑒𝑠 𝑓𝑎𝑐𝑡𝑖𝑏𝑙𝑒)

Diseño de Enlace

POTENCIA ISOTROPICA RADIADA EFECTIVA
(PIRE)
PIRE (dBw) = PTx(dBw) + GTx(dB) –

LfTx(dB)
PIRE (w) = PTx(w) . GTx
LfTx
MSc.Ing. Orlando A. Ortega Galicio
Sistemas de Microondas y Vía Satélite
ECUACION DE EQUILIBRIO O DE ENLACE
PRx (dBw) = PTx(dBw) + GTx(dB) + GRx(dB) – LfTx(dB)- LfRx(dB) –

Ao ( dB)
PRx(dBm) = PTx(dBm) + GTx(dBi) + GRx(dBi)–LfTx(dB)-

LfRx(dB)– Ao (dB)
MSc.Ing. Orlando A. Ortega Galicio

Formulas para calculo atenuación por
espacio libre
*f en Ghz y d en Km
4
*f en Hz y d en m

Formulas para calculo atenuación por
espacio libre
*f en Mhz y d en Km
AEL (dB) = 96.6 +20logF(Ghz) +

20logD(millas)
*f en Ghz y d en millas

Fin del
Capitulo
VII
Gracias
UNIVERSIDAD NACIONAL TECNOLÓGICA DE LIMA
SUR

TEMA IX : INTRODUCCIÓN A LAS COMUNICACIONES
SATELITALES.ÓRBITAS SATELITALES,TIPOS Y
CARACTERISTICAS..
FECHA : 15-11-2022
INTRODUCCION A LAS COMUNICACIONES SATELITALES







¿COMO TRABAJAN LOS SATELITES?

VENTAJAS Y DESVENTAJAS DE LOS SATELITES

VENTAJAS Y DESVENTAJAS DE LOS SATELITES

FACTORES EN LA COMUNICACIÓN POR SATELITE



USO DE LOS SATELITES

ORBITAS SATELITALES : TIPOS Y CARACTERISTICAS

TIPOS DE SATELITES
 Por su órbita:
 Satélites de órbita geoestacionaria (GEO)
 Satélites de órbita media (MEO)
 Satélites de órbita baja (LEO)
 Satélites de órbita de gran elepticidad (HEO)
 Satélites de órbita polar
TIPOS DE SATELITES
 Por su finalidad:
 Satélites de Telecomunicaciones (Radio y Televisión)
 Satélites Meteorológicos.
 Satélites de Navegación.
 Satélites Militares y espías.
 Satélites de Observación de la tierra.
 Satélites Científicos y de propósitos experimentales.
 Satélites de Radioaficionado.
ORBITAS SATELITALES
SATÉLITES EN ÓRBITAS DE GRAN
ELIPTICIDAD (HEO)
 Tienen típicamente un perigeo de unos 500 km.
sobre la superficie de la tierra y un apogeo de
50.000 km.
 Las órbitas son inclinadas a 63,4º para poder dar

servicios de comunicaciones en latitudes del
norte.
 El período orbital varía de 8 a 24 horas.

ELIPTICIDAD (HEO)
 Dos terceras partes del período orbital está cerca
del perigeo, con lo cual aparece casi estacionario
para un observador situado en la superficie de la
tierra.
 El tiempo de propagación y las pérdidas en el

espacio libre son comparables con las de un
satélite geoestacionario.
ELIPTICIDAD (HEO)
 Algunos ejemplos de satélites de tipo HEO son:
 El sistema ruso Molniya, que emplea 3 satélites en tres
órbitas de 12 horas separadas 120º alrededorde la
tierra, con una distancia de apogeo de 39,354 km. y un
perigeo de 1.000 km.
 El sistema ruso Tundra, que emplea 2 satélites en dos

órbitas de 24 horas separadas 180º alrededor de la
tierra, con una distancia de apogeo de 53.622 km. y un
perigeo de 17.951 km.
ELIPTICIDAD (HEO)
 Elsistema de la Agencia espacial Europea Archimedes,

que empleará 3 satélites en tres órbitas de 8 horas
separadas 120º alrededor de la tierra.
 Cada apogeo corresponde con un área de servicio de

gran población ( Europa, el este asiático y
Norteamérica).
SATÉLITES EN ÓRBITA POLAR
 Esta órbita está inclinada 90º sobre el plano

ecuatorial, cubriendo los dos polos.
 Un sólo satélite en órbita polar cubre toda la

tierra, pero hay largos periodos en los que no es
visible para una estación determinada.
SATÉLITES EN ÓRBITA POLAR
 Algunos satélites de tipo LEO emplean órbitas

polares, como el COSPAS-SARSAT, sistema de
búsqueda y rescate marítimo.
 Este sistema utiliza 8 satélites en 8 órbitas casi

polares.
 Cuatro de ellos de mueven en órbitas de 860 km.

a 89º y otros 4 en órbitas de 1.000 km. a 82º.
Órbita baja, LEO (Low-Earth Orbit)
 Las órbitas LEO pueden ser tanto circulares como elípticas y se encuentran a
una distancia de la superficie terrestre de entre 500 y 2,000 km.
 Sus ventajas frente a los sistemas GEO son:
 Balance de potencia.- La cercanía a la tierra permite

utilizar terminales con menores potencias, permitiendo
que éstos sean manuales.
 Precio.- Tanto los satélites como las lanzaderas
resultan más baratas que en los sistemas GEO.
 Cobertura en los polos.
 Menor retardo de propagación.
 Los satélites LEO están divididos en diferentes categorías,

basadas en la frecuencia:
‘LEOs pequeños’ (little LEOs - 800 MHz),
‘LEOs grandes’ (Big LEOs - 2 GHz)
LEOs de banda ancha (20-30 GHz).
Existe una relación inversa entre la frecuencia y la

longitud de onda, por lo que al aumentar la frecuencia
la longitud de onda disminuye y la terminal receptora
(una parabólica o un teléfono) son de menor tamaño.
 Inicialmente el foco de atención de los LEO fue para

voz y datos de banda estrecha.
 Los ‘pequeños LEOs’ fueron diseñados para mensajería y

servicios de búsqueda y localización de vehículos.
 Los ‘gran LEOs’ proporcionan voz a las áreas que no son

cubiertas por las redes celulares o terrestres. También
ofrecerán datos a baja velocidad, de 2,4 Kbps a 9,6 Kbps. Y
 Serán los LEOs de banda ancha los que proporcionarán datos

hasta 155 Mbps.
Órbita intermedia circular, ICO
(Intermediate Circular Orbit):
 La distancia de sus órbitas a la tierra es de entre

10000 y 14000 km, y sus características están a
medio camino entre las de los sistemas GEO y
LEO.
MEO (Medium Earth Orbit)
 Los satélites de órbita terrestre media se encuentran

a una altura de entre 10,075 y 20,150 kilómetros.
 A diferencia de los GEO, su posición relativa respecto

a la superficie no es fija.
 Al estar a una altitud menor, se necesita un número

mayor de satélites para obtener una cobertura
mundial.
Tipos de Altura sobre el nivel del Velocida Función del Ventajas
órbita mar d del satélite
satélite
Órbita baja 250-1 500 km 25 000- Comunicaciones Poco retraso en las comunicaciones.
28 000 y observación de Se requiere menor potencia.
km/hr. la Tierra.
Órbita polar 500-800 km sobre el eje 26 600- Clima Están perpendiculares sobre la línea
polar 27 300 Navegación. del Ecuador, por lo que pueden
km/hr. observar distintas regiones de la
Tierra.
Órbita geo- 35 786 km sobre el Ecuador 11 000 Comunicaciones Al dar la vuelta a la Tierra a su misma
estacionaria km/hr. Clima. velocidad, siempre observa el mismo
Navegación territorio
GPS.
Órbita Perigeo (cuando está más ~34 200 Comunicaciones Servicios a grandes latitudes.
elíptica cerca de la Tierra) 200- 1 km/hr.
000 km Apogeo (cuando está ~5 400
más lejos) ~ 39 000 km km/hr.
ORBITAS SATELITALES : COMPARACIONES

Fin del
Capitulo
IX
Gracias
SUR

TEMA X : CARACTERÍSTICAS DE LOS SATELITALES Y SATÉLITES DE
TELECOMUNICACIONES. COBERTURA DE LOS SATÉLITES PARA
SERVICIOS DE TELECOMUNICACIONES. SEGMENTO ESPACIAL
SATELITAL.
FECHA : 22-11-2022
REDES POR SATELITE

REDES POR SATELITE

REDES POR SATELITE

LOS PRIMEROS SATELITES

LOS PRIMEROS SATELITES

SATELITES COMERCIALES

SATELITES COMERCIALES

ORBITA DE LOS SATELITES




BANDAS DE FRECUENCIA DE LOS SATELITES
Dr. Ing. Orlando A. Ortega Galicio

Dr. Ing. Orlando A. Ortega Galicio





SEGMENTO ESPACIAL SATELITAL





ESTRUCTURA DE UN SATÉLITE
•Los satélites deben tener una

fuente constante de energía
durante las 24 horas del día los 365
días del año.
•Las fuentes más comunes son

baterías de alto rendimiento y
paneles solares.
•Los paneles solares proporcionan

un rendimiento en la conversión de
energía eléctrica máximo de un
20%.
•Las baterías se utilizan como

fuente de alimentación
suplementaria en el caso de
eclipses y otros fenómenos
espaciales.

•El sistema de antenas tiene dos
misiones básicas.
•La primera es recibir y transmitir

señales para dar servicio a los
usuarios del sistema.
•La segunda es dar las funciones de

seguimiento, telemetría y
transmisión / recepción de
comandos para mantener la
operatibilidad del satélite en
órbita.
•Esta segunda función es la más

importante, ya que si falla podemos
causar un daño permanente al
satélite.

•El sistema de control incluye las

funciones de seguimiento,
telemetría y comandos (TT&C) para
la supervisión de todos los
parámetros del sistema.
•Los datos del satélite se envían

hacia la estación terrestre que
recibe y procesa esa información y
envía comandos de control hacia el
satélite.

COBERTURA
 Indica la superficie de la Tierra cubierta por los satélites,

delimitada por un contorno de densidad de flujo de
potencia (potencia/m2) constante, que permite obtener
la calidad deseada de recepción en ausencia de
interferencias y la potencia emitida por los mismos
(Potencia Isotrópica Radiada Equivalente, PIRE).

HUELLA DE POTENCIA DE UN SATÉLITE
 En una huella de potencia se indica la potencia con que

emite el satélite hacia esa zona en concreto,
expresándola en dBW (decibelios por vatio).
 dBW = 10 log Ps / 1W
 Siendo Ps la potencia de salida del satélite expresada en

vatios.
 Esto es lo que se denomina PIRE (Potencia Isotrópica

Radiada Equivalente) del satélite.

•En los mapas de la huella de potencia o zonas de cobertura, se indica el valor del
PIRE en dBW. Con este dato, se puede calcular la instalación receptora adecuada a
cada lugar de recepción.

ÁREA DE COBERTURA
 Es el área principal de servicio que cubre un satélite.
 La intensidad de campo más alta se da en el centro del

área de cobertura.
 El centro del haz local donde se produce la máxima

densidad de flujo se conoce como mira.

ÁREA DE COBERTURA
 La calidad de servicio se expresa en potencia radiada

equivalente transmitida en dBW, relativa a un
radiador isotrópico (PIRE, Potencia Isotrópica Radiada
Efectiva).
 También se puede expresar en dB (watios/m).

ÁREA DE COBERTURA
 Si se ponen los satélites a 120º para cubrir toda la

tierra, en los bordes exteriores la potencia sería muy
pequeña y se necesitarían antenas terrestres muy
grandes.
 Cada satélite podría abarcar, en teoría, un 42,4% de la

superficie de la tierra.
 Sin embargo, un satélite puede tener varios haces

hacia la tierra para cubrir un territorio más extenso y
definido.

Tipos de cobertura
 Cobertura semiesférica, abarca un hemisferio, es

decir, el 20% de la tierra.
 Cobertura zonal, definida como parte de un

continente.
 Cobertura local, zona de cobertura restringida o

región de gran extensión como puede ser Europa o
Norteamérica.

HACES MULTIPLES
 En el caso de satélites que trabajan con un solo haz se

presentan desventajas respecto al caso de operar con
varios haces de forma simultánea.
 Si se debe dar servicio a toda la región terrestre visible

desde el satélite la ganancia de la antena quedará
limitada por el ancho de haz necesario para cubrir la
zona de servicio.

HACES MULTIPLES
 Por otra parte, si la cobertura requerida abarca una

región menor necesitaremos un haz más estrecho por lo
que mejoraremos la ganancia de la antena pero el
sistema sólo podrá conectarse mediante enlaces
terrestres o enlaces entre satélites con estaciones
situadas fuera de su zona de servicio.

HACES MULTIPLES
 Por lo tanto, en satélites que operan con un haz habrá que

elegir entre gran cobertura (y posible interconexión entre
gran número de estaciones terrestres) con poca ganancia
de la antena y gran ganancia a costa de tener una
cobertura reducida.

HACES MULTIPLES
 Los satélites con múltiples haces simultáneos nos

permiten conseguir las ventajas de cada caso: gran
cobertura y ganancias elevadas.
 Los satélites multihaz hacen posible que un único satélite

se pueda comunicar con un gran número de estaciones
terrestres mejorando así la capacidad de comunicación, la
eficacia en la utilización de satélites y el tamaño de las
antenas de las estaciones terrenas. Como resultado se
consigue una reducción de costes.

•En el primer caso, el
satélite proporciona
cobertura global con un
único haz.
•En el otro caso, el satélite

con múltiples haces
simultáneos proporciona
cobertura reducida
en varias regiones.

BANDAS DE FRECUENCIAS DE SATÉLITE
Rango de
Frecuencias
Banda Servicio Usos
(GHz)
VHF 30-300 MHz Fijo Telemetría
UHF 300-1000 MHz Móvil Navegación, Militar
Emisión de audio,
L 1-2 Móvil
radiolocalización.
S 2-4 Móvil Navegación
Voz, datos, video,

C 4-8 Fijo
Emisión de video
X 8 - 12 Fijo Militar
Voz, datos , video,

Ku 12 - 18 Fijo
Emisión de video
Emisión de video, com.
K 18 - 27 Fijo
intersatélite
Emisión de video,
Ka 27 - 40 Fijo
com. intersatélite

REUTILIZACIÓN DE FRECUENCIAS
 Consiste en utilizar la misma banda de frecuencias varias

veces de manera que sea posible aumentar la capacidad
del sistema para un determinado ancho de banda.
 Puede llevarse a cabo utilizando polarizaciones

ortogonales o utilizando la misma banda de frecuencias
en distintos haces siempre que la separación angular sea
suficiente.

REUTILIZACIÓN DE FRECUENCIAS

BANDA C Vs BANDA Ku
Banda Ventajas Inconvenientes
C - disponibilidad mundial - grandes estaciones(1..3m)

- tecnología más barata - grandes interferencias de
- robustez frente a lluvias. satélites adyacentes y
microondas terrestres
Ku - hacen mejor uso de la - disponibilidad regional.

capacidad del satélite - lluvia afecta a enlaces.
(técnicas más eficientes FDMA - tecnología más cara.
y TDMA frente a CDMA).
- estaciones más pequeñas
(0.6..1.8m)

Fin del
Capitulo
X
Gracias
SUR

TEMA XI : ESTACIÓN TERRENA Y TIPOS DE ESTACIONES
SATELITALES TERRESTRES.
FECHA : 29-11-2022
Fin del
Capitulo
XI
Gracias
SUR

TEMA XIII : DISEÑO DE RADIOENLACES VÍA SATÉLITE: ANÁLISIS
DEL ENLACE TEMPERATURA DE RUIDO DEL SISTEMA.
RELACIONES C/N Y G/T. ACCESO MÚLTIPLE: ACCESO
(FDMA), (TDMA) Y (CDMA)
FECHA : 13-12-2022
FACTORES QUE AFECTAN LA SEÑAL DEL SISTEMA SATELITAL

FACTORES QUE AFECTAN LA SEÑAL DEL SISTEMA SATELITAL

FORMULA GENERAL DE ENLACE

VIABILIDAD DEL ENLACE

FORMULA GENERAL DE ENLACE

DATOS PARA CALCULOS

CALCULO DE LA DISTANCIA AL SATELITE

ALTURA AL SATELITE

LATITUD

LONGITUD

ANTENAS,ANGULOS DE AZIMUT Y ELEVACION

ANGULO DE ELEVACION

ANGULO DE ELEVACION

ANGULO DE ELEVACION

ANGULO DE ELEVACION

ANGULO DE ELEVACION

CALCULO DEL ANGULO DE AZIMUT

PIRE

PERDIDAS EN EL ESPACIO LIBRE

PARAMETROS DE ANTENA

PARAMETROS DE ANTENA

ENERGIA, RUIDO, DENSIDAD DE ENERGIA





CAPACIDAD DE CANAL

RELACION DE POTENCIA DE LA PORTADORA A DENSIDAD DE
RUIDO C/N0

RELACION DE LA POTENCIA DE LA PORTADORA A RUIDO C/N

RELACION DE LA POTENCIA DE LA PORTADORA A RUIDO C/N Y
DE LA PORTADORA A DENSIDAD DE RUIDO C/N0

RELACION DE DENSIDAD DE BIT A DENSIDAD DE RUIDO
(EB/N0) TOTAL

RELACION (C/N0) TOTAL

RELACION DE EB/N0 VS C/N0

BER (BIT ERROR RATE)

PERDIDAS ADICIONALES

ATENUACION POR GASES ATMOSFERICOS(Ag)

POTENCIA DE TRASMISION Y ENERGIA DE BIT

FIGURA DE RUIDO (G/T)

TEMPERATURA DE RUIDO EQUIVALENTE

TEMPERATURA DE RUIDO EQUIVALENTE

RUIDO TERMICO N

RUIDO TERMICO DEL RECEPTOR (N)

DESNSIDAD DE RUIDO (N0)

RELACION DE POTENCIA DENSIDAD DE RUIDO DE (C/N0)

POTENCIA DELA SEÑAL DEL SATELITE

AMPLICADOR REAL Y AMPLIFICADOR IDEAL

AMPLICADOR REAL Y AMPLIFICADOR IDEAL

FACTOR DE RUIDO Y FIGURA DE RUIDO

Fin del
Capitulo
XIII
Gracias
SUR

TEMA XIII : DISEÑO DE RADIOENLACES VÍA SATÉLITE: ANÁLISIS
DEL ENLACE TEMPERATURA DE RUIDO DEL SISTEMA.
RELACIONES C/N Y G/T. ACCESO MÚLTIPLE: ACCESO
(FDMA), (TDMA) Y (CDMA)
FECHA : 13-12-2022
En la técnica FDMA el espectro disponible
o ancho de banda es dividido en varios
canales de frecuencia de banda angosta.
Bandas de Guardia separan estos canales
para minimizar la interferencia.
Cada canal es exclusivamente asignado a
un usuario. Una vez que el usuario finalizó
la llamada el canal es liberado y
reasignado a otro usuario. Como cada
canal es asignado a un usuario los canales
libres contribuyen a un uso ineficiente del
espectro.
En un sistema de portadora simple el flujo de datos
es transportado sobre sólo una portadora o un solo
canal.
En un sistema multiportadora el flujo de datos es
transportado en múltiples canales, consiguiéndose
alta velocidad de datos sobre múltiples canales.
En el lado del transmisor el flujo de datos es dividido
en varios sub flujos de datos y transmitidos en
canales separados.
En el lado del receptor los sub flujos de varios
canales son combinados para recrear el flujo original
de datos.

En la técnica TDMA todo el espectro disponible
o ancho de banda es usado por un usuario; pero
sólo por periodos cortos de tiempo. Cada
usuario tiene un turno.
Sistemas TDMA tradicionales, como GSM son un
híbrido de FDMA y TDMA. Como en FDMA, el
espectro es dividido en canales de banda
angosta, como en TDMA cada uno de estos
canales es compartido en el tiempo entre
múltiples usuarios.

En la técnica CDMA el espectro disponible o
ancho de banda es usado por todos los
usuarios todo el tiempo. Códigos Digitales
Únicos son usados para diferenciar a los
usuarios. El transmisor y el receptor tienen
conocimiento de estos Códigos Digitales.
Sólo el receptor quién conoce el correcto
Código Digital puede extraer la señal
original.
CDMA2000 divide el espectro en canales de
banda ancha. Cada canal es compartido por
múltiples usuarios al mismo tiempo.
Fin del
Capitulo
XIII
Gracias
SUR

TEMA XIV : LINK BUDGET EN ENLACES SATELITALES. FACTIBILIDAD
DE ENLACES SATELITALES.
FECHA : 20-12-2022
Fin del
Capitulo
XIV
Gracias

Micro

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Micro

Cargado por

Copyright:

Formatos disponibles

UNIVERSIDAD NACIONAL TECNOLÓGICA DE

CURSO: SISTEMAS DE MICROONDAS Y VIA SATELITE

Sistemas de Microondas y Vía Satélite Dr. Ing. Orlando A. Ortega Galicio

Sistemas de Microondas y Vía Satélite Dr. Ing. Orlando A. Ortega Galicio

Sistemas de Microondas y Vía Satélite Dr. Ing. Orlando A. Ortega Galicio

Sistemas de Microondas y Vía Satélite Dr. Ing. Orlando A. Ortega Galicio

PIRE (dBw) = PTx(dBw) + GTx(dB) –

PRx (dBw) = PTx(dBw) + GTx(dB) + GRx(dB) – LfTx(dB)- LfRx(dB) –

PRx(dBm) = PTx(dBm) + GTx(dBi) + GRx(dBi)–LfTx(dB)-

MSc.Ing. Orlando A. Ortega Galicio

Sistemas de Microondas y Vía Satélite Dr. Ing. Orlando A. Ortega Galicio

AEL (dB) = 96.6 +20logF(Ghz) +

Sistemas de Microondas y Vía Satélite Dr. Ing. Orlando A. Ortega Galicio

CURSO: SISTEMAS DE MICROONDAS Y VIA SATELITE

Sistemas de Microondas y Vía Satélite Dr. Ing. Orlando A. Ortega Galicio

Sistemas de Microondas y Vía Satélite Dr. Ing. Orlando A. Ortega Galicio

Sistemas de Microondas y Vía Satélite Dr. Ing. Orlando A. Ortega Galicio

Sistemas de Microondas y Vía Satélite Dr. Ing. Orlando A. Ortega Galicio

Sistemas de Microondas y Vía Satélite Dr. Ing. Orlando A. Ortega Galicio

Sistemas de Microondas y Vía Satélite Dr. Ing. Orlando A. Ortega Galicio

Sistemas de Microondas y Vía Satélite Dr. Ing. Orlando A. Ortega Galicio

Sistemas de Microondas y Vía Satélite Dr. Ing. Orlando A. Ortega Galicio

Sistemas de Microondas y Vía Satélite Dr. Ing. Orlando A. Ortega Galicio

Sistemas de Microondas y Vía Satélite Dr. Ing. Orlando A. Ortega Galicio

Sistemas de Microondas y Vía Satélite Dr. Ing. Orlando A. Ortega Galicio

Sistemas de Microondas y Vía Satélite Dr. Ing. Orlando A. Ortega Galicio

Sistemas de Microondas y Vía Satélite Dr. Ing. Orlando A. Ortega Galicio

Sistemas de Microondas y Vía Satélite Dr. Ing. Orlando A. Ortega Galicio

Sistemas de Microondas y Vía Satélite Dr. Ing. Orlando A. Ortega Galicio

 Las órbitas son inclinadas a 63,4º para poder dar

 El período orbital varía de 8 a 24 horas.

 El tiempo de propagación y las pérdidas en el

 El sistema ruso Tundra, que emplea 2 satélites en dos

 Elsistema de la Agencia espacial Europea Archimedes,

 Cada apogeo corresponde con un área de servicio de

 Esta órbita está inclinada 90º sobre el plano

 Un sólo satélite en órbita polar cubre toda la

 Algunos satélites de tipo LEO emplean órbitas

 Este sistema utiliza 8 satélites en 8 órbitas casi

 Cuatro de ellos de mueven en órbitas de 860 km.

 Sus ventajas frente a los sistemas GEO son:

 Balance de potencia.- La cercanía a la tierra permite

 Los satélites LEO están divididos en diferentes categorías,

Existe una relación inversa entre la frecuencia y la

 Inicialmente el foco de atención de los LEO fue para

 Los ‘pequeños LEOs’ fueron diseñados para mensajería y

 Los ‘gran LEOs’ proporcionan voz a las áreas que no son

 Serán los LEOs de banda ancha los que proporcionarán datos

 La distancia de sus órbitas a la tierra es de entre

 Los satélites de órbita terrestre media se encuentran

 A diferencia de los GEO, su posición relativa respecto

 Al estar a una altitud menor, se necesita un número

Sistemas de Microondas y Vía Satélite Dr. Ing. Orlando A. Ortega Galicio

CURSO: SISTEMAS DE MICROONDAS Y VIA SATELITE

DOCENTE : Dr. Ing. ORLANDO ADRIAN ORTEGA GALICIO

Sistemas de Microondas y Vía Satélite Dr. Ing. Orlando A. Ortega Galicio

Sistemas de Microondas y Vía Satélite Dr. Ing. Orlando A. Ortega Galicio

Sistemas de Microondas y Vía Satélite Dr. Ing. Orlando A. Ortega Galicio

Sistemas de Microondas y Vía Satélite Dr. Ing. Orlando A. Ortega Galicio

Sistemas de Microondas y Vía Satélite Dr. Ing. Orlando A. Ortega Galicio

Sistemas de Microondas y Vía Satélite Dr. Ing. Orlando A. Ortega Galicio

Sistemas de Microondas y Vía Satélite Dr. Ing. Orlando A. Ortega Galicio

Sistemas de Microondas y Vía Satélite Dr. Ing. Orlando A. Ortega Galicio
