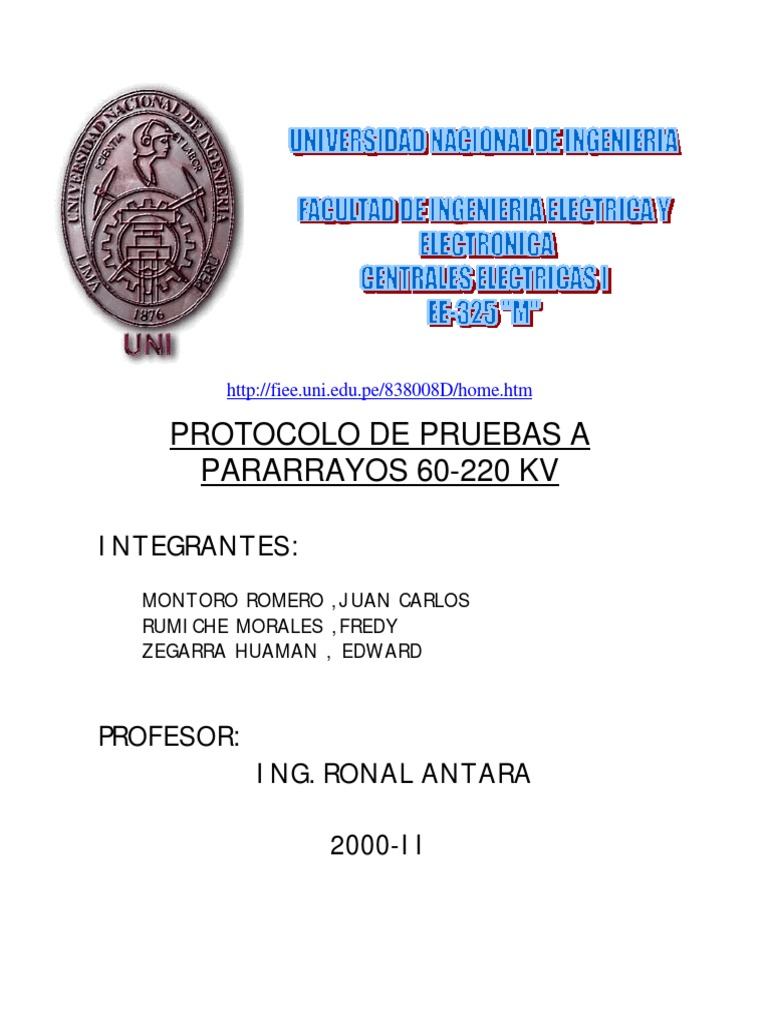

PROTOCOLO DE PRUEBAS A
PARARRAYOS 60-220 KV

INTEGRANTES:

MONTORO ROMERO ,JUAN CARLOS

RUMICHE MORALES ,FREDY
ZEGARRA HUAMAN , EDWARD

PROFESOR:
ING. RONAL ANTARA

2000-II
 PARARRAYOS

La misión de los pararrayos es evitar los peligros de las sobretensiones. En la actualidad y

después de prolongados ensayos, se utilizan únicamente los pararrayos autovalvulares, que
están constituidos por un explosor conectado por un lado al conductor que debe protegerse y
por el otro extremo a una resistencia, la cual se pone en conexión con tierra.

Esta resistencia desprovista de autoinducción es de material aglomerado especial, distinto

según el constructor, el explosor la sobretensión y grande al término de ésta; evita así la
descarga de la corriente de la línea protegida. Hace, pues, el efecto de la válvula de seguridad
de una caldera de vapor, que abre al producirse la sobrepresión, pero que se cierra
seguidamente cuando la presión ha vuelto a la normalidad.

El aumento de la resistencia hace que se desconecte el explosor, y evita la comunicación con

tierra a través de la citada resistencia.
Actualmente se fabrican pararrayos que poseen excelentes condiciones para su trabajo, como
es la estanqueidad del explosor para evitar la entrada de la humedad y con ello prolongar su
duración.
La tensión de trabajo del pararrayos o la tensión nominal del mismo es distinta, según que el
neutro de la instalación esté aislado o puesto a tierra. En este caso, los pararrayos pueden estar
construidos para 0,85 de la tensión nominal.

El poder de descarga del pararrayos es la propiedad que posee para derivar, en forma de
corriente de choque, las cargas que aparecen en las redes por virtud de las sobretensiones.
Este poder de descarga del pararrayos es la propiedad que posee para derivar, en forma de
corriente de choque, las cargas que aparecen en las redes por virtud de las sobretensiones.

Este poder de descarga máxima designa la onda de corriente de breve duración y de mayor
amplitud, que el pararrayos, y es de diez a veinte veces mayor que el poder de descarga
nominal, concepto que representa simplemente la amplitud de la corriente con la cual la tensión
residual no sobrepasa el valor máximo fijado para la coordinación del aislamiento.

Para fijar cuál es el poder de descarga del pararrayos que debe colocarse en una instalación
determinada, hay que tener presente que un pararrayos que tenga un poder de descarga nominal
de 5000 amperios, será suficiente para prevenir el 90% de descargas, y el de 10 000 amperios
para el 95% de casos.
La onda de sobretensión normalizada es la curva indicada con puntos (onda de choque).
Durante la descarga, la resistencia es atravesada por una corriente máxima Imax que
caracteriza el poder de descarga de pararrayos, con la condición de que la intensidad conserve
un valor superior a Imax/2 durante el tiempo normalizado de 30 µ s. Una vez graduado el
explosor para una amplitud de onda determinada, tarda un tiempo t1 en encebarse el arco, que
es el que necesita para la ionización del aire, y después sigue aumentando la amplitud de la
tensión para descender bruscamente y en un tiempo t2 alcanzar el valor máximo; cae luego
hasta llegar al valor de la tensión residual del pararrayos.
Se observa, por consiguiente, que la onda de sobretensión se ha reducido en amplitud
considerablemente y la instalación se encontrará sometida únicamente a la tensión residual que
será ya inofensiva.
La tensión de encebamiento se reduce en lo posible, de modo que si Un es la tensión nominal,
la punta de la onda por la que se enceba el pararrayos no será superior a K.Un√2 siendo K=2,4,
con lo cual queda asegurado el funcionamiento del pararrayos, y la extinción del arco cuando
la tensión vale 1,2.Un.
El tipo de explosor varía según los distintos constructores. Tiene la ventaja de que el
encebamiento y el corte eléctrico entre los discos se consigue de modo satisfactorio, por medio
de la metalización de las superficies en las que se realiza la unión o conexión necesaria entre
los distintos discos.
Los pararrayos en instalaciones de muy alta tensión van provistos de anillos de guarda para
disminuir, en forma importante, los efectos del campo exterior, con lo cual el encabezamiento
del explosor será sensiblemente el mismo con ondas positivas que con ondas negativas, y
además porque actúan de modo que reparten la tensión entre los elementos que forman la
cubierta exterior de cerámica.
En la actualidad se exige a los pararrayos la protección de la instalación, no sólo contra
descarga atmosférica, sino también contra las sobretensiones producidas a causa de las
maniobras. Estas comprenden, no solamente las sobretensiones provocadas por la apertura y
cierre de los interruptores, sino también las que resultan de los fenómenos transitorios debidos
a las puertas a tierra. Por otra parte, las sobretensiones a la frecuencia de servicio son los
estados estacionarios que aparecen cuando se cortan potencias activas o reactivas en presencia
de líneas de mucha longitud, así como las sobretensiones estacionarias que resultan por los
defectos a tierra.
Es de uso corriente tomar como base de referencia, para las características de un pararrayos, el
valor de la tensión eficaz llamada extinsión del arco, que puede definirse como sigue: tensión
máxima que puede ser aplicada en permanencia a los bornes del pararrayos, el cual después de
una descarga por sobretensión y el paso de la corriente a tierra, interrumpe esta, a la frecuencia
de la red y en presencia de una tensión de descencebamiento.
En las redes con neutro aislado, o con bobinas de extinción, el valor de esta tensión de
descencebado es el de la tensión entre fases de la red. Si el neutro está puesto a tierra, este
valor puede rebajarse al 80% y también al 75% de la pensión percibida.
Actualmente es exige a los pararrayos que, para una determinada tensión de desencebado,
presenten una tensión de encebado al choque y una tensión residual más débiles que
anteriormente. Desde el punto de vista económico, resulta mejor para lograr este empleo este
empeño reducir el nivel de aislamiento del material.

La exigencia de que el pararrayo limite también las sobretensiones de maniobra, impone a éste
condiciones muy duras. Por ejemplo, se exige a un pararrayo de alta tensión que soporte una
onda rectangular de 150 amperios con una duración de 2000 m s. Es necesario para ello, en

primer lugar, que las resistencias no lineales presenten una característica de tensión con poca
pendiente, a fin de que la caída de tensión durante el paso de una onda de choque rectángular
no sea demasiado elevada.
Anteriormente los pararrayos se construían para soportar corrientes de algunas decenas de
amperios; hoy se precisa que esta corriente pueda alcanzar el valor de algunos cientos de
amperios, y se comprende que, para interrumpir tales corrientes, es preciso que los explosores
tengan un poder de corte suficiente al propio tiempo que la tensión de encebamiento ha de ser
débil. El explosor debe también oponer una gran resistencia a los reencebamientos (resietncia
que puede definirse como cociente del límite de la tensión, para lo cual se produce la extinción
del arco, el valor de cresta de la tensión alternativa de encebamiento).

En medio de satisfacer estas exigencias consiste en el empleo de soplado magnético. No

importa que el campo que crea este soplado esté engedrado por la corriente de descarga, o por
la de otro manantial; lo sustancial es que el arco no subsista en el lugar donde éste se ha
producido sino que alargue, con lo cual se consigne la desonización del espacio entre los
elctrodos y se evita la formación de perlas del material cuando la corriente es elevada. El
alargamiento se consigue por la forma especial de los electrodos entre los que se desplaza el
arco.
Este procedimiento de soplado magnético es empleado por la casa Brown-Boveri. El
pararrayos, reformado del anterior, lleva como éste un aserir de elementos (discos o platillos)
que tienen cada una tensión de desencebo de 9 a 10 kV. El montaje adoptado corresponde al
esquema de la figura 308. cada uno de los explosores 4 está situado en un campo magnético
producido por una bobina de soplado, cuyo campo de soplado 2, shuntada por un por un
explosor y que hace 1 papel de by-pass, cuya misión es dejar pasar las corrientes de choque.

Después de haberse disipado la carga de la onda creada a consecuencia de la sobretensión, la

corriente siguiente a la descarga se transfiere del explosor a la bobina de soplado, cuyo campo
magnético obliga el arco del explosor 4 a alejarse. La configuración de este explosor es tal que
el arco se alarga al propio al propio tiempo que se aleja. La caída de la tensión en aquél
corresponde a una fuerza automotriz opuesta a la tensión exterior que actúa sobre el pararrayos.
Esto permite, para una corriente que sigue a la descarga y previamente fijada, dar a las
resistencias no lineales I, un altura más reducida que cuando no se produjera el alargamiento
del arco. Se obtienen de este modo tensiones residuales más bajas.
Con esta clase de pararrayos se pueden obtener tensiones de choque que den 100% de
encebamientos y tensiones residuales muy bajas.

Prácticamente el pararrayos no está sometido a sobrecargas en servicio normal. Sin embrago,

este peligro puede presentarse (por ejemplo) en el caso de la auto excitación de un generador
que alimenta una línea larga, la cual funciona en vacío, o cuando la tensión salta bruscamente a
un nivel más elevado (a causa de un defecto en el transformador).

Si en estas condiciones se enceba un pararrayos, son muchas las posibilidades de que la

corriente a tierra no interrumpa; y como es natural, el pararrayos se destruirá en poco tiempo.
En este caso poco frecuente, un limitador de presión evita la explosión del pararrayos (que
sería peligrosa, para el personal y para el material que se encuentra próximo al pararrayos).Por
ello, éste lleva un abertura cerrada por un platillo, al que da presión una lamina que hace de
resorte.

En el caso de que se prodijase una sobrepresión se flexaría el resorte, los gases calientes
saldrían por todo el perímetro (y para facilitarlo la sección de salida está ampliamente
dimensionada).
Un cilindro de protección, situado entre las partes activas y el aislador, impide que el arco que
se forma se ponga en contacto directo con el aislador. De este modo se obtiene una doble
protección y se evita la producción de fisuras en aquél, debidas a la acción del calor
desarrollado.
Gracias a la forma de la cámara del arco del soldado magnético, el espacio entre los electrodos
es continuamente barrido por el gas fresco, de modo que la resistencia a los rencabezamientos
es mucho más grande que el pararrayos asuales. Esta propiedad refuerza el poder de extinción
y contribuye a un funcionamiento más seguro de este tipo de pararrayos.

El explosor con soplado magnético permite adoptar la resistencias de resorbita con

características relativamente plana y ello contribuye a que pueda soportar bien las ondas
rectangulares.
El pararrayos a que se hace referencia permite realizar, con amplio margen de reserva: 20
choques de 500 amperios para una duración de 2000 microsegundos (ensayo a las ondas de
larga duración) y otro ensayo con ondas de corrinte de gran amplitud, de 100 KA y para cada
5/10.
.
A continuación aparecen las características técnicas de varios pararrayos.

Tensión de servicio máx. admisible.................. 66 KV 194 KV. 134 KV.

Min. 115“ 180 ” 230 “
Tensión de encebado a 50 z............ Max. 150 ” 230 “ 230 “
Tensión de encabezado al choque: 100% 1/50 valor max 165 “ 260 “ 335 “
Sobre al frente según CEI max........................ 235 “ 315 “ 430 “
Tensión residual: para 10 Ka, 8/20 max................165 “ 260 “ 335 “
Para 5 KA 8/20 max. ..................................145 “ 230 “ 295 “
Otro tipo de pararrayos, también con soplado magnético del arco en la descarga, es el tipo
Westinghouse. Los explosores están dotados de imanes permanentes, sistema “Mobilare, que
proporcionan gran seguridad de funcionamiento y duración del pararrayos. Èstos se componen
de una o varias unidades en serie. La tensión nominal por unidades de serie. La tensión
nominal por unidad varía entre 3 y 60 kilovoltios.
Este tipo tiene una gran capacidad de descarga.

Los bloques autovalvulares permiten el paso de los impulsos de corriente de 100 000 amperios
con onda 10/20 y un intervalo de un minuto, y de veinte impulsos de 350 amperios durante
2000 m .s. de duración. Los bloques porosos soportan bien 30 descargas consecutivas de
impulsos de corriente de 20 000 amperios a la máxima tensión del pararrayos.
 ATRACTORES DE SOBRE TENSIÓN
1: GENERAL

1.1 DESIGNACION
Ésta norma internacional aplicada a los atractores de sobre tensión del tipo de resistencias no lineales de
óxido de metal diseñados para un límite de sobre tensiones en circuitos de potencia de corriente alterna.

Ésta norma básicamente se aplica para todos los atractores de óxido de metal, sin embargo,
chasis de polímero, líquido inmerso y otro diseño especial que pueda requerir una especial
consideración en el diseño, pruebas y aplicación.

1.2 REFERENCIAS NORMATIVAS.

La siguiente norma contiene cláusulas que, a través de la referencia en este texto, constituye
cláusulas de esta norma internacional. En el momento de publicación, las ediciones indicadas
estaban válidas. Todas las normas están sujetas a la revisión, y se animan a celebrar acuerdos
basados en ésta Norma Internacional investigar la posibilidad de aplicar las más recientes
ediciones de las normas indicada debajo. Los miembros de IEC y ISO mantienen registros de
norma internacional actualmente válida.

IEC 60-1: 1989, Pruebas Técnicas de Alto Voltaje. Parte 1: Requerimientos generales en
definiciones y pruebas.

IEC 71-2: 1976, Coordinación del aislamiento. Parte 2: Guía de Aplicación.

IEC 99-1: 1991, Atractores de sobre tensiones. Parte 1: Atractores tipo de resistencia no lineal
para sistemas de corriente alterna.

IEC 99-3: 1990, Atractores de sobre tensión. Parte 3: Probado del atractor en condiciones de
contaminación artificial.

IEC 270: 1981, Medidas de descarga parcial.

IEC 815: 1986, Guía para la selección de aisladores con respecto a condiciones de
contaminación.
2: DEFINICIONES

Para los propósitos de esta norma internacional, aplicaremos las siguientes definiciones:

2.1 OXIDO DE METAL.

Un atractor tiene una resistencia de oxido de metal, la que le da la característica no lineal,

conectada en serie y/o paralelo.......

2.2 RESISTENCIA NO LINEAL DE ÓXIDO DE METAL.

La parte principal del atractor, origina la característica no lineal del voltaje versus corriente,
actuando como una resistencia baja ante sobre tensiones dando limitaciones al voltaje entre
terminales del atractor y como resistencia alta ante una predominante tensión de operación.

2.3 SISTEMA DE GRADUACIÓN INTERNA A UN ATRACTOR.

Una impedancia graduable, una particular capacitancia graduable va conectado en paralelo a

uno o más grupos de resistencias no lineales de óxido de metal, para controlar la distribución
del voltaje a lo largo de cada una de ellas.

2.4 ANILLO REGULADOR DE UN ATRACTOR.

Es una parte metal, generalmente de forma circular, montado para modificar

electrostáticamente la distribución del voltaje a lo largo del atractor.

2.5 SECCIÓN DE UN ATRACTOR.

Parte del atractor ensamblada convenientemente, necesaria para representar el comportamiento

completo de un atractor con respecto a una prueba particular. Una sección de un atractor no
está necesariamente en una unidad de un atractor.

2.6 UNIDAD DE UN ATRACTOR.

Un chasis completo, parte de un atractor, la cual puede ser conectada en serie y/o en paralelo a
otras unidades para obtener un atractor de alta tensión y/o rangos de corrientes. Una unidad de
un atractor no es necesariamente una sección de un atractor.

2.7 DISPOSITIVO LIBERADOR DE PRESIÓN DE UN ATRACTOR.

Permite liberar la presión interna en un atractor y prevenir la explosión del chasis seguido de
un prolongado paso de corriente a una explosión interna en el atractor.
2.8 TENSIÓN NOMINAL DE UN ATRACTOR. (Un)

Es el máximo valor eficaz permisible entre los terminales para el cual ha sido diseñado, para
garantizar una correcta operación bajo condiciones de intervalos de sobre tensión, como
establece en las operaciones durante las pruebas obligatorias.
El voltaje nominal es usado como parámetro de referencia por las características específicas de
operación.

2.9 VOLTAJE CONTINUO DE OPERACIÓN DE UN ATRACTOR. (Uc)

El voltaje continuo de operación es el valor eficaz del voltaje permisible que puede ser
aplicado continuamente entre los terminales del atractor.

2.10 FRECUENCIA NOMINAL DE UN ATRACTOR.

Es la frecuencia del sistema de potencia sobre la cual está diseñada la operación. (para ser
usada)

2.11 DESCARGA DISRUPTIVA.

Es el fenómeno asociado con el daño del aislamiento ante un sometimiento o esfuerzo

eléctrico, ocasionando fallas de tensión y de corriente. Éstas condiciones de fallas se dan en los
dieléctricos sólidos, líquidos, gaseosos y combinaciones de éstos.

2.12 PERFORACIÓN.

Una descarga disruptiva a través de un sólido.

2.13 IMPACTO DE RELÁMPAGO.

Una descarga disruptiva sobre la superficie de un sólido.

2.14 IMPULSO.

Es una onda de tensión o de corriente de un solo sentido, las que no presentan oscilaciones
elevadas, su valor es máximo y luego baja, generalmente desaparece rápidamente hasta cero
con pequeñas excursiones de polaridad invertida, si las hubiera.

Los parámetros con los cuales se define un impulso de tensión o de corriente son: polaridad,
valor pico, tiempo frente y el valor medio del tiempo cola.
2.15 DESIGNACIÓN DE LA FORMA DE UN IMPULSO.

Una combinación de dos números, el primero representará el tiempo frente virtual (T1) y el
segundo el valor medio de tiempo de cola virtual (T2). Esto es escrito como T2/T1, ambos
dados en microsegundos, el símbolo “/” no tiene significado matemático.

2.16 PASO DE LA CORRIENTE DE IMPULSO.

Un Impulso de Corriente con un tiempo frente virtual de 1µs con limites ajustados de
equipamiento tal que los valores medidos son desde 0,9µs hasta 1,1µs. El valor medio del
tiempo cola virtual no deberá prolongarse 20µs.

2.17 IMPULSO DE UNA CORRIENTE RELÁMPAGO.

Un 8/20 impulso de corriente con ilmites ajustados en el equipamiento tal que los valores
medidos comprendan de 7µs hasta 9µs para el tiempo frente virtual y de 18µs hasta los 22µs
para el valor medio de tiempo cola.

2.18 LARGA DURACIÓN DEL IMPULSO DE CORRIENTE.

Un impulso rectangular cual haciende rápidamente al valor máximo, restado substancialmente

por un periodo específico constante llegando a cero. Los parámetros con los que se define un
impulso rectangular son: polaridad, valor pico, duración virtual del pico del impulso y duración
virtual total del impulso.

2.19 VALOR PICO DE UN IMPULSO (Cresta).

El máximo valor del impulso de tensión o corriente. Oscilaciones superpuestas podrían ser
despreciadas.
2.20 FRENTE DE UN IMPULSO.

Parte del impulso que ocurre antes de darse el pico de impulso.

2.21 COLA DE UN IMPULSO.

Parte del impulso que ocurre después de darse el pico de impulso.

2.22 ORIGEN VIRTUAL DE UN IMPULSO.

El punto sobre el gráfico de tensión versus tiempo o corriente versus tiempo determinado por
la intersección del eje del tiempo con el eje de tensión o de corriente y la línea directamente
dibujada a través de dos puntos de referencia sobre el frente de impulso. Para los impulsos de
corriente los puntos de referencia deberán ser 10% y 90% del valor pico.

2.23 TIEMPO FRENTE VIRTUAL DE UN IMPULSO DE CORRIENTE. (T1 )

Es el tiempo en microsegundos igual a 1,25 multiplicado por el tiempo en microsegundos del

aumento de corriente desde el 10% hasta el 90% del valor pico.

2.24 PENDIENTE VIRTUAL DEL FRENTE DE UN IMPULSO.

El cociente del valor pico y el tiempo frente virtual del impulso.

2.25 VALOR MEDIO DEL TIEMPO COLA VIRTUAL DE UN IMPULSO. (T2 )

El intervalo entre el origen virtual y el instante donde el voltaje o corriente disminuye hasta la
mitad de su valor pico. Este valor está expresado en microsegundos.

2.26 DURACIÓN VIRTUAL DEL PICO DE UN IMPULSO RECTANGULAR.

El tiempo durante el cual la amplitud del impulso es mayor que el 90% del valor pico.

2.27 DURACIÓN VIRTUAL DEL PICO DE UN IMPULSO RECTANGULAR.

El tiempo durante el cual la amplitud del impulso es mayor que el 10% del valor pico. Si se
presentan pequeñas oscilaciones en el frente, la curva presentaría deformaciones entonces
determinaremos el tiempo con el 10% del valor alcanzado.
2.28 VALOR PICO DE POLARIDAD OPUESTA DE UN IMPULSO.

La máxima amplitud de polaridad opuesta alcanzado por el impulso de voltaje o corriente

cuando estas oscilaciones están alrededor de cero antes de lograr un permanente valor cero.

2.29 CORRIENTE DE DESCARGA DE UN ATRACTOR.

Los impulsos de corriente que fluyen a través del atractor.

2.30 DESCARGA NOMINAL DE CORRIENTE DE UN ATRACTOR. (In)

El valor pico del impulso de corriente la cual es usado para clasificar un atractor.

2.31 MÁXIMO IMPULSO DE CORRIENTE DE UN ATRACTOR.

El valor pico de la corriente de descarga teniendo 4/10 de la forma del impulso la que es usado
para la prueba de estabilidad de un atractor en golpes del relámpago directos.

2.32 CONMUTACIÓN DEL IMPULSO DE CORRIENTE DE UN ATRACTOR.

El valor pico de corriente de descarga tiene un tiempo frente virtual generalmente mayor que
30µs pero menor de 100µs y un valor medio de tiempo cola aproximadamente dos veces el
tiempo frente.

2.33 CORRIENTE CONTINUA DE UN ATRACTOR.

La corriente continua es la corriente que fluye a través del atractor dando energía a la
operación de voltaje continuo.

La corriente continua está, para propósitos de comparación, expresando cualquier valor eficaz
o valor pico.

2.34 CORRIENTE DE REFERENCIA DE UN ATRACTOR.

La corriente de referencia es el valor pico (el máximo valor pico de doble polaridad si la
corriente es asimétrica) del impulso de corriente predominante usado para determinar el voltaje
de referencia del atractor. La corriente de referencia deberá ser lo bastante alto para generar los
efectos de capacitancias perdidas en la medición del voltaje de referencia del atractor
insignificante y será especificado por el fabricante.
2.35 VOLTAJE DE REFERENCIA DE UNA ATRACTOR.

El valor pico del impulso de tensión predominante dividido entre 2 será el que deberá ser
aplicada al atractor para obtener la corriente de referencia. El voltaje de referencia de un grupo
de atractores es la suma de voltajes de referencia de cada uno de ellos.

2.36 VOLTAJE RESIDUAL DE UN ATRACTOR. (Ures)

El valor pico de voltaje que aparece entre los terminales del atractor durante el paso de la
descarga de corriente.

2.37 CARACTERÍSTICA RESISTENTE DE LA TENSIÓN PREDOMINANTE VERSUS EL

TIEMPO DE UN ATRACTOR.

La característica resistente de la tensión predominante versus el tiempo muestra el máximo

tiempo de duración del voltaje predominante la que puede ser aplicada al atractor sin causar
daño o inestabilidad térmica, bajo condiciones específicas.

2.38 CORRIENTE POTENCIAL DE UN CIRCUITO.

Es la corriente que podría fluir en cierta parte de un circuito si estuviese en corto circuito cerca
de una región conectada con una impedancia despreciable.

2.39 CORRIENTE DE PROTECCIÓN DE UN CIRCUITO.

La combinación de lo siguiente:
a) Voltaje residual por el paso del impulso corriente.
b) Características del voltaje residual contra descarga de corriente por impulsos de rayos.
El nivel de protección para impulso de rayo del atractor es el máximo voltaje residual para la
descarga de corriente nominal.
c) Voltaje residual para un impulso alternado.
El nivel de protección contra un impulso alternado de un atractor es el máximo voltaje residual
de un específico impulso de corrientes alterna.

2.40 FUGA CALORÍFICA DE UN ATRACTOR.

El término de fuga calorífica es usado para describir una situación donde la pérdida de energía
mantenida en un atractor excede la capacidad de disipación calorífica a través del chasis y las
conexiones, conduciendo a un aumento acumulativo en la temperatura de los elementos del
atractor llegando a dañarlos.
2.41 ESTABILIDAD TÉRMICA DE UN ATRACTOR.

Un atractor es térmicamente estable si, después de operar se genera un incremento de

temperatura, la temperatura de los elementos resistivos decrece con el tiempo cuando el
atractor es energizado en una operación continua de voltaje específico y dentro de un ambiente
de condiciones específicas.

2.42 DESCONECTOR DE UN ATRACTOR.

Es un dispositivo para desconectar un atractor desde el sistema en circunstancias de falla, para

prevenir una constante falta en el sistema y para dar una indicación visible de la falla del
atractor.

2.43 PRUEBAS DE DISEÑO

Pruebas con las cuales es terminada la realización del desarrollo del diseño de un nuevo
atractor para establecer su índice de rendimiento y la conformidad con la norma pertinente.
Una vez hecho, estas pruebas no necesitan ser repetidas a menos que el diseño fuese cambiado
con el fin de cambiar su rendimiento, en tal caso solo es necesario repetir la prueba pertinente.

2.44 RUTINAS DE PRUEBAS.

Las pruebas realizadas para cada atractor, o en algunas partes y materiales, son requeridas, para
asegurar que el producto cuente con las especificaciones de diseño.

2.45 PRUEBAS DE ACEPTACIÓN.

Son aquellas pruebas realizadas en acuerdo entre el fabricante y el comprador de atractores o como
ejemplos representativos de un pedido.
3: IDENTIFICACIÓN Y CLASIFICACIÓN

3.1 IDENTIFICACIÓN DE UN ATRACTOR.

El Atractor de óxido de metal deberá ser identificado por la siguiente información mínima que
aparecerá en la placa que va permanentemente sujeto al atractor:

- Voltaje continuo de operación.

- Voltaje nominal.
- Frecuencia nominal.
- Corriente de descarga nominal.
- Corriente nominal atenuador de presión en kA eficaces.
- Nombre del fabricante o marca del fabricante, tipo y completa identificación del atractor.
- Identificación de la posición a ensamblar de la unidad. (solo para múltiples atractores)
- El año de la fabricación.
- El número de serie. (por lo menos para atractores sobre los 60kV)

3.2 CLASIFICACIÓN DE LOS ATRACTORES.

Los atractores de sobre tensiones son clasificados por su corriente de descarga nominal y
reunirán los requisitos de por lo menos de la prueba y las características de eficiencia
especificadas en la tabla 1.
 TABLA 1- CLASIFICACIÓN Y REQUERIMIENTOS DE PRUEBAS DEL ATRACTOR 1)

Corriente de descarga nominal 2)

20000 A 10000 A 5000 A 2500 A 1500 A

1. Voltaje Nominal Un 360<Un≤756 3≤Un≤360 Un≤132 Un≤36 Ver nota 3

(kV rms )

2. Prueba de aislamiento del 7.2.6; 7.2.7 7.2.6; 7.2.7; 7.2.6; 7.2.8 7.2.6; 7.2.8 7.2.6; 7.2.8
chasis del atractor. 7.2.8

3. Prueba de voltaje residual Tabla K.1 Tabla K.1 Tabla K.2 Tabla K.2 Tabla K.2
a) Impulso del paso de 7.3.1 7.3.1 7.3.1 7.3.1 7.3.1
corriente en la
prueba de voltaje
residual. 7.3.2 7.3.2 7.3.2 7.3.2 7.3.2
b) Impulso de rayo en
la prueba del voltaje
residual. 7.3.3 7.3.3 No requiere No requiere No requiere
c) Impulso alternador
en la prueba del
voltaje residual

4. Prueba de resistencia al 7.4.2 7.4.2 7.4.3 7.4.3 No requiere

impulso de corriente de
larga duración.

5. Prueba obligatoria de
operación.
a) Prueba obligatoria No requiere 7.5.4 7.5.4 7.5.4 7.5.4
de operación ante un tabla 6 tabla 6 tabla 6 tabla 6
alto impulso
corriente. 7.5.5 7.5.5 No requiere No requiere No requiere
b) Prueba obligatoria tabla 4 tabla 4
de operación ante
una sobre tensión
alterna.

6. Curva de Alta frecuencia 5.10 5.10 5.10 5.10 5.10

del voltaje versus el tiempo.

7. Atenuador de presión 5.11 5.11 5.11 No requiere No requiere

8. Desconector del Atractor. 5.12 5.12 5.12 5.12 5.12

9. Prueba de contaminación Anexo F

del chasis
 1) Números en filas 2-8 se refieren a cláusulas y subcláusulas den ésta norma.
2) En algunos países es de costumbre clasificar a los atractores como:
- Atractores para estaciones de 10000 A.
- Atractores intermedio o distribución de 5000 A.
- Atractores secundarios de 1500 A.
3) Este rango de bajos voltajes esta bajo consideración.

4: VALORES NOMINALES

4.1 VOLTAJES NOMINALES ESTÁNDAR.

Los valores estándar de voltajes nominales para atractores (en kilo voltios eficaces) son
especificados en la tabla 2, en igual pasos de voltaje dentro de los rangos de voltaje
especificados:

Tabla 2 – Pasos de Voltajes Nominales

Rango de Voltajes Nominales Pasos de Voltajes Nominales

(kV r.m.s) (kV r.m.s)
<3 Bajo consideración
3-30 1
30-54 3
54-96 6
96-288 12
288-396 18
396-756 24

4.2 FRECUENCIAS NOMINALES ESTÁNDAR.

Las frecuencias nominales estándar son 50Hz y 60Hz

4.3 CORRIENTES DE DESCARGA NOMINAL ESTÁNDAR.

Las corrie ntes de la descarga nominales normales son: 20000 A, 10000 A, 5000 A, 2500A y
1500 A.
4.4 CONDICIONES DE SERVICIO.

4.4.1 CONDICIONES NORMALES DE SERVICIO.

Los atractores de sobre tensión qué conforme a esta norma, será conveniente para el
funcionamiento normal bajo las siguientes condiciones normales de servicio:

a) Temperatura ambiental dentro del rango de –40ºC hasta 40º.

b) Radiación Solar.
Nota: Los efectos de la radiación solar (1.1 kW/m2 ) tendrán que ser tomados en cuenta como el
precalentamiento antes de la aplicación de ciertas pruebas.
c) Altitudes que no excedan a los 1000 m.
d) Frecuencia de suministro de poder alterno cuya frecuencia no baje de los 48 Hz y no debe
exceder los 62 Hz.
e) Voltaje de alta frecuencia que aplicada continuamente entre los terminales del atractor no
sobre pase al voltaje continuo de operación.
f)Condiciones mecánicas.
g) Condiciones de contaminación.

4.4.2 CONDICIONES ANORMALES DE SERVICIO.

Atractores de sobre tensiones sujetos a otras aplicaciones normales en condiciones de servicio

puede requerir un especial diseño, fabricación o aplicación. El uso de éste en caso de servicios
en condiciones anormales será sujeto al acuerdo del fabricante y el comprador. Una lista de
condiciones anormales está dado en el anexo A.
5 CONDICIONES DE REQUERIMIENTOS

5.1 AISLAMIENTO DEL ALOJAMIENTO DE LOS ATRACTORES

El alberge del atractor resistirá los siguientes voltajes en las pruebas de acuerdo a la cláusula 7.2:

- El nivel de protección de impulso de relámpago (ver 2.39) multiplicado por 1,3.

- Para atractores de 10 KA y 20 KA con voltaje nominal de 200 KV y mayores, se aplica el
nivel de protección impulso por swiching del atractor (ver 2.39) multiplicado por l.25.
- El factor 1.25 cubre variaciones en las condiciones atmosféricas y descargas de corriente
superiores que los máximos valores de la tabla 3.
- Voltajes a frecuencia del sistema en condiciones de humedad para el alojamiento del atractor
al aire libre y para condiciones secas para alojamiento de aisladores para interiores.

Alojamiento para atractors de 1.5 KA y 2.6 KA y 5 KA y altas corrientes de relámpago

debiendo resistir un voltaje a frecuencia de potencia; con un pico igual al nivel de protección
impulsada por relámpago multiplicado por 0.88 para una duración de 11 meses.

Alojamiento de pararrayos de 10 KA con Voltaje nominal inferiores de 200 KV, resistirán un

voltaje a frecuencia del sistema con un valor pico igual a su nivel de protección por impulso de
conmutación multiplicado por 1,06 para una duración de 1 minuto.

5.2 VOLTAJE DE REFERENCIA

El voltaje de referencia de cada atractor será medido por el fabricante a la corriente de referencia
seleccionada por el fabricante, (ver 6.2).
El mínimo voltaje de referencia de los atractores a la corriente de referencia usada para pruebas
de rutina será especificado y publicado en los datos de manufactura.

5.3 VOLTAJE RESIDUAL

El propósito de la medida del voltaje residual es obtener el máximo voltaje residual para un
diseño dado para todas corriente y formas de onda especificados. Estos son derivados de los
datos obtenidos de las pruebas tipo y del voltaje máximo residual a una corriente de impulso de
relámpago usada para pruebas de rutina las cuales deben ser especificados y publicados por el
fabrican.

5.4 DESCARGA PARCIAL

Cuando se requiera la descarga parcial en el atractores energizados a 1,03 veces a voltaje de

operación continúa, que no excederá 50 PC.

5.5 CORRIENTE FUGA.

 El nivel de fuga de los atractores no excederá lo mostrado en 8.1 y 8.2.

5.6 DISTRIBUCION DE CORRIENTE EN ATRACTORES DE MULTIPLE COLUMNA

El fabricante especificará el mayor valor de la corriente en una columna de este tipo de

atractores.

5.7 ESTABILIZADOR TÉRMICO

Cuando se le agrega entre la fabricación y la compra un especial estabilizador térmico, este

puede ser sometido a las pruebas de acuerdo a 8.22.

5.8 RESISTENCIA A IMPULSOS DE CORRIENTE DE LARGA DURACIÓN

Un atractores soportará corrientes de larga duración,ver 7.4.

Para atractores de 20 KA y 10 KA la oposición a impulsos de larga duración es demostrada por
una prueba de descarga en línea (ver 7.4.2) con la clase de descarga de línea especificado por el
usuario.

Para atractores de 5 KA y 2.5 KA la oposición a impulsos de larga duración es demostrado por

una prueba de impulso de larga duración, ver (7.43).

El examen visual de los ejemplares no deberán revelar evidencia de perforaciones, grietas, ni

evidencia de daños en los resistencias de óxido de metal

El voltaje residual medido antes y después de la prueba de corriente de larga duración no tendrá
cambios mayores que 5%.

5.9 OPERACIÓN OBLIGATORIA

Los atractores serán capaces de soportar la combinación de esfuerzos que aparecen durante su
servicio, tal como lo demuestra por la prueba de operación obligatoria. Ver 7.55.

Estos esfuerzos no provocaran daños ni fugas térmicas.

Para atractores con una clase de descarga de línea 1KA y 1.5 KA; 2.5 KA; 5 KA y 10 KA de
linea de descarga de clase 1 , esta es demostrada por la prueba de operación obligatoria con
impulso de corriente ver 7.5.4 y figura 1.

Para 10 KA de descarga de línea clase 2 y 3 y 20 KA de clase de descarga de línea 4 y 5, es

demostrado por la prueba de operación obligatoria con impulsos de corriente por conmutación.

Los atractores ha pasado la prueba si la estabilidad térmica es comprobada, si el voltaje residual

medido antes y después de la prueba no cambia en m,ás que 5%, y si los ejemplares de prueba no
presentan signos de daño en la resistencia de óxido de metal, después de efectuarse la prueba.

5.l0 CARACTERISTICA DE UN PARARRAYO (VOLTAJE A FRECUENCIA DE

POTENCIA DEL SISTEMA)
 El fabricante suministrará los datos acerca de la duración de tiempo de voltaje a frecuencia del
sistema y de su correspondiente valor del voltaje el cual puede ser aplicado a los atractores
después de que han sido pre-calentados a 60° C y sujetos a altas corrientes ó sin daños ó fugas
térmicas.

Esta información será presentada como curva voltaje a frecuencia del sistema versus tiempo con
impulso a energía consumido antes de ser aplicado este voltaje:

1- Tales curvas son necesarias para la selección del Voltaje nominal dependiendo de las
condiciones del sistema local, tales como relámpago, swiching y sobre voltajes temporales
2- Las curvas de sobre voltaje temporal pueden cubrir rangos de tiempo de 0.1 a 0.20 min. Para
atractores a ser usados en sistemas con neutro aislado, sin desconexión falla a tierra, el
tiempo puede ser extendido a 24 horas.

Si la curva de voltage a frecuencia del sistema es aceptada por el fabricante y el comprador se

procederá seguen el anexo D de la norma.

5.10ALIVIADOR DE PRESION

Cuando un pararrayo es montado con un dispositivo aliviador de presión, la falla del atractores
no causará una rotura explosiva en el alojamiento. Esto es verificado con la prueba descrita en
la cláusula 8.7 OF IEC 99

Los ejemplares de prueba se consideran que han pasado la prueba, si el alojamiento permanece
intacto ó si presenta aberturas de origen no explosivas, y si todas las apartes del ejemplar son
contenidos dentro del recinto requerido.

5.11DESCONEXION

- OPOSICION A LA DESCONEXION
Cuando un atractores es montado o asociado con un desconectador, este dispositivo resistirá sin
operación cada una de las siguientes pruebas:
- Impulso de corriente de larga duración.
- Prueba de Operación Obligatoria.
- Operación de Desconexión
- El tiempo de retardo para la operación de desconexion es determinar por 3 valores de
corriente de acuerdo a 7.6.3.

Seccion: 6 PROCEDIMIENTO GENERAL DE PRUEBA

6.1 EQUIPOS DE MEDICIÓN Y EXACTITUD

Los requerimientos que deberán cumplir los equipos de medición deberán cumplir con la
norma IEC-603. Los valores obtenidos serán aceptados como exactos para los propósitos de
aceptación con su relevante cláusula de prueba.
 A menos que se indique otra condición, todas las pruebas con voltaje a frecuencia industrial
serán hechos con un voltaje alternativo teniendo una frecuencia entre las 48 Hz y 62 Hz y una
forma de onda aproximadamente senoidal.

6.2 .MEDIDA DEL VOLTAJE DE REFERENCIA

El voltaje de referencia de un atractor (ver 2.35) es medido a la corriente de referencia (ver

2.3.4) sobre las secciones y unidades cuando lo necesite.

Las mediciones deben ser hechas a temperatura de 20 ° y +/-15C °y estas temperaturas

deberán ser registradas.

Como un aceptable aproximación, el valor pico del componente resistivo de corriente puede
ser tomado, el correspondiente al valor momentáneo de la corriente ó al instante de voltaje
pico.

6.3 EJEMPLARES DE PRUEBA

A menos que se especifique de otra manera todas las pruebas serán hechas en los mismos
atractores, sección de atractores ó unidades.

Ellos serán nuevos, limpios, completamente ensamblados, (ejemplo: con el anillo de gradiente si
es aplicado) y tratando se simular aproximadamente las condiciones de servicio.

Cuando la aprueba es hecha en sección representa el comportamiento de todo el atractores dentro

de las tolerancias del fabricante con respecto a lo especificado.

Los ejemplares a ser escogidos para la Prueba de Descarga en Línea (ver 7.4.2) y Prueba
Operación Obligada (ver 7.5) tendrán un valor de voltaje de referencia el cual será el menor del
rango declarado por el fabricante.

Además en caso de múltiples columnas el máximo valor de distribución de corrientes desiguales

será consideradas. En orden a completar estas demandas, los siguientes serán completamente
satisfechos:
A)La relación entre el Voltaje nominal del atractor completo al rated voltaje de la sección es
definido como n. El volumen de los elementos de resistencia, usados como ejemplares de aprueba
no serán mayores que el volumen mínimo de todos los elementos de resistencia usados en un
atractores completo dividido por n.
B) El voltaje de referencia de ala sección de prueba seleccionado es igual a KUr/n donde K es la
relación entre el mínimo valor de referencia del atractores y su voltaje nominal. En caso de que
Uref >Kur/n para un ejemplar de pruebas disponible, el factor n tendrá que ser reducido
correspondientemente. En caso Uref <Kur/n el atractor puede absorver demasiada energía ,tal que
una sección puede ser usada solamente después de acordar con el fabricante.
C) Para múltiples columnas de atractores la distribución de corriente entre las columnas será
medido al impulso de corriente usado para la prueba de distribución de corriente sec. 81. C). El
superior valor de corriente no será mayor que el valor lineal especificado por el fabricante.

7.-PRUEBAS TIPO (PRUEBAS DE DISEÑO)

7.1 GENERALIDADES
Las siguientes pruebas pueden ser hechas hasta como sea requerido en la tabla og tabla c.1 del anexo c.

1) PRUEBA DE RESISTENCIA DE AISLAMIENTO VER 5.1 Y 7.2

Estas pruebas demuestran la capacidad del alojamiento del atractor para soportar esfuerzos de voltaje
bajo condiciones húmedas y secas.

2) PRUEBA DE VOLTAJE RESIDUAL 5.3 Y 7.3

Estas pruebas demuestran el nivel de protección del atractores.

3) PRUEBA DE RESISTENCIA A UN PULSO DE CORRIENTE DE LARGA DURACION 5.8 M 7.4.

Esta prueba demuestra la capacidad de los elementos respectivos a soportar posibles esfuerzos de
energía y dieléctricos sin roturas.

4) PRUEBA DE OPERACIÓN OBLIGATORIA 5.9 7.5

Esta prueba demuestra la estabilidad térmica del atractores bajo condiciones definidas.

Para atractores fijados con dispositivos aliviadores de presión estas pruebas demuestran la capacidad
del alojamiento del atractor para soportar corriente de cortocircuito sin violentos
Roturas del alojamiento bajo condiciones específicas de prueba.

5) PRUEBA DE DESCONEXION DE ATRACTORES 5.1 y 7.6

Para atractores fijados con desconectadores estas pruebas demuestran la correcta operación del
desconector.

7) PRUEBA DE POLUCIÓN ARTIFICIAL ( aún no establecida)

Esta prueba es hecha para mostrar que las partes internas del atractor incluyendo su sistema
degradiente son capaces de soportar sin algún daño y que la aislación externa no sucede flashover.

8) PRUEBA DE DESCARGOS PARCIALES

Estas pruebas miden las descargas internas.

9) PRUEBA DE FUGA DE SELLO

Esta prueba determina la integridad del sello del atractores.

10) PRUEBA DE CORRIENTE DE DISTRIBUCION PARA ATRACTORES DE MULTIPLES

COLUMNAS

La prueba determina la corriente a través de cada columna de resistencia en paralelo.

El mínimo de ejemplares y de sus condiciones son específicas en las cláusulas individuales. Los
atractores los cuales difieren solo en su n todo de montaje o arreglo de la estructura de soporte y los
cuales son de alguna manera basados en los mismos componentes y similares construcción resultan en
las mismas características de performance incluyendo su condición de disipación de color, son
considerados al ser del mismo diseño.

7.2 RESISTENCIA DE AISLACIÓN PARA ALOJAMIENTO DEL ATRACTORES

7.2.1 GENERALIDADES

La prueba de oposición al voltaje demuestra capacidad de soportar voltaje de la aislación

externa del alojamiento del atractores. Para otros diseños la prueba tiene que ser acordadas
entre el fabricante y el comprador.

La prueba será realizada con las condiciones y con los voltajes de pruebas especificados en
5.1. La superficie exterior de las partes aislantes serán cuidadosamente limpiadas y las partes
internas serán removidos ó hechos inoperativos para permitir esta prueba.

7.2.2 PRUEBA SOBRE LA UNIDAD DE ALOJAMIENTO INDIVIDUAL

Las pruebas aplicables serán ejecutadas a lo largo del alojamiento del atractores. Si esto no
hace representar el mayor esfuerzo de voltaje especificado por unidad de longitud, prueba
adicional será realizada en la unidad de alojamiento teniendo el mayor esfuerzo específico
de voltaje. Las partes internas pueden ser reemplazados por un arreglo equivalente (e.g
elemento gradiente) para suministrar una distribución de voltaje lineal a lo largo de la
longitud del atractor.

7.2.3 CONDICIONES DEL AIRE DEL AMBIENTE DURANTE LA PRUEBA

El voltaje a ser aplicado durante una prueba de resistencia es determinado multiplicando el

voltaje de oposición especificado por el factor de corrección, tomando en cuenta la
densidad y la humedad ver IEC 60-1.

7.2.4..PROCEDIMIENTO PARA PRUEBA DE HUMEDAD

La aislación externa de los atractores al aire libre estarán sujetas a prueba de resistencia de
humedad bajo los procedimientos descritos en IEC 60-1

7.2.5 PRUEBA DE VOLTAJE DE IMPULSO DE RELAMPAGO

Los atractores estarán sujetos a un voltaje de impulso de relámpago estandar dicha prueba
se conducirá de acuerdo a la IEC 60-1.

Quince impulsos consecutivos al valor de voltaje de prueba serán aplicados para toda
polaridad. El atractor se considerará que ha pasado la prueba si no ocurre descargas
descriptivas eléctricas internas y si el número de descargas descriptivas externas no excede
de 2 por cada serie de 5 impulsos. El voltaje de prueba será igual al nivel de protección a
impulso por relámpago del atractor por 1.3.

7.2.6 PRUEBA DE VOLTAJE DE IMPULSOS POR CONMUTACION

Los atractores de 20 KA y 10 KA con rated voltajes de 200 KV y mayores estarán sujetos a

una prueba de voltaje de impulso por conmutació n de acuerdo a la IEC 60. Los atractores
 usadas para intemperie serán probados en condiciones húmedas y los usados por interiores
serán probados en condiciones secas.

Quince impulsos consecutivos al valor de voltaje de prueba serán aplicados para toda
polaridad. El atractor se considerará que ha pasado la prueba si no ocurre descargas
descriptivas eléctricas internas y si el número de descargas descriptivas externas no excede
de 2 por cada serie de 5 impulsos El voltaje de prueba será igual al nivel de protección de
impulso por conmutación de los atractores multiplicado por 1.25.

7.27 PRUEBA DE VOLTAJE A FRECUENCIA DE POTENCIA

Los alojamientos de atractores para uso a la intemperie serán probadas en condiciones

húmedas y con alojamiento de atractores para uso de interiores las condiciones de la prueba
serán secas.

Los alojamiento para atractores de 10 KA y 2.5 KA y 5.0 KA y atractores con

Corrientes de relámpagos altos, resistirán un voltaje de frecuencia del sistema con un valor
pico igual al nivel de protección a impulsos de relámpagos multiplicado con 0.88 para una
duración de 1 minuto.
Los alojamiento para atractores de 10 KA y 20 KA con Rated Voltaje inferiores a los 200 KV
resistirán un voltaje a frecuencia del sistema con un valor pico igual al nivel de protección por
impulso por swiching multiplicado por 1.00 para una duración de 1 minuto.

7.3 PRUEBA DE VOLTAJE RESIDUAL

El propósito de la prueba tipo de voltaje residual es obtener los datos necesarios para el cálculo
del voltaje residual máximo como se explica en 6.3, incluyen el cálculo de la relación entre el
voltaje ó corriente de impulso especificado y el nivel de voltaje comprobado en la prueba de
rutina.

Este voltaje puede ser cualquiera de los dos voltaje de referencia ó voltage residual a una
conveniente corriente de impulso por relámpago en el rango de 0.01 a 2 tiempo de la corriente
de descarga nominal dependiendo de la selección hecha por el fabricante del procedimiento de
prueba de rutina.

El voltaje residual máximo a una corriente de impulso por relámpago usada para pruebas de
rutina serán especificadas y publicados en los datos de manufactura. El voltaje residual
máximo de diseño para toda corriente y forma de onda especificados serán obtenidos,
multiplicando el voltaje residual medido de la sección de prueba por la razón del voltaje
residual máximo declarado a la corriente de prueba de rutina y el voltaje residual para la
sección de corriente similar

Toda prueba de voltaje residual será hecha a 3 ejemplares iguales los cuales pueden ser
atractores completos o secciones de atractores. El tiempo entre descargas será él suficiente
para permitir que el ejemplar de prueba retorne a una temperatura próxima a la temperatura de
ambiente. Para atractores de multiples columnas la prueba puede ser realizada en secciones
hechas de solamente una columnas , en las cuales el voltaje residual será medidos para
corrientes obtenidas de la corriente total del atractor completo dividido por el número de
columnas.
7.3.1 PRUEBA DE VOLTAJE RESIDUAL DE IMPULSO A PASO DE CORRIENTE

Un impulso de corriente a paso de acuerdo con 2.16 con un valor pico igual a la corriente de
descarga nominal +/- 5% del atractor será aplicado a cada uno de los 3 ejemplares. Los 3
picos de voltaje serán registrados. El voltaje residual será determinado en acuerdo con 5.3.
El mayor valor de estos, es definido como el voltaje residual a corriente de paso del atractor.
El tiempo de respuesta T y T1 de los circuitos de medición de voltajes usados no excederá 20
n s.

7.3.2 PRUEBA DE VOLTAJE RESIDUAL A IMPULSO POR RELAMPAGO

Un impulso de corriente de relámpago de acuerdo 2.17 será aplicada a cada uno de los 3
ejemplares para cada uno de los siguientes 3 picos de voltaje de aproximadamente 0,5 ; 1 y 2
veces el tiempo de la corriente de descarga nominal del atractores. El tiempo de frente virtual
.estará entre 7 a 9us.
El voltaje residual será determinado de acuerdo con 5.3. El máximo valor del voltaje residual
determinado será dibujado en una curva de voltaje residual versus corriente de descarga. El
voltaje residual leído en tales curvas corresponde a la corriente de descarga nominal , la que
es definido como el nivel de protección de impulso de relámpago del atractor.

7.3.3 PRUEBA DE VOLTAJE RESIDUAL IMPULSO DE CONMUTACION

Un impulso de corriente por conmutación en acuerdo con 2.3.2 de cada valor especificado en
la tabla 3 serán aplicados a cada uno de los 3 ejemplares con los valores picos de acuerdo a la
tabla 3 con una tolerancia de +/- 5%. El voltaje residual son determinados de acuerdo con
5.3. El mayor de estos 3 voltajes es definido como el Voltaje residual de Impulso por
conmutación del atractor a su respectiva corriente. El nivel de protección con el impulso por
conmutación esta definido como el mayor valor de voltaje medido a la corriente especificada
en 3.

Calificación de los atractores Pico de corriente

20 000 A, Line de descarga clase 4 y 5 500 y 2000
10 000 A, Line de descarga clase 3 250 y 1000
10 000 A, Line de descarga clase 1y 2 125 y 500

Tabla n° 3
7.4 PRUEBA DE OPOSICION AL IMPULSO DE CORRIENTE DE LARGA DURACION

7.4.1 GENERAL

Anterior a la prueba el voltaje residual de impulso por conmutación a corriente de descarga

nominal de cada ejemplar de prueba deberá ser medido para propósitos de evaluación.

Cada prueba de oposición al Impulso de corriente de larga duración será hecho de acuerdo con
6.3 y 7.1 en los 3 nuevos ejemplares de atractores completos, las secciones del atractor ó
elementos resistivos los cuales no estarán sujetos a cualquier prueba salvo las correspondientes
para su evaluación.

Las resistencia de óxido de metal no lineal puede ser expuesto al aire libre a una temperatura
de ambiente de 20° C +/- 15° C durante esta prueba. Si un desconector de atractor es incluído
en el diseño del atractor bajo consideración, ésta prueba será hecha con el desconectador en
operación.

Cada prueba de impulso de corriente de larga duración consiste de 18 procedimiento de

descarga dividido en 6 grupos de 3 operaciones, a Intervalo entre procedimiento serán de 50 a
60 seg. Y entre grupos tal que el ejemplar se enfríe a una temperatura próxima a la del medio
ambiente.

El examen visual de los ejemplares de prueba no revelaran la evidencia de daños, ruptura, y

otros daños significativos de la resistencia de metal óxido.

Continuando prueba de corriente de larga duración y después de que las unidades hallan sido
enfriadas a una temperatura próxima al del medio ambiente la prueba de voltaje residual
hechas antes de la prueba de larga duración de corriente serán repetidas para comparar con los
valores obtenidos antes de la prueba, los valores no deberán presentar un cambio mayor al 5%

7.4.2 REQUERIMIENTOS DE LA PRUEBA DE LINEA DE DESCARGA PARA

ATRACTORES DE 1000 A Y 20000 A.

Esta prueba consiste en la aplicación de impulsos de corriente al ejemplar de prueba simulando

descargas a través de una línea precargada como se define por los parámetros dados en la tabla
4.
La energía (W) inyectada a los ejemplares de prueba es determinada de los parámetros de la
tabla 4 por la fórmula :

W = U res (Ul – Ures). 1/z. T

Donde Ures es el menor valor del voltaje residual de impulso por conmutación medido en los 3
ejemplares para el más bajo valor de corriente de la tabla 3.
La prueba puede ser llevada a cabo con algún generador que cumpla con los siguientes
requerimientos:
 a) La duración virtual del pico de la corriente de impulso será entre el 100% y el 120% del valor
especificado en la tabla 4.
b) La duración total virtud del impulso de corriente no excederá del 150% de la duración virtud
del pico.
c) Las oscilaciones ó los picos iniciales no excederá el 10% del pico del valor de corriente. Si
ocurren oscilaciones, una curva promedio será descifrada para determinación del valor pico.
d) La energía para cada impulso en cada ejemplar se dispondrá entre el 90% y 110% del valor
calculado para el 1er impulso y entre 100% y 110% de este valor para los siguientes impulsos.

El generador de corriente será desconectado del ejemplar de prueba luego que una vez y más
temprano que 2 vece4s la duración total virtual.

7.4.3 REQUERIMIENTOS DE CORRIENTE DE LARGA DURACION PARA 5 KA , 2.5

Ka

Los generadores empleados en estra prueba entregarán un impulso de corriente cumpliento con
los siguientes requerimientosl.
a) La duración virtual del pico estará entre el 100% y el 120% del valor especificado en al
tabla 5
b) La duración total virtual no excederá en 150% de la duración virtual de el pico.
c) La corriente pico estará entre 90% y el 110% de el valor especificado en la tabla 5 para el
primer impulso y entre 100% y 110 % de este valor para los siguientes impulsos.

Calificacion de los Pico de corriente

Duracion virtual de el Pico(T)(us)
artractores (A)
6000A 76 1000
2500A 60 500

.
7.5 PRUEBA DE OPERACIÓN NORMAL

7.5.1. GENERALIDADES

En ésta prueba las condiciones de servicio son simuladas para aplicarle al atractor un número
estipulado de impulsos especificados en combinación con energizaciones por una fuente de
potencia de valor y frecuencia especificadas. El voltaje deberá ser medido con una exactitud
de +/-1%, y su valor pico no está permitido de varíar por más de 1% de la condición de vacio y
de carga completa.

La relación de pico de voltaje a valor r.m.s. no deberá desviarse de 2 por más de 2%.
Durante la operación de la prueba obligatoria de frecuencia del sistema no deberá desviar del
valor especificado por más del+/-1%
 El principal requerimiento para pasar esta prueba, es que el atractor

7.5 PRUEBA DE OPERACIÓN OBLIGATORIA

7.5.1 GENERALIDADES

Como se explica en 5.9 estas son pruebas en las cuales las condiciones de servicio son
simuladas para la aplicación a el atractor de un número estipulado de implusos en combinación
con la energización por una fuente de poder de voltaje y frecuencia especificados. El voltaje
debe ser medido con una exactitud del 1% y no se permitirá que su valor pico varia en más del
1% entre las condiciones de no carga y carga completa. La relación de el voltaje pico a el valor
eficaz no deberá desviarse de 2 por más del 2%. Durante la Prueba de Operación
Obligatoria la frecuencia del voltaje no deberá desviarse de el valor especificado por más del
1%.

El requerimiento principal para pasar esta prueba es que el atractor sea capaz de enfriarse bajo
la aplicación del voltaje a frecuencia del sistema, por ejemplo no debe presentarse una fugas
termica. Es requerido por con siguiente que la sección de el atractor probada tengan tanto una
capacidad de disipación de calor en estado estacionario y en estado transitorio igual o menor
que el de el atractor completo, ver 7.5.3.

La secuencia de prueba comprende:

- Medidas iniciales.
- Acondicionamiento.
- Aplicación de impulsos.
- Mediciones y examinación.

Las pruebas serán hechas en tres ejemplares completos de atractores o en secciones de atractor
de acuerdo con 6.2 ; 6.3 y 7.1 a una temperatura ambiente de 20° C + - 15°C. El Voltaje
nominal de las muestras de la prueba será por lo menos 3Kv si el Voltaje nominal del arrester
es más bajo que esto y no excede los 12 kv. Si una atractor incluido en el diseño del atractor
bajo consideración , esta prueba sera hecha con el desconectador en condiciones operatorias.

El parametro critico del atractor para pasar con éxito esta prueba de operación obligatoria son
las perdidas de potencia en la resistencia. Por consiguiente, la prueba de Operación Obligatoria
se llevará a cabo en las nuevas resistencias a los voltajes de la prueba elevados U’c y U’r que
dan las mismas pérdidas de potencia que las resistencias viejas a operación continua y Rated
voltaje ,.respectivamente. Estos voltajes de la prueba elevados se determinarán del
procedimiento de envejecimiento acelerado de la manera descrita en 7.5.2.2.

Los voltaje de prueba, a frecuencia del sistema , a ser aplicado a la sección de el atractor serán
el de operación continua (ver 2.9) y un Rated Voltaje de el atractor completo divididos por el
número total de secciones de atractores similares n.(ver 6.3 .). Este voltaje Usc=Uc/n y
 Usr=Ur/n son modificados de acuerdo a 7.5.2.2 para establecer los voltajes elevados de la
prueba U'c y U'r .

La temperatura de precalentamiento establecida de 60°C y +/- 3°C especificadas en las figuras

1 y 2 son un promedio que cubre la influencia de la temperatura de ambiente, la radiación solar
y la influencia de la polución de el alojamiento de el atractor.

7.5.2 PROCEDIMIENTO DE ENVEJECIMIENTO ACELERADO.

Este procedimiento de prueba es diseñado para determinar el valor de voltaje U’c y U’r usado
en la prueba de operación obligatoria ( ver figuras 1,2 y c.1) qué permitirá que prueba sea
llevados a cabo en las resistencias nuevas.

7.5.2.1 PROCEDIMIENTO DE PRUEBA

Los tres ejemplares de prueba serán sometidos a un voltaje igual a el voltaje de operación
continua maximo corregido Uct ( ver parrafos anteriores) de el ejemplar para 1000 h , durante
el cual la temperatura sera controlada para permitir que la temperatura de la superficie del
atractor ser de 115°C +/- 4°C.
Durante esta aceleración del envejecimiento la resistencia estará en el medio circundante usado
en el atractor. En este caso el procedimiento sera llevado acabo en una simple resistencia e una
cámara cerrada donde el volumen de la cámara es por lo menos dos veces el volumen de la
resistencia y la densidad del medio en la cámara es no menor a la densidad del medio en el
atractor.

Notas
1. Si el fabricante prevé que la prueba puede realizarse al aire libre es equivalente a que fuera
llevada a cabo en el medio actual
2. El medio que rodean la resistencia dentro del atractor pueden estar sujeto a la modificación
durante la vida normal del atractor. Un procedimiento de la prueba conveniente, que toma
en cuenta de tales modificaciones está bajo la consideración.
3. Si el medio circundante es un líquido o el material sólido, el procedimiento de
envejecimiento se realizara de mutuo acuerdo entre el fabricante y comprador.

El voltaje pertinente para este procedimiento es el voltaje máximo de operación continua

corregido (Uct) que las resistencia del atractor soportarán, incluyendo el efecto de los
voltajes desbalanceados. Este voltaje se determina de la formula:

Uct = Uc(1+0.05L)

Donde L es la longitud total de el atractor en metros. Si los menores valores son pedidos por el
fabricante , estos serán demostrados por la distribución de voltaje medido o calculado.
Alternativamente si la distribución de voltaje en cada unidad en un atractor-multi unidad es
determinado por mediciones o por calculo.

Cuando un procedimiento diferente de la anterior formula es aplicada, el detalle de el

procedimiento adoptado seta tomado de mutuo acuerdo entre el fabricante y el comprador
tomado en cuenta las posible condiciones de montaje en servicio.
 El procedimiento descrito anteriormente sera llevado acabo en tres ejemplares típicos de
elementos de resistencia con voltaje de referencia cumpliendo con los requerimientos de 6.3 .
El voltaje a frecuencia del sistema tendrá que cumplir con los requerimientos de la prueba de
operación obligatoria ver 7.5.1.

7.5.2.2 DETERMINACIÓN DEL VOLTAJE DE OPERACIÓN CONTINUA Y RATED

ELEVATED.

Las tres muestras de PRUEBA se calentarán a 115°C + / - 4°C y las perdidas de potencia en
resistencia P1ct se medirá a un voltaje Uct una a dos horas después de la aplicación de este
voltaje. Las pérdidas de potencia de la resistencia P2ct se medirá después de 1 000 h ( 0+100h)
de envejecimiento bajo las mismas condiciones sin la energización intermedia de las muestras
de prueba. Dentro del rango de temperatura permitido, se harán ambas mediciones se realizaran
a la misma temperatura + / - 1°c.

Si P2ct es igual a, o menor de P1ct, se usan Usc y Usr sin modificación alguna.
Si P2ct es mayor que P1ct la razón P2ct/P1ct es determinado para cada muestra. El más alto
valor de estas tres proporciones se designara como Kct. En tres nuevas resistencias a la
temperatura ambiente las pérdidas de poder P1c un P1, serán medidas a Usc y Usr
respectivamente. Después de esto, los voltajes se aumentan para que las pérdidas de poder
correspondientes P2c y P2t cumplan la relación:

P 2c
= Kct
P1c

P 2r
= Kct
P1r

Los voltajes U'c y U'r son los valores más altos de los tres voltajes aumentados que se
obtuvieron .

El tiempo de la medición debe ser lo bastante cortos bastante para evitar el aumento de la
perdida de potencia debido al calentamiento.

7.5.3 COMPORTAMIENTO DE DISPERSIÓN DE CALOR DE LA MUESTRA DE PRUEBA

7.5.3.1 GENERALIDADES

En la prueba de Operación Obligatoria el comportamiento de los ejemplares de prueba es

determinado en gran parte por la habilidad del ejemplar para disipar calor, por ejemplo la
capacidad para enfriarse después de que se le somete a una descarga.

Por consiguiente, las muestras de la prueba tendrán una capacidad de dispersión de calor en
estado estacionario y transitorio, ademas presentaran una capacidad de calor equivalente del
 atractor completo si la información correcta es obtenida de la prueba. Para las mismas
condiciones ambientes las resistencias no lineal de óxido de metal de la muestra y el arrester
completo deberán alcanzar en el inicio la misma temperatura cuando estan sujetos al mismo
esfuerzo de tensión.

7.5.3.2 ARRESTER SECCIÓN REQUISITOS

Se especifica un modelo térmico de la sección del atractor que sera empleado para determinar
equivalencia termica , para lo cual es el requerido:

a) El modelo debe eléctricamente y termicamente represente una porción rebanada de la parte

activa de equivalencia termal se requiere.

b) El albergue reunirá los requisitos siguientes:

1. - El material será el mismo que el del albergue del atractor.

2. - El diámetro interno será igual al del atractor +/-5%.
3. - La masa total del albergue no será más de 10% mayor que la masa medida de la sección
de albergue del atractor que es el modelado.
4. - El albergue será lo bastante largo para incluir la sección del atractor y el aislamiento que
se adjuntara a los dos extremos para encontrar los requerimientos termicos descrito en el
anexo B.

c) El tamaño máximo de conductor usado para el conexiones eléctricas dentro de la muestra es

de un diámetro 3 mm y el conductor es de copper wire.

7.5.4 PRUEBA DE OPERACIÓN OBLIGATORIA CON IMPULSO DE ALTA

CORRIENTE

Esta prueba se aplica a atractores de 1500A, 2500A, 5000A y 10000A con clase de descarga
de línea 1.

Antes de la prueba de acondicionamiento, como la primera parte de la prueba de operación

obligatoria, el voltaje residual a impulso de relámpago a la corriente de descarga nominal ,
de cada uno de las tres muestras de la prueba ( elementos la resistencia) es determinado a la
temperatura ambiente, vea 7.3.2

7.5.4.1 CONDICIONAMIENTO

Las muestras se exponen a una prueba de condicionamiento consistente en la aplicación de

veinte impulsos de corriente de relampago con la forma 8/20 o según 2.17 y teniendo un valor
máximo igual a la descarga nominal de corriente el atractor. Los impulsos son aplicados
mientras los ejemplares son energizados a 1.2 veces la tensión de operción continua del
ejemplar. Los veinte impulsos son aplicados en cuatro grupos de cinco impulsos. El intervalo
entre los impulsos será de 50 s a 60 s y en intervalo entre grupos será de 25 min a 30 min . No
es requerido para la prueba que los ejemplares se energize entre grupos de impulsos. La
polaridad del impulso de corriente será del mismo tipo como el de el medio ciclo de la
 tensión a frecuencia del sistema durante el cual ocurre y será aplicado a 60 +/- 15 grados
eléctricos antes de las crestas del voltaje de frecuencia de poder.

Esta prueba de condicionamiento puede ser llevada a cabo a aire abierto a una temperatura de
20°C +/- 15°C .El valor pico medido del impulso de corriente estará entre el 90% y el 110% de
el valor pico especificado.

Después de la prueba de acondicionamiento la resistencia seon almacenadas para ser usadas en

la prueba de operación obligatoría. Figura 1 en el anexo C.

7.5.4.2 APLICACIÓN DE IMPULSOS

Antes del comienzo de la prueba de operación obligatoria la temperatura de la sección

completa será de 20° +/- 15° C.

Las secciones son sometidas a dos impulsos de corriente altos con valores pico y formas de
impulso especificado en la tala 6.

Entre los dos impulsos la sección será precalentada en un horno tal que la temperatura a la
aplicación del segundo impulso sera de 60°C +/- 30°C+/-. Esta prueba será llevada acabo a una
temperatura de ambiente de 20°C+/- 15°C.

Si una alta temperatura es necesariamente estudiada por la al ta polución o anormales

condiciones de servicio. Entonces estos valores altos a se usados para la prueba será acordados
entre el fabricante y el comprador.

La tolerancia en el ajuste de los equipos será tal que la medida de los valores de los impulsos
de corriente se encuentren dentro de los siguientes limites:

- Del 90 % a 110% para el valor pico especificado.

- Del 3.5 us a 4.5 us para el tiempo de frente virtual.
- Del 9 us a 11 us para el tiempo virtual a medio valor del máximo.
- El valor pico de cualquier onda de corriente de polaridad opuesta no será mayor que el 20%
del valor pico de la corriente.
- Las oscilaciones pequeñas en el impulso son permisibles con tal de que la amplitud de la
cresta del impulso sea menor que el 5% del valor máximo. Bajo estas condiciones, con el
propósito de la medida, una curva con oscilaciones se aceptará para la determinación del valor
máximo.

La prueba de condicionamiento y los siguientes impulsos tendrá que ser aplicados a la misma
polaridad.

En el anexo H se describe un típico circuito de prueba que puede ser usado.

Los voltajes se aplicarán lo más pronto posible pero no después de 100 ms del último impulso
alto de corriente con un voltaje a frecuencia del sistema igual al Rated Voltaje elevado (U'r) y
al (el U'c) voltaje elevado de operación (vea 7.5.25) ,los que se aplicarán respectivamente para
un período de tiempo de 10s y 30 min respectivamente para demostrar estabilidad termica .
 La corriente será registrada en cada impulso y los registros de corriented de los mismos
ejemplares no deberán mostrar diferencias que indiquen rupturas o flashover del ejemplar.

Las corrientes a voltaje de operación continua elevada (U’c) serán registrados continuamente
durante la aplicación de la tensón.
La temperatura de la resistencia de oxido de metal no lineal , la componente resistivo de la
corriente o de la disipación de potencia será monitoreado durante la aplicación del voltaje a
frecuencia del sistema para proveer la estabilidad termicá y la presencia de fugas termicas.
Siguiendo la sucesión de la prueba y después de que la muestra de la prueba se ha enfriado
cerca de la temperatura ambiente, la prueba de voltaje residual que al principio fue realizada se
repite.

Los atractores pasaran esta prueba si la estabilidad térmica es comprobada , y si el cambio en el

voltaje residual medido antes y despues de la prueba no cambian en más del 5% y si al
examinar los ejemplares después de la prueba no evidencia la presencia de rupturas o flashover
de las resistencia no oxido de metal.

7.5.5 PRUEBA DE OPERACIÓN OBLIGATORIA CON SOBRETENSIÓN POR

CONMUTACIÓN

Esta prueba se aplica a atractores con 10000A con una descarga de linea de clase 2 y 3 ,
ademas de los de 20000A de linea de descarga con clase 4 y 5 de acuerdo a 5.9

La secuencia completa es ilustrada en la figura 2.

Antes de la prueba de operación obligatoria, el voltaje residual a impulso relámpago a corriente
de descarga nominal de cada uno de los tres ejemplares (elementos de resistencia) debe ser
determinado a temperatura ambiente.

Los ejemplares de prueba serán marcados para asegurar la correcta aplicación de de la

polaridad en las siguientes pruebas.
7.5.5.1 CONDICIONAMIENTO

Los ejemplares serán expuestos a la prueba de condicionamiento la primera parte del cual
consiste de la aplicación de veinte impulsos de corriente de forma 8/20 y un valor pico igual la
corriente de descarga nominal del atractor.

Los impulsos son aplicados mientras los ejemplares de prueba son energizados a 1.2 veces el
voltaje de operación continua del atractor.

Los veinte impulsos son aplicados en grupos cuatro grupos de cinco impulsos. El intervalos
entre impulsos es de 60 a 60 segundos y el intervalo entre grupos es de 25 a 30 minutos. No es
requerido que los ejemplares se energizen entre grupos de impulsos. La polaridad de los
impulsos de corriente a la del valor medio del ciclo del voltaje a frecuencia del sistema durante
el cual ocurre y será aplicado con un desfasaje de 60+/-15 grados eléctricos antes del pico del
voltaje a frecuencia de potencia.

La primera parte del condicionamiento puede ser llevado acabo en los elementos resistivos al
aire libre a una temperatura estable de 20°C +/- 15°C.

La segunda parte del condicionamiento es la aplicación de 2 altos impulsos de corriente de

100KA con parámetros 4/10, ver 2.3.1. La medida del valor pico del impulso de corriente
estarán comprendido entre el 90% y el 110% del valor pico especificado.

Después del condicionamiento las secciones son almacenadas para uso futuro en la prueba de
operción obligatoria ante disturbio por conmutación.

7.5.5.2 APLICACIÓN DEL IMPULSO

Al principio de la Prueba de operación Obligatoria por conmutacion , que es antes de la

palicación de dos impulsos de corriente de larga duración , la temperatura de la seccíon
completa será de 60°C +/- 3° C a la temperatura de ambiente de 20° C +/- 15°C.

Si una temperatura mayor es considerada como necesaria debido a condiciones de alta polución
o condiciones anormales de servicio, entonces dicho valor podra ser usado en la prueba si es
convenido entre el fabricante y el comprador.
El atractor será sometido a dos largos impulsos de corriente como se especifica en 7.4.2 en la
tabla cuatro para cada correspondiente valor de clase de descarga de linea. El intervalo de
tiempo entre los impulsos será de 50s a 60s . Los impulsos de condiciomaniento y los impulsos
de corriente de larga duración serán aplicados con la misma polaridad.
Después del segundo la impulso de corriente de larga duración la sección será desconectada de
la línea y se conectará lo más pronto posible a la fuente de frecuencia de poder pero no después
que 100 ms después del impulso. El valor corregido de voltaje nominal ( U’r) y el valor
corregido de voltaje de operación continua (U’c) Determinados del proceso de aceleración del
envejecimiento descrito en 7.5.2 será por un período de tiempo de 10s y 30min repectivamente
para demostrar la estabilidad térmica de la muestras.
Para reproducir las condiciones actuales del sistema el segundo impulso de duración deberá ser
aplicado mientras el ejemplar es energizado a U’r.
Los 100ms se permiten en vista de la limitación práctica en el circuito de la prueba.
 Los registros oscilograficos del voltaje y corriente a través del ejemplar serán hechas en el
segundo impulso de larga duración. La energía disipada por el ejemplar de prueba durante el
segundo impulso será determinado de los oscilogramas de voltaje y corriente y el valor sera
anotado en el reporte de prueba tipo. La corriente y voltaje serán continuamente registrados
durante la aplicación del voltaje a frecuencia del sistema.

La temperatura de la resistencia de oxido de metal o componente resistivo de al corriente o la

disipaci+on de potencia será monitoreada durante la aplicación del voltaje a frecuencía del
sistema para demostrar la estabilidad termica o fugas termicas.

Siguiendo al secuencia completa de la prueba y después de haber enfriado el ejemplar de

prueba a una temperatura similar a la del medio ambiente , la prueba de voltaje residual la cual
fue realizada en el inicio será repetida.

Los atractores pasarán esta prueba si es lograda la estabilidada térmica. Si el voltaje residual
medido antes y después de la prueba no varia en más que 5% y si después de realizada la
prueba el ejemplar no muestra evidencia de perforaciones y/o agrietamientos de la resistencia
de oxido de metal .

7.5.6 EVALUACIÓN DE LA ESTABILIDAD TERMICA EN LA PRUEBA DE

OPERACIÓN OBLIGATORIA

Se considera que las secciones del atractor sujetadas a la prueba de Operación Obligatoria son
termicamente estables y haber pasado la prueba si el pico del componente resistivo de la
corriente de fuga o la disipación de potencia o la temperatura de la resistencia disminuye
firmemente por lo menos durante los últimos 15 min de la aplicacíon del voltaje U'c en los
procedimientos mostrados en figuras 1,2 y c.1 para los tipos respectivos de atractores..

El valor pico de la componente resistiva de la corriente de fuga es fuertemente influenciada por

la estabilidad del voltaje aplicado y también por el cambio en la temperatura de ambiente.
Debido a esto, el juicio, de, si el atractor es termicamente estable o no puede en algunos casos
no estar claro al final de la aplicación del U'c. Si ése es el caso, el tiempo de la aplicación del
voltaje U'c se extenderá hasta que, la disminució n firme en la corriente o dispersión de poder o
la temperatura es claramente confirmado. Si una tendencia creciente de corriente o dispersión
de poder o temperatura no es observada dentro de 32h de aplicación del voltaje, la sección es
considerada estable.
7.6 PRUEBA DE DESCONEXIÓN DE ATRACTORES

7.6.1 GENERAL

Como se indica en 5.12 esta prueba se realizan en atractores en los cuales se fijan los equipos
de desconección , o solamente son desconectados , si su diseño es tal que no se altera por el
calentamiento de partes adyacentes de el atractor en su posición normal de instalación.

Los ejemplares de prueba serán montados con las recomendaciones publicadas por el
fabricante usando las máximas medida recomendadas y la menores longitudes para las
conexiones de los circuitos de prueba. En ausencia de recomendaciones del fabricante el
conductor puede ser de cobre desnudo y trenzado de aproximadamente 5 mm de diámetro y 30
cm de largo , arreglando permitir libertad de movimiento para el desconectador cuando operé.

7.6.2 IMPULSO DE CORRIENTE Y PRUEBA DE OPOSICIÓN A LA OPERACIÓN

OBLIGATORIA.

Como se indica en 7.4 y 7.5 estas prueban se haran el mismo tiempo como las prueba en los
atractores, para el desconectador construido con el atractor, en el caso de desconectadores
diseñado como un accesorio para permitir al atractor la inserción en la línea o la conducción a
tierra, estos prueba puede hacerse separadamente o junto con la prueba en las muestras del
atractor. Los desonectadores resistirán sin operar cada uno de las siguientes prueba. Tres nueva
muestra se usará para cada prueba diferente.

Esta prueba se hará de acuerdo con 7.4 con la máxima corriente y duración que corresponde a
la clasificación más alta de atractor con que el desconectador es diseñado para ser usado, vea
las tablas 4 y 5.

7.6.2.2 PRUEBA DE OPERACIÓN OBLIGATORIA.

Esta prueba se hará de acuerdo con 7.5 con la muestra del desconector en serie con una
sección de muestra para el cual es diseñado, teniendo la corriente de referencia más alta de
todo los atractores con que se diseña para ser usado.

7.6.3 OPERACIÓN DEL DESCONECTOR

7.6.3.1 CURVA DE CORRIENTE VS TIEMPO

Los datos para una curva corriente vs tiempo serán obtenidas de tres diferente niveles de
corriente inicial simetrica (20A , 200 A , y 800 A r.m.s +/- 10%) fluyendo a través del
desconectador de muestra empleado en la prueba con o sin el atractor requerido en 7.5.1.

Para las pruebas en el desconector afectado por calentamiento interno de el atractor asociado ,
la resistencia no lineal se cortocircuita con un alambre de cobre desnuco y trenzado (copper
wire) 0.08 mm a 0.13 mm de diámetro , para empezar la formación del arco interno.
Para las pruebas de desconectores invariantes por la operación de su atractor asociado, los
atractores si son usados para el montaje del desconectador, tendrá su resistencia no lineal
puesta en paralelo o reemplazada por un conductor de medida lo suficientemente grande
para.asegurar que no se fundirá durante la prueba.

El voltaje de prueba puede ser algún valor conveniente lo suficientemente como para mantener
el flujo de corriente completo en el arco encima de los elementos del atractor y mantiene el
arco formado de cualquier gaps del que el funcionamiento del desconectador pueda depender.
El voltaje de la prueba no excederá el voltaje tasado del atractor tasado más bajo con que el
desconectador se diseña para ser usado.

Primero deben ajustarse los parámetros del circuito, con la muestra de prueba puesta en
paralelo con una impedancia despreciable para conseguir el valor requerido de corriente. El
interruptor del cierre debe cronometrarse para cerrar el circuito dentro de unos pocos grados
eléctricos de cresta de voltaje para producir la corriente casi simétrica. El interruptor puede ser
abierto con que con se pueda ajustar el flujo de corriente atraves del ejemplar. Este interruptor
puede omitirse cuando el mando exacto encima de la duración actual en no necesario. Después
de que se tengan los parámetros del circuito de prueba y estos hallan sido ajustados, el enlace
en paralelo del ejemplar de prueba será removido.

El flujo de corriente será mantenido en el valor requerido hasta que la operación del
desconectador ocurre. Por lo menos se probarán cinco muestras nuevas para cada uno de los
tres niveles de corriente.
El valor RMS de la corriente a través del ejemplar y el tiempo de sus primeros movimientos
de desconexión serán trazados para todos los ejemplares. La curva característica de tiempo vs
corriente de el desconectador será trazado como un
Esta característica se dibujará como una curva lisa a través de los puntos que representan la
duración máxima .
Para desconectadore que operan con un apreciable tiempo de retraso. La curva de corriente Vs
tiempo.será hecha por al someter al ejemplar a flujos de corriente de duración controlada para
determinar la minima duración del flujo de corriente para cada uno de los 3 niveles el cual
producira la opéración completa del desconectador. Para los puntos a ser usados par la curva
corriente vs tiempo , a operación completa del desconector ocurrira in5 pruebas fuera de los 5
ensayoso si una prueba imcompletaocurre. Las cinco pruebas adicionales a la misma corriente
y duración resultarán en la operación completa.
PARARRAYOS INGESCO –PDC
(PARARRAYOS NORMALIZADOS UNE 21.186)
CERTIFICACIONES

- Características tecnicas del parrarayos INGESCO PDC.

- Ensayo de evaluación de un pararrayos provisto de dispositivo de cebado(PDC),
modelo3/3(L.C.O.E).
- Certificado de continuidad de funcionamiento en condiciones de lluvia.
- Ensayo de intensidad ONDA DE ALTA ENERGÍA 10/350(ONDA RAYO). garantía de
continuidad ,después de impulsos de sobrecorriente de 110ka.
- certificado de radio de zona de proteccion .
- certificado de garantia de aislamiento .
- garantia de comtinuidad eléctrica.no fungible.no precisa verificacion especial.
ANEXO
certificado de registro iso 9002,numero esp 1982:certificado de calidad que garantiza un alto
nivel de eficaciay profesionalidad
certificado de homologación del pararrayos ingesco.pdc por parte de telefónica rela ción
algunas referencias que poseen instalaciones de pararrayos ingesco
