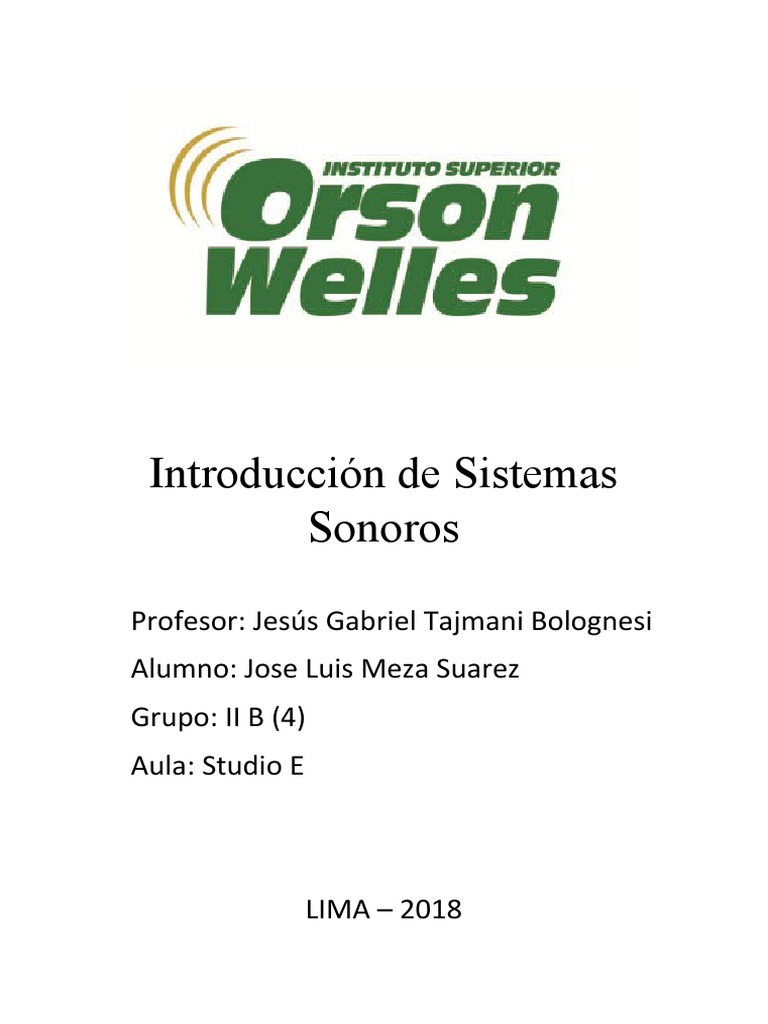

Introducción de Sistemas

Sonoros

Profesor: Jesús Gabriel Tajmani Bolognesi

Alumno: Jose Luis Meza Suarez
Grupo: II B (4)
Aula: Studio E

LIMA – 2018
 Informe
Clase II:
En la clase del profesor tajmaní, reforzamos lo que aprendimos la
semana pasada las conexiones entre las entradas y salidas que
contaba la consola, a calibrar la consola, conectar los cables
Necesarios para la clase y a agregamos unas conexiones más de la
cabina de control room al record room y cómo siempre el deber de
enrollar bien los cables.
Con lo dicho previamente daré paso a lo siguiente:

Consola entrada y salida:

la consola está compuesta por 16 canales de entradas y salidas las
cuales detalladamente son:

Entradas:
 Inserto (Entrada/salida)
 Línea
 XLR(Micrófono)
 Sub-Grupos(Insertos)

Salidas:
 Master (Mix L/R), C (Mono)
 Inserto (Entrada/Salida)
 Salidas Directas (8 Primeros Canales)
 Salidas Auxiliares(6 Outputs)
 Monitores OP (Outputs)
 Sub grupos (Out de cada grupo)
Talkback:
Básicamente sirve para que el técnico pueda comunicarse con el músico
del control hacia el record room
Pueden ser como instrucciones del ingeniero hacia el músico para que así
de esta manera no se dé el ajetreo de estar parándose a cada momento y
no interrumpir la sala de record room o viceversa
Simplemente con un micrófono conectado a un canal, pero a ahora
detallare esto como un concepto aparte llamado foldback.

Foldback:
Vendría a ser una señal de audio de un micrófono conectado a un canal de
la consola, enviado por un auxiliar y este a su vez este monitoreado para
que el músico pueda escuchar el instrumental de la producción que se
está enviando por parte del ingeniero, como podría ser su propia voz del
músico, etc
¿Qué Hicimos?
Las conexiones:
Conexiones de los crossover
En primera instancia de las salidas de los monitores (OP)
(izquierdo/derecho), utilizamos un par de cables (Trs) para lo que son
las entradas del amplificador (izquierda/derecha) respectivamente
En consecuente utilizamos un cable “Y” con dos terminales (Trs) y en el
otro terminal hacia un extremo que era Jack 3.5, que se conectaron hacia
el insert (7 y 8) de la consola, hacia la entrada de audífonos de la PC
(Ordenador)
Conectamos un micrófono dinámico, a la entrada XLR (micrófono) deL TB
MIC (Talkback) de la consola soundcraft utilizando un cable XLR
(Hembra/Macho)
Un audífono al amplificador de audífonos que vendría ser una conexión
dentro del record room
Y no nos olvidemos de conectar a una fuente de poder el amp.
En segunda instancia utilizamos un patcher o patchera que iba soldada a
conectores (Snake), resumiendo vendría hacer una extensión para el
control y el record room y esta iba a su vez conectada a un amplificador
de audífonos…
Para detallar:
Conexiones dentro del record room referido al patch:
La patchera iba conectada al amplificador de audífonos y se utilizó:
Dos cables (Trs) para las entradas del amplificador de audífonos
(izquierdo/derecho), hacia la entra n°1 y n°2 de la patchera
Se utilizó un cable XLR (hembra/macho) para conectar un micrófono
hacia la entrada n°1

Conexiones dentro del control room referido al patch:

Los cables soldados del patcher también llamado (Snake), fueron
conectadas a la consola de esta manera:
Cada cable iba enumerado de tal forma que, el cable Trs n°1 y el cable
Trs n°2 se conectó hacia la salida de los auxiliares 1 y 2
respectivamente.

Pasos de encendido de la consola, Pc, Amplificador, Amplificador

de audifonos:
 Lo primero: tener una fuente de poder como podría ser la corriente
de la pared O un supresor de picos que va conectado a la corriente de
la pared luego enchufar sin todavía encender la consola y mucho
menos el amp.
 Lo segundo: encender la consola y esta tendría que votar un pequeño
rango de voltaje al momento de ser encendida
 Lo tercero: luego recién encender el amplificador pero antes de esto
debemos asegurarnos de balancear el control del amplificador para
que así de esta manera no haya ningún daño en los aparatos y no
tener ruidos molestosos en los monitores de trabajo
 Lo cuarto: encendido de la pc
 Lo quinto: encendido del amplificador de audífonos

Calibración de todos los equipos del Studio:

Llegamos a la parte más importa que es la calibración, primero la
calibración del talkback y foldback.
nos dirigimos hacia la CONSOLA:
Apretamos el botón mix del mix principal para encenderlo
Luego subimos el mix
Pasamos a calibrar el micrófono de (talkback), para ello usamos botón mix
del talkback de la consola y calibramos la ganancia del talkback.
Luego de calibrar el micrófono, ahora podemos mandar audio de
micrófono al músico, como explicamos en la parte de la conexión, ya
conectado el AMPLIFICADOR DE AUDIFONOS el lado (izquierdo) al AUX (1)
y el AUX (2) al lado (derecho), apretamos el botón de para encender los
auxiliares, subimos el MASTER de los AUX al nivel (U); al presionar el AUX
(1 y 2) el músico nos puede escuchar; hasta aquí hemos calibrado el
(Toldback).

Pasamos a calibrar el micrófono del músico que está conectado al canal

(1); primero presionamos el botón (PFL) y aumentamos ganancia (GAIN),
luego de calibrar apagamos el (PFL) y empezamos a subirle al AUX (1 y 2),
presionamos el (PRE) y empezamos a subirle al AUX (1 y 2) según la
comodidad del músico; con esto terminamos el (FOULBACK) de micrófono.
Ahora calibramos el audio que transmite la computadora a la MESA de
MEZCLA que está conectada (7 y 8); prendemos el (PFL) del canal (7) y le
damos ganancia (GAIN), pagamos el (PFL) y prendemos el (PFL) del canal
(8) y le damos ganancia (GAIN); luego de calibrar los dos canales (7 Y 8)
pasamos a PANEAR (PAN) el canal (7) al lado (izquierdo) y el canal (8) al
lado (derecho); luego presionamos el (PRE) del AUX (1 y 2) del canal (7 y 8)
y pasamos a subirle al AUX(1) del canal (7) en conjunto con el AUX (2) del
canal (8) lo subimos a la comodidad del músico.

Pasos de apagado de la consola:

 Lo primero: apagamos los monitores y bajamos el control
de volumen del amplificador
 Lo segundo: luego apagamos el amplificador
 Lo tercero: apagamos y desconectamos la consola
