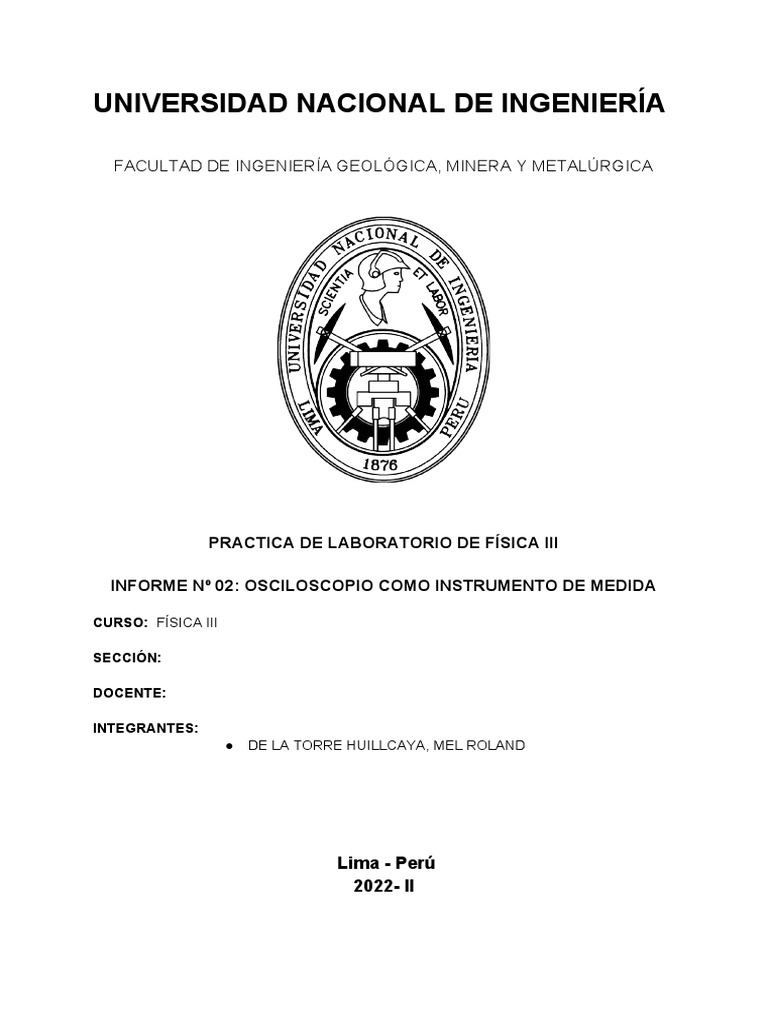

UNIVERSIDAD NACIONAL DE INGENIERÍA
FACULTAD DE INGENIERÍA GEOLÓGICA, MINERA Y METALÚRGICA
PRACTICA DE LABORATORIO DE FÍSICA III
INFORME Nº 02: OSCILOSCOPIO COMO INSTRUMENTO DE MEDIDA
CURSO: FÍSICA III
SECCIÓN:
DOCENTE:
INTEGRANTES:
● DE LA TORRE HUILLCAYA, MEL ROLAND
Lima - Perú
2022- II
UNIVERSIDAD NACIONAL DE INGENIERÍA
FIGMM 1
UNIVERSIDAD NACIONAL DE INGENIERÍA
Contenido
RESUMEN …………………………………………………………………………..3
INTRODUCCIÓN…………………………………………………………………..….…..4
Laboratorio 01: Osciloscopio como Instrumento de Medida………….…….
OBJETIVO GENERAL………….……………….……………………………………...
FUNDAMENTO TEÓRICO………………….……………………………..………..….
METODOLOGÍA DE LABORATORIO………………………………………….……..
Materiales……………………………………...…...................................................
Procedimiento……………………………………………………………………...…
CÁLCULOS Y RESULTADOS……………………………………………………….…..
OBSERVACIONES……………………………………………………………………………….
CONCLUSIONES…………………………………………………….………………….
REFERENCIAS BIBLIOGRÁFICAS………………………………….……………..
Resumen
FIGMM 2
UNIVERSIDAD NACIONAL DE INGENIERÍA
El presente informe tiene como objetivo general familiarizarse con el osciloscopio el
cual que será usado de distintas maneras, lo utilizaremos como instrumento de
medida de voltaje constante, voltaje alterno, y como instrumento para medir
amplitud periodo y frecuencia de diferentes funciones de voltaje periódicas en el
tiempo.
Siendo la conclusión más relevante de este experimento el hecho de comparar la
precisión de medida entre un multímetro y un osciloscopio, siendo el multímetro de
mayor precisión.
Experimento 01: Osciloscopio como Instrumento de Medida
FIGMM 3
UNIVERSIDAD NACIONAL DE INGENIERÍA
FUNDAMENTO TEÓRICO
OSCILOSCOPIO COMO INSTRUMENTO DE MEDIDA
Un osciloscopio es un instrumento de medición electrónico para la representación
gráfica de señales eléctricas que pueden variar en el tiempo. Es muy usado en
electrónica de señal, frecuentemente junto a un analizador de espectro.
Figura 1. Osciloscopio
FIGMM 4
UNIVERSIDAD NACIONAL DE INGENIERÍA
Presenta los valores de las señales por medio de coordenadas en una
pantalla, en el que normalmente en el eje vertical, denominado Y, representa los
voltajes; y en el eje horizontal, denominado X, representa el tiempo.
Existen dos tipos de osciloscopio:
● Osciloscopio analógico: Permiten observar en la pantalla una reproducción
fiel de la evolución temporal de una señal. Asimismo, la mayor o menor
confiabilidad dependerá de la calidad del instrumento que se utilice. Permiten
hacer mediciones de acuerdo con el tipo de onda visualizada.
Figura 2. Osciloscopio analógico
FIGMM 5
UNIVERSIDAD NACIONAL DE INGENIERÍA
● OSCILOSCOPIO DIGITAL: Permiten realizar un muestreo de la
señal a representar y almacenan los datos obtenidos. Asimismo, dispone de
cursores que pueden desplazarse para facilitar la medición sobre la imagen,
así como facilitar el cálculo del valor medio, voltaje eficaz, etc. Los
osciloscopios digitales al igual que los osciloscopios análogos, son
instrumentos que permiten visualizar y medir una señal eléctrica, con la
diferencia que utilizan la digitalización de la señal de entrada. La digitalización
consiste en asignar un código binario a muestras que se toman de la señal de
entrada análoga. Estos códigos se ordenan y almacenan secuencialmente
de modo que pueda reproducir la señal de entrada en cualquier momento.
FIGMM 6
UNIVERSIDAD NACIONAL DE INGENIERÍA
Figura 3. Osciloscopio digital
Como se mencionó anteriormente, para medir la señal que se quiere estudiar se lo
puede comparar con el plano cartesiano. El primer control regula el eje X y aprecia
fracciones de tiempo (segundos, milisegundos, microsegundos, etc., según la
resolución del aparato). El segundo regula el eje Y (vertical) controlando la tensión
de entrada (en Voltios, milivoltios, microvoltios, etc.). Estas regulaciones determinan
el valor de la escala cuadricular que divide la pantalla, permitiendo saber cuánto
representa cada cuadrado de esta para, en consecuencia, conocer el valor de la
señal a medir, tanto en tensión como en frecuencia. (en realidad se mide el periodo
de una onda de una señal, y luego se calcula la frecuencia).
Principales tipos de ondas
● Ondas senoidales:
Se consideran ondas fundamentales, ya que con combinaciones de señales
senoidales de diferente amplitud y frecuencia se puede reconstruir
cualquier forma de onda, la señal que se obtiene de las tomas de corriente de
cualquier casa tiene esta forma, las señales de prueba producidas por los
circuitos osciladores de un generador de señal son también senoidales, la
mayoría de las fuentes de corriente alterna producen señales senoidales.
FIGMM 7
UNIVERSIDAD NACIONAL DE INGENIERÍA
Figura 4. ondas senoidales
● Ondas triangulares (dientes de sierra):
Se producen en circuitos diseñados para controlar voltajes linealmente, como
pueden ser, por ejemplo, el barrido horizontal de un osciloscopio analógico o
el barrido tanto horizontal como vertical de una televisión. Las transiciones
entre el nivel mínimo y máximo de la señal cambian a un ritmo constante.
Estas transiciones se denominan rampas. La onda en diente de sierra es un
caso especial de señal triangular con una rampa descendente de mucha más
pendiente que la rampa ascendente.
Figura 5. Ondas triangulares
● Ondas cuadradas:
Las ondas cuadradas son básicamente ondas que pasan de un estado a otro
de tensión, a intervalos regulares, en un tiempo muy reducido. Son utilizadas
usualmente para probar amplificadores (esto es debido a que este tipo de
señales contienen en sí mismas todas las frecuencias). La televisión, la radio
y los ordenadores utilizan mucho este tipo de señales, fundamentalmente
como relojes y temporizadores.
FIGMM 8
UNIVERSIDAD NACIONAL DE INGENIERÍA
Figura 6. Ondas cuadradas
METODOLOGÍA EXPERIMENTAL
Materiales
FIGMM 9
UNIVERSIDAD NACIONAL DE INGENIERÍA
Procedimiento
A. Identificación de controles e interruptores del osciloscopio
Figura 6. Controles del osciloscopio
1. Observamos el osciloscopio e identificamos controles e interruptores en el
osciloscopio real con los enumerados en la figura (6). En las instrucciones
siguientes nos referiremos a los controles del osciloscopio sólo por su
número correspondiente en la figura (6).
FIGMM 10
UNIVERSIDAD NACIONAL DE INGENIERÍA
2. Poniendo en operación el osciloscopio usando el interruptor 4. Se encenderá
una luz roja en el botón 5; usando los controles 6 y 8 logramos que el punto o
la línea en la pantalla del osciloscopio tenga una intensidad y un ancho
adecuado a la vista.
Figura 7. Iniciación del osciloscopio
3. Observamos que la señal en el osciloscopio puede ser línea o punto
dependiendo de la posición del interruptor 30. Línea en la posición "afuera" y
punto en la posición "adentro". (Discutimos con el profesor qué es lo que se
conecta internamente en el osciloscopio a las placas H para cambiar de uno
FIGMM 11
UNIVERSIDAD NACIONAL DE INGENIERÍA
a otro modo).
Figura 8. Interruptor 30 afuera
4. Sin conectar ningún potencial externo ni en 12 ni en 17, colocamos 15 Y 20
ambos en posición GND. Mantuvimos el interruptor 30 en posición "adentro".
Con el control 21 en posición CHA (canal 1) use los controles 11 Y 27 para
colocar el punto luminoso en el centro de la pantalla del osciloscopio. Con el
control 21 en CHB (canal 2) use los controles 16 y 27 para colocar el punto
luminoso en el centro de la pantalla o en un punto que usted elija cero para
sus medidas de voltaje.
Figura 9. Ubicando el centro luminoso en la pantalla
B. Medidas de voltajes dc
5. Colocamos los interruptores 15 Y 20 en la posición DC. Mantuvimos el
interruptor 30 en posición "adentro". Conectamos una fuente de voltaje
constante (una pila, por ejemplo) a la conexión 12. Manteniendo el control 24
FIGMM 12
UNIVERSIDAD NACIONAL DE INGENIERÍA
en posición CHA y el control 24 en CHB observamos la desviación vertical del
punto luminoso. Usamos las diferentes escalas dadas por el selector 13 y
decidimos cuál es la más conveniente para medir el voltaje de la fuente.
Figura 10. Conexión de una fuente de voltaje
6. Repetimos lo hecho en el paso 5 con el voltaje constante conectado a la
conexión 17, el control 21 en la posición CHB y el 24 en CHA. Usamos ahora
las escalas dadas por el selector 18.
NOTA: Para que las escalas de los selectores 13 y 18 sean dadas
directamente en voltios por división es necesario que los controles 14 y
19 se encuentren en sus posiciones: rotados totalmente en sentido
horario y empujados hacia adentro.
FIGMM 13
UNIVERSIDAD NACIONAL DE INGENIERÍA
7. Investigamos las funciones de los controles 14 y 19 jalando cada uno de ellos
hacia afuera y rotándolos en sentido antihorario.
Figura 11. Comprobando funcionalidad de controles
8. Regresamos los controles 14 y 19 a sus posiciones tales que 13 y 18 de
lecturas en voltios por división.
FIGMM 14
UNIVERSIDAD NACIONAL DE INGENIERÍA
9. Usamos la fuente de voltaje constante con varias salidas y mida el voltaje de
cada salida con el osciloscopio. Comparamos con los resultados obtenidos
usando el multímetro digital.
Figura 12. Medida con el multímetro digital
C. Medidas de voltaje ac: amplitud, voltaje pico-pico, período y
frecuencia
10. Colocamos el interruptor 30 en la posición "afuera".
FIGMM 15
UNIVERSIDAD NACIONAL DE INGENIERÍA
11. Conectamos el transformador de 6 V a la conexión 12 y el interruptor 21 en
CHA. Encontramos la mejor escala de voltios por división (control 13) y la de
tiempo por división (control 28) para ver completamente un período del voltaje
senoidal. Usamos el control 25 para estabilizar el gráfico en la pantalla del
osciloscopio.
Figura 13. Periodo de voltaje senoidal
El número de cuadraditos “verticales” multiplicado por el valor indicado en el
interruptor 13 nos da la medida en voltios tanto de la amplitud como del
voltaje pico-pico.
El número de cuadraditos “horizontales” multiplicado por el valor indicado por
el interruptor 28 nos da el período del voltaje alterno del transformador. Esto
es cierto sólo si el control 29 está en posición totalmente rotado en sentido
horario.
La frecuencia en Hertz (Hz) es el inverso del período (f = 1 / T).
12. Repetimos las medidas hechas en el paso 11 conectando el transformador al
canal 2.
FIGMM 16
UNIVERSIDAD NACIONAL DE INGENIERÍA
13. Comparamos los valores de amplitud y voltaje pico-pico con el voltaje eficaz
medido por el multímetro. Estos conceptos serán mejor comprendidos al final
del curso en el capítulo de corriente alterna.
14. Conectamos el generador de función a la conexión 17 y genere un voltaje
senoidal de 7 voltios de amplitud y 100 Hz. Comparamos el valor digital de
frecuencia dado por el generador de función de onda con el período medido
en el osciloscopio.
D. Otras funciones de voltaje V (t)
15. Producimos, con el generador de función, voltajes que dependen del tiempo
en forma de onda cuadrada y en forma de diente de sierra. En cada caso
relacionamos la frecuencia dada por el generador con el período medido con
el osciloscopio.
E. Osciloscopio como graficador XY
16. Para que el osciloscopio funcione como graficador XY es necesario que el
interruptor 30 esté en la posición "adentro", el interruptor 24 en CHA, y el 21
en CHB.
17. Conectamos la salida del transformador de 6 voltios simultáneamente a CHA
y a CHB. Con el interruptor 30 en posición "afuera" observe como se ve el
voltaje senoidal en cada canal. Con ayuda de los controles 11 y 16 trate de
ubicar las señales del canal 1 y canal 2 en diferentes alturas de la pantalla del
osciloscopio. Colocando el control 21 en posición DUAL observará ambos
voltajes al mismo tiempo.
FIGMM 17
UNIVERSIDAD NACIONAL DE INGENIERÍA
18. . Pusimos el interruptor 30 en posición "adentro", el control 21 en CHB y el 24
en CHA, observamos el gráfico XY.
19. Observamos el efecto de jalar hacia "afuera" el interruptor 16.
20. Conectamos el transformador al canal 1 y el generador de función al canal 2.
Genere una función de voltaje senoidal de 60 Hertz y 8.5 voltios de amplitud.
Observamos el gráfico XY.
21. Repetimos 19 pero cambiando la frecuencia del generador de función a
frecuencias de 120, 180 y 240 Hz.
CÁLCULOS Y RESULTADOS
1. ¿Es realmente constante el voltaje de cada salida dado por esta
fuente?
El voltaje de la pila es considerada constante en el tiempo ya que se observa
una línea recta en la gráfica brindada por el osciloscopio , de la misma
manera sucede con la fuente de voltaje constante.
En cambio, el Transformador ofrece un voltaje que no es constante ya que
observamos en el osciloscopio, aparece una gráfica senoidal quien nos dice
que el voltaje varía con respecto tiempo esto nos quiere decir que esta fuente
no nos da un voltaje continuo. De la misma forma el generador ofrece un
voltaje no constante que se puede verificar en la gráfica que nos ofrece el
osciloscopio, la cual es una gráfica de función seno.
REFERENCIAS BIBLIOGRÁFICAS
FIGMM 18
UNIVERSIDAD NACIONAL DE INGENIERÍA
● ¿Qué es un osciloscopio? (2017, 23 marzo). [Link].
[Link]
● F. (2022, 22 marzo). Funciones básicas de un osciloscopio. Fluke.
[Link]
basicas-de-un-osciloscopio
● Turmero, P. (2015, 13 abril). Manejo del osciloscopio. [Link].
[Link]
del-osciloscopio
FIGMM 19
