Curvas de Nivel

UNIVERSIDAD NACIONAL DE INGENIERÍA
FACULTAD DE INGENIERÍA CIVIL

DEPARTAMENTO ACADÉMICO DE VIALIDAD Y GEOMÁTICA

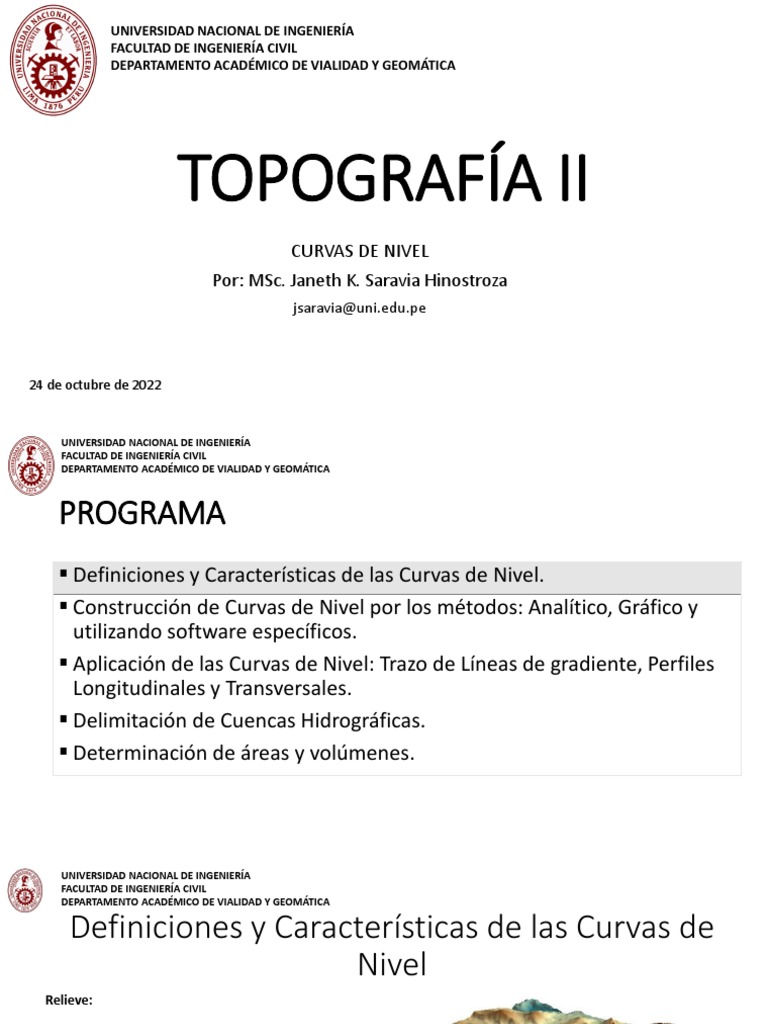

TOPOGRAFÍA II
CURVAS DE NIVEL
Por: MSc. Janeth K. Saravia Hinostroza
jsaravia@uni.edu.pe
24 de octubre de 2022
PROGRAMA
 Definiciones y Características de las Curvas de Nivel.
 Construcción de Curvas de Nivel por los métodos: Analítico, Gráfico y
utilizando software específicos.
 Aplicación de las Curvas de Nivel: Trazo de Líneas de gradiente, Perfiles
Longitudinales y Transversales.
 Delimitación de Cuencas Hidrográficas.
 Determinación de áreas y volúmenes.
Definiciones y Características de las Curvas de

Nivel
Relieve:
Un plano o mapa topográfico representa mediante

símbolos adecuados, la configuración del terreno,
llamado Relieve, con inclusión de todos los detalles
correspondientes, como son obras civiles, montañas,
corrientes de aguas etc.
La característica esencial de un plano topográfico es la

representación del relieve.
Fuente: Web ArcGeek
Fuente: Topografía para ingenieros-Phillip Kissan


Nivel
Relieve:
Mapas en relieve (o maqueta):
La representación del relieve del terreno en un mapa
o plano ayuda a resolver una gran cantidad de
problemas a los diferentes profesionales que hacen
uso de estos mapas y planos.
Existen varios métodos para representar el terreno

como los mapas en relieve (o maqueta), los trazos,
las sombras y las curvas de nivel
Fuente: Topografía para ingenieros-Phillip Kissan Imagen del libro Topografía para ingenieros-Phillip Kissan

Nivel
Relieve:
Trazos:

Imagen del libro Topografía para ingenieros-Phillip Kissan


Nivel
Relieve:
Sombras:

Fuente: Topografía para ingenieros-Phillip Kissan Imagen del libro Topografía para ingenieros-Phillip Kissan

Nivel
Relieve:
Existen varios métodos para representar el terreno Sombras y colores:
Fuente: Topografía para ingenieros-Phillip Kissan Imagen de clase Ing. Luis Manco
Curvas de nivel
El método más usado para mostrar la topografía o relieve del terreno.
Es una línea dibujada en un mapa o plano,

la cual une todos los puntos que tienen la
misma altura o elevación con respecto a un
plano de referencia que puede ser arbitrario
o el nivel medio del mar.
Imagen del libro Topografía General. W. Gámez
Fuente: Topografía General. W. Gámez

Curvas de nivel
El método más usado para mostrar la topografía o
relieve del terreno.
Es probable que las curvas de nivel hayan sido

introducidas por vez primera, en relación con
sondeos marinos, por el topógrafo Holandés
Cruquius, en 1729.
Fuente: Topografía General. W. Gámez Imagen de la web

Curvas de nivel
Se llama curvas de nivel a una
línea imaginaria cuyos puntos
están todos a la misma altura
sobre un plano de referencia,
pudiendo considerarse como la
intersección de una superficie de
nivel con el terreno.
Imagen del libro Topografía Técnicas Modernas- Jorge Mendoza

Curvas de nivel
El Ingeniero Civil necesita conocer
el relieve del terreno para
determinar el lugar adecuado
para proyectar sus
construcciones.
Fuente: Topografía para ingenieros-Phillip Kissan Imagen de la web terranalisis

Clases de curvas de nivel

El cerro
Representa las elevaciones, las
curvas cambian de menor a mayor
altitud, de modo que la de mayor
altitud es una curva cerrada dentro
de las demás
Fuente: Topografía y Geodesioa. J. Mendoza Imagen del libro Topografía Técnicas Modernas- Jorge Mendoza

El hoyo
Representa una depresión, las
curvas cambian de mayor a menor
altitud, de modo que la de menor
altitud es una curva cerrada dentro
de los demás

Entrante (quebrada)
Se puede considerar como una
porción de hoyo; está representada
por curvas en forma de U, toda el
agua que caiga correrá formando
corrientes por las quebradas en
dirección hacia las cotas más baja.

Saliente
Puede considerarse como una
porción de cerro y determina la línea
divisoria de los valles.


Características de las curvas de nivel

• Todos los puntos sobre una curva de nivel tienen la misma elevación.
• Cada curva de nivel se cierra en si misma puede ser dentro o fuera de los limites del plano.
• Las curvas de nivel nunca pueden cortarse entre si, excepto donde existe un saliente en voladizo, y debe
haber dos intersecciones (es un caso raro)
• Sobre una pendiente uniforme, las curvas de nivel están igualmente espaciadas.
• Sobre una superficie plana, son rectas y paralelas entre si.
• Donde las curvas de nivel están muy juntas, significa que el terreno es muy pendiente, si están muy
separadas, indican que el terreno es plano o poco pendiente.
• La curva de nivel que pasa por cualquier punto, es perpendicular a la línea de máxima pendiente en ese
punto.
• Dos curvas de nivel de la misma elevación no pueden unirse y continuar como una sola línea.
• No se puede dibujar una curva de nivel a través de una corriente de agua.
• Las curvas de nivel forma una U o V al cruzar una corriente, el vértice de la letra señala la dirección aguas
arriba.

Características de las curvas de nivel

La equidistancia es la separación vertical que existe entre curvas de nivel. La equidistancia se establece en
función a varios factores, tales como: escala del plano, pendientes del terreno, etc.
• Las equidistancias que se usan frecuentemente son:–

• Para escalas superiores de 1/5000----------------------------------------1 metro–
• Para escala de 1/5 000-----------------------------------------------------2,5 metros–
• Para escala de 1/10 000----------------------------------------------------5 metros–
• Para escala de 1/25 000----------------------------------------------------10 metros–
• Para escala de 1/50 000----------------------------------------------------20 metros
• Las curvas de nivel no deben cruzar las estructuras artificiales.
Fuente: Topografía y Geodesia. J. Mendoza

PROGRAMA
Construcción de Curvas de Nivel
• Trazar las curvas de nivel a la equidistancia requerida.

• Se acostumbra que cada cinco curvas consecutivas se dibuje una con trazo más grueso que las otras
(curvas maestras).
• La cota de curvas de nivel se indica con números colocados a intervalos convenientes, lo más usual es de
cinco en cinco.
Fuente: Topografía y Geodesioa. J. Mendoza


MÉTODO DIRECTO
Consiste en determinar directamente en el terreno la curva de nivel, en cuanto a su posición planimétrica y

altimétrica, son más precisos, pero sin embargo tienen la desventaja de su lentitud.
MÉTODO INDIRECTO
Consiste en tomar puntos espaciados convenientemente dentro del área a levantar, luego las curvas de nivel se
determinan en gabinete. Este método es menos preciso que los directos, pero son los que más se usa por su
rapidez.
Fuente: Topografía y Geodesioa. J. Mendoza


Levantamiento de curvas de nivel:
Para poder dibujar las curvas de nivel en un plano, se necesitan los datos de las elevaciones del terreno de los puntos de
apoyo. El levantamiento de estos puntos de apoyo, se puede realizar por el método de cuadrículas o por el método de
secciones transversales.
a) Método de las cuadrículas: como su nombre lo indica consiste en cuadricular el terreno (bien puede ser cuadrados o
rectángulos) y determinar las elevaciones de cada vértice de la cuadrícula por nivelación.


a) Método de las cuadrículas:
Conjunto de puntos ordenados regularmente a distancias iguales.

Este es un método ideal en terrenos más o menos planos, en
especial si su área es pequeña. Se marcan cuadros de 10 a 20 m
por lado (de acuerdo con la precisión necesaria) en forma de
retícula y se mide las elevaciones en las esquinas, cada una de
esta se marca con una estaca. Se registran las lecturas de
acuerdo a los ejes, si un accidente no coincide con uno de los
vértices este se localiza. Posteriormente mediante un método de
interpolación se dibuja las curvas de nivel requeridas. Los
levantamientos así realizados permiten trazar perfiles precisos
con ayuda de los cuales es posible estudiar todos los proyectos.


Para poder dibujar las curvas de nivel en un plano, se necesitan los datos de las elevaciones del terreno de los puntos de
apoyo. El levantamiento de estos puntos de apoyo, se puede realizar por el método de cuadrículas o por el método de
secciones transversales.
b) Método de secciones transversales: este es el método más empleado en canales, caminos, vías férreas, etc. Se emplea
cuando la sección longitudinal tiene una distancia bastante considerada y la sección transversal es pequeña como es el caso
de canales, caminos, etc. El trabajo de campo determina las elevaciones de la línea central (sección longitudinal) y las
elevaciones de puntos situados perpendicularmente a la línea central (secciones transversales).


Interpolación de Curvas de Nivel:
La operación de distribuir las curvas de nivel proporcionalmente entre los vértices de las cuadrículas o entre los
puntos de cota conocida, se llama interpolación. Se debe estar claro que, cuando vamos a interpolar curvas de
nivel, éstas deben tener una diferencia de elevación o desnivel (Distancia Vertical) entre una curva y otra
consecutiva, igual al Intervalo Vertical (IV).


Interpolación gráfica
Estimaciones:
El topógrafo coloca las curvas de nivel en el intervalo de acuerdo a su criterio, generalmente apoyado en el
conocimiento del terreno, este método es muy poco usado.
Proporciones:
Midiendo a escala la distancia entre los puntos de elevación conocida, y localizando por proporción los
puntos de las curvas de nivel intermedias.


Asumiendo que se tienen como datos los puntos A y B cuyas cotas son 100,00 m y 110,00 m respectivamente


1 2


3 4






Interpolación analítica
Es la más precisa aunque muy lenta, pues para cada punto se establecen proporciones entre la
distancia y el desnivel


Ubicación de la curva de nivel 84.00m:








• Triangulación:
Este modelo se basa en la generación de una red formada por triángulos irregulares cuyos vértices son los
puntos originales obtenidos para la definición del terreno. Consiste en generar sobre un plano horizontal
una malla de triángulos, la cual resulta de la conexión, por medio de segmentos de rectas, de las
proyecciones de los puntos del modelo sobre el plano.


• Los triángulos sean, en lo posible,

equiláteros y pequeños,
• Se incluyan todos los puntos del
modelo
• El resultado del proceso esté libre
de ambigüedad (sea inequívoco)
Fuente: Topografía General. W. Gámez Imagen del libro Topografía General. W. Gámez

Interpolación con software
• Autocad Civil 3D
• TOPOCAL
• LISCAD
https://leica-geosystems.com/es-es/products/total-stations/software/leica-liscad
Fuente: Topografía y Geodesia. J. Mendoza Imagen del libro Topografía y Geodesia - Jorge Mendoza

Aplicando el método de
interpolación líneal, se une
los puntos de igual cota

La interpolación se realiza
independientemente en cada
una de las tres zonas.
Ejercicio
Curvas de nivel con software
PROGRAMA
PROGRAMA
PROGRAMA
BIBLIOGRAFÍA
• Topografía Técnicas Modernas- Jorge Mendoza

• Topografía Automatizada- Jorge Mendoza
• Topografía para ingenieros-Phillip Kissan
• Técnicas modernas en Topografía- Bannister-Raymond-Baker
• Topografía –Dante Alcántara
• Topografía- Miguel Montes de Oca

Curvas de Nivel

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Curvas de Nivel

Cargado por

Copyright:

Formatos disponibles

UNIVERSIDAD NACIONAL DE INGENIERÍA

FACULTAD DE INGENIERÍA CIVIL

Definiciones y Características de las Curvas de

Un plano o mapa topográfico representa mediante

La característica esencial de un plano topográfico es la

Fuente: Web ArcGeek

Fuente: Topografía para ingenieros-Phillip Kissan

Definiciones y Características de las Curvas de

Existen varios métodos para representar el terreno

Definiciones y Características de las Curvas de

Existen varios métodos para representar el terreno

Imagen del libro Topografía para ingenieros-Phillip Kissan

Fuente: Topografía para ingenieros-Phillip Kissan

Definiciones y Características de las Curvas de

Existen varios métodos para representar el terreno

Definiciones y Características de las Curvas de

Es una línea dibujada en un mapa o plano,

Imagen del libro Topografía General. W. Gámez

Fuente: Topografía General. W. Gámez

Es probable que las curvas de nivel hayan sido

Fuente: Topografía General. W. Gámez Imagen de la web

Imagen del libro Topografía Técnicas Modernas- Jorge Mendoza

Fuente: Topografía para ingenieros-Phillip Kissan

Fuente: Topografía para ingenieros-Phillip Kissan Imagen de la web terranalisis

Clases de curvas de nivel

Clases de curvas de nivel

Clases de curvas de nivel

Clases de curvas de nivel

Clases de curvas de nivel

Imagen del libro Topografía Técnicas Modernas- Jorge Mendoza

Clases de curvas de nivel

Imagen del libro Topografía Técnicas Modernas- Jorge Mendoza

Características de las curvas de nivel

Fuente: Topografía para ingenieros-Phillip Kissan

Características de las curvas de nivel

• Las equidistancias que se usan frecuentemente son:–

• Las curvas de nivel no deben cruzar las estructuras artificiales.

Fuente: Topografía y Geodesia. J. Mendoza

Construcción de Curvas de Nivel

• Trazar las curvas de nivel a la equidistancia requerida.

Fuente: Topografía y Geodesioa. J. Mendoza

Construcción de Curvas de Nivel

Consiste en determinar directamente en el terreno la curva de nivel, en cuanto a su posición planimétrica y

Fuente: Topografía y Geodesioa. J. Mendoza

Construcción de Curvas de Nivel

Fuente: Topografía General. W. Gámez

Construcción de Curvas de Nivel

Conjunto de puntos ordenados regularmente a distancias iguales.

Fuente: Topografía para ingenieros-Phillip Kissan

Construcción de Curvas de Nivel

Fuente: Topografía General. W. Gámez

Construcción de Curvas de Nivel

Fuente: Topografía General. W. Gámez

Construcción de Curvas de Nivel

Fuente: Topografía General. W. Gámez

Construcción de Curvas de Nivel

Fuente: Topografía y Geodesia. J. Mendoza

Construcción de Curvas de Nivel

Fuente: Topografía y Geodesia. J. Mendoza

Construcción de Curvas de Nivel

Fuente: Topografía y Geodesia. J. Mendoza

Construcción de Curvas de Nivel
