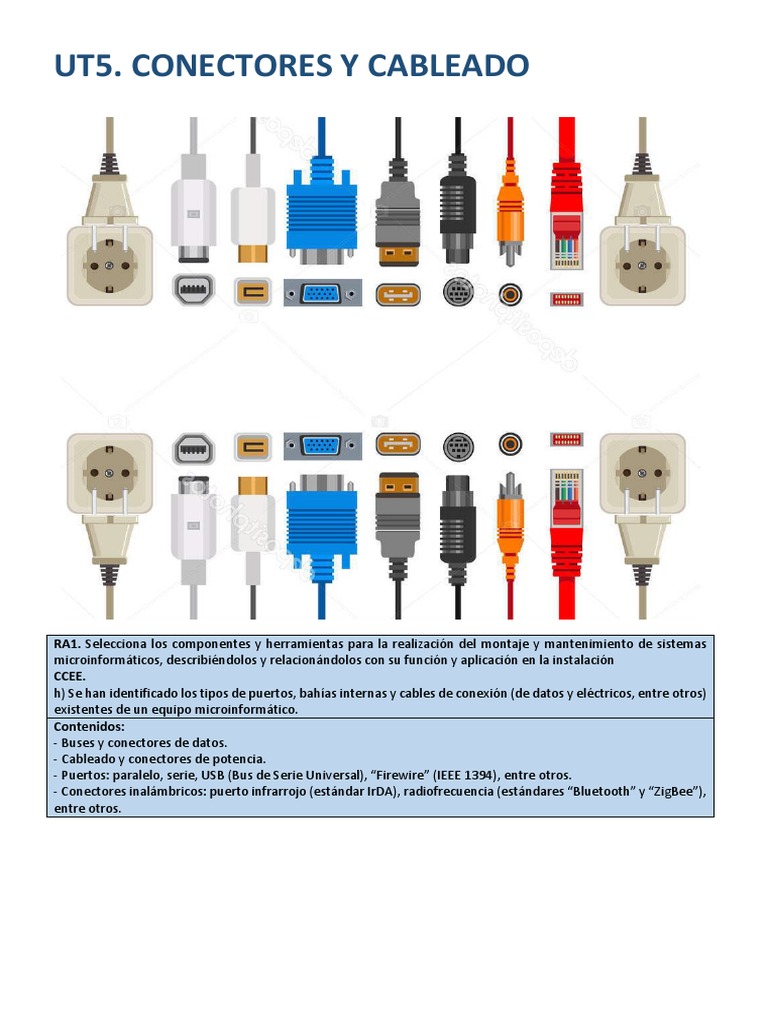

UT5.

CONECTORES Y CABLEADO

RA1. Selecciona los componentes y herramientas para la realización del montaje y mantenimiento de sistemas
microinformáticos, describiéndolos y relacionándolos con su función y aplicación en la instalación
CCEE.
h) Se han identificado los tipos de puertos, bahías internas y cables de conexión (de datos y eléctricos, entre otros)
existentes de un equipo microinformático.
Contenidos:
- Buses y conectores de datos.
- Cableado y conectores de potencia.
- Puertos: paralelo, serie, USB (Bus de Serie Universal), “Firewire” (IEEE 1394), entre otros.
- Conectores inalámbricos: puerto infrarrojo (estándar IrDA), radiofrecuencia (estándares “Bluetooth” y “ZigBee”),
entre otros.
Contenido
1. INTRODUCCIÓN4
2. CONECTORES EXTERNOS4
2.1. Puertos USB4
2.1.1. Versiones5
2.1.2. USB OTG (On-The-Go)6
2.1.3. Tipos de conectores USB6
2.1.4. Conector USB Tipo C7
2.2. Puerto Thunderbolt8
2.3. Puertos de vídeo9
2.3.1. Puerto VGA9
2.3.2. Puerto DVI9
2.3.3. Puerto HDMI9
2.3.4. Puerto DisplayPort9
2.3.5. Display port vs HDMI10
2.3.6. Puertos RCA de vídeo10
2.3.7. Puertos S-Video11
2.4. Puerto Firewire11
2.5. Puertos de audio11
2.5.1. Puerto Jack11
2.5.2. Puerto RCA de audio12
2.5.3. Conector mini-jack interno12
2.5.4. Conector CD_IN12
2.6. Conectores de comunicación12
2.6.1. Puerto RJ1112
2.6.2. Puerto RJ4512
2.6.3. Conector BNC13
2.6.4. Conector fibra óptica14
2.7. Conexiones para comunicaciones inalámbricas14
2.7.1. WiFi14
2.7.2. Bluetooth14
2.8. Conectores de alimentación15
2.9. Conectores de controladores de disco17
2.9.1. Conector IDE 40p o PATA17
2.9.2. Conector IDE 44p (MiniIDE)17
2.9.3. Conector IDE 34p17
2.9.4. Conector SATA18
2.9.5. Conector USB interno18
2.9.6. Conector M.2.18
2.10. Otros conectores19
2.10.1. Cabecera del panel19
2.10.2. Conector TPM19
 1. INTRODUCCIÓN

2. CONECTORES EXTERNOS
Para conectar los dispositivos periféricos al ordenador, se utilizan conectores. El conector está en el extremo del cable
adjunto al dispositivo periférico. Se inserta dentro del puerto para hacer la conexión entre el ordenador y el dispositivo
periférico; el puerto hace que el dispositivo periférico esté disponible para el usuario.
La mayoría de los ordenadores actuales de estilo ATX incluyen los siguientes puertos de entrada/salida, que se utilizan
para conectar dispositivos periféricos al ordenador.

2.1. Puertos USB

El Bus Serie Universal o USB es un tipo de interfaz que soporta dispositivos periféricos de baja velocidad, como teclados
o ratones, y dispositivos de una velocidad mayor, como las cámaras digitales, impresoras, adaptadores de red,
sintonizadores de TV, discos removibles, etc.

 Las características que ofrece un puerto USB son las siguientes:

o Proporciona al ordenador capacidades plug-and-play para los dispositivos externos.

o Se pueden conectar dispositivos USB al ordenador sin necesidad de reiniciarlo (conectar «en caliente»).
El sistema operativo los reconoce automáticamente e instala los controladores, o bien solicita al usuario
 los controladores correspondientes; en este caso hemos de bajar de Internet los controladores de la
página web del fabricante si al dispositivo no le acompaña un CD de instalación.

o Amplia variedad de dispositivos disponibles: teclados, ratones, discos duros externos, escáneres,
impresoras, módems, cámaras digitales, webcams, etcétera.

2.1.1. Versiones
 USB 1.0/1.1. Las primeras versiones tenían limitaciones de longitud de cables y energía transmitida, su
velocidad máxima era de 12 Mb/s (1,5 MB/s).
 USB 2.0. Diseñado a principios del año 2000. Aumentó la velocidad hasta los 480 Mbits/s(60 MB/s). Dispone
de varios tipos de conectores de Tipo A y Tipo B, en tamaños estándar, mini y micro, con diferentes cableados
y adaptadores

 USB 3.0. Aunque fue diseñado en noviembre del 2008, su implantación real en el mercado se ha retrasado
hasta 2011. Sus especificaciones permiten una velocidad máxima de transmisión cercana a los 5 Gb/s (625
MB/s) que multiplica por 10 la del USB 2.0.

 USB 3.1: Se le denomina de velocidad superalta+ o SuperSpeed, y duplica la velocidad de su predecesor, con
una tasa de transferencia de hasta 10 Gbit/s (1,25 GB/s). Es el que suele ser utilizado por los conectores de
Tipo C que te vamos a explicar un poco más adelante.
 USB 3.2: Presentado en febrero del 2019. Será capaz de ofrecer tasas de transferencia de hasta 20 Gbit/s (2,5
GB/s), y los primeros periféricos en utilizarlo llegaron en 2020.
 USB 4.0: Presentado también en 2019, es el estándar más reciente hasta la fecha. El USB4 será capaz de ofrecer
tasas de transferencia de hasta 40 Gbit/s (5 GB/s), y los primeros equipos en utilizarlo han llegado en 2021.
 2.1.2. USB OTG (On-The-Go)

El OTG o USB OTG (On-The-Go), es una extensión de USB 2.0 que permite a los dispositivos con puertos USB más
flexibilidad en la gestión de dicha conexión. O lo que es lo mismo (y hablando rápido y mal), poder conectar cualquier
dispositivo mediante USB a nuestro smartphone o tablet.

2.1.3. Tipos de conectores USB

 2.1.4. Conector USB Tipo C
Reversible y universal, todo lo que necesitas
 2.2. Puerto Thunderbolt
Thunderbolt, antes conocido por su nombre clave Light Peak, es el nombre utilizado por Intel para designar a un tipo
de conector de alta velocidad que hace uso de tecnología óptica

 Ha sido concebido para reemplazar a algunos buses actuales, tales como FireWire y HDMI.
 2.3. Puertos de vídeo
2.3.1. Puerto VGA
Se utilizan para conectar el monitor al PC. Este puerto puede venir integrado en la placa base. Durante años se ha
usado el conector analógico o VGA de 15 pines mini sub DB 15

2.3.2. Puerto DVI

Los monitores LCD/LED pueden aceptar directamente la información en formato digital. Por este motivo, apareciero
el interfaz digital DVI (Digital Visual Interface) y el HDMI (High-Definition Multimedia Interface).

2.3.3. Puerto HDMI

2.3.4. Puerto DisplayPort
Se trata de un interfaz de conexión digital pensado para conectar dispositivos de vídeo, como un ordenador y el
monitor o una consola y un televisor. De momento, el ordenador es el dispositivo donde podemos verlo.

Para entendernos, viene a ser un competidor del HDMI, ofreciendo un ancho de banda total de 10.8 Gb / segundo,
con una longitud máxima del cable de 15 metros a 1080p y de 3 metros con
toda la resolución. La resolución máxima soportada es de 2560 x 1600 píxeles
y puede transportar también sonido a un máximo de 192 kHz a 24 bits y con
8 canales.
 2.3.5. Display port vs HDMI

2.3.6. Puertos RCA de vídeo

Los puertos RCA se utilizan para la transmisión de la señal de vídeo analógica a un televisor, proyector o similar
 2.3.7. Puertos S-Video
El puerto S-Vídeo cumple la misma función que los RCA anteriores, pero con más calidad que el RCA amarillo.

2.4. Puerto Firewire

El estándar IEEE 1394, o más conocido como FireWire, define las especificaciones para un bus serie de alta velocidad
para dispositivos que realmente funcionan a alta velocidad, como las cámaras de vídeo digitales o las cámaras
fotográficas digitales. FireWire es una marca registrada de Apple Computer; otros fabricantes como Sony utilizan el
nombre i.Link. El nombre genérico del estándar es bus serie de alto rendimiento.

2.5. Puertos de audio

2.5.1. Puerto Jack
 El puerto Jack se utiliza para transportar la señal de audio
analógica.
 El mayor se emplea en mayor medida en instrumentos
musicales y dispositivos de audio profesional
 Los dos del medio es el modelo más usado en
informática.
o Estéreo: tiene dos aros aislantes
o Mono: tiene un aro aislante
 Mini-Jack (mono) se utiliza en pequeños dispositivos
 2.5.2. Puerto RCA de audio
Los puertos RCA también pueden utilizarse en el transporte de señal de audio, en este caso, tanto analógica como
digital.

2.5.3. Conector mini-jack interno

Se trata de conectores para llevar el audio al frontal del chasis. Con un cable se lleva
el puerto de audio hacia el exterior del chasis. Normalmente finalizará en conectores
mini-jack de 3,5mm.

2.5.4. Conector CD_IN

Para conectar la salida de audio del CD-ROM o DVD directamente a la tarjeta de
sonido de la placa base. De esta manera, si insertamos un CD-ROM o DVD de audio se
escucharía el sonido por los altavoces conectados al ordenador.

2.6. Conectores de comunicación

2.6.1. Puerto RJ11
Esta conexión se utiliza para la transmisión de señal telefónica analógica

2.6.2. Puerto RJ45

La conexión RJ-45 se utiliza para la transmisión de voz y datos, fundamentalmente en redes Ethernet
Tenemos dos posibilidades a la hora de crimpar los cables:

 Conexión directa: Para conectarlo a una roseta, o un periférico de comunicaciones

 Conexión cruzada: Para conectarlo directamente a otro ordenador

2.6.3. Conector BNC

La conexión BNC está asociada a los cables de tipo coaxial y se usaba en redes Ethernet
 2.6.4. Conector fibra óptica
Los conectores de fibra óptica están formados por la unión de hilos de material transparente (generalmente vidrio), a
través de los cuales se transmiten haces de luz que representan la información a enviar.

2.7. Conexiones para comunicaciones inalámbricas

2.7.1. WiFi
El puerto WiFi, también conocido como IEEE 802.11, por el estándar en el que está basado, permite comunicar
equipos de redes de datos.

Ejercicios
1. Rellena la siguiente tabla

2.7.2. Bluetooth
Bluetooth comunica vía radio, con una frecuencia de 2,4 GHz diversos dispositivos.
Ejercicios
1. Investiga y explica con tus palabras que es la tecnología NFC y cuáles son sus principales usos.
2. Rellena la siguiente tabla con las versiones de Bluetooth

3. Indica el nombre de los conectores del siguiente panel trasero y qué se conecta en cada uno de ellos

2.8. Conectores de alimentación

 El conector Berg un conector antiguo usado para la disquetera o floppy. Es de pequeñas dimensiones y que
posee 4 cables, dos para tierra y otro de +5 y +12v.

 El molex es el más típico de los conectores, ya que sirve para conectar unidades IDE ATA tales como
unidades de CD, DVD, BD, discos duros, etc. Al igual que el Berg, también posee 4 cables y cuatro contactos,
pero su tamaño es mayor.

 Conector SATA, más moderno que va desplazando al anterior. Este tipo de conector es más fino que el
molex, y tiene más contactos para suministrar potencia a los discos duros y unidades ópticas.
  El conector PCI Express podemos encontrarlo en dos modalidades, una de 6 pines (4+2) y otra de 8 pines.
Como puedes imaginar, sirve para suministrar potencia extra a las tarjetas gráficas PCIe más potentes

 ATX2 o ATX 24 pines (20+4) sirve para suministrar corriente a las placas base ATX

 El conector ATX-12V es el que lleva la alimentación directa al procesador. Generalmente se

puede ver como un conector de 4 + 4 pines o bien como uno de 8 pines. Se puede encontrar
con 4 y con 8 pines. El de 8 pines es un conector doble, tiene los mismos cables que el de 4
pines pero por duplicado. El conector de 8 pines se utiliza en equipos cuyo procesador
demande gran potencia.
 Conectores de ventiladores, Estos conectores se encuentran distribuidos generalmente por los bordes superior,
derecho e inferior de la placa base, aunque en placas modernas también se incluyen en medio del PCB de la placa
base para facilitar la conexión del ventilador trasero o de los ventiladores del disipador del procesador. Su número
suele variar entre diferentes modelos y fabricantes.
Dos son los tipos de conectores para ventiladores que os encontraréis encima de una
placa base:
o Conector de voltaje variable de tres pines: es el tipo de conector más antiguo
para ventiladores. Tiene tres pines de metal verticales junto con una lengüeta de
plástico que marca la manera correcta de conectarlo.

o Conector PWM de cuatro pines: compatible con el anterior pero con un pin
adicional que sirve para que la placa base controle automáticamente la velocidad
del ventilador en función de la temperatura.
  Conector RGB y ARGB

Los conectores RGB alimentan con corriente eléctrica y administran la iluminación a componentes RGB, tiras led,
ventiladores, memorias RAM, etc; que se iluminan para poder realizar modding al equipo microinformático. Existen
dos tipos de conectores:

Conector RGB (Red Green Blue): formado por 4 pines, proporciona 12V de corriente eléctrica, sólo permite un sólo
color en el componente RGB.

Conector ARGB (Addressable Red Green Blue): formado por 3 pines, proporciona 5V de corriente eléctrica, posee un
circuito integrado que ofrece múltiples opciones de iluminación.

2.9. Conectores de controladores de disco

Los dispositivos de memoria secundaria se vinculan con la placa base a través de las conexiones de los controladores
de disco. Esta conexión sigue el estándar SCSI para equipos dedicados y ATA (o IDE) para el resto de equipos.

2.9.1. Conector IDE 40p o PATA

Conector macho de 40 contactos, con un bus de 16 bits y que puede trabajar hasta 166Mb/s. Conector para
dispositivos de almacenamiento IDE como discos duros, CD-ROM, DVDs, etc. Se han quedado obsoletos y no suelen
existir en las placas bases actuales.

2.9.2. Conector IDE 44p (MiniIDE)

Similar al anterior pero orientado a portátiles (no es compatible con el anterior)

2.9.3. Conector IDE 34p

También llamado FDD, se utiliza para conectar la disquetera.
Actualmente está en desuso.
 2.9.4. Conector SATA
Evolución de ATA. La transmisión pasa a ser en serie (hasta ahora en paralelo). Existen tres generaciones: SATA I,
SATA II y SATA III

Versión Velocidad
SATA 1 150 MB/s
SATA 2 300 MB/s
SATA 3 600 MB/s

2.9.5. Conector USB interno

Se trata de conectores para los USB frontales o para dispositivos USB que se instalen en las bahías frontales del chasis.
Con un cable se lleva el puerto USB hacia el frontal del chasis. En estos conectores no podemos enganchar
directamente un dispositivo USB.

2.9.6. Conector M.2.

Las ranuras de tipo M.2 están cobrando últimamente una gran preponderancia en las configuraciones de nuestros
equipos, especialmente con el auge en popularidad de los SSD con NVMe
 2.10. Otros conectores
2.10.1. Cabecera del panel
En este conector se conectan los botones y leds del panel frontal del chasis, como pueden ser: botón de encendido,
botón de reinicio, led de encendido, led de disco duro.

2.10.2. Conector TPM

El conector TPM (Trusted Plataform Module - Módulo de Plataforma de Confianza) permite conectar a la placa base
un chip con claves de cifrado que permiten al sistema operativo cifrar la información
