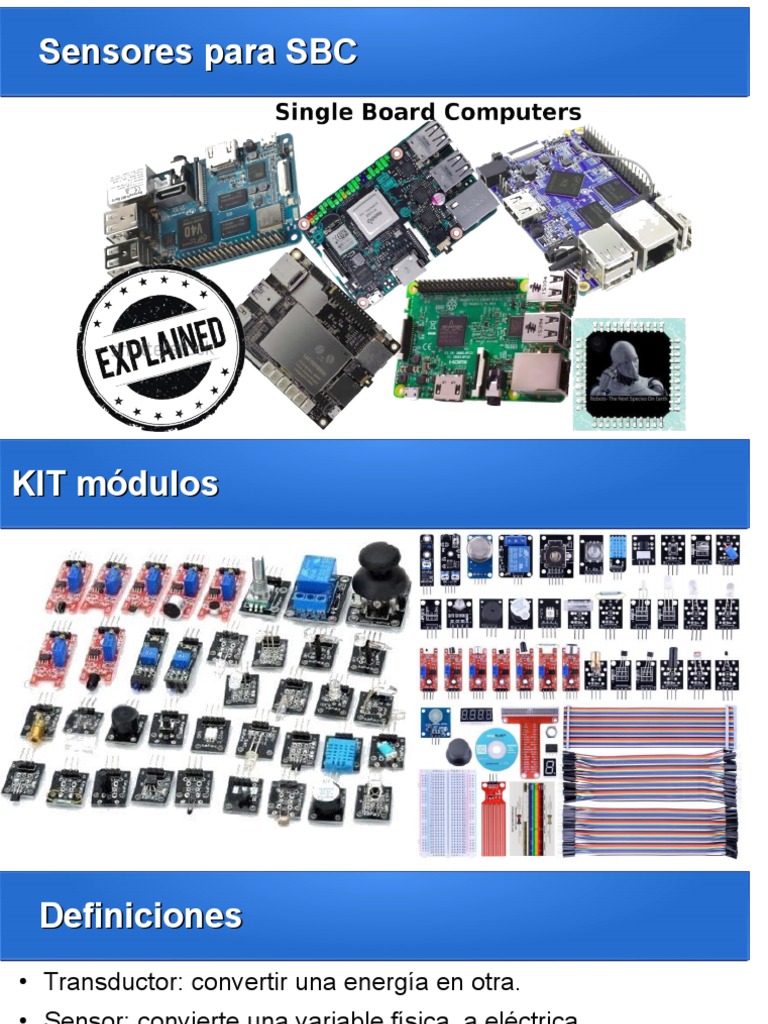

Sensores para SBC

KIT módulos
 Definiciones
●
Transductor: convertir una energía en otra.
●
Sensor: convierte una variable física a eléctrica
●
Actuador: convierte una variable eléctrica a fisica.
Clasificación
En función de los datos de salida en:
●
Digitales (0 o 5V, 0 o 120V, relé, todo o nada)
●
Analógicos (0 - 10V, 4 - 20mA, 3 - 15 PSI)
●
Bus (I2C, 1-Wire, AS-i, RS-485, CAN, Modbus, Profibus)
En función de la variable a medir
●
Físicas
●
Químicas
KY001: Temperature Sensor
Características
●
Elemento: DS18B20
●
Salida: Bus 1-Wire
●
Rango: -55°C a +125°C
●
Alimentación; 3.0V a 5.5V
●
Consumo:
KY002: Vibration switch module
Características
●
Elemento: SW-18015P
●
Salida: Digital
●
Alimentación: 3.0V a 5.5V
 KY003: Hall Magnetic Field
Características
●
Elemento: Chip 3144EUA-S
●
Salida: Digital
●
Alimentación: 4.5V a 24V
●
Consumo: OFF/ ON, 3mA/8mA
 KY004: Push Button
Características
●
Elemento: Push botton 4 terminales
●
Salida: Digital
●
Alimentación: max 12VC
●
Consumo: 50mA
KY010: Light Block Sensor
Características
●
Elemento: 4 terminales
●
Salida: Digital
●
Alimentación: 3.3 - 5V
●
Consumo: 50mA
 KY013: Analog Temperature
Características
●
Elemento: NTC thermistor
●
Salida: Analógica
●
Rango: -55°C a +125°C
●
Alimentación: 3.3 - 5V
●
Consumo: 50mA
 KY015: Temprature and
Humidity
Características
●
Elemento: DHT11
●
Salida: Bus 1 Wire
●
Rango: 0°C a +50°C, 20 a 90% RH
●
Alimentación: 3.3 a 5V
●
Precisión: 5% RH, 2 ℃
●
Resolución: 1% RH, 1 ℃
 KY017: Mercury Tilt Switch
Características
●
Elemento: Interruptor de mercurio
●
Salida: Digital
●
Alimentación: 3.3 - 5V
●
Consumo: 50mA
 KY018: Photo resistor
Características
●
Elemento: LDR CdS GL5528
●
Salida: Analógico
●
Alimentación: 3.3 - 5V
●
Resistance a 10Lux 8 ～ 20KΩ
●
Resistance a 0 Lux 1.0MΩ(min)
●
Spectral Response peak 540nm
 KY020: Tilt switch
Características
●
Elemento: SW-520D Roller Ball Tilt Switch
●
Salida: Digital
●
Alimentación: 3.3 - 5V
●
Consumo: 50mA
 KY021: Mini magnetic reed
Características
●
Elemento: Reed Swicht
●
Salida: Digital
●
Alimentación: 3.3 - 5V
●
Consumo: 50mA
●
Vida Eléctrica 105 - 106 Ciclos
 KY022: Infrared sensor receiver
Características
●
Elemento: TL1838 Infrared Receiver
●
Salida: Digital formato codificado NEC
●
Alimentación: 2.7 – 5.5V
●
Consumo: 1.5mA
●
Distance: 8 a 17 m
●
Longitud de onda : 940nm infraroja
●
Frecuencia Portadora: 38KHZ
 KY023: XY joystick
Características
●
Elemento: XY joystick swicht
●
Salida: Analógica
●
Alimentación: 3.3 - 5V
●
Consumo: 50mA
 KY024: Linear magnetic Hall
Características
●
Elemento: chip 3144EUA-S
●
Salida: Analógica y digital
●
Alimentación: 3.3 - 5V
●
Consumo: 16mA
 KY025: Linear Magnetic Hall
Características
●
Elemento: Reed SW
●
Salida: Digital y analógica
●
Alimentación: 3.3 - 5V
●
Consumo: 16mA
 KY026: Flame sensor
Características
●
Elemento: YG1006 NPN phototransistor.
●
Salida: Digital y analógica
●
Longitud de onda: 760 nm a 1100 nm
●
Angulo: 60, Distancia: 1m
●
Alimentación: 3.3 - 5V
●
Consumo: 50mA
 KY027: Magic light cup
Características
●
Elemento: Interruptor de mercurio y LED
●
Entrada: Interruptor mercurio Digital
●
Salida: LED Digital
●
Alimentación: 3.3 - 5V
 KY028: Temperature sensor
Características
●
Elemento: NTC thermistor
●
Salida: Analógica
●
Salida: Digital
●
Rango: -55°C a +125°C
●
Alimentación: 3.3 - 5V
●
Consumo: 50mA
 KY031: Knock Sensor
Características
●
Elemento: Resorte impacto
●
Salida: Digital
●
Alimentación: 3.3 - 5V
 KY032: Obstacle avoidance
Características
●
Elemento: Push botton 4 terminales
●
Salida: Digital
●
Alimentación: 3.3 - 5V
●
Consumo: 20mA
●
Alcance: 2-40 cm
●
Angulo Efectivo: 35 °
 KY033: Tracking sensor
Características
●
Elemento: IR: TCRT5000L , LM393
●
Salida: Digital TTL
●
Alimentación: 3.3 - 5V
●
Consumo: 20mA
●
Distancia: 2-40 mm
 KY035: Class Bihor magnetic
Características
●
Elemento: Chip AH49E
●
Salida: Digital TTL
●
Alimentación: 3.3 - 5V
●
Consumo: 8mA
 KY036: Metal touch sensor
Características
●
Elemento: MSPA13 y LM393
●
Salida: Analógica y Digital
●
Alimentación: 3.3 - 5V
 KY037: Sensitive microphone
Características
●
Elemento: LM393 y Condenser Microphone
●
Salida: Digital y Analógico
●
Alimentación: 3.3 - 5V
●
Consumo: 50mA
●
Rango Frecuencias :100 ~ 10,000 Hz
 KY038: Microphone sound
Características
●
Elemento: LM393 y Electrect Microphone
●
Salida: Digital y Analógico
●
Alimentación: 3.3 - 5V
●
Consumo: 50mA
●
Rango Frecuencias :100 ~ 10,000 Hz
 KY039: Detect the heartbeat
Características
●
Elemento: LED IR y phototransistor
●
Salida: Analógica
●
Alimentación: 3.3 - 5V
●
Consumo: 100mA
 KY040: Rotary encoder
Características
●
Elemento: Encoder incremetal
●
Salida: Digital
●
Alimentación: 3.3 - 5V
●
12 posiciones cada 30º
●
00, 01, 10, y 11. código Grey
●
Ciclos por resolución (CPR): 20.
KY-050 Ultrasonic-distance-sensor
Características
●
Modelo: HC-SR504
●
Alimentación: 5V
●
Consumo: 100mA 15mA
●
Frecuencia: 40Hz
●
Rango: 2 cm a 4m
●
Angulo: 15°
KY-050 Señales Diagrama
KY-051 Voltage translator / Level shifter
ModelVoltage Translator / Level Shifter
Article No.COM-KY051
Function Converts digital signals from one voltage to another
Available channels 4
Voltage range (VCCa)1.2 -3.6V
Voltage range (VCCb)1.7 -5.5V
KY-052 Sensor presión/temperatura
(BMP280)
Este sensor de presión mide la presión de
aire en la salida del sensor y envía el
resultado codificado al bus I2C.
Vin: 3 a 5VDC
Lógica: compatible con 3 a 5V
Rango de detección de presión: 300-1100
hPa (9000 ma -500 m sobre el nivel del mar)
Resolución de hasta 0.03hPa / 0.25m
Rango operativo de -40 a + 85 ° C,
precisión de temperatura de + -2 ° C
Utiliza la dirección I2C de 7 bits 0x77.
KY-053 Analog digital converter
Mide valores de voltaje con una precisión de
16 bits en 4 pines de entrada diferentes.

El resultado de la medición se enviará

codificado a través del bus I2C.
ADS1X15 de TI: ADC diferencial de 12 y 16
bits o ADC de terminación única con PGA y
comparador
Esta familia de ADC proporciona 4 canales
unipolares o 2 canales diferenciales. Cada
uno tiene un amplificador de ganancia
programable desde 2/3 hasta 16x.
Disponible en versiones de 12 o 16 bits:
ADS1015 ADC de 12 bits
ADS1115 ADC de 16 bits
 HC-SR501 PIR Motion
El sensor PIR detecta a un ser
humano que se mueve dentro de
aproximadamente 10 m del sensor.
Rango de detección real está entre
5 my 12 m. Sensor piroeléctrico,
que puede detectar niveles de
radiación infrarroja.
Salida: Digital
●
Alimentación: 3.3 - 5V
●
Alcance: 3 a 7m
●
Tiempo: 5 s a 5 min.
HC-SR04 Sensor ultrasonico
El sensor emite un sonido y mide el tiempo
que la señal tarda en regresar.IO se dispara
mediante el suministro de al menos 10us
secuencia de señal de alto nivel
El módulo envía automáticamente ocho ondas
cuadradas de 40 kHz y detecta cualquier
respuesta de la señal de pulso de retorno
Si vuelve la señal, el pin ECHO pulsará alto.
Al calcular la diferencia en el tiempo de envío
a recepción y dividir por la velocidad del
sonido, podremos obtener la distancia del
objeto
Distancia = duración / 2 / 29.1
 HC-SR04 Funcionamiento
Enviá un Pulso "1" de al menos de 10uS por el Pin Trigger
(Disparador).
El sensor enviará 8 Pulsos de 40KHz (Ultrasonido) y coloca su
salida Echo a alto (seteo), se debe detectar este evento e
iniciar un conteo de tiempo.
La salida Echo se mantendrá en alto hasta recibir el eco
reflejado por el obstáculo a lo cual el sensor pondrá su pin
Echo a bajo, es decir, terminar de contar el tiempo.
Se recomienda dar un tiempo de aproximadamente 50ms de
espera después de terminar la cuenta.
La distancia es proporcional a la duración del pulso y puedes
calcularla con las siguiente formula (Utilizando la velocidad del
sonido = 340m/s):
Distancia en cm (centímetros) = Tiempo medido en μs x 0.017
MQ Gas
Los sensores de gas de la serie MQ son sensores
analógicos por lo que son fáciles de implementar con
cualquier microcontrolador.
Voltaje de Operación adecuado: 5V DC
Respuesta rápida y alta sensibilidad
Rango de detección: 300 a 10000 ppm
Gas característico: 1000ppm, Isobutano
Resistencia de sensado: 1KΩ 50ppm Tolueno a 20KΩ in
Tiempo de Respuesta: ≤ 10s
Tiempo de recuperación: ≤ 30s
Temperatura de trabajo: -20 ℃ ~ +55 ℃
Humedad: ≤ 95% RH
Contenido de oxigeno ambiental: 21%
Consume menos de 150mA a 5V.
MQ Tipos
• MQ-2 Metano, Butano y humo.
• MQ-3 Alcohol y Etanol.
• MQ-4 Metano.
• MQ-5 Gas Natural.
• MQ-6 Gas Butano.
• MQ-7 Monóxido de Carbono.
• MQ-8 Gas Hidrógeno
• MQ-9 Monóxido de Carbono y Gases
inflamables.
• MQ-135 Benceno, alcohol y humo.
