RC U2 R5L5 CaracterísticasLAN

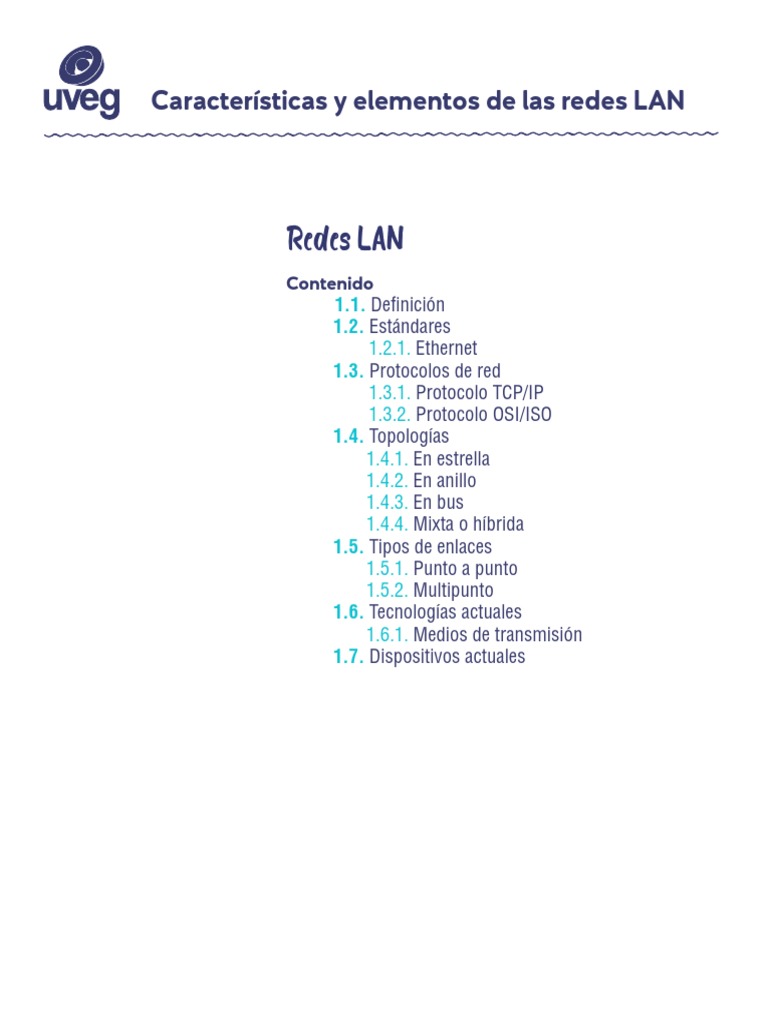

Características y elementos de las redes LAN
Redes LAN
Contenido
1.1. Definición
1.2. Estándares
1.2.1. Ethernet
1.3. Protocolos de red
1.3.1. Protocolo TCP/IP
1.3.2. Protocolo OSI/ISO
1.4. Topologías
1.4.1. En estrella
1.4.2. En anillo
1.4.3. En bus
1.4.4. Mixta o híbrida
1.5. Tipos de enlaces
1.5.1. Punto a punto
1.5.2. Multipunto
1.6. Tecnologías actuales
1.6.1. Medios de transmisión
1.7. Dispositivos actuales
Definición de redes LAN

Las redes informáticas son indispensables en todo el mundo, ya que permiten al ser
humano comunicarse y transferir información en cualquier ámbito de la vida.
Concepto clave
Una red LAN (por sus siglas en inglés
Local Area Network), o red de área
local, está conformada por elementos
físicos y lógicos, dentro de un área
geográfica limitada.
Este tipo de redes están integradas por computadoras personales, estaciones de trabajo,
impresoras, fax, servidores, sistemas operativos y un enlace de comunicación, todos ellos
dentro de la misma área geográfica.
Las redes LAN suelen implementarse en espacios físicos limitados como casas, edificios o
campus escolares.
Las principales características de las redes LAN son:
1 Se encuentran en un campo de operación relativamente reducido (alcanza una exten-

sión máxima de hasta 3 kilómetros).
2 Transmiten a una velocidad desde 1 Mb/s (megabit por segundo) hasta 1 Gb/s (giga-
bit por segundo).
3 Soportan gran cantidad y diversidad de dispositivos conectados.
4 Se conectan con otras redes.
1
Diagramas de red LAN
Cliente Cliente
Servidor Hub 1
Firewall
Internet
Cliente Cliente
Router
Cliente Cliente
Firewall
Servidor
Hub 2
Cliente Cliente
Figura 1. Diagrama de red LAN.
2
Estándares
Ethernet
Los estándares que actualmente se emplean en las redes LAN son Ethernet y wifi (en este
e-book hablaremos únicamente del primero).
Concepto clave
Ethernet es una tecnología utilizada para las redes LAN
que permite la conexión de un conjunto de ordenadores
a través de un sistema de cable flexible y de bajo costo.
Dicha tecnología define las características de cableado y
señalización de nivel físico y los formatos de tramas de
datos en el nivel de enlace de datos para el modelo OSI.
Figura 2. Cable Ethernet.
3
El estándar que se utiliza en redes LAN es IEEE 802. Son las siglas en inglés de:
Institute of En español significa Instituto de Ingeniería Eléctrica y

Electrical and Electrónica, la asociación más grande a nivel mundial
Electronics para la normalización y el desarrollo tecnológico.
Engineers
IEEE, junto con su grupo de ingenieros crea estas normas. Además existen otros estándares
de cableado estructurado, de mejoras en definición de routers, de Ethernet sobre fibra
óptica, etc.
El IEEE 802 tiene como objetivo asegurar la compatibilidad entre los equipos o dispositivos
y la comunicación entre ellos, de manera que se establezca con el mínimo esfuerzo por parte
del usuario. En la actualidad la mayoría de las computadoras de distintos fabricantes
soportan Ethernet, lo que junto al bajo costo y la alta flexibilidad constituyen las razones por
las cuales es tan popular.
Módem
Ethernet Parte trasera de tu
computadora
Módem
Computadora Ethernet
portátil
Figura 3. Dispositivos con soporte Ethernet.
4
¿Sabías que?
La existencia de los diferentes estándares de
Ethernet sobre fibra óptica facilita que este
pueda ser utilizado no solo en redes LAN, sino
también en redes WAN.
Una red WAN es un conjunto de redes
interconectadas cuya extensión geográfica es
ilimitada.
El término Ethernet se refiere a la familia de productos de red de área local (LAN)

específicamente comprendidos por el estándar IEEE 802.3. Este estándar utiliza un
algoritmo de acceso al medio compartido llamado CSMA/CD Carrier Sense Multiple Access
with Collision Detection por sus siglas en inglés (o Acceso múltiple por detección de
portadora con detección de colisiones, en español).
Esto quiere decir que cada dispositivo primero determina si el canal está disponible para
ser utilizado y si la información que se va a extraer también lo está, antes de que se
empiece a transmitir. Una vez que lo hace, busca detectar las colisiones presentadas
indicando que hay un error de transmisión.
Protocolo CSMA / CD
1 Escucha si el canal está libre.
2 Transmite y escucha
3 Si lo transmitido a lo escuchado colisión.
Si ha existido colisión, el equipo transmisor envía una señal para indicar que los
4 datos transmitidos han sido erróneos.
Comienzo del ciclo hasta recibir la señal de confirmación por parte de la estación
5 receptora.
Tabla 1. Protocolo CSMA/CD

5
Existen 3 tipos de Ethernet. La diferencia entre cada uno de ellos se encuentra en tres
características de implementación específicas:
La tasa de transferencia de datos en Mb/s.

El método de señalamiento utilizado.
La máxima longitud del segmento de cable (medida en metros) desde el tipo de
medio.
Los tipos de Ethernet son:
Ethernet
Fast Ethernet
Gigabit Ethernet
En la siguiente tabla se resumen los estándares IEEE que aplican para cada tipo de Ethernet.
Tipo de Estándar Descripción del estándar

Ethernet IEEE
El estándar IEEE para Ethernet en banda base a 1

1BASE-5 Mb/s sobre cable de par trenzado a una distancia
máxima de 250 m.
Ethernet 10BASE-5 Mb/s sobre cable coaxial de 50 Ω (ohm) troncal y
AUI (Attachment Unit Interface) de cable par
trenzado a una distancia máxima de 500 m.
10BASE-2 Mb/s sobre cable coaxial delgado de 50 Ω con una
distancia máxima de 185 m.
6
El estándar IEEE para Ethernet en banda ancha a 10

10BROAD-36 Mb/s sobre cable coaxial de banda ancha de 75 Ω
con una distancia máxima de 3600 m.
Mb/s sobre cable par trenzado sin blindaje
(Unshielded Twisted Pair o UTP) siguiendo una
10BASE-T
topología de cableado horizontal en forma de
estrella, con una distancia máxima de 100 m desde
una estación a un hub.
10BASE-F Mb/s sobre fibra óptica con una distancia máxima
de 2000 m.

100BASE-TX Mb/s sobre dos pares (cada uno de los pares de
categoría 5 o superior) de cable UTP o dos pares de
cable STP.
100BASE-T4 Mb/s sobre 4 pares de cable UTP de categoría 3 (o
Fast superior).
Ethernet
100BASE-FX Mb/s sobre un sistema de cableado de dos fibras
ópticas de 62.5/125 μm (micrómetros).
100BASE-T2 Mb/s sobre 2 pares de categoría 3 (o superior) de
cable UTP.

Gigabit Mb/s (1 Gb/s) sobre 2 fibras multimodo (50/125 μm
1000BASE-SX
Ethernet o 62.5/125 μm) de cableado de fibra óptica.
7

Mb/s (1 Gb/s) sobre 2 fibras monomodo o
1000BASE-LX
multimodo (50/125 μm or 62.5/125 μm) de
cableado de fibra óptica.
Mb/s (1 Gb/s) sobre cableado de cobre blindado
1000BASE-CX
balanceado de 150 Ω. Este es un cable especial con
una longitud máxima de 25 m.
1000BASE-T Mb/s (1 Gb/s) sobre 4 pares de categoría 5 o
superior de cable UTP, con una distancia máxima de
cableado de 100 m.
Tabla 2. Estándares IEEE Ethernet.
Protocolos de red
Los protocolos son mecanismos creados para la prevención y/o resolución de problemas
que puedan presentarse entre las diversas estaciones de trabajo, equipos de cómputo o
dispositivos que comparten tanto el sistema de transmisión ordenadamente, como el origen
y destino de los paquetes de información.
Protocolo TCP/IP
TCP/IP utiliza paquetes cuyo tamaño máximo es de 64 kilobytes. En realidad, el tamaño
máximo que permite una red Ethernet es de 1500 bytes, ante ello TCP/IP se limita a esos
1500 bytes en una red LAN o Ethernet.
8
¿Sabías que?
Toda red a nivel mundial que se encuentre
interconectada vía TCP/IP conforma una sola
red llamada internet.
¿Por qué el nombre de TCP/IP?
TCP es una capa de control por encima del protocolo IP, que garantiza la transmisión de los
datos. El protocolo IP es superpuesto al protocolo ubicado por debajo y que depende
directamente del hardware, como lo es Ethernet.
Modelo de capas
Nivel Ordenador 1 Ordenador 2 Envía
5 Nivel de aplicaciones Aplicaciones Nivel de aplicaciones

4 Nivel de transportes TCP, UDP Nivel de transportes
3 Nivel de red IP Nivel de red
2 Nivel de enlace de datos Ethernet, FDDI, RDSI Nivel de enlace de datos
1 Nivel físco Cable, fibra óptica, etc. Nivel físco
Recibe
Transmisión de datos
Tabla 3. Modelo simplificado de capas.
9
TCP/IP es una familia de protocolos con diversas prestaciones. En la siguiente tabla

encontrarás los servicios más utilizados e importantes:
Servicio Descripción
Es un servicio encargado de asegurar el orden de la transmisión y

está orientado a la conexión.
TCP
Desde el punto de vista de las aplicaciones, se encarga de que el
(Transmission Control Protocol)
caudal de datos llegue completo y ordenado hasta la computadora
remota.
Es un servicio no asegurado y sin conexión.

Crea paquetes por aplicación.
UDP
El orden de llegada y la recepción no está garantizado.
(User Datagram Protocol)
Sirve para aplicaciones que transmiten datos y no pueden esperar
la respuesta de la recepción.
ICMP No puede ser empleado por el usuario, ya que es un servicio

(Internet Control Message encargado de transmitir errores y de controlar las computadoras
Protocol) que intercambian datos.
IGMP Controla el comportamiento de las computadoras utilizando

(Internet Group IP-Multicast.
Management Protocol) Envía a todas ellas órdenes simultáneas.
Tabla 4. Protocolos de red.
Protocolo OSI/ISO
Este protocolo tiene como función emplear un conjunto de normas ISO para la
comunicación, basadas en un lineamiento estructural para el intercambio de información
entre computadoras, terminales y redes (modelo de capas OSI).
10
¿Sabías que?
OSI son las siglas de Open System Interconnection
y en español significa interconexión de sistemas
abiertos.
ISO son las siglas de International Organization for

Standardization y en español significa Organización
Internacional de Normalización o Estandarización.
Las normas se aplican para asegurar la calidad,

seguridad y eficiencia de productos y servicios.
En la siguiente tabla se muestra la descripción de algunos de los protocolos de

comunicación más utilizados.
Servicio Descripción
Si se quieren comunicar dos o más computadoras es

necesario que cada una tenga asignada su dirección IP,
pero debido a la dificultad para recordar números
extensos, en su lugar se emplean nombres con
DNS significado para los usuarios.
(Domain Name
System) Para utilizar nombres, es necesario realizar un proceso
de traducción de nombre, y el protocolo DNS es el
encargado de realizar dicha interpretación.
Figura 4. Domain
Name System.
11
Una de las principales necesidades que se

presenta en una red de computadoras es la
transferencia de archivos. El protocolo FTP
FTP permite realizar diversas operaciones con ellos,
(File Transfer como su envío, recepción, acceso, modificación
Protocol) y eliminación, ya que este trabaja orientado a la
arquitectura cliente-servidor, con lo cual se
Figura 5. File
pueden realizar todas las operaciones desde el Transfer Protocol.
servidor al cliente y de forma inversa.
El protocolo HTTP funciona bajo el esquema de

HTTP
solicitud hacia el servidor para poder mostrar
(Hypertext
una página web ubicada en este y dar respuesta
Transfer
Protocol)
al cliente con el despliegue de la información Figura 6. Hypertext
solicitada. Transfer Protocol.
Barceló et al. (2004), indican que el protocolo

SMTP SMTP “proporciona la funcionalidad necesaria
(Simple Mail para conseguir una transferencia fiable y
Transfer eficiente de mensajes de correo entre
Protocol) ordenadores que actúan como oficina de Mike Tom
correos” (p. 244). Envia Recibe
Figura 7. Simple Mail
Transfer Protocol.
POP3
o
SMTP IMAP
POP3 SMTP
Permite recibir mensajes de correo electrónico
(Post Office
desde un servidor de e-mail.
Protocol)
Figura 8. Post Office

Protocol.
Tabla 5. Protocolos de comunicación.

12
Topologías
Una topología prácticamente define la estructura que tendrá una red y para ello se definen
de manera general dos tipos: físicas y lógicas.
Concepto clave
Topología física: hace referencia al patrón o estructura
física que forman los nodos que se conectan en la red,
sin tener la necesidad de especificar el método de
conectividad, el tipo de dispositivo o las direcciones de
dicha red.
Topología lógica: está relacionada con los datos, es

decir, con la forma en que estos son convertidos en un
determinado formato de trama y la manera en que los
pulsos eléctricos son transmitidos a través del medio de
comunicación.
Concepto clave
“En la terminología de las redes, a cada computadora (PC
u otras clases de computadora) conectada en la red se le
conoce con el nombre de nodo (node)” (Hillar, 2009,
p.57).
En las redes LAN, las topologías físicas más comunes a utilizar son:
Topología en estrella
Las computadoras o estaciones de trabajo se comunican entre sí por medio de un nodo o
servidor central de la red, al cual se conectan. Este servidor administra los recursos de la
red y los asigna según se le soliciten.
13
Figura 9. Topología de red en estrella.
Topología en anillo
Las computadoras o estaciones de trabajo se conectan entre sí con su vecino por medio de
una transmisión unidireccional, lo cual interrumpe la red de manera general en caso de
presentarse un fallo en la misma.
Token Ring es un ejemplo de esta topología de red, normada por el estándar IEEE 802.5.
Figura 10. Topología de red en anillo.
14
¿Sabías que?
Una red token ring es una topología de red de
área local (LAN) que envía datos en una
dirección a través de un número de ubicaciones
especificado utilizando un testigo.
El testigo es el símbolo de autorización para el

control de la línea de transmisión. Este testigo
permite a cualquier estación emisora de la red
(anillo) enviar datos cuando llega el testigo a esa
ubicación. (IBM Knowledge Center)
Topología en bus
Las computadoras y dispositivos se encuentran conectados a la red en un mismo canal (red
troncal) o enlace físico (un cable o un router). A este tipo de topología también se le conoce
como topología multipunto.
El funcionamiento de este tipo de red es sencillo, pero susceptible a problemas de tráfico de

información o daños físicos en el cable.
Figura 11. Topología de red en bus.
15
Topología mixta o híbrida

En este caso la conexión de las computadoras y dispositivos a la red se realiza mezclando
algunas otras topologías.
Las topologías mixtas más frecuentes a utilizar son:
Estrella–bus
Estrella–anillo
Figura 12. Topología de red mixta o híbrida.
Tipos de enlaces
Existen varios tipos de enlaces de comunicación en una red LAN que a pesar de ser
estándares establecidos hace ya algunas décadas, aún son empleados para diversos tipos
de aplicaciones industriales debido a que proporcionan una intercomunicación sencilla, su
incorporación a los equipos y dispositivos es semiestandarizada y permiten una robusta
adaptación a diversas aplicaciones.
16
Estos estándares de comunicación son:
Punto a punto
RS-232
Multipunto
RS-422/485
Enlaces punto a punto

Este tipo de enlaces consisten en la conexión únicamente de dos estaciones en circuitos
conmutados que pueden ser dúplex o semidúplex.
Nota
Símplex: únicamente permite la transmisión de la
información en un solo sentido.
Dúplex: cuando 2 equipos pueden transmitir y recibir
información de manera simultánea.
Semidúplex: el envío de la información es bidireccional
pero no simultáneo, sólo un equipo transmite a la vez.
Full-duplex: Se puede enviar la señal en dos direcciones
y de forma simultánea.
Comunicación RS-232
Fue diseñada para comunicaciones punto a punto.

Su nombre actual es EIA/TIA-232-E, las siglas son para dar crédito a la organización que
definió este estándar (EIA – Electronics Industry Association y TIA – Telecommunication
Industry Association). La descripción que define este estándar es: interfaz entre equipos
terminales de datos y equipos de terminación de circuito de datos empleando intercambio
de datos binarios tipo serie.
17
Esto significa que la comunicación estándar ofrecida se lleva a cabo entre los equipos
terminales de datos (DTE) y los equipos de comunicación o de terminación de circuito de
datos (DCE).
DTE se refiere a los equipos de cómputo o a un autómata programable, que

generan y controlan los datos a transmitir.
DCE se refiere al dispositivo periférico que se encarga de recibir los datos.
En este tipo de comunicación se encuentran dispositivos como módems, impresoras,

computadoras o fax.
Dirección de los datos
DCE DCE
RS-232 RS-232
DTE Módem Módem DTE
Figura 13. Enlace RS-232 entre un DTE y un DCE.
Enlaces multipunto
A diferencia del enlace punto a punto, este tipo de enlace conecta más de dos estaciones a
la vez sobre la misma línea física de transmisión.
Comunicación RS-422/485
Este tipo de enlace permite la conexión de varios dispositivos sobre el mismo bus y a esto
se le conoce como enlace punto-multipunto.
Sus principales características son:
Pueden trabajar con señales digitales cuyo voltaje es balanceado o diferencial.

Mejoran la velocidad de la transmisión.
18
Tienen inmunidad contra ruido o interferencia.

Permiten tener mayor longitud de conexión y conexiones multipunto.
Se requieren para su conexión dos líneas de cable par trenzado para cada señal.
Este sistema de transmisión es uno de los más utilizados en comunicaciones industriales.
Estación 1 Estación 2
Nodo
Repartidor
Línea
principal
Estación Nodo Nodo
central Repartidor Repartidor
Estación 2
Figura 14. Enlace multipunto.
Algunas de las aplicaciones del enlace multipunto son:
Conexión de puntos de venta en supermercados.

Enlace de dispositivos industriales como drivers de motores, electroválvulas e
incluso en los asientos de pasajeros de los aviones.
RS422 y RS485 son muy similares en sus características con lo que respecta a la definición
de líneas de control y datos, pero su principal diferencia está en que RS485 brinda una
funcionalidad mayor, permite desde 32 hasta 255 nodos en la misma red e incluso puede
ejercer la función de multimaestro, en otras palabras, un emisor de la transmisión hacia los
demás. Por otra parte, RS422 solo permite una comunicación multipunto; en otras palabras,
existe un emisor y máximo 10 receptores.
19
En esta tabla se muestran las principales características de ambos estándares.
Especificaciones RS485 RS422
Número total de emisores y

32 (receptores o emisores) 1 emisor, 10 receptores
receptores en una línea
Longitud máxima de cable 1200 metros 1200 metros
Velocidad de transferencia 10 Mb/s 100 Kb/s

de datos máxima
Tabla 6. Estándar RS422 vs. RS485.
Tecnologías actuales
Las primeras redes solo podían intercambiar información con algunos sistemas
informáticos conectados. Hasta hace no mucho, cada servicio de redes de teléfono, radio o
televisión necesitaba una red independiente para cada uno, con diferente tecnología y
canales para el envío de datos. En pocas palabras, eran redes que no se podían comunicar
entre sí. Pero en los últimos años, con la constante evolución tecnológica, se logró
consolidarlas en una sola.
Concepto clave
La red convergente es la consolidación de los diferentes
tipos de redes y de distintos medios de transmisión, en
una sola.
Las redes convergentes transmiten datos haciendo uso

del mismo canal de comunicación y estructura de red,
por lo tanto son capaces de transmitir voz, video, texto y
gráficos.
20
Este tipo de redes utilizan los mismos acuerdos, estándares y reglas de implementación en
su infraestructura para poder ser usadas por cualquier tipo de dispositivos actuales como
laptops, PCs, televisiones, celulares, dispositivos móviles, etc.
Redes convergentes
Dispositivos Regla
Acuerdo
Medio Estandar Mensaje
Red Mensaje
Medio convergente
Dispositivos
Medio
Mensaje
Una sola red

Dispositivos
Varios dispositivos
Figura 15. Representación gráfica de una red convergente.
Medios de transmisión
Los medios de transmisión, como su nombre lo dice, son el canal por el cual los datos se
transfieren en la red. Para su diseño e implementación es importante seleccionar los
recursos adecuados y además considerar aspectos económicos, limitaciones o ventajas, la
cantidad de información a transmitir, su eficiencia, rapidez, etc.
Los medios de transmisión se clasifican en 2 tipos:

21
Medios guiados: los datos se transmiten mediante un canal físico (por medio de
cables), los cuales pueden ser de cobre o de fibra óptica y difunden una señal ya
sea eléctrica u óptica.
Medios no guiados: son utilizados por las redes inalámbricas y viajan a través del
aire por medio de distintas ondas.
Algunos ejemplos de medios guiados son:
Par trenzado
Está formado por cuatro pares de cobre trenzados, siendo en total ocho cables. Es ocupado
en la telefonía, sencillo de instalar y de bajo costo. Existen dos tipos de cables de par
trenzado: el UTP y el STP.
Cable UTP
Es el más usado en redes LAN.
Es el cable de transmisión más barato.
Se ensambla con el conector RJ-45.
No incorpora ningún elemento para protección contra el ruido.
Cubre una longitud máxima de 100 m.
Cable STP:
Reduce las interferencias.
Es más costoso y tiene mayor dificultad de instalación que el UTP.
No es muy utilizado.
Cubre una longitud de hasta 500 m.
22
Figura 16. Assorted twisted colours - MM (Ruud Van Eck, 2016).
Usos del cable STP:
En redes LAN
En topologías de estrella con hub (debido a su tipo de conector).
Cable coaxial
Está compuesto por un cable de cobre central, recubierto por material aislante.
Actualmente ya no es utilizado y no se recomienda su uso; en caso de que fuera
ocupado se limitaría a las topologías de anillo y bus.
23
Figura 17. Coaxial digital cable (Home Cinema Pictures, 2011).
El cable coaxial requiere conectores de tipo BNC, pero como se puede conectar
directamente a una tarjeta de red, se debe emplear específicamente el conector T-BNC.
Figura 18. BNC-F - BNC-M - BNC-F (Karl-Martin Skontorp, 2007).
24
Usos del cable coaxial:
Lo emplean los proveedores del servicio de cable para ofrecer acceso a internet.
Fibra óptica
Este cable alcanza mayores distancias que los anteriores y posee mayor inmunidad al ruido,
cuenta con un centro de vidrio, cristal o plástico y propaga señales ópticas (de luz) en lugar
de eléctricas, como lo hacen el par trenzado o el coaxial.
La fibra óptica tiene un mayor ancho de banda y más velocidad de transmisión, sin
embargo, también es el más costoso de los tres cables.
Algunos de los conectores para este cable son SC, ST y MT-RJ.
Figura 19. Cable SC de fibra óptica. Figura 20. Cable ST de fibra óptica.
Usos de la fibra óptica:

En redes LAN y WAN
En distancias mayores a 100 m
25
Figura 21. Fibre optique (LL Twistiti, 2007).
Algunos ejemplos de medios no guiados son:
Ondas de radio
Pueden viajar largas distancias.

Atraviesan los edificios sin mayor problema.
Viajan en todas direcciones desde el emisor.
Figura 22. Ondas de radio.
26
Ondas de microondas
Viajan en línea recta.

No atraviesan con facilidad los obstáculos.
Se requieren antenas repetidoras para grandes distancias.
Son utilizadas en redes LAN y wifi.
Figura 23. Microondas.
Ondas infrarrojas
De corto alcance.
No atraviesan obstáculos sólidos.
Utilizadas en controles remotos.
27
Figura 24. Leap motion. With infrared goodness

(Ken Hawkins, 2013).
Dispositivos actuales
Para implementar una red es muy importante tomar en cuenta la elección del hardware
adecuado, acorde a las características y necesidades requeridas. El hardware de red
depende entre otras cosas de la cobertura geográfica que se desea abarcar.
Servidores
Son computadoras con características de hardware superiores a una computadora

personal, cuentan con mayor memoria, velocidad de procesamiento, medios de
almacenamiento, etc. Se fabrican para soportar un número elevado de transacciones y dar
servicio a muchos usuarios, por ello tienen un costo superior.
Estos servidores son los que proporcionan los recursos a los equipos conectados en un
modelo cliente-servidor. En las redes organizacionales LAN es común encontrar uno o
varios de ellos.
28
Figura 25. Servidor.
Estaciones de trabajo
Son equipos de cómputo con características de tipo estándar y cuyo trabajo se realiza bajo
el enfoque de cliente-servidor, las cuales funcionan como clientes (solicitan acceso y
servicios a los servidores).
En una red de computadoras, todas las personas que forman parte de ella utilizan
computadoras de tipo estación de trabajo y sólo los administradores de red o personal
autorizado tienen acceso completo al servidor o servidores para llevar a cabo las tareas de
administración y mantenimiento.
29
Figura 26. Thin client (Chathura W, 2009).
Repetidor
Este dispositivo permite extender la señal de la red, es decir, la toma, la intensifica y después
la envía para aumentar su cobertura. Los repetidores se debe utilizar cuando una señal está
débil debido a que ha alcanzado su nivel máximo. Existen repetidores de señal por cable y
por señales inalámbricas.
Un repetidor no analiza ni interpreta datos, solo toma la señal por cable o antena, la reenvía
hacia otro lado y la repite. Por ejemplo, si la señal de un edificio de 10 pisos se está
desvaneciendo en el quinto piso, es necesario utilizar uno de estos dispositivos para que
intensifique la señal en los pisos superiores.
Figura 27. Repetidor.
30
Concentrador o hub
Este dispositivo también tiene la función de reenviar la señal, pero el hub cuenta con
distintos puertos para conectar varios nodos en una red, por lo que tiene la capacidad de
repetir en múltiples direcciones, a diferencia del repetidor, que lo hace en una sola dirección.
Por otra parte, la transmisión se considera lenta debido a que envía la señal a todos los
nodos conectados.
Figura 28. Concentrador o hub.
El hub no tiene procesos de filtrado ni interpreta la información, solo la repite a todos sus
nodos, que pueden ser de 2 hasta n conectores. Si un dato llega a un puerto, este es repetido
a todos los demás sin controlar el tráfico de datos.
Switch
Este dispositivo ha reemplazado al hub, pues segmenta la red y regula el tráfico de envío de
información a través de los puertos, por lo tanto, conmuta paquetes de datos. Tiene además
una velocidad de transferencia mayor a la del hub, debido a que la información solo es
transmitida a un nodo en concreto.
31
Todas las características anteriores hacen que un switch sea más eficiente que un hub,
reemplazándolo completamente y actualmente es el dispositivo más utilizado en redes. LAN.
Figura 29. TP-Link TL-SG108PE PoE switch (R. Webbe, 2018).
Cuando un paquete es enviado de un nodo a otro, el switch lo envía solamente hacia el nodo
correspondiente y no a todos como lo hace el hub, logrando así privacidad entre ellos.
Router
Este dispositivo une redes (las conecta y las diferencia), además elige la ruta más corta para
mandar un paquete desde su origen hasta su destino.
Figura 30. Router.
32
Generalmente se utilizan para conectar una red LAN con una WAN.
Tarjeta de red
Existen tarjetas para redes alámbricas e inalámbricas:
NIC (Network Information Center) para redes alámbricas. Los dispositivos que
deseen conectarse a una red a través de cable deben tener una tarjeta de este tipo,
pues es la que convierte las señales eléctricas en 0 y 1 (binario) para ser
entendidas por el sistema. Es en esta tarjeta donde se debe conectar el cable de
red.
Figura 31. PackshotCreator -14 (Creative Tools, 2010).
WNIC (Wireless Network Interface Controller) para redes inalámbricas. Es el

equivalente al NIC, pero con la diferencia de que este tipo de tarjeta tiene integrada
una antena receptora y emisora de las ondas electromagnéticas que se comunica
directamente con el access point en redes inalámbricas.
33
Figura 32. WNIC. Small and Cute--Linksys Wireless-G card (Kelly The Deluded, 2007).
Access point
La función de este dispositivo es permitir que algún dispositivo dentro de su alcance pueda
comunicarse con el resto de la red. Posibilita la incorporación a la red de dispositivos
inalámbricos, para así extender la cobertura de la misma. Se puede decir que es el
equivalente a un switch, pero inalámbrico.
Figura 33. DSC_0028 (Clow, D., 2010).
34
En resumen
Las redes LAN son un medio necesario para la transmisión de datos dentro de áreas físicas
de un tamaño reducido geográficamente.
Se debe determinar la topología de la red y la infraestructura de la misma, es decir,

seleccionar los dispositivos adecuados y medios de transmisión bajo los estándares y
protocolos de comunicación establecidos, dependiendo de las necesidades a cubrir para
poder transmitir dicha información.
Las redes LAN unidas por los routers, pueden usar dentro de su estructura switches, hubs,
repetidores, etc., dependiendo de la necesidad interna. Por ejemplo: algunas redes LAN
pueden hacer uso de switches o hubs para interconectar equipos y si se quiere unir esta red
con otra, es necesario el uso del router.
Para finalizar, te invito a consultar el siguiente glosario sobre tipologías de redes.
Glosario de redes
R
REDES CON CANALES O MEDIOS GUIADOS. Redes que
utilizan algún medio específico para realizar la
conexión. Las más comunes son cableadas, aunque
también es posible que se ocupe algún método que
lo sustituya.
REDES CON MEDIOS CABLEADOS. Existe una gran

cantidad de medios cableados, entre los que se
encuentran “el cable par, par trenzado, coaxial, fibra
óptica” (Andréu, 2011, p. 24) como los más
comunes.
35
REDES CON MEDIOS NO CABLEADOS. De acuerdo con

Andréu (2011) “estas redes usan medios distintos
poco comunes como las tuberías de gas” (p. 30).
Redes con canales, o medios no guiados, o
inalámbricos. Redes con mayor crecimiento que
pueden conectarse utilizando ondas de radio,
sistemas infrarrojos, microondas, satelital, láser, etc.
REDES PRIVADAS. Redes que pertenecen a una

organización, la cual no permite el acceso ni
comparte recursos con equipos que no estén
considerados como autorizados dentro de su red.
REDES PÚBLICAS. Redes que permiten la integración

o el acceso, ya sea de forma gratuita o a través del
pago de algún servicio. Un ejemplo de red pública es
internet.
Redes simples. Dordoigne y Atelin (2006) comentan
que este modo emplea un sentido unívoco de
transferencia de información, ya que para un solo
emisor corresponde un número n de receptores, por
lo que esta red es poco costosa.
REDES SEMIDÚPLEX. Black (1987) especifica que: “la

transmisión semidúplex permite el movimiento de
datos a través de la línea en ambas direcciones, pero
no simultáneamente” (p. 38).
REDES DÚPLEX. Redes que transmiten en ambas

direcciones y de forma simultánea; por esta razón
son las más eficientes al permitir que un dispositivo
de red sea emisor y receptor al mismo tiempo. La
desventaja es su elevado costo. También se les
conoce como Full-duplex.
36
REDES TIPO TERRESTRE. Redes que tienen como

principal característica hacer uso de la tierra para
poder enviar y recibir información.
Redes tipo satélite. Redes que utilizan los satélites
como elementos intermediarios para enviar y recibir
información.
REDES TIPO CELULAR. Redes que inicialmente se

concibieron solo para enviar y recibir voz, pero que
actualmente transmiten cualquier tipo de dato,
además de ser una de las redes con mayor
crecimiento, al conectarse desde un dispositivo
móvil a una red. Las redes celulares han
evolucionado a partir de tres generaciones: la
generación 1 sólo permite usar la voz y su sistema
es analógico. La generación 2, al igual que la
anterior, permite únicamente el uso de la voz,
aunque su sistema es digital. Por último, la
generación 3 es digital y admite el uso tanto de voz
como de datos.
REDES TIPO WIRELESS. Término aplicable a las redes

que emplean la tecnología Wi-Fi, abreviatura del
inglés Wireless Fidelity. Este tipo de redes sirven
para la interconexión de enlaces de microondas en
lugar de cables.
REDES TIPO INFRARED. De acuerdo con Andréu

(2011) estas “son redes que necesitan sincronizar el
emisor y el receptor. Es imprescindible que puedan
«verse», no suelen exceder de 10 a 15 m.” (p. 26).
REDES PUNTO A PUNTO (P2P). Redes de transferencia
37
y compartición de archivos, donde las

computadoras desempeñan funciones de servidor y
cliente de forma simultánea, por lo que todas tienen
un mismo nivel de servicio y acceso a recursos.
Generalmente son abiertas pero también muy
inseguras. Ejemplos de este tipo de redes son Ares y
Emule.
REDES CLIENTE-SERVIDOR. Redes con una

configuración que permite poner en marcha uno o
más servidores y una o más estaciones de trabajo,
los cuales desempeñan el papel de clientes al utilizar
los servicios proporcionados por los servidores.
Este tipo de redes es muy común en las
organizaciones más importantes.
REDES CLIENTE-COLA-CLIENTE. Andréu (2011)

menciona que en este tipo de redes es necesario
formarse a esperar “turno en servidores o en
periféricos lentos o saturados. Es muy parecida a la
estructura P2P, ya que todos los terminales son
clientes, y el servidor actúa como una cola,
asignando las prioridades y coordinando los turnos”
(p. 27).
REDES POR TECNOLOGÍA DE CONMUTACIÓN. Domingo,

et al. (2003) indica que por “conmutación debe
entenderse el proceso empleado para comunicar a
un usuario o equipo con otro, mediante una
infraestructura de comunicaciones común, para la
transferencia de información” (p 65).
38
CR ÉDITOS:
Autor: Ricardo Ruíz Martínez

© UVEG. Derechos reservados. El contenido de este formato está sujeto a las disposiciones aplicables en materia de Propiedad
Intelectual, por lo que no puede ser distribuido, ni transmitido, parcial o totalmente mediante cualquier medio, método o sistema
impreso, electrónico, magnético, incluyendo el fotocopiado, la fotografía, la grabación o un sistema de recuperación de la información,
sin la autorización por escrito de la Universidad Virtual del Estado de Guanajuato. Algunos recursos visuales y/o audiovisuales fueron
tomados total y/o parcialmente de Flickr, Pixabay y Unsplash.
R E FER EN CI AS
Andréu, J. (2011). 1 redes locales de datos. En Redes locales [Versión en línea]. Madrid, España: Editex. Recuperado el 17 de mayo de
2020 de
https://books.google.com.mx/books?id=Tqz4m-j2mtAC&printsec=frontcover&dq=redes+locales+Joaqu%C3%ADn+Andreu&hl=es&ei=H
TGnTrrfNI7rgQfhl-gX&sa=X&oi=book_result&ct=result#v=onepage&q&f=false
Barceló, J.M. et al. (2004). 19.2. El SMTP. En Redes de computadoras [Versión online]. Barcelona, España: UOC. Recuperado el 17 de
mayo de 2020 de
https://www.andaluciaesdigital.es/c/document_library/get_file?uuid=99db7a0d-06fc-4228-9a10-668ce46ce170&groupId=20195
Black, U. (1987). Redes de transmisión de datos y proceso distribuido [Versión en línea] (E. Echave-Sustaeta, Trad.). Madrid, España:
Díaz de Santos. Recuperado el 17 de mayo de 2020 de
https://books.google.com.mx/books?id=DvzNmdo7Ef4C&printsec=frontcover&dq=Redes+de+transmisi%C3%B3n+de+datos+y+proces
o+distribuido+%2B+Black&hl=es&ei=e9WuTsf6IMWtiALw_JTtCg&sa=X&oi=book_result&ct=result&resnum=1&ved=0CDIQ6AEwAA#v=
onepage&q&f=false
Domingo, J. et al. (2003). Comunicaciones en el entorno industrial [Versión en línea]. Barcelona, España: UOC. Recuperado el 17 de
mayo de 2020 de
https://books.google.com.mx/books?id=IAAK4pQpaK0C&pg=PA20&dq=redes+pan&hl=es&ei=BX2pTte1EqTosQLnz_nSDw&sa=X&oi=b
ook_result&ct=result&resnum=6&ved=0CEYQ6AEwBQ#v=snippet&q=redes%20man&f=false
Dordoigne, J. y Atelin, P. (2006). Redes Informáticas. Conceptos Fundamentales. Normas, Arquitectura, Modelo OSI, TCP/IP, Ethernet,
Wi-Fi… [Versión en línea] Barcelona, España: ENI. Recuperado el 17 de mayo de 2020 de
https://books.google.com.mx/books?id=7eu6qwjNam8C&pg=PT449&dq=Redes+inform%C3%A1ticas+conceptos+fundamentales+%2B
+Dordoigne&hl=es&ei=gDanToyAKozogQeXwfwM&sa=X&oi=book_result&ct=result&resnum=2&ved=0CDoQ6AEwAQ#v=onepage&q&f=
false
IBM Knowledge Center. (s.f.). Redes Token Ring [Página web]. Recuperada el 17 de mayo de 2020 de
https://www.ibm.com/support/knowledgecenter/es/ssw_ibm_i_73/rzajt/rzajttrncon.htm
Hillar, G. (2009). Redes: diseño, actualización y reparación. Argentina: Editorial Hispano Americana HASA. Recuperado de la base de
datos elibrocatedra. (10337681)
39
R E FER EN CI A DE IMÁGENES
ChathuraW. (31 de agosto, 2009). Thin Client. Recuperada el 08 de mayo de 2020 de

https://www.flickr.com/photos/chathuraw/3907478452/in/photolist-6XhRd9-9qMbFC-68CtWm-otu8m9-abhKDz-5Xnd1G-5QV7kB-
a3zVtP-9d9QV-68GcF2-A2318-a7SxSU-6gdJxw-4SWxqz-pXBZBt-cBtpUo-5QZoKm-do2MPo-541T5d-dvPDZ9-piiJPF-5sC5ck-37eaR2-
c1EJaQ-eRpL7-dagy18-9zpRoM-5QZows-9oEtSs-4k5h8A-76aRy3-EQq8z-7GZb7i-7MFi3u-8kYzNr-5AZeky-66rmRi-5xBDN-
c1EJAf-62tZmu-jjoezf-53u9gu-4vS4zf-8KbV75-92ESbU-bn7edW-5F9VHb-58WVdN-adiCH-bE1Kh6 (publicada bajo licencia Creative
Commons 2.0 Generics, de acuerdo con https://creativecommons.org/licenses/by-nc-nd/2.0/).
Clow, D. (08 de abril, 2010). DSC_0028. Recuperada el 22 de mayo de 2020 de https://www.flickr.com/photos/davidclow/4503161442/
in/photolist-9nAADs-9nxyXF-6bps46-4AfUVo-4AfXRs-4AfXh3-4AfXNE-4AfXe7-4AbChT-4AbCkT-cXSJwG-6QP1Pv-oZGd1w-4AbGaM-
Fq49aD-Vh4uG8-7RSCU2-7RVTVU-7RSCEP-7RVT1w-7RVT67-8gtyVF (publicada bajo licencia Creative Commons 2.0 Generics, de
acuerdo con https://creativecommons.org/licenses/by-nc/2.0/).
Creative Tools. (3 de febrero de 2010). PackshotCreator -14. Recuperada el 08 de mayo de 2020 de https://www.flickr.com/photos/
creative_tools/4328695566/in/photolist-6uo1y-X5sm8-4SZCaM-wxxvk-5h6pHe-rY1obT-2rde92-wxxpf-rVTPTw-
rXYqJu-21MTFR3-9vSs1t-7AvGob-2oR9CK-6uo16-wxxkL-wxxJN-6unWF-6unY6-4ehN1i-wxxB4-wxxFb-wxxPM-rXXCHb-rVTPGQ-
m3C1i-rDHA9z-r2e3CX-r2fL6e-rFtja7-rY2fze-6unYu-rFBXzU-8Kb71N-rVMDXG-r2hFmR-rFCPLK-rY2bSK-r25eG9-rFJF6r-rFuNsN-rY6VHk-
r2ivKV-rVTMEy-rY5TWB-r25NE3-rY1Men-r22gh9-rDMdxR-rFAEYC (publicada bajo licencia Creative Commons 2.0 Generics, de acuerdo
con https://creativecommons.org/licenses/by/2.0/).
Eck, R van. (11 de abril, 2016). Assorted twisted colours - MM. Recuperada el 08 de mayo de 2020 de
https://www.flickr.com/photos/blechdach/26300307781/in/photolist-G54Xdr-dvpbo7-uari6C-Y6nwUN-ArYYUc-ZfbtWx-5PrDJJ-
sdBG9U-2iwoPKo-9VhaWN-kgkL8y-5UYBZ4-9NDvLH-6fNCyF-265n25s-9NEwpU-6fSSyE-9NGabs-aRyqJF-6fSXcE-6fSNKq-NyMorG-
Aiud1x-qnhtVT-4s879p-24T7Rti-WuwWyU-62ZFYq-qCz4ZS-Let5Cr-5epc6K-7yH24u-WJ7L6V-ZxvnXw-EPRAue-9NKJWL-9NGBho-
S3mEdi-9NH11D-bepTX-XY6qax-C8sUZv-7yGZz9-SEG81X-5HwZ1W-mvgMwF-6fSNBA-23k26Yc-83A6nx-6fNFPt (publicada bajo
licencia Creative Commons 2.0 Generics, de acuerdo con https://creativecommons.org/licenses/by-nc-nd/2.0/).
Hawkins, K. (03 de septiembre, 2013). Leap motion. With infrared goodness. Recuperada el 17 de mayo de 2020 de https://
www.flickr.com/photos/khawkins04/9661632139/in/photolist-fHLoCt-29boqwW-5hygTA-5i8ZAA-NLsEfi-7S5R2Z-J6i6dD-7QR7pg-
efbhex-6LejBt-27TJCXW-8gUqgG-5hJXtC-5hJXrd-dUA8ZC-5i4DBD-FSEFtV-2eztzpX-6NToDV-cjf8xs-9gZpgw-5m5PjW-obyj7o-RJDtVD-
caR8tq-89vAGe-5hPBJY-5jjYwD-5m5Pns-2fv4Nvv-7SBYUk-7DHi3k-7VDifk-au2jhs-cjhDRh-5htVfK-26Z3PRA-5Xbgm2-
L8jKoG-5m5PwE-5i4DMz-5i8YQA-6NXPb9-5m1xre-R3vwCB-sWmQ4-JTJAwu-daHxyK-GvJQQa-mCPCtX (publicada bajo licencia
Creative Commons 2.0 Generics, de acuerdo con https://creativecommons.org/licenses/by/2.0/).
Home Cinema Pictures. (6 de abril, 2011). Coaxial Cable. Recuperada el 08 de mayo de 2020 de
https://www.flickr.com/photos/home-cinema-pictures/5595726420/in/photolist-9wtyvJ-e31Xd5-MYfmbv-HJtH7b-2g5WKCs-
MkskEM-81eJfN-2hrDQMS-9esHY1-7udKd3-28hotfS-b6pxV-UtNzvn-LrtLH7-JK6DPe-LetPcy-XHeZoa-JeZMUT-7k6Kmu-WA2q3C-
HsXkV9-MeC9tW-SzbzF5-2gW9TiJ-NCsKbP-FpQSu4-5rvd1E-27fLEKL-5nWn6B-23Z8bxu-5Tufug-LsihAg-bNGkqr-26MG3eF-5mZd8p-
KeSCsG-6B3mVP-cxrvBW-2iCDvtm-5Tp3d5-N8919T-nPo8zE-MeC9pC-5nCiSN-2hi8uvF-2iTYGsy-ef75uj-osyccC-bpoZBD-TLUQzh/
(publicada bajo licencia Creative Commons 2.0 Generics, de acuerdo con https://creativecommons.org/licenses/by-nc-nd/2.0/).
Kelly The Deluded. (26 de mayo, 2007). Small and Cute--Linksys Wireless-G card. Recuperada el 22 de mayo de 2020 de https://
www.flickr.com/photos/delusionary/514254182/in/photolist-MrFRq-azMqN7-68evud-8JzUe1-8GJNXK-7z4Pbt-
aep3j4-8Lt4Bs-8wXrKn-8zu65a-8UcvaF-8B34Vh-8JwUL8-8AYY2B-8AJuVt-JUrRa-8zai7J-8Ud8jH-8JzVYC-8STbrC-8Fkexg-478quB-
cMP2ky-LSdU3f-8UhwNj-8UhzqY-8SQ6HZ-68eaQL-68eaGW-8UsaEA-68fo2Y-7qdCXE-8AYVsp-ZzGFJ-2hPrMvC-7Sit3X-cA4gDm-
aTpWGt-8B34Eb-8Ud8PM-61qVxt-689YHH-8Lt2TL-aTpTWz-8UhxCU-8WpZdd-8LpZn6-aTpVmn-aTpSck-8SQ6CR (publicada bajo
licencia Creative Commons 2.0 Generics, de acuerdo con https://creativecommons.org/licenses/by-nc/2.0/).
39
LL Twistiti. (23 de octubre, 2007). Fibre optique. Recuperada el 08 de mayo de 2020 de https://www.flickr.com/photos/twistiti/1747920810/
in/photolist-2aGzgy-6syEY8-D1tzgW-HPpdxq-H4VVuz-3EsxXG-2c6BrWn-7NhZUV-a4dtNc-CAFcm7-C6hpkw-PF8aRn-C6pytX-CVvisx-
aUbEcR-fj4izz-C6pz1Z-5Dvfi-c9rtHW-BoEUtx-21xV7Jw-f8GfUN-f7SBVN-v1PKy1-23V2jz9-2VoWE-okt6j5-f7RKmm-f7SrLs-ejkBuY-
Qm4veV-f7Sisw-vSUy5N-f7BmSk-Qm4v1t-f7AG4X-vXPeLB-oj1J4t-f7S4LN-CdLAuV-f7Re89-vFcK1m-CiKBjs-f7BF6Z-PgnYdu-
vXdnoh-dWAhx5-ejkGeq-vFaP7Q-vVww5L/ (publicada bajo licencia Creative Commons 2.0 Generics, de acuerdo con https://
creativecommons.org/licenses/by-nc/2.0/).
Skontorp, K. (24 de diciembre, 2007). BNC-F - BNC-M - BNC-F T. Recuperada el 08 de mayo de 2020 de https://www.flickr.com/photos/
picofarad-org/2131418059/in/photolist-6ULdPL-4fm5ke-8aX4gf-a1BB1J-a1yHTM-jcijxF-9aP1os-u6SyN-7nVhA-u91wP9-kUrMFZ-
NAhGV3-NAhH99-NAhHn5-NV5KBr-N65tHo-N65tP5-jgKCpu-avi1Jm-gcv2Eq-DNzYjU-HH74f (publicada bajo licencia Creative Commons
2.0 Generics, de acuerdo con https://creativecommons.org/licenses/by/2.0/).
Webbe, R. (14 de septiembre, 2018). TP-Link TL-SG108PE PoE switch. Recuperada el 22 de mayo de 2020 de https://www.flickr.com/
photos/robertwebbe/44679463831/ (publicada bajo licencia Creative Commons 2.0 Generics, de acuerdo con https://
creativecommons.org/licenses/by-nd/2.0/).
BIBLIOGR AFÍ A :
Abad, A. (2013). Redes locales [Versión en línea]. México: McGraw-Hill. Disponible en la base de datos elibrocatedra. (3212697)
Herrera, E. (2003). Tecnologías y redes de transmisión de datos. México: Limusa.
Equipo Vértice. (2008). La empresa en Internet. Col. Internet. España, Málaga: Vértice.
Moreno, J.C., y Santos, M. (2014). Sistemas informáticos y redes locales [Versión en línea]. España: RA-MA Editorial. Disponible en
la base de datos elibrocatedra (3229362)
40

RC U2 R5L5 CaracterísticasLAN

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

RC U2 R5L5 CaracterísticasLAN

Cargado por

Copyright:

Formatos disponibles

Características y elementos de las redes LAN

Definición de redes LAN

Las principales características de las redes LAN son:

1 Se encuentran en un campo de operación relativamente reducido (alcanza una exten-

Diagramas de red LAN

Figura 1. Diagrama de red LAN.

Figura 2. Cable Ethernet.

Institute of En español significa Instituto de Ingeniería Eléctrica y

Figura 3. Dispositivos con soporte Ethernet.

El término Ethernet se refiere a la familia de productos de red de área local (LAN)

1 Escucha si el canal está libre.

3 Si lo transmitido a lo escuchado colisión.

Tabla 1. Protocolo CSMA/CD

La tasa de transferencia de datos en Mb/s.

Los tipos de Ethernet son:

Tipo de Estándar Descripción del estándar

El estándar IEEE para Ethernet en banda base a 1

El estándar IEEE para Ethernet en banda ancha a 10

El estándar IEEE para Ethernet en banda base a 100

El estándar IEEE para Ethernet en banda base a 1000

El estándar IEEE para Ethernet en banda base a 1000

Tabla 2. Estándares IEEE Ethernet.

¿Por qué el nombre de TCP/IP?

Nivel Ordenador 1 Ordenador 2 Envía

5 Nivel de aplicaciones Aplicaciones Nivel de aplicaciones

Tabla 3. Modelo simplificado de capas.

TCP/IP es una familia de protocolos con diversas prestaciones. En la siguiente tabla

Es un servicio encargado de asegurar el orden de la transmisión y

Es un servicio no asegurado y sin conexión.

ICMP No puede ser empleado por el usuario, ya que es un servicio

IGMP Controla el comportamiento de las computadoras utilizando

Tabla 4. Protocolos de red.

ISO son las siglas de International Organization for

Las normas se aplican para asegurar la calidad,

En la siguiente tabla se muestra la descripción de algunos de los protocolos de

Si se quieren comunicar dos o más computadoras es

Una de las principales necesidades que se

El protocolo HTTP funciona bajo el esquema de

Barceló et al. (2004), indican que el protocolo

Figura 8. Post Office

Tabla 5. Protocolos de comunicación.

Topología lógica: está relacionada con los datos, es

Figura 9. Topología de red en estrella.

Figura 10. Topología de red en anillo.

El testigo es el símbolo de autorización para el

El funcionamiento de este tipo de red es sencillo, pero susceptible a problemas de tráfico de

Figura 11. Topología de red en bus.

Topología mixta o híbrida

Las topologías mixtas más frecuentes a utilizar son:

Figura 12. Topología de red mixta o híbrida.

Estos estándares de comunicación son:

Enlaces punto a punto

Fue diseñada para comunicaciones punto a punto.

DTE se refiere a los equipos de cómputo o a un autómata programable, que

DCE se refiere al dispositivo periférico que se encarga de recibir los datos.

En este tipo de comunicación se encuentran dispositivos como módems, impresoras,

DTE Módem Módem DTE

Figura 13. Enlace RS-232 entre un DTE y un DCE.

Sus principales características son:

Pueden trabajar con señales digitales cuyo voltaje es balanceado o diferencial.

Tienen inmunidad contra ruido o interferencia.

Este sistema de transmisión es uno de los más utilizados en comunicaciones industriales.

Figura 14. Enlace multipunto.

Algunas de las aplicaciones del enlace multipunto son:
