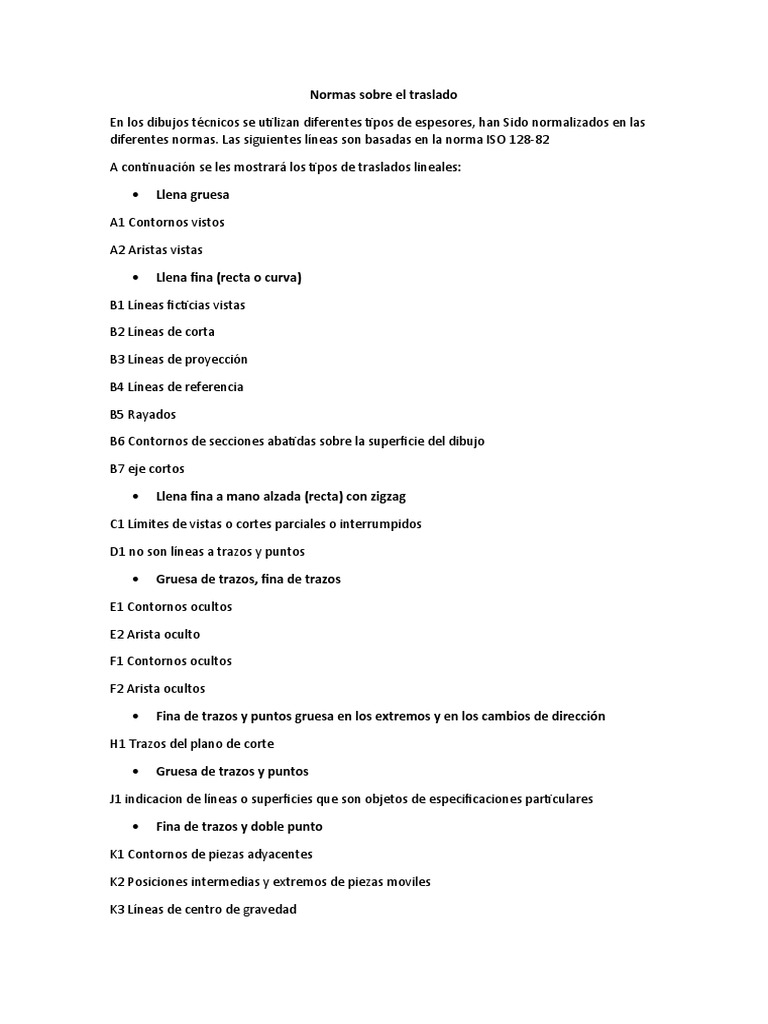

Normas sobre el traslado

En los dibujos técnicos se utilizan diferentes tipos de espesores, han Sido normalizados en las
diferentes normas. Las siguientes líneas son basadas en la norma ISO 128-82

A continuación se les mostrará los tipos de traslados lineales:

 Llena gruesa

A1 Contornos vistos

A2 Aristas vistas

 Llena fina (recta o curva)

B1 Líneas ficticias vistas

B2 Líneas de corta

B3 Líneas de proyección

B4 Líneas de referencia

B5 Rayados

B6 Contornos de secciones abatidas sobre la superficie del dibujo

B7 eje cortos

 Llena fina a mano alzada (recta) con zigzag

C1 Límites de vistas o cortes parciales o interrumpidos

D1 no son líneas a trazos y puntos

 Gruesa de trazos, fina de trazos

E1 Contornos ocultos

E2 Arista oculto

F1 Contornos ocultos

F2 Arista ocultos

 Fina de trazos y puntos gruesa en los extremos y en los cambios de dirección

H1 Trazos del plano de corte

 Gruesa de trazos y puntos

J1 indicacion de líneas o superficies que son objetos de especificaciones particulares

 Fina de trazos y doble punto

K1 Contornos de piezas adyacentes

K2 Posiciones intermedias y extremos de piezas moviles

K3 Líneas de centro de gravedad

K4 Contornos iniciales antes del conformado

K5 Partes situadas delante de un plano de corte

Formato de láminas

Es una hoja, elaborada de papel en la cual se realiza un dibujo, cuyas formas y dimensiones en
mm. En la norma UNE 1026-2 83 parte 2, Iguala a la ISO 5457, se conceptualiza las
características de cuyos formatos

Rotulados

Es ultra importante en el dibujo técnico ya que en la mayoría de los documentos técnicos se

hace necesario la inclusión de cifras y datos que lo identifiquen y aclaren, por lo tanto el
rotulado ayuda a la interpretación y realización de los dibujos. Un buen rotulado le da claridad
y belleza al dibujo si no es legible y no está correctamente distribuido, ocasiona confusiones y
perdida de tiempo

Se utiliza para aclaraciones, especificaciones y medidas, ya que su función es indispensable

para un buen trabajo

Cuadro de materiales y despiece

Plegados
Comenzamos teniendo en cuenta que los planos de tamaño DIN A4 e inferiores no se pliegan.
Por ser el tamaño, el DIN A4, el tamaño del partimos

Se trata de reducir los demás tamaños del papel más grandes al tamaño del DIN A4 para
almacenar el plano en una carpeta

Letra y número

Parte importante de un dibujo y a qué está explica aspectos, señal dimensiones y forma parte
de una presentación. Por eso una letra técnica mal realizada, puede llegar a perder la calidad
de todo el trabajo en general. Este compuesto tiene la gran utilidad de indicar toda la
información relacionada y general de un dibujo

Existe una técnica para dibujar letras y números, por lo tanto, independiente de la caligrafía
personal, se puede lograr una caligrafía técnica aceptable imitando los modelos normalizados y
adquiriendo técnicas adecuadas en el dibujo

En los números Quebrados, siempre se hacen con la línea de cociente horizontal. Los términos
de la fracción tiene aproximadamente los dos tercios de la altura de los números enteros. Hay
que dejar un pequeño espacio por encima y por debajo de la línea quebrado
