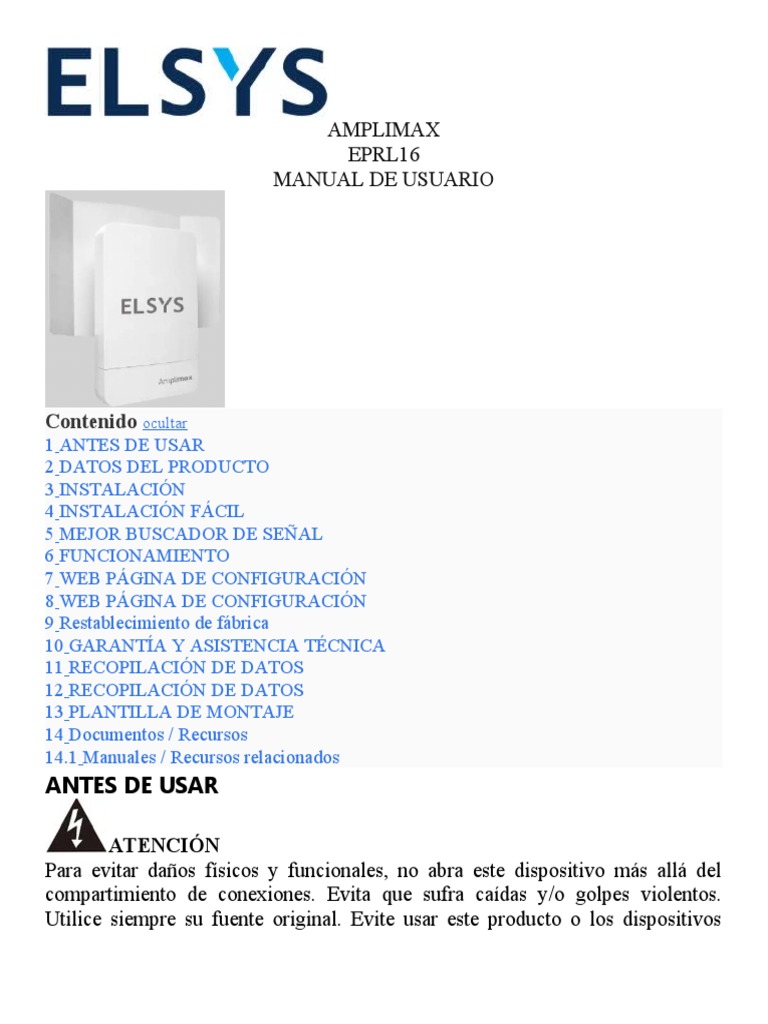

AMPLIMAX

EPRL16
MANUAL DE USUARIO

Contenido ocultar
1 ANTES DE USAR
2 DATOS DEL PRODUCTO
3 INSTALACIÓN
4 INSTALACIÓN FÁCIL
5 MEJOR BUSCADOR DE SEÑAL
6 FUNCIONAMIENTO
7 WEB PÁGINA DE CONFIGURACIÓN
8 WEB PÁGINA DE CONFIGURACIÓN
9 Restablecimiento de fábrica
10 GARANTÍA Y ASISTENCIA TÉCNICA
11 RECOPILACIÓN DE DATOS
12 RECOPILACIÓN DE DATOS
13 PLANTILLA DE MONTAJE
14 Documentos / Recursos
14.1 Manuales / Recursos relacionados
ANTES DE USAR

ATENCIÓN
Para evitar daños físicos y funcionales, no abra este dispositivo más allá del
compartimiento de conexiones. Evita que sufra caídas y/o golpes violentos.
Utilice siempre su fuente original. Evite usar este producto o los dispositivos
 conectados a él durante las tormentas. Existe riesgo de descarga eléctrica debido
a la caída de un rayo.

 IMPORTANTE
Este producto es compatible con la tarjeta SIM de tamaño nano.
Nunca inserte el adaptador que viene con el producto sin la tarjeta SIM para
evitar dañar el conector del producto.
TOME EN CUENTA:
La fuente vol.tage para este producto es 24 VDC. Como este valor es superior al
que admiten la mayoría de los productos del mercado, tenga cuidado de no
conectarlo a otros equipos, de lo contrario se dañará.
REQUERIMIENTOS BÁSICOS
 Cable de red (RJ45) para conectar Amplimax a POE – la longitud depende de
cada instalación.
 Tarjeta SIM nano (con plan de datos activo).
TOME EN CUENTA: Nunca inserte o retire la tarjeta SIM en la ranura con el
dispositivo encendido. Esto podría dañarlo.
SOBRE LA GAMA DE ESTE PRODUCTO
El rango de AMPLIMAX depende de una serie de factores, tales como:
frecuencia de operación, ubicación y altura de instalación, terreno profile,
número y tipo de obstáculos entre el producto y la torre celular, lluvia y reflejos.
Debido a estos factores, no es posible predecirlo con precisión. Con base en las
experiencias ya realizadas y publicadas en la literatura, presentamos a
continuación una comparación estimada entre dos escenarios:
Escenario 1: Módem USB conectado en interiores.
Escenario 2: AMPLIMAX ELSYS instalado en cubierta, a una altura de 5
metros.
La siguiente tabla describe la mejora en el rango y el nivel recibido de
AMPLIMAX en el escenario 2 con respecto al módem USB en el escenario 1:
Banda de frecuencia 850 MHz

Nivel recibido (mW) Hasta 200X más que el módem U

Alcance (km) Hasta 5X más que el módem USB

 ATENCIÓN
Este producto tiene una función activa de recopilación de datos. Para más
información o desactivación, consulte el ítem “Recopilación de datos” en este
manual.
ESPECIFICACIONES TÉCNICAS
Vol de suministrotage:
• 12 a 24 VCC
Bandas de frecuencia: Longitud
4G: 600*(B71), 700 (B12, B13, B14), 850 (B5), • Con fuen
1700 (B4, B66), 1900 (B2) MHz • Con fuen
3G: 850 (B5), 1700 (B4) y 1900 (B2) MHz • Con bate
Tasa de transmisión de datos: Dirección
• LTE R9: (DL) 70 Mbps máx. y (UL) 50 Mbps máx. • 192.168.
• HSPA R6: (DL) 21 Mbps máx. y (UL) 5.76 Mbps máx. Antena di
• UMTS R99: (DL) 384 kbps máx. y (UL) 384 kbps máx. • 700 hast
MIMO 2×2 en la bajada 4G en las bandas B4 y B66 • Polarizac
Poder de transmision: • Ganar:
• Clase 3 (24dBm + 1/-3dB) para UMTS 700 a 960
• Clase 3 (23dBm ± 2dB) para LTE 10 dBi (19
Temperatura de operacion: Antena de
• Unidad externa: 14°F ~ 140°F • Bandas:
• Fuente de alimentación y POE: 32 °F ~ 104 °F • Polarizac
Temperatura de almacenamiento: • Ganancia
• -4 °F ~ 158 °F Ranura pa
Puerto Ethernet • Solo ace
• Conector RJ45
• IEEE 802.3 – Ethernet 10/100 Mbps

*Obs.: La banda de 600 MHz es la única que no está cubierta por la antena
interna del producto. Entonces, para esa banda, el uso de una antena externa es
obligatorio.
DATOS DEL PRODUCTO
AMPCONEXIONES LIMAX

1. Ingreso a la Tarjeta SIM del operador elegido. Insertando hasta sentir un “clic”
2. LED DE RED CELULAR: parpadeando, con el tiempo encendido más que
apagado, indica que se ha establecido la conexión. Intermitente, con un tiempo de
apagado mayor que encendido, indica búsqueda de red. 3. LED 4G: encendido
indica conexión 4G. Apagado indica conexión 3G
3. LED 4G: encendido indica conexión 4G. Apagado indica conexión 3G
4. Conexión RJ45: para cable de red de hasta 328 pies.
5. Tecla INSTALACIÓN FÁCIL – Cuando se presiona durante 7 segundos, realiza
el restablecimiento de fábrica / Sin la Tarjeta Sim inicia la búsqueda ciega / Con
la Tarjeta Sim inicia la localización de la señal
6. Pantalla (4 dígitos) – Muestra información del equipo
A. Conector para antena externa e indicador LED: Antena Interna – LED
apagado / Antena Externa – LED encendido. Utilizar sólo en casos extremos y
con cable de hasta 1.5 m (máx.).
B. Tecla de cambio entre antena interna y externa.
CONEXIONES DEL INYECTOR POE
CONEXIONES POE

DC: Fuente de alimentación 24V / 0.75A (doble vol.tagy 100 ~ 240V).

POE: Cable de red hasta 100 m. se conecta a AMPLIMAX.
LAN: Cable de red para conectar: PC, AP, Router Wi-Fi o Switch.
LEDs: Indica fuente encendida y conectada al POE.
INSTALACIÓN
La instalación de AMPLIMAX debe hacerse de acuerdo con el siguiente
esquema simplificado:
MAPA GENERAL DE CONEXIONES

Preferiblemente, la instalación debe realizarse de acuerdo con los siguientes

pasos:
CONJUNTO DE CABLES DE RED
Proporcione un cable de red que conectará el POE al AMPLIMAX, de montaje
directo, es decir, con los mismos dos extremos. Si el cable se pasa por conductos,
páselo antes de engarzar sus terminales. Es fundamental el uso de buenos
conectores y cable (se recomienda utilizar cable blindado CAT5e si la instalación
es externa), sobre todo porque el cable también conduce la alimentación del
producto. El montaje correcto de este cable es fundamental para el correcto
funcionamiento del producto y también para evitar dañarlo. Para obtener más
información sobre el montaje de cables, consulte la sección Montaje de cables de
este manual. Utilice un cable aprobado por la FCC, especialmente si la longitud
es superior a 33 pies.
INSTALACIÓN POE
El POE debe instalarse en el interior y conectado a la fuente, computadora,
teléfono y AMPLIMAX, como se muestra en el diagrama de arriba.
INSTALACIÓN FÁCIL
BÚSQUEDA CIEGA DE PORTADORES
Si desea conocer las redes celulares disponibles en el sitio de instalación, realice
los siguientes pasos:
Antes de montar el reflector en el AMPLIMAX y antes de conectar la Tarjeta
SIM, tome la AMPGabinete LIMAX a una ubicación cercana a la instalación
final. Quitar el AMPtapa LIMAX y conecte el cable de red desde el POE, como
se muestra a continuación:


Tan pronto como se encienda el producto, la pantalla debe mostrar el "Boot"
(  ) seguido de “Cargar” (  ) y “—” Luego, muestra la potencia de
alimentación que llega al producto, la cual debe ser mayor o igual a 9V (  )
Asegúrese de que al producto le falta la tarjeta SIM y espere a que la pantalla
muestre el mensaje "nSIM" ( )

Luego, presione la tecla “Instalación Fácil”, para que el equipo inicie la

“Búsqueda a Ciegas”. Levante el producto y sosténgalo por la parte inferior, para
no perjudicar el funcionamiento de su antena, como se muestra en la figura al
lado:
La "Búsqueda ciega" puede tardar unos minutos, según la ubicación y la
configuración del producto. Al final de este período, la pantalla mostrará la lista
de redes celulares disponibles, organizadas por tecnología: (Ej: 4G y 3G) y el
nivel de cada una. (Ver listado de redes en FUNCIONAMIENTO). Si no se
encuentran redes celulares, intente buscar en otro lugar. La búsqueda sólo se
realizará sobre las tecnologías (4G y 3G) seleccionadas en la AMPConfiguración
LIMAX web página. La configuración de fábrica buscará redes 4G y 3G.
Una vez iniciada la “Búsqueda a ciegas”, no se puede interrumpir el proceso,
debiendo esperar a que se muestren los resultados obtenidos. Si desea interrumpir
la visualización de los resultados de Blind Search, simplemente presione la tecla
"Instalación fácil" nuevamente. En general, cuanto mejor sea el nivel de la
portadora, mejor será la tasa de datos. Tenga en cuenta, sin embargo, que cuando
se coloca el reflector y se hace la orientación correcta, el nivel del portador
seleccionado tiende a aumentar significativamente.
Nota: En algunas regiones, un operador que tiene una red celular puede alquilar
su infraestructura a otro operador. De esta forma, la misma señal será compartida
por las dos portadoras. En este caso, la búsqueda mostrará solo el nombre del
operador propietario de la red celular.
MEJOR BUSCADOR DE SEÑAL
AJUSTAR EL REFLECTOR AL ARMARIO (DE ARRIBA A ABAJO)
1. Coloque el reflector en la parte posterior del gabinete.

2. Debe deslizarse como un cajón, hasta el límite del recorrido. Al finalizar, debe
activar el bloqueo con un “clic”.

3. La parte superior view debe aparecer como en la siguiente figura.

POSICIONAMIENTO DE LA TARJETA SIM

PRECAUCIÓN: Para insertar o quitar la tarjeta Sim, apague el producto o quite
el cable de red.
PUNTO DE ANTENA
Una vez elegido el soporte y colocado correctamente el reflector, quitar el
AMPtapa LIMAX e inserte la tarjeta SIM en la posición correcta. Luego vuelva a
conectar el cable de red desde el POE, como se muestra en la figura.

Tan pronto como se enciende el producto, la pantalla debe mostrar el mensaje

"Boot", seguido de "Load", "- – – -" y el vol.tagmi. Si el producto identifica una
red celular, mostrará su nombre, seguido de su banda, nivel de señal y tecnología
de manera cíclica.
Después del volumen de suministrotage desaparece, pulse el botón “Instalación
Fácil”, lo que hará que el equipo indique el nivel recibido a través del display en
tiempo real. Nota: Cuando un operador alquila la red celular de otro, la pantalla
indica el nombre de la red propietaria.
El valor estará entre 00 y 99%. Además, hay una indicación sonora de que se
activa en ese momento. Cuanto más continuo sea el sonido, más fuerte será la
señal. Si AMPLIMAX aún no está registrado en la red celular, la pantalla
indicará el mensaje intermitente “BUSC.
Gire lentamente el AMPApuntando LIMAX, tratando de identificar el ángulo
que permite el mejor nivel de recepción. Varíe su posición, tratando de alejarse
de los posibles obstáculos. En general, cuanto más alto esté instalado, mejor será
el nivel de la señal.
Por lo general, un nivel superior al 30% ya permite el uso del producto. Aun así,
cuanto mayor sea el nivel recibido, mejor puede ser la estabilidad de tu Internet.
Es importante buscar siempre el nivel de señal más alto posible.
Una vez que se haya identificado la mejor posición y orientación, simplemente
presione la tecla "Instalación fácil" una vez para salir de este modo.
FIJACIÓN DEL PRODUCTO EN MÁSTILES
Ver plantillas de perforación en la página final
EN LAS PAREDES
La instalación en pared se puede realizar con dos tornillos para pasatapas S6, S7
o S8. Fije los dos tornillos en la pared con una separación de 7.2 cm (centro a
centro), como se muestra en la figura a continuación:
Al atornillar los tornillos, deje un espacio de aproximadamente 4 mm de la pared.
Luego, ajuste el AMPLIMAX a estos tornillos a través de los agujeros traseros
como en la figura:

VERIFICACIÓN DE LA INSTALACIÓN
Por lo general, la instalación se completará en este paso. Después de energizar el
producto, espere 1 minuto y medio. Comprueba, entonces, que ya es posible
navegar por Internet conectando el cable de red (RJ-45) a una notebook, PC,
Access Point o router Wi-Fi. Si no puede navegar, continúe con el siguiente paso.
 CONFIGURAR LA IP EN LA COMPUTADORA
(Solo si es necesario).
Asegúrese de que su tarjeta de red local esté habilitada para recibir IP
automáticamente. La siguiente información es para Windows 7:
 Selecciona la opción Inicio/Panel de control/Redes e Internet/Centro de redes y
recursos compartidos/Cambiar configuración del adaptador.
 Con el botón derecho del ratón, seleccione Conexión local y vaya a
Herramientas.
 Haga doble clic en “Protocolo TCP/IP versión 4”.
 Se mostrará la pantalla del lado:
 Asegúrese de que la opción "Obtener una dirección IP automáticamente" esté
habilitada.
 Presione OK y salga de todas las pantallas.
Ingresa a tu navegador y comienza a utilizar Internet. La configuración avanzada
se puede realizar a través de la página de configuración del producto, como se
describe en el elemento “WEB Configuración de página”.
FUNCIONAMIENTO
PANTALLA Y WEB PÁGINA

MODO OPERATIVO
Monitoreo: con la tarjeta SIM insertada, muestra: portadora, banda, nivel de señal
y tecnología.
Búsqueda ciega: sin la tarjeta SIM insertada, muestra: animación y señal audible
hasta que busca y muestra las redes.
Buscador de señal: con la tarjeta SIM insertada, muestra el mejor nivel de señal y
la señal audible del operador.
Stand by – Cuando no está activo, la pantalla indica “ON”. Las teclas siguen
funcionando.
Lista de redes

PANTALLA Portador

AT & T

TMobile

Verizon

Tecnologías celul

PANTALLA

Mensajes

PANTALLA
Nivel recibido y banda de frecuencia
Exposición

Indicación de nivel recibido

RECIBIDO NIVEL RECIB
NIVEL (%) (dBm) RSSI-
La señal de nivel recibida se indica tanto en el display del
equipo como en el web página. En la pantalla, se indica en 91 a 99% > -70 dBm
porcentajetage y precedida de la letra “n”. Sobre el
AMPAjuste LIMAX web página, el nivel se indica tanto en 61 a 90% -90 a-70 dB
porcentajetage y en dBm. Niveles superiores al 30% se
consideran suficientes, según la tabla al lado. 31 a 60% -100 a -91 d

0 - 30 <-100dBm

WEB PÁGINA DE CONFIGURACIÓN

Con la configuración de la computadora hecha correctamente, abra el navegador
de su elección e ingrese la dirección IP de la AMPLIMAX
(el valor predeterminado de fábrica es 192.168.10.254). Si todas las conexiones
son correctas, se puede acceder a la página de configuración del producto.
AMPPÁGINA DE INICIO DE LIMAX
Página con la configuración básica del puerto Ethernet y la conexión 4G/3G/2G

* Si la opción automática no funciona, asegúrese de que el equipo está recibiendo

alguna señal de la portadora.
CARACTERÍSTICAS DESTACADAS:
BÚSQUEDA CIEGA:
En el menú Herramientas es posible realizar una BÚSQUEDA OCULTA de
operadores, incluso con una tarjeta SIM instalada en el producto. Descubra qué
operador está funcionando mejor en su región.
CONSULTA DE SALDO:
Todavía en el menú Herramientas es posible recibir y enviar SMS. Esta
herramienta es útil para consultar los mensajes enviados por el operador y
realizar consultas de datos.
Otra herramienta que permite realizar consultas de saldo es el “USSD”, que
también se encuentra en el menú Herramientas.
RECOPILACIÓN DE DATOS
En el menú Acerca del Dispositivo es posible habilitar o deshabilitar la
recolección de datos, así como conocer sus detalles.
ANTENA EXTERNA
Aunque este producto está integrado con una antena Heptabanda de alto
rendimiento, permite la instalación de una antena externa de forma práctica en
una TNC
conector, pero hay un detalle importante sobre la longitud del cable.
Para evitar la pérdida de señal, el cable de instalación de la antena externa
no debe exceder los 5 pies.

WEB PÁGINA DE CONFIGURACIÓN

Herramientas necesarias
1 alicates de corte
1 Pinza para crimpar conectores RJ-45
1 prueba de cable de red
Material necesario:
2 conectores RJ-45 de alta calidad
Cable de red RJ-45 de alta calidad. Como mínimo, debe ser de categoría 5e
(cat. 5e)
Instrucciones de montaje
PREPARACIÓN DEL CABLE RJ45
Utilice cable RJ-45 categoría 5e homologado por Anatel

COMPRUEBE LA
ALINEACIÓN DE LOS CABLES EN EL CONECTOR
ENGARZADO
PRUEBE EL CABLE

Restablecimiento de fábrica
Para restablecer el equipo a los valores predeterminados de fábrica, puede utilizar
el WEB página de configuración o la tecla “INSTALACIÓN FÁCIL” en el panel
del producto. Con el producto encendido, vaya a la página de configuración:
Configuración general / Configuración de fábrica / Restablecer o mantenga
presionada la tecla "INSTALACIÓN FÁCIL" durante 7 segundos. Una tercera
forma de restablecer un valor predeterminado de fábrica es marcar el número: #
 1111 #, desde el teléfono. Espere 90 segundos y el equipo volverá a la
configuración de fábrica.
NOTAS GENERALES
 Utilice únicamente el adaptador de CA/CC original. Los accesorios
incompatibles comprometen el funcionamiento, la seguridad y la garantía del
producto.
 La herramienta en línea AMPLa fuente de poder LIMAX debe operar a 100 ~
240VAC. Consulta el volumen localtage antes de conectar el dispositivo.
 Si desea limpiar, apague la alimentación y use solo un poco de agua.amp tela. No
use productos de limpieza, removedores o aerosoles.
 Para garantizar su mejor rendimiento, no instale AMPLIMAX en lugares con
obstrucciones en la vista de alineación con la torre elegida.
 No cubra ni coloque objetos sobre AMPLIMAX.
 No ejerza demasiada fuerza sobre las piezas de plástico.
 Para evitar daños y la pérdida de la garantía, utilice los accesorios suministrados
con el dispositivo.
 AMPLIMAX es compatible con baterías de 12VDC y paneles solares. (Observar
las especificaciones técnicas de este manual).
 Evite golpes o impactos. El manejo inadecuado puede dañar la estructura externa
así como los circuitos internos del dispositivo.
 Durante fuertes tormentas, se recomienda desconectar el cable de bajada de la
AMPLIMAX y la fuente de energía en el POE.
 No conecte varios cables de alimentación a un solo tomacorriente.
 No toque el enchufe con las manos mojadas. Sostenga y tire siempre del enchufe
y nunca del cable.
 No coloque objetos pesados sobre el cable de alimentación ni lo doble en exceso.
 No intente reparar el dispositivo si no funciona. Cualquier reparación debe ser
realizada por personal calificado.
 La fuente de alimentación debe instalarse en lugares secos, debidamente
ventilados y lejos de: objetos con altas temperaturas, lugares con exposición
directa al sol, fuentes de agua, fuego o materiales inflamables/explosivos.
GARANTÍA Y ASISTENCIA TÉCNICA
ALCANCE Y PLAZO DE GARANTÍA:
1. Este producto está garantizado por ELSYS por un período de un (1) año,
incluidos los tres (3) meses establecidos por ley. El término de esta garantía se
contará a partir de la fecha de compra del producto, evidenciada por el recibo de
compra del producto.
2. En caso de defecto de fabricación dentro del período de garantía, el consumidor
deberá ponerse en contacto con el vendedor. Los análisis y reparaciones, dentro
del período de garantía, sólo pueden ser realizados por ELSYS o por empresas
autorizadas. ESTA GARANTÍA DE PRODUCTO SE EXCLUYE:
1) Con defectos/daños resultantes del incumplimiento de las instrucciones de
instalación y cuidado del manual, así como los causados por caso fortuito
(inundaciones, rayos, brotes, etc.) y accidentes (caídas, choques, etc.).
2) Con defectos resultantes de: uso no conforme al recomendado, instalación
incorrecta, conexiones a vol.tage o con variación de energía superior a la
especificada por el producto.
3) Embalaje y acabado del producto dañados.
4) Con alterado, tampsellos y/o números de serie dañados o violados.
5) Con factura de venta faltante, tachaduras, modificaciones o cualquier
irregularidad.
6) Con la fuente de alimentación original, suministrada por ELSYS, sustituida
por cualquier otra de marca diferente o genérica.
7) Enviado para reparación sin fuente de alimentación.
RECOPILACIÓN DE DATOS
Para monitorear el rendimiento y mejorar el producto, se pueden recopilar
algunos datos.
INFORMACIÓN QUE SE RECOPILARÁ:
 Fecha/hora: fecha y hora de recogida
 Número de serie: Número de serie “ELSYS” – Control de producción;
 IMEI: Identificación Internacional de Equipos Móviles (Registro Global).
 MAC: Media Access Control (dirección “Física” de la interfaz de red).
 Versión de software: • Versión de software del equipo.
 Versión de software del módem: • Versión de software del módem del equipo.
 Selección de antena: Tipo de antena que se está utilizando (Interna o Externa).
 Transportista: Transportista del usuario (mcc/mnc).
 Tecnología de conexión (3G y G): Conexión en uso – 3G y/o 4G.
 Nivel de señal: Nivel de señal en dBm
 Signal Quality: Calidad de la señal recibida en dB
 Frecuencia de red: frecuencia utilizada por Amplimax.
 Lac: código de ubicación de área
 CelllD: identificación de la estación base
 Alimentación a través de Ethernet vol.tage – PDE:
 Volumen de suministro de productotage
 Temperatura del módulo: temperatura del módulo RF
 Uso del Teléfono: Informa si se utilizó el servicio de voz
 Reset Programado: Informa si el reset programado está habilitado
 IPV6: indica si IPV6 está habilitado
 Estado de Conexión: Informa si el equipo tenía una conexión activa al momento
de la recolección
 Antena: informa si está utilizando una antena interna o externa
 IP WAN: IP de interfaz Wan
 Posición GPS: posición GPS con error de hasta 164 pies.
 Velocidad de conexión de carga y descarga: velocidad de carga y descarga de
datos.
 Hora de mayor movimiento de uso: Hora de mayor uso (Usuario profile).
 Velocidad media de conexión: Velocidad media de la tasa de datos.
 Cantidad de datos consumidos en el mes: Consumo de datos en el mes.
RECOPILACIÓN DE DATOS
USO DE LA INFORMACIÓN:
Toda la información recolectada será para uso exclusivo de ELSYS
Equipamentos Eletrônicos Ltda. Nuestro equipo utilizará dicha información para
monitorear el desempeño y mejorar el desarrollo y la oferta de nuevos productos
y servicios.
El envío de esta información se producirá de forma automática y podrá ser
deshabilitada en cualquier momento por el usuario. Para cancelar, siga las
instrucciones detalladas a continuación.
CÓMO DESHABILITAR LA RECOPILACIÓN DE DATOS:
Para deshabilitarlo, es necesario acceder a la configuración del producto. web .
Abra el navegador de su elección e ingrese la dirección IP del AMPLIMAX (el
valor predeterminado de fábrica es 192.168.10.254). Si todas las conexiones son
correctas, se puede acceder a la página de configuración del producto.
EN EL MENÚ SUPERIOR, REALICE LOS SIGUIENTES PASOS:
1. Elegí la opción:
2. Responda a la pregunta sobre la autorización para la recogida de datos.
3. Seleccione "Aplicar".
 * NOTA:
1. En las regiones donde un operador alquila la señal (torre) de otro, la búsqueda
ciega solo mostrará el nombre del operador propietario de la red celular.
2. Las tasas de descarga/carga y el rendimiento dependen de la calidad y
disponibilidad de la señal de cada operador.
ELSYS se exime de cualquier garantía de tasa de carga y/o descarga, ya que estas
condiciones son relevantes para cada
transportador. La velocidad máxima de descarga de 70 Mbps depende de la tarifa
de cada operador.
3. El alcance de este producto (200x+señal y 5x+alcance) depende de las
condiciones de la instalación, el relieve de la región, la frecuencia de operación
de la torre, entre otros factores.
4. El cable externo RJ-45 puede alcanzar los 328 pies sin pérdida de señal. Este
cable no está incluido.
5. El monitoreo remoto de cámaras y alarmas depende del operador, el plan
contratado (pre o post) y los recursos disponibles en las cámaras o DVR.
6. Para acceder a Internet es necesario adquirir Tarjeta SIM (nano) con plan de
datos habilitado. La tarjeta SIM no está incluida.
Operadores probados: AT&T, TMobile.
DECLARACIÓN DE LA FCC
Este equipo ha sido probado y se ha determinado que cumple con los límites para
un dispositivo digital de Clase A, de acuerdo con la parte 15 de las Reglas de la
FCC. Estos límites están diseñados para proporcionar una protección razonable
contra interferencias perjudiciales cuando el equipo se utiliza en un entorno
comercial. Este equipo genera, usa y puede irradiar energía de radiofrecuencia y,
si no se instala y usa de acuerdo con el manual de instrucciones, puede causar
interferencias perjudiciales en las comunicaciones por radio. Es probable que el
funcionamiento de este equipo en un área residencial cause interferencias
perjudiciales, en cuyo caso el usuario deberá corregir la interferencia por su
cuenta.
Las antenas utilizadas para este transmisor deben instalarse para proporcionar
una distancia de separación de al menos 20 cm de todas las personas. Los
cambios o modificaciones no aprobados expresamente por la parte responsable
del cumplimiento podrían anular la autoridad del usuario para operar el equipo.
CONTENIDO DEL EMBALAJE

1 AMPequipos LIMAX;
1 reflector metálico;
1 fuente de CC – 24 V;
1 cable de red de 1.4 m (Ethernet);
1 inyector POE (Power Over Ethernet);
2 bridas de nailon con protección UV para fijación;
1 Brida de nylon con protección UV para sujeción;
2 tiras de cinta autoadhesiva.
Peso/medida (Paquete individual): 3 libras / 14.4 x 3.6 x 8.6 pulgadas
PLANTILLA DE MONTAJE

FIJACIÓN DEL PRODUCTO A LA PARED

Tornillo ideal para montaje en pared: tornillo ISO1478
(DIN7970) – N10 (cuerpo de 3/16” y cabeza de 3/8”) tornillo de cabeza
troncocónica (Philips o hendidura)

Buje S6, S7 o S8
FIJACIÓN DEL PRODUCTO EN EL MÁSTIL
AMPLIMAX Lite se puede fijar tanto a mástil como a pared.
Para fijar a un mástil, primero envuelva las dos piezas de la cinta autoadhesiva en
el mástil.
El espacio entre las dos piezas de cinta debe ser de alrededor de 2.6”, medido de

centro a centro.
Fabricado por:

industria brasileña
www.elsys.com
 Echo en brazil.

Documentos / Recursos
 Manuales / Recursos relacionados


Módem USB global Verizon MiFi 4G LTE U620L - MIU620L-AT001
Comandos AT
Módem USB global Verizon MiFi 4G LTE U620L - MIU620L-AT001
Comandos AT - PDF optimizado Verizon MiFi 4G…


Manual del usuario del enrutador de banda ancha 4G LTE
Manual del usuario del enrutador de banda ancha 4G LTE - PDF optimizado
Manual del usuario del enrutador de banda ancha 4G LTE - PDF original


Manual del usuario de la puerta de enlace CommScope NVG558 4G-LTE
Manual del usuario de la puerta de enlace CommScope NVG558 4G-LTE - PDF
optimizado Manual del usuario de la puerta de enlace CommScope NVG558 4G-
LTE - PDF original


Guía de instalación del enrutador tp-link 4G LTE
Enrutador 4G LTE
FebreroPublicado enELSYSEtiquetas:01, 2AZC5-01, 2AZC501, Módem 4G LTE, AmpMódem Limax 4G
LTE, ELSYS, EPRL16 AmpMódem Limax 4G LTE, LTE módem

Read more: https://manuals.plus/es/elsys/eprl16-ampmanual-de-m%C3%B3dem-
limax-4g-lte#ixzz7l1sTWzvo
