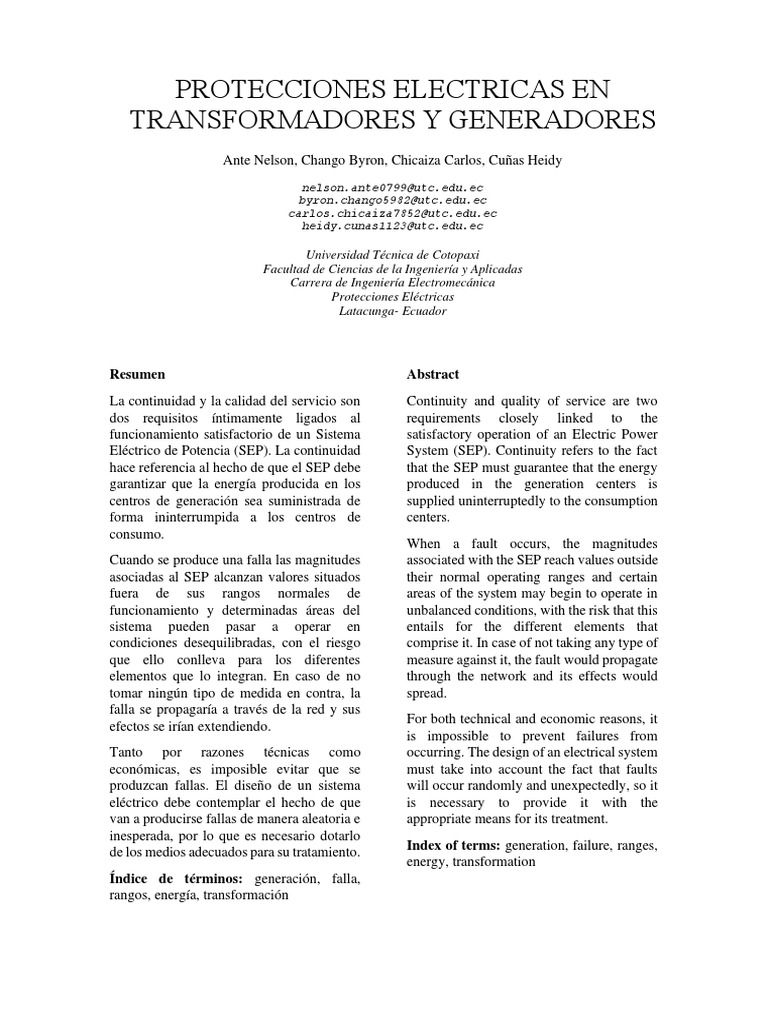

PROTECCIONES ELECTRICAS EN

TRANSFORMADORES Y GENERADORES
Ante Nelson, Chango Byron, Chicaiza Carlos, Cuñas Heidy

nelson.ante0799@utc.edu.ec
byron.chango5982@utc.edu.ec
carlos.chicaiza7852@utc.edu.ec
heidy.cunas1123@utc.edu.ec

Universidad Técnica de Cotopaxi

Facultad de Ciencias de la Ingeniería y Aplicadas
Carrera de Ingeniería Electromecánica
Protecciones Eléctricas
Latacunga- Ecuador

Resumen
La continuidad y la calidad del servicio son
dos requisitos íntimamente ligados al
funcionamiento satisfactorio de un Sistema
Eléctrico de Potencia (SEP). La continuidad
hace referencia al hecho de que el SEP debe
garantizar que la energía producida en los
centros de generación sea suministrada de
forma ininterrumpida a los centros de
consumo.
Cuando se produce una falla las magnitudes
asociadas al SEP alcanzan valores situados
fuera de sus rangos normales de
funcionamiento y determinadas áreas del
sistema pueden pasar a operar en
condiciones desequilibradas, con el riesgo
que ello conlleva para los diferentes
elementos que lo integran. En caso de no
tomar ningún tipo de medida en contra, la
falla se propagaría a través de la red y sus
efectos se irían extendiendo.
Tanto por razones técnicas como
económicas, es imposible evitar que se
produzcan fallas. El diseño de un sistema
eléctrico debe contemplar el hecho de que
van a producirse fallas de manera aleatoria e
inesperada, por lo que es necesario dotarlo
de los medios adecuados para su tratamiento.
Índice de términos: generación, falla,
rangos, energía, transformación
Abstract
Continuity and quality of service are two
requirements closely linked to the
satisfactory operation of an Electric Power
System (SEP). Continuity refers to the fact
that the SEP must guarantee that the energy
produced in the generation centers is
supplied uninterruptedly to the consumption
centers.
When a fault occurs, the magnitudes
associated with the SEP reach values outside
their normal operating ranges and certain
areas of the system may begin to operate in
unbalanced conditions, with the risk that this
entails for the different elements that
comprise it. In case of not taking any type of
measure against it, the fault would propagate
through the network and its effects would
spread.
For both technical and economic reasons, it
is impossible to prevent failures from
occurring. The design of an electrical system
must take into account the fact that faults
will occur randomly and unexpectedly, so it
is necessary to provide it with the
appropriate means for its treatment.
Index of terms: generation, failure, ranges,
energy, transformation
 1. INTRODUCCIÓN
El sistema eléctrico comprende el conjunto
de instalaciones y elementos útiles
conectados entre sí que son capaces desde
generar energía eléctrica hasta hacer posible
que la energía llegue a los consumidores. El
sistema eléctrico se divide en cuatro grandes
niveles: generación, transporte, distribución
y consumo.
La energía eléctrica en corriente alterna se
produce en las centrales de generación a
bajos niveles de tensión; el transporte de
dicha energía hasta los centros de consumo
se realiza a través de líneas de transporte a
alta tensión, que junto con las subestaciones
forman la red de transporte; la distribución
está formada por el conjunto de cables
subterráneos y centros de transformación
que hacen llegar la energía hasta los
consumidores finales.
La red eléctrica une los centros de
generación de energía eléctrica con los
puntos de consumo. Debe ser capaz de
garantizar la seguridad de la red y ofrecer
una buena calidad del servicio, garantizando
la continuidad del suministro eléctrico,
manteniendo la frecuencia y el valor eficaz
de tensión dentro de unos límites
preestablecidos, y manteniendo la calidad de
onda. Para ello, está dotado de sistemas de
protección y control.
Los sistemas de protección y control
permiten vigilar los elementos del sistema
eléctrico que protegen, para en caso de una
falta o perturbación, que pueda afectarles a
su correcto funcionamiento, estos aíslen
dichos elementos del sistema eléctrico,
garantizándose la estabilidad del sistema
eléctrico y la continuidad y calidad del
sistema eléctrico en base a unos valores
nominales de funcionamiento, con objeto de
que se garantice el correcto funcionamiento
de todos los elementos conectados al sistema
eléctrico.
2. DESARROLLO DE
CONTENIDOS.
2.1. PROTECCIÓN DEL GENERADOR
ELÉCTRICO.
Los generadores representan el equipo más
caro en un sistema eléctrico de potencia y se
encuentran sometidos, más que ningún otro
equipo del sistema, a los más diversos tipos
de condiciones anormales.
Las razones que se exponen a favor de
minimizar la cantidad de equipos de
protección automática son:
- A razón de más equipo automático, mayor
es el mantenimiento, y si el mantenimiento
es defectuoso el equipo se torna menos
confiable.
- El equipo automático puede actuar
incorrectamente y desconectar el generador
de forma innecesaria.
- En algunas ocasiones, el operador puede
evitar que un generador salga fuera
deservicio en el caso de que su salida
implique un trastorno significativo para el
sistema eléctrico al que se encuentra
conectado.
2.1.1. PROTECCIÓN PRINCIPAL
PARA GENERADORES.
2.1.1.1 PROTECCIÓN DIFERENCIAL
PARA GENERADOR 87G.
Esta es aplicada para proteger al generador
contra cortocircuitos que se originan en el
devanado del estator. Cortocircuitos fase-
fase y fase - tierra pueden ser detectados, sin
embargo, cortocircuitos entre espiras de una
misma fase pueden pasar por alto.

Figura 1. Conexión de relés diferenciales en sistema
de generación.
2.1.1.2. PROTECCIÓN PARA FALLAS
EN EL 95% DEL ESTATOR
GENERADOR 59GN.
Se da porque ésta puede resultar insensible
para corrientes de falla pequeñas, como las
que se producen cuando un cortocircuito a
tierra ocurre cerca al neutro en el devanado
del estator, mucho más si el neutro está
conectado tierra a través de una gran
impedancia que limite la corriente de falla.
Figura 2. Relé 59GN en el Transformador de
Distribución.
El esquema de protecciones utilizado para
fallas a tierra en el devanado del estator,
depende del tipo de conexión a tierra del
neutro del generador. Los métodos para
aterrizar más conocidos son:
o Sólidamente conectado a tierra.
o Conectado a tierra a través de una
pequeña inductancia.
o Conectado a tierra a través de una
pequeña resistencia.
o Conexión a tierra resonante.
o Conectado a tierra a través de una
gran impedancia.
o No aterrizado.
2.1.1.3. PROTECCIÓN PARA FALLAS
EN EL 5% DEL DEVANADO DEL
ESTATOR 27H.
Con la función 59GN se consigue proteger
gran parte del devanado del estator contra
fallas a tierra, sin embargo, un 5% queda
desprotegido debido a que fallas cercanas al
neutro producen corrientes muy pequeñas
que circulan a través del transformador de
distribución y que pueden no generar el
suficiente voltaje residual en el secundario
para activar el relé de sobrevoltaje, por esa
razón se requiere una protección de bajo
voltaje 27H que está calibrada para
funcionar con voltajes a una frecuencia
superior a la fundamental.
2.1.1.4. PROTECCIÓN PARA FALLAS
A TIERRA EN GENERADORES
PEQUEÑOS.
2.1.1.4.1. Protección de sobrecorriente
temporizada a tierra 51G
Se utiliza comúnmente en generadores
pequeños que se encuentran conectados
directamente a un sistema de distribución;
también se utiliza en generadores conectados
a una misma barra sin transformador de
unidad, como se muestra en la figura 3.29 a
y b. En generadores grandes, la función de
protección 51G puede servir como respaldo
de la función 59GN.
Figura 3. Protección 51G en Pequeños Generadores
Conectados a una Misma Barra
2.1.1.4.2. Protección diferencial a tierra
87GD.
Es utilizada en generadores pequeños
aterrizados a través de una pequeña
impedancia. Sirve como protección principal
y permite mejorar la selectividad con
relación a la función de sobrecorriente 51
GN, porque toma como referencia la
dirección de la corriente 3𝐼0 en el neutro y
los devanados del generador. El esquema
más común es mostrado en la figura 5, y
consiste en medir las corrientes de secuencia
cero que circulan por el neutro y los
devanados para luego compararlos
utilizando un relé diferencial de porcentaje.
Figura 4. Diagrama de Protección Diferencial a
Tierra 87GD.
2.1.1.5. PROTECCIÓN CONTRA
PÉRDIDA DE EXCITACIÓN 40.
El generador sincrónico requiere del
devanado de campo, ubicado en el rotor,
para proporcionar el flujo magnético
necesario en el entrehierro para la
conversión de energía mecánica a eléctrica.
La pérdida de campo puede ser ocasionada
por:
o Circuito abierto del campo.
o Cortocircuito en el campo.
o Disparo accidental del interruptor de
campo.
o Falla en el sistema de control del
regulador de voltaje.
o Pérdida de campo del excitador
principal.
2.1.1.5.1. Protección contra pérdida de
excitación utilizando relés de impedancia.
La protección utilizando este sistema busca
detectar una pérdida de excitación a través
de la medición de la impedancia hacia el
interior del generador cuando este trabaja
como generador de inducción. La
impedancia interna del generador, en este
caso, no es constante porque depende
directamente del deslizamiento que tampoco
es constante, sin embargo, se puede
considerar un valor promedio de
deslizamiento para determinar un valor
promedio de impedancia.
2.1.2. PROTECCIÓN DE RESPALDO
PARA GENERADORES.
2.1.2.1. PROTECCIÓN CONTRA
DESBALANCE DE CORRIENTE
(SECUENCIA NEGATIVA) 46.
Una condición de desequilibrio da lugar a la
aparición de corrientes de secuencia
negativa, que tienen como característica
principal el sentido de giro opuesto al de las
corrientes de secuencia positiva. Las
corrientes de secuencia positiva circulando
por los devanados del estator, producen un
flujo magnético rotativo en la misma
dirección de giro que el rotor, de tal forma
que la velocidad relativa entre el rotor y el
flujo magnético es igual a cero, por lo tanto,
no se inducen corrientes en el rotor. Las
corrientes de secuencia negativa también
producen flujo magnético rotativo, pero en
sentido contrario al rotor, por lo tanto, la
velocidad relativa entre los dos (flujo
magnético y rotor) es del doble de la
velocidad sincrónica; desde el punto de vista
del rotor, el flujo magnético generado por las
corrientes de secuencia negativa es variable
e induce corrientes del doble de frecuencia
que la fundamental,
2.1.2.2. PROTECCIÓN CONTRA
MOTORIZACIÓN DEL GENERADOR
(RELÉ DE POTENCIA INVERSA 32)
Existen dos tipos de protección contra la continuación de la estación generadora, usan
motorización: mecánica y eléctrica. La relés de distancia como protección principal;
protección mecánica es provista por sensores esto para facilitar la coordinación.
de temperatura, de vibración, indicadores de
2.1.2.5. FUNCIÓN DE PROTECCIÓN
fluido (para turbinas hidráulicas), etc. La
DE SOBRECORRIENTE
protección eléctrica es suministrada por un
TEMPORIZADA 51G (PARA
relé de potencia inversa, dispositivo 32.
RESPALDO DE 59GN)
La función de protección 32, consta de un
La función de sobrecorriente temporizada
dispositivo que mide la potencia activa que
51G, funciona como protección de respaldo
circula hacia el generador cuando éste
en caso de que no opere el relé de 59GN, en
trabaja como motor; una vez que se supere
una falla a tierra en el estator del generador.
un valor establecido como parámetro de
calibración, el relé opera con un retardo de
tiempo.
2.1.2.3. FUNCIÓN DE PROTECCIÓN
DE SOBRECORRIENTE CON
SUPERVISIÓN DE VOLTAJE 51V.
La función del relé 51V es operar cuando
cualquier corriente de falla circule por el
devanado del estator de la máquina, en caso
de que las protecciones 87G y/o 87TG hayan
fallado. El relé 51V debe ser capaz de
detectar la mínima corriente de falla
producida por un cortocircuito trifásico
sostenido a los terminales del transformador Figura 6. Conexión del Relé 51G en el Secundario
de unidad, con el regulador de voltaje en del Transformador de Distribución.
modo manual; en este caso, el voltaje interno
2.1.2.6. PROTECCIÓN CONTRA
será igual al voltaje terminal.
FALLAS A TIERRA EN EL ROTOR.
2.1.2.6.1. Función de protección 64F.
Esta función no está disponible en la
mayoría de RMM.
La protección de sobrevoltaje 64F, detecta el
primer contacto del devanado de campo a
tierra, en la mayoría de los casos, para enviar
señales de alarma y advertir al operador
Figura 5. Configuración de TCs y TPs para el Relé sobre esta condición, de tal forma que éste
51V.
pueda tomar las acciones pertinentes, como
2.1.2.4. FUNCIÓN DE PROTECCIÓN programar una salida de la unidad fallada
DE DISTANCIA 21. para inspección y reparación. Equipos
adicionales como sensores de vibración, son
Este es utilizado como respaldo para también utilizados como protección.
cortocircuitos fase-fase y trifásicos en el
generador y transformador de unidad.
Funciona a demás como respaldo para fallas
que ocurran en el sistema de potencia. La
función de respaldo 21 es comúnmente
utilizada, cuando las líneas de transmisión, a
 2.1.3.8. PROTECCIONES QUE ACTÚAN
EN CASO DE ENERGIZACIÓN
ACCIDENTAL DE LA UNIDAD.
2.1.3.9. PROTECCIÓN DE
SOBRECORRIENTE DIRECCIONAL 67.
2.1.3.10. PROTECCIÓN CONTRA
SALIDA DE PASO 78.
3.1 PROTECCIONES EN
TRANSFORMADORES
La confiabilidad de los transformadores de
potencia depende de un diseño adecuado, de
un cuidadoso montaje, de un mantenimiento
Figura 7. Esquema General Para la Protección oportuno y de la provisión de ciertos equipos
Contra Fallas a Tierra en el Campo, Utilizando el de protección. Los transformadores están
Relé 64F. sujetos a pocos tipos diferentes de
2.1.2.6.2. Función de protección 76 Y 59F. cortocircuitos y condiciones anormales. Las
fallas o condiciones anormales a las que
Las dos funciones son aplicadas para pueden estar sometidos son: fallas internas,
detectar sobrecorrientes en el devanando de sobrecalentamientos o cortocircuitos
campo, midiendo directamente la corriente externos.
DC (dispositivo 76) o midiendo el voltaje de
la excitatriz (dispositivo 59F). 3.1.1 Protección contra fallas internas.

2.1.3. PROTECCIÓN DEL Las fallas internas a la zona de protección

GENERADOR CONTRA
PERTURBACIONES EN EL SISTEMA
DE POTENCIA.
2.1.3.1. PROTECCIÓN
SOBRECORRIENTE 50/51.
2.1.3.2. PROTECCIÓN
SOBREVOLTAJE 59.
2.1.3.3. PROTECCIÓN
VOLTAJE 27.
2.1.3.4. PROTECCIÓN CONTRA
DESBALANCE DE VOLTAJE 60.
2.1.3.4.1. PROTECCIÓN CONTRA
FALLAS EN TPS UTILIZANDO RMM.
2.1.3.5. PROTECCIÓN
SOBREEXCITACIÓN 24.
2.1.3.6. PROTECCIÓN CONTRA
FRECUENCIA ANORMAL 81 O/U.
2.1.3.7. PROTECCIÓN CONTRA
ENERGIZACIÓN INADVERTIDA DEL
GENERADOR.
del transformador pueden ser fallas en los
terminales mismos o fallas en los enrollados.
En ambos casos es necesaria la más rápida
desconexión, debido a que los esfuerzos
DE resultantes son destructivos y existe el
peligro de incendio. Las fallas entre fases
dentro del estanque del transformador son
DE
poco probables y en el caso de utilizar
bancos de transformadores monofásicos son
DE BAJO imposibles. Las principales causas de fallas
entre fases son arcos en los pasamuros
bushing y fallas en los equipos cambiadores
de derivación taps bajo carga. Existen cierto
tipo de fallas internas que se denominan
incipientes y que no representan un peligro
inmediato. No obstante, en caso de dejarlas
detectadas pueden convertirse en una falla
CONTRA mayor. Las principales fallas dentro de este
grupo son fallas en el núcleo, como
consecuencia de desperfectos en el
aislamiento entre sus láminas, y también
fallas en el aceite debido a pérdidas o a
obstrucciones en su circulación.
3.1.2 Protección Diferencial
Similar principio de comparación serie que
se emplea para detectar fallas en los
enrollados del estator de un generador puede
utilizarse para detectar fallas en un
transformador. En este caso, la comparación
tiene que efectuarse entre todos los
enrollados que posee el transformador. La
orden de apertura de los interruptores se da a
través de un relé auxiliar de reposición
manual que asegura que no se reconectará el
transformador al servicio de manera
inadvertida, sometiéndolo a nuevos daños,
sino que luego de haberse constatado la
causa de la operación de la protección. El
cortocircuito es detectado por las
protecciones contra fallas a tierra instaladas
en los interruptores remotos, que al abrir
desenergizan el transformador.
3.1.3 Protección Buchholz
Las fallas en el aislamiento del núcleo y
conexiones eléctricas deficientes originan
calentamiento local, el cual, a 350°C, causa
la descomposición del aceite en gases que se
elevan, a través del aceite, y se acumulan en
la parte superior del transformador. Si se
trata de un cortocircuito en el cual circulan
altas corrientes la temperatura del aceite
aumenta rápidamente hasta el punto de
producir una vaporización que origina un
flujo de aceite como consecuencia del
incremento de la presión en el estanque del
transformador, el cual impulsa el aceite a
través de las cañerías de conexión, hacia el
conservador de aceite. Las fallas pueden
detectarse sólo mediante la medida de la
liberación de gas, ya que otras clases de
protecciones no son lo suficientemente
sensibles. El dispositivo empleado para
proteger contra la acumulación de gas y el
flujo de aceite se denomina relé Buchholz.
3.1.4 Protección a masa o de estanque
Al ocurrir una falla entre un enrollado del
transformador y la masa núcleo o estanque,
la cual a su vez se encuentra conectada a la
malla de tierra de la subestación, se produce
un cortocircuito de una fase a tierra. Para
este tipo de falla se ha desarrollado una
protección denominada a masa o de
estanque. Al producirse una falla entre un
enrollado y la masa, la corriente de
cortocircuito al pasar a tierra lo hace a través
del estanque del transformador. Desde dicho
estanque surgen dos vías bien diferenciadas:
a) la conexión del estanque a la malla de
tierra
b) todas las piezas metálicas que se
encuentran unidas tanto al estanque como a
la tierra ruedas para el transporte y sus rieles,
cañerías de agua y de aceite, tubos de
protección de cables eléctricos, etc.
3.1.5 Protección contra
sobrecalentamiento
El sobrecalentamiento del enrollado de un
transformador, como consecuencia de una
sobrecarga prolongada o a un desperfecto
del sistema de refrigeración, normalmente
no posee un peligro inmediato, pero
constituye una condición que puede afectar
la vida útil del transformador. El factor más
relevante que limita la carga que puede
llevar un transformador sin peligro de daño
es la temperatura del punto más caliente del
enrollado. El valor que éste puede alcanzar
está sujeto al ciclo de carga del
transformador, pero por consideraciones
prácticas se acepta una temperatura de
105°C para transformadores sometidos a
cargas recurrentes. El problema radica en
determinar el punto más caliente del
enrollado de un transformador, el cual no es
fácil de resolver debido a la gran diferencia
que existe entre las constantes de tiempo
térmicas del cobre pocos minutos y del
aceite horas.
La temperatura del punto más caliente del
enrollado es igual a la máxima temperatura
del aceite más la diferencia del enrollado,
que depende de las características térmicas
del transformador y de las condiciones de
carga.
3.1.6 Protección de respaldo
La finalidad básica de la protección de un
sistema eléctrico de potencia, es localizar las
corrientes o tensiones anormales y ordenar la
desconexión de las secciones anormales del
sistema tan rápido como sea posible y con la
menor perturbación posible al resto del 3.1.8 Protección de respaldo local
sistema eléctrico. Para mejorar la
El principio de esta protección consiste en
confiabilidad de dicha protección, es usual
que si una falla continua luego de que la
disponer de más de un juego de protección
protección principal ha operado en el caso de
en una ubicación determinada, o para
un desperfecto de la protección principal,
sección particular de un sistema eléctrico de
después que haya transcurrido un tiempo
potencia. Un juego de protección es
suficiente como para que la principal haya
considerado como la protección primaria o
operado, entonces de efectúa la acción en la
principal y el otro como protección de
misma ubicación para despejar la falla. En
respaldo. La protección de respaldo puede
método radica en proveer, a cada circuito
ser local o remota, dependiendo de su
que finaliza en una sección de barra, de un
ubicación relativa con respecto a la sección
relé detector de falla de respaldo. Cuando se
del sistema de potencia a que está destinada
produce una falla en ese circuito, el relé
a proteger. Una protección es considerada
detector de falla de respaldo trabaja
como principal o respaldo según su
conjuntamente con la protección principal, y
aplicación particular en cualquier situación y
energiza un relé de tiempo. El relé de tiempo
su tipo o modo de operación. Cuando dos
posee un ajuste tal que posibilita que la
protecciones instaladas en un mismo punto
protección principal opere y abra el
son responsables para fallas en diferentes
interruptor respectivo. Si el interruptor se
secciones de un sistema de potencia, tienen
abre, el relé detector se repone y desenergiza
distintos alcances o tiempos de operación,
al relé de tiempo antes que éste complete su
generalmente la protección que cubre la
tiempo y opere. En el caso que el interruptor
sección menor del sistema teniendo el mayor
no abra, el relé de tiempo trabajará y dará
grado de discriminación contra fallas
orden de apertura a todos los demás
externas a la sección, o posee el tiempo más
interruptores de la sección de barras
pequeño de operación, es considerada como
asociada con el circuito en que se produjo el
la protección principal y la otra es la
desperfecto en el interruptor,
protección de respaldo. La protección de
desenergizando así la falla.
respaldo está destinada a cubrir desperfectos
de la protección principal y de los equipos de 4.1 CODIGOS ANSI
despeje de falla asociados interruptores,
fusibles de circuitos de apertura, baterías, 4.1.1 Código ANSI 2
etc. Protección distancia es un relé que funciona
3.1.7 Protección de respaldo remoto cuando la admitancia, impedancia o
reactancia se incrementa decrece superando
En el caso de que una falla no sea despejada limites predeterminados.
por la protección principal respectiva, debe
ser despejada por la protección de respaldo.
Si la protección de respaldo fuera del tipo
unitario, o sea, restringida a la misma Figura 8. Protección de distancia IEC.
sección del sistema eléctrico, podría aún
operar si el desperfecto se encontrara en la 4.1.2 Código ANSI 27
protección principal misma o en los Relé de bajo voltaje es un relé que funciona
transformadores de corriente o de potencial sobre un valor dado de baja tensión.
que la abastecen, pero resultaría inefectiva si
el desperfecto original fuera en la batería o
en el interruptor. Para dar el mayor respaldo
posible, es usual que la protección de Figura9. Relé de bajo voltaje IEC.
respaldo no sea del tipo unitario, y se
4.1.3 Código ANSI 32
encuentre localizada remotamente con
respecto al equipo que no ha operado.
Relé direccional de potencia es un
dispositivo que funciona sobre un valor
deseado de flujo de potencia en una
dirección dada.
Figura 10. Relé direccional de potencia IEC.
4.1.4 Código ANSI 37
Relé de baja potencia o baja corriente es un
relé que funciona cuando el flujo de potencia
o corriente decrece por debajo de un valor
determinado.
Figura 11. Relé de baja apotecia o baja corriente IEC.
4.1.5 Código ANSI 40
Relé de campo es un relé que opera ante un
valor bajo anormal o por falla en el campo
de la máquina, o un exceso en el valor de la
reactancia de la corriente de armadura en una
máquina AC indicando anormalidad en el
campo de excitación.
Figura 12. Relé de campo IEC.
4.1.6 Código ANSI 47
Relé de secuencia de fases es un relé que
funciona sobre un valor predeterminado de
voltaje polifásico en una secuencia de fases
deseada.
4.1.7 Código ANSI 49
Relé térmico de transformador o máquina es
un relé que funciona cuando la temperatura
de una máquina u otro dispositivo de carga o
transformador de potencia o rectificador de
potencia excede un valor determinado.
Figura 13. Relé de transformador o maquinas IEC.
4.1.7 Código ANSI 49D
Relé de sobre temperatura del aceite.
4.1.8 Código ANSI 50
Relé instantáneo de sobre corriente es un relé
que funciona instantáneamente ante un valor
excesivo en la corriente indicando una falla
en el aparato o circuito protegido.
Figura 14. Relé instantáneo de sobre corrientes IEC.
4.1.9 Código ANSI 50N
Relé instantáneo de sobre corriente de tierra.
Figura 15. Relé instantáneo de sobre corrientes tierra
IEC.
4.1.10 Código ANSI 51BF
Relé de falla interruptor
4.1.11 Código ANSI 51
Relé temporizado de sobrecorriente es un
relé con características de tiempo inverso y
definido que funciona cuando la corriente en
circuitos AC excede un valor determinado.
4.1.12 Código ANSI 51N
Relé temporizado de sobrecorriente de tierra
4.1.13 Código ANSI 59
Relé de sobretensión es un relé que opera a
un tiempo determinado cuando se supera un
valor.
4.1.14 Código ANSI 60
Relé de balance de corriente o tensión es un
relé que opera sobre una diferencia dada en
el voltaje o corriente de entrada o salida de
dos circuitos.
4.1.15 Código ANSI 63
Relé de presión es un suiche que opera con
el aumento o descenso de la presión o rangos
de variación en la misma.
4.1.16 Código ANSI 63B
Relé Buchholz: Es un relé que detecta la
presencia de gases en el aceite.
4.1.17 Código ANSI 63D
Relé de flujo de aceite: Es un relé que detecta
la superación del flujo de aceite en una
tubería
4.1.18 Código ANSI 78
Relé de desfasaje o medida de ángulo de fase
es un relé que funciona en un ángulo de fase
predeterminado entre dos voltajes o entre
dos corrientes o entre voltaje y corriente.
4.1.19 Código ANSI 79
Relé de recierre es un relé que controla el
recierre y bloqueo automático de un
interruptor AC
4.1.20 Código ANSI 81
Relé de frecuencia es un relé que funciona
sobre un valor determinado de frecuencia
(alto/bajo) o por rangos de variación de la
misma.
4.1.21Código ANSI 86
Relé de bloqueo es un dispositivo de bloqueo
al cierre, desenergizado manual o
eléctricamente, que funciona para apagar o
mantener fuera de servicio un equipo bajo la
ocurrencia de condiciones anormales que
ameriten una revisión.
4.1.22 Código ANSI 87
Relé diferencial es un relé que funciona
sobre un porcentaje o ángulo de fase o sobre
una diferencia de corrientes o de alguna otra
cantidad eléctrica.
4.1.23 Código ANSI 87B
Relé de protección diferencial de barras.
4.1.24 Código ANSI 87T
Relé de protección diferencial de
transformador.
4 CONCLUSIONES
La realización de este trabajo tuvo como fin
hacer del conocimiento lo que en la
actualidad se lleva a cabo en el ámbito
laborar, la manera en que esto se realiza y los
equipos que se utilizan en la industria
eléctrica, a través de la presentación de las
pruebas realizadas en un trasformador y
generador, así como la configuración previa
del dispositivo que mostró que los resultados
obtenidos fueron los esperados.
Las protecciones del trasformador y
generador, deben considerarse las
repercusiones de la operación de estos, en la
operación de forma segura de los sistemas
auxiliares del generador, de tal forma que
ante un evento de operación continua no
segura, el disparo de interruptores sea
estrictamente los necesarios, realizándose de
manera que no afecte, en primera instancia,
los diferentes procesos de industrias.
5 REFERENCIAS
Bibliografía
[1] S. Garcia, «Proteccion Sistemas
Electricos,» 08 01 2021. [En línea].
Available:
https://www.ariae.org/sites/default/fil
es/2017-
05/Proteccion%20Sist.%20Electricos
%20.pdf. [Último acceso: 16 10
2022].
[2] I. Ramiro, «Protección de generadores
eléctricos mediante relés
microprocesados multifuncionales,»
12 07 2008. [En línea]. Available:
https://bibdigital.epn.edu.ec/handle/15
000/710. [Último acceso: 16 10
2022].
[3] J. Guerrero, «sistema de proteccion en
subestaciones por medio de
tranformadores y generadores,» 30 10
2012. [En línea]. Available:
https://dspace.ups.edu.ec/bitstream/12
3456789/2093/13/UPS-
GT000155.pdf. [Último acceso: 16 10
2022].
[4] D. Cantuña, «Protecciones Electricas
en MT,» 24 04 2013. [En línea].
Available:
https://frrq.cvg.utn.edu.ar/pluginfile.p
hp/3415/mod_resource/content/0/PT0
71-Protecciones_en_MT.pdf. [Último
acceso: 16 10 2022].
