“MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,

DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO

UNICO DE INVERSION N° 2525773.

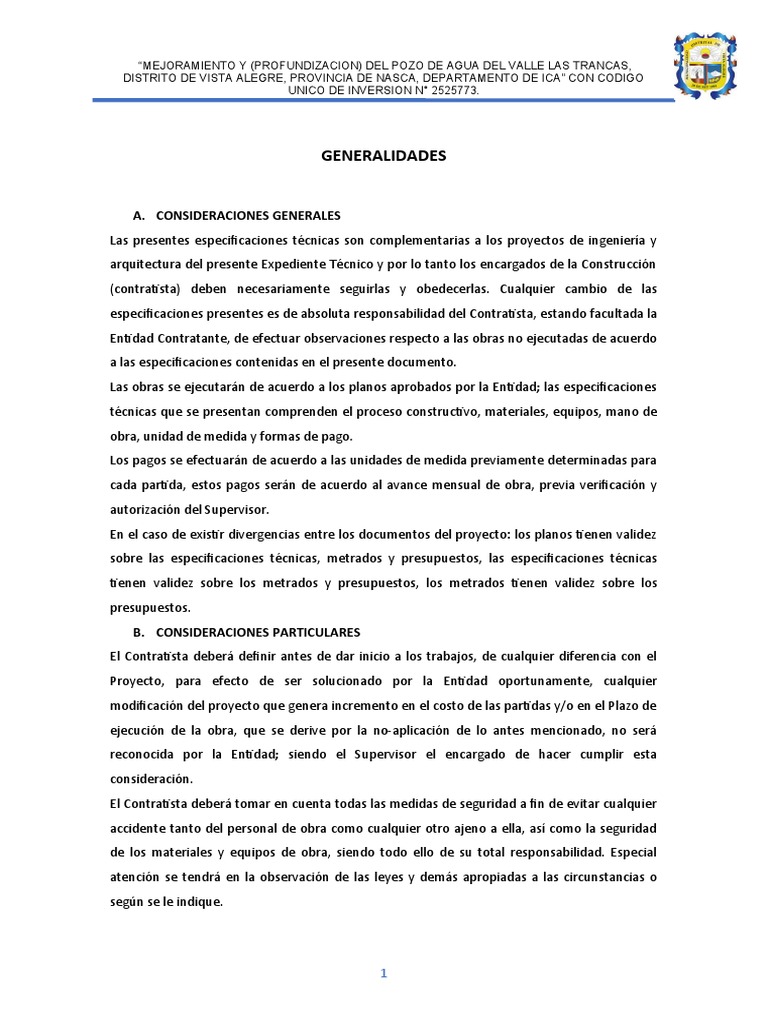

GENERALIDADES

A. CONSIDERACIONES GENERALES
Las presentes especificaciones técnicas son complementarias a los proyectos de ingeniería y
arquitectura del presente Expediente Técnico y por lo tanto los encargados de la Construcción
(contratista) deben necesariamente seguirlas y obedecerlas. Cualquier cambio de las
especificaciones presentes es de absoluta responsabilidad del Contratista, estando facultada la
Entidad Contratante, de efectuar observaciones respecto a las obras no ejecutadas de acuerdo
a las especificaciones contenidas en el presente documento.
Las obras se ejecutarán de acuerdo a los planos aprobados por la Entidad; las especificaciones
técnicas que se presentan comprenden el proceso constructivo, materiales, equipos, mano de
obra, unidad de medida y formas de pago.
Los pagos se efectuarán de acuerdo a las unidades de medida previamente determinadas para
cada partida, estos pagos serán de acuerdo al avance mensual de obra, previa verificación y
autorización del Supervisor.
En el caso de existir divergencias entre los documentos del proyecto: los planos tienen validez
sobre las especificaciones técnicas, metrados y presupuestos, las especificaciones técnicas
tienen validez sobre los metrados y presupuestos, los metrados tienen validez sobre los
presupuestos.
B. CONSIDERACIONES PARTICULARES
El Contratista deberá definir antes de dar inicio a los trabajos, de cualquier diferencia con el
Proyecto, para efecto de ser solucionado por la Entidad oportunamente, cualquier
modificación del proyecto que genera incremento en el costo de las partidas y/o en el Plazo de
ejecución de la obra, que se derive por la no-aplicación de lo antes mencionado, no será
reconocida por la Entidad; siendo el Supervisor el encargado de hacer cumplir esta
consideración.
El Contratista deberá tomar en cuenta todas las medidas de seguridad a fin de evitar cualquier
accidente tanto del personal de obra como cualquier otro ajeno a ella, así como la seguridad
de los materiales y equipos de obra, siendo todo ello de su total responsabilidad. Especial
atención se tendrá en la observación de las leyes y demás apropiadas a las circunstancias o
según se le indique.

1
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Asimismo, todos los trabajos y actividades que implique la ejecución de la obra deberán
realizarse teniendo en cuenta no dañar las estructuras, redes y/o instalaciones ajenas al
presente proyecto. Si propiedades de terceros o ajenas al presente proyecto resultasen
dañadas, debido a actividades del Contratista, estas deberán ser restauradas inmediatamente
y dejadas en las mismas condiciones en las que se encontraban antes del daño, ó indemnizar al
propietario. De igual manera en caso daños a terceros, será de responsabilidad del Contratista
cubrir los gastos de acuerdo a la normatividad vigente.
El contratista deberá indemnizar y dejar a salvo a la Entidad y a sus funcionarios, de
cualesquiera de acciones o reclamos hechos por daños o perjuicios ocasionados a personas o
propiedad, como consecuencia de negligencia en el resguardo del trabajo, o por el uso de la
construcción de la obra de materiales que no lleven los requisitos de las especificaciones y/o
debido a negligencia o mala conducción del contratista.
El Contratista deberá conducir sus operaciones de manera que cause la menor obstrucción o
inconveniencia posible al tránsito público y no deberá tener bajo construcción un área o
cantidad de trabajo mayor del que pueda ejecutar correctamente y con la debida
consideración a los derechos del público. Así mismo el Contratista tendrá la obligación de
mantener las señales y otros controles necesarios para un adecuado encauzamiento del
tránsito y en donde sea necesario se proveerán accesos y cruces temporales.
El Contratista deberá entregar al almacén de la Entidad los materiales, equipos y/o elementos
a desmontar que no sean reutilizados, previa inspección del Supervisor. El Contratista también
está en la obligación de financiar los gastos de abastecimiento de energía eléctrica y agua que
implique la ejecución de la obra.
El Contratista deberá tener en cuenta las condiciones y variaciones de clima, así como las vías
de comunicación, problemas de agua, energía eléctrica, accesos, lluvias y otros factores y
proveerlos en la ejecución de la obra de manera que no perjudique el avance de la misma.
El Contratista deberá proporcionar y mantener en condiciones sanitarias y de limpieza, los
servicios para el uso de sus empleados, cumpliendo con los requisitos y reglamentos de las
autoridades de Sanidad Pública. También deberá mantener los predios del campamento,
presentable y en perfectas condiciones de sanidad y limpieza.
Hasta la aceptación de la obra por la Entidad Contratante, la Obra deberá estar bajo el cargo y
cuidado del contratista, y éste deberá tomar todas las precauciones necesarias para
protegerlas contra daños y perjuicios causados por elementos extraños o por otra causa, ya
sea debido a material o trabajo defectuoso o la omisión de trabajos considerados en el
expediente técnico.

2
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

El Contratista deberá construir y mantener la oficina de Obra para la Supervisión, así como
también para la Residencia de Obras.
DEL RESIDENTE DE OBRA
La Empresa Contratista designará sea a un Ingeniero Civil ó Arquitecto, idóneamente
preparado y de amplia experiencia debiendo constatar el cumplimiento de los reglamentos y
los procesos constructivos, así como la correcta aplicación de las normas establecidas y de lo
descrito en el presente Expediente Técnico.
DEL PERSONAL
El Residente deberá presentar al Supervisor de la Entidad, la relación del personal que va a
trabajar en la obra, reservándose este el derecho de pedir el cambio total ó parcial del
personal, o los que a su juicio y en el transcurso de la obra demuestren ineptitud para
desempeñar el cargo encomendado.
El Residente deberá acatar la determinación del Supervisor de la Entidad y no podrá invocar
como causa justificatoria para solicitar ampliación de plazo para entrega de obra lo
anteriormente descrito.
DEL EQUIPO
Comprende la maquinaria que interviene en la obra señalada en la relación de equipo mínimo
del presente expediente técnico, el equipo variará de acuerdo a la magnitud de la obra, pero
en todo caso debe ser suficiente y de óptimo estado para que la obra no sufra retrasos en su
ejecución.
DE LOS MATERIALES
El acopio de los materiales debe hacerse de manera racional, de tal manera que su presencia
no cause malestar en la ejecución de la misma, o que por excesivo tiempo de almacenamiento
desmejore las propiedades particulares de estos.
El Residente pondrá en consideración del Supervisor y, a su solicitud, muestras por duplicado
de los materiales que crea conveniente, los que previa aprobación podrán usarse en la obra, El
Supervisor está autorizado a rechazar el empleo o uso de los materiales, cuando no cumplan
con las normas ya mencionadas con las especificaciones particulares de los elementos
destinados a la obra.
DE LAS PRUEBAS
Es obligación del Contratista, antes de solicitar la Recepción de la Obra, realizar todas las
Pruebas, análisis y ensayos necesarias para la verificación del óptimo funcionamiento de la
obra ejecutada. De no ser así, el Supervisor está autorizado a rechazar los trabajos, siendo
responsabilidad del Contratista la reposición de ellos.

3
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

SERVICIOS DE LABORATORIO
El Contratista propondrá a una entidad de reconocido prestigio especializada en pruebas de
laboratorio para llevar a cabo todos los servicios de pruebas que sean necesarios para asegurar
el cumplimiento de todo lo descrito en los documentos del presente Expediente Técnico.
El laboratorio de pruebas deberá tener personal técnico con experiencia, estar
apropiadamente equipado y completamente calificado para efectuar las pruebas de acuerdo
con las normas especificadas. El Contratista obtendrá la aceptación del Supervisor antes de
que se lleven a cabo los servicios, estando a cargo del Contratista el costo de los mismos.
Cualquier prueba necesaria para satisfacer los procedimientos internos de control de calidad
del Contratista, será de su responsabilidad.
PRUEBAS Y MUESTRAS
El Contratista suministrará todo el personal e instalaciones necesarios para ayudar con el
desarrollo de las pruebas. Estas se llevarán a cabo por personal de laboratorio tal como se
indique en las Especificaciones. Se llevará un registro que incluya el tipo, tiempo, localización y
número de cada prueba o muestra requerida.
Después de tomar la muestra, el laboratorio llevará a cabo las pruebas requeridas dentro de
un término razonable de tiempo consistente con las normas especificadas y rendirá un informe
escrito de cada prueba efectuada.
El Contratista facilitará todos los materiales para muestras y cooperará en las actividades
requeridas para las pruebas, incluyendo la toma de muestras.
INFORMES Y PRUEBAS
Según se especifique en Planos o el Supervisor lo requiera, el laboratorio presentará para su
revisión informes escritos sobre los resultados de las pruebas y la información suministrada
por el Contratista sobre materiales y equipos propuestos para usarse en la Obra.
Los informes escritos sobre pruebas de materiales entregados en el sitio e ingresados a la Obra
serán remitidos directamente del laboratorio al Inspector.
C. COMPATIBILIZACION Y COMPLEMENTOS
El objetivo de las especificaciones técnicas es dar las pautas generales que el Contratista
deberá seguir en cuanto a calidades, procedimientos y acabados durante la ejecución de la
obra, como complemento de los planos, metrados y memorias descriptivas.
Deberá además ser indispensable el cumplimiento de los Reglamentos, Códigos y Normas
nacionales vigentes necesarias para el tipo de obra a ejecutar, así como el contenido técnico
vertido en el desarrollo de las especificaciones técnicas, es compatible con los siguientes
documentos:

4
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

- Reglamento Nacional de Edificaciones del Perú.

- Norma Técnica de Infraestructura Sanitaria para Instalaciones Urbanas S100
- Manuales de Normas del A.C.I.
- Manuales de Normas del A.S.T.M.
- Código Nacional de Electricidad del Perú.
- Reglamento de la Ley de Industria Eléctrica del Perú

5
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

ESPECIFICACIONES TECNICAS
01. OBRAS PROVISIONALES, TRABAJOS PRELIMINARES, SEGURIDAD Y SALUD
01.01. OBRAS PROVISIONALES Y TRABAJOS PRELIMINARES
01.01.01. CONSTRUCCIONES PROVISIONALES
[Link]. ALMACEN OFICINA Y CASETA DE GUARDIANIA
Descripción
Se considera en esta partida el suministro, montaje e instalación de caseta provisional para
uso de almacén, oficina y caseta de guardianía que faciliten la recepción, almacenamiento y
brinde seguridad a los equipos y herramientas a emplearse en la ejecución de la obra. La
misma que se deberá mantenerse hasta la conclusión de la obra. Esta partida incluye el
desmontaje de la oficina, del almacén y caseta de guardianía.
Las oficinas, almacén de obra, y caseta de guardianía estarán juntas en una estructura de
dimensiones de 10.00m x 10.00m y será construidos con madera (triplay lupuna y madera
tornillo) y cobertura de plancha galvanizada Calaminon.
Método de Construcción
Este ítem está referido al acondicionamiento de ambientes provisionales necesarios para el
personal técnico y obrero, serán de materiales prefabricados, como triplay con listonería de
madera, techo liviano acanalado u otros sistemas similares; todo debidamente
acondicionado y con las instalaciones mínimas necesarias. Además de los puntos de
iluminación, deberán tener puertas con chapas o candado de seguridad.
Control
La supervisión deberá aprobar la ubicación, disposición de ambientes, materiales y
acabados; así como exigir su cumplimiento, pudiendo rechazar los que no sean
satisfactorios.
Unidad de Medida
La unidad de medición es metro cuadrado (m2).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto con la previa aprobación del Supervisor.
[Link]. CARTEL DE OBRA 3.60x7.20m
Descripción

6
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Se considera en esta partida la fabricación e instalación de un cartel de obra con la finalidad

de identificar el proyecto, en el cual irá escrito el nombre de la entidad propietaria de la
obra, la denominación de la obra, presupuesto, nombre del contratista y otros que la
entidad contratante especifique.
El contratista deberá fabricar y colocar el cartel de las dimensiones de 3.60x7.20m, con
colores y características según modelo proporcionado por la Entidad.
Método de Ejecución
El Cartel de obra será de estructura de madera de tornillo, los parantes (H =4.85m) se
fijarán al piso con concreto simple 1:10 + 30% P.G. >=100KG/CM2 (0.80x0.80x0.65m) donde
se atortolarán con alambre N°8, donde se colocará una superficie de triplay lupuna de
e=4mm de las dimensiones indicadas de acuerdo al plano de detalles del cartel de obra, con
aprobación de la Supervisión.
Materiales
- CLAVOS CON CABEZA DE 2 1/2", 3", 4"
- PIEDRA MEDIANA (MAX.4")
- HORMIGON
- AGUA PUESTA EN OBRA
- CEMENTO PORTLAND TIPO I (42.5 kg)
- MADERA TORNILLO
- TRIPLAY LUPUNA 4’X8’X4MM
- PINTURA ESMALTE
- BARNIZ SELLADOR DE MADERA
- PERNO 1/4" X 7" CON TUERCA
Control
La supervisión deberá controlar el correcto anclaje de los parantes de soporte del cartel, así
como la ubicación del mismo.
Unidad de Medida
La unidad de medición es la unidad (und).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
[Link]. SERVICIOS HIGIENICOS

7
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Descripción
En esta partida se considera el alquiler de los servicios higiénicos portátiles que usará el
personal del Contratista desde el inicio hasta el término de la obra.
Método de Ejecución
El trabajo consiste en el alquiler e instalación de baños portátiles en las ubicaciones
adecuadas según acuerdo con el supervisor.
Control
La supervisión deberá verificar la ubicación de los baños portátiles.
Unidad de Medida
La unidad de medición es por cada mes de uso (mes).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto con la previa aprobación del Supervisor.
[Link]. CERCO DE PROTECCION PROVISIONAL
Descripción
Esta partida corresponde a la colocación de un cerco de madera tornillo y triplay de 6 mm u
otro material según lo especificado en el análisis de costos durante la ejecución de la obra.
El Contratista debe proveer este elemento en el momento que la obra lo requiera. La
Supervisión verificará el cumplimiento total de esta partida.
Método de Construcción
Se trazará en el terreno el diseño geométrico del cerco; la altura mínima del cerco será de
2.10 m. con un espesor adecuado el que estará en función del sistema que se utilice. Los
cercos contarán con puertas de anchos convenientes, tal que permita el fácil acceso de
vehículos y personal que trabaja en la obra.
Materiales
- ALAMBRE NEGRO N° 8
- CLAVOS CON CABEZA DE 2 1/2", 3", 4"
- MADERA TORNILLO
- TRIPLAY LUPUNA 6 mm x 4' x 8'
Equipos
Herramientas manuales
Control

8
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

El Supervisor deberá exigir al contratista, la ejecución del cerco perimetral según lo

previsto, en las longitudes y sectores necesarios, a fin de garantizar la seguridad de los
trabajadores, peatones y estructuras vecinas.
Unidad de Medida
La unidad de medición es por metro (m)
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto con la previa aprobación del Supervisor.
[Link]. TRANQUERA DE MADERA MOVIL PARA DESVIACION VEHICULAR Y/O
PEATONAL
Descripción
Contempla la totalidad de las acciones que sean necesarias adoptar, para que se asegure el
mantenimiento de tránsito durante la ejecución de los trabajos a cargo del Contratista. Así
también contempla las labores dentro del plan de desvío para su mejor funcionamiento del
tránsito.
Método de Construcción.
Previamente a la iniciación de los trabajos el Contratista debe coordinar con el supervisor
las acciones y el programa previsto para disminuir al mínimo posible las molestias de los
usuarios de las vías e incomodidad al vecindario, considerando que la totalidad de las obras
contratadas deberán efectuarse en el plazo establecido.
En los casos en que no sea posible la habilitación de una vía alterna adecuada para el
tránsito vehicular durante el tiempo que duren los trabajos, estos se efectuarán por medias
pistas.
El plan de trabajo podrá ser modificado por el Contratista, previa coordinación con el
Ingeniero Supervisor, si se demuestra que la modificación introducida permite reducir las
molestias e inconvenientes al tránsito vehicular o al peatonal.
El Contratista coordinará con las autoridades policiales y municipales respectivas, cualquier
modificación del tránsito vehicular o peatonal que signifique una variación sustancial del
sistema actual, haciendo uso en estos casos de tranqueras móviles.
Sin perjuicio de lo anterior, de ser necesario y donde lo indique el Ingeniero Supervisor, el
contratista deberá, por su propia cuenta ubicar vigilantes con banderolas, linternas,
silbatos, etc. a fin de que puedan orientar el movimiento

9
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Vehicular a través del área de trabajo, teniendo en cuenta en todo momento la obligación
de proporcionar a los conductores, peatones y vigilantes una adecuada seguridad personal
y de sus bienes, así como comodidad para su circulación.
Método de Control
El Supervisor deberá aprobar el programa del Contratista para la ejecución de los trabajos
de mantenimiento del tránsito para evitar el caos peatonal y facilitar el libre tránsito
peatonal y vehicular.
El tránsito vehicular durante la ejecución de las obras no deberá sufrir detenciones de
duración excesiva. Para esto se deberá diseñar sistemas de control por medios visuales y
sonoros, con personal capacitado de manera que se garantice la seguridad y confort del
público y usuarios de la vía, así como la protección de las propiedades adyacentes. El
control de tránsito se deberá mantener hasta que las obras sean recibidas por el MTC.
Método de Medición
La unidad de medición es unidad (und) y se pagará por fraccionado en el número de meses
que dure la obra, verificado y aprobados por el Ing. Supervisor.
Base de Pago
El pago de este ítem será cuantificado en forma proporcional al monto Global de la partida
prevista en el presupuesto de obra concordado con el plazo de ejecución, y constituirá
compensación completa por los trabajos descritos incluyendo mano de obra, leyes sociales,
materiales, equipo, imprevistos y en general todo lo necesario para completar la actividad.
Mensualmente el Contratista presentará un Certificado de Mantenimiento de Tránsito,
otorgado por el Supervisor, de fiel cumplimiento de estas especificaciones durante el
período sujeto a pago.

01.01.02. INSTALACIONES PROVISIONALES

[Link]. AGUA PARA LA CONSTRUCCION
Descripción
Esta partida corresponde al aprovisionamiento del agua durante la ejecución de la obra. El
Contratista debe proveer agua en el momento que la obra lo requiera. La Supervisión
verificará que el agua que suministre el Contratista sea limpia, fresca y bebible.
Unidad de Medida
La unidad de medición es Global (glb).
Forma de pago

10
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

El pago constituirá la compensación completa por los trabajos descritos anteriormente

incluyendo mano de obra, leyes sociales, materiales, equipos, herramientas, imprevistos y
en general todo lo necesario para completar la partida correctamente.
[Link]. ENERGIA ELECTRICA PARA LA CONSTRUCCION
Descripción.
Esta actividad se refiere a la acometida provisional de energía para atender los
requerimientos de la obra en lo que respecta a la iluminación y potencia durante la
ejecución de la obra, se tomara del servicio público o con planta propia, según sea el caso.
Deberá efectuarse con los conductores en buen estado, la distribución tanto para los
puntos de luz y fuerza deben ser convenientemente ubicados en lugares seguros lejos en lo
posible donde presente humedad.
Método de medición
La unidad de medida es global (glb).
Forma de Pago
El pago de estos trabajos será global, de acuerdo a los precios que se encuentran definidos
en el presupuesto y de acuerdo al avance verificado por la Inspección.

01.01.03. MOVILIZACION Y DESMOVILIZACIÓN DE MAQUINARIA Y HERRAMIENTAS

[Link]. MOVILIZACION Y DESMOVILIZACION DE EQUIPO Y HERRAMIENTAS
Descripción
Esta partida comprende todo el trabajo de reunir, suministrar y transportar al lugar de la
obra el equipo mecánico, maquinarias y herramientas parar iniciar y mantener el proceso
constructivo de la obra.
La movilización incluye además al final de la obra, la remoción, retiro de instalaciones y
equipos. Esta partida incluye la obtención y pago de permisos y seguros.
El traslado de equipo pesado deberá ejecutarse en vehículo pesado, mientras que el equipo
liviano no autopropulsado como herramientas, martillos neumáticos, vibradores, etc.
puede trasladarse por sus propios medios.
Este equipo a utilizar deberá ser de optima condición y uso, el mismo que será revisado por
el Supervisor en la obra y de no encontrarlo satisfactorio en cuanto a su condición y
operatividad, será rechazado, en cuyo caso el contratista deberá reemplazarlo por otro
similar que cumpla con las condiciones requeridas para la optimización de los trabajos, sin
que este signifique costo adicional para la Entidad. Asimismo, si el contratista opta por
transportar un equipo diferente al ofertado, este no será valorizado por el Supervisor.

11
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

El contratista no retirará de la obra ningún equipo sin autorización escrita del Supervisor.
Método de ejecución
La unidad de medición es viaje (viaje).
Formas de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.

01.01.04. TRABAJOS PRELIMINARES

[Link]. LIMPIEZA DE TERRENO
DESCRIPCIÓN
Está referido a los trabajos de eliminación de los elementos sueltos livianos, pesados,
basura y la extracción de raíces o malezas existentes en la superficie de terreno destinado
a la ejecución.
MÉTODO DE CONSTRUCCIÓN
Sobre el área a construirse se realizará el trabajo de limpieza con herramientas manuales,
se juntarán todos los elementos a eliminarse en un solo lugar, para de esta manera permitir
la ejecución de las partidas posteriores.
METODO DE MEDICIÓN
La medición para la Limpieza de Terreno, ejecutada de acuerdo a los planos, se efectuará
por metro cuadrado (m².) ejecutado.
CONDICIONES DE PAGO
El pago se efectuará al precio unitario del presupuesto por metro cuadrado (m²),
entendiéndose que dicho precio constituye la compensación total por toda la mano de
obra, equipo, herramientas, materiales e imprevistos necesarios para la ejecución del
trabajo.

[Link]. DESMONTAJE DE INSTALACIONES HIDRAULICAS EN EL POZO EXISTENTE

DESCRIPCIÓN
El desmontaje consiste en extraer la columna de tubería y la electrobomba Sumergible del
interior del pozo hasta la superficie, luego se procede a realizar una inspección sobre el
estado de cada uno de los componentes.

12
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

El desmontaje consiste en extraer el motor, linterna, columna de tuberías, fundas, ejes,

coples, cuerpo de bomba, tubo de succión y canastilla del interior del pozo y se realiza
cuando se presenta la necesidad de: Rehabilitar el pozo y/o Reparar el equipo de bombeo,
esta fase es el proceso inverso al Montaje, las fotos que se muestran a continuación
corresponden a toda la secuencia de lo que constituye el desmontaje de un equipo de
bombeo de un pozo tubular, para el tipo de bomba turbina vertical.
METODO DE MEDICIÓN
La medición para el desmontaje, ejecutada de acuerdo a los planos, se efectuará por global
(glb) ejecutado.
CONDICIONES DE PAGO
El pago se efectuará al precio unitario del presupuesto por global (glb), entendiéndose que
dicho precio constituye la compensación total por toda la mano de obra, equipo,
herramientas, materiales e imprevistos necesarios para la ejecución del trabajo.

[Link]. DEMOLICION DE MURO DE CONCRETO DE POZO EXISTENTE

DESCRIPCION
Demolición total o parcial de construcciones existentes, que sea necesario eliminar para la
correcta ejecución de las obras, las cuales serán realizadas por el contratista de manera
manual o mecánica de acuerdo con las indicaciones en los planos o en su defecto según
los parámetros del interventor.
Actividades que intervienen:
• Demolición estructuras en concreto.

PROCEDIMIENTO DE EJECUCION
 Consultar y verificar los elementos a demoler.
 Solicitar una inspección ocular con la intervención de la autoridad competente y del
interventor por medio de acta correspondiente en el caso de que haya construcciones
vecinas que puedan ser afectadas.
 Apuntalar debidamente las paredes, pisos, y techos que puedan caer, deteriorarse o
presentar peligros para el personal que ejecute los trabajos, se emplearan elementos
capaces de soportar las cargas
 Colocar protecciones adecuadas, avisos de peligro o vallas que impidan el tránsito, para
aislar zonas de demolición.

13
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

 Demoler las estructuras existentes de acuerdo al proyecto.

METODO DE MEDICIÓN
La medición para el desmontaje, ejecutada de acuerdo a los planos, se efectuará por metro
cubico (m3) ejecutado.
CONDICIONES DE PAGO
El pago se efectuará al precio unitario del presupuesto por metro cubico (m3),
entendiéndose que dicho precio constituye la compensación total por toda la mano de
obra, equipo, herramientas, materiales e imprevistos necesarios para la ejecución del
trabajo.

[Link]. ACARREO INTERNO, [Link] DE DEMOLICION.

DESCRIPCIÓN
Esta partida corresponde al traslado del material procedente de las demoliciones a un
punto de acopio dentro de la obra para su posterior eliminación.
La Supervisión verificará que durante el traslado del material a eliminar el Contratista use
rutas establecidas para la ejecución de esta partida tomando la seguridad apropiada para
estos trabajos.

UNIDAD DE MEDIDA
La unidad de medición de esta partida será el metro cúbico (m3).

FORMA DE PAGO
El pago se efectuará considerando como unidad de medida el metro cubico (m3) y se
multiplicará por su costo unitario. Dicho pago constituirá retribución total por la mano de
obra, equipos, herramientas y cualquier otro insumo que se requiera para ejecutar
totalmente el trabajo. El Supervisor velará porque ella se ejecute permanentemente
durante el desarrollo de la obra, hasta su culminación.

[Link]. ELIMINACION DE DEMOLICIONES

Descripción
Se refiere a la eliminación de materiales provenientes de las demoliciones mencionadas
anteriormente.
Procedimiento constructivo

14
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

El material que no sea requerido y el inadecuado, deberá removerse y eliminarse fuera de

la obra mediante el uso de volquetes de 6 a 10 m3, en lugar autorizado por la autoridad
municipal correspondiente, para no interferir la ejecución normal de la obra. Dentro de
esta actividad se incluye el transporte interno de desmonte, es decir el transporte de la
zona de trabajo al lugar de acopio, así mismo incluye el esponjamiento del material
procedente de las demoliciones y su eliminación con transporte al lugar autorizado.

Unidad de Medida
La Unidad de medida será el metro cúbico (m3), de material a eliminar, medido
considerando su esponjamiento.

Forma de pago
El pago se efectuará considerando como unidad de medida el metro cúbico (m3) y se
multiplicará por su costo unitario. Dicho pago constituirá retribución total por la mano de
obra, equipos, herramientas y cualquier otro insumo que se requiera para ejecutar
totalmente el trabajo. La verificación del metrado la realizara el supervisor debiéndose
contar con su aprobación para el pago respectivo.

01.01.05. TRAZO, NIVELES Y REPLANTEO

[Link]. TRAZO Y REPLANTEO PRELIMINAR
Descripción
Comprende la ejecución de los trabajos previos al inicio de obra, las que serán efectuados
por el responsable de Obra de acuerdo con los planos del Proyecto.
Durante la ejecución de estos trabajos, el encargado de la obra con ayuda del equipo
topográfico (teodolito), colocará balizas o vallas de madera para señalar los ejes principales
y secundarios, las que mantendrá hasta el emplantillado.
Método Constructivo
Se trazará en el terreno a partir de un bench mark o punto de referencia de partida, con
cota absoluta o de referencia, trabajos que incluyen el control estricto y permanente de las
cotas, dimensiones y profundidades durante todo el proceso de ejecución del movimiento
de tierras según lo especificado en los planos y aprobados por la supervisión.
Materiales
- Clavos con cabeza de 2 1/2", 3", 4"
- Cal

15
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

- Madera Tornillo
- Cordel
Equipos
- teodolito y mira
- Herramientas manuales
Control
La supervisión ejercerá control permanente de los trabajos, a fin de asegurar que las
indicaciones del proyecto sean llevadas fielmente a la zona de trabajo y que la obra cumpla,
una vez concluida, con los requerimientos y especificaciones del proyecto, requiriéndose
para ello permanente control de los niveles y medidas.
Unidad de Medida
La unidad de medición es el Metro Cuadrado (m2).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.

[Link]. NIVELACION DE TERRENO

GENERALIDADES:
Este trabajo consiste en la ejecución de todo el movimiento de tierra necesario para
adecuar un área a los niveles previstos para la construcción de la caseta de válvula del
reservorio; la disposición final de los materiales explanados y la conformación y
compactación de las áreas donde se realizará la obra.
Unidad de Medida
La unidad de medición es el Metro Cuadrado (m2).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.

[Link]. REPLANTEO DURANTE EL PROCESO

16
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Descripción
El contratista debe realizar los trabajos de control topográfico durante el proceso de
ejecución de la obra con ayuda de un teodolito. Se debe mantener el Bench Marks y otros
puntos de referencia que permitan el control de altimetría y planimetría de los módulos a
construir.
Los puntos de referencia deben ser fácilmente localizables para verificar los niveles y ejes
durante el proceso de construcción.
Método Constructivo
Se practicará el trazo y replanteo de los diversos elementos de la estructura de acuerdo a
los detalles indicados en los planos y según las indicaciones del supervisor de ser el caso.
Se deberá tener especial cuidado en reflejar en la obra, las dimensiones de las secciones
especificadas en planos para cada uno de los diversos elementos.
Materiales
- Clavos con cabeza de 2 1/2", 3", 4"
- Cal
- Madera Tornillo
- Cordel
Equipos
- Teodolito (Inc. Trípode, miras y jalones)
- Herramientas manuales
Control
La supervisión, mantendrá un control estricto y permanente durante la ejecución de la obra
a fin de garantizar el fiel cumplimiento en la zona de trabajo, de las ubicaciones y medidas
definidas para cada elemento de la estructura, debiendo ser rechazadas aquellos que no
cumplan con tal cometido.
Unidad de Medida
La medición de la presente partida es por metro cuadrado (m2) a ser replanteado en obra
calculando el área del terreno ocupada por el trazo.
Forma de pago
Para el pago se considerará el avance obtenido y medido de acuerdo al ítem mencionado
anteriormente, también al fácil replanteo que se pueda realizar en cualquier momento. De
igual forma en la presente partida incluye los costos de materiales, mano de obra y equipos
necesarios para completar la partida el cual debe contar con la aprobación de la
Supervisión de Obra.

17
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

01.02. SEGURIDAD Y SALUD

01.02.01. ELABORACION, IMPLEMENTACION Y ADMINISTRACION DEL PLAN DE
SEGURIDAD Y SALUD EN EL TRABAJO
Descripción
Comprende las actividades y recursos que correspondan al desarrollo, implementación y
administración del plan de seguridad y salud en el trabajo PSST, debe considerarse, sin llegar
a limitarse: el personal destinado a desarrollar, implementar, administrar el plan de
seguridad y salud en el trabajo, así como los equipos, instrumentos y facilidades necesarias
para desempeñar de manera efectiva sus labores, durante todo el proceso de la obra.
Unidad de Medida
La unidad de medición es Global (glb).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor
01.02.02. EQUIPO DE PROTECCION PERSONAL (EPPS)
Descripción
Comprende el equipo de protección individual que deben ser entregados a los trabajadores
ante los peligros existentes en las diferentes áreas del trabajo.
El equipo de protección individual cuenta con:
- Barbiquejo
- Guantes de cuero
- Guantes de jebe
- Cortavientos para casco
- Pantalón s/talla
- Pantalón, camisa (drill)
- botas de jebe
- Casco de protección
- Guantes de cuero
- Tapones auditivos
- Respirador contra polvo.
- Chalecos reflectivos

18
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Unidad de Medida
La unidad de medición es la Global (glb).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
01.02.03. EQUIPOS DE PROTECCION COLECTIVA
Descripción
Comprende el equipo de protección colectivo que deberán ser instaladas para proteger a los
trabajadores y público en general de los peligros existentes en las diferentes áreas del
trabajo.
Entre los equipos de protección colectiva se debe considerar, sin llegar a ser una limitación:
malla anaranjada, poste de señalización de concreto y madera (cachacos), barandas rígidas,
cinta señalización 400 m (rollo), redes de protección de caídas y pértigas, alarma audible con
pulsador.
Unidad de Medida
La unidad de medición es Global (glb).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
01.02.04. SEÑALIZACION TEMPORAL DE SEGURIDAD
Descripción
Comprende, sin llegar a limitarse, las señales de advertencia, reguladora, informativa, de
obligación, cintas señalizadoras de peligro, poste de señalización de concreto y madera
(cachacos), conos reflectivos de seguridad de 28”, relativas a los equipos de lucha contra
incendios y todos aquellos carteles utilizados para rotular áreas de trabajo, que tengan la
finalidad de informar al personal de obra y público en general, durante la ejecución de una
partida.
Unidad de Medida
La unidad de medición es global (glb).
Forma de pago

19
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

El trabajo será pagado con el precio unitario de la partida respectiva indicada en el

Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.

01.03. TRABAJOS DE CONTROL Y VIGILANCIA CONTRA PANDEMIA COVID-19

01.03.01. TRABAJOS PRELIMINARES
[Link]. ELABORACION DEL PLAN PARA VIGILANCIA, PREVENCIÓN Y CONTROL DEL
COVID-19 EN EL TRABAJO
Descripción
Este plan será de acuerdo a lo previsto según el MINSA aprobado por el Comité de
Seguridad y Salud en el Trabajo de la Superintendencia Nacional de Bienes Estatales, acerca
de la prevención y control del COVID-19 en el trabajo, para así poder contrarrestarlo de
manera eficaz.
Unidad de Medida
La unidad de medición es Global (glb).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
[Link]. INSTALACIÓN DE REDES DE AGUA Y DESAGUE PARA LAVADEROS TRABAJO
Descripción
Esta partida está destinada a la instalación de redes de agua y desagüe que van a alimentar
los lavaderos designados para el lavado de manos de todos los trabajadores en la obra.
Unidad de Medida
La unidad de medición es Global (glb).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.

01.03.02. SERVICIOS DE TERCEROS

20
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

[Link]. SERVICIO DE DESINFECCIÓN DEL CENTRO DE TRABAJO, MOBILIARIO Y

EQUIPOS (SEMANAL)
Descripción
Esta partida se refiere a la desinfección semanal del área de la obra debidamente ejecutado
por un servicio especializado de desinfección contra el avance del COVID-19.
Unidad de Medida
La unidad de medición es Semanal (sem).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
01.03.03. ADQUISICIÓN DE INSUMOS, EQUIPOS Y MATERIAL DE HIGIENE, CONTROL Y
DESINFECCIÓN
[Link]. ADQUISICIÓN DE PRUEBAS SEROLÓGICAS (PRUEBAS RÁPIDAS) PARA
EVALUACIÓN DE PERSONAL DE OBRA
Descripción
Esta partida se refiere a la adquisición de pruebas serológicas rápidas para la evaluación del
personal de la obra y así controlar y monitorear el estado de salud de todos los
trabajadores con la finalidad de prevenir posibles de casos de COVID-19
Unidad de Medida
La unidad de medición es Unidad (und).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
[Link]. TERMÓMETRO DIGITAL INFRARROJO
[Link]. PULSIOXÍMETRO DIGITAL
Descripción
Esta partida se refiere al suministro de termómetros infrarrojos y pulsioximetro digital en la
obra para el control de temperatura de todos los trabajadores como prevención y control
del COVID-19.
Unidad de Medida

21
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

La unidad de medición es Unidad (und).

Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
[Link]. JABÓN LIQUIDO ANTIBACTERIAL
Descripción
Esta partida se refiere al suministro de jabón líquido antibacterial en la obra para la higiene
personal de todos los trabajadores como prevención y control del COVID-19.
Unidad de Medida
La unidad de medición es el galón (gal).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
[Link]. ALCOHOL MEDICINAL 70°
[Link]. ALCOHOL EN GEL
[Link]. HIPOCLORITO DE SODIO (LEJÍA)
Descripción
Esta partida se refiere al suministro de alcohol medicinal, alcohol en gel e hipoclorito de
sodio, en la obra para la higiene personal de todos los trabajadores como prevención y
control del COVID-19.
Unidad de Medida
ALCOHOL MEDICINAL 70º La unidad de medición es litros (lt).
ALCOHOL EN GEL La unidad de medición es litros (lt).
HIPOCLORITO DE SODIO (LEJÍA) La unidad de medición es galones (gal).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
[Link]. ALTAVOZ PORTATIL 700 W INCLUIDO MICROFONO

22
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Descripción
Esta partida se refiere a la instalación de Altavoces portátiles 700 W incluido micrófono en
la obra con la finalidad de una mejor comunicación masiva a todos los trabajadores.
Unidad de Medida
La unidad de medición es Unidad (und).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
[Link]. LAVADEROS PORTÁTILES CON PEDESTAL
Descripción
Esta partida se refiere a la instalación de lavaderos portátiles en la obra con la finalidad de
brindarle a los trabajadores un lugar donde puedan ejecutar el lavado de manos, lavado y
desinfección de insumos y herramientas para la prevención y control del COVID-19 .
Unidad de Medida
La unidad de medición es Unidad (und).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
[Link]. DISPENSADOR DE JABON LIQUIDO
[Link]. PAPEL TOALLA
[Link]. DISPENSADOR DE TOALLAS DE PAPEL
Descripción
Esta partida se refiere al suministro de accesorios de limpieza y desinfección para la
limpieza diaria de todos los trabajadores en la obra, para así prevenir el posible contagio de
COVID-19.
Unidad de Medida
La unidad de medición es (und).
La unidad de medición es (rol).
La unidad de medición es (und).
Forma de pago

23
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

El trabajo será pagado con el precio unitario de la partida respectiva indicada en el

Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
[Link]. MOCHILA FUMIGADORA PULVERIZADORA MANUAL DE 20 LITROS
Descripción
Esta partida se refiere a la limpieza y desinfección diaria de todos los trabajadores en la
obra, para asi prevenir el posible contagio de COVID-19.
Unidad de Medida
La unidad de medición es la unidad (und).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
[Link]. ESCOBAS PARA LIMPIEZA
[Link]. RECOGEDORES DE BASURA
[Link]. TACHOS DE BASURA PARA RESIDUOS PELIGROSOS
[Link]. BOLSAS GRANDES PARA DESECHOS PELIGROSOS (PAQUETE POR 50 UND)
Descripción
Esta partida se refiere a la instalación de escobas, recogedores, contenedores para
desechos peligrosos inc. Bolsa negras grandes en la obra para la limpieza colectiva dentro
de la obra.
Unidad de Medida
La unidad de medición es Unidad (und).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.

01.03.04. ACCIONES PREVENTIVAS DE APLICACIÓN COLECTIVA

[Link]. ACONDICIONAMIENTO DE COMEDORES Y VESTUARIOS PARA PERSONAL DE
OBRA

24
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Descripción
Esta partida se refiere al acondicionamiento e implementación de áreas designadas para
comedor y vestuarios de todo el personal de la obra, totalmente desinfectada.
Unidad de Medida
La unidad de medición es metro cuadrado (m2).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.

[Link]. ADQUISICIÓN DE BANDEJAS Y ESPUMAS PARA DESINFECCIÓN DE

CALZADOS
Descripción
Esta partida se refiere al suministro de implementos de bandejas y espumas para
desinfección de calzado de todos los trabajadores al ingresar al área de la obra con la
finalidad de prevenir el ingreso del virus del COVID-19.
Unidad de Medida
La unidad de medición es Unidad (und).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.

[Link]. PANELES Y SEÑALES INFORMATIVAS PARA PREVENCIÓN DE CONTAGIOS

COVID-19
Descripción
Estas partidas se refieren a la instalación de avisos y paneles informativos en la obra con la
finalidad de informar a los trabajadores acerca de las medidas tomadas para la prevención
y control del COVID-19.
Unidad de Medida
La unidad de medición es Global (global).
Forma de pago

25
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

El trabajo será pagado con el precio unitario de la partida respectiva indicada en el

Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor

01.03.05. MEDIDAS DE PROTECCIÓN PERSONAL

[Link]. MASCARILLAS (RESOLUCIÓN MINISTERIAL N°135-2020-MINSA) Y/O KN95
[Link]. TRAJES DE PROTECCIÓN TYVEK
[Link]. GUANTES DE NITRILO (CAJA POR 50 PARES)
[Link]. LENTES DE SEGURIDAD TRANSPARENTES
Descripción
Esta partida se refiere al suministro de implementos de seguridad como mascarillas, trajes
descartables a todos los trabajadores en la obra con la finalidad de prevenir y controlar el
COVID-19.
Unidad de Medida
La unidad de medición es Unidad (und).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.

01.04. MITIGACION AMBIENTAL y ARQUEOLOGICA

01.04.01. PLAN DE PARTICIPACION CIUDADANA
Descripción
Esta partida comprende a las actividades programadas dentro del plan de participación
ciudadana que contiene talleres y encuestas.
Unidad de Medida
La unidad de medición es Global (glb).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.

26
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

01.04.02. PLAN DE MANEJO AMBIENTAL

Descripción
Esta partida comprende a las actividades programadas dentro del plan de manejo ambiental,
como:
- Implementación de equipos de limpieza
- Riego antipolvo contingencia
Unidad de Medida
La unidad de medición es Global (glb).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
01.04.03. PLAN DE MANEJO DE RESIDUOS SOLIDOS Y LIQUIDOS
Descripción
Esta partida comprende la instalación de contenedores Cap.=120 Lt. para residuos sólidos y la
construcción de modulo provisional para su almacenamiento a fin de mantener el orden y la
limpieza, en concordancia con las normas de Residuos Solidos con Ley N° 27314 y su
Reglamento D.S. 057-2004.
Unidad de Medida
La unidad de medición es Global (glb).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
01.04.04. PROGRAMA DE MONITOREO AMBIENTAL
Descripción
La calidad del aire se verá afectada como consecuencia de las actividades de construcción del
Proyecto. Estos tendrán efectos de carácter local y temporal relacionados al material
particulado (polvo) originado en los caminos, movimiento de tierras, operaciones de
voladura, otros. La calidad del aire ambiental será medida para proteger la salud, el ambiente
de las zonas urbanas, de los trabajadores del Proyecto y cumplir con los estándares
nacionales de calidad ambiental del aire.

27
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

El programa de monitoreo de aire y niveles de ruido, considera zonas próximas a los

receptores más cercanos al área del Proyecto, la ubicación de estas estaciones podría ser
modificadas en función a la accesibilidad de las mismas, lo cual será definido en campo,
considerando que el monitoreo se realizará durante el periodo de la etapa de construcción
de la obra.
Unidad de Medida
La unidad de medición es Global (glb).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
01.04.05. PLAN DE CONTINGENCIAS
Descripción
a) Conformación de brigadas de emergencia
Como los riesgos en una obra existen es necesario la conformación de una brigada de
emergencia que actue en caso sea necesario. Esta brigada deberá estar capacitada y contar
con equipos de primeros auxilios, los cuales deberán ser livianos a fin que puedan
transportarse rápidamente. El contratista está obligado a disponer como mínimo los
siguientes implementos: medicamentos para tratamiento de primeros auxilios (botiquines),
cuerdas, cables, camillas, vendajes, apósitos y tablillas.
b) Identificación de riesgos que puedan afectar al proyecto
Una vez identificado los posibles riesgos que pueden ocurrir en el transcurso de la obra se
procederá a implementar con equipos contra incendios, compuestos por extintores,
implementados en todas las unidades móviles del proyecto, así como en las instalaciones de
campamentos, plantas y chancadoras.
Los equipos móviles estarán compuestos por extintores de gas carbónico, implementados en
todas las unidades móviles del proyecto; además, todos los campamentos, planta de
chancado y canteras en uso, deberán contar con extintores fijos de gas carbónico, polvo
químico y cajas de arena.
En caso de derrumbes, procederá a asegurar el área del proyecto para que los daños sean los
menores posibles, además de señalizar zonas seguras.
En caso haya lluvias, que es menos probable, considerar plásticos para cubrir las superficies y
materiales de la obra.

28
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

c) Procedimiento de respuesta ante emergencia

Para hacer efectiva el programa de contingencia, el contratista deberá contar con equipos de
radio comunicación para poder comunicarse en caso de situaciones de emergencias como
accidentes, incendios, huaycos u otro percance.
Estos equipos deberán ser livianos a fin que puedan transportarse rápidamente.
Unidad de Medida
La unidad de medición es Global (glb).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
01.04.06. PLAN DE CIERRE O ABANDONO
Descripción
La partida corresponde a los trabajos necesarios de realizar, al concluir la obra o un frente de
trabajo, para reacondicionar los taludes del depósito de materiales excedentes, el acceso, los
talleres y toda área que haya sido perturbada durante los trabajos; para estabilizarlos
físicamente y restituir o mejorar el hábitat original del terreno.
- Desmantelamiento de instalaciones temporales
- Disposición de material excedente
- Disposición de material excedente final
- Acondicionamiento y restauración de áreas intervenidas
- Informe de cierre y recepción del área
- Información a la comunidad
- Pruebas de campo
- Preparación de plan de cierre detallado
- Disposición de residuos solidos
Unidad de Medida
La unidad de medición es Global (glb).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.

29
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

01.04.07. PERIODICIDAD DE ENTREGA DE INFORMES A LA ENTIDAD

Descripción
La partida corresponde a los trabajos de entrega de reporte de los cumplimientos de los
compromisos ambientales.
Unidad de Medida
La unidad de medición es Global (glb).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
01.04.08. PLAN DE MONITOREO ARQUEOLOGICO
Descripción
La partida corresponde a los trabajos correspondientes a la elaboración del plan de
monitoreo arqueológico del proyecto.
Unidad de Medida
La unidad de medición es Global (glb).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
01.04.09. COLOCACION DE HITO TIPO A
Descripción
La partida corresponde a los trabajos correspondientes a la colocación de hitos según se
indica en los planos.
Unidad de Medida
La unidad de medición es Unidad (und).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
01.04.10. COLOCACION DE HITO TIPO PANEL

30
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Descripción
La partida corresponde a los trabajos de colocación de hito tipo panel informativo en el lugar
que se indica en los planos.
Unidad de Medida
La unidad de medición es Unidad (und).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.

02. POZO TUBULAR Y CASETA

02.01. PERFORACION DE POZO
02.01.01. ANTEPOZO
[Link]. EXCAVACION Y CONSTRUCCION DE ANTEPOZO D=1.20m
Descripción
La perforación del pozo será iniciado con un antepozo cuya profundidad deberá ser
aprobada por la Empresa. Para el efecto el Constructor deberá demostrar poseer los
medios necesarios de seguridad para evitar accidentes.
La maquinaria a utilizar será la que el Constructor haya ofertado. Si una máquina queda
inutilizada durante el curso de los trabajos, el Constructor deberá sustituirla
inmediatamente por otra de iguales o superiores características. La Empresa podrá
rechazar u ordenar sustituir equipos o maquinarias que por sus características constituyen
un peligro para la buena marcha de los trabajos.
El Constructor, al ofertar, elegirá los métodos usuales más adecuados (Percusión, rotación o
mixto) siendo responsable por el suministro de todos los equipos y materiales necesarios
para terminar los pozos con los diámetros y profundidades especificadas, empleando las
técnicas de acabado descritas en el presente.
El Constructor es el único responsable de garantizar los avances establecidos en su
Calendario. Si no puede conseguirlos con la maquinaria y equipo ofertado deberá
sustituirlos o incrementar el número de ellos a su costo. El menor rendimiento de los

31
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

equipos y/o maquinaria no será causa de un adicional de costos o de una ampliación de

plazos.
Unidad de Medida
La unidad de medición es por metro excavado (m).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.

[Link]. PROVISION Y COLOC. DE GRAVA SELECTA PARA POZO TUBULAR

1. Características
La grava consistirá de partículas limpias, firmes, durables, basalto y bien redondeadas, con
tamaño de grano y granulación seleccionados de origen marino.
2. Espesor del Filtro de Grava
El espesor del filtro de grava no será menor de 3 pulgadas, ni mayor de 12 pulgadas.
3. Método de Colocación de un Filtro de Grava
El filtro de grava se introducirá en el pozo dentro del espacio anular desde la superficie de
una manera continua y uniforme. Durante la colocación de la grava se mantendrá en todo
momento la circulación. A medida que se asienta el filtro de grava adicionar para asegurar
que el intervalo deseado quede completamente llenado.
Unidad de Medida
La unidad de medición es por metro cubico rellenado (m3).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.

02.01.02. PERFORACION DE POZO

[Link]. PERFORACION DE POZO CON TUBERIA HERRAMIENTA Ø 21"
Descripción
La maquinaria a utilizar será la que el Constructor haya ofertado. Si una máquina queda
inutilizada durante el curso de los trabajos, el Constructor deberá sustituirla

32
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

inmediatamente por otra de iguales o superiores características. La Empresa podrá

rechazar u ordenar sustituir equipos o maquinarias que por sus características constituyen
un peligro para la buena marcha de los trabajos.
El Constructor, al ofertar, elegirá los métodos usuales más adecuados (Percusión, rotación o
mixto) siendo responsable por el suministro de todos los equipos y materiales necesarios
para terminar los pozos con los diámetros y profundidades especificadas, empleando las
técnicas de acabado descritas en el presente.
El Constructor es el único responsable de garantizar los avances establecidos en su
Calendario. Si no puede conseguirlos con la maquinaria y equipo ofertado deberá
sustituirlos o incrementar el número de ellos a su costo. El menor rendimiento de los
equipos y/o maquinaria no será causa de un adicional de costos o de una ampliación de
plazos.
Todo pozo deberá perforarse teniendo en cuenta una terminación del mismo con empaque
de grava, sea estabilizador o prefiltro de grava. En casos específicos la Empresa puede
ordenar la construcción de pozos desarrollados naturalmente sin empaque de grava. La
granulometría de la grava será determinada en base a la granulometría de los estratos
acuíferos. El espesor mínimo del empaque de grava será de 3" y no será mayor de 12".
Por indicación y dirección de la Empresa, los pozos pueden ser perforados a una
profundidad mayor o menor que la profundidad de diseño, con la autorización escrita de la
Empresa
Durante la ejecución de los trabajos el Constructor podrá efectuar las entubaciones
provisionales que considere necesarias para la buena marcha de los trabajos. La tubería
extraída del pozo podrá ser utilizada nuevamente previa autorización por la Empresa.
En el caso de encontrar durante la perforación estratos acuíferos conteniendo aguas de
calidad indeseable se procederá a sellarlos, según indicaciones de la Empresa.
El Constructor está obligado a alcanzar las profundidades de los pozos que se describan en
la Memoria Descriptiva. Si por alguna razón (derrumbe, caídas de herramientas, etc.) el
Constructor no alcanza en los pozos las profundidades consideradas, está obligado a
efectuar otra perforación completa al lado, sin que deba abonársele por este concepto.
En caso que el Constructor perfore con diámetros superiores a lo especificado en la
Memoria Descriptiva, sin previa justificación técnica ni orden expresa de la Empresa se
tendrá en cuenta lo siguiente:
- No se le reconocerá los mayores metrados en la excavación ni en el engravado.

33
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

- En caso que la Empresa determine que por un diámetro superior a lo especificado es

necesario realizar desarrollos especiales para lograr la efectividad esperada, el Contratista
no reclamará por los mayores costos.
Muestreo de la Formación
Las muestras de los materiales penetrados durante la perforación serán manipuladas en la
forma descrita, incluyendo el tamaño de la muestra, recipientes, identificación, almacenaje
y traslado.
Tamaño de la Muestra
En cada intervalo de muestreo se obtendrán tres (3) muestras representativas, cada una de
ellas de un kilogramo como mínimo.
La primera de ellas deberá quedar en la obra hasta el fin de los trabajos; la segunda deberá
ser analizada granulométricamente y la tercera será retirada por la Empresa
periódicamente. En la mayoría de los casos será obtenido más material que el requerido.
El volumen del total de material deberá ser detenidamente mezclado y cuarteado hasta
que sean obtenidas las muestras requeridas. Las muestras serán recolectadas cada dos (2)
metros de perforación o antes si hubiera cambio de litología.
Recipientes
Inmediatamente después de la recolección las muestras obtenidas de la formación serán
colocadas en bolsas de tela gruesa o de plástico u otros tipos de recipientes aprobados por
la Empresa, debiendo ser firmemente cerradas para evitar su desparramiento y
contaminación y cada bolsa deberá ser claramente membretada con la siguiente
información:
a. Localización del pozo.
b. Nombre y número del pozo.
c. Intervalo de profundidad que representa la muestra.
d. Fecha en que fue tomada la muestra.
e. Hora en que fue tomada la muestra.
f. Descripción de la muestra realizada por el Perforador.
Diseño Definitivo
Con los resultados de las muestras del terreno extraídas durante la perforación y otras
investigaciones si fuera necesario, el constructor presentará a la Empresa, para su
aprobación el correspondiente diseño definitivo del pozo. El diseño propuesto debe ir
acompañado de la columna litológica debidamente interpretada.
Unidad de Medida

34
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

La unidad de medición es por metro de pozo excavado (m).

Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
[Link]. ALQUILER DE TUBERIA HERRAMIENTA Ø 21"
Descripción
Esta partida corresponde al alquiler de tubería Ø 21" para la perforación del pozo.
Las tuberías deben tener suficiente resistencia a los esfuerzos producidos durante la
instalación y a las presiones de colapso durante el desarrollo o la presión del terreno
circundante después de la instalación.
Unidad de Medida
La unidad de medición es por metro de pozo excavado (m).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
[Link]. REGISTRO DIAGRAFIA DEL POZO, RESISTIVIDAD Y RAYOS GAMMA 1CU
DESCRIPCION:
Finalizada la perforación, luego que el pozo haya alcanzado la profundidad final y antes de
instalar la columna de producción (Entubado definitivo y filtros) se efectuaran los registros
geofísicos (diagrafías) aprobadas por la Entidad (Resistividad, potencial, espontánea,
gamma, etc.).
Los resultados de estos registros, conjuntamente con los análisis granulométricos y estudio
de las muestras del terreno extraídas durante la perforación, servirán para establecer el
diseño definitivo del pozo.
REGISTRO GEOFÍSICO DE POZO
Un registro o perfil de pozo quiere decir “una grabación contra profundidad de alguna de
las características de las formaciones rocosas que son atravesadas por un pozo y hechas por
aparatos de medición (sondas) en el agujero del pozo”
Los principales parámetros que se obtienen de un pozo son: Porosidad, Densidad,
Resistividad, Rayos Gamma, Diámetro del agujero, etc.

35
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

IMPORTANCIA DE LOS REGISTROS GEOFÍSICOS DE POZO

A través de los registros de pozos medimos un número de parámetros físicos relacionados a
las propiedades geológicas y petrofísicas de los estratos que han penetrado. Además, los
registros nos dan información acerca de los fluidos presentes en los poros de las rocas
(agua, petróleo o gas). Por lo tanto, los datos de los registros constituyen una descripción
de la roca.
La interpretación de los registros puede ser dirigida a los mismos objetivos que llevan los
análisis de núcleos convencionales. Obviamente, esto solo es posible si existe una relación
definida entre lo que se mide en los registros y los parámetros de roca de interés para el
Ingeniero Geólogo, el Petrofísico o el Ingeniero de Yacimientos.
Es el estudio geofísico que permitirá determinar el mejor sitio para la instalación de filtros
en un pozo de investigación. Este pozo debe estar situado en la zona más profunda del
acuífero para permitir obtener una información sobre toda la columna.
Las diagrafías que se utilizan en Hidrogeología pueden clasificarse en tres grupos:
- testificación convencional,
- testificación especial
- testificaciones para reconocimiento y mantenimiento de los sondeos.
Testificación convencional
Las técnicas más importantes son:
- Gamma natural (GR).
- Potencial espontáneo (PE).
- Resistividad normal, corta y larga (RNC, RNL).
- Resistividad lateral (RL).
- Conductividad de fluido (C).
- Verticalidad yacimiento del sondeo (V y A).
Objetivo
 Precisar los límites de las diferentes capas del subsuelo atravesadas en la
perforación, caracterizando cada una de ellas en lo referente a su litología o
composición granulométrica.
 Evaluar la permeabilidad de las capas, según su granulometría. Así poder definir los
tramos de la columna filtrante.
Las mediciones se hacen en forma puntual metro a metro a lo largo del pozo a partir del
nivel del agua de perforación a pared desnuda, para la sonda de resistividad aparente.

36
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Los valores de la sonda de Potencial Espontáneo son tomados directamente entre el

electrodo N ubicado en superficie puesta en la poza de lodo y el electrodo M1 ubicado en la
sonda dentro del pozo. Los valores de Intensidad de corriente I y diferencia de potencial V
utilizados en el cálculo de la resistividad (Ra ohmios metro) son tomados en forma
simultánea en un resistivimetro y voltímetro digital.
La sonda de radiación Gamma Natural (GR en API) mide la cantidad de radiación gamma
natural que ocurre naturalmente dentro de las formaciones atravesadas por la perforación.
Los rayos gamma son producidos principalmente por isotopos de potasio, torio y uranio.
Unidad de Medida
La unidad de medición es por unidad (und).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.

02.01.03. TUBERIAS DEFINITIVAS

[Link]. SUMIN. /INSTALACION DE TUB CIEGA DE ACERO NEGRO LAC Ø 15"
UBICADA ANTES DE NIVEL ESTATICO
1. Características
Todas las tuberías usadas para el entubamiento definitivo del pozo deberán ser nuevas, sin
abolladuras o señales de corrosión.
La tubería será de acero dulce y deberá satisfacer las especificaciones ASTM A-53, ASTM A-
120, API-5L del Grado B o sus equivalentes nacionales o internacionales. Estas tuberías
podrán ser tubos sin costura prefabricadas, o tubos hechos de planchas de acero, rolados y
soldados longitudinalmente en los extremos.
En el fondo del pozo el entubado definitivo, en una longitud mínima de 5 m, será
necesariamente ciego, para constituir la cámara de sedimentación. No se permitirá doble
entubación en tramos de acuíferos productores seleccionados para su explotación.
Las tuberías deben tener suficiente resistencia a los esfuerzos producidos durante la
instalación y a las presiones de colapso durante el desarrollo o la presión del terreno
circundante después de la instalación.
2. Método de Conexión de las Tuberías

37
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Las tuberías serán conectadas o unidas por medio de acoplamientos roscados o por medio
de soldaduras de arco eléctrico reforzadas. Las uniones resultantes deberán ser rectas,
estancas al agua y deberán retener el 100 % de la resistencia de la tubería. En el caso de
entubaciones telescópicas, estas deberán ser unidas y soldadas con campanas reductoras.
Sólo en casos especiales y con aprobación de la Empresa pueden ser traslapadas, en cuyo
caso estas serán de 3 m como mínimo.
Unidad de Medida
La unidad de medición es por metro de tubería instalada (m).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
[Link]. SUMIN. /INSTALACION DE TUBO FILTRO ACERO INOX. Ø 15" TIPO NOLD
C/ABERTURA 1.5 MM.
Descripción
Las rejillas serán tipo puente trapezoidal y deberán ser nuevas, de acero inoxidable y
deberá satisfacer las especificaciones ASTM A-53, ASTM A-120, API-5L del Grado B o sus
equivalentes nacionales o internacionales. Estas tuberías podrán ser tubos sin costura
prefabricadas, o tubos hechos de planchas de acero, rolados y soldados longitudinalmente
en los extremos.
No se permitirá el uso de ranura con soplete oxiacetilénico, cortadores mills o similares.
Método de Unión de Rejilla con Rejilla
Las secciones de rejilla serán unidas mediante acoplamientos roscados o con soldadura
eléctrica de arco. El Constructor empleará las varillas y métodos de soldadura
recomendados por el fabricante de las rejillas y aprobadas por la Empresa. Las uniones
resultantes deberán ser rectas, estancas y retener 100% de la resistencia de la rejilla.
Método para Conectar la Rejilla al Entubado
El entubado y la rejilla se unirán mediante acoplamientos roscados o soldadura eléctrica de
arco. Las uniones resultantes deberán ser rectas, estancas y retendrán 100% de la
resistencia de la rejilla.
Las tuberías y las rejillas a ser instaladas por soldadura deben tener extremos que muestren
sus secciones perpendiculares a su eje y sus bordes exteriores biselados dejando
aproximadamente 3 mm planos.

38
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Unidad de Medida
La unidad de medición es por metro de tubería instalada (m).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
[Link]. SUMINISTRO E INSTALACION DE TUB. FoGo 4" P/COLUMNA DE GRAVA
Descripción
Esta partida consiste en la adquisición de tubería FºGº Ø 4” la misma que estará colocada
en la parte superior del antepozo y sembrada a la base del pozo, por donde se proveerá de
grava al antepozo, deberá contar con un tapón en la parte superior para evitar se ingrese
material extraño.
Unidad de Medida
La unidad de medición es por metro de tubería instalada (m).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
[Link]. SELLO SANITARIO EN ESPACIO ANULAR D=21"
Descripción
En la ejecución del sello sanitario, en el espacio anular entre tubería de revestimiento y la
perforación deberá ser llenado con concreto simple F´c= 140 kg/cm2, hasta la profundidad
mínima de 1.5 metros por debajo de la superficie del terreno donde no existe peligro de
contaminación por aguas superficiales e infiltraciones, con el fin de garantizar una completa
impermeabilidad.
Unidad de Medida
La unidad de medición es por metro (m).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.

39
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

[Link]. SUMINISTRO E INSTALACION DE CENTRALIZADORES

Descripción
El uso del centralizador es de gran importancia, no debiendo ser desechado por el
CONTRATISTA, en ningún caso. El centralizador garantizará la verticalidad de la tubería,
evitando que los filtros, en la bajada del pre-filtro se encosten en la pared de la formación.
El espaciamiento ideal entre los centralizadores es de 10 m, pudiendo ser un poco mayor o
menor en función a las características litológicas del pozo profundo perforado.
El centralizador debe correr libremente en el tubo en que fue colocado, teniendo su curso
limitado por las bolsas del tubo y no se deberán utilizar centralizadores fijos en los tubos
con abrazaderas o con soldaduras.
Unidad de Medida
La unidad de medición es por unidad (und).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.

02.01.04. DESARROLLO DEL POZO

[Link]. DESARROLLO DEL POZO POR PISTONEO Y/O AIRE COMPRIMIDO
DESCRIPCION
El desarrollo del pozo se hará utilizando todos o una combinación de los métodos listados
más abajo, dependiendo de la reacción del pozo al proceso de desarrollo. Podrían
requerirse otros métodos de desarrollo y en tal caso deberán ser aprobados por la Empresa
antes de su aplicación. Periódicamente durante el desarrollo se eliminará todo el material
del fondo del pozo.
1. Método de Pístoneo
La agitación se producirá mediante un pistón adecuado, aceptado por la Empresa que
podrá ser construido con válvula o sin ella, el diámetro del pistón deberá ser ajustado al
diámetro interior de la tubería o tramo filtrante en desarrollo. Se considerará terminado el
desarrollo por pistoneo si después de media (1/2) hora de operación no se produce un
embanque de arena mayor de 20 cm.
2. Método de Desarrollo con Aire

40
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

El desarrollo podrá efectuarse mediante la utilización de un sistema de bombeo de aire,

utilizando el entubamiento a manera de tubo eductor. El desarrollo de rejillas de gran
tamaño puede requerir el empleo de un tubo eductor de diámetro más pequeño, en cuyo
caso su empleo debe ser aprobado por la Empresa antes de su aplicación.
Los compresores de aire, tuberías de bombeo y de aire, accesorios, etc., serán de tamaño
adecuado para bombear el pozo mediante el método de elevación del agua por aire a una
capacidad de 1 1/2 veces la capacidad de diseño del pozo. El Constructor bombeará
inicialmente el pozo con aire hasta que el pozo haya sido desarrollado al punto de producir
agua clara y sin arena. Luego se desconectará el aire permitiendo que el agua en el pozo
alcance una condición estática.
Luego reabrirá la válvula introduciendo aire en el pozo hasta que vuelva a brotar el agua a
la superficie por la inyección del aire, dejando que el agua vuelva a caer en el pozo hasta
recobrar una condición estática. Luego repetirá esta condición de hacer subir y bajar la
columna de agua hasta que el agua en el pozo se ponga turbia, en cuyo momento empezará
a inyectar aire continuamente en el pozo hasta que nuevamente brote agua clara y sin
arena. El Constructor repetirá las operaciones arriba indicadas hasta que el pozo no
produzca ya más material fino al ser agitado y lavado como se acaba de describir.
El extremo inferior de la línea de aire se colocará en los niveles enrejillados o perforados
para facilitar el desarrollo de todas las áreas de ingreso y zonas de producción múltiple de
agua y el proceso se repetirá hasta que todas las zonas rindan agua clara y sin arena al ser
agitadas y enjuagadas.
Unidad de Medida
La unidad de medición es por metro (m).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.

[Link]. PROVISION Y COLOC. DE GRAVA SELECTA PARA POZOTUBULAR

Igual al ítem [Link]
[Link]. PROVISION Y COLOC. DE TRIPOLIFOSFATO SODICO
DESCRIPCIÓN

41
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Se aplicará polifosfatos al pozo como agente para dispersar el lodo adherido a las paredes
del pozo y el lodo residual de perforación en los pozos construidos por el método rotatorio,
los poli fosfatos usados serán hexametafosfato sódico, Trípoli fosfato sódico, sexta - fosfato
sódico, piro fosfato sódico, piro fosfato tetrasódico o cualquier otro agente de dispersión
de fosfato, debidamente aprobado. La dosificación propuesta por el Constructor deberá ser
aprobada por la Entidad.
Unidad de Medida
La unidad de medición es por kilogramo (kg).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.

02.01.05. ANALISIS DEL AGUA Y PRUEBAS

[Link]. ANALISIS GRANULOMETRICO DEL TERRENO (POZO TUBULAR)
DESCRIPCIÓN
La granulometría de la grava será determinada en base a la granulometría de los estratos
acuíferos.
Durante la perforación de los pozos se llenarán partes diarios detallados por parte del
Perforador, del tipo de suelo que se va encontrando.
Las muestras de los materiales penetrados durante la perforación serán manipuladas en la
forma descrita, incluyendo el tamaño de la muestra, recipientes, identificación, almacenaje
y traslado.
En cada intervalo de muestreo se obtendrán muestras representativas, cada una de ellas de
un kilogramo como mínimo.
La primera de ellas deberá quedar en la obra hasta el fin de los trabajos; la segunda deberá
ser analizada granulométricamente (si lo considera necesario el supervisor) y la tercera será
retirada por la Entidad periódicamente. En la mayoría de los casos será obtenido casos más
materiales que el requerido.
El volumen del total de material deberá ser detenidamente mezclado y cuarteado hasta
que sean obtenidas las muestras requeridas, las muestras serán recolectadas cada dos (2)
metros de perforación o antes si hubiera cambio de litología, si así lo considera necesario el
supervisor.

42
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Inmediatamente después de la recolección las muestras obtenidas de la formación serán

colocadas en bolsas de tela gruesa o de plástico especial u otros tipos de recipientes
aprobados por la supervisión, debiendo ser firmemente cerradas para evitar su
desparramiento y contaminación y cada bolsa deberá ser claramente membretada con la
siguiente información:
a. Localización del pozo.
b. Nombre y número del pozo.
c. Intervalo de profundidad que representa la muestra.
d. Fecha en que fue tomada la muestra.
e. Hora en que fue tomada la muestra.
f. Descripción de la muestra realizada por el Perforador.
Las muestras obtenidas de la formación inmediatamente después de haber sido colocadas
dentro del recipiente, serán etiquetadas claramente, ya sea escribiendo directamente sobre
la superficie del recipiente o en una tarjeta adherida al mismo, usando tinta adherida al
mismo, usando tinta, lápiz indeleble u otro medio que sea resistente a la humedad y a la luz
solar. La etiqueta no debe ser fácilmente removible del recipiente. El Constructor será
responsable por el almacenamiento seguro de las muestras obtenidas de la formación
hasta tanto sean aceptadas por la supervisión. Las muestras serán entregadas a la Entidad
en el lugar de la obra, cuando esta lo solicite.
Una muestra de cada intervalo correspondiente a sectores representativos del acuífero
saturado será empleada por el Constructor para el para el análisis granulométrico, usando
análisis granulométrico, usando mallas estándar mallas estándar aprobadas por la
aprobadas por la Entidad. Entidad. No se requiere de análisis requiere de análisis
hidrométrico. hidrométrico. Los resultados del análisis granulométrico serán graficados en
hojas estándar, mostrando los porcentajes retenidos acumulativos en cada malla, debiendo
dichas hojas ser entregadas prontamente a la Entidad.
Los resultados de estos registros, conjuntamente con los análisis granulométricos y estudio
de las muestras del terreno extraídas durante la perforación, servirán para establecer el
diseño definitivo del pozo.
Unidad de Medida
La unidad de medición es por unidad (und).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por

43
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para

completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.

[Link]. ANALISIS FISICO QUIMICO Y BACTERIOLOGICO DEL POZ (1 C/U)

Descripción:
En el caso de encontrar durante la perforación estratos acuíferos conteniendo aguas de
calidad indeseable se procederá a sellarlos, según indicaciones de la Empresa.
Durante la prueba de bombeo deberán extraerse dos (2) muestras de agua como mínimo.
Una de dos (2) litros como mínimo para análisis físico químico y otra de medio (1/2) litro
como mínimo para análisis bacteriológico, los cuales deben ser efectuados en laboratorios
oficiales.
Los análisis deberán permitir evaluar la calidad del agua en base a las normas
internacionales de potabilidad.
Unidad de Medida
La unidad de medición es por unidad (und).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
02.01.06. PRUEBA DE VERTICALIDAD Y ALINEAMIENTO
[Link]. PRUEBA DE VERTICALIDAD Y ALINEAMIENTO DEL POZO
Descripción:
Las perforaciones y los entubados deberán ser redondos verticales y alineados. Para
demostrar el cumplimiento de este requisito, el Constructor proporcionará la mano de obra
y equipo y efectuará la prueba de la manera ordenada por la Empresa y a satisfacción de
ésta.
El resultado de la prueba deberá ser presentado en cuadros y gráficamente y deberá
evidenciar que es posible el ingreso libre de la bomba, por lo menos hasta unos diez (10)
metros sobre el fondo del pozo.
La prueba de verticalidad y alineamiento se ejecutará una vez terminada la construcción del
pozo y antes de instalarse el equipo de bombeo de prueba. Si la Empresa estima necesario
se efectuará otra prueba de verticalidad y alineamiento después de la prueba de bombeo o
aforo. La Empresa puede ordenar pruebas parciales durante el proceso de construcción.

44
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Método de Prueba
El alineamiento se aprobará haciendo descender dentro del pozo y hasta el fondo, una
sección de tubería recta de 12 metros de largo o una tubería simulada equivalente. El
diámetro exterior de la tubería de prueba o simulada será de 1/2" (13 mm) más pequeña
que el diámetro interior de aquella parte del entubamiento del pozo que se está probando,
cuando dicho entubado es de 10" de diámetro. Para entubados de 12" de diámetro o
mayor se considerará 1" (25 mm). La tubería de prueba o tubería simulada al descender
por el entubamiento deberá pasar libremente y sin atascarse hasta el fondo del pozo.
La prueba de verticalidad se ejecutará con una plomada cuyo diámetro será 1/2" (13 mm)
menor que el diámetro interior del entubamiento del pozo. La plomada será suspendida de
una polea colocada exactamente sobre el centro del pozo perforado y a una altura mínima
de 3 metros sobre la boca del pozo. A medida que se hace descender la plomada en el
interior del pozo, se medirá la deflexión del cable de soporte de la plomada con respecto al
centro del entubado y la desviación de la plomada desde el centro se determinará
mediante el método de los triángulos semejantes. Las mediciones se efectuarán cada 2 m
de profundidad.
La desviación de la verticalidad del pozo no deberá ser mayor de 12.50 cm por cada 50
metros de profundidad.
En caso que la plomada o la tubería simulada no pidieran desplazarse libremente a través
de un tramo especificado del entubamiento o si el pozo se desvía de la vertical más de
12.50 cm por cada 50 m, la verticalidad y el alineamiento serán corregidos por el
Constructor por su propia cuenta. En caso de no poder lograrlo, no se pagará este trabajo y
el Constructor será instado a abandonarlo y a perforar otro al lado, con iguales
características. El pozo abandonado deberá ser rellenado y sellado por el Constructor
desde el fondo del pozo hasta la superficie.
Unidad de Medida
La unidad de medición es por unidad (und).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.

02.01.07. PRUEBA DE BOMBEO DEL POZO

45
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

[Link]. TRANSPORTE, INSTALACION Y RETIRO DE EQUIPO DE BOMBEO - COLUMNA

POZO
[Link]. PRUEBA DE BOMBEO DEL POZO
[Link]. EVACUACION DEL AGUA POR PRUEBA DE BOMBEO HASTA 100MT DE DIST.
1. Generalidades
Se determinará en esta prueba el rendimiento óptimo y seguro de explotación del pozo y
las características hidráulicas del acuífero. Para tal efecto se medirán los descensos del
nivel del agua en función del tiempo de bombeo para diferentes caudales. La Empresa dará
aprobación al Constructor para conducir la prueba cuando el pozo haya sido completado y
su verticalidad y alineamiento aprobados. Antes de la prueba se medirá el nivel estático del
agua.
El Constructor proveerá el personal, fuerza motriz, combustible y lubricantes; materiales,
equipo y demás provisiones requeridas para operar el equipo de bombeo en condiciones
óptimas.
2. Equipo de Bombeo
El Constructor proveerá el equipo necesario para realizar las siguientes pruebas de
bombeo:
a. Bombeos para completar el desarrollo de los pozos incluyendo períodos alternos rápidos
de caudales altos de bombeo y parada.
b. Períodos de bombeo fijos de corta duración para determinar la capacidad específica de
los pozos a diferentes caudales de bombeo (pruebas de rendimiento).
c. Pruebas de Acuífero que incluyen bombeos a caudal constante.
d. Cualquier otro tipo de bombeo solicitado por la Empresa.
El equipo de bombeo a utilizar puede ser cualquiera de los siguientes:
a. Unidades de bombeo sumergibles eléctricas, conjuntamente con generadores de
energía y los accesorios necesarios para operar las bombas.
b. Bombas de turbina vertical y motores a combustión interna, conjuntamente con los
accesorios necesarios para operar las bombas.
c. Bombas de turbina vertical y motores eléctricos conjuntamente con generadores de
energía y accesorios necesarios para operar las bombas.
Todo equipo de bombeo debe estar provisto de la suficiente longitud de columna de
bomba, debiendo quedar su canastilla a 15 m sobre el fondo del pozo, o a la profundidad
que señale la Empresa para cada caso en particular.
3. Procedimientos de Bombeo.

46
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Durante la prueba de bombeo, el pozo será sometido a explotación durante 72 horas

continuas, como mínimo.
Este período se distribuirá aproximadamente de la siguiente manera, salvo indicación
expresa de la Empresa:
- Bombeo de desarrollo y limpieza : 24 horas
- Prueba de Rendimiento : 5 horas
- Prueba de Acuífero a caudal constante : 43 horas
Total : 72 horas
Los resultados de las pruebas deberán ser entregados por El Constructor en cuadros y
gráficos debidamente interpretados.
A Bombeo de Desarrollo y Limpieza
Antes de realizar la prueba de rendimiento o aforo el pozo deberá ser limpiado y
completado su desarrollo por bombeo durante 24 horas aproximadamente y de acuerdo a
las indicaciones de la Empresa.
B Prueba de Rendimiento o Aforo
El Constructor realizará pruebas de rendimiento de acuerdo a las indicaciones de la
Empresa. Las pruebas deben realizarse después de terminar los bombeos de desarrollo y
limpieza y después de un período de recuperación de cualquier prueba de bombeo previo.
Estas pruebas serán escalonadas a caudales variables en aproximadamente 5 regímenes de
bombeo, de una hora de duración cada uno.
C Pruebas de Acuífero
Con los resultados de la prueba escalonada de rendimiento se seleccionará el caudal
explotado, el cual será utilizado para someter al pozo a la prueba final y a caudal constante
por un período aproximado de 43 horas continuas.
Esta prueba se iniciará después de la recuperación del nivel de agua de la prueba de
rendimiento, debiéndose medir el caudal y los niveles dinámicos en función del tiempo y de
acuerdo a las instrucciones de la Empresa. Al término de la prueba se medirá también el
comportamiento del nivel de la napa durante su recuperación y por un período aproximado
de 24 horas continuas.
Los resultados de esta prueba deberán permitir la magnitud del caudal explotable,
establecer las condiciones para el equipamiento del pozo y determinar los parámetros
hidráulicas del Acuífero.
4. Registro de las Pruebas de Bombeo

47
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

El Constructor llevará registros precisos de las pruebas de bombeo y entregará copia de

todos los registros a la Empresa al término de las pruebas. La Empresa también tendrá
acceso a los registros para su inspección en cualquier instante de la prueba. Para cada uno
de los pozos probados, el registro incluirá datos básicos con una descripción de las
características de instalación de la bomba tales como: profundidad, descripción de la
columna de bomba, su longitud y posición de la canastilla; una descripción del punto de
medición y su altura; precisión y los métodos usados para medirlos niveles de agua y los
regímenes de bombeo. Los registros de las mediciones incluirán la fecha de la bomba, la
hora y el tiempo transcurrido de bombeo entre una y otra medición, la profundidad del
agua, el régimen de bombeo y cualesquiera comentarios o condiciones pertinentes que
pudieran afectar las mediciones.
La frecuencia de las mediciones del nivel del agua antes, durante y después del bombeo
será según lo especificado por la Empresa.
5. Limpieza y Tapado.
Una vez terminada la prueba de bombeo, se eliminará toda la arena y desechos del pozo.
El pozo será tapado soldando una plancha de acero de 1/4" o más de espesor al extremo
superior del entubamiento y en todo su perímetro. La tubería deberá sobresalir 0.30 m
sobre el nivel del terreno.
Unidad de Medida
La unidad de medición es de acuerdo al análisis de costos unitarios de cada partida.
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.

02.01.08. LIMPIEZA Y PROTECCION DEL POZO

[Link]. LIMPIEZA, NIVELACION DEL TERRENO Y ELIMINACION DEL DESMONTE
Descripción
Esta partida comprende los trabajos que deben ejecutarse para la eliminación de basura,
elementos sueltos, livianos y pesados, desperdicios orgánicos e inorgánicos, que se
encuentren en toda el área del terreno, así como de malezas y arbustos de fácil extracción,
después de realizada toda la obra.
Unidad de Medida

48
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

La unidad de medición es global (glb)

Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
[Link]. SELLADO CON CEMENTO EN FONDO DEL POZO TUBULAR
Descripción
A la terminación del pozo, después de instalada la tubería definitiva y grava prefiltro se
procederá a la cementación del fondo del pozo con la finalidad de evitar infiltración por el
fondo del tubular, para tales efectos se utilizará de dos a tres bolsas de cemento Pórtland
de fraguado rápido, con ayuda de la sonda pistón, este proceso deberá ser sometido a la
aprobación de la Entidad.
Unidad de Medida
La unidad de medición es unidad (und)
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
[Link]. DESINFECCION DEL POZO TUBULAR
Descripción
El equipo y herramientas de perforación de pozos deben mantenerse limpios y debe
hacerse un esfuerzo consciente para evitar el transportar materias extrañas de un pozo a
otro. El agua usada como fluido de perforación debe ser limpia y libre de material orgánico
y/o minerales.
Si bien es posible hacer una desinfección parcial del sistema del pozo durante las pruebas,
toda construcción de pozos debe culminar con una desinfección completa del pozo,
eliminando cualquier posibilidad de contaminación.
1. Programación de la Desinfección
El Constructor dispondrá la desinfección del pozo tan pronto hayan terminado los
procedimientos de construcción y limpieza del pozo. El Constructor ejecutará
procedimientos de limpieza adecuados inmediatamente antes de la desinfección donde se

49
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

tenga evidencias de que los trabajos normales de construcción y desarrollo del pozo no
hayan conseguido limpiar adecuadamente el pozo.
Cualesquiera aceites, grasas, tierras y Cualesquiera aceites, grasas, tierras y otros mater
otros materiales que pudieran alojar y proteger a l iales que pudieran alojar y proteger a las
bacterias de los desinfectantes será as bacterias de los desinfectantes serán
eliminados del pozo.
La operación de limpieza La operación de limpieza se realizará bombeando y se realizará
bombeando y achicando solamente. achicando solamente. Se utilizará el Se utilizará el
equipo de bombeo de prueba será equipo de bombeo de prueba será instalad instalado
antes de la desinfección y deberá haber sido limpiado con manguera, cepillo, etc, para
eliminar toda materia extraña.
2. Desinfectantes
El desinfectante a usar será el cloro. El desinfectante será despachado al sitio de la obra en
recipientes originales sellados con sus etiquetas originales, indicando el porcentaje de cloro
disponible.
La cantidad de compuestos de cloro usada para la desinfección será la suficiente para
producir un mínimo de 100 mg/l de cloro disponible en solución una vez mezclado con el
volumen de agua en el pozo.
3. Procedimiento de Desinfección
El procedimiento de desinfección incluirá entre otros: provisión de medios confiables para
asegurar que el agente desinfectante sea aplicado uniformemente en toda la columna de
agua del pozo sin tener que recurrir a subsecuentes acciones mecánicas o de agitación para
dispersar el desinfectante vertiendo en el pozo un volumen de agua igual al volumen de la
sección enrejada del pozo después que se ha emplazado el desinfectante. Este proceso hará
que el desinfectante fluya fuera del pozo penetrando en el área adyacente a la rejilla.
Todas las porciones accesibles del pozo por encima del nivel del agua se mantendrán en
una condición húmeda con agua que contenga la concentración requerida de agente
desinfectante durante un período de no menos de 20 minutos.
El agente desinfectante será dejado en el pozo durante un período de cuando menos 12
horas. Después de un período constante de 12 horas o más, se bombeará el pozo para
eliminar el agente desinfectante. El punto de disposición para el agua así purgada será
escogido y aprobado por la Entidad de tal manera de minimizar el posible daño a la vida
acuática o vegetación.
4. Requerimientos para la Desinfección de la Bomba de Prueba.

50
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

En caso de que la bomba de prueba sea instalada después de la desinfección del pozo,
todas sus partes exteriores deberán ser lavadas o espolvoreadas con un componente de
cloro.
Unidad de Medida
La unidad de medición es unidad (und)
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
[Link]. SELLO METALICO DE LA BOCA DEL POZO TUBULAR
Descripción
En todo momento durante el progreso del trabajo, el Constructor adoptará las
precauciones razonables para evitar intromisiones en el pozo o el ingreso de material
extraños dentro del mismo.
A la terminación del pozo, el Constructor instalará un tapón o sello de compresión
apropiado, bien sea rosca do, embridado o soldado de manera que impidan que materias
contaminantes puedan introducirse dentro del pozo. El entubado de revestimiento estanco
de cualquier pozo se extenderá a no menos de 30 cm sobre el nivel final de elevación sobre
el terreno.
Cualesquiera accesorios o dispositivos que permitan acceso abierto al pozo deberán
también satisfacer los anteriores requisitos de elevación sobre el terreno y serán sellados o
enrejillados de manera que impidan el ingreso de materias extrañas o contaminantes. El
terreno que circunda inmediatamente la parte superior del tubo de revestimiento del pozo
formará un talud alrededor del tubo, excepto los orificios de acceso para efectuar
mediciones, introducir grava y boquillas para la lechada de cemento, si fueren necesarios,
debiendo ser instalados de conformidad con estas especificaciones.
Unidad de Medida
La unidad de medición es unidad (und)
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.

51
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

02.02. CASETA DE POZO

02.02.01. ESTRUCTURAS
[Link]. OBRAS PRELIMINARES
[Link].01. TRAZO NIVELACION Y REPLANTEO DE OBRA
Descripción
Comprende el replanteo de los planos en el terreno nivelado fijando los ejes de
referencia y las estacas de nivelación. Se deberá contar con personal establecido para
las labores del trazo y realizar los trabajos topográficos necesarios con el equipo
adecuado ó contar con un Nivel Óptico durante todo el trabajo civil, además tendrá que
replantear medidas, ángulos y cotas en determinadas etapas del proceso constructivo,
para lo cual se podrá usar un nivel topográfico con trípode.
Se marcará los niveles, cotas de referencia, ejes y a continuación se marcará las líneas
del ancho de las veredas en armonía con los Planos correspondientes, estos niveles
deberán ser aprobados por el Ingeniero Supervisor, antes que se inicie con las
excavaciones. El mantenimiento de plantillas de cotas, Bench Marks (BM), estacas
auxiliares, fijación de los ejes, líneas de referencia y niveles establecidos, etc. Por medio
de puntos indicados en elementos inamovibles, será cuidadosamente observado a fin de
asegurar que las indicaciones de los planos sean llevadas al terreno
Unidad de Medida
La unidad de medición es metro cuadrado (m2)
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
[Link]. MOVIMIENTO DE TIERRAS
[Link].01. EXCAVACIONES TERRRENO SEMIROCOSO
Descripción
Las excavaciones manuales para zanjas y zapatas serán del tamaño exacto al diseño de
estas estructuras, se quitarán los moldes laterales cuando la compactación del terreno
lo permita y no exista riesgo y peligro de derrumbes o de filtraciones de agua.

52
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Antes del procedimiento de vaciado, se deberá aprobar la excavación; asimismo no se

permitirá ubicar cimientos sobre material de relleno sin una consolidación adecuada, de
acuerdo con las herramientas manuales a usar.
El fondo de toda excavación para cimentación debe quedar limpio y parejo, se deberá
retirar el material suelto, si el Contratista se excede en la profundidad de la excavación,
no se permitirá el relleno con material suelto, lo deberá hacer con una mezcla de
concreto ciclópeo 1:12 como mínimo.
En el caso de que al momento de excavar se encuentre la Napa Freática a poca
profundidad, previa verificación del Supervisor se debe considerar la impermeabilización
de la cimentación con asfalto líquido, así como de ser necesario el bombeo de la Napa
Freática y en algunos casos un aditivo acelerante de la fragua del concreto de acuerdo a
lo indicado en los planos y/o presupuesto.
Procedimiento Constructivo
La excavación se ejecutará alcanzando las líneas rasantes y/o elevaciones indicadas en
los planos. En el caso de cimentaciones, las dimensiones de las excavaciones serán tales,
que permitan colocar en todo su ancho y largo los cimientos o tuberías
correspondientes.
Las profundidades de excavación aparecen indicadas en los planos, pero podrán ser
modificadas por la Entidad, en caso de considerarlo necesario cuando los materiales
encontrados, no sean los apropiados tales como terrenos sin compactar o terrenos con
material orgánico objetable, deshechos u otros materiales inapropiados.
El Contratista deberá tener en cuenta al momento de efectuar la excavación la posible
existencia de instalaciones subterráneas, por lo que debe tomar las precauciones del
caso, a fin de no interrumpir el servicio que prestan éstas y proseguir con el trabajo
encomendado. Para todos estos trabajos, el Contratista deberá de ponerse en
coordinación con las autoridades respectivas y solicitar la correspondiente aprobación
para el desvío o traslado de los servicios.
Asimismo, pueden presentarse obstrucciones como cimentaciones, muros, etc., en cuyo
caso deberá dar parte a la Entidad quien determinará lo conveniente dadas las
condiciones en que se presente el caso.
Ninguna cimentación o tubería se apoyará sobre material suelto, removido o de relleno,
debiendo asegurarse el no sobre excavar innecesariamente, en caso contrario, deberá
rellenarse con falso cimiento a cuenta del Contratista.

53
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

En el caso de estructuras enterradas, las excavaciones no deben efectuarse con

demasiada anticipación al vaciado, para evitar derrumbes, accidentes y/o problemas de
tránsito.
En todos los casos el Contratista ejecutará los trabajos con sumo cuidado a fin de evitar
accidentes.
El material sobrante excavado, si es apropiado para el relleno de zanjas, podrá ser
acopiado y usado como material selecto y/o calificado de relleno. El Contratista
acomodará adecuadamente el material, evitando que se desparrame o extienda en el
área de trabajo.
Control
El supervisor deberá controlar el estricto cumplimiento de las formas, medidas y
profundidades de excavación, tal que se eviten mayores excavaciones a las necesarias
(sobre excavaciones).
Asimismo, deberá exigir al Ejecutor en todo momento mantener e implementar las
medidas de seguridad necesarias que garanticen la NO ocurrencia de daños personales y
materiales en la obra.
Unidad de Medida
La unidad de medición es el Metro Cubico (m3).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
[Link].02. RELLENO COMPACTADO CON MATERIAL PROPIO
Descripción
Culminadas las obras de cimentación, se efectuará el relleno con material propio, en
capas de 0.20 m., previa compactación al 95% MDS.
Método Constructivo
La capa superior del terreno natural sobre la cual se apoyará el relleno será compactada.
Cada capa de relleno colocado será compactada a una densidad de noventa y cinco por
ciento (95%) de la densidad máxima mencionada arriba, desde el terreno natural hasta
20 cm por debajo de la superficie final del relleno (subrasante). La capa final de relleno,
que esté comprendida dentro de los 20 cm. inmediatamente debajo de la subrasante,
será compactada al cien por ciento (100%) de la máxima densidad seca.

54
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Control
La supervisión deberá verificar que los rellenos se ejecuten según lo especificado.
Unidad de medida
La unidad de medición es en metro cúbico (m3).
Forma de Pago
Los pagos se realizarán Previa inspección del correcto desarrollo de los trabajos
descritos.
Una vez realizadas las verificaciones se procederá a valorizar los metros cúbicos para
poder así realizar los pagos correspondientes a esta partida.
[Link].03. NIVELACION INTERIOR Y COMPACTADO PARA F. PISO Y VEREDAS
m2
Descripción
Terminados los trabajos de cimentación sobre la nivelación o declive general indicado en
los planos, siempre existe una diferencia entre el nivel del terreno en esa etapa y el nivel
que se requiere para recibir el piso, en consecuencia, se debe efectuar una nivelación
final llamada interior porque está encerrada entre los elementos de fundación, Se hará
uso de una plancha compactadora vibratoria de 4 HP. El apisonado se acostumbra
efectuar por capas o un espesor determinado para asegurar mejor compactación.
Unidad de Medida
El método de medición será en metros cuadrados (m2) trabajados, aprobados por el
Supervisor.
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
[Link].04. AFIRMADO E=4" PARA PISOS Y VEREDAS
Descripción
Se rellenará el terreno para su mejoramiento de suelos con material de préstamo tipo
afirmado libre de sales que afecten el concreto y con piedra cuyo diámetro no sea
mayor a 3”. Este será nivelado y compactado en acuerdo a lo antes indicado.
Método Constructivo
La capa superior del terreno natural sobre la cual se apoyará el relleno será compactada.
Cada capa de relleno colocado será compactada a una densidad de noventa y cinco por

55
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

ciento (95%) de la densidad máxima mencionada arriba, desde el terreno natural hasta
20 cm por debajo de la superficie final del relleno (subrasante). La capa final de relleno,
que esté comprendida dentro de los 20 cm. inmediatamente debajo de la subrasante,
será compactada al cien por ciento (100%) de la máxima densidad seca.
Materiales
- AFIRMADO
Equipos y herramientas
- HERRAMIENTAS MANUALES
- PLANCHA COMPACTADORA VIBRAT. 7.0 HP
Control
La supervisión deberá verificar que los rellenos se ejecuten según lo especificado.
Unidad de Medida
La unidad de medición a que se refiere esta partida es el metro cuadrado (m2).
Forma de pago
El pago se efectuará considerando como unidad de medida el metro cuadrado (m2) y se
multiplicará por su costo unitario. Dicho pago constituirá retribución total por la mano
de obra, equipos, herramientas y cualquier otro insumo que se requiera para ejecutar
totalmente el trabajo. El Supervisor velará porque ella se ejecute permanentemente
durante el desarrollo de la obra, hasta su culminación.
[Link].05. ACARREO DE MATERIAL EXCEDENTE HASTA DIST. DE 30 M.
DESCRIPCION
El desmonte que no va a ser aprovechado se depositará en los depósitos de escombros
en aquellas zonas que sean indicadas por el Ingeniero Supervisor. Este trabajo de
acarreo será realizado por el Contratista.
Equipos
- Retroexcavadora sobre llantas 62 HP 1/2 Y3
Control
La supervisión deberá verificar que el acarreo de las excavaciones se ejecute según lo
especificado.
Unidad de Medida
La unidad de medición es el Metro Cubico (m3).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por

56
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para

completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
[Link].06. ELIMINACION DE MATERIAL EXCEDENTE
Descripción
El Contratista, una vez terminada la obra deberá dejar el terreno completamente limpio
de desmonte u otros materiales de la demolición que interfieran con las obras.
La eliminación de material excedente deberá ser periódica, no permitiendo que
permanezca en la obra más de un mes, salvo lo que se va a usar en los rellenos.
Procedimiento Constructivo
El material que no sea requerido y el inadecuado, deberá removerse y eliminarse fuera
de la obra mediante el carguío con una retroexcavadora s/llantas 58 HP o similar a un
volquete de 15m3, y su eliminación a lugares autorizados por la autoridad municipal
correspondiente, para no interferir la ejecución normal de la obra.
Dentro de esta actividad se incluye el esponjamiento del material procedente de las
excavaciones y su eliminación con transporte al lugar autorizado.
Control
El supervisor deberá controlar que estas labores, para mantener orden y limpieza en la
obra, sean realizadas de la manera oportuna y con la mayor fluidez posible. Asimismo,
se verificará que el material sea desechado en lugares adecuados para tal fin y que en el
lugar se les proporcione el tratamiento adecuado, que evite impactos negativos del
medio.
Unidad de Medida
La unidad de medición es el Metro Cubico (m3).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.

[Link]. OBRAS DE CONCRETO SIMPLE

[Link].01. CONCRETO CIMIENTOS CORRIDOS MEZCLA 1:10 CEMENTO-
HORMIGON 30% PIEDRA GRANDE 6" MAX
Descripción

57
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Estas partidas corresponden a la ejecución de cimientos corridos según los planos del
Proyecto, las dosificaciones de cemento serán de acuerdo a la partida ejecuta y según
norma actual.
Respecto del concreto ciclópeo, este será con proporciones C:A 1:10 y 30 % de piedra
grande.
El batido de estos materiales se hará utilizando mezcladora mecánica, debiendo
efectuarse estas operaciones por lo mínimo durante 1 minuto por carga. Sólo podrá
emplearse agua potable o agua limpia de buena calidad, libre de impureza que pueda
dañar el concreto; se humedecerá las zanjas antes de llenar los cimientos y no se
colocará las piedras sin antes haber depositado una capa de concreto de por lo menos 5
cm. de espesor. Las piedras deberán quedar completamente rodeadas por la mezcla sin
que se tome los extremos.
Se prescindirá de encofrado cuando el terreno lo permita, es decir que no se produzca
derrumbes.
Materiales
- PIEDRA GRANDE (MAX. 6")
- HORMIGON
- AGUA PUESTA EN OBRA
- CEMENTO PORTLAND TIPO MS (42.5 kg)
Equipos y herramientas
- HERRAMIENTAS MANUALES
- MEZCLADORA DE CONC(TAMBOR) 11 P3, 23 HP
Unidad de Medida
El método de medición para estas partidas será en metros cúbicos (m3) trabajados.
Forma de pago
El pago de estos trabajos se hará por m3 de concreto, cuyos precios unitarios se
encuentran definidos en el presupuesto. El Supervisor velará porque ella se ejecute
durante el desarrollo de la obra.
[Link].02. ENCOFRADO Y DESENCOFRADO DE CIMIENTO CORRIDO
DESCRIPCIÓN
Esta partida comprende el suministro, ejecución y colocación de las formas de madera
necesarias para el vaciado del concreto de los diferentes elementos que conforman las
estructuras y el retiro del encofrado en el lapso que se establece más adelante.

58
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Las siguientes especificaciones están referidas para todos los casos de encofrados en los
distintos tipos de concretos y aplicación en la Obra.
MATERIALES
Clavos para madera, alambre negro N°8, y se podrán emplear encofrados de madera o
metal.
METODOS DE CONSTRUCCIÓN
Preparación y colocación
Los encofrados deben ser diseñados y construidos bajo responsabilidad del Contratista,
teniendo en cuenta su durabilidad y resistencia, principalmente si van a ser usados
reiteradas veces durante la obra.
La superficie interior de todos los encofrados será limpia de toda materia extraña, grasa,
mortero, basura y será recubierta con aceite o desmoldante aprobado por la
Supervisión. Las sustancias que se usen para desmoldar no deberán causar manchas al
concreto.
En general los encofrados deben estar de acuerdo con lo indicado en el ACI 318.
Desencofrado
Todos los encofrados serán retirados en el tiempo indicado o cuando la resistencia
especificada haya sido alcanzada, y de modo que no se ponga en peligro la estabilidad
del elemento estructural o dañe su superficie.
Se tomarán precauciones cuando se efectúe el desencofrado para evitar fisuras, roturas
en las esquinas o bordes y otros daños en el concreto. Cualquier daño causado al
concreto por una mala operación de desencofrado será reparado por cuenta del
Contratista, a satisfacción de la Supervisión.
En casos especiales la Supervisión podrá ordenar que los encofrados permanezcan más
tiempo que el indicado en estas especificaciones, por razones justificadas.
Cuando se use aditivos aceleradores de fragua, el desencofrado podrá efectuarse antes
de lo usualmente permitido, contando para ello con la aprobación de la Supervisión.
En caso de concreto normal se deben consideran los siguientes tiempos mínimos para el
desencofrado:
 Columnas, muros, costado de vigas y zapatas. 24 horas
 Fondo de losas aligeradas y macizas. 10 días
 Fondo de vigas. 21 días

 Voladizos. 21 días

59
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

En caso de concreto con aditivos de resistencia se deben consideran los siguientes

tiempos mínimos para el desencofrado:
 Fondo de losas aligeradas y macizas. 4 días
 Fondo de vigas cortas. 4 días
 Fondo de vigas de gran luz y losas sin vigas. 7 días

 Voladizos pequeños. 14 días

Tolerancias
Las tolerancias en el concreto terminado son las siguientes:
En la verticalidad de columnas hasta 3m de longitud: 6 mm
En la verticalidad de columnas hasta 6m de longitud: 12 mm
En la sección transversal de cualquier elemento: -5 mm a +10 mm
En la ubicación de ductos y pases: 5 mm
La Supervisión verificará previamente al vaciado del concreto las dimensiones,
verticalidad y los elementos de fijación de los encofrados, así como el estado de los
materiales de estos a fin de prevenir que se abran las formas durante el vaciado.
METODO DE MEDICION
La unidad de esta partida será medida por metro cuadrado determinado por el largo y
ancho de las caras de las estructuras encofradas especificadas en los planos de
estructura.
BASES DE PAGO
El pago se considera dentro del precio unitario del contrato por metro cuadrado de cada
una de las partidas para Encofrado y Desencofrado de los cimientos corridos.
Dicho pago constituirá la compensación total por el suministro del material, la mano de
obra, equipos y herramientas empleados y por los imprevistos que sean necesarios.
[Link].03. CONCRETO F'C = 100 Kg/cm2 E = 4" - FALSO PISO
Descripción
El Falso Piso se ejecutará con Concreto de 100 Kg/cm2, el terreno deberá estar nivelado
y compactado antes del vaciado del falso piso. La superficie final de este tendrá el
acabado indicado en el proyecto.
Las mezclas utilizadas, así como los dimensionamientos están especificadas en los
planos. La superficie que obtener deberá ser plana, rugosa y compacta, capaz de poder
ser receptora de acabados de piso que se especifique en planos.

60
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

El agregado máximo para utilizar tendrá como tamaño máximo 1 1/2". El falso piso
deberá presentar una superficie uniforme, en la cual puedan apoyarse los pies derechos
del encofrado del techo.
El llenado del falso piso deberá hacerse por paños alternados, la dimensión máxima del
paño no deberá exceder de 3.75 m. en aulas y de 3 m en las obras exteriores, salvo que
lleve armadura, así mismo la separación de las reglas de un mismo paño no excederá los
4m., la madera de las reglas podrá utilizarse en bruto.
Una vez vaciada la mezcla sobre el área de trabajo, la regla de madera deberá emparejar
y apisonar (2 hombres) logrando así una superficie plana, rugosa y compacta.
El Falso piso deberá vaciarse después del sobrecimiento.
El terreno deberá ser previamente compactado antes de la colocación de acuerdo al
Estudio de Suelos, esto garantizará la eficiencia del falso piso.
Materiales
- HORMIGON
- AGUA PUESTA EN OBRA
- CEMENTO PORTLAND TIPO I (42.5 kg)
Equipos y herramientas
- HERRAMIENTAS MANUALES
- MEZCLADORA DE CONC.(TAMBOR) 11 P3, 23 HP
Unidad de Medida
La Unidad de medida será el metro cuadrado (m2)
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
[Link].04. VEREDA DE CONCRETO F'C=175 KG/CM2 E=10CM., PASTA 1:2
DESCRIPCION
Son los elementos de concretos ciclópeos, que están alojados directamente sobre el
suelo.
Las presentes especificaciones serán ejecutadas de acuerdo al R.N.C. y las normas
técnicas vigentes.
Materiales.

61
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Se usará cemento Pórtland tipo I, arena gruesa, ripio ½” – ¾”, agua, madera tornillo y
clavos.
Método de Construcción
La base se compactará al 95% de la máxima densidad seca del proctor modificado, con
un espesor mínimo de 10 cm. Como se indica en los planos.
Se constituirá de de concreto simple de resistencia a la compresión f`c =175 kg/cm2 a los
28 días de edad y con mortero de acabado de cemento – arena en proporción 1:2 cm. de
espesor.
El acabado de la superficie será parejo semirrugoso y se realizará con paleta de madera,
dejando bruñas según módulos indicados en los planos y considerando el sardinel
sumergido en la parte lateral de la vereda según diseño.
METODO DE MEDICION
El trabajo efectuado se medirá en Metros Cuadrados (M2).
CONDICIONESDE PAGO
El pago se efectuará al precio unitario por Metro Cuadrado por la partida de vereda de
Concreto f`c= 175kg/cm2.
[Link].05. UÑAS EN VEREDAS RIGIDA DE CONCRETO F'C=175KG/CM2
DESCRIPCION
Son los elementos de concretos ciclópeos, que están alojados directamente sobre el
suelo.
Las presentes especificaciones serán ejecutadas de acuerdo al R.N.C. y las normas
técnicas vigentes.
Materiales.
Se usará cemento Pórtland tipo I, arena gruesa, ripio ½” – ¾”, agua, madera tornillo y
clavos.
Método de Construcción
La base se compactará al 95% de la máxima densidad seca del proctor modificado, con
un espesor mínimo de 10 cm. Como se indica en los planos.
Se constituirá de de concreto simple de resistencia a la compresión f`c =175 kg/cm2 a los
28 días de edad y con mortero de acabado de cemento – arena en proporción 1:2 cm. de
espesor.
El acabado de la superficie será parejo semirrugoso y se realizará con paleta de madera,
dejando bruñas según módulos indicados en los planos y considerando el sardinel
sumergido en la parte lateral de la vereda según diseño.

62
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

METODO DE MEDICION
El trabajo efectuado se medirá en Metros (M).
CONDICIONESDE PAGO
El pago se efectuará al precio unitario por Metro.
[Link].06. CURADO DE VEREDAS CON ADITIVOS
a) Descripción
En general el concreto será curado con un aditivo curador. El curado deberá iniciarse tan
pronto como sea posible sin dañar la superficie y prolongarse interrumpidamente por un
mínimo de siete días.
En el caso de superficies verticales, el Contratista podrá aplicar una membrana selladora
aprobada por la Supervisión, en reemplazo del curado por vía húmeda. En todos los
casos el Contratista se ceñirá a la norma general ACI-318.
b) Método de medición
La unidad de medición de esta partida será metro cuadrado (m2).
c) Forma de pago
El pago de esta partida será al precio unitario correspondiente de acuerdo a la unidad de
medición y constituirá compensación completa por los trabajos descritos incluyendo
mano de obra, leyes sociales, seguro SCTR o de vida, materiales, equipo y herramientas.
También considerar suministro, transporte, almacenaje, manipuleo y todo imprevisto en
general con la finalidad de completar la partida.
[Link].07. JUNTAS DE DILATACION EN VEREDAS
Método de construcción
Se deberán construir juntas con mortero asfáltico e = 1”, en encuentros de paños de
veredas para absorber los efectos de dilatación o contracción de estos elementos
evitando su agrietamiento por este fenómeno físico, el mortero asfáltico está
compuesto por la combinación arena fina y asfalto liquido RC-250, rellenándose según
detalles indicados en plano respectivo.
Método de medición
La unidad de medición de esta partida será metro (m).
Forma de pago
El pago de esta partida será al precio unitario correspondiente de acuerdo a la unidad de
medición y constituirá compensación completa por los trabajos descritos incluyendo
mano de obra, leyes sociales, seguro SCTR o de vida, materiales, equipo y herramientas.

63
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

También considerar suministro, transporte, almacenaje, manipuleo y todo imprevisto en

general con la finalidad de completar la partida.

[Link]. OBRAS DE CONCRETO ARMADO

[Link].01. SOBRECIMIENTO
[Link].01.01. SOBRECIMIENTO, CONCRETO F'c=210 kg/cm2 (CP-MS)
Definición
Esta especificación se refiere al concreto usado como material estructural y norma su
producción, manipuleo, transporte, colocación, curado, protección y pruebas de
resistencia. El Contratista se ceñirá estrictamente a lo indicado en los planos del
proyecto, en la presente especificación y en las normas vigentes, respectivamente.
Materiales
Los materiales que conforman el concreto son:
• Cemento Portland tipo MS
• Agregado fino
• Agregado grueso
• Agua
Cemento
Se usará Cemento Pórtland Tipo I, MS o V, según sea el caso, debido a la consideración
determinada por el especialista de Suelos, la misma que deberá de estar indicada en los
planos y presupuesto correspondiente, siendo válida para los elementos de concreto en
contacto con el suelo. El Cemento a usar deberá cumplir con las Especificaciones y la
Norma NTP 334.090 del Perú.
En términos generales no deberá tener grumos, por lo que deberá protegerse en bolsas
o en silos en forma que no sea afectado por la humedad ya sea del medio o de cualquier
agente externo.
Se controlará la calidad del mismo, según la norma ASTM C-150 y se enviarán muestras
al laboratorio especializado en forma periódica a fin de que lo estipulado en las normas
garantice la buena calidad del mismo.
Agregado fino
Será arena natural, limpia, que tenga granos duros y resistentes, libre de cantidades
perjudiciales de polvo, terrones, partículas blandas o escamosas, esquistos, álcalis,
ácidos, cloruros, materia orgánica u otras sustancias dañinas al concreto.

64
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

La cantidad de material que pase la malla N° 200 no excederá del 5% del peso total y
deberá estar de acuerdo con la norma para agregado ASTM C-33.
Agregado grueso
Será grava o piedra en estado natural, triturada o partida, de grano compacto y de
calidad dura. Debe estar limpio, libre de cantidades perjudiciales de polvo, materia
orgánica, cloruros, greda u otras sustancias perjudiciales al concreto, ni contendrá mica,
piedra desintegrada ni cal libre. La graduación será uniforme desde la malla estándar
ASTM ¼” hasta el tamaño máximo indicado en el Cuadro.
Agua
El agua será fresca, limpia y bebible. Se podrá usar agua no bebible solo cuando,
mediante pruebas previas a su uso, se establezca que los cubos de concreto sin
agregado grueso hechos con ella, den resistencias iguales o mayores al 90% de la
resistencia de los cubos similares con agua potable.
El contenido de cloruros en el agua deberá controlarse de manera tal que el contenido
de cloruros total en la mezcla no exceda los máximos permitidos por la Norma ACI 318.
En general el agua debe cumplir con el artículo 3.3 de la Norma Técnica E.060 Concreto
Armado del Reglamento Nacional de Edificaciones.
Aditivos
En algunos elementos como columnas, vigas o placas debido a las dimensiones de los
elementos o por el tipo de acabado se usarán aditivos plastificantes y reductores de
agua los cuales están indicados en los respectivos análisis de costos unitarios., en caso
de considerarse necesario y con la previa aprobación de la Supervisión, podrá utilizarse
aditivos aceleradores de fragua.
En algunos elementos como tanques elevados y cisterna debido a la exposición al agua
se usarán aditivos hidrófugos como protección por impermeabilidad los cuales están
indicados en los respectivos análisis de costos unitarios., en caso de considerarse
necesario y con la previa aprobación de la Supervisión.
Los aditivos se usarán siguiendo estrictamente las instrucciones del fabricante.
No se aceptarán aditivos que contengan cloruros o nitratos. Su almacenamiento se hará
de tal manera de evitar la contaminación, evaporación o mezcla con cualquier otro
material.
Almacenamiento de materiales
Se cuidará que el cemento almacenado en bolsas no esté en contacto con el suelo o el
agua libre que pueda correr por el mismo. Se recomienda que el cemento se almacene

65
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

en un lugar techado fresco, libre de humedad y contaminación. El cemento se

almacenará en pilas de hasta 10 bolsas y se cubrirá con material plástico u otros medios
de protección. El cemento a granel se almacenará en silos metálicos u otros elementos
similares aprobados por la Inspección, aislándolo de una posible humedad o
contaminación.
Los agregados se almacenarán en forma tal que se prevenga una segregación
(separación de las partes gruesas de las finas) o contaminación excesiva con otros
materiales o agregados de otras dimensiones. El control de estas condiciones lo hará la
Supervisión, mediante muestreos periódicos para comprobar la granulometría y
limpieza del material.
Producción del concreto
La dosificación, mezcla de componentes, transporte y colocación del concreto se ceñirán
a la norma ACI-304. Cuando el concreto se coloque con bomba o faja transportadora, se
aplicarán adicionalmente las normas ACI-304-2R o ACI-304-4R. Cuando el concreto
provisto a la obra sea premezclado, se aplicará adicionalmente la norma ASTM C94.
En el Cuadro se muestran las clases de concreto de acuerdo a su uso y resistencia a la
compresión f´c, medida en cilindros estándar ASTM a los 28 días. Para la evaluación de la
resistencia f´c se usará la norma ACI-124.
Tamaño Relación agua Slump
Resistencia a la máximo cemento (revenimiento)
compresión a del máxima (litros / máximo en Uso
los 28 días f´c agregado saco de pulgadas
CLASE

(kg/cm2) (pulgadas) cemento)

1 175 1 1/2" 25.5 4" Vereda, dados de concreto,

Sobrecimiento, Columna, Viga, Losa

aligerada y maciza, Caja de rebose,
2 210 1" 24.5 4"
Dado de concreto, Canal de concreto y
cámara de válvula de aire.
Zapata, Losa de fondo de cimentación,
3 280 3/4" 24.5 4" Muro reforzado, Columna, Viga circular
y Cámara repartidora de presión.

En los planos el concreto se encuentra especificado por su resistencia a la compresión a

los 28 días en cilindros estándar ASTM (f´c).

66
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Un saco de cemento es la cantidad de cemento contenida en un envase original de

fábrica, sin averías, con un peso de 42.5 kg, o una cantidad de cemento a granel que
pese 42.5 kg.
En ningún caso se aceptará un concreto que tenga más de 11.5 bolsas de cemento por
m3 de concreto.
Previamente a la producción del concreto para la construcción definitiva de los
elementos estructurales, el Contratista someterá a la aprobación de la Supervisión la
dosificación de cada clase de concreto. Para tal efecto deberá presentar la información
siguiente:
• Calidad del cemento
• Granulometría de los agregados
• Proporciones de la mezcla
• Resultados de las pruebas de testigos
La mezcla de cada clase de concreto deberá ser evaluada por lo menos por seis testigos
probados a la misma edad, obtenidos de mezclas de pruebas con los materiales que se
propone usar. La aprobación de la dosificación no exime al Contratista de su total
responsabilidad por la calidad del concreto.
Transporte y colocación del concreto
El Contratista someterá a la aprobación de la Supervisión los métodos y medios que
propone utilizar para el transporte y colocación del concreto. El concreto a ser usado en
la obra, en ningún caso tendrá más de 30 min entre su preparación y colocación.
En caso de usar mezcladoras, éstas deberán estar ubicadas lo más cerca posible a los
sitios donde va a vaciarse el concreto con el fin de facilitar su transporte y evitar
segregaciones y pérdida de material.
Consolidación
La consolidación o compactación del concreto se ceñirá a la norma ACI-309. El tipo de
vibrador a utilizarse será sometido a la aprobación de la Supervisión, quien deberá exigir
vibradores del diámetro y características específicas, condicionando o limitando el ritmo
de colocación del concreto en función del equipo con que cuente el Contratista.
En el llenado, los vibradores deberán penetrar unos 10 cm en la capa previamente
vaciada y se colocarán a distancias regulares y sistemáticas con el objeto de lograr una
correcta compactación. No se deberá iniciar el vaciado de una nueva capa si la anterior
no ha sido completamente vibrada.

67
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

El equipo mínimo será de dos vibradores de cada tipo por cada frente de trabajo. Los
vibradores podrán ser accionados ya sea por motor a gasolina, eléctrico o neumático,
con diámetro de cabeza de 1.9 a 3.8 cm para las zonas de mayor congestión de acero y
de 3.2 a 6.4 cm en zonas de menor congestión. En áreas en donde sea difícil el vibrado y
dudoso su efecto, será necesaria la utilización adicional del “chuceado”, para lo cual se
utilizará una barra de construcción de tamaño manejable.
Pruebas a la compresión
La evaluación de la resistencia a la compresión de cada clase de concreto se efectuará
aplicando la norma ACI-214. Se llevará un registro estadístico de los resultados de las
pruebas, estableciendo de esta manera la resistencia promedio, la resistencia
característica y la desviación estándar.
Una clase de concreto está definida como la mezcla lograda con los mismos ingredientes
y proporciones, incluyendo los aditivos. El valor f´c especificado en el proyecto
corresponde a la resistencia característica resultante de la evaluación. Este valor tendrá
consistencia real y efecto mandatorio después de un mínimo de 30 pruebas de cada
clase de concreto.
Con este objeto se tomarán testigos cilíndricos de acuerdo a la norma ASTM C31 en la
cantidad mínima de dos testigos por cada 30 m3 de concreto colocado, pero no menos
de dos testigos por día para cada clase de concreto; cuando se trate de concreto
premezclado se tomarán como mínimo dos testigos por cada cinco camiones. En
cualquier caso, cada clase de concreto será comprobada al menos por cinco pruebas.
La prueba consistirá en romper dos testigos de la misma edad y clase de acuerdo a lo
indicado en la norma ASTM C39. Se llamará resultado de la prueba al promedio de los
dos valores.
Un concreto será considerado satisfactorio si el promedio de tres resultados
consecutivos sea igual o mayor que el f´c requerido y si ningún testigo individual tenga
una rotura a 35 kg/cm2 o más por debajo del f´c requerido.
El Contratista llevará un registro de cada par de testigos fabricados, en el que constará
su número correlativo, la fecha de elaboración, la clase de concreto, el lugar específico
de uso, la edad al momento del ensayo, la resistencia de cada testigo y el resultado de la
prueba. Los costos de todas las pruebas de concreto que se realicen deben estar
considerados en los precios unitarios del Contratista.
Aceptación

68
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

En caso que no se obtenga la resistencia especificada, la Supervisión podrá ordenar a su

juicio el retiro y reposición del concreto bajo sospecha o la ejecución de pruebas de
carga.
En el caso que deban ejecutarse pruebas de carga, estas se harán de acuerdo a las
indicaciones del Código ACI-318. De no obtenerse resultados satisfactorios de las
pruebas de carga, se procederá a la demolición de la estructura, ya sea en forma parcial
o total, según el rango de los resultados.
Solamente se podrá reforzar la estructura bajo estricta decisión y responsabilidad del
proyectista a través de la Supervisión.
El costo de la eliminación y sustitución del concreto y las pruebas de carga, así como el
costo de la demolición, refuerzo y reconstrucción, si estas llegaran a ser necesarias, será
por cuenta exclusiva del Contratista, quien no podrá justificar demoras en la entrega de
la obra por estas causales.
Protección del concreto fresco y resane de defectos superficiales
El concreto fresco debe ser protegido de la acción nociva de los rayos solares, del viento
seco en condiciones de evaporación rápida, de golpes, de vibraciones y otros factores
que puedan afectar su integridad física o interferir con la fragua.
Todos los defectos superficiales serán reparados inmediatamente después del
desencofrado. La decisión de que defectos superficiales pueden ser reparados y qué
áreas deben ser removidas será atribución exclusiva de la Supervisión, quien deberá
estar presente en todas las labores de desencofrado, no pudiendo efectuarse las mismas
sin su aprobación expresa.
El procedimiento y materiales para el resane serán tales que aseguren la permanencia
de la restitución de la capacidad estructural del elemento y de los recubrimientos de la
armadura especificada.
En cualquier caso, el Contratista es el responsable final de la calidad de los trabajos, y
por lo tanto podrá exigírsele la remoción o demolición de todo trabajo que a juicio de la
Supervisión no cumpla con las exigencias de estas especificaciones o de las normas a
que se hace referencia en ellas.
Pruebas de cargas de la estructura
El Ingeniero está facultado para ordenar una prueba de carga en cualquier porción de la
estructura cuando las condiciones de seguridad no sean satisfactorias o cuando el
promedio de las probetas ensayadas arroja resistencias inferiores a las especificaciones.

69
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

La carga de prueba no se colocará hasta que los elementos estructurales o porción de

éstos, hayan soportado una carga muerta de servicio colocada 48 horas antes.
Antes de la colocación de la carga de prueba, se tomará medidas por medio de
instrumentos especificados, los cuales deberán estar en buenas condiciones y arrojen
lecturas comparativas, acto seguido se procederá al incremento de cargas.
Los elementos estructurales o porción de éstos serán sometidos a una carga de prueba
equivalente a 0.3 veces la carga muerta de servicio, más 1.7 veces la carga viva de
servicio, la cual se aplicará sin impacto y sin producir el efecto de arco; dicha carga se
aplicará por incremento y se tomará lectura de las deflexiones al concluir cada
incremento.
Si las estructuras presentan una falta evidente, el Ingeniero realizará los cambios e
innovaciones pertinentes, a fin de hacerla adecuada, a la capacidad diseñada, teniendo
el Contratista que ceñirse a las indicaciones del Ingeniero.
Siendo: H = Peralte de elemento
L = Luz del elemento (en voladizos tómese el doble).
Si la deflexión máxima de una viga de un piso o un techo excede de 12/2000 H (cm), la
recuperación de la deflexión dentro de las 24 horas siguientes al retiro de la carga de
prueba, será por lo menos 75 % de la deflexión máxima.
Las construcciones que no muestren una recuperación mínima del 75% de la deflexión
máxima pueden ser probadas nuevamente.
La segunda prueba de carga podrá realizarse después que haya pasado por lo menos 72
horas después de haber retirado la primera carga (primera prueba), en el nuevo ensayo
la recuperación deberá ser por lo menos el 75%.
Unidad de Medida
La medición de la partida de concreto será por metro cubico (m3).
Forma de pago
Su pago constituirá compensación completa por los trabajos descritos anteriormente
incluyendo mano de obra, leyes sociales, materiales, equipos, herramientas, imprevistos
y en general todo lo necesario para completar la partida correctamente.
[Link].01.02. ENCOFRADO Y DESENCOFRADO DE SOBRECIMIENTO
DESCRIPCIÓN
Esta partida comprende el suministro, ejecución y colocación de las formas de madera
necesarias para el vaciado del concreto de los diferentes elementos que conforman las
estructuras y el retiro del encofrado en el lapso que se establece más adelante.

70
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Las siguientes especificaciones están referidas para todos los casos de encofrados en los
distintos tipos de concretos y aplicación en la Obra.
Las partidas que se sujetarán a esta especificación son: sobrecimientos armados,
Columnas, losa macizas y Vigas.
MATERIALES
Clavos para madera, alambre negro N°8, y se podrán emplear encofrados de madera o
metal.
METODOS DE CONSTRUCCIÓN
Encofrado
Los encofrados se usarán donde sea necesario para confinar el concreto y darle la forma
de acuerdo a las dimensiones requeridas y deberán estar de acuerdo a las Normas ACI
347.
Estos deben tener la capacidad suficiente para resistir la presión resultante de la
colocación y vibrado del concreto y de suficiente rigidez para mantener las tolerancias
especificadas.
Los cortes del terreno no deberán ser usados como encofrados para superficies
verticales a menos que sea requerido o permitido como en el caso de cimientos
corridos.
El diseño de ingeniería del encofrado, así como su construcción es responsabilidad del
Contratista.
El encofrado será diseñado para resistir con seguridad todas las cargas impuestas por su
propio peso y empuje del concreto y una sobrecarga de llenado no inferior a 200 Kg/m2.
Los encofrados serán convenientemente humedecidos antes de depositar el concreto y
sus superficies debidamente lubricadas para evitar la adherencia del mortero.
Previamente, deberá verificarse la absoluta limpieza de los encofrados, debiendo
extraerse cualquier elemento extraño que se encuentre dentro de los mismos.
La deformación máxima entre elementos de soportes debe ser menor de 1/240 de la luz
entre los miembros estructurales. Las formas deberán ser herméticas para prevenir la
filtración del mortero y ser debidamente arriostradas o ligadas entre si de manera que
se mantengan en la posición y forma deseada con seguridad.
Donde sea necesario mantener las tolerancias especificadas, el encofrado debe ser
bombeado para compensar las deformaciones previamente al endurecimiento del
concreto. Los encofrados deben ser arriostrados contra las deflexiones laterales.

71
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Las aberturas temporales deben ser previstas en la base del encofrado de las columnas,
paredes y en otros puntos donde sea necesario facilitar la limpieza e inspección.
Los tirantes de los encofrados deben ser hechos de tal manera que los terminales
puedan ser removidos sin causar astilladuras en las capas de concreto, después de que
las ligaduras hayan sido removidas.
Los tirantes para formas serán regulados en longitud y además serán de tipo tal que no
dejen elemento de metal más adentro que 1 cm. de la superficie.
El tamaño de distanciamiento o espacios de los pies derechos y largueros deberán ser
determinados por la naturaleza del trabajo y la altura de concreto a vaciarse, quedando
a criterio del Ingeniero Supervisor dichos tamaños y espaciamiento.
Antes de efectuarse el vaciado del concreto, el Ingeniero Supervisor inspeccionará los
encofrados con el fin de aprobarlos, prestando especial atención al recubrimiento del
acero de refuerzo, los amares y los arriostres.
Tolerancias
El encofrado deberá ser construido de tal modo que la superficie del concreto esté de
acuerdo a los límites de variaciones indicados, en la siguiente relación de tolerancias
admisibles:
a) La variación de las dimensiones de la sección transversal de las losas, muros,
columnas y estructuras serán similares de: 6 mm. a 1.2 cm.
b) Variación en la vertical en las superficies de columnas y otras estructuras
similares.
Hasta una altura de 3 m. : 6 mm.
Hasta una altura de 6 m. : 1 cm.
Hasta una altura de 12m.: 2 cm.
c) Variaciones en niveles o gradientes indicados en los planos para piso, techos,
vigas, bruñas y estructuras similares:
- En paño no mayor de 6 m. máx.: 6 mm.
- En paños mayores a 6 m. : 12 mm.
d) Variaciones en los tamaños y ubicaciones de mangas, pasos y aberturas en
piso, aberturas en las paredes y similares: 6 mm.
DESENCOFRADO
Las formas deberán retirarse de manera que se asegura la completa indeformabilidad de
la estructura.

72
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

En general, las formas no deberán quitarse hasta que el concreto se haya endurecido lo
suficiente como para soportar con seguridad su propio peso y los pesos superpuestos
que puedan colocarse sobre él.
Las formas no deberán quitarse sin el permiso del Ingeniero Supervisor; en cualquier
caso, éstas deberán dejarse en su sitio por lo menos el tiempo contado desde la fecha
del vaciado del concreto según como a continuación se especifica:
Sobrecimientos armados …………………… 24 horas
Columnas y Vigas …………………………. 24 horas
Losa maciza ………………………... 24 horas
Cuando se haya aumentado la resistencia del concreto por diseño de mezcla o aditivos,
los tiempos de desencofrado podrán ser menores previa aprobación del Ingeniero
Supervisor.
Inmediatamente después de quitar las formas, la superficie del concreto deberá ser
examinada cuidadosamente y cualquier irregularidad deberá ser tratada como lo ordene
el Ingeniero Supervisor.
METODO DE MEDICION
La unidad de esta partida será medida por metro cuadrado determinado por el largo y
ancho de las caras de las estructuras encofradas especificadas en los planos de
estructura.
BASES DE PAGO
El pago se considera dentro del precio unitario del contrato por metro cuadrado de cada
una de las partidas para Encofrado y Desencofrado de los sobrecimientos armados,
Columnas, losa macizas y Vigas.
Dicho pago constituirá la compensación total por el suministro del material, la mano de
obra, equipos y herramientas empleados y por los imprevistos que sean necesarios.
[Link].01.03. ACERO DE REFUERZO fy=4,200 kg/cm2
DESCRIPCIÓN
El acero de refuerzo está especificado en los planos por su esfuerzo de fluencia (fy) y
deberá ceñirse además a las normas indicadas, el Acero deberá cumplir con la norma
ASTM-615.
Se deberán respetar los diámetros de todos los aceros estructurales especificados en los
planos, cuyo peso y diámetro deberá ser de acuerdo a las Normas.
Gancho Estándar
a. En barras longitudinales:

73
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

• Doblez de 180º más una extensión mínima de 4 db, pero no menor de 6.5 cm. al
extremo libre de la barra.
• Doblez de 90º más una extensión mínima de 12 db al extremo libre de la barra.
b. En Estribos:
• Doblez de 135º más una extensión mínima de 10 db al extremo libre de la barra. En
elementos que no resisten acciones sísmicas, cuando los estribos no se requieran por
confinamiento, el doblez podrá ser de 90º o 135º más una extensión de 6 db.
Diámetros Mínimos de Doblado
a. En barras longitudinales:
• El diámetro de doblez medido a la cara interior de la barra no deberá ser menor a:
Barras Φ 3/8” a Φ 1” 6 db
Barras Φ 1 1/8” a Φ 1 3/8” 8 db
b. En Estribos:
• El diámetro de doblez medido a la cara interior de la barra no deberá ser menor a:
• Estribos Φ 3/8” a Φ 5/8” 4 db
• Estribos Φ 3/4” Φ mayores 6 db
Doblado del Refuerzo
Todo el refuerzo deberá doblarse en frío. El refuerzo parcialmente embebido dentro del
concreto no debe doblarse, excepto cuando así se indique en los planos de diseño o lo
autorice el Ingeniero Proyectista. No se permitirá el redoblado del refuerzo.
Colocación del Refuerzo
El refuerzo se colocará respetando los recubrimientos especificados en los planos. El
refuerzo deberá asegurarse de manera que durante el vaciado no se produzcan
desplazamientos que sobrepasen las tolerancias permisibles. La posición de las varillas
de refuerzo, tanto longitudinal como transversal no deberá diferir en más de 1 cm
respecto a lo indicado en planos.
Límites para el Espaciamiento del Refuerzo
El espaciamiento libre entre barras paralelas de una capa deberá ser mayor o igual a su
diámetro, 2.5 cm ó 1.3 veces el tamaño máximo nominal del agregado grueso.
En las columnas, la distancia libre entre barras longitudinales será mayor o igual a 1.5 su
diámetro, 4 cm ó 1.3 veces el tamaño máximo nominal del agregado.
El refuerzo por contracción y temperatura deberá colocarse a una separación menor o
igual a 5 veces el espesor de la losa, sin exceder de 45 cm.
Empalmes del Refuerzo

74
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Los refuerzos se deberán empalmar preferentemente en zonas de esfuerzos bajos, las

barras longitudinales de columnas se empalmarán de preferencia dentro de los 2/3
centrales de la altura del elemento.
Los empalmes deberán hacerse sólo como lo requieran o permitan los planos de diseño
o como lo autorice el Supervisor.
Las barras empalmadas por medio de traslapes sin contacto en elementos sujetos a
flexión, no deberán separarse transversalmente más de 1/5 de la longitud de traslape
requerida, ni más de 15 cm. La longitud mínima del traslape en los empalmes
traslapados en tracción será conforme a los requisitos de los empalmes indicados en el
capítulo 12 de la norma E-060 Concreto Armado, pero nunca menor a 30 cm.
Los empalmes en zonas de esfuerzos altos deben preferentemente evitarse; sin
embargo, si fuera estrictamente necesario y si se empalma menos o más de la mitad de
las barras dentro de una longitud requerida de traslape, se deberá usar los empalmes
indicados en la norma E-060 Concreto Armado. En general se debe respetar lo
especificado en el Reglamento Nacional de Edificaciones.
Unidad de Medida
La medición de esta partida será por kilogramo (kg).
Forma de pago
Su pago constituirá compensación completa por los trabajos descritos anteriormente
incluyendo mano de obra, leyes sociales, materiales, equipos, herramientas, imprevistos
y en general todo lo necesario para completar la partida correctamente.
[Link].01.04. CURADO CON ADITIVO QUIMICO EN CONCRETO
a) Descripción
En general el concreto será curado con un aditivo curador. El curado deberá iniciarse tan
pronto como sea posible sin dañar la superficie y prolongarse interrumpidamente por un
mínimo de siete días.
En el caso de superficies verticales, el Contratista podrá aplicar una membrana selladora
aprobada por la Supervisión, en reemplazo del curado por vía húmeda. En todos los
casos el Contratista se ceñirá a la norma general ACI-318.
b) Método de medición
La unidad de medición de esta partida será metro cuadrado (m2).
c) Forma de pago
El pago de esta partida será al precio unitario correspondiente de acuerdo a la unidad de
medición y constituirá compensación completa por los trabajos descritos incluyendo

75
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

mano de obra, leyes sociales, seguro SCTR o de vida, materiales, equipo y herramientas.
También considerar suministro, transporte, almacenaje, manipuleo y todo imprevisto en
general con la finalidad de completar la partida.

[Link].02. COLUMNAS
[Link].02.01. COLUMNAS Y PEDESTALES. - CONCRETO f'c=210 kg/cm2
Definición
Esta especificación se refiere al concreto usado como material estructural y norma su
producción, manipuleo, transporte, colocación, curado, protección y pruebas de
resistencia. El Contratista se ceñirá estrictamente a lo indicado en los planos del
proyecto, en la presente especificación y en las normas vigentes, respectivamente.
Materiales
Los materiales que conforman el concreto son:
• Cemento Portland tipo I
• Agregado fino
• Agregado grueso
• Agua
Cemento
Se usará Cemento Pórtland Tipo I, MS o V, según sea el caso, debido a la consideración
determinada por el especialista de Suelos, la misma que deberá de estar indicada en los
planos y presupuesto correspondiente, siendo válida para los elementos de concreto en
contacto con el suelo. El Cemento a usar deberá cumplir con las Especificaciones y la
Norma NTP 334.090 del Perú.
En términos generales no deberá tener grumos, por lo que deberá protegerse en bolsas
o en silos en forma que no sea afectado por la humedad ya sea del medio o de cualquier
agente externo.
Se controlará la calidad del mismo, según la norma ASTM C-150 y se enviarán muestras
al laboratorio especializado en forma periódica a fin de que lo estipulado en las normas
garantice la buena calidad del mismo.
Agregado fino
Será arena natural, limpia, que tenga granos duros y resistentes, libre de cantidades
perjudiciales de polvo, terrones, partículas blandas o escamosas, esquistos, álcalis,
ácidos, cloruros, materia orgánica u otras sustancias dañinas al concreto.

76
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

La cantidad de material que pase la malla N° 200 no excederá del 5% del peso total y
deberá estar de acuerdo con la norma para agregado ASTM C-33.
Agregado grueso
Será grava o piedra en estado natural, triturada o partida, de grano compacto y de
calidad dura. Debe estar limpio, libre de cantidades perjudiciales de polvo, materia
orgánica, cloruros, greda u otras sustancias perjudiciales al concreto, ni contendrá mica,
piedra desintegrada ni cal libre. La graduación será uniforme desde la malla estándar
ASTM ¼” hasta el tamaño máximo indicado en el Cuadro.
Agua
El agua será fresca, limpia y bebible. Se podrá usar agua no bebible solo cuando,
mediante pruebas previas a su uso, se establezca que los cubos de concreto sin
agregado grueso hechos con ella, den resistencias iguales o mayores al 90% de la
resistencia de los cubos similares con agua potable.
El contenido de cloruros en el agua deberá controlarse de manera tal que el contenido
de cloruros total en la mezcla no exceda los máximos permitidos por la Norma ACI 318.
En general el agua debe cumplir con el artículo 3.3 de la Norma Técnica E.060 Concreto
Armado del Reglamento Nacional de Edificaciones.
Aditivos
En algunos elementos como columnas, vigas o placas debido a las dimensiones de los
elementos o por el tipo de acabado se usarán aditivos plastificantes y reductores de
agua los cuales están indicados en los respectivos análisis de costos unitarios., en caso
de considerarse necesario y con la previa aprobación de la Supervisión, podrá utilizarse
aditivos aceleradores de fragua.
En algunos elementos como tanques elevados y cisterna debido a la exposición al agua
se usarán aditivos hidrófugos como protección por impermeabilidad los cuales están
indicados en los respectivos análisis de costos unitarios., en caso de considerarse
necesario y con la previa aprobación de la Supervisión.
Los aditivos se usarán siguiendo estrictamente las instrucciones del fabricante.
No se aceptarán aditivos que contengan cloruros o nitratos. Su almacenamiento se hará
de tal manera de evitar la contaminación, evaporación o mezcla con cualquier otro
material.
Almacenamiento de materiales
Se cuidará que el cemento almacenado en bolsas no esté en contacto con el suelo o el
agua libre que pueda correr por el mismo. Se recomienda que el cemento se almacene

77
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

en un lugar techado fresco, libre de humedad y contaminación. El cemento se

almacenará en pilas de hasta 10 bolsas y se cubrirá con material plástico u otros medios
de protección. El cemento a granel se almacenará en silos metálicos u otros elementos
similares aprobados por la Inspección, aislándolo de una posible humedad o
contaminación.
Los agregados se almacenarán en forma tal que se prevenga una segregación
(separación de las partes gruesas de las finas) o contaminación excesiva con otros
materiales o agregados de otras dimensiones. El control de estas condiciones lo hará la
Supervisión, mediante muestreos periódicos para comprobar la granulometría y
limpieza del material.
Producción del concreto
La dosificación, mezcla de componentes, transporte y colocación del concreto se ceñirán
a la norma ACI-304. Cuando el concreto se coloque con bomba o faja transportadora, se
aplicarán adicionalmente las normas ACI-304-2R o ACI-304-4R. Cuando el concreto
provisto a la obra sea premezclado, se aplicará adicionalmente la norma ASTM C94.
En el Cuadro se muestran las clases de concreto de acuerdo a su uso y resistencia a la
compresión f´c, medida en cilindros estándar ASTM a los 28 días. Para la evaluación de la
resistencia f´c se usará la norma ACI-124.
Tamaño Relación agua Slump
Resistencia a la máximo cemento (revenimiento)
compresión a del máxima (litros / máximo en Uso
los 28 días f´c agregado saco de pulgadas
CLASE

(kg/cm2) (pulgadas) cemento)

1 175 1 1/2" 25.5 4" Vereda, dados de concreto,

Sobrecimiento, Columna, Viga, Losa

aligerada y maciza, Caja de rebose,
2 210 1" 24.5 4"
Dado de concreto, Canal de concreto y
cámara de válvula de aire.
Zapata, Losa de fondo de cimentación,
3 280 3/4" 24.5 4" Muro reforzado, Columna, Viga circular
y Cámara repartidora de presión.

En los planos el concreto se encuentra especificado por su resistencia a la compresión a

los 28 días en cilindros estándar ASTM (f´c).

78
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Un saco de cemento es la cantidad de cemento contenida en un envase original de

fábrica, sin averías, con un peso de 42.5 kg, o una cantidad de cemento a granel que
pese 42.5 kg.
En ningún caso se aceptará un concreto que tenga más de 11.5 bolsas de cemento por
m3 de concreto.
Previamente a la producción del concreto para la construcción definitiva de los
elementos estructurales, el Contratista someterá a la aprobación de la Supervisión la
dosificación de cada clase de concreto. Para tal efecto deberá presentar la información
siguiente:
• Calidad del cemento
• Granulometría de los agregados
• Proporciones de la mezcla
• Resultados de las pruebas de testigos
La mezcla de cada clase de concreto deberá ser evaluada por lo menos por seis testigos
probados a la misma edad, obtenidos de mezclas de pruebas con los materiales que se
propone usar. La aprobación de la dosificación no exime al Contratista de su total
responsabilidad por la calidad del concreto.
Transporte y colocación del concreto
El Contratista someterá a la aprobación de la Supervisión los métodos y medios que
propone utilizar para el transporte y colocación del concreto. El concreto a ser usado en
la obra, en ningún caso tendrá más de 30 min entre su preparación y colocación.
En caso de usar mezcladoras, éstas deberán estar ubicadas lo más cerca posible a los
sitios donde va a vaciarse el concreto con el fin de facilitar su transporte y evitar
segregaciones y pérdida de material.
Consolidación
La consolidación o compactación del concreto se ceñirá a la norma ACI-309. El tipo de
vibrador a utilizarse será sometido a la aprobación de la Supervisión, quien deberá exigir
vibradores del diámetro y características específicas, condicionando o limitando el ritmo
de colocación del concreto en función del equipo con que cuente el Contratista.
En el llenado, los vibradores deberán penetrar unos 10 cm en la capa previamente
vaciada y se colocarán a distancias regulares y sistemáticas con el objeto de lograr una
correcta compactación. No se deberá iniciar el vaciado de una nueva capa si la anterior
no ha sido completamente vibrada.

79
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

El equipo mínimo será de dos vibradores de cada tipo por cada frente de trabajo. Los
vibradores podrán ser accionados ya sea por motor a gasolina, eléctrico o neumático,
con diámetro de cabeza de 1.9 a 3.8 cm para las zonas de mayor congestión de acero y
de 3.2 a 6.4 cm en zonas de menor congestión. En áreas en donde sea difícil el vibrado y
dudoso su efecto, será necesaria la utilización adicional del “chuceado”, para lo cual se
utilizará una barra de construcción de tamaño manejable.
Pruebas a la compresión
La evaluación de la resistencia a la compresión de cada clase de concreto se efectuará
aplicando la norma ACI-214. Se llevará un registro estadístico de los resultados de las
pruebas, estableciendo de esta manera la resistencia promedio, la resistencia
característica y la desviación estándar.
Una clase de concreto está definida como la mezcla lograda con los mismos ingredientes
y proporciones, incluyendo los aditivos. El valor f´c especificado en el proyecto
corresponde a la resistencia característica resultante de la evaluación. Este valor tendrá
consistencia real y efecto mandatorio después de un mínimo de 30 pruebas de cada
clase de concreto.
Con este objeto se tomarán testigos cilíndricos de acuerdo a la norma ASTM C31 en la
cantidad mínima de dos testigos por cada 30 m3 de concreto colocado, pero no menos
de dos testigos por día para cada clase de concreto; cuando se trate de concreto
premezclado se tomarán como mínimo dos testigos por cada cinco camiones. En
cualquier caso, cada clase de concreto será comprobada al menos por cinco pruebas.
La prueba consistirá en romper dos testigos de la misma edad y clase de acuerdo a lo
indicado en la norma ASTM C39. Se llamará resultado de la prueba al promedio de los
dos valores.
Un concreto será considerado satisfactorio si el promedio de tres resultados
consecutivos sea igual o mayor que el f´c requerido y si ningún testigo individual tenga
una rotura a 35 kg/cm2 o más por debajo del f´c requerido.
El Contratista llevará un registro de cada par de testigos fabricados, en el que constará
su número correlativo, la fecha de elaboración, la clase de concreto, el lugar específico
de uso, la edad al momento del ensayo, la resistencia de cada testigo y el resultado de la
prueba. Los costos de todas las pruebas de concreto que se realicen deben estar
considerados en los precios unitarios del Contratista.
Aceptación

80
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

En caso que no se obtenga la resistencia especificada, la Supervisión podrá ordenar a su

juicio el retiro y reposición del concreto bajo sospecha o la ejecución de pruebas de
carga.
En el caso que deban ejecutarse pruebas de carga, estas se harán de acuerdo a las
indicaciones del Código ACI-318. De no obtenerse resultados satisfactorios de las
pruebas de carga, se procederá a la demolición de la estructura, ya sea en forma parcial
o total, según el rango de los resultados.
Solamente se podrá reforzar la estructura bajo estricta decisión y responsabilidad del
proyectista a través de la Supervisión.
El costo de la eliminación y sustitución del concreto y las pruebas de carga, así como el
costo de la demolición, refuerzo y reconstrucción, si estas llegaran a ser necesarias, será
por cuenta exclusiva del Contratista, quien no podrá justificar demoras en la entrega de
la obra por estas causales.
Protección del concreto fresco y resane de defectos superficiales
El concreto fresco debe ser protegido de la acción nociva de los rayos solares, del viento
seco en condiciones de evaporación rápida, de golpes, de vibraciones y otros factores
que puedan afectar su integridad física o interferir con la fragua.
Todos los defectos superficiales serán reparados inmediatamente después del
desencofrado. La decisión de que defectos superficiales pueden ser reparados y qué
áreas deben ser removidas será atribución exclusiva de la Supervisión, quien deberá
estar presente en todas las labores de desencofrado, no pudiendo efectuarse las mismas
sin su aprobación expresa.
El procedimiento y materiales para el resane serán tales que aseguren la permanencia
de la restitución de la capacidad estructural del elemento y de los recubrimientos de la
armadura especificada.
En cualquier caso, el Contratista es el responsable final de la calidad de los trabajos, y
por lo tanto podrá exigírsele la remoción o demolición de todo trabajo que a juicio de la
Supervisión no cumpla con las exigencias de estas especificaciones o de las normas a
que se hace referencia en ellas.
Pruebas de cargas de la estructura
El Ingeniero está facultado para ordenar una prueba de carga en cualquier porción de la
estructura cuando las condiciones de seguridad no sean satisfactorias o cuando el
promedio de las probetas ensayadas arroja resistencias inferiores a las especificaciones.

81
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

La carga de prueba no se colocará hasta que los elementos estructurales o porción de

éstos, hayan soportado una carga muerta de servicio colocada 48 horas antes.
Antes de la colocación de la carga de prueba, se tomará medidas por medio de
instrumentos especificados, los cuales deberán estar en buenas condiciones y arrojen
lecturas comparativas, acto seguido se procederá al incremento de cargas.
Los elementos estructurales o porción de éstos serán sometidos a una carga de prueba
equivalente a 0.3 veces la carga muerta de servicio, más 1.7 veces la carga viva de
servicio, la cual se aplicará sin impacto y sin producir el efecto de arco; dicha carga se
aplicará por incremento y se tomará lectura de las deflexiones al concluir cada
incremento.
Si las estructuras presentan una falta evidente, el Ingeniero realizará los cambios e
innovaciones pertinentes, a fin de hacerla adecuada, a la capacidad diseñada, teniendo
el Contratista que ceñirse a las indicaciones del Ingeniero.
Siendo: H = Peralte de elemento
L = Luz del elemento (en voladizos tómese el doble).
Si la deflexión máxima de una viga de un piso o un techo excede de 12/2000 H (cm), la
recuperación de la deflexión dentro de las 24 horas siguientes al retiro de la carga de
prueba, será por lo menos 75 % de la deflexión máxima.
Las construcciones que no muestren una recuperación mínima del 75% de la deflexión
máxima pueden ser probadas nuevamente.
La segunda prueba de carga podrá realizarse después que haya pasado por lo menos 72
horas después de haber retirado la primera carga (primera prueba), en el nuevo ensayo
la recuperación deberá ser por lo menos el 75%.
Unidad de Medida
La medición de la partida de concreto será por metro cubico (m3).
Forma de pago
Su pago constituirá compensación completa por los trabajos descritos anteriormente
incluyendo mano de obra, leyes sociales, materiales, equipos, herramientas, imprevistos
y en general todo lo necesario para completar la partida correctamente.
[Link].02.02. ENCOFRADO Y DESENCOFRADO DE COLUMNAS Y PEDESTALES
Igual que el ítems [Link].01.02
[Link].02.03. ACERO DE REFUERZO fy=4,200 kg/cm2
Igual que el ítems [Link].01.03
[Link].02.04. CURADO CON ADITIVO QUIMICO EN CONCRETO

82
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Igual que el ítems [Link].01.04

[Link].03. VIGAS
[Link].03.01. VIGAS.- CONCRETO f'c=210 kg/cm2
Igual que el ítems [Link].02.01.
[Link].03.02. ENCOFRADO Y DESENCOFRADO DE VIGAS
Igual que el ítems [Link].01.02
[Link].03.03. ACERO DE REFUERZO fy=4,200 kg/cm2
Igual que el ítems [Link].01.03.
[Link].03.04. CURADO CON ADITIVO QUIMICO EN CONCRETO
Igual que el ítems [Link].01.04

[Link].04. LOSA MACIZA

[Link].04.01. LOSAS MACIZAS CONCRETO f'c =210KG/CM2
Igual que el ítems [Link].02.01.
[Link].04.02. ENCOFRADO Y DESENCOFRADO DE LOSA MACIZA
Igual que el ítems [Link].01.02
[Link].04.03. ACERO DE REFUERZO fy=4,200 kg/cm2
Igual que el ítems [Link].01.03.
[Link].04.04. CURADO CON ADITIVO QUIMICO EN CONCRETO
Igual que el ítems [Link].01.04

[Link].05. LOSA ALIGERADA

[Link].05.01. LOSA ALIGERADA CONCRETO f'c =210KG/CM2
Igual que el ítems [Link].02.01.
[Link].05.02. LOSA ALIGERADA.- ENCOFRADO Y DESENCOFRADO (UNA
DIRECCION)
Igual que el ítems [Link].01.02
[Link].05.03. ACERO DE REFUERZO fy=4,200 kg/cm2
Igual que el ítems [Link].01.03.
[Link].05.04. CURADO CON ADITIVO QUIMICO EN CONCRETO
Igual que el ítems [Link].01.04
[Link].05.05. LOSA ALIGERADA.- LADR. HUECO 15X30X30
DESCRIPCIÓN

83
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Esta partida corresponde a la habilitación y colocación de Ladrillos huecos de

dimensiones especificadas en Planos, van sobre el encofrado, rellenan volumen de la
losa para evitar desperdiciar material y sobrecargar la estructura de manera inútil.
Materiales
Se emplearán Ladrillos huecos hechos a máquina, para este caso las dimensiones serán
de 15x30x30 cm y 20x30x30 cm.
Los ladrillos serán de arcilla, de dimensiones indicadas con las tolerancias, resistencias,
absorciones, etc. permitidas por la Norma que regula los elementos cerámicos (E-070) y
(NTP 331). Los ladrillos serán de primera calidad, con color uniforme y textura similar, no
presentarán vitrificaciones. Serán desechados todos los ladrillos que no cumplan las
especificaciones, que presenten rajaduras, alabeos, cambios de color, uniformidad,
vetas blanquecinas de origen salino etc. Ninguno tendrá materias extrañas en su
superficie o en su interior. Todas las piezas deberán ser aprobadas por el supervisor de
obras previa recepción de los materiales, además se verificará la calidad de los
materiales de acuerdo a las pautas de muestreo y ensayo indicadas en las normas INITEC
pertinentes
Procedimiento constructivo
Una vez colocado el encofrado y las armaduras en la losa, se procede a rellenar los
huecos entre las vigas y las viguetas con ladrillos o piezas de estos en base a los planos,
de modo que eliminen volumen de concreto a vaciar posteriormente. Se colocarán de
manera que cuando se proceda a realizar el vertido, no pueda introducirse material a
través de sus huecos.
Unidad de Medida
La unidad de medida será la unidad (Und) y el cálculo será el recuento de las unidades
de ladrillo en los diferentes paños.
Forma de Pago
La forma de pago será de acuerdo a lo correctamente ejecutado por el precio unitario
del Presupuesto (und), la verificación y aprobación la realizará el Supervisor.

[Link].06. CAJA DE LIMPIA Y REBOSE

[Link].06.01. CONCRETO EN CAJA DE REBOSE F'C=210 KG/CM2 (CP-MS)
Igual que el ítems [Link].01.01.
[Link].06.02. ENCOFRADO Y DESENCOFRADO DE ESTRUCTURA CARAVISTA
DESCRIPCION

84
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Se refiere al encofrado que tendrá que realizarse en toda el área que tenga o que
necesite el concreto para lograr su endurecimiento, especialmente encima del cimiento.
Así mismo las maderas o planchas de acero que se empleen para este encofrado
caravista, no se permitirá el uso de madera ni planchas de acero que presente
torceduras.
MATERIALES Y EQUIPOS
- Madera mínima de 1”
- triplay Lupuna de 15 mm de espesor
- laca protectora para encofrado caravista
Para superficies visibles, también denominada caravista, el encofrado deberá ser
construido con paneles de triplay, madera machihembrada o con planchas duras de
fibra prensada y marcos de madera cepillada. La línea de contacto entre panales deberá
ser cubiertas con cintas, para evitar la formación de rebabas; dichas cintas deberán estar
convenientemente adheridas para evitar su desprendimiento durante el llenado.
Los alambres a emplearse en la sujeción de encofrados, no deben atravesar las caras del
concreto, especialmente las que vayan a quedar expuestas. En general, se deberá unir
los encofrados por medio de pernos que puedan ser retirados posteriormente, de
manera que el desencofrado no produzca daños en la superficie del concreto.
PROCEDIMIENTO CONSTRUCTIVO
Los encofrados deberán ser diseñados y construidos de modo que resistan totalmente el
empuje del concreto al momento del vaciado sin deformarse, incluyendo el efecto de
vibrado para densificación y que su remoción no cauce daño al concreto. Para efectos de
diseño, se tomará un coeficiente aumentativo de impacto igual al 50% del empuje del
material que debe ser recibido por el encofrado. Antes de proceder a la construcción de
los encofrados, el Contratista deberá presentar los diseños de los encofrados para la
revisión y aprobación del Supervisor. Los encofrados deberán ser construidos de manera
que el elemento de concreto vaciado tenga la forma y dimensiones del proyecto y que
se encuentre de acuerdo con los alineamientos y cotas aprobadas por el Supervisor y
deberán presentar una superficie lisa y uniforme. Antes de armar el encofrado, se
deberá verificar que la superficie del encofrado se encuentre exenta de elementos
extraños y con un recubrimiento adecuado de una membrana sintética para evitar la
adherencia del mortero o del procedimiento que el Contratista crea por conveniente,
con la única condición que el resultado sea igual o superior al antes descrito y sea
aprobado por el Supervisor. Salvo indicación contraria, todas las intersecciones de

85
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

planos de encofrados deberán será chaflanadas, tanto en el caso de ángulos entrantes

como en las aristas. En el caso de aristas, el achaflanado se realizará por medio de una
tira de madera, de sección transversal en forma de triángulo rectángulo, isósceles, con
catetos de 2 cm de longitud. El encofrado deberá encontrarse debidamente apuntalado
y arriostrado de manera que la rigidez y estabilidad del mismo no se vea amenazada. Se
deberá dar especial cuidado a las juntas entre tablas, paneles o planchas. Se deberá
evitar el apoyo del encofrado en elementos sujetos a flexión o deslizamiento. Cuando el
terreno natural sea rocoso, el apoyo puede realizarse directamente sobre éste.
Cuando el terreno natural tenga buena resistencia sin ser susceptible a la erosión o
desmoronamiento el apoyo puede realizarse sobre elementos dispuestos
horizontalmente. En caso de que el terreno natural no tenga buena capacidad de
soporte, deberán ser clavadas estacas conjuntamente con los refuerzos horizontales
antes mencionados. No se puede efectuar llenado alguno sin la autorización escrita del
Supervisor quien previamente habrá verificado el dimensionamiento, nivelación,
verticalidad, estructuración del encofrado, humedecimiento adecuado de la caja del
encofrado, la no existencia de elementos libres (esquirlas o astillas), concretos antiguos
pegados o de otro material que pueda perjudicar el vaciado y el acabado del mismo. En
caso de elementos de gran altura en donde resulta difícil la limpieza, el encofrado debe
contar con aberturas para facilitar esta operación.
En caso de concreto normal se deben consideran los siguientes tiempos mínimos para el
desencofrado:
 Columnas, muros, costado de vigas y zapatas. 24 horas
 Fondo de losas aligeradas y macizas. 10 días
 Fondo de vigas. 21 días
 Voladizos. 21 días

En caso de concreto con aditivos de resistencia se deben consideran los siguientes

tiempos mínimos para el desencofrado:
 Fondo de losas aligeradas y macizas. 4 días
 Fondo de vigas cortas. 4 días
 Fondo de vigas de gran luz y losas sin vigas. 7 días
 Voladizos pequeños. 14 días

86
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

En general, el tiempo de desencofrado se fijará de acuerdo con las pruebas de

resistencia en muestras del concreto, cuando ésta supere el 70% de su resistencia de
diseño. Todo trabajo de desencofrado deberá contar la previa autorización escrita del
Supervisor.
Todo encofrado, para ser reutilizado, no deberá presentar alabeos, deformaciones,
incrustaciones y deberá presentar una superficie limpia.
Unidad de Medida
La medición de esta partida será por metro cuadrado (m2).
Forma de pago
Su pago constituirá compensación completa por los trabajos descritos anteriormente
incluyendo mano de obra, leyes sociales, materiales, equipos, herramientas, imprevistos
y en general todo lo necesario para completar la partida correctamente.
[Link].06.03. ACERO DE REFUERZO fy=4,200 kg/cm2
Igual que el ítem [Link].01.03.
[Link].06.04. CURADO CON ADITIVO QUIMICO EN CONCRETO
Igual que el ítem [Link].01.04
[Link].06.05. REJILLA METALICA R-01
Descripción y consideraciones:
Se trata de la construcción de rejillas metálicas. Se usarán para todos estos elementos
los perfiles indicados en los planos.
Este acápite se refiere a la preparación, ejecución y colocación de todos los elementos
de carpintería que en los planos aparecen indicadas como fierro.
Método de construcción:
Todas las uniones y empalmes deberán ser soldados al ras y trabados en tal forma que la
unión sea invisible, debiendo proporcionar al elemento la solidez necesaria para que no
se deforme, al ser ensamblado, ni cuando sea sometido a los esfuerzos de trabajo ni
menos aún por su propio peso.
Todos los trabajos en fierro se rasquetearán y lijarán cuidadosamente aplicando con
brocha o pistola dos manos de imprimante anticorrosivo de distinto color del tipo
convencional que otorga protección a las superficies metálicas. Sobre este imprimante
se aplicará dos manos de esmalte de color negro de acuerdo a las especificaciones del
fabricante.
Método de medición:
La unidad de medición es la unidad (und).

87
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Forma de pago:
El pago de esta partida será al precio unitario correspondiente de acuerdo a la unidad de
medición y constituirá compensación completa por los trabajos descritos incluyendo
mano de obra, leyes sociales, seguro SCTR o de vida, materiales, equipo y herramientas.
También considerar suministro, transporte, almacenaje, manipuleo y todos imprevistos
en general con la finalidad de completar la partida.
[Link].06.06. TAPA METALICA CON PLANCHA ESTRIADA PARA CAJA DE
REBOSE 0.70 X 0.70 m
Descripción y consideraciones:
Se trata de la construcción de tapas metálicas. Se usarán para todos estos elementos los
perfiles indicados en los planos.
Este acápite se refiere a la preparación, ejecución y colocación de todos los elementos
de carpintería que en los planos aparecen indicadas como fierro.
Método de construcción:
Todas las uniones y empalmes deberán ser soldados al ras y trabados en tal forma que la
unión sea invisible, debiendo proporcionar al elemento la solidez necesaria para que no
se deforme, al ser ensamblado, ni cuando sea sometido a los esfuerzos de trabajo ni
menos aún por su propio peso.
Todos los trabajos en fierro se rasquetearán y lijarán cuidadosamente aplicando con
brocha o pistola dos manos de imprimante anticorrosivo de distinto color del tipo
convencional que otorga protección a las superficies metálicas. Sobre este imprimante
se aplicará dos manos de esmalte de color negro de acuerdo a las especificaciones del
fabricante.
Método de medición:
La unidad de medición es la unidad (und).
Forma de pago:
El pago de esta partida será al precio unitario correspondiente de acuerdo a la unidad de
medición y constituirá compensación completa por los trabajos descritos incluyendo
mano de obra, leyes sociales, seguro SCTR o de vida, materiales, equipo y herramientas.
También considerar suministro, transporte, almacenaje, manipuleo y todos imprevistos
en general con la finalidad de completar la partida.

[Link].07. DADOS DE CONCRETO

[Link].07.01. DADO DE CONCRETO F'C=210 KG/CM2
Igual que el ítems [Link].02.01.
[Link].07.02. ENCOFRADO Y DESENCOFRADO DE ESTRUCTURA CARAVISTA
Igual que el ítems [Link].06.02
[Link].07.03. ACERO DE REFUERZO fy=4,200 kg/cm2
Igual que el ítems [Link].01.03.
[Link].07.04. CURADO CON ADITIVO QUIMICO EN CONCRETO
Igual que el ítems [Link].01.04
[Link]. ESTRUCTURA METÁLICA

88
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

[Link].01 ESTRUCTURA METÁLICA P/SOPORTE DE COBERTURA-PLANCHA DE

POLICARBONATO
Descripción:
Esta partida corresponde al suministro y colocación de estructura metálica según se
indica en los planos.
Método de medición:
La unidad de medición de esta partida será metro cuadrado (m2).
Forma de pago:
El pago de esta partida será al precio unitario correspondiente de acuerdo a la unidad de
medición y constituirá compensación completa por los trabajos descritos incluyendo
mano de obra, leyes sociales, seguro SCTR o de vida, materiales, equipo y herramientas.
También considerar suministro, transporte, almacenaje, manipuleo y todo imprevisto en
general con la finalidad de completar la partida.

02.02.02. ARQUITECTURA
[Link]. ALBAÑILERIA
[Link].01. MUROS DE LADRILLO KK DE ARCILLA DE SOGA C/M 1:5 X 1.5CM.
Descripción:
Esta partida corresponde a la construcción de muros de ladrillo King Kong tipo IV en
amarre tipo soga.
Materiales:
- Ladrillo kk 18 huecos tipo IV
- Cemento Portland tipo I
- Arena Gruesa
- Agua
- Clavos con cabeza de 2 1/2”, 3”, 4”
- Cal
- Madera Tornillo
Ladrillo
La unidad de albañilería no tendrá materias extrañas en sus superficies o en su interior.
La unidad de albañilería de arcilla deberá ser elaborada a máquina, en piezas enteras y
sin defectos físicos de presentación, cocido uniforme, acabado y dimensiones exactas,
tendrá un color uniforme y no presentará vitrificaciones. Al ser golpeada con un martillo
u objeto similar producirá un sonido metálico.
La unidad de albañilería no tendrá resquebrajaduras, fracturas, hendiduras o grietas u
otros defectos similares que degraden su durabilidad y/o resistencia.
La unidad de albañilería no tendrá manchas o vetas blanquecinas de origen salitroso o
de otro tipo.
La unidad de albañilería deberá tener las siguientes características:
• Dimensiones: 0.24 x 0.13 x 0.09 m. en promedio.

89
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

• Resistencia: Mínima a la compresión 145 kg/cm2 (f'b).

• Sección: Sólido o macizo, con perforaciones máximo hasta un 30%
• Superficie Homogéneo de grano uniforme con superficie de asiento rugoso y áspero.
• Coloración: Rojizo amarillento uniforme e inalterable, para el ladrillo de arcilla, gris
para el de concreto y blanco para el sílico calcáreo.
• La resistencia a la compresión de la albañilería (f'm) será de 65 kg/cm2, de acuerdo a lo
indicado en los planos.
La resistencia a la compresión de la unidad de albañilería (f'b), se obtiene dividiendo la
carga de rotura entre el área neta para unidades de albañilería huecas y entre el área
bruta para unidades de albañilería sólidas.
Deberá usarse unidades de albañilería que cumplan con el tipo IV de la Norma Peruana
de Albañilería (E-070).
La calidad de las unidades de albañilería a adquirirse, deberá verificarse siguiendo las
pautas de muestreo y ensayo indicadas en las Normas ITINTEC pertinentes.
Cualquier tipo de ladrillo usado deberá ser aprobado por el Ingeniero Supervisor antes
de ser colocado en obra.
Mortero
Para el preparado del mortero se utilizará los siguientes materiales: aglomerantes y
agregado, a los cuales se les agregará la cantidad de agua que de una mezcla trabajable
Los materiales aglomerantes serán Cemento Portland y Cal Hidratada.
El agregado será arena natural, libre de materia orgánica con las siguientes
características:
Granulometría
MALLA ASTM No. % QUE PASA
4 100
8 95 -100
100 25 (máx.)
200 10 (máx.)
Módulo de fineza: de 1.6 a 2.5
Proporción cemento - cal - arena de [Link] para los muros, salvo indicación contraria en
planos.
El agua será potable, limpia, libre de ácidos y materia orgánica.

90
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

El contratista asumirá las especificaciones y dimensiones de los tratamientos y acabados

determinados en los planos, los cuales presentan detalles característicos, según el muro
a construirse.
Amarre tipo Soga: los costados del muro se forman por las sogas del ladrillo, haciendo
que el muro tenga un espesor de 15cm.
Método de construcción:
La mano de obra empleada en las construcciones de albañilería será calificada, debiendo
supervisarse el cumplimiento de las siguientes exigencias básicas:
Que los muros se construyan a plomo y en línea.
Que todas las juntas horizontales y verticales, queden completamente llenas de
mortero.
Que el espesor de las juntas de mortero sea como mínimo 10 mm. y en promedio de 15
mm.
Que las unidades de albañilería se asienten con las superficies limpias y sin agua libre,
pero con el siguiente tratamiento previo:
Para unidades de arcilla de fabricación industrial: inmersión en agua inmediatamente
antes del asentado.
Que se mantenga el temple del mortero mediante el reemplazo del agua que se pueda
haber evaporado. El plazo del retemplado no excederá la fragua inicial del cemento.
El mortero será preparado sólo en la cantidad adecuada para el uso de una hora, no
permitiéndose el empleo de morteros remezclados.
Que no se asiente más de un 1.20 m. de altura de muro en una jornada de trabajo. Que
no se atenta contra la integridad del muro recién asentado.
Que las instalaciones se coloquen de acuerdo a lo indicado en el Reglamento. Los
recorridos de las instalaciones serán siempre verticales y por ningún motivo se picará o
se recortará el muro para alojarlas.
Cuando los muros alcancen la altura de 50cms., se correrá cuidadosamente una línea de
nivel sobre la cual se comprobará la horizontalidad del conjunto aceptándose un
desnivel de hasta 1/200 que podrá ser verificado promediándolo en el espesor de la
mezcla en no menos de diez hiladas sucesivas.
En caso de mayor desnivel se procederá a la demolición del muro.
En todo momento se debe verificar la verticalidad de los muros no admitiéndose un
desplome superior que 1 en 600.

91
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Por cada vano de puerta se empotrará 6 tacos de madera de 2" x 4" y de espesor igual al
muro para la fijación del marco de madera.
En el encuentro de muros se exigirá el levantamiento simultáneo de ellos para lo cual se
proveerá del andamiaje para el ensamblaje de muros adyacentes.
En muros de ladrillo limpio o cara vista, se dejará juntas no mayores de 1.5 cm., y se
usará ladrillos escogidos para este tipo de acabado.
Todos los muros de ladrillo deberán estar amarrados a las columnas con cualquiera de
los siguientes procedimientos:
Haciendo un vaciado de columnas entre los muros dentados, (muros interiores).
Dejando dos alambres Nro. 8 cada 3 hiladas anclados en el muro y sobrecimiento 50 cm.
a cada lado (muros exteriores).
Se dejará una junta de 1" x 1" entre el muro y la columna tanto al interior como al
exterior (Ver planos de detalle, encuentro de muros y columnas).
En la parte superior del muro se coloca tacos de madera embebidos, para utilizarlos
como elementos de fijación de un perfil angular que sirva para asegurar la posición de
las ventanas.
Cuanto más alto sea el grado de vitrificación de los ladrillos, tanto más resistirán a los
agentes exteriores en muros caravista.
Método de medición:
La unidad de medición de esta partida será metro cuadrado (m2).
Forma de pago:
El pago de esta partida será al precio unitario correspondiente de acuerdo a la unidad de
medición y constituirá compensación completa por los trabajos descritos incluyendo
mano de obra, leyes sociales, seguro SCTR o de vida, materiales, equipo y herramientas.
También considerar suministro, transporte, almacenaje, manipuleo y todo imprevisto en
general con la finalidad de completar la partida.
[Link]. REVOQUES ENLUCIDOS Y MOLDURAS
[Link].01. TARRAJEO PRIMARIO, MORTERO C:A 1:5
Descripción:
Comprende todos aquellos revoques (tarrajeos) constituidos por una primera capa de
mortero, pudiéndose presentar su superficie en forma rugosa o bruta y también plana,
pero rayada, o solamente áspera (comprende los “pañeteos”). En todo caso, se dejará
lista para recibir una nueva capa de revoques o enlucido (tarrajeo fino), o enchape o
revoque especial.

92
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Se someterá continuamente a un curado de agua rociada, un mínimo de 2 días y no es

recomendable la práctica de poner sobre esta capa de mortero cemento, otra sin que
transcurra el periodo de curación señalado, seguido por el intervalo de secado.
Consideraciones
Durante el proceso constructivo deberá tomarse en cuenta todas las precauciones
necesarias para no causar daño a los revoques y/o acabados terminados.
La mano de obra y los materiales necesarios deberán ser tales que garanticen la buena
ejecución de los revoques de acuerdo al proyecto arquitectónico.
Materiales
La mezcla de mortero será de la siguiente proporción:
Mortero de Cemento - arena proporción: 1:5.
Cemento Portland tipo I: Deberá satisfacer las normas ITINTEC 334-009-71 para cemento
Portland del Perú o las Normas ASTM C-150, Tipo 1.
Arena Fina: En los revoques ha de cuidarse mucho la calidad de la arena, que no debe
ser arcillosa. Sera arena lavada, limpia y bien graduada, clasificada uniformemente
desde fina hasta gruesa, libre de materiales orgánicos y salitrosos. Cuando esté seca
toda la arena pasará por la criba N° 8. No más del 20% pasará por la criba N° 100. Es de
referirse que los agregados finos sean del río o de piedra molida, marmolina, cuarzo o de
materiales silíceos. Los agregados deben ser limpios, libres de sales, residuos vegetales u
otras medidas perjudiciales.
Agua: Será potable y limpia; que no contenga sustancias químicas en disolución u otros
agregados que puedan ser perjudiciales al fraguado, resistencia y durabilidad de las
mezclas.
Regla de madera.
Método de construcción
Previo al inicio del tarrajeo la superficie donde se aplicará la mezcla se limpiará y
humedecerán, recibirán un tarrajeo frotachado con una mezcla que será una proporción
en volumen de 1 parte de cemento y 5 partes de arena, el espesor máximo será de 1.5
cm. como máximo, teniendo un acabado final rayado para recibir el acabado final como
mayólicas, cerámicos, etc.
Unidad de Medida
La unidad de medición de estas partidas será metro cuadrado (m2).
Forma de pago

93
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

El pago de esta partida será al precio unitario correspondiente de acuerdo a la unidad de

medición y constituirá compensación completa por los trabajos descritos incluyendo
mano de obra, leyes sociales, seguro SCTR o de vida, materiales, equipo y herramientas.
También considerar suministro, transporte, almacenaje, manipuleo y todos los
imprevistos en general con la finalidad de completar la partida.
[Link].02. TARRAJEO DE MUROS CON CEMENTO-ARENA
Descripción
Comprende aquellos revoques constituidos por una sola capa de mortero, pero aplicada
en dos etapas. En la primera llamada “pañeteo” se proyecta simplemente el mortero
sobre el paramento, ejecutando previamente las cintas o maestras encima de las cuales
se corre una regla, luego cuando el pañeteo ha endurecido se aplica la segunda capa
para obtener una superficie plana y acabada. Se dejará la superficie lista para aplicar la
pintura. Previamente a la ejecución de los pañeteos o tarrajeos, deberán instalarse las
redes, cajas para interruptores, tomacorrientes, pasos y tableros; las válvulas, los
insertos para sostener tuberías y equipos especiales y cualquier otro elemento que deba
quedar empotrada en la albañilería.
Consideraciones
Durante el proceso constructivo deberá tomarse en cuenta todas las precauciones
necesarias para no causar daño a los revoques y/o acabados terminados.
Los encuentros de muros, deben ser en ángulo perfectamente perfilados; las aristas de
los derrames expuestos a impactos serán convenientemente boleados; los encuentros
de muros con el cielo raso terminarán en ángulo recto, salvo que en planos se indique lo
contrario.
Materiales
Cemento y arena en proporción 1:5. En los revoques ha de cuidarse mucho la calidad de
la arena, que no debe ser arcillosa. Será arena lavada, limpia y bien graduada, clasificada
uniformemente desde fina hasta gruesa, libre de materias orgánicas y salitrosas. Cuando
esté seca toda la arena pasará por la criba Nº 8. No más del 20% pasará por la criba Nº
50 y no más del 5% pasará por la criba Nº 100. Es de referirse que los agregados finos
sean de arena de río o de piedra molida, marmolina, cuarzo o de materiales silíceos. Los
agregados deben ser limpios, libres de sales, residuos vegetales u otras medidas
perjudiciales.
Método de construcción

94
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

La preparación del sitio comprende la preparación de la superficie donde se va a aplicar

el revoque. El revoque que se aplique directamente al concreto no será ejecutado hasta
que la superficie de concreto haya sido debidamente limpiada y lograda la suficiente
aspereza como para obtener la debida ligazón. Se rascará, limpiará y humedecerá muy
bien previamente las superficies donde se vaya a aplicar inmediatamente el revoque.
Para conseguir superficies revocadas debidamente planas y derechas, el trabajo se hará
con cintas de mortero pobre (7:1 arena - cemento), corridas verticalmente a lo largo del
muro. Estarán muy bien aplomadas y volarán el espesor exacto del revoque (tarrajeo).
Estas cintas serán espaciadas cada metro o metro y medio partiendo en cada parámetro
lo más cerca posible de la esquina. Luego de terminado el revoque se sacará, rellenando
el espacio que ocupaban con una buena mezcla, algo más rica y cuidada que la usada en
el propio revoque.
Constantemente se controlará el perfecto plomo de las cintas empleando la plomada de
albañil. Reglas bien perfiladas se correrán por las cintas que harán las veces de guías,
para lograr una superficie pareja en el revoque completamente plana.
Normas y Procedimientos que Regirán la Ejecución de Revoques:
No se admitirán ondulaciones ni vacíos; los ángulos o aristas de muros, vigas, columnas,
derrames, etc, serán perfectamente definidos y sus intersecciones en ángulo recto o
según lo indiquen los planos. Se extenderá el mortero igualándolo con la regla, entre las
cintas de mezcla pobre y antes de su endurecimiento; después de reposar 30 minutos,
se hará el enlucido, pasando de nuevo y cuidadosamente la paleta de madera o mejor la
plana de metal.
Espesor mínimo de enlucido:
• Sobre muros de ladrillo: 1.00 cm.
• Sobre concreto: 1.00 cm.
En los ambientes en que vayan zócalos y contrazócalos, el revoque del paramento de la
pared se hará de corrido hasta 3.00 cm. por debajo del nivel superior del zócalo o
contrazócalo. En ese nivel deberá terminar el revoque, salvo en el caso de zócalos y
contrazócalos de madera en el que el revoque se correrá hasta el nivel del piso. La
mezcla será de composición 1:5.
Unidad de Medida
La unidad de medición de estas partidas será metro cuadrado (m2).

95
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Se computarán todas las áreas netas a vestir o revocar. Por consiguiente, se descontarán
los vanos o aberturas y otros elementos distintos al revoque, como molduras, cornisas y
demás salientes que deberán considerarse en partidas independientes.
Forma de pago
El pago de esta partida será al precio unitario correspondiente de acuerdo a la unidad de
medición y constituirá compensación completa por los trabajos descritos incluyendo
mano de obra, leyes sociales, seguro SCTR o de vida, materiales, equipo y herramientas.
También considerar suministro, transporte, almacenaje, manipuleo y todo imprevisto en
general con la finalidad de completar la partida.
[Link].03. TARRAJEO DE COLUMNAS Y VIGAS
Descripción
Comprende la vestidura con mortero, a las columnas y vigas de concreto. Si se trata de
columnas con sección poligonal habrá que vestir sus caras y perfilar sus aristas,
constituyendo esto último un trabajo especial, por lo que el tarrajeo de columnas se
divide en tarrajeo de superficie y vestidura de aristas.
La superficie por vestir de la viga, es la que queda visible bajo la losa y comprende
aquellos revoques constituidos por una sola capa de mortero, pero aplicada en dos
etapas.
Este proceso comprende aquellos revoques constituidos por una sola capa de mortero,
pero aplicada en dos etapas. En la primera llamada “pañeteo” se proyecta simplemente
el mortero sobre el paramento, ejecutando previamente las cintas o maestras encima de
las cuales se corre una regla, luego cuando el pañeteo ha endurecido se aplica la
segunda capa para obtener una superficie plana y acabada. Se dejará la superficie lista
para aplicar la pintura. Previamente a la ejecución de los pañeteos o tarrajeos, deberán
instalarse las redes, cajas para interruptores, toma corrientes, pasos y tableros; las
válvulas, los insertos para sostener tuberías y equipos especiales y cualquier otro
elemento que deba quedar empotrada en la albañilería.
Los encuentros de muros, deben ser en ángulo perfectamente perfilados; las aristas de
los derrames expuestos a impactos serán convenientemente boleados; los encuentros
de muros con el cielo raso terminarán en ángulo recto, salvo que en planos se indique lo
contrario. Se considera en partida aparte porque por tratarse de pequeñas superficies
los rendimientos son también inferiores.
Materiales
• Cemento y arena en proporción 1:5

96
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

• Cemento Portland tipo I: Deberá satisfacer las normas ITINTEC 334-009-71 para
cementos Portland del Perú o las Normas ASTM C-150, Tipo 1.
• Arena Fina: En los revoques ha de cuidarse mucho la calidad de la arena, que no debe
ser arcillosa. Será arena lavada, limpia y bien graduada, clasificada uniformemente
desde fina hasta gruesa, libre de materias orgánicas y salitrosas. Cuando esté seca toda
la arena pasará por la criba Nº 8. No más del 20% pasará por la criba Nº 50 y no más del
5% pasará por la criba Nº 100. Es de referirse que los agregados finos sean de arena de
río o de piedra molida, marmolina, cuarzo o de materiales silíceos. Los agregados deben
ser limpios, libres de sales, residuos vegetales u otras medidas perjudiciales.
• Agua: Será potable y limpia; que no contenga sustancias químicas en disolución u otros
agregados que puedan ser perjudiciales al fraguado, resistencia y durabilidad de las
mezclas.
• Regla de madera
Equipos
• Herramientas manuales
Procedimiento constructivo
Previo al inicio del tarrajeo las superficies en donde se aplicará la mezcla se limpiarán y
humedecerán, recibirán un tarrajeo frotachado con una mezcla que será una proporción
en volumen de 1 parte de cemento y 5 partes de arena, el espesor máximo será de 1.5
cm. como máximo. En vez de las cintas se fijarán reglas de aluminio a ambos lados
perfectamente aplomadas.
En lo demás el proceso constructivo será el mismo indicado para tarrajeo en interiores.
Unidad de medida
La Unidad de Medida es el Metro cuadrado (m2) para tarrajeo de superficies.
Para tarrajeo de superficie, se encontrará el área total sumando el área efectivamente
tarrajeada por columnas.
El área de cada una será igual al ancho de su sección, multiplicado por la altura del piso
hasta la cota del fondo de la losa, descontando las secciones de viga que se apoyan en la
columna.
Formas de Pago
El pago se efectuará considerando como unidad de medida el metro cuadrado (m2) y se
multiplicará por su costo unitario. Dicho pago constituirá retribución total por la mano
de obra, equipos, herramientas y cualquier otro insumo que se requiera para ejecutar
totalmente el trabajo. El Supervisor velará porque ella se ejecute permanentemente

97
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

durante el desarrollo de la obra, hasta su culminación. La verificación del metrado la

realizara el supervisor debiéndose contar con su aprobación para el pago respectivo.
[Link].04. TARRAJEO DE CIELORASO
Descripción
Todo lo indicado para tarrajeo en interiores. Incluso el pañeteo, es válido para el
tarrajeo frotachado en cielos rasos. Se considera en partida aparte, porque el
rendimiento varía.
Materiales
• Cemento Portland tipo I
• Arena Fina
• Agua
• Clavos con cabeza de 2 ½”, 3” y 4”
• Madera tornillo
Método de construcción
Comprende la preparación de la superficie donde se va a aplicar el revoque. El revoque
que se aplique directamente al concreto no será ejecutado hasta que la superficie de
concreto haya sido debidamente limpiada y lograda la suficiente aspereza como para
obtener la debida ligazón. Se rascará, limpiará y humedecerá muy bien previamente las
superficies donde se vaya a aplicar inmediatamente el revoque.
Para conseguir superficies revocadas debidamente planas y derechas, el trabajo se hará
con cintas de mortero pobre (cemento - arena = 1:7). Volarán el espesor exacto del
revoque (tarrajeo). Estas cintas serán espaciadas cada metro o metro y medio partiendo
en cada superficie lo más cerca posible de la esquina. Luego de terminado el revoque se
sacará, rellenando el espacio que ocupaban con una buena mezcla, algo más rica y
cuidada que la usada en el propio revoque (C:A 1:5).
Normas y Procedimientos que Regirán la Ejecución de Revoques:
No se admitirán ondulaciones ni vacíos; serán perfectamente definidos y sus
intersecciones en ángulo recto o según lo indiquen los planos. Se extenderá el mortero
igualándolo con la regla, entre las cintas de mezcla pobre y antes de su endurecimiento;
después de reposar 30 minutos, se hará el enlucido, pasando de nuevo y
cuidadosamente la paleta de madera o mejor la plana de metal.
Unidad de Medida
La unidad de medición de estas partidas será metro cuadrado (m2).
Forma de pago

98
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

El pago de esta partida será al precio unitario correspondiente de acuerdo a la unidad de

medición y constituirá compensación completa por los trabajos descritos incluyendo
mano de obra, leyes sociales, seguro SCTR o de vida, materiales, equipo y herramientas.
También considerar suministro, transporte, almacenaje, manipuleo y todo imprevisto en
general con la finalidad de completar la partida.
[Link].05. VESTIDURA DE DERRAMES E=0.15m
Descripción.
Se refiere a los trabajos de enlucido con mortero de cemento y arena de todos los
derrames de los vanos de la obra; se llama vano a la abertura en un muro. En algunos
casos el vano es libre, es decir, simplemente una abertura, y en otros casos puede llevar
una puerta o ventana. A la superficie cuya longitud es el perímetro del vano y cuyo
ancho es el espesor del muro, se la llama “derrame”.
Las aristas serán boleadas si son perceptibles de recibir impactos.
Todo lo indicado para tarrajeo en interiores se aplicará en lo posible. Se considera en
partida aparte porque por tratarse de superficies especiales cuyos rendimientos son
también inferiores. Se tendrá cuidado con las dimensiones específicas de cada
elemento.
Materiales
- Cemento Portland tipo I: Deberá satisfacer las normas ITINTEC 334-009-71 para
cementos Portland del Perú o las Normas ASTM C-150, Tipo 1.
- Arena Fina: En los revoques ha de cuidarse mucho la calidad de la arena, que no debe
ser arcillosa. Será arena lavada, limpia y bien graduada, clasificada uniformemente
desde fina hasta gruesa, libre de materias orgánicas y salitrosas. Cuando esté seca toda
la arena pasará por la criba Nº 8. No más del 20% pasará por la criba Nº 50 y no más del
5% pasará por la criba Nº 100. Es de referirse que los agregados finos sean de arena de
río o de piedra molida, marmolina, cuarzo o de materiales silíceos. Los agregados deben
ser limpios, libres de sales, residuos vegetales u otras medidas perjudiciales.
- Agua: Será potable y limpia; que no contenga sustancias químicas en disolución u otros
agregados que puedan ser perjudiciales al fraguado, resistencia y durabilidad de las
mezclas.
- Clavos con cabeza de 2½", 3", 4"
- Madera tornillo
- Regla de aluminio de 1”x4”
Unidad de medida

99
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

La unidad de medición de estas partidas será metro (m).

Forma de pago
El pago de esta partida será al precio unitario correspondiente de acuerdo a la unidad de
medición y constituirá compensación completa por los trabajos descritos incluyendo
mano de obra, leyes sociales, seguro SCTR o de vida, materiales, equipo y herramientas.
También considerar suministro, transporte, almacenaje, manipuleo y todo imprevisto en
general con la finalidad de completar la partida.

[Link]. PISOS Y PAVIMENTOS

[Link].01. CONTRAPISO E=40mm
Descripción
El contrapiso es un mortero que se coloca antes del piso final y sirve de apoyo y base
para alcanzar el nivel requerido, proporcionando la superficie regular y plana que se
necesita especialmente para pisos pegados u otros.
Materiales
• Cemento
Deberá satisfacer las normas ITINTEC 334-009-71 para cementos Portland del Perú y/o la
Norma ASTM C-150, Tipo 1.
• Arena Fina
Deberá ser arena limpia, silicosa y lavada, de granos duros, resistentes y lustrosos, libre
de cantidades perjudiciales de polvo, terrones, partículas suaves y escamosas, esquistos
o pizarras, micas o cal libre, álcalis, ácidos y materias orgánicas. En general, deberá estar
de acuerdo con las Normas ASTM C-33-0 T.
• Agua
Será potable y limpia, en ningún caso selenitoso, que no contenga sustancias químicas
en disolución u otros agregados que puedan ser perjudiciales al fraguado, resistencia y
durabilidad de las mezclas.
• Madera para reglas
Método de ejecución
Este sub piso se colocará sobre la superficie perfectamente limpia y humedecida del
falso piso o de la losa del concreto. La nivelación debe ser precisa, para lo cual será
indispensable colocar reglas adecuadas, a fin de asegurar un acabado plano por medio
de cintas debidamente alineadas y controladas respecto al nivel general de los pisos. El

100
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

término será rugoso, a fin de obtener una buena adherencia con el elemento que servirá
de piso.
El espesor del contrapiso se establece en un promedio de 40mm.
El contrapiso será una capa conformada por la mezcla de cemento - arena gruesa en
proporción 1:5.
La ejecución debe efectuarse después de terminados los cielos rasos y tarrajeos,
debiendo quedar perfectamente planos, con la superficie adecuada para
posteriormente proceder a la colocación de los pisos definitivos.
Unidad de Medida
La Unidad de Medida: metro cuadrado (m2).
Norma de Medición
El área del contrapiso será la misma que la del piso al que sirve de base. Para ambientes
cerrados se medirá el área comprendida entre los paramentos de los muros sin revestir
y se añadirán las áreas correspondientes a umbrales de vanos para puertas y vanos
libres. Para ambientes libres se medirá el contrapiso que corresponda a la superficie a la
vista del piso respectivo.
En todos los casos no se descontarán las áreas de columnas, huecos, rejillas, etc.,
inferiores a 0.25 m2.
Forma de pago
Las cantidades medidas en la forma arriba descrita serán pagadas al precio unitario
correspondiente, establecido en el contrato. Dicho pago constituirá compensación total
por la mano de obra, materiales, equipos y herramientas, por el suministro y transporte,
almacenaje y manipuleo, y todos los imprevistos surgidos para la ejecución de los
trabajos descritos.
[Link].02. PISOS DE CEMENTO PULIDO E=2" MEZCLA 1:4
Descripción
Se establecen sobre los falsos pisos, en los lugares que se indican en los planos.
Consideraciones
Se deberá de usar agregados que le proporcionen una mayor dureza.
Materiales
El piso de cemento comprende 2 capas: La primera capa, a base de concreto tendrá un
espesor igual al total del piso terminado, menos el espesor de la segunda capa. La
segunda capa de mortero que va encima de la primera tendrá un espesor mínimo de 1.0

101
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

cm. Para la primera capa se usará concreto en proporción [Link]. Para la segunda capa se
usará mortero cemento-arena fina en proporción 1:2.
Método de construcción
El piso de cemento comprende 2 capas:
En el piso de concreto de 2”, la primera capa es de concreto de 140 kg/cm² de un
espesor de 4 cm. y la segunda de capa de 1 cm. con mortero mezcla 1:2.
Su proporción será indicada en los planos.
Se colocarán reglas espaciadas máximo 1.00 m con un espesor igual al de la primera
capa.
El mortero de la segunda capa se aplicará pasada la hora de vaciada la base. Se asentará
con paleta de madera. Se trazarán bruñas según se indica en los planos.
Antes de planchar la superficie, se dejará reposar al mortero ya aplicado, por un tiempo
no mayor de 30 minutos.
La superficie terminada será uniforme, firme, plana y nivelada por lo que deberá
comprobarse constantemente con reglas de madera.
El terminado del piso, se someterá a un curado de agua, constantemente durante 5 días.
Este tiempo no será menor en ningún caso y se comenzará a contar después de su
vaciado.
Después de los 5 días de curado, en los que se tomarán las medidas adecuadas para su
perfecta conservación, serán cubiertas con papel especial para protegerlos debidamente
contra las manchas de pintura y otros daños, hasta la conclusión de la obra.
Unidad de Medida
La unidad de medición de estas partidas será metro cuadrado (m2).
Forma de pago
El pago de esta partida será al precio unitario correspondiente de acuerdo a la unidad de
medición y constituirá compensación completa por los trabajos descritos incluyendo
mano de obra, leyes sociales, seguro SCTR o de vida, materiales, equipo y herramientas.
También considerar suministro, transporte, almacenaje, manipuleo y todo imprevisto en
general con la finalidad de completar la partida.
[Link].03. PISO CERAMICA ANTIDESLIZANTE 60 X 60 CM
DEFINICION. -
Comprende la puesta en obra del material, su colocación y limpieza hasta el brillo a la
entrega.
MATERIALES. -

102
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Se utilizará cerámica nacional, con calidad y del color aprobados por el Supervisor de
Obra.
el agua a emplearse en la mezcla deberá ser limpia.
Se usara un pegamento para cerámicas: Es un adhesivo en polvo a base de cemento,
agregados de granulometría seleccionada y agentes sintéticos que permiten una mejor
adherencia de los revestimientos de acabado a las superficies rígidas.
PROCEDIMIENTO PARA SU EJECUCION.-
Se procederá a limpieza perfecta de área, humedeciéndolo luego y cuidando este picado
donde fuera necesario para garantizar la adherencia.
Extender el pegamento sobre la superficie con el lado liso de una plancha dentada, rayar
presionando con el lado dentado con una inclinación de 45°.
Evitar que se forme una película seca sobre le pegamento, en caso de suceder, retirar lo
aplicado. No mezclar con el resto de pegamento.
Aplicar pegamento también en el reverso de las piezas.
Se rechazarán piezas dañadas, rajadas , desportilladas ó cuyos bordes no encajen
perfectamente.
Las terminaciones ó hileras finales deberán ser cortadas si fuera necesario con el uso de
máquina rechazándose los cortes en áreas centrales ó de circulación y visibilidad.
Colocar las piezas presionando y moviendo en sentido opuesto al rayado.
Se deberá cuidar las pendientes mínimas hacia los sumideros ó hacia ingresos, según
instrucciones del Supervisor de Obras.
Las manchas o excesos de pegamento, deben limpiarse cuidadosamente antes del
fraguado.
Se limpiará, pulirá hasta el brillo antes del encerado para la entrega.
Unidad de Medida
La unidad de medición de estas partidas será metro cuadrado (m2).
Forma de pago
El pago de esta partida será al precio unitario correspondiente de acuerdo a la unidad de
medición y constituirá compensación completa por los trabajos descritos incluyendo
mano de obra, leyes sociales, seguro SCTR o de vida, materiales, equipo y herramientas.
También considerar suministro, transporte, almacenaje, manipuleo y todo imprevisto en
general con la finalidad de completar la partida.

[Link]. ZOCALOS Y CONTRAZOCALOS

103
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

[Link].01. CONTRAZOCALO DE CEMENTO S/COLOREAR H=30 CM

Descripción y método de construcción:
Consistirá en un revoque pulido, efectuado con mortero de cemento - arena en
proporción 1:2 aplicado sobre tarrajeo corriente, ajustándose a los perfiles y
dimensiones indicados en los planos, tendrán un recorte superior ligeramente boleado
para evitar resquebrajaduras, fracturas, de los filos.
Método de medición:
La unidad de medición de estas partidas será metro (m)
Forma de pago:
El pago de esta partida será al precio unitario correspondiente de acuerdo a la unidad de
medición y constituirá compensación completa por los trabajos descritos incluyendo
mano de obra, leyes sociales, seguro SCTR o de vida, materiales, equipo y herramientas.
También considerar suministro, transporte, almacenaje, manipuleo y todos imprevistos
en general con la finalidad de completar la partida.
[Link].02. ZOCALO DE CERAMICA SIMILAR 60 X 60 EN BAÑO O SIMILAR
Descripción
La colocación de la cerámica se ejecutará sobre muro previamente tratado con tarrajeo
rayado, el cual debe permanecer húmedo cuando se inicia la labor de colocación.
Se colocarán con la capa de mezcla en la parte posterior, previamente remojadas, a fin
de que no se formen cangrejeras interiores. En cuanto a las juntas, éstas coincidirán con
las del piso y tendrán la misma separación.
Para el fraguado, se humedecerá y se hará penetrar en la separación de éstas por
compresión; de tal forma que llene completamente la junta. Posteriormente se pasará
trapo seco para limpiarlas e igualar el material de fragua.
Materiales
Cerámica 60x60 cm.
Pegamento para Cerámica:
Pegamento para cerámica o similar: Es un adhesivo en polvo a base de cemento,
agregados de granulometría seleccionada y agentes sintéticos que permiten una mejor
adherencia de los revestimientos de acabado a las superficies rígidas.
Material de Fragua:
Polvo de fragua antiácido del mismo color de la cerámica. Este es un producto
formulado a base de cemento, agentes sintéticos y pigmentos especiales.
• Agua

104
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

• Mazo de Goma
• Esponja
• Llana dentada de 5 o 6mm.
Método de colocación
Colocar la cerámica sobre superficies rígidas, planas, limpias y secas. Las piezas deben
colocarse con una junta igual al del piso del ambiente.
Para el corte de piezas se utilizará máquinas Cortadoras eléctricas de RUBI, con el Disco
CPA apropiado en buenas condiciones.
La cerámica se pegará con pegamento para cerámica o similar, el cual debe expandirse
sobre la superficie utilizando una llana dentada de 5 o 6 mm (extender únicamente el
pegamento necesario para instalar inmediatamente).
Instalar sobre la mezcla golpeando la pieza con un mazo de goma hasta que aparezca la
mezcla por los lados sin rebosar la superficie de la pieza. Revisar continuamente plomos
y niveles.
Después de instalar la cerámica, retire cuidadosamente los excesos de pegamento y
limpie la superficie con una esponja húmeda.
Después de 24 horas de haber realizado la instalación, fraguar con porcelana la junta de
dilatación, es importante limpiar inmediatamente los residuos de la fragua.
Unidad de Medida
Unidad de medida: metro cuadrado (m2).
Forma de pago
Se pagará por metro cuadrado terminado, pagado a precio unitario del contrato, el cual
considera material, mano de obra e imprevistos que ocasione el desarrollo de esta
tarea.
[Link]. CARPINTERIA METALICA Y MADERA
[Link].01. PUERTA METALICA BATIENTE A 90° ACANALADA TRAPEZOIDAL
PLEGADA A 1" CON ESTRUCT. TUBO CUADRADO LAC
2"X2"X1.8mm+MARCO DE TUBO CUADRADO LAC
2"X2"X2mm+CAJON PARA CERRADURA DE TUBO CUADRADO DE
11/2"X11/2"X1.8mm Y PLANCHA 3/4"+SOBRELUZ DE MARCO RUBO
CUADRAD
[Link].02. PUERTA METALICA PLEGABLE DE 4 HOJAS ACANALADA TRAPEZOIDAL
PLEGADA A 1" CON ESTRUCT. DE TUBO CUADRADO LAC
2"X2"X1.8mm+MARCO DE TUBO CUADRADO LAC

105
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

2"X2"X2mm+CAJON PARA CERRADURA DE TUBO CUADRADO DE

11/2"X11/2"X1.8mm Y PLANCHA 3/4"+SOBRELUZ DE MARCO RUBO
[Link].03. VENTANA DE FIERRO CON MARCO DE TUBO LAC CUADRADO DE
1"X1"X1.8mm + TUBO LAC RECTANGULAR 1"X1/2"X1.8mm EN
FORMA VERTICAL

DESCRIPCIÓN:
Esta partida consiste en el suministro de materiales, ajuste e
instalación de la puerta incluyendo su acabado, sus cerraduras y
herrajes. Sera responsabilidad del Contratista suministrar e instalar
todos los accesorios para la correcta instalación y funcionamiento de
las puertas, aun cuando no se les mencione específicamente. Las
puertas deben quedar totalmente instaladas, sin torceduras, aberturas
o defectuosas.
MATERIALES:
• Puerta metálica los materiales a utilizar serán de acuerdo a
plano.
UNIDAD DE MEDIDA:
Unidad (und).

FORMA DE PAGO:
La cantidad determinada según el método de medición, será pagada al
precio unitario del contrato, y dicho pago constituirá compensación
total por el costo de material, equipo, mano de obra e imprevistos
necesarios para completar la partida.

[Link].04. PINTURA ESMALTE EN CARPINTERIA METALICA INC. ANTICORROSIVO

DESCRIPCION
Esta partida se refiere a la aplicación de pintura de esmalte para
carpintería metálica en el proyecto, de acuerdo con la localización y las
especificaciones establecidas dentro de los Planos Arquitectónicos y de
Detalle.
UNIDAD DE MEDIDA:
Metro cuadrado (m2).

106
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

FORMA DE PAGO
Se medirá y pagará por metro cuadrado (m²) de pintura, debidamente
aplicada.

[Link]. CERRAJERIA
[Link].01. CERRADURA PARA PUERTA METALICA PESADA 3 GOLPES
Descripción y consideraciones:
Las cerraduras se instalarán en las puertas indicadas en los planos de detalles
respectivos. La cerradura con 4 pernos que atraviesan la puerta de lado y ofrece mayor
resistencia.
Materiales:
Los materiales que forman todas las partes de la cerradura serán de acero inoxidable
pulido mate, de calidad reconocida tanto en funcionamiento como en durabilidad,
satinado y resistente a cualquier condición atmosférica.
Todas las piezas serán elaboradas con material adecuado, conforme a las funciones y
esfuerzos a que están sometidos.
La cerradura viene con una palanca de fijación asegurando la cerradura con 4 pernos
que atraviesan la puerta de lado a lado y ofrece mayor resistencia.
Método de construcción:
Se colocarán por cada puerta según la indicación de los planos.
Método de medición:
La unidad de medición de estas partidas será por pieza (pza).
Forma de pago:
El pago de esta partida será al precio unitario correspondiente de acuerdo a la unidad de
medición y constituirá compensación completa por los trabajos descritos incluyendo
mano de obra, leyes sociales, seguro SCTR o de vida, materiales, equipo y herramientas.
También considerar suministro, transporte, almacenaje, manipuleo y todos imprevistos
en general con la finalidad de completar la partida.
[Link].02. BISAGRA DE ACERO DE 4" X 4"
Descripción:
Todas las bisagras serán de acero aluminizada pesado en general, cada hoja de puerta
llevará las bisagras necesarias, de acuerdo a lo indicado en los planos.
Materiales:

107
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Aleación:
Los perfiles de aluminio anonizado serán extraídos de aleación de aluminio, magnesio,
silicio con tratamiento térmico.
Acabado superficial:
Se le dará una capa de óxido anódico por electrolisis, con un espesor mínimo de película
de 0.7 mls., que se pulirá posteriormente hasta obtener un acabado perfecto. El sellado
de la película será total y permanente y como consecuencia no se requerirá de otro
sellado, pintado o tratamiento preservatorio posterior.
Color:
Será de color natural del aluminio anonizado. Será parejo y no presentará diferencia de
un elemento a otro.
Perfiles:
Se empleará perfiles formados por extrusión, cuyas secciones y espesores aparecen en
los planos de detalles, los perfiles a emplearse en la confección de puertas, mamparas,
ventanas, etc. Serán los estipulados en los planos correspondientes. En los casos en que
por razones de producción o abastecimiento del contratista demuestre la
inconveniencia de utilizar los perfiles indicados en los planos, podrá proponer como
alternativa el uso de otros perfiles de aluminio siempre y cuando este cambio no altere
la forma de los elementos de carpintería ni representen un incremento en los costos.
Tornillos y remaches. Tornillos: serán de acero de tipo autorroscante con acabado
cadmiado. Tendrán cabeza avellanada o cabeza plana, según el caso y serán colocados al
tope sin salientes ni torceduras en sitios ocultos a la vista.
Remaches: los remaches expuestos serán sobresalientes. Deberán presentar el mismo
color que los perfiles anonizados de aluminio.
Método de medición:
La unidad de medición de estas partidas será por pieza (pza).
Forma de pago:
El pago de esta partida será al precio unitario correspondiente de acuerdo a la unidad de
medición y constituirá compensación completa por los trabajos descritos incluyendo
mano de obra, leyes sociales, seguro SCTR o de vida, materiales, equipo y herramientas.
También considerar suministro, transporte, almacenaje, manipuleo y todos imprevistos
en general con la finalidad de completar la partida.

[Link]. PINTURAS

108
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

[Link].01. PINTURA LATEX EN CIELO RASO 2 MANOS

Descripción:
Se refiere al acabado final de los cielos rasos, con pintura látex lavable mate como
medio de protección contra los agentes destructivos del clima y el tiempo. Permite
lograr superficies lisas, limpias y luminosas. Los trabajos terminados como tarrajeos,
pisos, zócalos, contrazócalos, cristales, etc. deberán ser debidamente protegidos
durante el proceso de pintado.
Materiales:
• LIJA
• IMPRIMANTE
• PINTURA LATEX
• SELLADOR BLANCO PARA MUROS
• MADERA TORNILLO
Equipos:
• HERRAMIENTAS MANUALES
• ANDAMIO METALICO
Procedimientos constructivos:
PREPARACIÓN DE LA SUPERFICIE
Superficies nuevas
• Esperar 30 días después del tarrajeo, antes de pintar. Eliminar residuos del tarrajeo
con lija al agua # 80. Aplicar dos manos de Imprimante. Dejar secar 4 horas entre manos
y luego aplicar la pintura base agua látex, según el ambiente a pintar.
Acabado liso (sólo interiores)
• Aplicar con plancha metálica de tarrajeo, capas delgadas de Pasta fina para muros.
Dejar secar una hora entre capa y capa, lijar gradualmente con lijas al agua # 180 hasta #
320 y eliminar el polvo producido. Luego, aplicar la pintura agua látex según el ambiente
a pintar.
METODOS DE APLICACIÓN
Brocha, rodillo o pistola.
TIEMPOS DE SECADO (ASTM D1640)
Al tacto: 30 – 60 minutos a 25°C
Al tacto duro: 4 horas a 25ºC
Repintado mínimo: 4 horas a 25ºC
PROCEDIMIENTO DE APLICACIÓN

109
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

1. La superficie a pintar debe estar libre de suciedad, grasa, aceite, pintura suelta,
humedad y cualquier otro material extraño.
2. La brocha, rodillo o pistola a usar, se deben encontrar en buen estado.
3. Destape el envase de la pintura y mediante una paleta agítela hasta homogeneizarla.
4. Agregue agua potable hasta que la pintura se pueda aplicar sin defectos. Así, para la
1ra mano use un máximo de 1 volumen de agua por 6 volúmenes de pintura.
5. Aplique una capa delgada y uniforme, no recargar demasiado.
6. Después de 4 horas de secado, aplique la otra mano. Para la 2da mano use un máximo
de 1 volumen de agua por 8 volúmenes de pintura.
7. La superficie pintada puede lavarse después de 3 semanas de aplicación con jabón y
agua.
Tipos de pinturas
La aplicación de la pintura se hará de acuerdo a lo estipulado en el cuadro de acabados y
los colores serán los escogidos entre la Supervisión y la Gerencia de Infraestructura de la
Entidad.
Unidad de Medida:
Metro cuadrado (M2).
Forma de Pago:
La cantidad determinada según el método de medición, será pagada al precio unitario
del contrato, y dicho pago constituirá compensación total por el costo de material,
equipo, mano de obra e imprevistos necesarios para completar la partida.
[Link].02. PINTURA LATEX EN MUROS INT. Y EXT. H<3.00m
Descripción:
Se refiere al acabado final de los muros interiores, columnas y elementos estructurales
verticales, así como los derrames de los vanos, con pintura látex lavable mate como
medio de protección contra los agentes destructivos del clima y el tiempo. Permite
lograr superficies lisas, limpias y luminosas. Los trabajos terminados como tarrajeos,
pisos, zócalos, contrazócalos, cristales, etc. deberán ser debidamente protegidos
durante el proceso de pintado.
Materiales:
• LIJA
• IMPRIMANTE
• PINTURA LATEX
• SELLADOR BLANCO PARA MUROS

110
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

• MADERA TORNILLO
Equipos:
• HERRAMIENTAS MANUALES
• ANDAMIO METALICO
Procedimientos constructivos:
PREPARACIÓN DE LA SUPERFICIE
Superficies nuevas
• Esperar 30 días después del tarrajeo, antes de pintar. Eliminar residuos del tarrajeo
con lija al agua # 80. Aplicar dos manos de Imprimante. Dejar secar 4 horas entre manos
y luego aplicar la pintura base agua látex, según el ambiente a pintar.
Acabado liso (sólo interiores)
• Aplicar con plancha metálica de tarrajeo, capas delgadas de Pasta fina para muros.
Dejar secar una hora entre capa y capa, lijar gradualmente con lijas al agua # 180 hasta #
320 y eliminar el polvo producido. Luego, aplicar la pintura agua látex según el ambiente
a pintar.
METODOS DE APLICACIÓN
Brocha, rodillo o pistola.
TIEMPOS DE SECADO (ASTM D1640)
Al tacto: 30 – 60 minutos a 25°C
Al tacto duro: 4 horas a 25ºC
Repintado mínimo: 4 horas a 25ºC
PROCEDIMIENTO DE APLICACIÓN
1. La superficie a pintar debe estar libre de suciedad, grasa, aceite, pintura suelta,
humedad y cualquier otro material extraño.
2. La brocha, rodillo o pistola a usar, se deben encontrar en buen estado.
3. Destape el envase de la pintura y mediante una paleta agítela hasta homogeneizarla.
4. Agregue agua potable hasta que la pintura se pueda aplicar sin defectos. Así, para la
1ra mano use un máximo de 1 volumen de agua por 6 volúmenes de pintura.
5. Aplique una capa delgada y uniforme, no recargar demasiado.
6. Después de 4 horas de secado, aplique la otra mano. Para la 2da mano use un máximo
de 1 volumen de agua por 8 volúmenes de pintura.
7. La superficie pintada puede lavarse después de 3 semanas de aplicación con jabón y
agua.
Tipos de pinturas

111
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

La aplicación de la pintura se hará de acuerdo a lo estipulado en el cuadro de acabados y

los colores serán los escogidos entre la Supervisión y la Gerencia de Infraestructura de la
Entidad.
Unidad de Medida:
Metro cuadrado (M2).
Forma de Pago:
La cantidad determinada según el método de medición, será pagada al precio unitario
del contrato, y dicho pago constituirá compensación total por el costo de material,
equipo, mano de obra e imprevistos necesarios para completar la partida.
[Link]. COBERTURAS
[Link].01. LADRILLO PASTELERO 0.25x0.25x0.03 m. ASENTADO CON MORTERO
1:4
DESCRIPCIÓN:
Esta especificación contiene los requerimientos que se aplicarán a los trabajos
relacionados con la colocación de coberturas de ladrillo pastelero, según se indique en
planos. En general se utilizará como material de cobertura elementos
impermeabilizantes, con todos los cuidados necesarios para evitar la filtración de agua
de lluvia, para soportar los agentes exteriores y obtener asi una cubierta durable y
resistente, los ladrillos de arcilla cocida serán de 240x240x30mm. Tendrán como mínimo
las siguientes características:
Medidas promedio (cm): 24 x 24 x 3
Unidades promedio / m²: 17
Peso kg. Promedio: 2.4
Eflorescencia: No
Absorción: < 18%
Ladrillo de alta calidad, ideal para el uso en instalación del acabado final de techo.
Permite absorber y disipar la temperatura del sol y asilar la humedad.
El ladrillo es la unidad de albañilería fabricada con arcilla, mineral terroso o pétreo que
contiene esencialmente silicatos de aluminio hidratados, fabricados con máquinas, el
proceso de moldaje, exige el uso de arena para evitar que la arcilla se adhiera a los
moldes, dándole con esto un acabado característico en cuanto se refiere a sus
dimensiones, resistencia a los esfuerzos y cierta permeabilidad.
El ladrillo de arcilla es consecuencia del tratamiento de la arcilla seleccionada, mezclado
con adecuada proporción de agua, y arena elaborada en secuencias sucesivas de

112
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

mezclado e integración de la humedad, moldeo, secado y cocido en hornos a una

temperatura del orden de 1000ºC.
Consideraciones:
Se tendrá presente que la superficie en conjunto tenga una inclinación hacia los
extremos o hacia cunetas de concreto, para evitar el empoce de agua pluvial.
Materiales:
• Arena gruesa
• Ladrillo pastelero 24 cm x 24 cm x 3 cm
• Cemento Portland Tipo I (42.5 kg)
• Agua
• Madero tornillo
Equipos:
• Herramientas manuales
Procedimientos constructivos:
Se verterá agua a los ladrillos en forma tal que quede bien humedecido y no absorban el
agua del mortero. No se permitirá agua vertida sobre el ladrillo puesto.
Se ejecutará sobre techos aligerados previamente impermeabilizado, el asentado del
ladrillo pastelero hueco, fabricado a máquina, previamente aprobado por la Supervisión
La separación de los ladrillos pasteleros será de 1.5 cm., se fraguará completamente con
un mortero mezcla 1:5 cemento - arena fina.
Se deberán construir juntas asfálticas de dilatación.
Unidad de Medida:
Metro cuadrado (m2).
Método de Medición:
La Unidad de medición es por metro cuadrado, se determinará el área neta total,
Forma de pago:
La cantidad determinada según el método de medición, será pagada al precio unitario
del contrato, y dicho pago constituirá compensación total por el costo de material,
equipo, mano de obra e imprevistos necesarios para completar la partida.

02.02.03. INSTALACIONES SANITARIAS

[Link]. RED DE AGUA FRIA
[Link].01. TANQUE ELEVADO 1100 LTS. INC/ACCESORIOS

113
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Comprende en el suministro e instalación de un Tanque de Almacenamiento Eternit

1100 LTS. Incluyendo accesorios.
Deberán proveerse con todos sus controles y accesorios para arranque o parada manual
y de protección, en el tablero de control metálico
METODO DE MEDICION
Unidad de medida será por medida unidad (und).
FORMA DE PAGO
Las cantidades medidas en la forma arriba descrita serán pagadas al precio unitario
correspondiente, establecido en el contrato. Dicho pago constituirá compensación total
por la mano de obra, materiales, equipos y herramientas, por el suministro y transporte,
almacenaje manipuleo y pruebas.
[Link].02. SALIDA DE AGUA FRIA - Ø 1/2" PVC
Se especificará la salida de agua en cuanto al tipo, ubicación calidad de acuerdo a planos
que deberán ser respetadas, los accesorios utilizados como punto de agua fría serán de
acuerdo a los requisitos establecidos en la NTP 399.019:2004.
Es cada una de las instalaciones que van a ir al exterior y a la vez conectadas al sistema
integral de agua fría, los que se tendrá acceso directo como los lavaderos, lavatorios,
inodoros, y todo punto por donde se obtendrá el agua para su uso. Estas deben estar
provistas de accesorios reguladores como grifos, llaves, etc.
MATERIALES
Tubería de PVC para agua fría clase 10 fabricados bajo NTP 399.002:2015 y accesorios
pvc fabricados bajo NTP 399.019:2004, y cemento solvente PVC para PVC fabricado bajo
Norma ASTM D 2564.
El equipo básico son las herramientas manuales como sierra, brocha, etc.
MÈTODO DE EJECUCIÓN
Consiste en colocar adecuadamente las salidas para agua fría en cada lugar donde le
corresponda de acuerdo con los planos de instalaciones sanitarias, como para los
inodoros, lavaderos, lavatorios, etc. dejando listo para su funcionamiento al momento
de instalar los aparatos sanitarios.
CONTROL
Control Técnico
Se verificará que se cumpla con la ubicación establecida en planos y con las
características técnicas y calidad de los materiales a utilizar, así como de la mano de
obra.

114
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Control de Ejecución
Se verificará que las salidas estén adecuadamente instaladas y en los lugares
especificados por los planos bajo responsabilidad del residente de obra, y que se
cumplan con los materiales especificados para cada una de las salidas.
Control Geométrico
Consiste en controlar la altura de instalación para cada una de las salidas, para inodoros
estará a 30 cm del piso, para lavaderos a 90 cm, para duchas mínimo a 1.80 m, etc.
ACEPTACION DE LOS TRABAJOS
Basados en el Control Técnico
Siempre que los materiales y la mano de obra sean de calidad, se aceptarán los trabajos
realizados, de lo contrario será rechazado y demolido sin perjuicio de la entidad y bajo
responsabilidad del contratista.
Basado en el Control de Ejecución
Se aceptarán los trabajos cuando la instalación de las salidas de agua fría se encuentre
tal y conforme lo determinan los planos o las recomendaciones del residente de obra, y
se han cumplido con la seguridad necesaria en la ejecución.
METODO DE MEDICION
Las salidas de agua fría se medirán por Punto (pto) de la partida ejecutada, o sumando
por partes de la misma para dar un total.
FORMA DE PAGO
El pago se hace por la medición de los trabajos ejecutados, basados en el precio unitario
por Punto (pto) del contrato, que representa la compensación integral para todas las
operaciones del transporte, materiales, mano de obra, herramientas, equipos, etc. Así
otros gastos eventuales que se requieran para terminar los trabajos.
[Link].03. TUBERIA PVC CLASE 10 - 1/2"
DESCRIPCIÓN:
Comprende el trazo de niveles, suministro y colocación de tuberías, la colocación de
accesorios y todos los materiales necesarios para la unión de tuberías de las redes de
agua, desde el momento en que salen del cuarto de bombas, hasta llegar a las válvulas
de control de los ambientes a los cuales se abastecerá de agua fría. Comprende
montantes verticales y horizontales.
MATERIALES:
Cinta teflón (12 mm x 10 m )
Tubería PVC c-10 de 1/2”x 5m

115
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Herramientas manuales
El PVC deberán presentar las siguientes propiedades físicas y mecánicas:
PROPIEDADES NORMA UNIDADES
Peso Específico a 25 ºc ASTM D-792 1.41 gr/cm3
Coeficiente de Dilatación Térmica ASTM D-696 0.06 mm / m / ºC
Constante Dieléctrica ASTM D-150 A-10 -10 Hz:3.0 – 3.8
Inflamabilidad NPT 399.07 Autoextinguible
Coeficiente de Fricción --- n=0.009 Manning;
C=150 Hazen-Wiliams
Tensión de Diseño --- 100 bar
Resistencia a la Tracción ASTM D-638 48 mpa

MÉTODO DE EJECUCIÓN:
Las redes de agua fría irán empotradas en piso o en muro y serán de PVC clase 10, para
una presión de trabajo de 150 lbs/pulg2. El trazo será el indicado en los planos. Antes de
cubrir las tuberías en muros y pisos se deberán realizar las pruebas de presión.
METODO DE MEDICION
El cómputo se ejecutará por metro (m) sin descontar la longitud de los accesorios.
FORMA DE PAGO
El pago se hace por la medición de los trabajos ejecutados, basados en el precio unitario
por metro (m) del contrato, que representa la compensación integral para todas las
operaciones del transporte, materiales, mano de obra, herramientas, equipos, etc. Así
otros gastos eventuales que se requieran para terminar los trabajos.
[Link].04. CODO PVC - SAP Ø 1/2"x90° PARA AGUA
[Link].05. TEE PVC - SAP Ø 1/2" PARA AGUA
DESCRIPCIÓN
Se entiende así al suministro e instalación de accesorios para el cambio de dirección y
diámetro de 1/2“ en la red de alimentación exterior de agua potable partir del límite
exterior establecido por los muros que contiene el ambiente (baño, cocina, lavandería,
etc.), los cuales serán de material PVC CP Clase 10 de poli cloruro de vinilo plastificado
(PVC), con una presión mínima de trabajo de 150 lb/pulg2, fabricados en concordancia
con los requisitos establecidos en la NTN 399.02, 399.019 y NTE 002, del tipo unión
flexible, siendo preferentemente de fabricación nacional y de reconocida calidad.
La unión entre accesorios embonados será empleando pegamento para PVC de primera
calidad. Los cambios de dirección se harán necesariamente con tees y codos; y los

116
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

cambios de diámetro con reducciones. Las tuberías que atraviesan juntas deberán estar
provistas en los lugares de paso de conexiones flexibles o uniones de expansión.
CONTROL
El control básico consiste en la verificación que el contratista cumpla con las
características técnicas y calidad de los materiales a utilizar, que los accesorios de las
redes exteriores estén adecuadamente instalados y en los lugares especificados en los
planos bajo responsabilidad del residente de obra, verificar que se garantice su
integridad física para su óptimo funcionamiento.
METODO DE MEDICION
La unidad de medida será por “und” (Unidad).
FORMA DE PAGO
El pago se hará por unidad de medida y precio unitario definido en el presupuesto,
previa aprobación del supervisor quien velará por su correcta ejecución en obra. La
misma que representa la compensación integral para todas las operaciones de
transporte, almacenaje, manipuleo de los materiales, mano de obra, herramientas,
equipos, etc.
[Link].06. VALVULA ESFERICA DE BRONCE DE 1/2"
[Link].07. VALVULA CHECK DE BRONCE DE 1/2"
DESCRIPCION
Comprende el suministro e instalación de todos los mecanismos o elementos que
regulan el paso del agua en las redes de alimentación exteriores. Las Válvulas de
interrupción serán del tipo compuerta y esféricas de bronce pesada, con uniones
roscadas de fierro galvanizado, de 150 lbs/pulg2 de presión de trabajo, con marca de
fábrica y presión estampadas en bajo o alto relieve en el cuerpo de la válvula.
Las roscas de las válvulas serán de acuerdo a las normas BS21 (ISO 7) o ANSI B1.20.1. Las
Válvulas de Retención o Check serán de bronce pesadas, con uniones roscadas, de 150
lbs/pulg2 o 200 P.S.I (13.8 BAR) a una temperatura máxima de 180° F (82° C) de presión
de trabajo, extremos roscados NPT, que cumpla con la Norma 61-8, tipo columpio en el
cual el fluido y su presión abren el disco hacia arriba y este regresa cuando deja pasar,
con extremos roscados, con marca de fábrica y presión estampadas en bajo o alto
relieve en el cuerpo de la válvula.
Las válvulas Check o Válvulas de retención son utilizadas para no dejar regresar un fluido
dentro de una línea.

117
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Esto implica que cuando las bombas son cerradas para algún mantenimiento o
simplemente la gravedad hace su labor de regresar los fluidos hacia abajo, esta válvula
se cierra instantáneamente dejando pasar solo el flujo que corre hacia la dirección
correcta.
Por eso también se les llama válvulas de no retorno. Obviamente que es una válvula
unidireccional y que debe de ser colocada correctamente para que realice su función
usando el sentido de la circulación del flujo que es correcta.
CONTROL
El control básico consiste en la verificación que el contratista cumpla con las
características técnicas y calidad de los materiales a utilizar, que las válvulas de las redes
exteriores estén adecuadamente instaladas y en los lugares especificados en los planos.
Asimismo, verificar que se garantice su integridad física para su óptimo funcionamiento.
METODO DE MEDICION
La unidad de medida será por “und” (Unidad).
FORMA DE PAGO
El pago se hará al respectivo precio unitario del Contrato, por unidad, para toda la obra
ejecutada de acuerdo con la respectiva especificación y aceptada a satisfacción de la
Supervisión. Este precio incluirá compensación total por todo el trabajo especificado en
esta partida, materiales, mano de obra, herramientas, equipos, transporte e imprevistos
necesarios para completar el trabajo.

[Link]. RED DE DESAGUE

[Link].01. SALIDA DE DESAGUE PVC Ø2"
[Link].02. SALIDA DE DESAGUE PVC Ø4"
DESCRIPCIÓN
Comprende el suministro y la instalación en el interior de los servicios higiénicos de las
tuberías y los accesorios de cambio de dirección necesarios para que un aparato
sanitario evacue las aguas grises a la red exterior de desagüe dentro del límite
establecido por los muros que conforman el ambiente (baño, cocina, etc.). Se instalarán
todas las salidas de desagüe indicadas en el plano, debiendo rematar las mismas en una
unión o cabeza enrasada a la pared o piso.
Las tuberías y los accesorios (tees, codos, reducciones, yees, etc.) serán fabricados de
una sola pieza y según la norma NTP 399.003 de ITINTEC y ETA 011 Clase Pesada CP,
color gris orgánico y serán sellados con Pegamento para PVC según NTN - ITINTEC

118
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

399.090. No deberán presentar rajaduras, abolladuras, y serán rígidas y totalmente

alineadas. La tubería y accesorios que se usen en la obra no deberán presentar
rajaduras, resquebrajaduras o cualquier otro defecto visible. Antes de la instalación de
las tuberías, éstas deben ser revisadas interiormente, así como también los accesorios a
fin de eliminar cualquier materia extraña adherida a sus paredes.
La red interior de desagüe estará de acuerdo con el trazo, alineamiento, pendientes,
distancias o indicaciones anotadas en el plano de diseño del proyecto de esta red.
Cualquier modificación, por exigirlo así circunstancias de carácter local, será comunicada
al Ingeniero Supervisor. Incluye Excavación, Relleno, Prueba Hidráulica y otros trabajos
complementarios.
Salvo especificaciones anotadas en el plano, las tuberías irán empotradas en la losa del
piso, debiendo realizarse las pruebas hidráulicas antes del vaciado de la losa.
La instalación en muros deberá hacerse en vacíos o canaletas en la albañilería de ladrillo,
no debiendo por ningún motivo romperse el muro para colocar la tubería, tampoco se
permitirá efectuar curvaturas en la tubería ni codos mediante el calentamiento de los
elementos.
Si en los planos no se indica específicamente la ubicación de las derivaciones en las que
deben ir colocados estos puntos, se deberá considerar lo siguiente:
a) Derivaciones en los muros
Lavatorio: 0.50 m. S/NPT
Lavaderos: 0.50 m. S/NPT
Urinario corrido de piso: Variable
Urinario: Medidas de acuerdo al fabricante
b) Derivaciones que deben ir en los pisos
Inodoros: 30 m del muro terminado
Duchas: Variable
Tinas: Medidas de acuerdo al fabricante
Registros: Variable.
CONTROL
El control básico consiste en la verificación que el contratista cumpla con las
características técnicas y calidad de los materiales a utilizar, que las salidas estén
adecuadamente ubicadas con las medidas descritas en el párrafo anterior y en los 18
lugares especificados en los planos bajo responsabilidad del residente de obra, que

119
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

garanticen una adecuada evacuación de las aguas servidas, se garantice su integridad

física para su óptimo funcionamiento.
MÉTODO DE MEDICIÓN
El cómputo se efectuará por la cantidad ejecutada en obra en función al que figura en la
partida y se medirá por Punto (pto).
FORMA DE PAGO
El pago se hará por Punto (pto), previa aprobación del supervisor quien velará por su
correcta ejecución. Las ejecutadas serán pagadas al precio unitario definido en el
presupuesto, la misma que representa la compensación integral para todas las
operaciones de transporte, almacenaje, manipuleo de los materiales, mano de obra,
herramientas, equipos, etc.
[Link].03. SALIDA DE VENT. DESAGUE EN PVC 2"
DESCRIPCIÓN
Se entiende así al suministro e instalación de salidas de ventilación en PVC (según planos
de diseño). Las tuberías y los accesorios (tees, codos, reducciones, yees, etc.) serán
fabricados de una sola pieza y según la norma técnica peruana NTP 399.003 de ITINTEC y
ETA 011 Clase Pesada, color gris orgánico y serán sellados con Pegamento para PVC
según NTN - ITINTEC 399.090.
Además, incluye Excavación, Relleno, Prueba Hidráulica y otros trabajos
complementarios como las falsas columnetas por donde se conduce el sistema de
ventilación. La tubería y accesorios que se usen en la obra no deberán presentar
rajaduras, resquebrajaduras o cualquier otro defecto visible.
Antes de la instalación de las tuberías, éstas deben ser revisadas interiormente, así
como también los accesorios a fin de eliminar cualquier materia extraña adherida a sus
paredes. La ventilación que llegue hasta el techo de la edificación se prolongará cuando
menos 0.30 m. sobre el nivel de la cobertura, rematando en un sombrero de ventilación
del mismo material con diámetro equivalente al del montante de ventilación.
MÉTODO DE MEDICIÓN
El cómputo se efectuará por la cantidad ejecutada en obra en función al que figura en la
partida y se medirá por Punto (pto).
FORMA DE PAGO
El pago se hará por Punto (pto), previa aprobación del supervisor quien velará por su
correcta ejecución. Las ejecutadas serán pagadas al precio unitario definido en el
presupuesto, la misma que representa la compensación integral para todas las

120
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

operaciones de transporte, almacenaje, manipuleo de los materiales, mano de obra,

herramientas, equipos, etc.
[Link].04. TUBERIA DE PVC SAL 2"
[Link].05. TUBERIA DE PVC SAL 4"
DESCRIPCIÓN
Se refiere al tendido de redes exteriores de PVC- SAP instaladas entre caja y caja de
registro, y los tramos de salida de cada servicio higiénico.
La tubería a emplearse será de PVC (Poli Cloruro de Vinilo) según la norma NTP 399.003
de ITINTEC y ETA 011 Clase Pesada CP y serán sellados con Pegamento para PVC según
NTN - ITINTEC 399.090. No deberán presentar rajaduras, abolladuras, y serán rígidas y
totalmente alineadas. La tubería y accesorios que se usen en la obra no deberán
presentar rajaduras, resquebrajaduras o cualquier otro defecto visible.
Antes de la instalación de las tuberías, éstas deben ser revisadas interiormente, así
como también los accesorios a fin de eliminar cualquier materia extraña adherida a sus
paredes.
Los tubos que se encuentran defectuosos en obra serán rechazados, el rechazo sólo
recaerá sobre cada unidad. Se deberá tomar todas las consideraciones necesarias para
empalmar o unir las tuberías de PVC de desagüe.
MÉTODO DE MEDICIÓN
La unidad de medida es el metro lineal (m).
FORMA DE PAGO
La cantidad determinada según el método de medición, será pagada al precio unitario
del contrato y dicho pago constituirá compensación total por el costo de material,
equipo, mano de obra e imprevistos necesarios para completar la partida.
[Link].06. TEE PVC SAL PARA DESAGUE 4"X4"
[Link].07. REDUCCION PVC Ø 4" A 2" PARA DESAGUE
DESCRIPCION
Comprende el suministro y colocación de accesorios de pvc necesarias para la red de
desagüe instaladas en las áreas exteriores de la edificación antes de la salida al colector
público o vía pública en el caso del desagüe pluvial.
METODO DE MEDICION
La unidad de medida será por unidad (und).
FORMA DE PAGO

121
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

El pago se hará al respectivo precio unitario del Contrato, por unidad, para toda la obra
ejecutada de acuerdo con la respectiva especificación y aceptada a satisfacción de la
Supervisión. Este precio incluirá compensación total por todo el trabajo especificado en
esta partida, materiales, mano de obra, herramientas, equipos, transporte e imprevistos
necesarios para completar el trabajo.
[Link].08. REGISTRO DE BRONCE 4", PROVISION Y COLOCACION
DESCRIPCION
Se entiende así al suministro e instalación de sumideros de bronce, los cuales serán
instalados en los tubos con trampa “P” e irán al ras de los pisos o acabados, cuando las
instalaciones sean empotradas y se indiquen en el plano.
Se entiende así al suministro e instalación de registros de bronce, los cuales serán
instalados en los tubos o conexiones con tapa roscada con hendidura e irán al ras de los
pisos acabados, cuando las instalaciones sean empotradas y se indiquen en el plano.
METODO DE MEDICION
La unidad de medida será por unidad (und).
FORMA DE PAGO
El pago se hará al respectivo precio unitario del Contrato, por unidad, para toda la obra
ejecutada de acuerdo con la respectiva especificación y aceptada a satisfacción de la
Supervisión. Este precio incluirá compensación total por todo el trabajo especificado en
esta partida, materiales, mano de obra, herramientas, equipos, transporte e imprevistos
necesarios para completar el trabajo.
[Link].09. TANQUE BIODIGESTOR 600 LTS. INC./ACCESORIOS
Comprende en el suministro e instalación de un tanque biodigestor 600 LTS. Incluyendo
accesorios.
METODO DE MEDICION
Unidad de medida será por medida unidad (und).
FORMA DE PAGO
Las cantidades medidas en la forma arriba descrita serán pagadas al precio unitario
correspondiente, establecido en el contrato. Dicho pago constituirá compensación total
por la mano de obra, materiales, equipos y herramientas, por el suministro y transporte,
almacenaje manipuleo y pruebas.
[Link].10. REGISTRO DE LODOS INC./ACCESORIOS – ROTOPLAST
Comprende en el suministro e instalación de un registro de lodos que apoyara al
biodigestor de 600 LTS. Incluyendo accesorios.

122
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

METODO DE MEDICION
Unidad de medida será por medida unidad (und).
FORMA DE PAGO
Las cantidades medidas en la forma arriba descrita serán pagadas al precio unitario
correspondiente, establecido en el contrato. Dicho pago constituirá compensación total
por la mano de obra, materiales, equipos y herramientas, por el suministro y transporte,
almacenaje manipuleo y pruebas.
[Link].11. CAJA DE [Link].12"x24" C/TAPA CONC. H=45CM
[Link].12. CAJA DE [Link].12"x24" C/TAPA CONC. H=105CM
DESCRIPCIÓN
Se construirán según los planos de detalles; siendo de concreto fc=210kg/cm2 de 0.10m
de espesor más tarrajeo pulido con mezcla de 1:3, la tapa será de concreto armado con
malla de Ø1/4” @ 0.10m a ambos sentidos, además llevará dos asas de fierro liso de
1/2”.
Para la inspección y mantenimiento de la red exterior de desagüe serán construidas
cajas de registro de dimensiones y ubicaciones indicadas en los planos.
En las áreas de jardín, las cajas de registro deberán sobresalir como mínimo 0.05 m. con
respecto al nivel del área verde donde se ubique; mientras que, en áreas de piso
terminado (concreto, porcelanito, cerámica, loseta, etc.), deberán encontrarse al mismo
nivel y su acabado será el mismo del piso circundante.
METODO DE MEDICION
La unidad de medida será por “und.” (Unidad).
FORMA DE PAGO
La cantidad determinada según el método de medición, será pagada al precio unitario
del contrato y dicho pago constituirá compensación total por el costo de material,
equipo, mano de obra e imprevistos necesarios para completar la partida.

[Link]. APARATOS Y ACCESORIOS SANITARIOS

[Link].01. INODORO TANQUE BAJO BLANCO
DESCRIPCIÓN
Sanitario ecológico de una sola pieza de aro redondo y con jet en la poza.
Sanitario de alta eficiencia (SAE) con sistema de doble pulsador.
Cerámica vitrificada por proceso de alta temperatura.

123
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Esmalte de alta resistencia y larga vida y mayor espesor de cerámica (alta resistencia
mecánica).
Mecanismo con sistema de descarga dual para sólidos y líquidos.
Acción de sifón de máxima eficiencia.
Diseño de trampa con óptimo barrido que evita retroceso de gases o malos olores.
Válvulas con pulsador redondo de doble accionamiento.
Tubo de abasto TREBOL, de hilo trenzado en acero inoxidable.
Color: Blanco
MÉTODO DE MEDICIÓN
La unidad de medida será la unidad (und).
FORMA DE PAGO
El pago se hará por unidad (und) y precio unitario definido en el presupuesto, y previa
aprobación del supervisor quien velará por su correcta colocación en obra.
Entendiéndose que dicho precio y pago constituirá la compensación total por la mano
de obra, materiales, equipo, herramientas e imprevistos necesarios para la ejecución de
la partida indicada en el presupuesto.
[Link].02. LAVATORIOS DE PEDESTAL BLANCO
Descripción:
Esta partida se refiere a la adquisición del aparato sanitario: “LAVATORIO MODELO
MANCORA CON PEDESTAL” el cual incluirá la grifería respectiva, para ser colocada de
acuerdo a su posición en los planos respectivos.
CARACTERISTICAS:
- Lavatorio modelo Máncora con pedestal blanco con 1 perforación para grifería de 8”o
4” con respaldo de 4”de alto, poza rectangular, rebose frontal, borde contra
salpicaduras.
- Conexiones: Para agua fría
- Griferia: Llave convencional de bronce cromado para agua fría control manual al
mueble, en una sola pieza, con sistema de cierre de disco cerámico de ¼ de vuelta, con
aereador. Tubo de abasto de acero inoxidable trenzado con llave angular de ½” con
niple cromado de ½” x 3” de largo, canopla o escudo a la pared.
- Desagüe de bronce cromado, tipo abierto con canastilla removible de 3 ½” y chicote de
1¼”. Trampa “P” de bronce cromado de 1¼” para embonar, tipo desarmable con rosca y
escudo a la pared.
Materiales:

124
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

• LAVATORIO 23"x18" PEDESTAL G.M. 4" B C/A

• LLAVE DE LAVATORIO
• TUBO PROLONG. P/DESAGUE BRONCE/CROM 1 1/4"X5"C/TUERCA
• TRAMPA P CROMADA PARA LAVADERO 1 1/4"
• TUBO ABASTO 5/8”
• UÑAS DE SUJECCION PARA LAVATORIO
• CINTA TEFLON
Método de Ejecución:
Este aparato sanitario se instalará de acuerdo a la distribución de Arquitectura, con los
elementos de fijación correspondiente, los bordes del aparato se fijarán con masilla. Una
vez que se instale el aparato se deberá realizar las pruebas de goteo.
Unidad de Medida
La unidad de medida es unidad (UND).
Método de Medición
Se efectuará por unidades (UND) instaladas y aceptado por el supervisor de la obra.
Forma de Pago
La cantidad determinada según el método de medición, será pagada al precio unitario
del contrato, y dicho pago constituirá compensación total por el costo de material,
equipo, mano de obra e imprevistos necesarios para completar la partida
[Link].03. DUCHA CROMADA DE CABEZA GIRATORIA Y LLAVE
DESCRIPCIÓN
Ducha de bronce acabado cromado de 1/2" y salida de ducha de 85mm.
UNIDAD DE MEDIDA
La unidad de medida será por pieza (pza) instalada de lavatorio.
FORMA DE PAGO
El pago por este ítem se realizará de acuerdo con los precios unitarios de la propuesta
aceptada, que incluyen la compensación total por todos los materiales aprobadas por el
supervisor.
[Link].04. COLOCACION DE ACCESORIOS SANITARIOS
Descripción
Comprende la mano de obra para la instalación de los accesorios sanitarios, tales como
los dispensadores de acero inoxidable de jabón líquido, papel toalla y papel higiénico,
según el muro o tabiquería donde será instalado.
Materiales

125
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

HERRAMIENTAS MANUALES
Método de Ejecución
Según la ubicación en los planos de detalle de arquitectura se procederá con su trazado
en campo, conforme a esto se procederá a la instalación de su sistema de soporte y
fijación de acuerdo al tipo de muro: si es muro de albañilería, muro de concreto o
tabique de drywall.
Para el sistema de soporte y fijación se procederá de la siguiente manera:
- En tabique de drywall: se utilizará soportes especiales y según recomendaciones del
fabricante del accesorio sanitario, cuyo material será acero galvanizado o similar, no se
aceptarán soporte fabricados en madera.
- En muro de albañilería o muro de concreto: se fijarán de acuerdo a las especificaciones
del fabricante del accesorio sanitario, con ayuda de tacos de expansión o mediante
perforación y fijación de pernos.
La altura de instalación de los accesorios sanitarios se hará conforme a los planos de
detalles y especificaciones técnicas de arquitectura. Todo accesorio sanitario debe estar
correctamente fijado y nivelado según la ubicación que se muestra en planos.
Luego de su instalación, se verificará su correcta fijación, nivelación. Todas las
conexiones deben quedar herméticas sin presencia de rendijas, las cuales serán selladas
con fragua o silicona en frío resistente a la humedad, según el tipo de acabado donde
será instalado. En ningún caso se aceptarán rayaduras o manchas en
los accesorios sanitarios instalados.
Unidad de Medida:
La Unidad de medición es por unidad de cada conjunto completo e instalado (Und.)
Método de medición:
El cómputo de accesorios instalados se efectuará por cantidad de unidades,
agrupándose por tipos de aparatos.
Forma de pago:
La cantidad determinada según el método de medición, será pagada al precio unitario
del contrato y dicho pago constituirá compensación total por el costo de material,
equipo, mano de obra e imprevistos necesarios para completar la partida.
[Link].05. COLOCACION DE APARATOS SANITARIOS
DESCRIPCIÓN

126
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Se entiende así a la colocación de los aparatos sanitarios, tales como son los inodoros,
lavatorios, urinarios y lavaderos con sus respectivos accesorios (tornillos de fijación de
2”, tarugos de plástico, tubo vinilo, anillo con guía; etc.).
MÉTODO DE MEDICIÓN
La unidad de medida será por unidad (und).
FORMA DE PAGO
Las cantidades de obra, medidas en la forma descrita, serán pagadas al precio unitario
del contrato, para las partidas respectivas, constituyendo dicho precio y pago,
compensación total por materiales, mano de obra, leyes sociales, herramientas
manuales y todo lo necesario para completar el trabajo.

02.02.04. RED DE REBOSE(DESAGUE)

[Link]. MOVIMIENTO DE TIERRAS
[Link].01. EXCAV. C/EQ, P/[Link] H<1.50M DN 160MM
Descripción:
La excavación de zanjas deberá incluir la extracción de todo material de cualquier
naturaleza, incluyendo roca, para la instalación del tubo e incluirá la construcción del
entibamiento de la zanja y las medidas de estabilización, tablestacado y todas las
instalaciones necesarias para drenaje.
A. Ancho de la Zanja. El ancho mínimo y máximo de las zanjas del tubo serán como
se muestra en los Planos.
B. Longitud máxima de Zanja Abierta. Excepto por permiso especial del Inspector
Supervisor, sólo se permitirá colocar la cantidad de tubería, incluyendo excavación,
instalación de tubería y relleno en cualquier tramo, que pueda ser completada en un
día; sin embargo, la longitud máxima de zanja abierta nunca deberá exceder de 200
metros donde la zanja esté dentro o adyacente a calles pavimentadas. Para áreas no
pavimentadas, esto puede incrementarse a 600 metros. Esta longitud incluye excavación
abierta, instalación de tubos y colocación de accesorios, relleno y compactación para
zanjas que no han sido temporalmente revestidas.
C. Taludes Laterales de la Zanja
1. Las excavaciones temporales de zanjas deben en todo momento concordar con
los requerimientos de seguridad de la obra.
2. Deberán ser extraídos los adoquines sueltos o cantos rodados de los costados
de las zanjas antes de permitir el ingreso de los trabajadores a la excavación, o los

127
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

taludes laterales deberán ser protegidas con enrejados u otros métodos. Las
sobrecargas debido al equipo de construcción no deberán permitirse dentro de los 1.50
metros del inicio de cualquier talud lateral de la zanja excavada.
3. Si el Contratista elige apuntalar o bien estabilizar los lados de la zanja, él
deberá presentar al Inspector Supervisor para su revisión, copias de los dibujos
preparados y firmado por un Inspector Civil Colegiado antes de comenzar la excavación.
Antes de dar inicio a la excavación de zanja, el Contratista deberá obtener los permisos
respectivos de las Entidades competentes (Municipio, Ministerio de Transportes, etc.).
4. Para todas las zanjas de más de 1.20 metros de profundidad debe
suministrarse escaleras seguras y apropiadas que se proyecten 0.6 metros por encima
de la zanja. Deberá suministrarse una escalera para cada 15 metros de zanja abierta, o
fracción, y deberán ser colocadas para que los trabajadores en la zanja no necesiten
desplazarse más de 7.50 metros hasta la siguiente escalera.
D. Exceso en la Excavación de la Zanja. Si cualquier zanja, por negligencia del Contratista,
es excavada debajo del nivel de fondo requerido, deberá ser rellenada al nivel de fondo,
a expensas del Contratista por toda la mano de obra y material con relleno compactado
especificado para formar una fundación firme y estable. La clasificación del terreno y su
sistema de protección se detallan en el Cuadro siguiente:

128
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

CLASIFICACION DEL SISTEMA DE PROTECCION

TERRENO
Roca estable No es necesario, el talud hasta 90°.
Tipo A Entibación en excavaciones mayores a 2 m.
Suelos fuertemente cementados Rellenos de profundidad o talud de 1:2 (H:V, 63º)
compactados para excavaciones temporalmente
expuestas, y de 1:1.5 (H:V, 53º) para
excavaciones expuestas en forma
permanente.
Tipo B Entibación en excavaciones mayores a 1.5 m.
Suelos medianamente cementados. Rellenos de profundidad o talud de 1:1 (H:V, 45º)
semi-compactados. Rellenos no para excavaciones temporalmente
compactados. expuestas, y de 1.5:1 (H:V, 34º) para
excavaciones expuestas en forma
permanente.
Tipo C Entibación en excavaciones mayores a 1.5 m.
Suelos no cohesivos. Suelos sueltos. Suelos de profundidad o talud de 1.5:1 (H:V, 34º)
granulares desde gravas, arenas y limos. para excavaciones temporalmente
Rellenos sueltos de materiales deleznables. expuestas, y de 1:2 (H:V, 63º) para
excavaciones expuestas en forma
permanente.

Método de Ejecución:
Para toda excavación o zanja de deben tomar en cuenta lo siguiente:
1. Toda excavación o zanja, mayor a 1.20 metros de profundidad, requiere de un
Permiso de Excavaciones y Zanjas previamente debe ser firmada por el Inspector
Supervisor.
2. Antes de comenzar cualquier excavación o zanja, el supervisor y el contratista
deberán verificar la existencia de alcantarillado, teléfono, agua, combustible,
electricidad u otro servicio o elemento, y tomar las medidas necesarias para evitar
daños.
3. Toda excavación o zanja será señalizada apropiadamente para evitar el ingreso y/o
caídas de trabajadores o equipos.

129
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

4. En aquellas excavaciones o zanjas que se encuentren próximas a vías peatonales se

exige colocar señalización y baranda fija con una resistencia mínima de 100 kg como
carga horizontal. La baranda superior deberá colocarse a 1m de altura aprox. y la
baranda intermedia a 0.50 m.
5. En aquellas excavaciones o zanjas que se encuentren próximas a vías de tránsito
vehicular además de colocar señalización y baranda fija se deberá colocar cinta de
peligro.
6. En toda excavación o zanja de 1.50 m. (5 pies) o más de profundidad se deberá usar
sistema de protección (entibación, apuntalamientos, talud y bancos).
7. En caso que la excavación o zanja comprometa la estabilidad de edificios o paredes, se
deberá implementar sistemas de apuntalamiento.
8. Al existir posibilidad de derrumbe o señales de fallas de los sistemas preventivos o
cualquier condición peligrosa, estas deberán ser corregidas antes de continuar con el
trabajo.
9. Al existir acumulación de agua en excavaciones o zanjas, por ningún motivo se podrá
trabajar, aun teniendo las medidas de prevención para protección del personal.
10. En excavaciones o zanjas de profundidad mayor de 1.20m m. (4 pies) se deberá usar
escalas para acceso y salida cada 8 m. También se permite otro sistema que asegure fácil
acceso o salida del personal con la aprobación del experto en prevención de riesgos.
11. Se deberá habilitar rampas o puentes con pasamanos para el tránsito de personas
sobre las excavaciones o zanjas.
12. El material extraído de la excavación o zanja deberá ser almacenado a no menos de
60 cm. (2 pies) del borde de la excavación.
13. Todo personal involucrado en trabajos de excavaciones o zanjas cercanos a tránsito
vehicular deberá usar chaleco reflectivo.
14. Toda excavación o zanja adyacente a sectores con operación de equipo móvil deberá
ser señalizada con barricadas que limiten el movimiento de los equipos hacia la
excavación.
15. El polvo en suspensión producido durante la construcción deberá controlarse en los
niveles más bajos, utilizando agua u otro método seguro.
16. Toda excavación o zanja de profundidad igual a 1.20 m. o más será analizada para
determinar si se declara espacio confinado.
17. Toda excavación o zanja debe ser analizada considerando el tipo de terreno y
dependiendo de este análisis, se adoptará la entibación apropiada.

130
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

18. En algunos casos es recomendable ordenar el uso de mallas de protección, hormigón

proyectado al talud o algún otro método.
19. El supervisor/contratista deberá designar una persona calificada para inspeccionar
las excavaciones y zanjas diariamente.
20. Al usar una excavadora u otro equipo, los operadores deben estar autorizados y
capacitados, debiendo operarla con las luces encendidas; los equipos deben tener
alarma de retroceso.
21. No se deberá permitir que nadie transite por debajo de cargas (pala con desmonte)
manejadas por la excavadora o permanecer cerca de los vehículos que están siendo
cargado por dicho equipo.
22. Durante el tiempo que la excavadora este retirando el desmonte de la excavación o
zanja, ninguna persona debe permanecer en su interior, ingresaran solamente cuando
esté debidamente protegida con entibación u apuntalamiento.
23. Los sistemas de protección, deben tener la capacidad de resistir todas las cargas que
se pretendan o que razonablemente se pretendan aplicar o transmitir al sistema.
El contratista hará efectivo el auto-control en la ejecución de la presente partida y la
supervisión efectuará los controles a que hubiere lugar para el aseguramiento de la
calidad.
Unidad de Medida:
La unidad de medida es Metro (M).
Método de Medición:
El método de medición será por metro excavado y aceptado por el supervisor de la obra.
Forma de pago:
La unidad determinada según el método de medición, será pagado al precio unitario,
dicho precio y pago constituirá compensación completa por insumos, equipo, mano de
obra, herramientas e imprevistos necesarios para completar la partida.
[Link].02. REFINE Y NIVELACION DE FONDO DE ZANJA P/TUB 160mm ISO 4435
DESCRIPCION
Después de producida la excavación, el contratista deberá refinar el fondo de la
excavación y nivelarla de acuerdo a los requerimientos establecidos en los planos, de
forma tal que el fondo de la zanja, presente una superficie plana y nivelada.
El refine consiste en el perfilamiento tanto de las paredes como del fondo, teniendo
especial cuidado que no queden protuberancias rocosas que hagan contacto con el
cuerpo del tubo.

131
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

La nivelación se efectuara en el fondo de la zanja, con el tipo de cama de apoyo

aprobada por la Propietaria
UNIDADES Y FORMA DE PAGO:
La unidad de medida es el metro lineal (ML). La forma de pago se efectuará de acuerdo
al avance calculado en metro lineal (ML).
[Link].03. CAMA DE ARENA MANUAL E=0.10m ZANJA P/TUB DN 160MM
Descripción:
Consiste en la instalación de material especial en la zanja previo a la instalación de la
tubería.
Materiales:
ARENA FINA
Equipos:
HERRAMIENTAS MANUALES
Método de Ejecución
El Contratista deberá excavar a 100 mm por debajo de los acoplamientos en todo el
ancho de la zanja y deberá colocar 100 mm de material de relleno sobre el cual se
aprobarán los acoplamientos del tubo. La cama de apoyo estará conformada por arena
gruesa en un espesor mínimo de 0.10 m, para Terreno Normal.
En las zonas con napa freática se usará una cama de gravilla no angulosa para el drenaje.
Unidad de Medida:
La unidad de medida es Metro (M).
Método de Medición:
El método de medición será por metro de cama de apoyo instalado, compactado y
aceptado por el supervisor de la obra.
Forma de Pago
La unidad determinada según el método de medición, será pagado al precio unitario,
dicho precio y pago constituirá compensación completa por insumos, equipo, mano de
obra, herramientas e imprevistos necesarios para completar la partida.
[Link].04. RELLENO COMPACTADO ZANJA TN HASTA 1.00-150M PROF DN
160MM
DESCRIPCIÓN:
Se ejecutarán con el material del sitio o área de trabajo de acuerdo con éstas
especificaciones y de conformidad con los alineamientos, rasantes, secciones

132
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

transversales y dimensiones indicadas en los planos, o como lo haya estacado el

Ingeniero Inspector.
Se tomarán las previsiones necesarias para la consolidación del relleno, que protegerá
las estructuras enterradas.
Para efectuar un relleno compactado, previamente el Constructor deberá contar con la
autorización de la EPS, o el Ingeniero Supervisor de la obra.
El relleno podrá realizarse con el material de la excavación, siempre que cumpla con las
características establecidas en las definiciones del “Material Selecto” y/o “Material
seleccionado”.
1 Material Selecto
Es el material utilizado en el recubrimiento total de las estructuras y, que deben cumplir
con las siguientes características:
- Físicas
Debe estar libre de desperdicios orgánicos o material compresible o destructible, el
mismo que no debe tener piedras o fragmentos de piedras mayores a 3/4” en diámetro,
debiendo además contar con una humedad óptima y densidad correspondiente.
El material será una combinación de arena, limo y arcilla bien graduada, del cual: no más
del 30% será retenida en la malla N° 4 y no menos de 55%, ni más del 85% será arena
que pase la malla N° 4 y sea retenida en la malla N° 200.
-Químicas
Que no sea agresiva, a la estructura construida o instalada en contacto con ella.
2 Material Seleccionado
Es el material utilizado en el relleno de las capas superiores que no tenga contacto con
las estructuras, debiendo reunir las mismas características físicas del material selecto,
con la sola excepción de que puede tener piedras hasta de 6” de diámetro en un
porcentaje máximo del 30%.
Si el material de la excavación no fuera el apropiado, se reemplazará por “Material de
Préstamo”, previamente aprobado por la Empresa, con relación a características y
procedencia.
El material para la formación de los relleno será colocado en capas horizontales de 15 a
30 cm de espesor de acuerdo a lo recomendado por el proyectista, deben abarcar todo
el ancho de la sección y ser esparcidas suavemente, con equipo esparcidor u otro equipo
aplicable. Capas de espesor mayor de 30 cm. no serán usadas sin autorización del
Ingeniero Inspector.

133
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Los rellenos por capas horizontales deberán ser ejecutados en una longitud que hagan
factible los métodos de acarreo, mezcla, riego o secado y compactación usados.
Si no está especificado de otra manera en los planos o en disposiciones especiales, el
terraplén será compactado para producir una densidad media de 92% (pero no menor
de 98%) de la máxima determinada por el método de prueba de las “Cinco Capas”
(Estado de California) o bien se compactará hasta obtener por lo menos el 95% de la
densidad obtenida por el método de prueba “Proctor Modificado”.
Donde sea aplicable, el Ingeniero Inspector hará ensayos de densidad en campo para
determinar el grado de densidad obtenido.
El Contratista construirá todos los rellenos de tal manera, que después de haberse
producido la contracción y el asentamiento, y cuando haya de ejecutarse la aceptación
de la obra, dichos rellenos tengan en todo punto la rasante, el ancho y la sección
transversal requerida en los planos. El contratista será responsable de la estabilidad en
la obra y correrá por su cuenta todo gasto causado por el reemplazo de toda parte que
haya sido desplazada, a consecuencia de falta de cuidado o de trabajo negligente por
parte del Contratista, o de daños resultantes por causas naturales, como son lluvias y
vientos normales.
METODO DE MEDICION.-
Se medirá por unidad de longitud de la obra a ejecutar.
CONDICIONES DE PAGO.-
Se pagará por la cantidad de metros lineales excavados, tomando en cuenta la Norma de
Medición y la Unidad de Medida correspondiente
[Link].05. ELIMINACION DE MATERIAL EXCEDENTE
Igual que el ítems [Link].06

[Link]. SUMINISTRO E INSTALACION DE TUBERIAS

[Link].01. TUBERIA P.V.C. DESAGUE U.F. ISO 4435 SERIE-25 DN 160MM
SUMINISTRO
Esta partida comprende el suministro de las tuberías que formaran parte de la red de
desagüe. Las tuberías a ser utilizadas no deberán presentar abolladuras, rajaduras o
cualquier desperfecto que origine su mal funcionamiento. Así mismo el residente deberá
emitir el certificado de control de calidad de dichas tuberías, el cual será verificado por
el supervisor. Esta partida incluye el suministro del lubricante para juntas.
Norma de fabricación NTP-ISO 4435: TUBOS Y CONEXIONES DE

134
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

POLI(CLORURO DE VINILO) PVC-U NO

PLASTIFICADO PARA SISTEMAS DE DRENAJE
Y ALCANTARILLADO

Tipo de Tubería / Unión Tipo de unión: unión flexible

Longitud 6.0 m

Según norma NTP-ISO 4435. Variable de acuerdo al

Espesor mínimo de pared
diámetro y clase de tubería

Revestimiento interior y
Sin revestimiento
exterior

Para lubricar las uniones solo se utilizara Cemento

disolvente para tubos y conexiones de PVC Según
Otros norma NTP 399.090.
Anillo elastómero según norma NTP-ISO 4633

Color: Naranja

Transporte y Descarga:
Durante el transporte y el acarreo de la tubería, desde la fábrica hasta la puesta a pie de
obra, es conveniente efectuar el transporte en vehículos cuya plataforma sea del largo
del tubo, evitando en lo posible el balanceo y golpes con barandas u otros, el mal trato
al material trae como consecuencia problemas en la instalación y fallas en las pruebas,
lo cual ocasiona pérdidas de tiempo y gastos adicionales.
Para la descarga de la tubería en obra en diámetro menores de poco peso, deberá
usarse cuerdas y tablones, cuidando de no golpear los tubos al rodarlos y deslizarlos
durante la bajada. Los tubos que se descargan al borde de zanjas, deberán ubicarse al
lado opuesto del desmonte excavado y, quedarán protegidos del tránsito y del equipo
pesado.
Los tubos deben ser colocados siempre horizontalmente, tratando de no dañar las
campanas; pudiéndose para efectos de economía introducir los tubos uno dentro de
otros, cuando los diámetros lo permitan.
En caso sea necesario transportar tubería de PVC de distinta clase, deberán cargarse
primero los tubos de paredes más gruesas.

135
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Cuando los tubos requieren previamente ser almacenados en la caseta de obra, deberán
ser apilados en forma conveniente y en terreno nivelado, colocando cuñas de madera
para evitar desplazamientos laterales. Sus correspondientes anillos de jebe y/o
empaquetaduras, deberá conservarse limpios, en un sitio cerrado, ventilado y bajo
sombra.
Es recomendable que el nivel de apilamiento de los tubos no exceda de 1,50 m o como
máximo los 2,00 m de altura de apilado con la finalidad de proteger contra el
aplastamiento los tubos de las camas posteriores.
Recepción en almacén de obra:
Al recibir la tubería PVC, será conveniente seguir las siguientes recomendaciones:
Inspeccionar cada embarque de tubería que se recepciones, asegurándose que el
material llegó sin pérdidas ni daños.
Si el acondicionamiento de la carga muestra roturas o evidencias de tratamientos rudos,
inspeccionar cada tubo a fin de detectar cualquier daño.
Verifique las cantidades totales de cada artículo contra la guía de despacho (tubos,
anillos de caucho, accesorios, etc.).
Cada artículo extraviado o dañado debe ser anotado en las guías de despacho.
Notifique al transportista inmediatamente y haga el reclamo de acuerdo a las
instrucciones del caso.
Separe cualquier material dañado. No lo use, el fabricante informará del procedimiento
a seguir para la devolución y reposición si fuere el caso.
Tome siempre en cuenta que el material que se recibe puede ser enviado como tubos
sueltos, en paquete o acondicionados de otra manera.
Manipuleo y descarga
El bajo peso de los tubos PVC permite que la descarga se haga en forma manual, pero es
necesario evitar:
La descarga violenta y los choques o impactos con objetos duros y cortantes. Mientras
se está descargando un tubo, los demás tubos en el camión deberán sujetarse de
manera de impedir desplazamientos.
Se debe evitar en todo momento el arrastre de los mismos para impedir posibles daños
por abrasión.
También debe prevenirse la posibilidad de que los tubos caigan o vayan a apoyarse en
sus extremos o contra objetos duros, lo cual podría originar daños o deformaciones
permanentes.

136
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Almacenamiento
La tubería debe ser almacenada lo más cerca posible del punto de utilización. El área
destinada para el almacenamiento debe ser plana y bien nivelado para evitar
deformaciones permanentes en los tubos.
La tubería de PVC debe almacenarse de tal manera que la longitud del tubo este
soportada a un nivel con la campana de la unión totalmente libre. Si para la primera
hilera de tubería no puede suministrarse una plancha total, pueden usarse bloques de
madera de no menos de 100 mm de ancho y espaciados a un máximo de 1.50 m. De no
contarse aún con los bloques de madera, se puede hacer uno de ancho mayor a 5 cm.
Del largo de las campanas y de 3 cm. De profundidad para evitar que éstas queden en
contacto con el suelo.
Los tubos deben ser almacenados siempre protegidos del sol, para lo cual se recomienda
un almacén techado y no utilizar lonas, permitiendo una ventilación adecuada en la
parte superior de la pila.
El almacenamiento de larga duración a un costado de la zanja no es aconsejable, los
tubos deben ser traídos desde el lugar de almacenamiento al sitio de utilización en
forma progresiva a medida que se les necesite.
La altura de apilamiento no deberá exceder a 1.50 m.
Los pegamentos deben ser almacenados bajo techo, de igual manera los accesorios o
piezas especiales de PVC.
Los anillos de caucho no deben almacenarse al aire libre, debiéndose proteger de los
rayos solares.
Los tubos deben apilarse en forma horizontal, sobre maderas de 10 cm. De ancho
aproximadamente, distanciados como máximo 1.50 m de manera tal que las campanas
de los mismos queden alternadas y sobresalientes, libres de toda presión exterior.
Cuando la situación lo merezca es factible preparar los tubos a transportar en "atados",
esta situación permite aprovechar aún más la altura de las barandas de los vehículos,
toda vez que el "atado" se comporta como un gran tubo con mayor resistencia al
aplastamiento, sobre todo aquellos que se ubiquen en la parte inferior.
Cada atado se prepara con amarres de cáñamo, cordel u otro material resistente,
rodeando los tubos previamente con algún elemento protector (papel, lona, etc.).
En todos los casos no debe cargarse otro tipo de material sobre los tubos.
Instalación de las Líneas de Desagüe

137
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Las líneas de desagüe están constituidas por las tuberías de PVC-U, con Unión Flexible,
que cumplan la Norma Técnica Peruana ISO 4435, Serie S-20.
Antes de proceder a su instalación, deberá verificarse el buen estado de los tubos,
conjuntamente con sus correspondientes uniones, anillos de jebe y/o empaquetaduras,
los cuales deberán estar convenientemente lubricados.
Durante el proceso de instalación, todas las líneas deberán permanecer limpias en su
interior. Los extremos opuestos de las líneas, serán sellados con el fin de evitar el
ingreso de elementos extraños a ella.
Para la correcta colocación de las líneas de desagüe, se utilizarán procedimientos
adecuados, con sus correspondientes herramientas.
1.- Juntas de anillos de jebe.
Las empaquetadura de jebe serán del tipo anillo o sección transversal equivalente
aprobado por el inspector. La empaquetadura no será estirada más del 20% cuando sea
colocada en la espiga de la tubería, este será el único elemento de la cual se dependa
para hacer la junta estanca.
En la ejecución de junta de empaquetaduras y la campana serán lubricantes con una
solución de jabón o lubricante aprobado para empaquetadura de jebe, está será retirada
sobre la espiga y colocada exactamente en posición.
Antes de proceder con el relleno la junta será inspeccionada para determinar si la
empaquetadura queda fuera de lugar, la tubería será extraída por cortes o quebradura.
Si ha sido dañada será reemplazada por una nueva. Las empaquetaduras serán
almacenadas en lugar bajo sombra protegidas de la luz, rayos de sol, calor, aceite o
grasa hasta que sea instalada. Se rechazarán todas las empaquetaduras que muestran
signos de agrietamiento, intemperización u otros deterioros.
2.- Anclaje del primer tubo.
En las instalaciones donde se coloque la tubería con unión flexible, el primer tubo que
sale del buzón, será anclado con concreto en el extremo opuesto al buzón.
Nivelación y alineamiento
La instalación de un tramo (entre 2 buzones), se empezara por su parte extrema inferior,
teniendo cuidado que la campana de la tubería, queden con dirección aguas arriba.
El alineamiento se efectuará colocando cordeles en la parte superior y al costado de la
tubería. Los puntos de nivel serán colocados con instrumentos topográficos (nivel).
Nipleria

138
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Todo el tramo será instalado con tubos completos a excepción del ingreso y salida del
buzón en donde se colocará niples entre 0.75 y 1.00 m, anclados convenientemente al
buzón según las indicaciones del fabricante.
Profundidad de la Línea de Desagüe
En todo tramo de arranque, el recubrimiento del relleno será de 1.20 m como mínimo,
medido de la clave de tubo al nivel de pavimento. Sólo en caso de pasajes peatonales
y/o calles angostas hasta de 3.00 m de ancho, en donde no exista circulación de tránsito
vehicular, se permitirá un recubrimiento mínimo de 0.80 m.
En cualquier otro punto del tramo, el recubrimiento será igual o mayor a 1.20 m tales
profundidades serán determinadas por las pendientes de diseño del tramo o por las
interferencias de los servicios existentes.
Bajada a Zanja
Antes de que las tuberías, accesorios, etc. sean bajadas a la zanja para su colocación,
cada unidad fuere inspeccionada y limpiadas, eliminándose cualquier elemento
defectuoso que presente rajaduras o protuberancias.
La bajada podrá efectuarse a mano sin cuerdas, a mano con cuerdas o con equipo de
izamientos, de acuerdo al diámetro, longitud y peso de cada elemento y, a la
recomendación de los fabricantes con el fin de evitar que sufran daños, que
comprometen al buen funcionamiento de la línea.
Empalmes a buzones existentes
Los empalmes a buzones existentes tanto de ingreso como de salida de la tubería a
instalarse, serán realizados por el constructor previa autorización del Propietario.
Cambio de diámetro de la línea de desagüe
En los puntos de cambio de diámetro de la línea en los ingresos y salidas del buzón, se
harán coincidir las tuberías; en la clave, cuando el cambio sea de menor a mayor
diámetro y en el fondo cuando el cambio sea de mayor a menor diámetro.
UNIDADES Y FORMA DE PAGO
La unidad de medida para las partidas de instalación de tuberías es el ml, la forma de
pago será realizará mensualmente aprecio unitario de acuerdo al avance de obra
[Link]. PRUEBA HIDRAULICA
[Link].01. PRUEBA HIDR. + ESCORRENT. TUBERIA DN 160MM ZANJA TAPADA
DESCRIPCION:
Tanto el proceso de prueba como sus resultados, serán dirigidos y verificados por la
Supervisión (empresa) con asistencia del Constructor, debiendo este último

139
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

proporcionar el personal, material, aparatos de prueba, de medición y cualquier otro

elemento que se requiera en esta prueba.
Las pruebas de la línea de desagüe a efectuarse tramo por tramo, intercalado entre
buzones, son las siguientes:
De acuerdo a las condiciones que pudieran presentarse en obra, podría realizarse en una
sola prueba a zanja abierta, los colectores con sus correspondientes conexiones
domiciliarias.
UNIDAD DE MEDICIÓN Y FORMA DE PAGO
Los trabajos ejecutados para el tendido de tuberías se medirán en metros lineales de
tubería tendida en el terreno conforme lo especifican los planos (m).

02.02.05. INSTALACIONES ELECTRICAS

[Link]. CANALIZACION Y/O TUBERIAS
[Link].01. EXCAVACION DE ZANJA PARA TENDIDO DE CABLES
Descripción
La excavación de zanjas serán de dimensiones tales que permitan su fácil colocación e
instalación de las tuberías, tal como se indican en los planos correspondientes.
Materiales:
• NO REQUIERE MATERIALES, SÓLO HERRAMIENTAS MANUALES.
Equipos:
• HERRAMIENTAS MANUALES.
Método de Ejecución:
Estas excavaciones se harán de acuerdo con las dimensiones exactas formuladas en los
planos, haciendo uso de encofrados de acuerdo a la ubicación del nivel actual del
terreno y su relación con el nivel de falso piso del proyecto.
Cuando se presenten terrenos sueltos y sea difícil de mantener la verticalidad de las
paredes de las zanjas; se efectuará el tablestacado o entibado según sea el caso y a
indicación del Supervisor.
Unidad de medida:
La unidad de medición es por metro cúbico (m3)
Método de medición:
El cómputo se efectuará sumando la cantidad total de metros cúbicos de zanja
excavados.
Bases de pago:

140
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

La cantidad determinada según la unidad de medición, será pagada al precio unitario del
contrato, y dicho pago constituirá compensación total por el costo de material, equipo,
mano de obra e imprevistos necesarios para completar la partida.
[Link].02. CAMA DE ARENA MANUAL E=0.10m PARA IIEE
Descripción:
Consiste en la instalación de material especial en la zanja previo a la instalación de la
tubería.
Materiales:
ARENA FINA
Equipos:
HERRAMIENTAS MANUALES
Método de Ejecución
El Contratista deberá excavar a 100 mm por debajo de los acoplamientos en todo el
ancho de la zanja y deberá colocar 100 mm de material de relleno sobre el cual se
aprobarán los acoplamientos del tubo. La cama de apoyo estará conformada por arena
gruesa en un espesor mínimo de 0.10 m, para Terreno Normal.
En las zonas con napa freática se usará una cama de gravilla no angulosa para el drenaje.
Unidad de Medida:
La unidad de medida es Metro (m).
Método de Medición:
El método de medición será por metro de cama de apoyo instalado, compactado y
aceptado por el supervisor de la obra.
Forma de Pago
La unidad determinada según el método de medición, será pagado al precio unitario,
dicho precio y pago constituirá compensación completa por insumos, equipo, mano de
obra, herramientas e imprevistos necesarios para completar la partida.
[Link].03. RELLENO Y COMPACTACION CON TIERRA CERNIDA IIEE
DESCRIPCIÓN
En el proceso de relleno se utilizará de preferencia el material de la excavación, y
cuando no fuese apropiado se seleccionará otro que cumpla las condiciones técnicas con
el visto bueno de la Supervisión. En este caso específico, se utilizará material propio
seleccionado según lo indicado en los planos respectivos.
El material de reposición cumplirá con las siguientes especificaciones:
- El límite líquido del material ensayado, no será superior al 40 %

141
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

- El índice de plasticidad no será superior al 15%

- La densificación del material no será menor al 95% de la densidad máxima obtenida en
laboratorio, de acuerdo al ensayo Proctor Modificado.
- El tamaño máximo de los granos no será mayor a 2", en caso de presentarse, deberán
ser retirados.
- El material de sitio para relleno puede ser cohesivo, pero cumplirá los siguientes
requisitos:
- No contendrá material orgánico, ni residuos de plásticos u otros elementos que alteren
Ia condición del material a usarse en el relleno y siempre que el límite liquido del suelo
sea menor al 50 % y retirando toda partícula mayor a 2". ¡El espesor de cada capa de
relleno no será mayor de 30 cm y su densificaci6n deben ser igual o mayor a! 95 % de la
densidad máxima obtenida en laboratorio, de acuerdo al ensayo Proctor Modificado.
- El Constructor no podrá utilizar el material ni iniciar las tareas de relleno sin la expresa
autorización del Contratante, que puede ser a través del libro de obra o de una
comunicación escrita.
- En rellenos de vías y caminos, el material a usarse en las últimas capas, será igual al
empleado en la estructura del camino, pero conservando los mismos espesores, y los
rangos de compactaci6n en cada caso, hasta recuperar el camino en sus condiciones
originales, y las planillas se aplicarán a los rubros correspondientes.
- En caso de presentarse molones de piedra en el material para relleno entre 2 y 10", se
procederá al relleno de la zanja por capas alternadas de 30 cm de material fino con
tamaño de grano no mayor a 2" y luego sobre esta una capa de piedra acomodada sin
que se sobrepongan, hasta completar la altura total de relleno, cuidando de que la
primera y última capa sea de material fino.
MÉTODO DE MEDICIÓN
El método de medición será en metros cubico (m3) trabajados, aprobados por el
Supervisor.
CONDICIONES DE PAGO
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
[Link].04. RELLENO Y COMPACTACION CON MATERIAL PROPIO IIEE
DESCRIPCIÓN

142
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

En el proceso de relleno se utilizará de preferencia el material de la excavación, y

cuando no fuese apropiado se seleccionará otro que cumpla las condiciones técnicas con
el visto bueno de la Supervisión. En este caso específico, se utilizará material propio
según lo indicado en los planos respectivos.
El material de reposición cumplirá con las siguientes especificaciones:
- El límite líquido del material ensayado, no será superior al 40 %
- El índice de plasticidad no será superior al 15%
- La densificación del material no será menor al 95% de la densidad máxima obtenida en
laboratorio, de acuerdo al ensayo Proctor Modificado.
- El tamaño máximo de los granos no será mayor a 2", en caso de presentarse, deberán
ser retirados.
- El material de sitio para relleno puede ser cohesivo, pero cumplirá los siguientes
requisitos:
- No contendrá material orgánico, ni residuos de plásticos u otros elementos que alteren
Ia condición del material a usarse en el relleno y siempre que el límite liquido del suelo
sea menor al 50 % y retirando toda partícula mayor a 2". ¡El espesor de cada capa de
relleno no será mayor de 30 cm y su densificaci6n deben ser igual o mayor a! 95 % de la
densidad máxima obtenida en laboratorio, de acuerdo al ensayo Proctor Modificado.
- El Constructor no podrá utilizar el material ni iniciar las tareas de relleno sin la expresa
autorización del Contratante, que puede ser a través del libro de obra o de una
comunicación escrita.
- En rellenos de vías y caminos, el material a usarse en las últimas capas, será igual al
empleado en la estructura del camino, pero conservando los mismos espesores, y los
rangos de compactaci6n en cada caso, hasta recuperar el camino en sus condiciones
originales, y las planillas se aplicarán a los rubros correspondientes.
- En caso de presentarse molones de piedra en el material para relleno entre 2 y 10", se
procederá al relleno de la zanja por capas alternadas de 30 cm de material fino con
tamaño de grano no mayor a 2" y luego sobre esta una capa de piedra acomodada sin
que se sobrepongan, hasta completar la altura total de relleno, cuidando de que la
primera y última capa sea de material fino.
MÉTODO DE MEDICIÓN
El método de medición será en metros cubico (m3) trabajados, aprobados por el
Supervisor.
CONDICIONES DE PAGO

143
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

El trabajo será pagado con el precio unitario de la partida respectiva indicada en el

Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
[Link].05. CINTA SEÑALIZADORA
Descripción:
Se refiere a la ubicación de las cintas señalizadoras según se indique en planos o donde
así lo crea conveniente el Supervisor.
Materiales:
• CINTA SEÑALIZADORA DE COLOR AMARILLO (400mt)
Equipos:
• HERRAMIENTAS MANUALES
Método de Ejecución:
Se procederá a colocar donde así se requiera las cintas señalizadoras, las que serán
aquellas compuestas por Polietileno de alta calidad resistente a los álcalis y ácidos.
Contarán con un largo de 220m, ancho de 12.5 cm. Y espesor de 0.01 cm.
Letras negras que no pierden su color con el tiempo, con la inscripción “NO PASAR”,
“OBRAS PELIGRO, HOMBRES TRABAJANDO” (SIMBOLO DE MUERTE).
Color amarillo.
Pruebas y criterios de control de calidad
El ensayo de materiales, pruebas, así como los muestreos se llevarán a cabo por cuenta
del Contratista, en la forma que se especifiquen y cuantas veces lo solicite
oportunamente la Supervisión de Obra, para lo cual el Contratista deberá suministrar las
facilidades razonables, mano de obra y materiales adecuados.
El Supervisor está autorizado a rechazar el empleo de materiales, pruebas, análisis o
ensayos que no cumplan con las normas mencionadas
Unidad de medida:
La unidad de medición es por metro (m) de cinta empleada.
Método de medición:
El cómputo se efectuará por la cantidad de metro utilizado de cinta.
Bases de pago:
La cantidad determinada según la unidad de medición, será pagada al precio unitario del
contrato, y dicho pago constituirá compensación total por el costo de material, equipo,
mano de obra e imprevistos necesarios para completar la partida.

144
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

[Link].06. ELIMINACION DE MATERIAL EXCEDENTE

Igual que el ítems [Link].06

[Link]. SALIDAS PARA ELECTRICIDAD Y FUERZA

[Link].01. SALIDA PARA ALUMBRADO
[Link].01.01. SALIDA PARA ALUMBRADO EN TECHOS (2-1X2.5mm2 THW)
DESCRIPCION
Esta partida comprende el suministro e instalación de cable NH-80, tubería de PVC-P
(empotrado) la caja octogonal y/o rectangular de FoGo y el consumible correspondiente
para salida en techo ó pared de un centro de luz y/o interruptor de luz.
Tubería de PVC
Tubo plástico rígido, fabricados a base de la resina termoplástica policloruro de vinilo
(PVC) no plastificado, rígido resistente a la humedad y a los ambientes químicos,
retardantes de la llama, resistentes al impacto, al aplastamiento y a las deformaciones
provocadas por el calor en las condiciones normales de servicio y, además resistentes a
las bajas temperaturas, de acuerdo a la norma ITINTEC Nº 399.006.
De sección circular, de paredes lisas. Longitud del tubo de 3.00 m, incluida una campana
en un extremo. Se clasifican según su diámetro nominal en mm. Clase Pesada:
Se fabrican de acuerdo a las dimensiones dadas en la siguiente tabla, en mm
a) Características Técnicas
Diámetro Diámetro Espesor Largo Peso
Nominal Exterior (mm) (ml) (kg./tubo)
(mm) (mm)
15 21.5 2.20 3 0.620
20 26.5 2.60 3 0.820
25 33 2.80 3 1.260
35 42 3.00 3 1.600
40 48 3.00 3 2.185
50 60 3.20 3 3.220
65 73 3.20 3 2.450
80 88.5 3.50 3 3.950
100 114 4.50 3 7.450

b) Propiedades Físicas a 24 C

145
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

• Peso Específico 1.44 kg./cm²

• Resistencia a la Tracción 500 kg./cm²
• Resistencia a la Flexión 700/900 kg./cm²
• Resistencia a la Compresión 600/700 Kg./cm²
ACCESORIOS DE TUBERÍAS
Serán del mismo material que el de la tubería.
a) Curvas
Se usarán curvas de fábrica, con radio normalizado para todas aquellas de 90, las
diferentes de 90, pueden ser hechas en obra siguiendo el proceso recomendado por
los fabricantes, pero en todo caso el radio de las mismas no deberá ser menor de 8
veces el diámetro de la tubería a curvarse.
b) Unión Tubo a Tubo
Serán del tipo para unir los tubos a presión. Llevarán una campana a cada extremo del
tubo.
c) Unión Tubo a Caja
• Para cajas normales, se usarán la combinación de una unión tubo a tubo, con una
unión tipo sombrero abierto.
• Para cajas especiales se usará las uniones con campanas para su fijación a la caja
mediante tuerca (bushings) y contratuercas de fierro galvanizado.
d) Pegamento
Se empleará pegamento con base de PVC, para sellar todas las uniones de presión de los
electroductos.
Cajas para circuitos derivados
Las cajas serán del tipo pesado de acero galvanizado, fabricado por estampados de
planchas de 1.2mm, de espesor mínimo.
Las orejas para fijación del accesorio estarán mecánicamente aseguradas a la misma o
mejor aún serán de una sola pieza, con el cuerpo de la caja, no se aceptarán orejas
soldadas, cajas redondas, ni de profundidad menor de 55 mm ni tampoco cajas de
plástico:
• Octogonales:
De 100mm x 40mm tipo pesado, para salidas de centros, braquetes, cajas de paso,
parlantes, sensores de humo.
• Rectangulares:

146
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

De 100mm x 55 x 50mm tipo pesado para salidas de Interruptores, tomacorrientes,

teléfono.
• Cuadradas:
De 100mm x 100 x 55mm tipo pesado para salidas de Tomacorrientes, donde lleguen
tres tubos y salidas de fuerza.
• Cuadradas con tapa gang:
De 100mm x 100 x 55mm tipo pesado para salidas de cómputo (voz y data).
MÉTODO DE EJECUCION
La instalación se efectuará según lo indicado en el Código Nacional de Electricidad
Utilización.
El cable NH-80 se instalará en tuberías, la tubería de PVC-P y las cajas de fierro
galvanizado se instalarán empotradas en techo ó pared según se requiera. La unión
entre las tuberías de PVC, conectores y curvas será con pegamento a base de PVC para
garantizar su hermeticidad dela misma.
No se permitirá la instalación de mayor cantidad de cables por tubería de lo que estipula
el CNE así como el número de curvas de 90° entre cajas ó puntos de derivación de la
tubería de PVC-P.
MEDICION
La unidad de medida será por punto (Pto)
FORMA DE PAGO
El pago de estos trabajos se hará por punto, cuyos precios unitarios se encuentran
definidos. En el presupuesto. El Supervisor velará permanentemente durante el
desarrollo de la obra, hasta su culminación por la calidad de los materiales y de los
trabajos realizados
[Link].02. SALIDA PARA INTERRUPTORES
[Link].02.01. SALIDA PARA INTERRUPTOR UNIPOLAR
[Link].02.02. SALIDA PARA INTERRUPTOR DOBLE UNIPOLAR
DESCRIPCION
Esta partida comprende el suministro e instalación del cable NH-80, interruptor de luz y
los consumibles correspondiente para instalación del interruptor de luz simple, doble,
de conmutación.
Serán con mecanismo balancín, de operación silenciosa, encerrado en cápsula fenólica
estable conformando un dado pesado modular intercambiable y con terminales

147
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

compuesto por tornillos y láminas metálicas que aseguren un buen contacto eléctrico y
que no dejen expuestas las partes con corriente. Para conductores 2.5 mm2 a 6 mm2.
Del tipo para instalación empotrada, y para colocarse sobre placas de aluminio
anodizado de tamaño dispositivo. Abrazaderas de montaje rígidas y a prueba de
corrosión.
Para uso general en corriente alterna. Para cargas inductivas hasta su máximo amperaje
y voltaje 10 A, 220 VCA, 60 Hz.
Unipolares: Para colocarse sobre una placa de aluminio anodizado de tamaño dispositivo
hasta un número de tres unidades. Para interrumpir un polo del circuito.
MATERIALES
 Cable NH-80
 Interruptores (Placas)
 Caja rectangular Galvanizada pesada 100x55x50mm
 Curva PVC-P (Eléctricas) 20mm
 Unión simple PVC-P (Eléctricas) 20mm
 Conector PVC 20mm
 Tubo PVC-P (Eléctricas) 20mm x 3M
 Pegamento para tubería PVC
 Cinta aislante
MEDICION
La unidad de medida será por punto (Pto)
FORMA DE PAGO
El pago de estos trabajos se hará por punto, cuyos precios unitarios se encuentran
definidos en el presupuesto. El Supervisor velará permanentemente durante el
desarrollo de la obra, hasta su culminación por la calidad de los materiales y de los
trabajos realizados.
[Link].03. SALIDA PARA TOMACORRIENTES
[Link].03.01. SALIDA PARA TOMACORRIENTE BIPOLAR DOBLE + LINEA A
TIERRA
DESCRIPCIÓN
Deberá ser de acuerdo a la Norma Técnica Peruana 370.054.
Los tomacorrientes serán monofásicos para 250 Vca, 15 A, 60 Hz, del tipo dado
intercambiable, bipolares y de doble salida.

148
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Los tomacorrientes serán de material aislante y resistente a la corrosión, para dos polos
y con espiga a tierra, horquillas tipo ovalado, para las líneas vivas y ovaladas la de tierra;
bornes para conductores hasta 4 mm2 de calibre, correctamente aislados, color rojo
para la red de computadoras y color marfil para el sistema normal.
Es el conjunto de tuberías y accesorios de PVC-P (tipo pesado), así como conductores de
cobre tipo NH-80 con 4.0mm2 para las fases y para línea a tierra, y cajas metálicas que
serán usados como salidas en paredes, siendo estas cajas de fierro galvanizado tipo
pesado, la caja de salida para tomacorrientes será del tipo rectangular. El tomacorriente
(placa) posee un ensamble de dos tomacorrientes bipolares con toma a tierra, 15Amp. -
220V, la placa será de baquelita color marfil similar a Serie Modus de TICINO.
Todos los conductores de una misma fase serán del mismo color desde su salida en
bornes del tablero hasta el punto de utilización, dejándose un bucle para su conexión
correspondiente.
MATERIALES
El material a utilizar en la presente partida consiste en:
 Cable NH-80
 Tomacorriente Bipolar con puesta a tierra (Placas)
 Tomacorriente Doble para piso a prueba de agua con tapa de bronce
 Caja rectangular Galvanizada pesada 100x55x50mm
 Curva PVC-P (Eléctricas) 20mm
 Conector PVC 20mm
 Tubo PVC-P (Eléctricas) 20mm x 3M
 Pegamento para tubería PVC
 Cinta aislante
MÉTODO DE EJECUCIÓN
La tubería se instalará empotrada en pisos y muros según se indique en los planos del
proyecto, deberán conformar un sistema unido mecánicamente de caja a caja o de
accesorio a accesorio estableciendo una adecuada continuidad. No son permisibles más
de tres curvas de 90° entre caja y caja.
No se permitirán las curvas y/o uniones plásticas hechas en obra. Se utilizará curvas y/o
uniones plásticas de fábrica. En todas las uniones a presión se usará pegamento a base
de PVC para garantizar la hermeticidad de la misma.
Todos los conductores de una misma fase serán del mismo color desde su salida en
bornes del tablero hasta el punto de utilización. Para efectuar el cableado de una

149
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

manera fácil y sencilla deberá realizarse con parafina a fin de evitar la fricción y el
tensionado, que ocasionaría alongamiento que afectaría al PVC protector del cable,
originando bajo aislamiento. Finalmente deberá dejarse extremos suficientemente
largos para las conexiones.
A) Curvas. - Serán del mismo material que el de la tubería, no está permitido el uso de
curvas hechas en la obra, solo se usarán curvas de fábrica de radio normalizado.
B) Unión tubo a tubo. - Serán del mismo material que el de la tubería, para unir los tubos
a presión, llevara una campana en cada en extremo.
C) Unión tubo a caja normal. - Serán del mismo material que el de la tubería, con
campana en un extremo para la conexión a la tubería y sombrero para adaptarse a las
paredes interiores de las cajas, permitiendo que la superficie interior tenga aristas
redondeadas para facilitar el pase de los conductores.
D) Pegamento. - Se empleará pegamento especial para PVC.
Tomacorrientes Doble con Puesta a Tierra
La placa para los Tomacorrientes ha sido construida en conformidad de la Norma
Internacional IEC 669-1 y están construidas en termoplástico, material que tiene
excelente resistencia a los impactos y con propiedades antiestáticas. Los Tomacorrientes
tienen sus bornes protegidos, disminuyendo los riesgos de cortocircuito y contacto
accidentales, el borne tiene una capacidad de 15Amp., 220 Voltios.
MÉTODO DE MEDICIÓN
La unidad de medición es el punto (Pto.)
CONDICIONES DE PAGO
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.

[Link].04. SALIDA DE FUERZA

[Link].04.01. SALIDA DE FUERZA PARA ELECTROBOMBA 15HP
[Link].04.02. SALIDA DE FUERZA PARA ELECTROBOMBA BOOSTER 1.5HP
[Link].04.03. SALIDA PARA MEDIDOR ELECTROMAGNETICO
DESCRIPCION

150
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Esta partida comprende el suministro e instalación de las tuberías de PVC, caja cuadrada
de FoGo, y los consumibles correspondiente para salida en pared ó piso de una salida de
fuerza para electrobombas o similar.
MATERIALES
 Cable N2XOH
 Caja rectangular Galvanizada pesada 100x55x50mm
 Curva PVC-P (Eléctricas) 20mm
 Conector PVC 20mm
 Tubo PVC-P (Eléctricas) 20mm x 3M
 Unión simple PVC-P (Eléctricas) 20mm
 Pegamento para tubería PVC
 Cinta aislante
MÉTODO DE EJECUCION
La instalación se efectuará según lo indicado en el Código Nacional de Electricidad
Utilización.
Las tuberías de PVC-P y las cajas de fierro galvanizado se instalarán empotradas en piso
según se requiera. La unión entre las tuberías de PVC-P, conectores y curvas será con
pegamento a base de PVC para garantizar su hermeticidad de la misma.
MEDICIÓN
La unidad de medida será por punto (Pto)
FORMA DE PAGO
El pago de estos trabajos se hará por punto, cuyos precios unitarios se encuentran
definidos en el presupuesto. El Supervisor velará permanentemente durante el
desarrollo de la obra, hasta su culminación por la calidad de los materiales y de los
trabajos realizados.

[Link]. CAJAS DE PASE

[Link].01. CAJA DE PASE FªGª PESADO 100x50x40 mm
[Link].02. CAJA DE DERIVACION ACOMETIDA 380/220 V 6 BORNERAS EN CADA
BARRA DE F°G° PESADO 100x100mm
DESCRIPCIÓN
Se denomina caja al dispositivo que sirve como paso o derivación de energía eléctrica, a
fin de proporcionar energía. Están comprendidas las cajas de paso empotradas, las
adosadas y las cajas de derivación.

151
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

MÉTODO DE MEDICIÓN
Se medirá por unidad (und.)
CONDICIONES DE PAGO
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.

[Link]. CONDUCTORES Y CABLES

[Link].01. ALIMENTACION A TABLERO (TGN) 3-1x6mm²NYY+1x10mm² TW/T-
25mm ØPVC-P
[Link].02. ALIMENTACION A TABLERO (TD) 3-1x6mm²NYY+1x4mm² TW/T-
25mm ØPVC-P
DESCRIPCIÓN
Esta especificación cubre los requerimientos técnicos para la fabricación, pruebas y
suministro de Conductores Eléctricos.
Los trabajos incluirán instalación y pruebas de los conductores para entrar en servicio se
incluye asistencia técnica durante las pruebas en el sitio y puesta en servicio de
funcionamiento de los conductores suministrados.
Normas
El suministro deberá cumplir con la edición vigente, de las siguientes Normas:
• Código Nacional de Electricidad – Utilización CNE-U.
• Normas Técnicas Peruanas – NTP.
• International Electrotechnical Commisions (IEC).
• American Society for Testing and Materials (ASTM).
• Verband Deutcher Elektrochniker (VDE).
Características
Los conductores eléctricos se clasifican por su sección en mm2, serán unipolares y
cableados para todas las secciones. Para cada fase se empleará conductores con
aislamiento de diferente color según código de colores del CNE-U.
No se usará conductores de secciones menores de 4 mm2, para 220 V.
Los conductores se identificarán según Regla 030-036 Del CNE-U con los siguientes
colores:
Activos: negro, rojo y azul

152
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Tierra : verde
Para los casos de secciones mayores que 35 mm2, el conductor de puesta a tierra
deberá tener etiquetado o marcado de manera permanente con color verde o verde con
una o más franjas amarillas, en los extremos de cada tramo y en cada punto donde los
conductores sean accesibles, para su rápida identificación.
CONDUCTORES ALIMENTADORES Y CIRCUITOS DERIVADOS
Serán de cobre blando de 99.9 % de conductibilidad tipo N2XOH para 1000 V, para el
alimentador a Tableros Generales y Tableros de Distribución.
• TIPO “N2XOH”
Solid or stranded Cu core according to DIN VDE 0295 cl.Núcleo sólido de cobre o
trenzado de acuerdo con DIN VDE 0295 cl. 1 o 2, IEC 60228 cl. 1 o 2, IEC 60228 cl. 1 o 2.
Aislamiento del conductor de libre de halógenos, reticulados compuestos de polietileno.
Power and control cable according to DIN VDE 0276 part 604
Alimentación y el cable de control según la norma DIN VDE 0276 parte 604.
Rango de temperatura durante la instalación de -5 °C a +50 °C; fijo de -40 °C a +90 °C
Tensión nominal de servicio Uo / U 0,6 / 1 Kv.
Pruebas
Flame-retardant to DIN VDE 0482 part 266-2/HD 405.3/BS 4066 PT3/EN
50266-2/IPirorretardantes según DIN VDE 0482 parte 266-2/HD 405.3/BS 4066 PT3/EN
50266-2/IEC 60332-3.
Baja corrosividad de los gases de combustión según DIN VDE 0482 parte 267/BS 6425
PT2/EN 50267-2-2/IEC 60754-2.
Libres de halógenos según DIN VDE 0482 parte 267/BS 6425 PT1/EN 50267-2-1/IEC
60754-1.
La densidad de humo según DIN VDE 0482 parte 268/HD 606/BS 7622 PT1, PT2/EN
50268-1, -2/IEC 61034-1, -2.
• CONDUCTOR PARA PUESTA A TIERRA
Para la línea de puesta a Tierra se empleará conductores del mismo material y tipo LS0H,
color Verde, según lo prescrito en la Regla 030-036 del CNE-U.
También se usará conductores de cobre desnudos de conformación cableado
concéntrico, fabricado de acuerdo con NPT 370.251.
• CONDUCTORES ESPECIALES

153
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Los conductores para el conexionado de los equipos de encendido dentro de los

Artefactos de Alumbrado, serán del tipo siliconado para soportar altas temperaturas,
mínimo 105° C.
PROCESO DE INSTALACIÓN
En general los sistemas de cableado deberán satisfacer los siguientes requisitos básicos:
a. Antes de iniciar el cableado se procederá a secar y limpiar las tuberías. Para
facilitar el paso de los conductores, solo se podrá emplear talco en polvo o estearina,
quedando prohibido el uso de grasas o aceites.
b. Los conductores serán continuos de buzón a buzón o de caja a caja, no
permitiéndose empalmes que queden dentro de las tuberías.
c. Todas las conexiones de los conductores de líneas de alimentación a los
Tableros, se harán con grapas o con terminales de cobre, debidamente protegidos y
aislados con cinta aislante de jebe tipo auto vulcanizado de buena calidad en espesor
igual al espesor del aislante propio del conductor y terminado con cinta aislante de
plástica vinílica de buena calidad para la protección de la primera.
d. Todos los empalmes de los conductores alimentadores o de distribución se
ejecutarán en las respectivos buzones o cajas y será eléctrica y mecánicamente seguros,
debiendo utilizarse empalmes especiales para los casos de cable N2XOH y del tipo AMP
para los otros tipos de conductores debidamente protegidos y aislados con cinta aislante
de jebe tipo auto vulcanizado de buena calidad en espesor igual al espesor del aislante
propio del tipo de conductor y terminado con cinta aislante plástica vinílica de buena
calidad para la protección de la primera.
e. Todos los empalmes en las cajas de salida para los accesorios de utilización:
interruptores y tomacorrientes, serán entorchados y debidamente protegidos y aislados
con cinta aislante de jebe tipo auto vulcanizado de Buena calidad en espesor igual al
espesor del aislante del conductor de mayor sección y terminado con cinta aislante
vinílico de buena calidad para la protección de la primera.
[Link] todas las salidas para los equipos, se dejará los conductores enrollados
adecuadamente en una longitud suficiente de por lo menos 1.50 m por cada línea o
polo, para las conexiones a los accesorios de utilización o a las cajas de bornes de los
equipos respectivos.
CONECTORES – TERMINALES

154
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Los Conectores y terminales serán fabricados con cobre electrolítico de excelente

conductividad eléctrica y de fácil instalación mediante el uso de una llave de boca o un
desarmador, sin necesidad de requerir herramientas especiales.
• Conectores
Para conectar conductores de calibre 10 mm2 y mayores, se podrá usar conector similar
al tipo Split-Bolt (tipo mordaza).
• Terminales
Los terminales serán de las siguientes capacidades:
AMPERIOS CONDUCTORES (mm2)
MAX NORMAL MIN
35 6 4
70 16 10
125 50 25
225 120 70
CINTA AISLANTE DE JEBE TIPO AUTOVULCANIZADO
Fabricada de caucho sintético de excelentes propiedades dieléctricas y mecánicas.
Resistentes a la humedad, a la corrosión por contacto con el cobre, y a la abrasión, con
las siguientes características:
Características Generales

Ancho 20 mm
Longitud del rollo 10 m
Espesor mínimo 0.5 mm
Temperatura de operación 80° C
Rigidez dieléctrica 13.8 KV/mm
ALAMBRE GUIA
En tuberías sin alambrar se deberá dejar un alambre que sirva de guía del N 16 AWG
para facilitar su rápida identificación y cableado posterior.
EMPALMES PARA CABLES DE ENERGÍA SUBTERRÁNEOS
Los empalmes con equipo N° 92-A 3M o similares, son los adecuados para empalmar
cables N2XoH multipolar, compuesto por: Molde de plástico para empalmes rectos o
derivaciones de cables N2XoH, resistentes al envejecimiento y altamente insensibles a
las influencias químicas. Pegamento para molde. Aglutinante para la unión del aislante
PVC del cable y la resina sintética. Masilla de obturación.

155
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Resina sintética de solidificación en frío, consistiendo de una resina básica y un

endurecedor. Resistente a la corrosión y hongos. Absorción nula de agua. Térmicamente
estable. Insoluble a los hidrocarburos aromáticos y alifáticos.
CUADRO ORIENTATIVO PARA EL MONTAJE
EMPALMES DIAMETRO HASTA UNA LONGITUD SIN DISTANCIA
SCOTCHCAST EXTERIOR CABLE TENSION ENVOLTURA MINIMA ENTRE
N° 092 mm NOMINAL DE AISLANTE mm CONDUCTORES mm
A1 10 –24 1 KV 80 5
A2 14 –30 1 KV 145 5
1 KV 210 5
A3 26 – 39
6KV 170 10
1 KV 230 5
A4 28 – 50 6 KV 180 10
10 KV 180 15
1 KV 320 5
A5 35 -58 6 KV 270 10
10 KV 260 15

Amásese bien la bolsa hasta que la mezcla tome un colorido uniforme. Córtese una
esquina de la bolsa y viértase el contenido directamente en la boquilla del empalme.
Si la temperatura ambiente es inferior a + 10° C, no se deberá efectuar la mezcla hasta
que la temperatura de la bolsa comienza a elevarse. Esto reducirá la viscosidad de la
resina y facilitará la vertedura en tiempo frío.
Atención: La resina fluida “SCOTCHCAST” núm. 4 se endurece rápidamente; por ello la
resina y el endurecedor no deben mezclarse hasta que esté completamente preparado
el empalme para inmediata colada.
PRUEBAS
Los Conductores deberán ser sometidos a las pruebas de acuerdo con los
procedimientos indicados en las normas aplicables.
RESISTENCIA MÍNIMA DE AISLAMIENTO
La resistencia de aislamiento de los tramos de la instalación eléctrica, ubicados entre dos
dispositivos de protección contra sobre corriente, o a partir del último dispositivo de
protección, desconectado todos los artefactos que consuman corriente, no deberá ser
menor de 1,000 ohmios/v (p.e.: 220 kOhms para 220 Voltios). Es decir, la corriente de
fuga no deberá ser mayor de 1 mA, a la tensión de 220 V. Si estos tramos tienen una

156
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

longitud mayor a 100 m, la corriente de fuga se podrá incrementar en 1 mA, por cada
100 m de longitud o fracción adicional.
Pruebas a efectuarse después de la instalación
Las pruebas a llevarse a cabo, son las siguientes:
• De Continuidad
• De Aislamiento entre cada uno de los conductores activos y tierra.
• De Aislamiento entre fases de los conductores activos.
Estas pruebas se deben ejecutar sólo para los conductores situados entre interruptores,
dispositivos de protección y otros puntos en los cuales el circuito puede ser
interrumpido.
Durante las pruebas, la instalación deberá ser puesta fuera de servicio, desconectando
todos los conductores activos y de tierra.
Las pruebas deberán efectuarse con tensión directa por lo menos igual a la tensión
nominal.
Las pruebas deberán ser efectuadas utilizando un Megómetro de magneto de 500 V
durante un minuto, también podrá emplearse Megómetro digital, ambos de buena
calidad, debidamente contrastados y certificados.
Las pruebas deberán ser realizadas para cada circuito alimentador, así como para cada
circuito derivado, debiéndose obtener valores por encima de los 100 Megaohms.
Los valores mínimos de resistencia de aislamiento, con todos los elementos de los
Tableros, portafusibles, interruptores y dispositivos de seguridad instalados en su sitio,
excepto los artefactos de alumbrado, motores y transformadores, serán los siguientes:
CAPACIDAD DEL CIRCUITO RESISTENCIA (Ω)

15 á 20 A inclusive 1’000,000
21 á 50 A inclusive 250,000
51 á 100 A inclusive 100,000
101 á 200 A inclusive 50,000
201 á 400 A inclusive 25,000
401 á 800 A inclusive 12,000
Después de efectuado la primera prueba y aprobada ésta, se procederá a instalar los
artefactos de alumbrado, aparatos de utilización, motores y transformadores,
ejecutándose una segunda prueba, la que se considerará satisfactoria si se obtiene
resultados que no bajen del 50 % de los valores obtenidos en la primera prueba.

157
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

El fabricante o proveedor garantizará que tanto los materiales como la mano de obra
empleados bajo estas Especificaciones y que los resultados de las pruebas han sido
conformes, cumplen con los requerimientos indicados en esta especificación.
Adicionalmente, certificará su conformidad a reemplazar cualquiera de los materiales
encontrados defectuosos, durante los trabajos de instalación o que falle durante el
normal y apropiado uso.

[Link]. TABLEROS ELECTRICOS

[Link].01. TABLERO GENERAL (TGN)
[Link].02. TABLERO DE DISTRIBUCION (TD)
Generalidades
Esta especificación cubre los requerimientos técnicos para el diseño, detalle,
componentes, fabricación, pruebas y suministro de los Tableros Generales, Tableros
Principales, para el sistema de servicio en Baja Tensión de 220 V., trifásico (tres polos) ó
dos fases (dos polos), 60 Hz., para los del tipo empotrado en la pared para montaje
interior, o adosados, con estructura y caja de fierro galvanizado, con puerta y cerradura,
con barra tripolar e interruptores termomagnéticos automáticos.
Los trabajos incluirán el diseño, detalles, componentes, fabricación, ensamble y pruebas
de los tableros de distribución, completamente ensamblados, cableados, probados y en
fabrica listos para entrar en funcionamiento conforme a esta especificación; así como, el
suministro de planos, datos técnicos y manual de instrucciones de los Tableros
Generales con asistencia técnica durante el protocolo de pruebas en el sitio y puesta en
funcionamiento.
Normas
El suministro deberá cumplir con la edición vigente de las siguientes Normas:
• Código Nacional de Electricidad Utilización (CNE-U).
• Normas Técnicas Peruanas NPT
• International Electrotechnical Commissions (IEC)
• National Electrical Code (NEC).
• National Electric Manufacturers Association (NEMA)
• Institute of Electrical and Electronics Engineers (IEEE).
• American National Standards Institute (ANSI).
• American Society for Testing and Materials (ASTM).
• Standard for Safety UL-845.

158
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Descripción
Serán del tipo mural para empotrar en pared uso interior, fabricado con plancha de
fierro LAF, con protección clase IP-54 a prueba de polvo, goteo y salpicadura de agua,
según Norma IEC 529; será accesible por la parte frontal.
Gabinete Metálico
Serán fabricados con plancha de fierro galvanizado de 1.588 mm (1/16") de espesor
provisto en sus cuatro caras laterales de entradas pre cortadas para recibir las tuberías
en la cantidad que se indica en planos.
Las dimensiones de las cajas serán las recomendadas por el fabricante, debiendo tener
un espacio libre para el alojamiento de los conductores de por lo menos 10 cm en los
cuatro costados, para facilitar el alambrado (peinado) en ángulo recto.
Marco y Tapa
Serán construidos del mismo material que la caja, debiendo estar empernada
interiormente a la misma. El acceso al tablero será frontal mediante puerta de una sola
hoja, del mismo material que el gabinete con bisagra interior al gabinete que permita
abrir la puerta hasta un ángulo de 120°, con cerradura tipo push-on con llave tipo Yale.
Al interior del tablero irá provisto de una tapa “muerta” que cubra los interruptores
dejando libre las manijas de operación pero que permita el cableado sin exponer las
barras y demás partes conductoras.
La tapa o puerta frontal en su parte interior llevará una porta-tarjeta para el “Directorio
de Circuitos”, placa grabada con el esquema unifilar, capacidades, secciones y diámetros
y, en su parte exterior en relieve debe llevar la denominación del Tablero
correspondiente, ejemplo TD1-1.1
Todos los elementos sujetos a las fuerzas electromagnéticas de cortocircuito serán
diseñados para soportar la capacidad de interrupción a 220 VCA que se indican en los
esquemas unifilares, sin sufrir daño alguno.
Acabado
La estructura, paneles y puertas serán sometidos a un tratamiento anticorrosivo de
fosfatizado por inmersión en caliente como base y un acabado interior y exterior con
pintura en polvo del tipo epoxi polyester texturada, aplicado electrostáticamente y
secado al horno a 180°C, color gris claro o beige, resistente a los agentes químicos y
mecánicos. El espesor mínimo de pintura será de 80 micrones
Identificación y señalización
En la parte frontal del tablero se deberá observar las siguientes señalizaciones eléctricas:

159
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

- Identificación (letrero con nombre del tablero), tipo de servicio y área que controla o
protege, en material acrílico.
- Señalización de advertencia general riesgo o peligro: “Riesgo peligro eléctrico” con la
señal de símbolo con texto de acuerdo a la Norma DGE-Símbolos gráficos en
Electricidad, parte III, Señalizaciones de Seguridad.
Barras principales
Las barras serán de cobre electrolítico de alta conductividad, estarán reforzadas para
soportar una corriente máxima de cortocircuito simétrico conforme se indica en los
esquemas unifilares en los planos del proyecto, para servicio de 220 V.
Tendrá una capacidad mínima de 100 A. para el interruptor principal (general) de hasta
50 A.; para los interruptores de mayores amperajes, será igual a 2 veces la capacidad
nominal del interruptor general, en ambos casos las barras deberán ser montadas sobre
una base aislante de buena calidad. En ningún caso la densidad de cada barra podrá ser
menor de 150 A/cm².
El calentamiento de las barras no deberá exceder de 65° C sobre una temperatura
ambiente de 40° C.
Las barras deberán ser capaces de transportar su intensidad nominal en servicio
continuo, considerando una temperatura en el interior del Tablero de 45° C.
Los materiales de los soportes de barras no serán higroscópicos, propagadores de llama,
ni emisores de gases tóxicos corrosivos, debiéndose mantener sus características
durante la vida del equipo.
Los soportes aislantes de las barras deben ser capaces de aislar por si mismas las barras
a plena tensión.
Barra Tierra
En la parte inferior del tablero se deberá instalar una barra para la puesta a tierra, la cual
será de cobre electrolítico de alta conductividad, pintada de color verde, de sección
equivalente al conductor de puesta a Tierra calculado para el alimentador del tablero. La
barra estará sólidamente empernada a la estructura, la cual será conectada al sistema
de puesta a tierra de la instalación, estará provista de suficientes terminales del tipo
para empernar, adecuadas para la conexión del conductor de puesta a tierra externo
para el circuito principal y circuitos secundarios.
Interruptor General
El Interruptor General será del tipo en aire y de ejecución fija, para empernar
“Terminales empernables o atornillables según Norma NTP-IEC 60898 y NEMA,

160
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

termomagnético , de disparo común que permita la desconexión inmediata de todas las

fases del circuito al sobrecargarse o cortocircuitarse una sola línea, en caja moldeada de
material aislante no higroscópico, con cámara apaga chispas de material refractario de
alta resistencia mecánica y térmica, con contactos de aleación de plata endurecida,
altamente resistentes al calor, con terminales con contactos de presión ajustados con
tornillos.
El interruptor en general, tendrá incorporado dispositivo de disparo de característica de
operación de tiempo inverso que permita asegurar la selectividad y coordinación del
sistema de protección, será elemento bimetálico con doble contacto rotativo, de
aleación de plata que aseguren un excelente contacto eléctrico disminuyendo la
posibilidad de picaduras y quemado, complementado con un elemento magnético,
expresamente preparado para soportar un poder de corte según NTP- IEC60898 o
equivalente.
Las características generales serán las siguientes:
Características Generales

Corriente Nominal (A) Según esquema unifilar

Tensión de servicio trifásico 220 V
Tensión de aislamiento 600 V
Capacidad de interrupción simétrica 25KA
cos Ø = 0.8, 220 VCA, mínimo
Rango de protección térmica 80 á100 % de la corriente nominal hasta 400 A
Relé térmico Para regulación
Rango de protección magnética Fija hasta los 160 A
Regulable de 5 á 10 de la corriente nominal
hasta 400 A.
Interruptores Derivados
Los interruptores derivados deberán ser del tipo en aire y de ejecución fija, para
empernar tipo “Terminales empernables o atornillables según NTP- IEC 60898 y NEMA,
220 V., 60 Hz., termomagnético automático sin fusibles, con una capacidad de
interrupción simétrica a 220 VCA conforme se indica en los Esquemas Unifilares, del tipo
de disparo común, que permita la desconexión de todas las fases del circuito al
sobrecargarse o cortocircuitarse una sola línea.

161
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Serán tripolares o bipolares dispuestos para mando local, conforme se indican en los
Esquemas Unifilares en los planos del proyecto.
Los interruptores estarán dispuestos en caja moldeada con cámara apaga chispas de
material aislante no higroscópico, con contactos de aleación de plata endurecida,
altamente resistentes al calor, con terminales con contactos de presión ajustados con
tornillos.
Los interruptores en general, tendrán incorporados dispositivos de disparo de
característica de operación de tiempo inverso, serán elementos bimetálicos con doble
contacto rotativo, contactos de aleación de plata que aseguren un excelente contacto
eléctrico disminuyendo la posibilidad de picaduras y quemado, complementado con un
elemento magnético, expresamente preparado para soportar un poder de corte según
Norma NTP- IEC60898 e.
Los interruptores serán de operación manual por medio de una sola palanca, la que
llevará claramente marcada la corriente nominal en Amperios y las posiciones
Conectado (ON) y Desconectado (OFF).
A un costado de cada interruptor se colocará un rótulo con el número del circuito, según
se detalla en los Esquemas Unifilares en los planos del Proyecto. Las capacidades
nominales de los interruptores se indican en los mismos Esquemas Unifilares.
Dispondrá de un mecanismo de disparo del tipo común, que permita que una sobre
carga o cortocircuito en uno de los polos, abra los otros polos simultáneamente; será de
disparo libre de manera que el interruptor dispare aunque se mantenga la palanca en la
posición de conectado.
La velocidad de apertura y cierre de los contactos debe ser de acción independiente y
será posible cerrarlos manualmente sobre fallas presentes. Estos serán montados en riel
tipo DIN, para facilitar el montaje y desmontaje de los mismos.
Características Generales

Corriente Nominal (A) Según esquema unifilar

Tensión de servicio trifásico 220 V
Tensión de aislamiento, mínimo 600 V
Capacidad de interrupción simétrica 18 KA
a cos. Ø = 0.8 y 220 VCA, mínimo
Interruptores Diferenciales (IDsi) Super Inmunizados

162
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Se utilizarán interruptores diferenciales para protección de las personas contra

contactos indirectos, para o limitar los riesgos de incendio en las instalaciones y para
evitar los efectos destructivos de una fuerte corriente de defecto en los receptores.
Los interruptores diferenciales tendrán un valor igual o superior al ITM asociado y una
sensibilidad de 30 mA.
Serán construidas de acuerdo a las recomendaciones Nema y aprobados por UL ó su
equivalente en norma IEC.
Estos interruptores permitirán la conexión de equipos informáticos, entre PCs,
impresoras, escáneres, proyector multimedia, sin que la operación de los mismos,
originen un disparo intempestivo. Características:
 Tensión nominal : 220 V
 Sensibilidad : 30 mA
 Operación : instantánea
 Capacidad : 2x25A,
 Fijación : riel DIN
Interruptor Horario
Se instalará en la estructura del tablero un Interruptor Horario provisto de un motor
paso a paso de alta precisión, con un dial para rotación de 24 horas, calibración clara con
terminales adecuados uñetas imperdibles, con una reserva mecánica para el caso de
falla de la energía normal, conjuntamente con un contactor tripolar.
Características Generales

Capacidad interruptor Horario 16 A

Capacidad del contactor 20 A
Tensión 220 VAC
Frecuencia 60 Hz
Programación Diaria
Regulación mínima 15 minutos
Reserva mecánica 72 horas mínimo
Contactor Electromagnético
De tipo magnético en caja de material aislante con las siguientes características:
Características Generales

Tipo Bipolar, 2NA

Corriente 25A

163
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Categoría de utilización según IEC AC-7a

Tensión de Mando 230 /240 VAC
Tensión contactos de fuerza 250 V (2 Polos)
Frecuencia de la Bobina 60 Hz.
Salida de fuerza 25 A.

[Link]. INSTALACION DE SISTEMA PUESTA A TIERRA

[Link].01. POZO PUESTA A TIERRA < A 15.0 OHMS
Generalidades
Esta especificación cubre los requerimientos técnicos para el suministro de los
materiales necesarios que permita la instalación y pruebas de los Sistemas de Puesta a
Tierra para protección de masas.
Los trabajos incluirán el suministro de los materiales necesarios para la instalación de los
mismos y las pruebas correspondientes de los Sistema.
El suministro de las instrucciones para la correcta instalación y manual de
mantenimiento. La asistencia técnica durante las pruebas en sitio y puesta en servicio de
los sistemas.
Materiales:
- Cemento conductivo (Thor gel)
- Tierra cernida
- Tubo PVC
- Cable de cobre desnudo
- Varilla de cobre ¾”
- Conector de barra ¾”
- Bentonita
- Marco y tapa de concreto
Normas
El suministro deberá cumplir con la edición vigente, de las siguientes Normas:
 Código Nacional de Electricidad Utilización.
 Norma Técnica Peruana - NTP.
 International Electrotechnical Commissions (IEC).
 National Electrical Code (NEC).
 National Electric Manufacturers Association (NEMA)

164
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

 Institute of Electrical and Electronics Engineers (IEEE).

 American National Standards Institute (ANSI).
 American Society for Testing and Materials (ASTM).
 Standard for Safety UL-845.
Características
El suministro de los materiales para conformar los sistemas de puesta a tierra deberá
cumplir con la Norma NTP 370.053
Electrodo
Para el electrodo debe tenerse en cuenta la Norma NTP 370.056, será una varilla de
Cobre electrolítico al 99.90 % de pureza, ¾” de diámetro por 2.40 m de longitud, que
deberá ser instalado en la parte central del pozo y, en su parte superior se instalará el
conductor de puesta a Tierra calculado.
Conexionado
Para hacer la conexión del conductor de tierra al electrodo y entre los conductores del
sistema solo se utilizará conector de bronce tipo perno partido.
Conductor de puesta a tierra
El conductor de puesta a tierra será de cobre electrolítico al 99.90 % de pureza, temple
suave, del tipo desnudo de alta resistencia a la corrosión química y de conformación
cableado concéntrico, el que será instalado directamente enterrado, desde el pozo
hasta la subida al tablero general o principales o equipo que así lo requieran,
entubándose solo en los tramos con pisos para las respectivas subidas.
Se considera que la resistividad medida del terreno, es buena.
Caja y Tapa
El pozo tendrá una caja de registro con su respectiva tapa construida de concreto, tal
como se indica en los planos del proyecto.
Resistencia del Sistema de Puesta a Tierra
Se considera que la resistividad medida del terreno, es buena, en consecuencia, la
resistencia del sistema de puesta a tierra para protección, conformado por el Electrodo
vertical, más el conductor de puesta tierra directamente enterrado, deberá ser igual o
menor á 15 Ohmios.
En el caso que no se obtenga el valor antes indicado, deberá complementarse con
tratamiento electroquímico del terreno y de ser necesario adicionar tantos otros pozos
de tierra como sea necesario, interconectados en forma paralela mediante conductor de

165
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

las mismas características que los anteriormente mencionados, pero separados en 5

metros de distancia.
Método de Medición
Unidad
Forma de Pago
La cantidad determinada según el método de medición, será pagada al precio del
contrato, y dicho pago constituirá compensación total por el costo de material, equipo,
mano de obra e imprevistos necesarios para completar la partida.

[Link]. ARTEFACTOS
[Link].01. ARTEFACTO FLUORESCENTE ADOSADO AL TECHO Ó PARED, CON 2
LUMINARIAS DE 36 W CADA UNA
[Link].02. ARTEFACTO TIPO SPOT LIGHT ADOSADO AL TECHO Ó PARED, CON 1
FOCO DE 20 W
Descripción
Las especificaciones de los artefactos de alumbrado estarán de acuerdo al decreto
supremo Nº 034-2008-EM.
Todos los artefactos de alumbrado y equipos a ser suministrados deberán ser nuevos y
de la mejor calidad y apariencia. Deberán ser aprobados por los inspectores de la obra
Arquitecto Proyectista, previa presentación de muestras antes de la orden de
fabricación.
Cualquier dificultad proveniente del no cumplimiento de este requisito será
responsabilidad total del contratista.
Las especificaciones de los artefactos a emplear están descritas de acuerdo al
proveedor.
- ARTEFACTO FLUORESCENTE ADOSADO AL TECHO Ó PARED, CON 2 LUMINARIAS DE
36 W CADA UNA

166
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

- ARTEFACTO TIPO SPOT LIGHT ADOSADO AL TECHO Ó PARED, CON 1 FOCO DE 20 W

167
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Método de Medición
La unidad (und)
Forma de Pago
La cantidad determinada según el método de medición, será pagada al precio del
contrato, y dicho pago constituirá compensación total por el costo de material, equipo,
mano de obra e imprevistos necesarios para completar la partida.
[Link].03. TRANSMISOR DE FLUJO ADOSADO A PARED
Descripción

168
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Esta partida se refiere al suministro e instalación de un transmisor de flujo adosado a la

pared.
Método de Medición
La unidad (und)
Forma de Pago
La cantidad determinada según el método de medición, será pagada al precio del
contrato, y dicho pago constituirá compensación total por el costo de material, equipo,
mano de obra e imprevistos necesarios para completar la partida.

02.02.06. EQUIPAMIENTO HIDRAULICO

[Link]. EQUIPAMIENTO
[Link].01. EQUIPO DE BOMBEO SUMERGIBLE VERTICAL DE POZO PROFUNDO
Q=6.20LPS, 15HP, 380V
Descripción
Esta partida se refiere al suministro e instalación de un Equipo de Bombeo tipo turbina
vertical de pozo profundo Q=6.20LPS, 15HP, 380V.
Los equipos de bombeos a suministrarse en el presente proyecto cumplirán con los
requerimientos mínimos de la caseta, garantizado su funcionamiento interrumpido,
durante el tiempo calculado para su operación.
- Equipos de bombeo para pozos:
Para todos los equipos de bombeo la capacidad de los motores y las instalaciones
eléctricas deberán estar de acuerdo con las potencias y rendimientos de las bombas
suministradas conforme a los requerimientos especificados de caudales, eficiencias,
alturas dinámicas y las variaciones de los niveles dinámicos de la fuente hídrica, debido a
los regímenes de operación, sean estacionales u horarios, de las diferentes estaciones de
bombeo y rebombeo.
El proyecto contempla como parte del alcance, el suministro e instalación los equipos
completos para las estaciones de bombeo; de manera que suministrara así mismo los
planos de distribución de los elementos que conforman los equipos de bombeo
adaptándose a las dimensiones previstas en los ambientes de cada una de las estaciones
de bombeo mostradas en los planos.
Necesariamente, antes de ordenar la fabricación y/o adquisición de los equipos de
bombeo, se presentará para la aprobación del SUPERVISOR, las curvas de las
características de las bombas seleccionadas con toda la información técnica, así como las

169
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

dimensiones de las bombas, motores y equipos conexos para las condiciones

especificadas.
Así se tiene que, para las estaciones de bombeo desde los pozos, las bombas serán del tipo
turbina vertical con el motor en superficie y con el eje lubricado por agua; las estaciones
de rebombeo, las bombas serán de tipo turbina vertical.
BOMBA TURBINA VERTICAL DE EJE HUECO LUBRICADO POR AGUA
La bomba turbina vertical de eje hueco, lubricado por agua, será empleada de manera
generalizada en el presente proyecto y constara de un ensamble conformado por el
cuerpo de bomba, que es el conjunto de tazones e impulsores o rodetes que se sumergen
en el líquido a bombear, cuyo elemento rotatorio es accionado desde la superficie por un
motor eléctrico de eje hueco, al que está conectado un eje de acero denominado eje de
transmisión.
El líquido impulsado para la bomba se conduce hasta la superficie por un tubo de acero
llamado columna de la bomba. En el extremo profundo de la columna se instala
firmemente ensamblado el cuerpo de la bomba. En el extremo superior de la columna se
dispone de un elemento de anclaje denominado linterna o cabezal de descarga, que tiene
dos funciones: como orientador del flujo que llega bombeado a la superficie y como
suporte rígido para anclar la columna a la cual se suma en su recorrido el eje de
transmisión, sirviendo ambos para soportar y hacer girar el cuerpo de bomba. En la parte
superior de la linterna se ensambla el motor eléctrico para accionar ele eje de transmisión.
INFORMACION TECNICA COMPLEMENTARIA
En los anexos relativos al presente documento se consigna la información técnica
alcanzada por proveedores, indicando los siguiente:
- Las especificaciones técnicas y características de diseño, construcción y el tipo de
material de todos los componentes del equipo de bombeo.
- Las curvas características certificadas de las bombas a suministrar (caudal vs. presion,
eficiencia, potencia al freno y NPSH), las cuales serán aprobadas por el SUPERVISOR y
SEDAPAL.
- Entre las características se debe considerar: marca, modelo, potencia, velocidad,
ciclaje, dimensiones, altura dinámica total, etc.
CONDICIONES DE OPERACIÓN REQUERIDAS
La selección del equipo de bombeo dependerá de las siguientes condiciones:
Condiciones de operación:
- Altura dinámica total del bombeo (HDT).

170
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

- Caudal requerido (Q).

Condiciones técnicas:
- La elongación de la columna del eje de transmisión a válvula cerrada (caudal cero) no
será mayor al 60% de la luz axial máxima de regulación del cuerpo de impulsores.
- El diámetro del eje de la columna de bombeo, como mínimo debe ser 30mm (13/16”).
EFICIENCIAS MINIMAS EN RELACION AL CAUDAL (Q):
Las eficiencias mínimas de la bomba deberán ser según los siguientes rangos:
- 76% para Q de 10 a 19 l/s
- 77% para Q de 20 a 34 l/s
- 80% para Q de 35 a 74 l/s
- 81% para Q de 75 a 99 l/s
- 82% para Q de 100 a 150 l/s
1. Condiciones adicionales de operación
- Las pérdidas de descarga en la columna no excederán del orden del 5% de la longitud
de la misma. La velocidad del flujo de agua en la columna no será menor de 1.2m/s.
- Para los pozos profundos, la longitud de la columna de la bomba se considerara desde
el borde del tazón superior de descarga hasta la brida superior del tubo de la columna
en el punto más próxima a la linterna.
- La variación máxima en el comportamiento operativo de la bomba, no será mayor al
5% de las condiciones solicitadas.
- No se aceptara que el punto de trabajo de la bomba este ubicado a la izquierda de la
máxima eficiencia de la curva características de la bomba seleccionada. Esta condición
se debe a la disminución progresiva del caudal de los pozos y el aumento de la altura
dinámica, que se producirá por efecto del descanso del nivel de la napa freática.
COMPOSICION DEL EQUIPO
a) TUBERIA Y CANASTILLA DE SUCCION
La tubería de succión será de tubo SCH – 40 sin costura, de 3m (10´) de longitud
roscada en los extremos para ser acoplada con el tazón de succión por un extremo y a
la canastilla por el otro extremo. La canastilla deberá ser tronco cónica, con un área de
ingreso igual l cuatro (04) veces el área del tubo de succión, la abertura total máxima
será de 75% del área del pasaje de los impulsores y tazones.
Materiales de construcción:
- Tubo de succión: Acero ASTM A 53 Gr. A
- Canastilla: Acero ASTM A 53 Gr. A galvanizado.

171
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

b) CUERPO DE BOMBA
Tazones
Serán de tres tipos: el de succión, los intermedios y el de descarga.
El tazón de succión y el intermedio, deberán permitir incluir un anillo de desgaste el
cual puede ser restituido para recuperar la eficiencia.
En el tazón de descarga deberá ir una bocina especial que anulará el sistema de
drenaje.
En los cubos de los tazones irán alojadas bocinas de bronce y/o jebe, cuyas
dimensiones serán no menores a 1.5 diámetro del eje.}
El tazón de succión en su parte inferior será roscado, para poder acoplarse con el tubo
de succión; lo mismo que el tazón de descarga será roscada en su extremo superior,
para poder acoplarse con las columnas exteriores e interiores, siendo su cubo
reforzado con almas.
Los tazones deben estar libres de porosidad y cualquier otro defecto de fabricación.
Material de construcción:
- Los tazones: Fo. Fdo. Gris ASTM 48 CL 30B u otro similar o mejorado.
- Las bocinas: Bronce al silicio ASTM B584-872, SAE 660, ASTM C89835 y/o Neoprene.
- El eje de la bomba será de acero inoxidable AISI 416 o de características superiores en
calidad debidamente torneado y rectificado.
- Los pernos que unen los tazones serán de acero inoxidable AISI 316 o superior.
Impulsores
Serán cerrados y balanceados estáticamente. Fijados al eje por medio de cuñas conicas
de acero inoxidable AISI 416 o superior.
Su regulación axial se hará con una tuerca roscada en el eje ubicado en la parte
superior del motor.
Los impulsores cerrados deberán permitir un anillo de desgaste cambiable.
Material de construcción:
- Los impulsores serán de bronce ASTM B 146 o de un material que ofrezca mayor
resistencia al desgaste.
Columna lubricada por agua
Columna exterior (tubos)
Construida por tubos sin costura SCH-40, ASTM A-53 de 3m (10´) de longitud incluido
el retenedor porta cojinete y de 1.50m (5´) solamente en la primera y última sección si
el diseño lo exige.

172
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Los tubos serán roscados en ambos extremos con no menos de 8 hilos/pulgada y sus
caras transversales paralelas, para asegurar un alineamiento y ajuste correcto.
Los tubos se conectarán con uniones fabricadas con tubos sin costura SCH – 40, estos
últimos serán lo suficientemente largas para permitir el alojamiento entre tramos, de
los retenedores porta cojinetes y el roscado de por lo menos de 50mm (2”) de tubo de
columna.
Material de construcción:
- Los tubos: Acero ASTM A 53 Gr. A
- Uniones: Acero al carbono AISI C – 1045.
Elementos estabilizadores (arañas porta cojinetes)
Diseñadas para el servicio de bombas turbina vertical de ejes lubricados por agua.
Conjunto retenedor de cojinete que mantiene un alineamiento vertical del eje, se
coloca en cada unión de columna, ubicadas entre las columnas exteriores e interiores
con una tolerancia de ajuste aceptada por el fabricante.
Ubicadas entre las columnas exteriores y ejes, los elementos de sujeción que serán
roscados al acople de la columna exterior o lisas y el espesor de aro roscado que será
de ¾” debe tener como mínimo 03 puntos de contacto con la columna exterior. Se
colocarán en intervalos de no menos de 3m (10´).
Material de construcción:
- Serán de Bronce ASTM B 145.
- Para cojinetes del eje: Neoprene o material sintético similar o superior acanalado
longitudinal o helicoidalmente.
Columna interior (ejes de línea)
Tendrá 3m (10´) de longitud exceptuando el eje cabezal, cuya longitud depende de
diseños particulares de cada fabricante. Serán roscados, en los extremos, para que
tienda a ajustarse durante el trabajo y cuando estén unidos entre si a través de
acoples.
Tendrán en cojinete embocinado o ametalado de acero AISI – 416 en la parte en la que
rota el elemento fijo de neoprene del elemento estabilizador.
Estarán unidas por acoples, con factor de seguridad no menos de 1.5 veces mayor al
eje.
Su diámetro será tal que su elongación máxima durante el trabajo, permita un rango
de regulación de los impulsores.
Material de construcción:

173
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

- Para el eje superior o eje cabezal: Acero inoxidable AISI 416 o superior.
- Para el eje de transmisión: Acero al carbono AISI C-1045 con manguitos de eje de
acero inoxidable AISI 416 u otro de superior calidad.
Linterna o cabezal de descarga
Sirve como base del motor, de soporte de la columna y de la bomba sobre el nivel de
descarga y tiene incorporado un codo de descarga y con sus respectivas bridas.
La superficie inferior y superior, debe ser maquinada y con acabado liso perfectamente
paralelos. La base inferior llevara una empaquetadura y junta, para una placa de
asiento que puede ser cimentada y empernada a la base de concreto.
La brida de descarga de la linterna será diseñada para recibir una tubería con brida
estándar ASA.
Debe poseer bridas en la succión y en la descarga, asimismo bridas de empalme para
ser roscada con la columna de la bomba y la tubería del árbol de descarga. Todas las
uniones bridadas llevaran empaquetaduras.
Debe tener por lo menos dos pitones u orejas dispuestas diametralmente, que
permitan izarlo.
La caja estopera tendrá un conjunto de regulación y ajuste; debe incluir un sistema de
engrase de ajuste manual (grasera de copa) y una estructura integral que asegure su
propia lubricación; además una bocina de bronce ranurada larga, con el doble fin de
buje estrangulador y cojinete del eje.
Incluye un sistema completo de lubricación que asegura un adecuado y continuo
suministro de agua (libre de impurezas), para lubricar las bocinas de la columna antes
de poner en operación el equipo. Estará constituido por una línea desde la salida de la
válvula check (del árbol de descarga) hasta la toma de lubricación de la linterna.
Material de construcción:
- Linterna con bridas de empalme: Fierro fundido gris ASTM A – 48, clase 30 o tipo
Mechanite u otro material similar.
- Bocina estopera: Bronce SAE 660.
Sistema de pre - lubricación
El sistema de pre – lubricación se implementará en los pozos del proyecto. Es un
sistema completo de pre – lubricación que asegura un adecuado suministro de agua
limpia a las bocinas de la columna de ejes, para su lubricación unos minutos antes que
entre en operación la bomba.

174
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

El sistema debe asegurar que el motor eléctrico vertical no pueda arrancar antes que
todos los cojinetes se hayan humedecido y se detenga si el suministro de agua
lubricante falla en el transcurso del funcionamiento. El agua lubricante se filtra, para
prevenir el ingreso de partículas suspendidas a los cojinetes.
Control de parada y arranque de bombas
Independientemente del tipo de equipo de bombeo, las bombas en cada sistema
arrancarán automáticamente y las paradas también serán en forma automática, de
acuerdo al nivel de arranque y nivel de parada preestablecido en el respectivo
reservorio al que abastece.
Los controles de nivel de los reservorios de succión deberán ser enclavados con el
comando de arranque de las bombas. Si el nivel del agua en estos disminuye por
debajo del punto de parada, el bombeo debe detenerse y la condición será mostrada
mediante una señal en el tablero de control.
El bombeo debe ser lo mas continuo posible para que sus componentes sean usados
convenientemente el máximo tiempo, obedeciendo el criterio de servicio público, con
lo que se propiciara mayor vida útil a los equipos.

175
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Método de Medición
La medición será por unidad de bomba instalada (Und), de acuerdo a lo especificado en
el presente documento y lo que indican los planos.
Forma de Pago

176
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

La cantidad determinada según el método de medición, será pagada al precio del

contrato, y dicho pago constituirá compensación total por el costo de material, equipo,
mano de obra e imprevistos necesarios para completar la partida.
[Link].02. TRANSFORMADOR SECO DE 3KVA-380/220V-1Ø 60HZ
Descripción
Esta partida se refiere al suministro e instalación de un Transformador Seco de 3KVA-
380/220V-1Ø 60HZ
TRANSFORMADOR SECO:
Un transformador seco es aquel que no precisa de ningún líquido para refrigerarse de
forma natural.
Los transformadores secos son especialmente indicados para su instalación en:
- Interior, gracias a su autoextinguibilidad
Método de Medición
La unidad (und)
Forma de Pago
La cantidad determinada según el método de medición, será pagada al precio del
contrato, y dicho pago constituirá compensación total por el costo de material, equipo,
mano de obra e imprevistos necesarios para completar la partida.
[Link].03. BOMBA BOOSTER 1 HP
Descripción

Esta partida se refiere al suministro e instalación de una bomba booster 1HP

Método de Medición

La unidad (und)

Forma de Pago

La cantidad determinada según el método de medición, será pagada al precio del

contrato, y dicho pago constituirá compensación total por el costo de material, equipo,
mano de obra e imprevistos necesarios para completar la partida.

[Link]. SALA DE POZO

[Link].01. TUBERÍA DE ACERO SCH- 40 P/EQUIPAMIENTO DN 100MM INCL. 1%
DESP
Características

177
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Estas especificaciones definen los requerimientos para las tuberías enterradas y/o
expuestas de acero Schedule – 40, válvulas, accesorios y demás partes relacionadas,
destinadas a la conducción y distribución de agua potable.
CALIDAD DE LOS MATERIALES
LOS MATERIALES DEBERAN DE CUMPLIR ESTAS NORMAS:
A. Reglamento Nacional de Construcciones (RNC), Anexo II: “Normas y Requisitos para los
Proyectos de Agua Potable y Alcantarillado destinados a Localidades Urbanas”, Capitulo
3-II-III, y 3-II-IV.
B. Norma ISO 2531-1991 “Tubos, racores y accesorios de fundición dúctil para
canalizaciones por presión”.
C. Norma ISO 4633-1996 “Juntas herméticas de caucho, anillos de juntas para tuberías de
suministro de agua, desagüe y alcantarillado – Especificaciones de materiales”
D. Norma ISO 4179-1985 “Tubo de fundicion ductil para canalizaciones con o sin presión –
revestimiento interno con mortero de cemento centrifugados prescripciones generales”
E. Norma ISO 7259 “Válvulas de fundición de hierro dúctil”
F. Norma ISO 4422 “Tuberías de cloruro de polivinilo (PVC) de agua potable”
G. Norma ISO 4435 “Tuberias de cloruro de polivinilo (PVC) de alcantarillado”.
H. Normas internacionales ISO 8180-1985 “Proteccion en obra por mangas de polietileno”
I. Norma técnica Peruana INDECOPI N° 399.002 “Tubos de policloruro de vinilo rigido
(PVC)”.
J. Norma ASTM A 53 “Tuberia de acero Schedule sin costura”
K. Especificaciones de SEDAPAL.
L. Tuberías y conexiones de acero.
M. Normas ASTM A-53 Grado B Tubos sin costura o con costura soldado por resistencia
eléctrica (ERW).
N. Normas ASTM A-106 Tubo sin costura.
O. Normas ASTM A-120 Tubos sin costura o con costura soldado por resistencia eléctrica
(ERW).
La tubería soldada tendrá un factor de eficiencia de costura e=1.00
Para las dimensiones de los accesorios de acero NTP 350.111.2001
En tubería de acero al carbono “nuevas”, el tratamiento y pintado exterior de las
mismas en fabrica debe de cumplir con:
- Limpieza al metal blanco con abrasivo a presión según norma SSPC-SSPS con una
rigurosidad de espesor 37.50 micras (1.5 mils).

178
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

- Primera capa: base con pintura de resinas epoxi poliamida con polvo de zinc metálico de
espesor 50 micras mínimo (2 mils).
- Para tuberías enterradas, dos capas de pintura a base de alquitrán de hulla y resina
poliamida de espesor 200 micras cada una (8 mils por capa).
En tuberías de acero al carbono existente, el tratamiento y pintado exterior de la misma
en obra deberá cumplir con la agencia:
- Remoción de pintura antigua, limpieza manual mecánica según norma SSPC-SP-3 con
una preparación de superficie con lija N°80.
- Primera capa base de pintura a base de resinas epoxi amina de espesor 100 micras (4
mils).
- Para tuberias en casetas o expuestas, dos capas de pintura a base de resinas epoxi
amina de espesor 100 micras por cada capa (4 mils por capa).
Para tuberias enterradas, dos capas de pintura a base de alquitran de hulla y resinas
poliamina de espesor 200 micras por cada capa (8 mils por capa).
En accesorios de acero al carbono “nuevos”, el tratamiento y pintado exterior del mismo
en fabrica deberá cumplir con:
- Tratamiento de recubrimiento de zinc (galvanizado por inmersión en caliente) conforme
a la norma ASTM A 123 – 84.
- Primera capa de tratamiento de acondicionador de superficie galvanizada con pintura a
base de resina vinílica (wash primer) de espesor 25 micras (1 mils).
- Para accesorios enterrados, dos capas de pintura a base de alquitran de hulla y resina
poliamida de espesor 200 micras por cada capa (8 mils por capa).
Unidad de Medida
La unidad de medición es por metro de tubería instalada (m).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.
[Link].02. TUBERÍA DE ACERO SCH- 40 P/EQUIPAMIENTO DN 65MM INCL. 1%
DESP
Igual que el ítems [Link].01
[Link].03. TUBERIA PVC CLASE 10 DN 50mm
Descripción

179
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

La instalación de tuberías será de policloruro de vinilo (PVC) y de acuerdo a las presiones

que se necesita según diseño. Las tuberías PVC se ajustarán a las Normas Oficiales N°
339.002 ITINTEC.
Las líneas de agua potable, serán instaladas con los diámetros indicados en los planos,
cualquier cambio deberá ser aprobado específicamente por la Supervisión.
Las presentes Especificaciones Técnicas corresponden al Suministro e Instalación y
Puesta en Servicios de Tuberías y Accesorios de PVC "POLICLORURO DE VINILO" de
acuerdo a la Norma Técnica Nacional ISO 4422 que reemplaza a la Norma ITINTEC
No.399.002 para la conducción de Fluidos a Presión - Clase Pesada SAP (Standard
Americano Pesado)
De acuerdo a las Normas ISO 4422, la tubería se clasifica en series, las cuales están en
función a las presiones de trabajo máxima continuas a la temperatura de 20 C.

El material deberá ser llevado a almacén y no podrá ser utilizado hasta que el Ing.
Supervisor así lo autorice después de haber evaluado todas las tuberías.
Las tuberías serán correctamente almacenadas adecuadamente en una superficie plana
que no afecte a la campana de la tubería. El manejo de la tubería será muy cuidadoso,
debiendo tenerse cuidado en no arrojarla, ya que esto podría deteriorar la tubería.
Modo de ejecución de la partida
La Red de Tubería PVC debe ser colocada en línea recta llevando una mínima pendiente,
evitando que sea instalada siguiendo la topografía del terreno si éste es accidentado o
variable.
La tubería debe ser instalada teniendo en cuenta el sentido del flujo del agua, debiendo
ser siempre la campana opuesta al sentido de circulación del agua.
Después de cada jornada de trabajo de entubado, de acuerdo al clima es necesario
proteger la tubería de los rayos del sol y golpes o desmoronamiento de taludes de la
zanja, debiendo cuidar esto con una sobrecama de arena gruesa o material
seleccionado, dejan do libres solo las uniones de la tubería.

180
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Para el caso de instalación de tubería con unión rígida deberá seguirse las siguientes
recomendaciones:
 Antes de iniciar el entubamiento se debe trabajar cuidadosamente la espiga y
campanas de los tubos a empalmar formando un chaflán externo a la espiga y
un chaflán interno a la campana.
 Limpiar cuidadosamente ambas superficies de contacto (usando gasolina,
thinner o ron de quemar). Medir exactamente la longitud de la campana,
marcándola luego en la espiga correspondiente.
 Limar en sentido circular cuidadosamente las superficies de contacto y distribuir
sin excesos la cantidad necesaria de pegamento PVC en ambas superficies de
contacto tanto en la espiga del tubo como en el interior de la campana y con
ayuda de una brocha pequeña.
 Después de la aplicación del pegamento introdúzcase el tubo en la campana con
un movimiento rectilíneo, asegurando que la inserción de la espiga sea igual a la
longitud de la campana.
 No gire el tubo introducido, pues podría romperse la continuidad de la película
del pegamento aplicado previamente.} Efectuar el empalme introduciendo la
espiga hasta a la distancia marcada y darle 1/4 de vuelta para mejor distribución
del pegamento.
 Las unidades pegadas no deben moverse durante un tiempo mínimo de cinco
minutos, a este tiempo debe moverse con cuidado ya que la unión realizada
alcanzará su máxima resistencia después de 24 horas.
Para tubos de unión flexible, se debe de tener en cuenta los siguientes pasos durante la
instalación de los mismos.
 Verificar la presencia del chaflán en la espiga del tubo a instalar, y marque sobre
ella la longitud a introducir. Limpie cuidadosamente el interior de la campana y
el anillo de caucho de espiga del tubo a instalar.
 A continuación, el instalador presenta o ajusta el tubo cuidando que el chaflán
quede insertado en el anillo, mientras que otro operario procede a empujar el
tubo hasta el fondo, retirándolo luego 1 cm.
 Esta operación puede efectuarse con ayuda de una barreta y un taco de madera
para facilitar la instalación.
Materiales
 Tubería PVC UF SN2 DN160mm

181
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

 Anillo jebe p/tuber. PVC DN160mm

Medición
La unidad de medida será en metros (m).
Base de pago
La partida descrita será pagada de acuerdo al precio unitario indicado en el presupuesto
de la presente obra. Entendiéndose que dicho pago constituirá la compensación total
por el coste de la mano de obra, materiales, equipos e improvistos necesarios para
completar este ítem.
[Link].04. ACCESORIOS DEL SISTEMA HIDRAULICO DE POZOS
Descripción
Esta partida se refiere al suministro e instalación de los accesorios correspondientes al
sistema hidráulico para el pozo profundo a proyectar.
- CODO PVC DN 50mm x 90° C-10 ROSCADO
- TEE DE HD BB DN 100mm X 65mm
- TEE DE HD BB DN 65mm X 65mm
- TRANSICION BRIDA CAMPANA HD DN 100mm
- TRANSICION BRIDA CAMPANA HD DN 50mm
- YEE DE HD BB DN 100mm. PN16
- CODO DE F°G° DN 25mm X 90°, ROSCADO
- CODO 90° HD BB DN 65mm
- CODO 45° HD BB DN 100mm PN16
- CODO DESCARGA Y SOPORTE ELECTROBOMBA DE 90°x100mm - ACERO P/SOLDAR - BB
- PERNO HEXAGONAL P/BRIDA DE 8" [Link]
- PERNO HEXAGONAL PARA UNIR BRIDAS DN 100mm INC. TUERCAS
- PERNO HEXAGONAL PARA UNIR BRIDAS DN 50mm INC. TUERCAS
- PERNO HEXAGONAL PARA UNIR BRIDAS DN 65mm INC. TUERCAS
- DERIVACIÓN DN50mm, Ld=0.49m Y CUPLA SOLDADA D=1/2"
- NIPLE F°G° DN 25mm, L=300mm
- NIPLE F°G° DN 25mm, L=500mm
- UNION FLEXIBLE TIPO DRESSER HD DN 100mm
- UNION FLEXIBLE TIPO DRESSER HD DN 65mm
- REDUCCION CONCENTRICA HD BB 100 A 50mm
- BRIDA DE ANCLAJE PARA TUBERIA DN 100MM
- BRIDA DE ACERO PARA SOLDAR Y EMPERNAR, DN 100mm

182
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

- BRIDA DE ACERO PARA SOLDAR Y EMPERNAR, DN 65mm

- BRIDA DE ANCLAJE PARA TUBERIA DN 65MM
- VALVULA ANTICIPADORA DE ONDA BB HD DN 65mm
- EMPAQUETADURA DE EPDM DN 100MM
- EMPAQUETADURA DE EPDM DN 50MM
- EMPAQUETADURA DE EPDM DN 65MM
- VALVULA DE AIRE TRIPLE EFECTO DE F.F. BRIDADA DN 50MM
- VALVULA DE RETENCION DE CIERRE RAPIDO HD, BB, DN 100mm
- VALVULA BOLA PVC CLASE 10, DN 25mm
- VALVULA DE CONTROL DE BOMBA PARA POZO PROFUNDO BB, DN 65mm
- VALVULA COMPUERTA B.B HD DN 100mm PN 16
- VALVULA COMPUERTA B.B HD DN 50mm
- VALVULA COMPUERTA B.B HD DN 65mm PN 16
- CAÑO PARA TOMA DE MUESTRAS CALIDAD DE AGUA %%C1/2", ACERO INOX.
- MEDIDOR DE CAUDAL ELECTROMAGNETICOHD, BB DN 100mm PN16
- BATERIA DE MEDICION DE PRESION
- BATERIA DE MEDICION DE PRESION CON PRESOSTATO CON RANGO DE 0-25BAR
Medición
La unidad de medida será en global (glb).
Base de pago
La partida descrita será pagada de acuerdo al precio unitario indicado en el presupuesto
de la presente obra. Entendiéndose que dicho pago constituirá la compensación total
por el coste de la mano de obra, materiales, equipos e improvistos necesarios para
completar este ítem.
[Link].05. MONTAJE DE EQUIPO E [Link] EN POZO
Descripción
Esta partida se refiere al montaje de equipo de instalaciones hidráulicas en el pozo
proyectado.
Medición
La unidad de medida será en und (und).
Base de pago
La partida descrita será pagada de acuerdo al precio unitario indicado en el presupuesto
de la presente obra. Entendiéndose que dicho pago constituirá la compensación total

183
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

por el coste de la mano de obra, materiales, equipos e improvistos necesarios para

completar este ítem.
[Link]. SALA DE CLORACION
[Link].01. BALON CON CARGA DE CLORO GAS 68 KG
Descripción
Esta partida se refiere al suministro e instalación de los accesorios correspondientes al
balón con carga de cloro gas 68kg para la sala de cloración a proyectar.
- 1 balanza mecánica de plataforma, capacidad 500kgrs, graduación mínima 200g,
con su pilote y juego de pesas. Estructura de acero al carbono y fierro fundido.
- 2 cilindro para cloro, capacidad 150lbs (68kgr), capacidad volumétrica aprox. 54
litros, presión de prueba 800 psig , con su válvula de ¾” para CL2.
- 2 carga completa de cloro.

Medición
La unidad de medida será en und (und).
Base de pago
La partida descrita será pagada de acuerdo al precio unitario indicado en el presupuesto
de la presente obra. Entendiéndose que dicho pago constituirá la compensación total
por el coste de la mano de obra, materiales, equipos e improvistos necesarios para
completar este ítem.
[Link].02. SISTEMA DE CLORACION INC. ACCESORIOS
Descripción
Esta partida se refiere al suministro e instalación de los accesorios correspondientes al
sistema hidráulico del sistema de cloracion en el pozo proyectado.
- ABRAZADERA F°G° DN 25mm
- CODO DE F°G° 1/2"
- CODO DE F°G° DN 25mm X 90°, ROSCADO
- SENSOR TRANSDUCTOR
- NIPLE F°G° DN 25mm, L=300mm
- NIPLE F°G° DN 25mm, L=500mm
- NIPLE F°G° Ø1/2"
- TEE DE F°G° Ø1"
- TEE DE F°G° Ø1/2"
- UNION UNIVERSAL DE F°G° DN 25mm

184
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

- REDUCCION DE F°G° Ø 1" A Ø1/2"

- VALVULA BOLA PVC CLASE 10, DN 25mm
- VALVULA BOLA F°G° Ø1/2"
- VALVULA COMPUERTA F°G° Ø 1/2"
- MANGUERA FLEXIBLE DE POLIETILENO DN 9.5mm
- MANGUERA DE POLIETILENO DN 25mm
- MANOMETRO DE DOBLE LECTURA RANGO 0-300 PSI
- DIFUSOR POROSO DE KINAR PARA SOLUCION DE CLORO
- FILTRO "Y" DE BRONCE DN 25mm
- INYECTOR ESTANDAR DN 25mm
- ROTAMETRO RANGO DE 20 A 1

Medición
La unidad de medida será en global (glb).
Base de pago
La partida descrita será pagada de acuerdo al precio unitario indicado en el presupuesto
de la presente obra. Entendiéndose que dicho pago constituirá la compensación total
por el coste de la mano de obra, materiales, equipos e improvistos necesarios para
completar este ítem.
[Link].03. INSTALACION DE EQUIPO DE CLORACION
Descripción
Esta partida se refiere a la instalación de todos los accesorios y equipos requeridos para
el sistema de cloración.
- Mascara antigua cloro cubre cara completa, careta panorámica, con canister
para gases tóxicos como CL2, amoniaco.
- Accesorios de instalación estándar.
- Comparador colorimétrico, tipo Midget portátil, reactivo DPD en polvo, escala
1.1-3.0 ppm para determinación de cloro.
Medición
La unidad de medida será en und (und).
Base de pago
La partida descrita será pagada de acuerdo al precio unitario indicado en el presupuesto
de la presente obra. Entendiéndose que dicho pago constituirá la compensación total

185
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

por el coste de la mano de obra, materiales, equipos e improvistos necesarios para

completar este ítem.

03. LINEA DE IMPULSION TUB. PVC C-10 DN 110MM

03.01. MOVIMIENTO DE TIERRAS
03.01.01. TRAZO NIVELES Y REPLANTEO DURANTE LA OBRA
DESCRIPCION:
Este trabajo consiste en materializar sobre el terreno, en determinación precisa, las medidas
y ubicación de todos los elementos que existan en los planos, sus niveles y alineamientos, así
como definir sus linderos y establecer marcas y señales fijas de referencia.
Procedimiento
El Contratista procederá al replanteo general del proyecto con estación total, para lo cual
utilizará equipos topográficos y personal especializado. Los ejes deben ser fijados en el
terreno en forma permanente, mediante estacas, balizas o tarjetas. Los niveles deberán ser
fijados en el terreno también en forma permanente, mediante hitos de concreto.
Medición y forma de pago
La medición y pago se hará por metro (m), el costo unitario incluye el pago por materiales,
mano de obra, equipo, herramientas y todo imprevisto que sea necesario para la ejecución
completa de la partida.
03.01.02. EXCAVACION DE ZANJA EN TERRENO SEMI ROCOSO CON PROF. PROM
H=1.50m
DESCRIPCION
La excavación de zanjas deberá incluir la extracción de todo material de cualquier naturaleza,
incluyendo roca, para la instalación del tubo e incluirá la construcción del estibamiento de la
zanja y las medidas de estabilización
A. Ancho de la Zanja. El ancho mínimo y máximo de las zanjas del tubo serán como se
muestra en los Planos.
B. Longitud máxima de Zanja Abierta. Excepto por permiso especial del Inspector
Supervisor, sólo se permitirá colocar la cantidad de tubería, incluyendo excavación,
instalación de tubería y relleno en cualquier tramo, que pueda ser completada en un día; sin
embargo, la longitud máxima de zanja abierta nunca deberá exceder de 200 metros donde la
zanja esté dentro o adyacente a calles pavimentadas. Para áreas no pavimentadas, esto
puede incrementarse a 600 metros. Esta longitud incluye excavación abierta, instalación de

186
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

tubos y colocación de accesorios, relleno y compactación para zanjas que no han sido
temporalmente revestidas.
C. Taludes Laterales de la Zanja
1. Las excavaciones temporales de zanjas deben en todo momento concordar con los
requerimientos de seguridad de la obra.
2. Deberán ser extraídos los adoquines sueltos o cantos rodados de los costados de las
zanjas antes de permitir el ingreso de los trabajadores a la excavación, o los taludes laterales
deberán ser protegidas con enrejados u otros métodos. Las sobrecargas debido al equipo de
construcción no deberán permitirse dentro de los 1.50 metros del inicio de cualquier talud
lateral de la zanja excavada.
3. Si el Contratista elige apuntalar o bien estabilizar los lados de la zanja, él deberá
presentar al Inspector Supervisor para su revisión, copias de los dibujos preparados y firmado
por un Inspector Civil Colegiado antes de comenzar la excavación. Antes de dar inicio a la
excavación de zanja, el Contratista deberá obtener los permisos respectivos de las Entidades
competentes (Municipio, Ministerio de Transportes, etc.).
4. Para todas las zanjas de más de 1.20 metros de profundidad debe suministrarse
escaleras seguras y apropiadas que se proyecten 0.6 metros por encima de la zanja. Deberá
suministrarse una escalera para cada 15 metros de zanja abierta, o fracción, y deberán ser
colocadas para que los trabajadores en la zanja no necesiten desplazarse más de 7.50 metros
hasta la siguiente escalera.
5. Exceso en la Excavación de la Zanja. Si cualquier zanja, por negligencia del Contratista,
es excavada debajo del nivel de fondo requerido, deberá ser rellenada al nivel de fondo, a
expensas del Contratista por toda la mano de obra y material con relleno compactado
especificado para formar una fundación firme y estable.
D. CLASIFICACIÓN DE TERRENO
Para los efectos de la ejecución de obras de saneamiento, los terrenos a excavar se han
clasificado en tres tipos:
a. Terreno Normal (Tipo C)
Conformado por materiales sueltos tales como: arena, limo, arena limosa, gravillas, etc. y
terrenos consolidados tales como hormigón compacto, afirmado o mezcla de ellos, etc. los
cuales pueden ser excavados sin dificultad a pulso y/o con equipo mecánico.
b. Terreno Semirocoso (Tipo B)

187
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

El constituido por terreno normal, mezclado con bolonería de diámetros de 8" hasta (*) y/o
con roca fragmentada de volúmenes 4 dm3 hasta (**) dm3 y, que para su extracción no se
requiera el empleo de equipos de rotura y/o explosivos.
c. Terreno Rocoso (Tipo A)
Conformado por roca descompuesta y/o roca fija, y/o bolonería mayores de (*) de diámetro,
en que necesariamente se requiera para su extracción, la utilización de equipos de rotura y/o
explosivos.
(*) 20" = Cuando la extracción se realiza con mano de obra, a pulso
30" = Cuando la extracción se realiza con cargador frontal o equipo similar
(**) 66 dm3 = Cuando la extracción se realiza con mano de obra a pulso.
La clasificación del terreno y su sistema de protección se detallan en el Cuadro siguiente:
CLASIFICACION DEL TERRENO SISTEMA DE PROTECCION

Roca estable No es necesario, el talud hasta 90°.

Entibación en excavaciones mayores a

Tipo A 2 m. de profundidad o talud de 1:2 (H:
V, 63º) para excavaciones
Suelos fuertemente cementados
temporalmente expuestas, y de 1:1.5
Rellenos compactados (H: V, 53º) para excavaciones
expuestas en forma permanente.

Tipo B Entibación en excavaciones mayores a

1.5 m. de profundidad o talud de 1:1
Suelos medianamente cementados. (H: V, 45º) para excavaciones
Rellenos semi-compactados. temporalmente expuestas, y de 1.5:1
(H: V, 34º) para excavaciones
Rellenos no compactados. expuestas en forma permanente.

Tipo C

Suelos no cohesivos. Entibación en excavaciones mayores a

1.5 m. de profundidad o talud de 1.5:1
Suelos sueltos.
(H: V, 34º) para excavaciones
Suelos granulares desde gravas, temporalmente expuestas, y de 1:2
arenas y limos. (H: V, 63º) para excavaciones
expuestas en forma permanente.
Rellenos sueltos de materiales
deleznables.

Sistema de taludes en banco: Los taludes y configuraciones de sistemas de bancos para

excavaciones de 5 a 20 pies de profundidad (1.50 a 6 m.) deben ser seleccionados y

188
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

construidos por el empleador o sus encargados y deberá cumplir con los siguientes
requisitos.
El análisis del suelo debe ser efectuado por una persona competente debiendo determinar el
tipo de suelo o roca.
Tipo de suelo o roca Pendiente máxima permitida
Roca estable 90º vertical
Tipo A 3/4 pie: 1 pie a 53º
Tipo B 1 pie: 1 pie a 45º
Tipo C 1-1/2 pie: 1 pie a 34º

Las excavaciones en talud simple en suelos Tipo A, que permanezcan abiertas por 24 horas o
menos tiempo (corto plazo) y que tengan 12 pies o menos de profundidad deberán tener una
pendiente máxima permitida de 1/2 H: 1 V (63º).
Las excavaciones en talud simple en suelos Tipo A, que permanezcan abiertas por 24 horas o
menos tiempo (corto plazo) y que tengan más de 12 pies de profundidad deberán tener 3/4
H: 1 V (53º).
El suelo debe ser clasificado como Tipo A por una persona competente. El permiso y la
clasificación requeridos deben ser archivados en el proyecto.
No se requiere clasificación si se usa una pendiente de 1-1/2 pie: 1 pie (Horizontal: vertical) o
a 34º. Si está pendiente no es usada, se deberá realizar una clasificación del suelo.
CALIDAD DE LOS MATERIALES. -
Todos los insumos y materiales necesarios para la ejecución de la partida serán suministrados
por el contratista, por lo que es de su responsabilidad la selección de los mismos, de las
fuentes de aprovisionamiento, teniendo en cuenta que los materiales deben cumplir con
todos los requisitos de calidad exigidos en las especificaciones de los planos y requerimientos
establecidos en los estudios técnicos y ambientales del proyecto; y a la falta de éstas se
aplicara las siguientes en el orden de prevalencia:
E. Normas del Reglamento Nacional de Construcciones.
 Normas Técnicas Nacionales (INDECOPI)
 Normas Internacionales oficialmente aceptadas
Las Normas Internacionales, se aceptarán siempre y cuando garanticen una calidad igual o
superior a las Normas Nacionales.

189
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Los materiales y elementos que el contratista emplee en la ejecución de la presente sin el

consentimiento y aprobación del supervisor podrán ser rechazados por éste cuando no
cumplan con los controles de calidad correspondientes.
METODO DE CONSTRUCCION. -
Para toda excavación o zanja de deben tomar en cuenta lo siguiente:
1. Antes de comenzar cualquier excavación o zanja, el supervisor y el contratista deberán
verificar la existencia de alcantarillado, teléfono, agua, combustible, electricidad u otro
servicio o elemento, y tomar las medidas necesaria para evitar daños.
2. Toda excavación o zanja será señalizada apropiadamente para evitar el ingreso y/o
caídas de trabajadores o equipos.
3. En aquellas excavaciones o zanjas que se encuentren próximas a vías peatonales se
exige colocar señalización y baranda fija con una resistencia mínima de 100 kg. como carga
horizontal. La baranda superior deberá colocarse a 1mt. de altura aprox. y la baranda
intermedia a 0.50 m.
4. En aquellas excavaciones o zanjas que se encuentren próximas a vías de tránsito
vehicular además de colocar señalización y baranda fija se deberá colocar cinta de peligro.
5. En toda excavación o zanja de 1.50 m. (5 pies) o más de profundidad se deberá usar
sistema de protección (entibación, apuntalamientos, talud, bancos, etc).
6. En caso que la excavación o zanja comprometa la estabilidad de edificios o paredes, se
deberá implementar sistemas de apuntalamiento.
7. Al existir posibilidad de derrumbe o señales de fallas de los sistemas preventivos o
cualquier condición peligrosa, estas deberán ser corregidas antes de continuar con el trabajo.
8. Al existir acumulación de agua en excavaciones o zanjas, por ningún motivo se podrá
trabajar, aun teniendo las medidas de prevención para protección del personal.
9. En excavaciones o zanjas de profundidad mayor de 1.20m m. (4 pies) se deberá usar
escalas para acceso y salida cada 8 m. También se permite otro sistema que asegure fácil
acceso o salida del personal con la aprobación del experto en prevención de riesgos.
10. Se deberá habilitar rampas o puentes con pasamanos para el tránsito de personas
sobre las excavaciones o zanjas.
11. El material extraído de la excavación o zanja deberá ser almacenado a no menos de 60
cm. (2 pies) del borde de la excavación.
12. Si la excavación o zanja tiene profundidad mayor de 1.20 m. (4 pies) la distancia para el
material extraído será la mitad de la profundidad.

190
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

13. El polvo en suspensión producido durante la construcción deberá controlarse en los

niveles más bajos, utilizando agua u otro método seguro.
14. Toda excavación o zanja de profundidad igual a 1.20 m. o más será analizada para
determinar si se declara recinto cerrado.
15. Toda excavación o zanja debe ser analizada considerando el tipo de terreno y
dependiendo de este análisis, se adoptará la entibación apropiada.
16. En algunos casos es recomendable ordenar el uso de mallas de protección, hormigón
proyectado al talud o algún otro método.
17. El supervisor/contratista deberá designar una persona calificada para inspeccionar las
excavaciones y zanjas diariamente.
18. Al usar una excavadora u otro equipo, los operadores deben estar autorizados y
capacitados, debiendo operarla con las luces encendidas; los equipos deben tener alarma de
retroceso.
19. El señalero que trabaja en coordinación con los operadores de los equipos, debe tener
chaleco reflectivo.
20. No se deberá permitir que nadie transite por debajo de cargas (pala con desmonte)
manejadas por la excavadora o permanecer cerca de los vehículos que están siendo cargado
por dicho equipo.
21. Durante el tiempo que la excavadora este retirando el desmonte de la excavación o
zanja, ninguna persona debe permanecer en su interior, ingresaran solamente cuando esté
debidamente protegida con entibación u apuntalamiento.
22. Los sistemas de protección, deben tener la capacidad de resistir todas las cargas que se
pretendan o que razonablemente se pretendan aplicar o transmitir al sistema.
SISTEMA DE CONTROL DE CALIDAD. -
Se muestran en forma general, los distintos aspectos que deberán tener en cuenta el
contratista y el supervisor para realizar el control de calidad para la ejecución del presente
trabajo.
Sistema de control de calidad
1. Revisión material
2. Revisión de trabajos de construcción
2.1 Revisión en laboratorio
2.2 Revisión de campo
2.3 Revisión de dimensiones
2.3.1 Revisión por medición directa

191
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

2.3.2 Revisión por fotografías

3. Revisión de la calidad de la partida ejecutada
3.1 Revisión de dimensiones
3.2 Revisión de la calidad final
4. Pruebas de revisión de la operación
El contratista hará efectivo el auto-control en la ejecución de la presente partida y la
supervisión efectuará los controles a que hubiere lugar para el aseguramiento de la calidad.
METODO DE MEDICION. -
Se medirá por unidad de longitud (m.) de la obra a ejecutar.
CONDICIONES DE PAGO. -
La unidad determinada según el método de medición, será pagado al precio unitario, dicho
precio y pago constituirá compensación completa por insumos, equipo, mano de obra,
herramientas e imprevistos necesarios para completar la partida.
03.01.03. CAMA DE ARENA MANUAL E=0.10m ZANJA P/TUB DN 110MM
DESCRIPCIÓN.
Esta partida consiste en otorgar una superficie de apoyo uniforme y libre de cualquier
material granular que pudiera dañar a las tuberías, sirviendo además para darle el nivel
apropiado a los tubos y protegerlos de cualquier elemento extraño con un relleno de
protección con material adecuado, de modo que esté exento de piedras grandes y/o
cortantes que puedan dañar la tubería. Este relleno corresponde al relleno previo a la prueba
hidráulica.
PROCEDIMIENTO CONSTRUCTIVO.
Por el tipo de terreno la cama de apoyo que deberá colocarse en el fondo de la zanja será
con material de préstamo, que cumpla con las características exigidas como material selecto;
tendrá un espesor no menor de 0.10m, debidamente compactada medida desde la parte
baja del cuerpo del tubo. Se tomarán las previsiones necesarias para la consolidación del
relleno, que protegerá las tuberías enterradas. Para efectuar un relleno previamente el
constructor deberá contar con la autorización del supervisor designado.
MÉTODO DE MEDICIÓN.
Para el cómputo de los trabajos de colocación de cama de apoyo para tuberías se calculará la
longitud de las mismas. La unidad de medida será el metro lineal (m).
03.01.04. RELLENO COMPACTADO ZANJA (PULSO) P/TUB. T-NORMAL DN 75-110MM
DE 1.26M-1.50M PROF.
DESCRIPCIÓN:

192
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Se ejecutarán con el material del sitio o área de trabajo de acuerdo con éstas
especificaciones y de conformidad con los alineamientos, rasantes, secciones transversales y
dimensiones
• Cama de apoyo del tubo
Preparación. El Contratista deberá excavar a 100 mm por debajo de los acoplamientos en
todo el ancho de la zanja y deberá colocar 100 mm de material de relleno sobre el cual se
aprobarán los acoplamientos del tubo. La cama de apoyo estará conformada por arena
gruesa en un espesor mínimo de 0.10 m, para Terreno Normal y de 0.15m para Terrenos
Semirocoso y Rocoso.
Compactación del primer y segundo relleno
El primer relleno compactado que comprende a partir de la cama de apoyo de la estructura
(tubería), hasta 0.30 m por encima de la clave del tubo. Será de material selecto propio para
terreno Normal y/o de préstamo para terrenos semirocoso y rocoso. Este relleno, se colocara
en capas de espesores indicada por la supervisión la cual estará debidamente sustentada por
un informe del especialista de suelos.
El segundo relleno compactado, entre el primer relleno y la sub-base será con material
propio debidamente seleccionado, en capas de espesores indicada por la supervisión la cual
estará debidamente sustentada por un informe del especialista de suelo, para luego
compactándolo con vibro-apisonadores, planchas y/o rodillos vibratorios. No se permitirá el
uso de pisones u otra herramienta manual.
El porcentaje de compactación para el primer y segundo relleno, no será menor del 95% de la
máxima densidad seca del Proctor modificado ASTM D 698 o AASHTOT 180. De no alcanzar el
porcentaje establecido, el constructor deberá hacer las correcciones del caso, debiendo
efectuar nuevos ensayos hasta conseguir la compactación deseada.
En el caso de zonas de trabajo donde existan pavimentos y/o veredas, el segundo relleno
estará comprendido entre el primer relleno hasta el nivel superior del terreno.
Compactación de bases y sub-bases
Las normas para la compactación de la base y sub-base, se encuentran contempladas en el
acápite 7.4.4. de la Norma Técnica No. 339-16 INDECOPI que dice:
"El material seleccionado para la base y sub-base se colocará en capas de 0.10 m
procediéndose a la compactación, utilizando planchas vibratorias, rodillos vibratorios o algún
equipo que permita alcanzar la densidad especificada. No se permitirá el uso de pisones u
otra herramienta manual.

193
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

El porcentaje de compactación no será menor al 100% de la máxima densidad seca del

Proctor modificado (AASHTO-T-180), para las bases y sub-bases.
En todos los casos, la humedad del material seleccionado y compactado, estará comprendido
en el rango de ± 1% de la humedad óptima del Proctor modificado".
El material seleccionado para la base y sub-base necesariamente será de afirmado apropiado.
-CALIDAD DE LOS MATERIALES.-
Todos los insumos y materiales necesarios para la ejecución de la partida serán suministrados
por el contratista, por lo que es de su responsabilidad la selección de los mismos, de las
fuentes de aprovisionamiento, teniendo en cuenta que los materiales deben cumplir con
todos los requisitos de calidad exigidos en las especificaciones de los planos y requerimientos
establecidos en los estudios técnicos y ambientales del proyecto; y a la falta de éstas se
aplicara las siguientes en el orden de prevalencia:
 Normas del Reglamento Nacional de Edificaciones.
 Normas Técnicas Nacionales (INDECOPI)
 Normas Internacionales oficialmente aceptadas
Las Normas Internacionales, se aceptarán siempre y cuando garanticen una calidad igual o
superior a las Normas Nacionales.
Los materiales y elementos que el contratista emplee en la ejecución de la presente sin el
consentimiento y aprobación del supervisor podrán ser rechazados por éste cuando no
cumplan con los controles de calidad correspondientes.
METODO DE CONSTRUCCION
Se efectuará la conformación de las capas de relleno, respetando los espesores indicados en
los planos y de acuerdo a las recomendaciones indicadas en el reglamento Nacional de
Edificaciones.
SISTEMA DE CONTROL DE CALIDAD. -
Se muestran en forma general, los distintos aspectos que deberán tener en cuenta el
contratista y el supervisor para realizar el control de calidad para la ejecución del presente
trabajo.
Sistema de control de calidad
1 Revisión material
2 Revisión de trabajos de construcción
2.1 Revisión en laboratorio
2.2 Revisión de campo
2.3 Revisión de dimensiones

194
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

2.3.1Revisión por medición directa

2.3.2Revisión por fotografías
Revisión de la calidad de la partida ejecutada
.1 Revisión de dimensiones
.2 Revisión de la calidad final
Pruebas de revisión de la operación
El contratista hará efectivo el auto-control en la ejecución de la presente partida y la
supervisión efectuará los controles a que hubiere lugar para el aseguramiento de la calidad.
- METODO DE MEDICION. -
Se medirá por unidad de longitud de la obra a ejecutar.
- CONDICIONES DE PAGO. -
Se pagará por la cantidad de metros lineales excavados, tomando en cuenta la Norma de
Medición y la Unidad de Medida correspondiente
03.01.05. ELIMINACION DE MATERIAL EXCEDENTE
Igual que el ítem [Link].06

03.02. SUMINISTRO E INSTALACION DE TUBERIAS

03.02.01. SUMINISTRO E [Link] UF/C-10/ISO1452 DN 110MM
DESCRIPCION
Esta partida comprende el suministro de las tuberías que formaran parte de la línea de agua
potable. Las tuberías a ser utilizadas no deberán presentar abolladuras, rajaduras o cualquier
desperfecto que origine su mal funcionamiento. Así mismo el residente deberá emitir el
certificado de control de calidad de dichas tuberías, el cual será verificado por el supervisor.
Esta partida incluye el suministro del lubricante para juntas.
TRANSPORTE Y MANIPULEO
Durante el transporte y el acarreo de la tubería, desde la fábrica hasta la puesta a pie de
obra, es conveniente efectuar el transporte en vehículos cuya plataforma sea del largo del
tubo, evitando en lo posible el balanceo y golpes con barandas u otros, el mal trato al
material trae como consecuencia problemas en la instalación y fallas en las pruebas, lo cual
ocasiona pérdidas de tiempo y gastos adicionales.
Para la descarga de la tubería en obra en diámetro menores de poco peso, deberá usarse
cuerdas y tablones, cuidando de no golpear los tubos al rodarlos y deslizarlos durante la
bajada. Los tubos que se descargan al borde de zanjas, deberán ubicarse al lado opuesto del
desmonte excavado y, quedarán protegidos del tránsito y del equipo pesado.

195
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Los tubos deben ser colocados siempre horizontalmente, tratando de no dañar las campanas;
pudiéndose para efectos de economía introducir los tubos uno dentro de otros, cuando los
diámetros lo permitan.
En caso sea necesario transportar tubería de PVC de distinta clase, deberán cargarse primero
los tubos de paredes más gruesas.
RECOMENDACIONES:
1. Para el transporte, los vehículos deberán tener soportes laterales debidamente espaciados
(aproximadamente 2 metros); dichos soportes deberán ser planos, sin bordes puntiagudos;
los tubos deben ser atados a la estructura del vehículo, cuidando que dichos amarres no
causen cortaduras o deformaciones en la tubería.
2. El largo de la plataforma del vehículo debe ser igual o mayor a la de los tubos que va a
transportar.
3. Evitar el uso de cadenas y cables metálicos, en su reemplazo se puede usar fajas anchas de
poliéster.
4. Durante el transporte las tuberías, se colocan en los camiones, de forma similar a lo
indicado en los puntos 3 y 4 de almacenamiento.
5. En caso de transportarse tuberías de distinta clase, deberán cargarse primero los tubos de
mayor clase.
6. Para economizar fletes, se puede introducir tubos, unos dentro de otros, cuando los tubos
lo permitan (telescopiado)
7. No trate el tubo violentamente, evite golpear el tubo durante el transporte y/o operación.

ALMACENAMIENTO
SOBRE TIERRA NIVELADA
1. Almacénelos sobre piso nivelado, con dos zanjas para proteger las campanas de la
primera hilera.
2. Coloque los parantes laterales y amárrelos.
3. Deje una distancia (equivalente a dos campanas) entre la campana y el espigo de la
primera hilera, para acomodar las campanas de la segunda hilera de tubos, correspondiente
a la misma.

196
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

4. La tercera hilera se debe tender en la misma forma que la primera y la cuarta similar a
la segunda y así sucesivamente.
5. En todo momento el contacto con las tuberías es solo en el cuerpo y nunca debe haber
contacto de las campanas con los parantes o el piso.

SOBRE SUPERFICIE RIGIDA

Cuando la superficie es rígida como piso de cemento o asfalto, se deberá colocar durmientes
espaciados a una distancia máxima de 1.20, a fin de proteger la campana de la primera
hilera.

ALTERNATIVAS DE ALMACENAMIENTO
Cuando el área lo permita, se puede almacenar las tuberías de la siguiente manera:
Cuando se almacena tuberías al aire libre, se deberá proteger de los rayos solares (radiación
UV), colocándolas bajo una cubierta que impida la acción de estos rayos; además deberá
existir suficiente ventilación y la ruma no deberá exceder más de 1.50 m de altura.

197
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

INSTALACION DE TUBERIA PVC P/AGUA POTABLE

GENERALIDADES
Para obras de infraestructura en saneamiento (redes de agua potable y alcantarillado) las
más empleadas son del tipo Unión Flexible, debido a su fácil instalación y seguridad durante
la operación del sistema.
1. Curvatura de la línea de agua
En los casos necesarios que se requiera darle curvatura a la línea de agua, la máxima
desviación permitida en ella, estará de acuerdo a las tablas de deflexión recomendadas por
los fabricantes.
2. Lubricante
El lubricante a utilizarse en la instalación de las líneas de agua, deberá ser previamente
aprobado por la Propietaria, no permitiéndose emplear jabón, grasas de animales, etc., que
puedan contener bacteria, que dañen la calidad del anillo.
3. Uniones
La unión a utilizarse en las instalaciones de las tuberías con unión flexible tanto para la red de
agua potable deberá ser previamente aprobada por la inspectoría, no permitiéndose el
empleo de jabón, grasa de animales, etc., que puedan contener bacterias que dañen la
calidad del anillo.
4. Nipleria
Los nicles de las tuberías, solo se permitirán en casos especiales tales como: empalmes o
líneas existentes a grifos contra incendio, accesorios y válvulas entre otras. Para la
preparación de los nicles necesariamente se utilizará rebajadoras y/o tarrajas, no
permitiendo el uso de herramientas de percusión.
5. Profundidad de la línea de agua
Para la operación y funcionamiento de la línea de agua, sus registros de válvulas se harán con
tubería de concreto y/o cajas de ladrillos con tapa de fierro fundido u otro material
normalizado cuando estas sean accionadas directamente con crucetas con cámaras de

198
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

concreto armado de diseño especial, cuando sean accionadas mediante reductor y/o by pass
o cuando se instalen válvulas de mariposa, de compuerta mayores de diámetro 16”, de aire y
de purga.
La parte superior de las válvulas accionadas directamente con crucetas, estarán a una
profundidad mínima de 0.60 m y máxima de 1.20 m con respecto al nivel del terreno o
pavimento. En el caso de que las válvulas se instalen a mayor profundidad, el constructor
está obligado a adicionar un suples en su vástago, hasta llegar a la profundidad mínima
establecida de 0.60 m.
El recubrimiento mínimo del relleno sobre la clave del tubo. En relación con el nivel del
pavimento será de 1.00 m debiendo cumplir además la condición de, que la parte superior de
sus válvulas accionadas directamente con cruceta, no quede a menos de 0.60 m por debajo
del nivel del pavimento.
Sólo en caso de pasajes peatonales y calles angosta hasta 3.00 m de ancho, en donde no
existe circulación de tránsito vehicular, se permitirá un recubrimiento mínimo de 0.60 m
sobre la clave del tubo.
6. Anclajes y apoyos
Los accesorios y grifos contra incendio, requieren necesariamente ser anclados, no así las
válvulas que sólo deben tener un apoyo para permitir su cambio.
Los anclajes que serán de concreto simple y/o armado de f’c = 140 kg/cm2 con 30% de
piedras hasta 8" se usaran en todo cambio de dirección tales como tees, codos, cruces,
reducciones, en los tapones de los terminales de línea y en curvas verticales hacia arriba,
cuando el relleno no es suficiente, debiendo tener cuidado de que los extremos del accesorio
queden descubiertos.
Los apoyos de la válvula, también serán de concreto simple y/o armado. Para proceder a
vaciar los anclajes o apoyos, previamente el constructor presentara a la Propietaria, para su
aprobación los diseños y cálculos. Para cada tipo y diámetro de accesorios, grifos o válvulas
según los requerimientos de la presión a zanja abierta y a la naturaleza del terreno en la zona
donde serán anclados o apoyados.
7. Limpieza de las líneas de agua
Antes de proceder a su instalación, deberá verificarse su buen estado, conjuntamente con
sus correspondientes uniones, anillos de jebe y/o empaquetaduras, los cuales deberán estar
convenientemente lubricados.
Durante el proceso de instalación, todas las líneas deberán permanecer limpias en su
interior.

199
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Los extremos opuestos de las líneas, serán sellados temporalmente con tapones, hasta
cuando se reinicie la jornada de trabajo, con el fin de evitar el ingreso de elementos extraños
a ella.
Para la correcta colocación de las líneas de agua, se utilizarán procedimientos adecuados, con
sus correspondientes herramientas.
UNIDADES Y FORMA DE PAGO
La unidad de medida para las partidas de instalación de tuberías es el ml, la forma de pago
será realizará mensualmente aprecio unitario de acuerdo al avance de obra.
03.02.02. PRUEBA HIDRAULICA+DESINFECCION TUB.4"(110MM) A ZANJA TAPADA
DESCRIPCION:
La finalidad de las pruebas hidráulicas y desinfección, es verificar que todas las partes de la
línea de agua potable, hayan quedado correctamente instaladas, probadas contra fugas y
desinfectadas, listas para prestar servicio.
Tanto el proceso de prueba como sus resultados, serán dirigidos y verificadas por la
supervisión, con asistencia del constructor, debiendo este último proporcionar el personal,
material, aparatos de pruebas, de medición y cualquier otro elemento que se requiere para
las pruebas.
PRUEBAS
A. El Contratista debe desarrollar pruebas hidrostáticas y de fugas, tal como se especifica.
B. Requerimientos de las Pruebas: La tubería debe ser sometida a pruebas de presión y
de fugas tal como se especifica.
1. Para las pruebas de presión, el Contratista deberá proporcionar e instalar un indicador-
registrador (manómetro).
2. El Contratista deberá remitir al Supervisor antes y después de la prueba el manómetro
usado, tal que estos dispositivos puedan ser probados por el propietario o el representante
del propietario.
Pruebas de Fuga:
1. General:
a. Las pruebas de fuga deben ser realizadas juntamente con pruebas de presión.
b. La presión de presión será de 1.5 de la presión nominal, de la tubería de redes y líneas
de impulsión, conducción o aducción y de 1.0 de esta presión nominal para conexiones
domiciliarias, medida en el punto más bajo del circuito o tramo que se esté probando.
c. La línea permanecerá llena de agua por un período mínimo de 24 horas para proceder
a la prueba.

200
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

d. La prueba debe durar mínimo 2 horas y la medición debe ser hecha por medio de un
tanque de succión calibrado que muestre la cantidad de agua requerida por la bomba de
prueba para mantener adecuadamente la presión.
e. Las pruebas deben ser desarrolladas en presencia del Supervisor o de su
representante.
f. No se aceptará ningún informe de prueba, a menos que vaya acompañado de la
prueba de conformidad con previo requerimiento.
DESINFECCION
Antes de empezar la desinfección:
1. Asegurarse que las líneas hayan pasado exitosamente las pruebas de presión y fugas.
2. Asegurarse que los planos de desinfección hayan sido aprobados.
3. Asegurarse que los capataces y trabajadores tengan familiaridad con los
procedimientos.
Todas las líneas de agua antes de ser puestas en servicio, será completamente desinfectadas
de acuerdo con el procedimiento que se indica en la presente Especificación y en todo caso,
de acuerdo a los requerimientos que puedan señalar los Ministerios de Salud Pública y
Vivienda.
El dosaje de cloro aplicado para la desinfección será de 50 ppm.
El tiempo mínimo del contacto del cloro con la tubería será de 24 horas, procediéndose a
efectuar la prueba de cloro residual debiendo obtener por lo menos 5 ppm de cloro.
En el periodo de clorinación, todas las válvulas, grifos y otros accesorios, serán operados
repetidas veces para asegurar que todas sus partes entren en contacto con la solución de
cloro.
Después de la prueba, el agua con cloro está totalmente eliminada de la tubería e
inyectándose con agua de consumo hasta alcanzar 0.2 ppm de cloro.
Se podrá utilizar cualquiera de los productos enumerados a continuación, en orden de
preferencia:
a. Cloro liquido
b. Compuestos de cloro disuelto con agua
Para la desinfección con cloro liquido se aplicara una solución de este, por medio de un
aparato clorinador de solución o cloro directamente de un cilindro con aparatos adecuados,
para controlar la cantidad inyectada y asegurar la difusión efectiva del cloro en toda la línea.
En la desinfección de la tubería por compuestos de cloro disuelto, se podrá usar compuestos
de cloro tal como, hipoclorito de calcio o similares y cuyo contenido de cloro utilizable sea

201
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

conocido. Para la adición de estos productos, se usará una proporción de 5% de agua,

determinándose las cantidades a utilizar mediante la siguiente formula.
G= CxL
%Clo x 10
De donde:
G Gramos de hipoclorito
C p.p.m, o mgs por litro deseado
L Litros de agua
Ejemplo:
Para un volumen de agua a desinfectar de 1m3 (1 000 litros) con un dosaje de 50ppm
empleando Hipoclorito de calcio al 70% se requiere:
G = 50 x 1 000 = 71.4 gramos
70 x 10
- Lavar con agua potable después de la desinfección hasta que el cloro residual sea menos de
2 mg/l.
- Obtener muestras bacteriológicas no antes de 24 horas después del lavado final, de acuerdo
con la norma AWWA 651.
- Repetir la desinfección si los resultados de la prueba bacteriológica no son satisfactorios; la
sección debe ser desinfectada nuevamente antes de obtener muestras adicionales. Los
resultados de las pruebas bacteriológicas deben ser obtenidos antes de colocar la sección de
la tubería en servicio.
Reparación de fugas
Cuando se presente fugas en cualquier parte de la línea de agua, será de inmediato
reparadas por el constructor debiendo necesariamente, realizar de nuevo la prueba
hidráulica del circuito y la desinfección de la misma, hasta que se consiga resultado
satisfactorio y sea recepcionada por el Propietario.
UNIDADES Y FORMA DE PAGO
La unidad de medida para la partida es el ml, la forma de pago será realizará mensualmente
aprecio unitario de acuerdo al avance de obra.

03.03. SUMINISTRO E INSTALACION DE ACCESORIOS

03.03.01. CODO PVC UF C-10, Ø110mm x 90° ISO 1452
03.03.02. UNION DE REPARACION PVC-UF 110mm ISO 1452 C-10
DESCRIPCION

202
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Los accesorios y conexiones serán de PVC con uniones flexibles para redes exteriores. Se
deberá garantizar en el momento de las pruebas hidráulicas correspondientes el que no
existan fugas en los empalmes.
Los materiales deberán cumplir todas las normas, garantizándose de su vida útil y
debidamente aprobadas por la supervisión.
FORMA DE MEDICION Y PAGO
Se medirá contabilizando la cantidad de accesorios correspondientes según el caso. La
unidad de medida para las partidas de accesorios es la unidad (und). El precio de la partida
incluye la mano de obra, materiales, equipo, herramientas, imprevistos y todo lo necesario
para la buena ejecución de la actividad, indicada en el presupuesto.
03.03.03. DADOS DE CONCRETO f'c=175Kg/cm2 P/ LINEA DE IMPULSION Y
DISTRIBUCION

04. RESERVORIO APOYADO, CASETA DE VALVULAS Y CERCO PERIMETRICO

04.01. RESERVORIO APOYADO
04.01.01. TRABAJOS PRELIMINARES
[Link]. TRAZO NIVELACION Y REPLANTEO DE OBRA
Igual que el ítems [Link].01
[Link]. REPLANTEO FINAL DEL PROYECTO
Descripción
El contratista debe realizar los trabajos de control topográfico al finalizar de ejecución de la
obra con ayuda de un nivel topográfico. Se debe mantener el Bench Marks y otros puntos
de referencia que permitan el control de altimetría y planimetría de los módulos a
construir.
Los puntos de referencia deben ser fácilmente localizables para verificar los niveles y ejes
durante el proceso de construcción.
Método Constructivo
Se practicará el trazo y replanteo de los diversos elementos de la estructura de acuerdo a
los detalles indicados en los planos y según las indicaciones del supervisor de ser el caso.
Se deberá tener especial cuidado en reflejar en la obra, las dimensiones de las secciones
especificadas en planos para cada uno de los diversos elementos.
Materiales
- Clavos con cabeza de 2 1/2", 3", 4"
- Cal

203
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

- Madera Tornillo
- Cordel
Equipos
- Nivel topografico
- Herramientas manuales
Control
La supervisión, mantendrá un control estricto y permanente durante la ejecución de la obra
a fin de garantizar el fiel cumplimiento en la zona de trabajo, de las ubicaciones y medidas
definidas para cada elemento de la estructura, debiendo ser rechazadas aquellos que no
cumplan con tal cometido.
Unidad de Medida
La medición de la presente partida es por metro cuadrado (m2) a ser replanteado en obra
calculando el área del terreno ocupada por el trazo.
Forma de pago
Para el pago se considerará el avance obtenido y medido de acuerdo al ítem mencionado
anteriormente, también al fácil replanteo que se pueda realizar en cualquier momento. De
igual forma en la presente partida incluye los costos de materiales, mano de obra y equipos
necesarios para completar la partida el cual debe contar con la aprobación de la
Supervisión de Obra.

04.01.02. MOVIMIENTO DE TIERRAS

[Link]. EXCAVACIONES TERRRENO SEMIROCOSO
Igual que el ítems [Link].02.
[Link]. REFINE, NIVELACION Y COMPACTACION EN TERRENO NORMAL A PULSO
Descripción
Se efectuará después de concluida la excavación.
El refine consiste en perfilar las paredes como del fondo, teniendo especial cuidado que no
quede protuberancias rocosas que hagan contacto con el cuerpo de las tuberías, las que
pueden causar diversas averías a las instalaciones de las mismas.
La nivelación se efectuará en el fondo del terreno, con el tipo de tierra clasificada y
aprobada por la Supervisión. Tanto la clase de material de relleno, como la compactación
deben controlarse continuamente durante la ejecución de la obra.
El relleno superior, se realiza con material propio seleccionado procedente de las
excavaciones de las zanjas, en capas de 10 a 15 cm. compactando con pisón de mano, hasta

204
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

el nivel superior de la zanja. El material de relleno debe quedar como un lomo a lo largo de
la zanja, para que en el proceso de consolidación, que ocurre con el tiempo, baje a su nivel.
- El relleno debe hacerse con materiales de buena calidad, libre de desperdicios, materia
orgánica u otros materiales inadecuados.
- Los materiales utilizados para el relleno, deberán estar conformes con los
requerimientos especificados. Seguir los requerimientos normales para relleno común
cuando no se especifique el uso de material de relleno clasificado.
- Los materiales para los diversos rellenos deberán obtenerse de las excavaciones
propias, que serán aprobadas por la Supervisión.
- Si el material procedente de las excavaciones o canteras, no cumplen con las
condiciones granulométricas requeridas, se procederá al zarandeo y/u otros medios para
separar el material incompetente.
- El contenido de materia orgánica no podrá ser superior al 5% y el material que pasa la
malla Nº 40, tendrá un límite líquido máximo de 35% y un índice de plasticidad máximo de
20%.
- La adaptabilidad de los materiales y su ubicación en los rellenos estarán sujetos a la
aprobación de la SUPERVISION.
El trabajo a realizar bajo estas Partidas del Contrato comprende el suministro de toda la
mano de obra, herramientas, materiales, equipos y servicios necesarios para el refine y
nivelación de zanja, en los diferentes diámetros y alturas que se indica en los planos y que
cumplan con las Especificaciones Técnicas aplicables.
Medición
La unidad de medida será el metro cuadrado de refine y compactación de material.
Forma de Pago
El pago se efectuará de acuerdo al avance ejecutado, constituyendo dicho precio y pago,
compensación plena por mano de obra, equipos fletes, etc. y todos los imprevistos
necesarios para completar la partida.
[Link]. ELIMINACION DE MATERIAL EXCEDENTE
Igual que el ítems [Link].06

04.01.03. CONCRETO SIMPLE

[Link]. CONCRETO F'C 100 KG/CM2 PARA SOLADO Y/O SUBBASE (CEMENTO P-V)
Descripción

205
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Esta partida se refiere a la ejecución de una capa de concreto simple de f´c=100 kg/cm2 y
de espesor de acuerdo con lo especificado en los planos.
Su finalidad es nivelar, uniformizar y mejorar la capacidad portante del terreno.
Método de ejecución:
La capa de concreto simple, según el espesor indicado en los planos, se ejecuta en el fondo
de las excavaciones de cimentación proporcionando una superficie plana para la colocación
de la armadura.
Medición
La unidad de medida será el metro cubico (m3) de concreto.
Forma de Pago
El pago se efectuará de acuerdo al avance ejecutado, constituyendo dicho precio y pago,
compensación plena por mano de obra, equipos fletes, etc. y todos los imprevistos
necesarios para completar la partida.
04.01.04. CONCRETO ARMADO
[Link]. ZAPATAS
[Link].01. CONCRETO f'c=280 kg/cm2 P/ZAPATA (CEMENTO P-V)
Definición
Esta especificación se refiere al concreto usado como material estructural y norma su
producción, manipuleo, transporte, colocación, curado, protección y pruebas de
resistencia. El Contratista se ceñirá estrictamente a lo indicado en los planos del
proyecto, en la presente especificación y en las normas vigentes, respectivamente.
Materiales
Los materiales que conforman el concreto son:
• Cemento Portland tipo V
• Agregado fino
• Agregado grueso
• Agua
Cemento
Se usará Cemento Pórtland Tipo I, MS o V, según sea el caso, debido a la consideración
determinada por el especialista de Suelos, la misma que deberá de estar indicada en los
planos y presupuesto correspondiente, siendo válida para los elementos de concreto en
contacto con el suelo. El Cemento a usar deberá cumplir con las Especificaciones y la
Norma NTP 334.090 del Perú.

206
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

En términos generales no deberá tener grumos, por lo que deberá protegerse en bolsas
o en silos en forma que no sea afectado por la humedad ya sea del medio o de cualquier
agente externo.
Se controlará la calidad del mismo, según la norma ASTM C-150 y se enviarán muestras
al laboratorio especializado en forma periódica a fin de que lo estipulado en las normas
garantice la buena calidad del mismo.
Agregado fino
Será arena natural, limpia, que tenga granos duros y resistentes, libre de cantidades
perjudiciales de polvo, terrones, partículas blandas o escamosas, esquistos, álcalis,
ácidos, cloruros, materia orgánica u otras sustancias dañinas al concreto.
La cantidad de material que pase la malla N° 200 no excederá del 5% del peso total y
deberá estar de acuerdo con la norma para agregado ASTM C-33.
Agregado grueso
Será grava o piedra en estado natural, triturada o partida, de grano compacto y de
calidad dura. Debe estar limpio, libre de cantidades perjudiciales de polvo, materia
orgánica, cloruros, greda u otras sustancias perjudiciales al concreto, ni contendrá mica,
piedra desintegrada ni cal libre. La graduación será uniforme desde la malla estándar
ASTM ¼” hasta el tamaño máximo indicado en el Cuadro.
Agua
El agua será fresca, limpia y bebible. Se podrá usar agua no bebible solo cuando,
mediante pruebas previas a su uso, se establezca que los cubos de concreto sin
agregado grueso hechos con ella, den resistencias iguales o mayores al 90% de la
resistencia de los cubos similares con agua potable.
El contenido de cloruros en el agua deberá controlarse de manera tal que el contenido
de cloruros total en la mezcla no exceda los máximos permitidos por la Norma ACI 318.
En general el agua debe cumplir con el artículo 3.3 de la Norma Técnica E.060 Concreto
Armado del Reglamento Nacional de Edificaciones.
Aditivos
En algunos elementos como columnas, vigas o placas debido a las dimensiones de los
elementos o por el tipo de acabado se usarán aditivos plastificantes y reductores de
agua los cuales están indicados en los respectivos análisis de costos unitarios., en caso
de considerarse necesario y con la previa aprobación de la Supervisión, podrá utilizarse
aditivos aceleradores de fragua.

207
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

En algunos elementos como tanques elevados y cisterna debido a la exposición al agua

se usarán aditivos hidrófugos como protección por impermeabilidad los cuales están
indicados en los respectivos análisis de costos unitarios., en caso de considerarse
necesario y con la previa aprobación de la Supervisión.
Los aditivos se usarán siguiendo estrictamente las instrucciones del fabricante.
No se aceptarán aditivos que contengan cloruros o nitratos. Su almacenamiento se hará
de tal manera de evitar la contaminación, evaporación o mezcla con cualquier otro
material.
Almacenamiento de materiales
Se cuidará que el cemento almacenado en bolsas no esté en contacto con el suelo o el
agua libre que pueda correr por el mismo. Se recomienda que el cemento se almacene
en un lugar techado fresco, libre de humedad y contaminación. El cemento se
almacenará en pilas de hasta 10 bolsas y se cubrirá con material plástico u otros medios
de protección. El cemento a granel se almacenará en silos metálicos u otros elementos
similares aprobados por la Inspección, aislándolo de una posible humedad o
contaminación.
Los agregados se almacenarán en forma tal que se prevenga una segregación
(separación de las partes gruesas de las finas) o contaminación excesiva con otros
materiales o agregados de otras dimensiones. El control de estas condiciones lo hará la
Supervisión, mediante muestreos periódicos para comprobar la granulometría y
limpieza del material.
Producción del concreto
La dosificación, mezcla de componentes, transporte y colocación del concreto se ceñirán
a la norma ACI-304. Cuando el concreto se coloque con bomba o faja transportadora, se
aplicarán adicionalmente las normas ACI-304-2R o ACI-304-4R. Cuando el concreto
provisto a la obra sea premezclado, se aplicará adicionalmente la norma ASTM C94.
En el Cuadro se muestran las clases de concreto de acuerdo a su uso y resistencia a la
compresión f´c, medida en cilindros estándar ASTM a los 28 días. Para la evaluación de la
resistencia f´c se usará la norma ACI-124.

Tamaño Relación agua Slump

Resistencia a la máximo cemento (revenimiento)
compresión a del máxima (litros / máximo en Uso
los 28 días f´c agregado saco de pulgadas
CLASE

(kg/cm2) (pulgadas) cemento)

208
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

1 175 1 1/2" 25.5 4" Vereda, dados de concreto,

Sobrecimiento, Columna, Viga, Losa

aligerada y maciza, Caja de rebose, Dado
2 210 1" 24.5 4"
de concreto, Canal de concreto y cámara
de válvula de aire.
Zapata, Losa de fondo de cimentación,
Muro reforzado, Columna, Viga
3 280 3/4" 24.5 4"
circular y Cámara repartidora de
presión.

En los planos el concreto se encuentra especificado por su resistencia a la compresión a

los 28 días en cilindros estándar ASTM (f´c).
Un saco de cemento es la cantidad de cemento contenida en un envase original de
fábrica, sin averías, con un peso de 42.5 kg, o una cantidad de cemento a granel que
pese 42.5 kg.
En ningún caso se aceptará un concreto que tenga más de 11.5 bolsas de cemento por
m3 de concreto.
Previamente a la producción del concreto para la construcción definitiva de los
elementos estructurales, el Contratista someterá a la aprobación de la Supervisión la
dosificación de cada clase de concreto. Para tal efecto deberá presentar la información
siguiente:
• Calidad del cemento
• Granulometría de los agregados
• Proporciones de la mezcla
• Resultados de las pruebas de testigos
La mezcla de cada clase de concreto deberá ser evaluada por lo menos por seis testigos
probados a la misma edad, obtenidos de mezclas de pruebas con los materiales que se
propone usar. La aprobación de la dosificación no exime al Contratista de su total
responsabilidad por la calidad del concreto.
Transporte y colocación del concreto
El Contratista someterá a la aprobación de la Supervisión los métodos y medios que
propone utilizar para el transporte y colocación del concreto. El concreto a ser usado en
la obra, en ningún caso tendrá más de 30 min entre su preparación y colocación.

209
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

En caso de usar mezcladoras, éstas deberán estar ubicadas lo más cerca posible a los
sitios donde va a vaciarse el concreto con el fin de facilitar su transporte y evitar
segregaciones y pérdida de material.
Consolidación
La consolidación o compactación del concreto se ceñirá a la norma ACI-309. El tipo de
vibrador a utilizarse será sometido a la aprobación de la Supervisión, quien deberá exigir
vibradores del diámetro y características específicas, condicionando o limitando el ritmo
de colocación del concreto en función del equipo con que cuente el Contratista.
En el llenado, los vibradores deberán penetrar unos 10 cm en la capa previamente
vaciada y se colocarán a distancias regulares y sistemáticas con el objeto de lograr una
correcta compactación. No se deberá iniciar el vaciado de una nueva capa si la anterior
no ha sido completamente vibrada.
El equipo mínimo será de dos vibradores de cada tipo por cada frente de trabajo. Los
vibradores podrán ser accionados ya sea por motor a gasolina, eléctrico o neumático,
con diámetro de cabeza de 1.9 a 3.8 cm para las zonas de mayor congestión de acero y
de 3.2 a 6.4 cm en zonas de menor congestión. En áreas en donde sea difícil el vibrado y
dudoso su efecto, será necesaria la utilización adicional del “chuceado”, para lo cual se
utilizará una barra de construcción de tamaño manejable.
Pruebas a la compresión
La evaluación de la resistencia a la compresión de cada clase de concreto se efectuará
aplicando la norma ACI-214. Se llevará un registro estadístico de los resultados de las
pruebas, estableciendo de esta manera la resistencia promedio, la resistencia
característica y la desviación estándar.
Una clase de concreto está definida como la mezcla lograda con los mismos ingredientes
y proporciones, incluyendo los aditivos. El valor f´c especificado en el proyecto
corresponde a la resistencia característica resultante de la evaluación. Este valor tendrá
consistencia real y efecto mandatorio después de un mínimo de 30 pruebas de cada
clase de concreto.
Con este objeto se tomarán testigos cilíndricos de acuerdo a la norma ASTM C31 en la
cantidad mínima de dos testigos por cada 30 m3 de concreto colocado, pero no menos
de dos testigos por día para cada clase de concreto; cuando se trate de concreto
premezclado se tomarán como mínimo dos testigos por cada cinco camiones. En
cualquier caso, cada clase de concreto será comprobada al menos por cinco pruebas.

210
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

La prueba consistirá en romper dos testigos de la misma edad y clase de acuerdo a lo

indicado en la norma ASTM C39. Se llamará resultado de la prueba al promedio de los
dos valores.
Un concreto será considerado satisfactorio si el promedio de tres resultados
consecutivos sea igual o mayor que el f´c requerido y si ningún testigo individual tenga
una rotura a 35 kg/cm2 o más por debajo del f´c requerido.
El Contratista llevará un registro de cada par de testigos fabricados, en el que constará
su número correlativo, la fecha de elaboración, la clase de concreto, el lugar específico
de uso, la edad al momento del ensayo, la resistencia de cada testigo y el resultado de la
prueba. Los costos de todas las pruebas de concreto que se realicen deben estar
considerados en los precios unitarios del Contratista.
Aceptación
En caso que no se obtenga la resistencia especificada, la Supervisión podrá ordenar a su
juicio el retiro y reposición del concreto bajo sospecha o la ejecución de pruebas de
carga.
En el caso que deban ejecutarse pruebas de carga, estas se harán de acuerdo a las
indicaciones del Código ACI-318. De no obtenerse resultados satisfactorios de las
pruebas de carga, se procederá a la demolición de la estructura, ya sea en forma parcial
o total, según el rango de los resultados.
Solamente se podrá reforzar la estructura bajo estricta decisión y responsabilidad del
proyectista a través de la Supervisión.
El costo de la eliminación y sustitución del concreto y las pruebas de carga, así como el
costo de la demolición, refuerzo y reconstrucción, si estas llegaran a ser necesarias, será
por cuenta exclusiva del Contratista, quien no podrá justificar demoras en la entrega de
la obra por estas causales.
Protección del concreto fresco y resane de defectos superficiales
El concreto fresco debe ser protegido de la acción nociva de los rayos solares, del viento
seco en condiciones de evaporación rápida, de golpes, de vibraciones y otros factores
que puedan afectar su integridad física o interferir con la fragua.
Todos los defectos superficiales serán reparados inmediatamente después del
desencofrado. La decisión de que defectos superficiales pueden ser reparados y qué
áreas deben ser removidas será atribución exclusiva de la Supervisión, quien deberá
estar presente en todas las labores de desencofrado, no pudiendo efectuarse las mismas
sin su aprobación expresa.

211
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

El procedimiento y materiales para el resane serán tales que aseguren la permanencia

de la restitución de la capacidad estructural del elemento y de los recubrimientos de la
armadura especificada.
En cualquier caso, el Contratista es el responsable final de la calidad de los trabajos, y
por lo tanto podrá exigírsele la remoción o demolición de todo trabajo que a juicio de la
Supervisión no cumpla con las exigencias de estas especificaciones o de las normas a
que se hace referencia en ellas.
Pruebas de cargas de la estructura
El Ingeniero está facultado para ordenar una prueba de carga en cualquier porción de la
estructura cuando las condiciones de seguridad no sean satisfactorias o cuando el
promedio de las probetas ensayadas arroja resistencias inferiores a las especificaciones.
La carga de prueba no se colocará hasta que los elementos estructurales o porción de
éstos, hayan soportado una carga muerta de servicio colocada 48 horas antes.
Antes de la colocación de la carga de prueba, se tomará medidas por medio de
instrumentos especificados, los cuales deberán estar en buenas condiciones y arrojen
lecturas comparativas, acto seguido se procederá al incremento de cargas.
Los elementos estructurales o porción de éstos serán sometidos a una carga de prueba
equivalente a 0.3 veces la carga muerta de servicio, más 1.7 veces la carga viva de
servicio, la cual se aplicará sin impacto y sin producir el efecto de arco; dicha carga se
aplicará por incremento y se tomará lectura de las deflexiones al concluir cada
incremento.
Si las estructuras presentan una falta evidente, el Ingeniero realizará los cambios e
innovaciones pertinentes, a fin de hacerla adecuada, a la capacidad diseñada, teniendo
el Contratista que ceñirse a las indicaciones del Ingeniero.
Siendo: H = Peralte de elemento
L = Luz del elemento (en voladizos tómese el doble).
Si la deflexión máxima de una viga de un piso o un techo excede de 12/2000 H (cm), la
recuperación de la deflexión dentro de las 24 horas siguientes al retiro de la carga de
prueba, será por lo menos 75 % de la deflexión máxima.
Las construcciones que no muestren una recuperación mínima del 75% de la deflexión
máxima pueden ser probadas nuevamente.
La segunda prueba de carga podrá realizarse después que haya pasado por lo menos 72
horas después de haber retirado la primera carga (primera prueba), en el nuevo ensayo
la recuperación deberá ser por lo menos el 75%.

212
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Unidad de Medida
La medición de la partida de concreto será por metro cubico (m3).
Forma de pago
Su pago constituirá compensación completa por los trabajos descritos anteriormente
incluyendo mano de obra, leyes sociales, materiales, equipos, herramientas, imprevistos
y en general todo lo necesario para completar la partida correctamente.
[Link].02. ENCOFRADO Y DESENCOFRADO DE ZAPATAS
Igual que el ítems [Link].01.02
[Link].03. ACERO DE REFUERZO fy=4,200 kg/cm2
Igual que el ítems [Link].01.03.
[Link].04. CURADO CON ADITIVO QUIMICO EN CONCRETO
Igual que el ítems [Link].01.04

[Link]. LOSA DE FONDO DE PISO

[Link].01. CONCRETO F'C=280KG/CM2 P/ LOSA FONDO-PISO (CP-V)
Igual que el ítems [Link].01.
[Link].02. ACERO DE REFUERZO fy=4,200 kg/cm2
Igual que el ítems [Link].01.03.
[Link].03. CURADO CON ADITIVO QUIMICO EN CONCRETO
Igual que el ítems [Link].01.04

[Link]. MUROS REFORZADOS

[Link].01. CONCRETO F'C=280KG/CM2 P/ MUROS REFORZADOS (CP-V)
Igual que el ítems [Link].01.
[Link].02. ENCOFRADO Y DESENCOFRADO PARA MUROS REFORZADOS
Igual que el ítems [Link].01.02
[Link].03. ACERO DE REFUERZO fy=4,200 kg/cm2
Igual que el ítems [Link].01.03.
[Link].04. CURADO CON ADITIVO QUIMICO EN CONCRETO
Igual que el ítems [Link].01.04

[Link]. VIGAS CIRCULARES

[Link].01. CONCRETO F'C=280KG/CM2 P/ VIGA CIRCULAR (CP-MS)
Igual que el ítems [Link].01.

213
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

[Link].02. ENCOFRADO Y DESENCOFRADO PARA VIGAS CIRCULARES

Igual que el ítems [Link].01.02
[Link].03. ACERO DE REFUERZO fy=4,200 kg/cm2
Igual que el ítems [Link].01.03.
[Link].04. CURADO CON ADITIVO QUIMICO EN CONCRETO
Igual que el ítems [Link].01.04

[Link]. CUPULA ESFERICA

[Link].01. CONCRETO F'C 245 KG/CM2 PARA CUPULA ESFERICA (CP-MS)
Igual que el ítems [Link].01.
[Link].02. ENCOFRADO Y DESENCOFRADO PARA CUPULA ESFERICA
Igual que el ítems [Link].01.02
[Link].03. ACERO DE REFUERZO fy=4,200 kg/cm2
Igual que el ítems [Link].01.03.
[Link].04. CURADO CON ADITIVO QUIMICO EN CONCRETO
Igual que el ítems [Link].01.04

04.01.05. REVOQUES Y ENLUCIDOS

[Link]. TARRAJEO PULIDO CON IMPERMEABILIZANTE DE LOSA DE FONDO-PISO
Descripción
Se hará un tarrajeo impermeabilizante en los lugares indicados en los planos de
arquitectura. Se seguirá con el procedimiento detallado por el fabricante en el producto.
Esta partida, comprende la ejecución de revestimiento, constituido por una capa de
mortero cemento arena 1:5 más un aditivo impermeabilizante aplicado en los lugares
indicados en los planos de arquitectura.
Durante el proceso constructivo deberá tomarse en cuenta todas las precauciones
necesarias para no causar daño a los revoques terminados.
Todos los revoques y vestiduras serán terminados con nitidez en superficies planas y
ajustando los perfiles a las medidas terminadas, indicadas en los planos.
La mano de obra y los materiales necesarios deberán ser tales que garanticen la buena
ejecución de los revoques de acuerdo al proyecto arquitectónico.
El revoque será ejecutado, previa limpieza y humedecimiento de las superficies donde debe
ser aplicado.
La mezcla de mortero será de la siguiente proporción:

214
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Mortero de Cemento - arena para “pañeteo” y remates, proporción: 1:5 más aditivo
impermeabilizante cuya dosificación será dada por el fabricante.
Estas mezclas se preparan en bateas de madera perfectamente limpias de todo residuo
anterior.
Las superficies a obtener serán planas, sin resquebraduras, eflorescencias o defectos.
La arena para el mortero deberá ser limpia, exenta de sales nocivas y material orgánico,
asimismo no deberá tener arcilla con exceso de 4%, la mezcla final del mortero debe
zarandearse esto por uniformidad.
Materiales
Se empleará Cemento Portland tipo I, arena fina, clavos c/cabeza para madera, agua y regla
de madera más aditivo liquido impermeabilizante.
El rendimiento del impermeabilizante será de ½ galón impermeabilizante por bolsa de
cemento en el agua de amasado. La cantidad de agua a emplearse puede variar de 4.5 a 7
galones por bolsa de cemento de acuerdo al diseño de mezcla. Para morteros
impermeables usar diseño 1:3 (1 cemento + 3 arena fina). El rendimiento es 5m2 aprox. en
tarrajeos a un espesor de 1.3 cm. por bolsa de cemento.
Procedimiento constructivo
El tarrajeo de muros se aplicará en dos etapas, en la primera llamada pañeteo se proyecta
simplemente el mortero sobre el paramento ejecutando las cintas o maestras encima de las
cuales se corre una regla, luego con el pañeteo endurecido se aplica la segunda capa, para
obtener una superficie plana y acabada, debiendo quedar lista para recibir la pintura.
El trabajo se hará con cintas de mortero pobre 1:6 cemento arena, corridas verticalmente y
a lo largo del muro, la mezcla del tarrajeo será en proporción 1:5 cemento: arena, con un
espesor de e=1.5cm.
Las cintas se aplomarán y sobresaldrán el espesor exacto del tarrajeo y estarán espaciadas a
1m. Partiendo lo más cerca posible de la unión de las esquinas, luego de rellenado el
espacio entre cintas se picará éstas y en su lugar se rellenarán con mezcla más fuerte que la
usada en el tarrajeo, las cintas no deben formar parte del tarrajeo. El revoque terminará en
el piso.
Unidad de medida
La unidad de medición de estas partidas será metro cuadrado (m2).
Forma de pago
El pago de esta partida será al precio unitario correspondiente de acuerdo a la unidad de
medición y constituirá compensación completa por los trabajos descritos incluyendo mano

215
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

de obra, leyes sociales, seguro SCTR o de vida, materiales, equipo y herramientas. También
considerar suministro, transporte, almacenaje, manipuleo y todo imprevisto en general con
la finalidad de completar la partida.
[Link]. TARRAJEO PULIDO CON IMPERMEABILIZANTE DE MUROS
Igual que el ítems [Link]
[Link]. TARRAJEO PULIDO C/ IMPERMEABILIZANTE CÚPULA INTERIOR C:A 1:5
E=1.5CM
Igual que el ítems [Link]
[Link]. TARRAJEO EXTERIOR C/MORTERO EN MUROS C:A 1:5 E=1.5CM
Igual que el ítems [Link].02
04.01.06. CARPINTERIA METALICA
[Link]. MARCO Y TAPA DE PLANCHA METALICA ESTRIADA
DI=70CMX70CM/MECAN. SEG. EXTERNO
Igual que el ítems [Link].06.06
[Link]. MARCO Y TAPA DE PLANCHA METALICA ESTRIADA
DI=70CMX70CM/MECAN. SEG. INTERNO
Igual que el ítems [Link].06.06
[Link]. ESCALERA DE GATO DE TUB. Fº Gº CON PARANTES DE 2'' POR 16 PELDAÑOS
DE Fº Gº 3/4''
Descripción:
Se trata de la construcción e instalación de escalera de gato. Se usarán para todos estos
elementos los perfiles indicados en los planos.
Todas las uniones y empalmes deberán ser soldados al ras y trabados en tal forma que la
unión sea invisible, debiendo proporcionar al elemento la solidez necesaria para que no se
deforme, al ser ensamblado, ni cuando sea sometido a los esfuerzos de trabajo ni menos
aún por su propio peso.
Todos los trabajos en fierro se rasquetearán y lijarán cuidadosamente aplicando con brocha
o pistola dos manos de imprimante anticorrosivo de distinto color del tipo convencional
que otorga protección a las superficies metálicas. Sobre este imprimante se aplicará dos
manos de esmalte de color negro de acuerdo a las especificaciones del fabricante.
Materiales:
Serán empleados elementos de fierro que conserven las características del diseño
expresado en los planos.

216
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Los elementos a utilizarse serán perfiles, barras, tubos, platinas y planchas de calidad A-36
ASTM, o equivalente cuyas dimensiones están especificadas en los planos respectivos.
Las barras, perfiles, tubos y planchas serán rectos, lisos, sin dobladuras, abolladuras ni
oxidaciones, de formas geométricas bien definidas. La ejecución de la carpintería debe ser
prolija, evitando las juntas con defectos de corte entre otros.
Procedimiento constructivo:
Los elementos que requieren ensamblaje especial, serán soldados adecuadamente sin
rebabas y con esquinas perfectamente a escuadra. Se entregarán en obra, libre de defectos
y torceduras, con dos manos de pintura anticorrosiva sobre la superficie libre de óxidos
antes del acabado final, que será esmalte sintético, se usará pintura galvite para los fierros
galvanizados.
La soldadura a emplearse estará de acuerdo con las especificaciones dadas por el
fabricante, tanto en profundidad, forma y longitud de aplicación. Una vez ejecutada esta,
debe ser esmerilada para que presente un acabado de superficie uniforme. En el caso de
trabajos con plancha delgada podrá usarse soldadura eléctrica del tipo de "punto".
El Contratista deberá ejecutar todos los trabajos de carpintería de fierro que se encuentran
indicados y/o detallados en los planos, así como todos los trabajos que sean necesarios
para completar el Proyecto.
La carpintería de fierro será ejecutada por operarios expertos, en un taller provisto de las
mejores herramientas y equipos para cortar, doblar, soldar, esmerilar arenar, pulir, etc. que
aseguren un perfecto acabado de acuerdo a la mejor práctica industrial de actualidad, con
encuentros y ensambles exactos, todo con los detalles indicados en los planos.
Los planos muestran por lo general solamente los requerimientos arquitectónicos, siendo
de responsabilidad del Contratista de proveer la colocación de anclajes y platinas
empotradas en la albañilería, cuando no se indican en los planos destinados a soldar los
marcos, así como cualquier otro elemento de sujeción para garantizar la perfecta
estabilidad y seguridad de las piezas que se monten.
Los encuentros hechos con soldadura serán cuidadosamente esmerilados para recuperar
una superficie lisa y perfecta en el empalme.
En los casos que sean requeridos por la inspección y antes de ser pintadas, las piezas
terminadas serán sometidas a un arenado con equipo especial, hasta obtener una
superficie absolutamente libre de óxido e impurezas, de apariencia blanco – grisácea tipo
"metal blanco".
Método de Medición:

217
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

unidad (Und).
Condiciones de Pago:
El pago se efectuará considerando como unidad de medida la unidad (Und.) y se
multiplicará por su costo unitario. Dicho pago constituirá retribución total por la mano de
obra, equipos, herramientas y cualquier otro insumo que se requiera para ejecutar
totalmente el trabajo. El Supervisor velará porque ella se ejecute permanentemente
durante el desarrollo de la obra, hasta su culminación. La verificación del metrado la
realizara el supervisor debiéndose contar con su aprobación para el pago respectivo.
[Link]. ESCALERA DE GATO DE TUB. Fº Gº CON PARANTES DE 2'' POR 25 PELDAÑOS
DE Fº Gº 3/4''
Igual que el ítems [Link]
[Link]. SOPORTE METÁLICO TIPO ABRAZANDERA PARA TUBERIA DN 100 A 150 MM
Descripción
Esta partida se refiere a la instalación de soportes metálicos tipo abrazadera para las
tuberias de 10mm y 150mm.
Unidad de Medida
El método de medición para estas partidas será en unidad (und).
Forma de pago
El pago de estos trabajos se hará por m3 de concreto, cuyos precios unitarios se encuentran
definidos en el presupuesto. El Supervisor velará porque ella se ejecute durante el
desarrollo de la obra.

04.01.07. CERRAJERIA
[Link]. CANDADO INCLUYE ALDABAS
Descripción
El candado será de metal tipo pesada, de acuerdo a lo indicado en el plano.
Las aldabas serán de metal tipo pesada, de acuerdo a lo indicado en el plano.
Método de Medición
La unidad de medida es la unidad (Und.)
Condiciones de Pago
El pago se efectuará considerando como unidad de medida la unidad (Und) y se multiplicará
por su costo unitario. Dicho pago constituirá retribución total por la mano de obra, equipos,
herramientas y cualquier otro insumo que se requiera para ejecutar totalmente el trabajo.
El Supervisor velará porque ella se ejecute permanentemente durante el desarrollo de la

218
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

obra, hasta su culminación. La verificación del metrado la realizara el supervisor debiéndose

contar con su aprobación para el pago respectivo.

04.01.08. VARIOS
[Link]. PROVISIÓN Y COLOCADO DE JUNTA DE WATER STOP NEOPRENE E=15 CM
(6'')
Definición
Esta partida se refiere al suministro e instalación de Junta de Water Stop de Neopreno de
6” a ubicar en la Cisterna y el Tanque Elevado
Características
Son elementos de neopreno, de gran resistencia y elasticidad, que incorporadas en las
juntas de concreto aseguran una perfecta estanqueidad en las obras hidráulicas donde se
quiere resistir la acción de fuertes presiones de agua, absorber la expansión y contracción,
movimientos laterales y transversales de la estructura. Estas cintas están diseñadas en cruz
con nervaduras múltiples que permitan una buena adherencia, acoplamiento y retención al
concreto. Tiene además un centro protuberante que ayuda a resistir la presión originada
por los movimientos de las estructuras.
Se usa embebida en el concreto a través y a lo largo de la junta de dilatación en:
• Tanques
• Reservorios
• Represas
• Canales
• Acueductos
• Piscinas
• Puentes
• Edificaciones en general

219
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Unidad de Medida
La unidad de medida de esta partida será por metro (m).
Forma de pago
El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio
constituye la compensación total por toda la mano de obra, materiales, equipo, ensayos de
control de calidad, herramientas e imprevistos y todos los gastos que demande el
cumplimiento del trabajo.
[Link]. LIMPIEZA Y DESINFECCIÓN DEL RESERVORIO APOYADO
Descripción
Trabajos previos:
- Identificación de materiales de construcción y equipamiento de las unidades de
almacenamiento de agua.
- Cálculos de los volúmenes de las unidades
- Identificación del grado de limpieza de las unidades.
- Reconociemiento de horas de abastecimiento publico y otras formas de
abastecimiento.
- Ubicación de puntos de energía eléctrica y facilidad para uso de escaleras y equipo de
bombeo.
- Corrdinar el trabajo
- Verificar el cumplimiento del reglamento nacional de construcciones, sobre
instalaciones sanitarias en cisternas y tanques elevados.

220
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Control físico
- Corregir deficiencias sanitarias según se diagnostique:
o Instalando: buzones de acceso, tapas sanitarias, brechas de aire, tubería de
ventilación con malla, eliminando fisuras en techos o tapas de las unidades de
oxido de la escalera de acceso interior y tuberias
o Pintando con pintura anticorrosiva
o Reparando las instalaciones hidráulicas, fugas en las válvulas de flotador
o Instalando tubería de rebose que eviten conexiones cruzadas
Limpieza de unidades
- Vaciar la unidad
- Eliminar todo si hubiera presencia
- Aspersar todas las superficies con solución clorada de 100 a 250 ppm. (para sacar –
soltar hongos y algas)
- Limpieza de techo, paredes y fondo con solución clorada de 50 ppm. Y escobilla
- Desechar restos y agua por la tubería de desagüe.
- Enjuagar bien las superficies o aspersar agua, eliminando restos de cloro, algas, hongos
y suciedad.
Tratamiento químico
- Desinfectar techo, paredes y fondo, embebiendo o aspersando las superficies con
solución desinfectante.
- Dejar en contacto 1 hora.
Actividades post tratamiento
- Enjuagar las superficies con agua potable o aspersar agua
- Abrir la válvula de distribución para desinfectar instalaciones interiores de agua
- Abrir llaves interiores para establecer contacto por 30 minutos
- Eliminar excedentes por válvulas y llaves interiores
Unidad de Medida
La unidad de medida de esta partida será por metro cuadrado (m2).
Forma de pago
El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio
constituye la compensación total por toda la mano de obra, materiales, equipo, ensayos de
control de calidad, herramientas e imprevistos y todos los gastos que demande el
cumplimiento del trabajo.

221
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

04.01.09. PINTURAS
[Link]. PINTADO EXTERIOR C/TEKNOMATE O SIMILAR DE RESERVORIO APOYADO,
INCL. MENSAJE
Igual que el ítems [Link].02

04.01.10. INSTALACION HIDRAULICAS

[Link]. TUBERÍA DE ACERO SCH- 40 P/EQUIPAMIENTO DN 150MM INCL. 1% DESP
Igual que el ítems [Link].01
[Link]. TUBERÍA DE ACERO SCH- 40 P/EQUIPAMIENTO DN 100MM INCL. 1% DESP
Igual que el ítems [Link].01
[Link]. TUBERÍA DE ACERO SCH- 40 P/EQUIPAMIENTO DN 50MM INCL. 1% DESP
Igual que el ítems [Link].01
[Link]. CODO DE HD. BB, DN 150MM X 90º PN16 und
Igual que el ítems [Link].04
[Link]. CODO DE HD. BB, DN 150MM X 45º PN16 und
Igual que el ítems [Link].04
[Link]. CODO DE HD. BB, DN 100MM X 90º PN16 und
Igual que el ítems [Link].04
[Link]. CODO DE HD. BB, DN 100MM X 45º PN16 und
Igual que el ítems [Link].04
[Link]. VÁLVULA COMPUERTA HO. DÚCTIL BB DN 150MM PN16 und
Igual que el ítems [Link].04
[Link]. VÁLVULA COMPUERTA HO. DÚCTIL BB DN 100MM PN16 und
Igual que el ítems [Link].04
[Link]. VÁLVULA COMPUERTA HO. DÚCTIL BB DN 50MM PN16 und
Igual que el ítems [Link].04
[Link]. UNIÓN DE DESMONTAJE AUTOPORTANTE DN 150MM PN16 und
Igual que el ítems [Link].04
[Link]. UNIÓN DE DESMONTAJE AUTOPORTANTE DN 100MM PN16 und
Igual que el ítems [Link].04
[Link]. TEE HD TIPO BB, DN 100MM PN16 und
Igual que el ítems [Link].04
[Link]. TEE HD TIPO BB, DN 150MM PN16 und
Igual que el ítems [Link].04

222
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

[Link]. TEE HD TIPO BB, DN 100MMX50MM PN16 und

Igual que el ítems [Link].04
[Link]. MEDIDOR DE CAUDAL ELECTROMAGNETICO HD, BB DN 100MM PN16
Igual que el ítems [Link].04
[Link]. BRIDA DE ANCLAJE PARA TUBERIA DN 100MM und
Igual que el ítems [Link].04
[Link]. BRIDA DE ANCLAJE PARA TUBERIA DN 150MM und
Igual que el ítems [Link].04
[Link]. CANASTILLA DE SUCCION HD. DN 100MM PN16 und
Igual que el ítems [Link].04
[Link]. TRANSICIÓN HO. DO. BRIDA CAMPANA 100MM P/EMB. TUB. PVC
Igual que el ítems [Link].04
[Link]. BRIDA DE ACERO C-207 AWWA Ó ISO P/SOLDAR Y EMPERNAR DN 150MM
Igual que el ítems [Link].04
[Link]. BRIDA DE ACERO C-207 AWWA Ó ISO P/SOLDAR Y EMPERNAR DN 100MM
Igual que el ítems [Link].04
[Link]. BRIDA DE ACERO C-207 AWWA Ó ISO P/SOLDAR Y EMPERNAR DN 50MM
Igual que el ítems [Link].04
[Link]. EMPAQUETADURA DE EPDM DN 150MM
Igual que el ítems [Link].04
[Link]. EMPAQUETADURA DE EPDM DN 100MM
Igual que el ítems [Link].04
[Link]. EMPAQUETADURA DE EPDM DN 50MM
Igual que el ítems [Link].04
[Link]. PERNO DE ACERO INCLUYE TUERCA P/UNIR BRIDAS DN 150MM
Igual que el ítems [Link].04
[Link]. PERNO DE ACERO INCLUYE TUERCA P/UNIR BRIDAS DN 100MM
Igual que el ítems [Link].04
[Link]. PERNO DE ACERO INCLUYE TUERCA P/UNIR BRIDAS DN 50MM
Igual que el ítems [Link].04
[Link]. VALVULA HIDRAULICA DE ALTITUD HD DN100mm
Igual que el ítems [Link].04
[Link]. INSTALACIÓN DE ACCESORIOS DE HD DN 50-150 MM
Igual que el ítems [Link].04

223
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

[Link]. MONTAJE DE EQUIPOS E INSTALACIONES HIDRÁULICAS DE RESERVORIO

APOYADO
Igual que el ítems [Link].05
[Link]. CODO PVC UF DN 50mm x 90°
Igual que el ítems 03.03.01
[Link]. INSTALACIÓN DE ACCESORIOS DE PVC DN 50
Descripción
Comprende la mano de obra para la instalación de los accesorios de pvc.
Materiales
HERRAMIENTAS MANUALES
Método de Ejecución
Según la ubicación en los planos de detalle de arquitectura se procederá con su trazado en
campo, conforme a esto se procederá a la instalación de su sistema de soporte y fijación de
acuerdo al tipo de muro: si es muro de albañilería, muro de concreto o tabique de drywall.
En muro de albañilería o muro de concreto: se fijarán de acuerdo a las especificaciones del
fabricante del accesorio sanitario, con ayuda de tacos de expansión o mediante perforación
y fijación de pernos.
La altura de instalación de los accesorios sanitarios se hará conforme a los planos de
detalles y especificaciones técnicas de arquitectura. Todo accesorio sanitario debe estar
correctamente fijado y nivelado según la ubicación que se muestra en planos.
Luego de su instalación, se verificará su correcta fijación, nivelación. Todas las conexiones
deben quedar herméticas sin presencia de rendijas, las cuales serán selladas con fragua o
silicona en frío resistente a la humedad, según el tipo de acabado donde será instalado. En
ningún caso se aceptarán rayaduras o manchas en
los accesorios sanitarios instalados.
Unidad de Medida:
La Unidad de medición es por unidad de cada conjunto completo e instalado (Und.)
Método de medición:
El cómputo de accesorios instalados se efectuará por cantidad de unidades, agrupándose
por tipos de aparatos.
Forma de pago:
La cantidad determinada según el método de medición, será pagada al precio unitario del
contrato y dicho pago constituirá compensación total por el costo de material, equipo,
mano de obra e imprevistos necesarios para completar la partida.

224
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

04.02. CASETA DE VALVULAS DE RESERVORIO

04.02.01. TRABAJOS PRELIMINARES
[Link]. TRAZO Y REPLANTEO INICIAL DEL PROYECTO m2
Igual que el ítems [Link].01
[Link]. REPLANTEO FINAL DEL PROYECTO
Igual que el ítems [Link]

04.02.02. MOVIMIENTO DE TIERRAS

[Link]. CORTE DE TERRENO CON MAQUINARIA
Descripción
Se entiende por excavación de terreno con maquinaria, a la remoción de material hasta el
nivel de la subrasante requerida por grandes volúmenes de tierra, los cuales se perfilarán
para la obtención de un nivel preliminar llano.
Procedimiento Constructivo
Este proceso será llevado a cabo por el operador, el cual preliminarmente se realizará el
trazado del área a delimitar, y luego operar la maquinaria con el fin de obtener un nivel
adecuado para la realización del os trabajos de excavación.
Equipo:
- RETROEXCAVADOR S/LLANTAS 58 HP 1 YD3.
Control
El supervisor deberá controlar el estricto cumplimiento de las formas, medidas y
profundidades de excavación, tal que se eviten mayores excavaciones a las necesarias
(sobre excavaciones).
Asimismo, deberá exigir al Ejecutor en todo momento mantener e implementar las medidas
de seguridad necesarias que garanticen la NO ocurrencia de daños personales y materiales
en la obra.
Unidad de Medida
La unidad de medición es el Metro Cubico (m3).
Forma de pago
El trabajo será pagado con el precio unitario de la partida respectiva indicada en el
Presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para
completar satisfactoriamente el trabajo con la previa aprobación del Supervisor.

225
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

[Link]. EXCAVACIONES TERRRENO SEMIROCOSO

Igual que el ítems [Link]
[Link]. RELLENO COMPACTADO CON MATERIAL PROPIO
Igual que el ítems [Link].02
[Link]. ELIMINACION DE MATERIAL EXCEDENTE
Igual que el ítems [Link].06
[Link]. NIVELACION INTERIOR Y COMPACTADO PARA F. PISO Y VEREDAS
Igual que el ítems [Link].03
[Link]. AFIRMADO E=4" PARA PISOS Y VEREDAS m2
Igual que el ítems [Link].04

04.02.03. CONCRETO SIMPLE

[Link]. CONCRETO CIMIENTOS CORRIDOS MEZCLA 1:10 CEMENTO-HORMIGON
30% PIEDRA GRANDE 6" MAX
Igual que el ítems [Link].01
[Link]. ENCOFRADO Y DESENCOFRADO DE CIMIENTO CORRIDO
Igual que el ítems [Link].02
[Link]. CONCRETO SOBRECIMIENTO MEZCLA 1:8 CEMENTO-HORMIGON 25%
PIEDRA MEDIANA 3" MAX (CP-MS)
Descripción
Estas partidas corresponden a la ejecución de sobrecimientos según los planos del
Proyecto, las dosificaciones de cemento serán de acuerdo a la partida ejecuta y según
norma actual.
Respecto del concreto ciclópeo, este será con proporciones C:A 1:10 y 25 % de piedra
mediana.
El batido de estos materiales se hará utilizando mezcladora mecánica, debiendo efectuarse
estas operaciones por lo mínimo durante 1 minuto por carga. Sólo podrá emplearse agua
potable o agua limpia de buena calidad, libre de impureza que pueda dañar el concreto; se
humedecerá las zanjas antes de llenar los cimientos y no se colocará las piedras sin antes
haber depositado una capa de concreto de por lo menos 5 cm. de espesor. Las piedras
deberán quedar completamente rodeadas por la mezcla sin que se tome los extremos.
Se prescindirá de encofrado cuando el terreno lo permita, es decir que no se produzca
derrumbes.
Materiales

226
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

- PIEDRA MEDIANA (MAX. 3")

- HORMIGON
- AGUA PUESTA EN OBRA
- CEMENTO PORTLAND TIPO MS (42.5 kg)
Equipos y herramientas
- HERRAMIENTAS MANUALES
- MEZCLADORA DE CONC(TAMBOR) 11 P3, 23 HP
Unidad de Medida
El método de medición para estas partidas será en metros cúbicos (m3) trabajados.
Forma de pago
El pago de estos trabajos se hará por m3 de concreto, cuyos precios unitarios se encuentran
definidos en el presupuesto. El Supervisor velará porque ella se ejecute durante el
desarrollo de la obra.
[Link]. ENCOFRADO Y DESENCOFRADO DE SOBRECIMIENTO
Igual que el ítems [Link].01.02.
[Link]. CONCRETO FALSA ZAPATA MEZCLA 1:12 CEMENTO-HORMIGON 30%
PIEDRA GRANDE 8" MAX
Descripción
Estas partidas corresponden a la ejecución de falsa zapata según los planos del Proyecto, las
dosificaciones de cemento serán de acuerdo a la partida ejecuta y según norma actual.
Respecto del concreto ciclópeo, este será con proporciones C:A 1:12 y 30 % de piedra
grande.
El batido de estos materiales se hará utilizando mezcladora mecánica, debiendo efectuarse
estas operaciones por lo mínimo durante 1 minuto por carga. Sólo podrá emplearse agua
potable o agua limpia de buena calidad, libre de impureza que pueda dañar el concreto; se
humedecerá las zanjas antes de llenar los cimientos y no se colocará las piedras sin antes
haber depositado una capa de concreto de por lo menos 5 cm. de espesor. Las piedras
deberán quedar completamente rodeadas por la mezcla sin que se tome los extremos.
Se prescindirá de encofrado cuando el terreno lo permita, es decir que no se produzca
derrumbes.
Materiales
- PIEDRA GRANDE (MAX. 8")
- HORMIGON
- AGUA PUESTA EN OBRA

227
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

- CEMENTO PORTLAND TIPO MS (42.5 kg)

Equipos y herramientas
- HERRAMIENTAS MANUALES
- MEZCLADORA DE CONC(TAMBOR) 11 P3, 23 HP
Unidad de Medida
El método de medición para estas partidas será en metros cúbicos (m3) trabajados.
Forma de pago
El pago de estos trabajos se hará por m3 de concreto, cuyos precios unitarios se encuentran
definidos en el presupuesto. El Supervisor velará porque ella se ejecute durante el
desarrollo de la obra.
[Link]. CONCRETO F'C = 100 Kg/cm2 E = 4" - FALSO PISO
Igual que el ítems [Link].03

04.02.04. CONCRETO ARMADO

[Link]. SOBRECIMIENTO
[Link].01. SOBRECIMIENTO, CONCRETO F'c=210 kg/cm2 (CP-MS)
Igual que el ítems [Link].01.01.
[Link].02. ENCOFRADO Y DESENCOFRADO DE SOBRECIMIENTO
Igual que el ítems [Link].01.02.
[Link].03. ACERO DE REFUERZO fy=4,200 kg/cm2
Igual que el ítems [Link].01.03.
[Link].04. CURADO CON ADITIVO QUIMICO EN CONCRETO
Igual que el ítems [Link].01.04

[Link]. COLUMNAS
[Link].01. COLUMNAS.- CONCRETO f'c=210 kg/cm2
Igual que el ítems [Link].02.01.
[Link].02. ENCOFRADO Y DESENCOFRADO DE COLUMNAS
Igual que el ítems [Link].02.02
[Link].03. ACERO DE REFUERZO fy=4,200 kg/cm2
Igual que el ítems [Link].01.03.
[Link].04. CURADO CON ADITIVO QUIMICO EN CONCRETO
Igual que el ítems [Link].01.04

228
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

[Link]. VIGAS
[Link].01. VIGAS.- CONCRETO f'c=210 kg/cm2
Igual que el ítems [Link].03.01.
[Link].02. VIGAS.- ENCOFRADO Y DESENCOFRADO
Igual que el ítems [Link].03.02
[Link].03. ACERO DE REFUERZO fy=4,200 kg/cm2
Igual que el ítems [Link].01.03.
[Link].04. CURADO CON ADITIVO QUIMICO EN CONCRETO
Igual que el ítems [Link].01.04

[Link]. LOSA MACIZA

[Link].01. LOSAS MACIZAS CONCRETO f'c =210KG/CM2
Igual que el ítems [Link].04.01.
[Link].02. ENCOFRADO Y DESENCOFRADO DE LOSA MACIZA
Igual que el ítems [Link].04.02
[Link].03. ACERO DE REFUERZO fy=4,200 kg/cm2
Igual que el ítems [Link].01.03.
[Link].04. CURADO CON ADITIVO QUIMICO EN CONCRETO
Igual que el ítems [Link].01.04

[Link]. CAJA DE LIMPIA Y REBOSE

[Link].01. CONCRETO EN CAJA DE REBOSE F'C=210 KG/CM2 (CP-MS)
Igual que el ítems [Link].01.01.
[Link].02. ENCOFRADO Y DESENCOFRADO DE ESTRUCTURA CARAVISTA
Igual que el ítems [Link].06.02
[Link].03. ACERO DE REFUERZO fy=4,200 kg/cm2
Igual que el ítems [Link].01.03.
[Link].04. CURADO CON ADITIVO QUIMICO EN CONCRETO
Igual que el ítems [Link].01.04

[Link]. CANAL DE CONCRETO

[Link].01. CONCRETO F'C=210kg/cm2 PARA CANAL (CP-MS)
Igual que el ítems [Link].01.01.
[Link].02. ENCOFRADO Y DESENCOFRADO DE ESTRUCTURA CARAVISTA

229
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Igual que el ítems [Link].06.02

[Link].03. ACERO DE REFUERZO fy=4,200 kg/cm2
Igual que el ítems [Link].01.03.
[Link].04. CURADO CON ADITIVO QUIMICO EN CONCRETO
Igual que el ítems [Link].01.04

[Link]. DADOS DE CONCRETO

[Link].01. DADO DE CONCRETO F'C=210 KG/CM2
Igual que el ítems [Link].07.01.
[Link].02. ENCOFRADO Y DESENCOFRADO DE ESTRUCTURA CARAVISTA
Igual que el ítems [Link].07.02
[Link].03. ACERO DE REFUERZO fy=4,200 kg/cm2
Igual que el ítems [Link].01.03.
[Link].04. CURADO CON ADITIVO QUIMICO EN CONCRETO
Igual que el ítems [Link].01.04

04.02.05. MUROS Y TABIQUES DE ALBAÑILERIA

[Link]. MURO DE LADRILLO KING KON DE ARCILLA DE CABEZA CON MORTERO
1:4X1.5CM
Descripción:
Esta partida corresponde a la construcción de muros de ladrillo King Kong tipo IV en amarre
tipo cabeza.
Materiales:
- Ladrillo kk 18 huecos tipo IV
- Cemento Portland tipo I
- Arena Gruesa
- Agua
- Clavos con cabeza de 2 1/2”, 3”, 4”
- Cal
- Madera Tornillo
Ladrillo
La unidad de albañilería no tendrá materias extrañas en sus superficies o en su interior.
La unidad de albañilería de arcilla deberá ser elaborada a máquina, en piezas enteras y sin
defectos físicos de presentación, cocido uniforme, acabado y dimensiones exactas, tendrá

230
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

un color uniforme y no presentará vitrificaciones. Al ser golpeada con un martillo u objeto

similar producirá un sonido metálico.
La unidad de albañilería no tendrá resquebrajaduras, fracturas, hendiduras o grietas u otros
defectos similares que degraden su durabilidad y/o resistencia.
La unidad de albañilería no tendrá manchas o vetas blanquecinas de origen salitroso o de
otro tipo.
La unidad de albañilería deberá tener las siguientes características:
Dimensiones: 0.24 x 0.13 x 0.09 m. en promedio.
Resistencia: Mínima a la compresión 145 kg/cm2 (f'b).
Sección: Sólido o macizo, con perforaciones máximo hasta un 30%
Superficie Homogéneo de grano uniforme con superficie de asiento rugoso y áspero.
Coloración: Rojizo amarillento uniforme e inalterable, para el ladrillo de arcilla, gris para el
de concreto y blanco para el sílico calcáreo.
La resistencia a la compresión de la albañilería (f'm) será de 65 kg/cm2, de acuerdo a lo
indicado en los planos.
La resistencia a la compresión de la unidad de albañilería (f'b), se obtiene dividiendo la
carga de rotura entre el área neta para unidades de albañilería huecas y entre el área bruta
para unidades de albañilería sólidas.
Deberá usarse unidades de albañilería que cumplan con el tipo IV de la Norma Peruana de
Albañilería (E-070).
La calidad de las unidades de albañilería a adquirirse, deberá verificarse siguiendo las
pautas de muestreo y ensayo indicadas en las Normas ITINTEC pertinentes.
Cualquier tipo de ladrillo usado deberá ser aprobado por el Ingeniero Supervisor antes de
ser colocado en obra.
Mortero
Para el preparado del mortero se utilizará los siguientes materiales: aglomerantes y
agregado, a los cuales se les agregará la cantidad de agua que de una mezcla trabajable
Los materiales aglomerantes serán Cemento Portland y Cal Hidratada.
El agregado será arena natural, libre de materia orgánica con las siguientes características:
Granulometría
MALLA ASTM No. % QUE PASA
4 100
8 95 -100
100 25 (máx.)

231
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

200 10 (máx.)
Módulo de fineza: de 1.6 a 2.5
Proporción cemento - cal - arena de [Link] para los muros, salvo indicación contraria en
planos.
El agua será potable, limpia, libre de ácidos y materia orgánica.
El contratista asumirá las especificaciones y dimensiones de los tratamientos y acabados
determinados en los planos, los cuales presentan detalles característicos, según el muro a
construirse.
Amarre tipo Cabeza: los costados del muro se forman por los tizones del ladrillo, haciendo
que el muro tenga un espesor de 25cm.
Método de construcción:
La mano de obra empleada en las construcciones de albañilería será calificada, debiendo
supervisarse el cumplimiento de las siguientes exigencias básicas:
Que los muros se construyan a plomo y en línea.
Que todas las juntas horizontales y verticales, queden completamente llenas de mortero.
Que el espesor de las juntas de mortero sea como mínimo 10 mm. y en promedio de 15
mm.
Que las unidades de albañilería se asienten con las superficies limpias y sin agua libre, pero
con el siguiente tratamiento previo:
Para unidades de arcilla de fabricación industrial: inmersión en agua inmediatamente antes
del asentado.
Que se mantenga el temple del mortero mediante el reemplazo del agua que se pueda
haber evaporado. El plazo del retemplado no excederá la fragua inicial del cemento.
El mortero será preparado sólo en la cantidad adecuada para el uso de una hora, no
permitiéndose el empleo de morteros remezclados.
Que no se asiente más de un 1.20 m. de altura de muro en una jornada de trabajo. Que no
se atenta contra la integridad del muro recién asentado.
Que las instalaciones se coloquen de acuerdo a lo indicado en el Reglamento. Los recorridos
de las instalaciones serán siempre verticales y por ningún motivo se picará o se recortará el
muro para alojarlas.
Cuando los muros alcancen la altura de 50cms., se correrá cuidadosamente una línea de
nivel sobre la cual se comprobará la horizontalidad del conjunto aceptándose un desnivel
de hasta 1/200 que podrá ser verificado promediándolo en el espesor de la mezcla en no
menos de diez hiladas sucesivas.

232
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

En caso de mayor desnivel se procederá a la demolición del muro.

En todo momento se debe verificar la verticalidad de los muros no admitiéndose un
desplome superior que 1 en 600.
Por cada vano de puerta se empotrará 6 tacos de madera de 2" x 4" y de espesor igual al
muro para la fijación del marco de madera.
En el encuentro de muros se exigirá el levantamiento simultáneo de ellos para lo cual se
proveerá del andamiaje para el ensamblaje de muros adyacentes.
En muros de ladrillo limpio o cara vista, se dejará juntas no mayores de 1.5 cm., y se usará
ladrillos escogidos para este tipo de acabado.
Todos los muros de ladrillo deberán estar amarrados a las columnas con cualquiera de los
siguientes procedimientos:
Haciendo un vaciado de columnas entre los muros dentados, (muros interiores). Dejando
dos alambres Nro. 8 cada 3 hiladas anclados en el muro y sobrecimiento 50 cm. a cada lado
(muros exteriores).
Se dejará una junta de 1" x 1" entre el muro y la columna tanto al interior como al exterior
(Ver planos de detalle, encuentro de muros y columnas).
En la parte superior del muro se coloca tacos de madera embebidos, para utilizarlos como
elementos de fijación de un perfil angular que sirva para asegurar la posición de las
ventanas.
Cuanto más alto sea el grado de vitrificación de los ladrillos, tanto más resistirán a los
agentes exteriores en muros caravista.
Método de medición:
La unidad de medición de esta partida será metro cuadrado (m2).
Forma de pago:
El pago de esta partida será al precio unitario correspondiente de acuerdo a la unidad de
medición y constituirá compensación completa por los trabajos descritos incluyendo mano
de obra, leyes sociales, seguro SCTR o de vida, materiales, equipo y herramientas. También
considerar suministro, transporte, almacenaje, manipuleo y todo imprevisto en general con
la finalidad de completar la partida.

04.02.06. REVOQUES Y ENLUCIDOS

[Link]. TARRAJEO INTERIOR CON MORTERO 1.5X1.5CM (INCLUIDO COLUMNAS
EMPOTRADAS)
Igual a ítem [Link].01

233
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

[Link]. TARRAJEO EXTERIOR CON MORTERO 1.5X1.5CM (INCLUIDO COLUMNAS

EMPOTRADAS)
Igual a ítem [Link].01
[Link]. VESTIDURA DE DERRAMES EN VANOS DE PUERTAS Y VENTANAS (1:5) ,
e=25cm
Igual a ítem [Link].05

04.02.07. CIELO RASOS

[Link]. CIELO RASOS INCLUYE VIGAS EMPOTRADAS CON MORTERO 1.4X1.5CM
Igual a ítem [Link].04

04.02.08. ZOCALOS Y CONTRAZOCALOS

[Link]. CONTRAZOCALO DE CEMENTO S/COLOREAR H=30 CM
Igual a ítem [Link].01

04.02.09. PISOS Y PAVIMENTOS

[Link]. PISOS DE CEMENTO PULIDO E=2" MEZCLA 1:4
Igual a ítem [Link].02
[Link]. VEREDA DE CONCRETO F'C=175 KG/CM2 E=10CM.,PASTA 1:2
Igual que el ítems [Link].04

04.02.10. COBERTURAS
[Link]. LADRILLO PASTELERO 0.25x0.25x0.03 m. ASENTADO CON MORTERO 1:4
Igual a ítem [Link].01

04.02.11. CARPINTERIA METALICA

[Link]. VENTANA DE FIERRO CON MARCO DE TUBO LAC CUADRADO DE
1"X1"X1.8mm + TUBO LAC RECTANGULAR 1"X1/2"X1.8mm EN FORMA
VERTICAL
Igual a ítem [Link].03
[Link]. PUERTA METALICA BATIENTE A 90° ACANALADA TRAPEZOIDAL PLEGADA A
1" CON ESTRUCT. TUBO CUADRADO LAC 2"X2"X1.8mm+MARCO DE TUBO
CUADRADO LAC 2"X2"X2mm+CAJON PARA CERRADURA DE TUBO

234
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

CUADRADO DE 11/2"X11/2"X1.8mm Y PLANCHA 3/4"+SOBRELUZ DE

MARCO RUBO CUADRAD
Igual a ítem [Link].01
[Link]. ESCALERA DE GATO DE TUB. Fº Gº CON PARANTES DE 2'' POR 9 PELDAÑOS
DE Fº Gº 3/4''
Igual a ítem [Link]

04.02.12. CERRAJERIA
[Link]. CERRADURA PARA PUERTA PRINCIPAL PESADA 3 GOLPES
Igual a ítem [Link].01
[Link]. CANDADO INCLUYE ALDABAS
Igual a ítem [Link]
[Link]. BISAGRA DE ACERO DE 4" X 4"
Igual a ítem [Link].02

04.02.13. PINTURAS
[Link]. PINTURA LATEX EN CIELO RASO 2 MANOS
Igual a ítem [Link].01
[Link]. PINTADO DE MURO INTERIOR C/TEKNOMATE O SUPERMATE (SIMILAR)
Igual a ítem [Link].02
[Link]. PINTADO DE MURO EXTERIOR C/TEKNOMATE O SUPERMATE (SIMILAR)
Igual a ítem [Link].02
[Link]. PINTADO DE PUERTAS METÁLICAS LAC (2 MANOS ANTICORROSIVA + 2
ESMALTE)
Igual a ítem [Link].04
[Link]. PINTADO DE VENTANAS METÁLICAS LAC (2 MANOS ANTICORROSIVA + 2
ESMALTE)
Igual a ítem [Link].04

04.02.14. OTROS
[Link]. JUNTAS DE DILATACION EN VEREDAS
Igual que el ítems [Link].07
[Link]. TAPA DE ACERO PARA CAJA REBOSE 60X60CM
Igual a ítem [Link].06.06

235
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

[Link]. REJILLA METALICA PARA CANALETAS Y CAJAS

Descripción y consideraciones:
Se trata de la construcción de rejillas metálicas. Se usarán para todos estos elementos los
perfiles indicados en los planos.
Este acápite se refiere a la preparación, ejecución y colocación de todos los elementos de
carpintería que en los planos aparecen indicadas como fierro.
Método de construcción:
Todas las uniones y empalmes deberán ser soldados al ras y trabados en tal forma que la
unión sea invisible, debiendo proporcionar al elemento la solidez necesaria para que no se
deforme, al ser ensamblado, ni cuando sea sometido a los esfuerzos de trabajo ni menos
aún por su propio peso.
Todos los trabajos en fierro se rasquetearán y lijarán cuidadosamente aplicando con brocha
o pistola dos manos de imprimante anticorrosivo de distinto color del tipo convencional
que otorga protección a las superficies metálicas. Sobre este imprimante se aplicará dos
manos de esmalte de color negro de acuerdo a las especificaciones del fabricante.
Método de medición:
La unidad de medición es el metro cuadrado (m2).
Forma de pago:
El pago de esta partida será al precio unitario correspondiente de acuerdo a la unidad de
medición y constituirá compensación completa por los trabajos descritos incluyendo mano
de obra, leyes sociales, seguro SCTR o de vida, materiales, equipo y herramientas. También
considerar suministro, transporte, almacenaje, manipuleo y todos imprevistos en general
con la finalidad de completar la partida.

04.03. COLECTOR REBOSE

04.03.01. OBRAS PRELIMINARES
[Link]. TRAZO Y REPLANTEO INICIAL DEL PROYECTO PARA LÍNEAS-REDES CON
ESTACIÓN TOTAL
Descripción
Esta partida considera el trazo inicial de las líneas y redes de agua potable, la ubicación de
interferencias que serán tratadas con las administradoras de los servicios y la propia
población, la preparación de los planos de obra y/o la modificación de los diseños para
reflejar los cambios luego de confrontar el terreno con el diseño.

236
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

El Contratista/residente debe proceder al replanteo del eje de la zanja con alineaciones

rectas, destacando la ubicación de accesorios con testigos debidamente marcados con
pintura esmalte y sus signos representativos, corriendo por su cuenta la reposición de
cualquier estaca. Antes del inicio de las excavaciones, el Contratista/residente someterá a la
aprobación del Supervisor los planos de replanteo de las líneas de agua y alcantarillado,
esquemas, planos de detalle y de fábrica de las partes de las obras donde sea necesario.
Medición
La unidad de medida será el kilómetro de replanteo.
Forma de Pago
El pago de esta partida se efectuará de acuerdo al avance aprobado y con el precio
estipulado en el contrato e incluye todos los materiales, mano de obra, equipo, etc.
Requeridos.
[Link]. REPLANTEO FINAL DEL PROYECTO PARA LÍNEAS-REDES CON ESTACIÓN
TOTAL
El equipo de topografía bajo la dirección del residente de la obra, realizará los trabajos de
replanteo topográfico finales una vez concluida la obra, este consistirá en el registro de la
longitud de tramos, accesorios y válvulas, etc.
Esta información posteriormente deberá ser procesada en gabinete y ser entregada a
través de planos a la entidad contratante a fin de formar parte de su catastro técnico, todo
esto previa conformidad técnica del Ing. Supervisor. Todos los planos y diseños serán
entregados en archivos digital en formato cad (*.dwg) en la última versión de la licencia
adoptada por la entidad contratante y juegos impresos en la cantidad indicada en los Datos
del Contrato.
Medición
La unidad de medida será el kilómetro de replanteo.
Forma de Pago
El pago de esta partida se efectuará de acuerdo al avance aprobado y con el precio
estipulado en el contrato e incluye todos los materiales, mano de obra, equipo, etc.
Requeridos.

04.03.02. MOVIMIENTO DE TIERRAS

[Link]. EXCAV. ZANJA (MAQ.) PTUB. TERRENO SEMIROCOSO DN 200-250 MM DE
1.26-1.50
Igual que el ítems 03.01.02.

237
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

[Link]. REFINE Y NIVEL DE ZANJA EN T-SEMIROCOSO P/TUB. DN 200 - 250 MM,

PARA TODA PROFUNDIDAD
Igual que el ítems [Link].02.
[Link]. PREPARACION DE CAMA DE APOYO PARA TUBERIA DN 200-250 CON
MATERIAL DE PRESTAMO PARA TODA PROF.
Igual que el ítems 03.01.03.
[Link]. RELLENO COMP. ZANJA (MAQ.) P/TUB TERRENO SEMIROCOSO DN 200-250
MM DE 1.26-1.50 M. PROF.
Igual que el ítems 03.01.04
[Link]. ELIMINACION DE MATERIAL EXCEDENTE
Igual que el ítems [Link].06

04.03.03. SUMINISTRO E INSTALACION DE TUBERIAS

[Link]. TUBERIA PVC-U UF NTP ISO 4422 PN 7.5, DN 200 MM INCL. ANILLO + 2%
DESPERD.
Igual que el ítems [Link].01
[Link]. INSTALACION DE TUBERIA PVC P/AGUA POTABLE DN 200 MM. (8")
Igual que el ítems [Link].01

04.03.04. SUMINISTRO E INSTALACION DE ACCESORIOS

[Link]. CODO PVC UF DN 200MM X 90°
Igual que el ítems 03.03.01.
[Link]. CODO PVC UF DN 200MM X 45°
Igual que el ítems 03.03.01.
[Link]. CODO PVC UF DN 200MM X 22.5°
Igual que el ítems 03.03.01.
[Link]. INSTALACIÓN DE ACCESORIOS DE PVC DN 200 – 250
Igual que el ítems [Link].

04.03.05. PRUEBAS HIDRAULICAS

[Link]. PRUEBA HIDRÁULICA DE TUBERÍA DE AGUA POTABLE (INCL.
DESINFECCIÓN) DN 200
Igual que el ítems 03.02.02.

238
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

04.04. INSTALACIONES ELECTRICAS

04.04.01. SALIDAS PARA ELECTRICIDAD Y FUERZA
[Link]. SALIDA PARA ALUMBRADO
[Link].01. SALIDA PARA ALUMBRADO EN TECHOS (2-1X2.5mm2 THW)
Igual que el ítems [Link].01.01.

[Link]. SALIDA PARA INTERRUPTORES

[Link].01. SALIDA PARA INTERRUPTOR TERMOMGNETICO

DESCRIPCION
Comprende el suministro e instalación de interruptores Termomagnéticos para todo el
Circuito, los cuales protegerán las instalaciones contra los sobrecargas y cortocircuitos y
también proteger a las personas ante algún contacto eléctrico al tocar una línea viva o
una carcasa metálica mal aislada
debiendo abrir el circuito cuando se detecta una fuga de corriente de 30 milésimas de
amperio; por lo tanto, estos dispositivos de seguridad deben ser de muy buena calidad;
al igual que Schneider Electric.

MATERIALES
 interruptor termomagnético 2x16AMP. 15 KA iluminación
 tablero adosable con puerta 2 polos

UNIDAD DE MEDIDA:
La medición será por punto de interruptores Termomagnéticos, suministrado e
instalado con aprobación por el Ing. Inspector.

FORMA DE PAGO:
Se cancelará de acuerdo a las unidades consideradas en la partida [Link].01

04.04.02. CAJAS DE PASE

[Link]. CAJA DE PASE FªGª PESADO 100x50x40 mm
Igual que el ítems [Link].01.

239
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

04.04.03. INSTALACION DE SISTEMA PUESTA A TIERRA

[Link]. POZO A TIERRA < A 5.0 OHMS

GENERALIDADES
Esta especificación cubre los requerimientos técnicos para el suministro de los materiales
necesarios que permita la instalación y pruebas de los Sistemas de Puesta a Tierra para
protección de masas.
Los trabajos incluirán el suministro de los materiales necesarios para la instalación de los
mismos y las pruebas correspondientes de los Sistema.
El suministro de las instrucciones para la correcta instalación y manual de mantenimiento.
La asistencia técnica durante las pruebas en sitio y puesta en servicio de los sistemas.
NORMAS
El suministro deberá cumplir con la edición vigente, de las siguientes Normas:
 Código Nacional de Electricidad Utilización.
 Norma Técnica Peruana - NTP.
 International Electrotechnical Commissions (IEC).
 National Electrical Code (NEC).
 National Electric Manufacturers Association (NEMA)
 Institute of Electrical and Electronics Engineers (IEEE).
 American National Standards Institute (ANSI).
 American Society for Testing and Materials (ASTM).
 Standard for Safety UL-845.
Características
El suministro de los materiales para conformar los sistemas de puesta a tierra deberá
cumplir con la Norma NTP 370.053
Electrodo
Para el electrodo debe tenerse en cuenta la Norma NTP 370.056, será una varilla de Cobre
electrolítico al 99.90 % de pureza, 19 mm de diámetro por 2.40 m de longitud, que deberá
ser instalado en la parte central del pozo y, en su parte superior se instalará el conductor de
puesta a Tierra calculado.
Conexionado
Para hacer la conexión del conductor de tierra al electrodo y entre los conductores del
sistema solo se utilizará conector de bronce tipo perno partido.
Conductor de puesta a tierra

240
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

El conductor de puesta a tierra será de cobre electrolítico al 99.90 % de pureza, temple

suave, del tipo desnudo de alta resistencia a la corrosión química y de conformación
cableado concéntrico, el que será instalado directamente enterrado, desde el pozo hasta la
subida al tablero general o principales o equipo que así lo requieran, entubándose solo en
los tramos con pisos para las respectivas subidas.
Se considera que la resistividad medida del terreno, es buena.
Caja y Tapa
El pozo tendrá una caja de registro con su respectiva tapa construida de concreto, tal como
se indica en los planos del proyecto.
Resistencia del Sistema de Puesta a Tierra
Se considera que la resistividad medida del terreno, es buena, en consecuencia, la
resistencia del sistema de puesta a tierra para protección, conformado por el Electrodo
vertical, más el conductor de puesta tierra directamente enterrado, deberá ser igual o
menor á 10 Ohmios en BT y 5 Ohmios para sistema estabilizado.
En el caso que no se obtenga el valor antes indicado, deberá complementarse con
tratamiento electroquímico del terreno y de ser necesario adicionar tantos otros pozos de
tierra como sea necesario, interconectados en forma paralela mediante conductor de las
mismas características que los anteriormente mencionados, pero separados en 5 metros de
distancia.
Método de Medición
Unidad (und)
Forma de Pago
La cantidad determinada según el método de medición, será pagada al precio del contrato,
y dicho pago constituirá compensación total por el costo de material, equipo, mano de obra
e imprevistos necesarios para completar la partida.

04.04.04. ARTEFACTOS
[Link]. SUMINISTRO Y COLOCACION DE REFLECTOR LED 300W 2300LM IP65 +
PANEL SOLAR
DESCRIPCIÓN
Las especificaciones de los artefactos de alumbrado estarán de acuerdo al decreto
supremo Nº 034-2008-EM.

241
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Todos los artefactos de alumbrado y equipos a ser suministrados deberán ser nuevos y de
la mejor calidad y apariencia. Deberán ser aprobados por los inspectores de la obra
Arquitecto Proyectista, previa presentación de muestras antes de la orden de fabricación.
Cualquier dificultad proveniente del no cumplimiento de este requisito será
responsabilidad total del contratista.
Las especificaciones de los artefactos a emplear están descritas en las especificaciones
generales del presente documento, referido a Luminarias.

MÉTODO DE MEDICIÓN
La unidad (und)

FORMA DE PAGO

La cantidad determinada según el método de medición, será pagada al precio del contrato,
y dicho pago constituirá compensación total por el costo de material, equipo, mano de
obra e imprevistos necesarios para completar la partida.

04.05. CERCO PERIMETRICO DE ALBAÑILERIA

04.05.01. OBRAS PRELIMINARES
[Link]. TRAZO NIVELACION Y REPLANTEO DE OBRA
Igual que el ítems [Link].01

04.05.02. MOVIMIENTO DE TIERRAS

[Link]. EXCAVACION MANUAL
Igual que el ítems [Link].01.
[Link]. RELLENO CON MATERIAL PROPIO
Igual que el ítems [Link].02.
[Link]. ELIMINACION DE MATERIAL EXCEDENTE
Igual que el ítems [Link].06

04.05.03. OBRAS DE CONCRETO SIMPLE

[Link]. CONCRETO CIMIENTOS CORRIDOS MEZCLA 1:10 CEMENTO-HORMIGON 30%
PIEDRA GRANDE 6" MAX
Igual que el ítems [Link].01

242
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

[Link]. ENCOFRADO Y DESENCOFRADO DE CIMIENTO CORRIDO

Igual que el ítems [Link].02

04.05.04. OBRAS DE CONCRETO ARMADO

[Link]. SOBRECIMIENTO
[Link].01. SOBRECIMIENTO, CONCRETO F'c=210 kg/cm2 (CP-MS)
Igual que el ítems [Link].01.01.
[Link].02. ENCOFRADO Y DESENCOFRADO DE SOBRECIMIENTO
Igual que el ítems [Link].01.02.
[Link].03. ACERO DE REFUERZO fy=4,200 kg/cm2
Igual que el ítems [Link].01.03.
[Link].04. CURADO CON ADITIVO QUIMICO EN CONCRETO
Igual que el ítems [Link].01.04.

[Link]. COLUMNAS
[Link].01. COLUMNAS.- CONCRETO f'c=210 kg/cm2
Igual que el ítems [Link].02.01.
[Link].02. ENCOFRADO Y DESENCOFRADO DE COLUMNAS
Igual que el ítems [Link].02.02
[Link].03. ACERO DE REFUERZO fy=4,200 kg/cm2
Igual que el ítems [Link].01.03.
[Link].04. CURADO CON ADITIVO QUIMICO EN CONCRETO
Igual que el ítems [Link].01.04.

[Link]. VIGAS
[Link].01. VIGAS.- CONCRETO f'c=210 kg/cm2
Igual que el ítems [Link].03.01.
[Link].02. ENCOFRADO Y DESENCOFRADO DE VIGAS
Igual que el ítems [Link].03.02
[Link].03. ACERO DE REFUERZO fy=4,200 kg/cm2
Igual que el ítems [Link].01.03.
[Link].04. CURADO CON ADITIVO QUIMICO EN CONCRETO
Igual que el ítems [Link].01.04.

243
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

04.05.05. ALBAÑILERIA
[Link]. MURO DE LADRILLO KK TIPO IV SOGA M:1:1:4 E=1.5 cm CARAVISTA
Igual que el ítems [Link].01.

04.05.06. REVOQUES ENLUCIDOS Y MOLDURAS

[Link]. TARRAJEO DE COLUMNAS Y VIGAS m2
Igual que el ítems [Link].03.

04.05.07. ZOCALOS Y CONTRAZOCALOS

[Link]. CONTRAZOCALO DE CEMENTO S/COLOREAR H=30 CM
Igual que el ítems [Link].01.

04.05.08. CARPINTERIA METALICA Y MADERA

[Link]. PORTON METALICO ACANALADO DE DOS HOJAS
Igual que el ítems [Link].01.
[Link]. PINTURA ESMALTE EN CARPINTERIA METALICA INC. ANTICORROSIVO
Igual que el ítems [Link].04.

04.05.09. CERRAJERIA
[Link]. CERRADURA PARA PUERTA METALICA PESADA 3 GOLPES
Igual que el ítems [Link].01.
[Link]. BISAGRA DE ACERO DE 4" X 4"
Igual que el ítems [Link].02

04.05.10. PINTURAS
[Link]. PINTURA BARNIZ EN MUROS CARAVISTA
Descripción y consideraciones:
Los muros de ladrillo caravista se protegerán con un sellador líquido repelente al agua, de
color transparente.
Materiales:
• Barniz marino
• Aguarrás
Método de construcción:

244
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Para aplicarlo se deberá limpiar bien la superficie a tratar, eliminando todo el polvo y
suciedad, materias extrañas, salpicaduras y concreto no integradas a la losa, manchas de
petróleo o residuos de desmoldadores grasosos y pintura o barnices.
Se aplicará 02 manos de sellador sobre la superficie seca, observando que se debe saturar
bien.
Método de medición:
La unidad de medición de esta partida será metro cuadrado (m2).
Forma de pago:
El pago de esta partida será al precio unitario correspondiente de acuerdo a la unidad de
medición y constituirá compensación completa por los trabajos descritos incluyendo mano
de obra, leyes sociales, seguro SCTR o de vida, materiales, equipo y herramientas. También
considerar suministro, transporte, almacenaje, manipuleo y todo imprevisto en general con
la finalidad de completar la partida.
[Link]. PINTURA LATEX 2 MANOS EN COLUMNAS Y VIGAS
Descripción
Este rubro comprende todos los materiales y mano de obra necesarios para la ejecución de
los trabajos de pintura en la obra (en columnas, paredes, cielo raso, vigas).
La pintura es el producto formado por uno o varios pigmentos con o sin carga y otros
aditivos dispersos homogéneamente, con un vehículo que se convierte en una película
sólida; después de su aplicación en capas delgadas y que cumple una función de objetivos
múltiples.
Es un medio de protección contra los agentes destructivos del clima y el tiempo; un medio
de higiene que permite lograr superficies lisas y luminosas, de propiedades asépticas.
Se aplicará en los ambientes indicados en los planos respectivos, 02 manos de pintura como
mínimo.
Consideraciones
Requisito para pinturas:
• Pintura deberá ser apta tanto para interiores como para exteriores, y deberá ser de
gran calidad.
• Debe ser a base de látex Vinil-Acrílico y pigmentos resistentes al UV, para que sus
colores se mantengan inalterables por más tiempo. Pudiendo ser del tipo vencelatex o
similar.
• La pintura no debe presentar asentamiento excesivo en su recipiente abierto, y deberá
ser fácilmente redispersada con una paleta hasta alcanzar un estado suave y homogéneo.

245
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

No deberá mostrar engrumecimiento, de coloración, conglutimiento ni separación del color

y deberá estar exenta de terrenos y natas.
• La pintura al ser aplicada deberá extenderse fácilmente con la brocha, poseer
cualidades de enrasamiento y no mostrar tendencias al escurrimiento o correrse al ser
aplicada en las superficies verticales y lisas.
• La pintura no deberá formar nata, en el envase tapado, en los periodos de interrupción
de la faena del pintado.
• La pintura deberá secar dejando un acabado liso y uniforme, exento de asperezas,
granos angulosos, partes disparejas y otras imperfecciones de la superficie.
• Debe ser lavable con agua y jabón.
• No debe contener metales pesados.
Carta de colores:
El contratista propondrá las marcas de pintura a emplearse, pero debe respetarse la
similitud con la carta de colores propuesto. La selección será hecha oportunamente y se
deberá presentar muestras al pie del sitio que va a pintarse y a la luz del propio ambiente
en una superficie de 0.50mts. x 0.50 mts., tantas veces como sea necesario hasta lograr
conformidad.
Materiales
• Lija
• Sellador blanco
• Pintura látex
Equipo
• Herramientas Manuales
• Andamio metálico para exteriores
Método de construcción
EN MUROS
Antes de comenzar la pintura, será necesario efectuar resanes y lijado de todas las
superficies, las cuales llevarán una base de imprimantes de calidad, debiendo ser éste de
marca conocida. Se aplicarán dos manos de pintura. Sobre la primera mano de muros y
cielo rasos, se harán los resanes y masillados necesarios antes de la segunda mano
definitiva. No se aceptarán, sino otra mano de pintura del paño completo.
Todas las superficies a ser pintadas deben estar secas y se deberá dejar el tiempo suficiente
entre las manos o capas sucesivas de pintura, a fin de permitir que ésta seque
convenientemente. Ningún pintado exterior deberá efectuarse durante horas de lluvia, por

246
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

menuda que ésta fuera. Las superficies que no puedan ser terminadas satisfactoriamente
con el número de manos de pintura especificadas, deberán llevar manos adicionales según
requieran para producir un resultado satisfactorio.
TIPOS DE PINTURAS
La aplicación de la pintura se hará de acuerdo a lo estipulado en el cuadro de acabados y
colores serán determinados por el contratista de acuerdo con las muestras que presentará
el contratista.
PINTURA A BASE DE "LÁTEX"
Son pinturas tipo supermate, superlátex o similares, compuestas de ciertas dispersiones en
agua de resinas insolubles; que forman una película continua al evaporarse el agua. La
pintura entre otras características, debe ser resistente a los álcalis del cemento, resistente a
la luz y a las inclemencias del tiempo. Se aplicará en los ambientes indicados en los planos
respectivos, una mano de imprimación o base wallfix o similar y 2 manos de pintura como
mínimo. Debe soportar el lavado con agua y jabón sin sufrir alteraciones en su acabado.
Pintura en Interiores
Cielorraso y paredes. -Se aplicará una mano de sellador y dos manos con pintura latex.
Pintura en Exteriores
En todas las superficies exteriores por pintar, se aplicará una mano de sellador y dos manos
de pintura formulada especialmente para resistir intemperies. Se aplicará pintura látex.
Protección de Otros Trabajos
Los trabajos terminados como tarrajeos, pisos, zócalos, contrazócalos, vidrios, etc, deberán
ser debidamente protegidos durante el proceso de pintado.
Unidad de Medida: Metro cuadrado (m2)
Norma de Medición: El cómputo se efectuará midiendo el área neta a pintarse.
Forma de pago
El pago de esta partida será al precio unitario correspondiente de acuerdo a la unidad de
medición y constituirá compensación completa por los trabajos descritos incluyendo mano
de obra, leyes sociales, seguro SCTR o de vida, materiales, equipo y herramientas. También
considerar suministro, transporte, almacenaje, manipuleo y todo imprevisto en general con
la finalidad de completar la partida.

04.05.11. ARTEFACTOS
[Link]. COLOCACION DE PANELES SOLARES DE 300W

247
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Descripción
 Panel Solar: 5V/40W Lamp
 Potencia Lámpara: 300W
 LED: SMD5730 360PCS
 Lumen: 2300LM
 Resistencia al Agua: IP65
 Bateria: lifepo 4 3.2v /33000m Ah.
 Tiempo de Carga: 5H
 Tiempo de Trabajo: >12H
 Tamaño de Lámpara: 385x350x55mm
 Área de iluminación: 150m³
 Tamaño del panel solar: 350x630x17mm
 Tamaño del paquete: 715 * 265 * 405MM
 QTY/CTN: 4PCS
Unidad de Medida: Unidad (und)
Forma de pago
El pago de esta partida será al precio unitario correspondiente de acuerdo a la unidad de
medición y constituirá compensación completa por los trabajos descritos incluyendo mano
de obra, leyes sociales, seguro SCTR o de vida, materiales, equipo y herramientas. También
considerar suministro, transporte, almacenaje, manipuleo y todo imprevisto en general con
la finalidad de completar la partida.

05. LINEA DE CONDUCCION TUB. PVC

05.01. MOVIMIENTO DE TIERRAS
05.01.01. TRAZO NIVELES Y REPLANTEO DURANTE LA OBRA
Igual que el ítems 03.01.01
05.01.02. EXCAVACION DE ZANJA EN TERRENO SEMI ROCOSO CON PROF. PROM
H=1.50m m
Igual que el ítems 03.01.02
05.01.03. EXCAVACIÓN DE ZANJAS DE MATERIAL ARENO LIMOSO C/MAQUINARIA
H<1.70 M m

05.01.04. CAMA DE ARENA MANUAL E=0.10m ZANJA P/TUB DN 110MM

248
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Igual que el ítems 03.01.03

05.01.05. RELLENO COMPACTADO ZANJA (PULSO) P/TUB. T-NORMAL DN 75-110MM
DE 1.26M-1.50M PROF.
Igual que el ítems 03.01.04
05.01.06. ELIMINACION DE MATERIAL EXCEDENTE
Igual que el ítems [Link].06

05.02. SUMINISTRO E INSTALACION DE TUBERIAS

05.02.01. SUMINISTRO E [Link] UF/C-7.5/ISO1452 DN 110MM
Igual que el ítems 03.02.01.
05.02.02. PRUEBA HIDRAULICA+DESINFECCION TUB.4"(110MM) A ZANJA TAPADA
Igual que el ítems 03.02.02.

05.03. SUMINISTRO E INSTALACION DE ACCESORIOS

05.03.01. CODO PVC PARA RED AGUA Ø110mm x90° C-7.5
Igual que el ítems 03.03.01.
05.03.02. CODO PVC PARA RED AGUA Ø110mm x11.25° C-7.5
Igual que el ítems 03.03.01.
05.03.03. UNION DE REPARACION PVC-UF 110mm ISO 1452 C-7.5
Igual que el ítems 03.03.02.
05.03.04. DADOS DE CONCRETO f'c=175Kg/cm2 P/ LINEA DE IMPULSION Y
DISTRIBUCION
Igual que el ítems 03.03.03.

05.04. CAMARA DE VALVULA DE AIRE

05.04.01. PROVISION Y COLOC. DE GRAVA SELECTA REDONDA 1/2" PARA POZO DE
FILTRACION m3
05.04.02. CONCRETO F'C 100 KG/CM2 PARA SOLADO Y/O SUBBASE (CEMENTO P-V)
Igual que el ítems [Link].
05.04.03. CAMARA DE VALVULA DE AIRE.- CONCRETO f'c=210 kg/cm2
Igual que el ítems [Link].01.01.
05.04.04. CAMARA VALVULA DE AIRE- ENCOFRADO Y DESENCOFRADO CARAVISTA
Igual que el ítems [Link].06.02
05.04.05. ACERO DE REFUERZO fy=4,200 kg/cm2

249
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Igual que el ítems [Link].01.03.

05.04.06. CURADO CON ADITIVO QUIMICO EN CONCRETO
Igual que el ítems [Link].01.04
05.04.07. TARRAJEO CON IMPERMEABILIZANTE
Igual que el ítems [Link].
05.04.08. TAPA METALICA PARA CAMARA PARA VALVULA DE AIRE
Igual que el ítems [Link].06.06.
05.04.09. REJILLA MOVIL PARA POZO DE FILTRACION (0.30x0.30m)
Descripción y consideraciones:
Se trata de la construcción de rejillas metálicas. Se usarán para todos estos elementos los
perfiles indicados en los planos.
Este acápite se refiere a la preparación, ejecución y colocación de todos los elementos de
carpintería que en los planos aparecen indicadas como fierro.
Método de construcción:
Todas las uniones y empalmes deberán ser soldados al ras y trabados en tal forma que la
unión sea invisible, debiendo proporcionar al elemento la solidez necesaria para que no se
deforme, al ser ensamblado, ni cuando sea sometido a los esfuerzos de trabajo ni menos aún
por su propio peso.
Todos los trabajos en fierro se rasquetearán y lijarán cuidadosamente aplicando con brocha o
pistola dos manos de imprimante anticorrosivo de distinto color del tipo convencional que
otorga protección a las superficies metálicas. Sobre este imprimante se aplicará dos manos
de esmalte de color negro de acuerdo a las especificaciones del fabricante.
Método de medición:
La unidad de medición es la unidad (und).
Forma de pago:
El pago de esta partida será al precio unitario correspondiente de acuerdo a la unidad de
medición y constituirá compensación completa por los trabajos descritos incluyendo mano
de obra, leyes sociales, seguro SCTR o de vida, materiales, equipo y herramientas. También
considerar suministro, transporte, almacenaje, manipuleo y todos imprevistos en general con
la finalidad de completar la partida.
05.04.10. ESCALERA MARINERA DE TUB. Fº Gº CON PARANTES DE 1 1/2'' POR 3
PELDAÑOS DE Fº Gº 3/4'' und
05.04.11. ACCESORIOS PARA INSTALACIONES DE CAMARA DE VALVULA DE AIRE
und

250
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

05.04.12. DADOS DE CONCRETO f'c=175Kg/cm2 P/ ACCESORIOS VALVULA DE AIRE

(0.25x0.40x0.40) und

05.05. CAMARA REPARTIDORA DE PRESION

05.05.01. EMBOQUILLADO DE PIEDRA CON CONCRETO f'c=140 kg/cm2 m3
05.05.02. PROVISION Y COLOC. DE GRAVA SELECTA REDONDA 1/2" PARA POZO DE
FILTRACION m3
05.05.03. CONCRETO F'C 100 KG/CM2 PARA SOLADO (CEMENTO P-I) m3
05.05.04. CAMARA REPARTIDORA DE PRESION.- CONCRETO f'c=280 kg/cm2 m3
05.05.05. CAMARA REPARTIDORA DE PRESION - ENCOFRADO Y DESENCOFRADO
CARAVISTA
Igual que el ítems [Link].06.02
05.05.06. ACERO DE REFUERZO fy=4,200 kg/cm2
Igual que el ítems [Link].01.03.
05.05.07. CURADO CON ADITIVO QUIMICO EN CONCRETO
Igual que el ítems [Link].01.04
05.05.08. TARRAJEO DE MUROS CON CEMENTO-ARENA m2
05.05.09. TARRAJEO CON IMPERMEABILIZANTE m2
05.05.10. PINTURA BITUMINOSA PARA IMPERMEABILIZACION ZONAS HUMEDAS
m2
05.05.11. PINTURA LATEX 2 MANOS EN MUROS EXTERIORES (2 MANOS) INCLUYE
IMPRIMANTE m2
05.05.12. TAPA METALICA PARA CAMARA ROMPE PRESION 80X80 und
05.05.13. TAPA METALICA PARA CAMARA ROMPE PRESION 0.60 X 0.60 m und
05.05.14. SUMINISTRO E INST. ACCESORIOS EN CAMARA ROMPE PRESION glb
05.05.15. DADOS DE CONCRETO f'c=140Kg/cm2 P/ ACCESORIOS CRP (0.30x0.20x0.20)
und
05.05.16. DADOS DE CONCRETO f'c=140Kg/cm2 P/ ACCESORIOS CRP (0.10x0.10x0.10)
und
05.05.17. DADOS DE CONCRETO f'c=140Kg/cm2 P/ ACCESORIOS CRP (0.10x0.10x0.20)
und

05.06. ROTURA Y REPOSICION PAVIMENTOS

05.06.01. MOVIMIENTO DE TIERRAS

251
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

[Link]. DEMOLICION DE PAVIMENTO ASFALTICO

DESCRIPCION:
Este trabajo consiste en la demolición total del pavimento existente en las zonas que
indiquen los documentos del proyecto o aprobadas por el Supervisor.
EQUIPO:
Los equipos que emplee el Contratista en esta actividad deberán tener la aprobación previa
del Supervisor y ser suficientes para garantizar el cumplimiento de esta especificación y del
programa de trabajo.
Los equipos serán:
• Herramientas manuales
• Retroexcavadora sobre llantas 58 HP
REQUERIMIENTOS DE CONSTRUCCION:
Generalidades
El Contratista no podrá iniciar la demolición sin previa autorización escrita del Supervisor, en
la cual se definirá el alcance del trabajo por ejecutar y se incluirá la aprobación de los
métodos propuestos para hacerlo.
Tal autorización no exime al Contratista de su responsabilidad por las operaciones aquí
señaladas, ni del cumplimiento de estas especificaciones y de las condiciones pertinentes
establecidas en los documentos del contrato.
El Contratista será responsable de todo daño causado, directa o indirectamente, a las
personas, al medio ambiente, así como a redes de servicios públicos, o propiedades cuya
destrucción o menoscabo no estén previstos en los planos, ni sean necesarios para la
ejecución de los trabajos contratados.
El Contratista, deberá colocar señales y luces que indiquen, durante el día y la noche, los
lugares donde se realicen trabajos de demolición y será responsable de mantener la vía
transitable, cuando ello se requiera.
Si los trabajos implican la interrupción de los servicios públicos (energía, teléfono, acueducto,
alcantarillado), conductos de combustible, u otros modos de transporte, el Contratista
deberá coordinar y colaborar con las entidades encargadas de la administración y
mantenimiento de tales servicios, para que las interrupciones sean mínimas y autorizadas
por las mismas.
Demolición de Pavimentos
Los pavimentos, bases de concreto y otros elementos cuya demolición esté prevista en los
documentos del proyecto, deberán ser quebrados en pedazos de tamaño adecuado, para

252
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

que puedan ser utilizados en la construcción de rellenos o disponer de ellos como sea
autorizado por el Supervisor.
Cuando se usen en la construcción de rellenos, el tamaño máximo de cualquier fragmento no
deberá exceder de dos tercios (2/3) del espesor de la capa en la cual se vaya a colocar. En
ningún caso, el volumen de los fragmentos deberá exceder de treinta decímetros cúbicos (30
dm3), debiendo ser apilados en los lugares indicados en los planos del proyecto o las
especificaciones particulares, a menos que el Supervisor autorice otro lugar.
Aceptación de los Trabajos
Durante la ejecución de los trabajos, el Supervisor efectuará los siguientes controles
principales:
• Verificar que el Contratista disponga de todos los permisos requeridos.
• Comprobar el estado y funcionamiento del equipo utilizado por el Contratista.
• Identificar todos los elementos que deban ser demolidos.
• Verificar la eficiencia y seguridad de los procedimientos adoptados por el Contratista.
• Vigilar el cumplimiento de los programas de trabajo.
• Medir los volúmenes de trabajo ejecutado por el Contratista de acuerdo con la
presente especificación.
El Supervisor considerará terminados los trabajos de demolición cuando la zona donde ello
se haya realizado quede despejada, de manera que permita continuar con las otras
actividades programadas.
METODO DE MEDICION:
La medida para la demolición se realizará por metro cuadrado (m2), ejecutada de acuerdo
con los planos, la presente especificación y las instrucciones del Supervisor, se hará de la
siguiente manera:
• Por metro cuadrado (m2), aproximado al entero, en el caso de demolición de
pavimentos. En este caso, la medida se efectuará antes de destruirla, definiendo los
espesores.
CONDICIONES DE PAGO:
El pago se hará a los precios unitarios respectivos, estipulados en el contrato según la unidad
de medida, por todo trabajo ejecutado satisfactoriamente de acuerdo con la presente
especificación, aceptado por el Supervisor.
[Link]. CORTE DE MATERIAL A NIVEL DE SUBRASANTE
DESCRIPCIÓN:

253
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Consiste en toda la excavación necesaria para la ampliación de las explanaciones en corte de

materiales sueltos, roca suelta, roca fija, excavación en zonas de mejoramientos de
Subrasante y zonas de falsos rellenos. Con esta partida no se ejecutará el desbroce y la
limpieza de terreno dentro de la zona de derecho de vía, pues su reconocimiento y método
constructivo se están especificando mediante partidas específicas de desbroce y limpieza en
zonas boscosas y en zonas no boscosas.
El material producto de estas excavaciones se empleará en la construcción o ampliación de
terraplenes o siguiendo las indicaciones del Supervisor, los materiales excedentes o
inadecuados serán transportados a botaderos o donde indique el Supervisor
Las Normas y Especificaciones de Carreteras del MTC forman las bases para estas
Especificaciones y disposiciones especiales que las suplementan y adaptan a los requisitos de
este Proyecto.
Las explanaciones serán efectuadas según el trazado, el perfil longitudinal, los taludes y las
secciones transversales indicadas en los planos o como lo indique el Supervisor.
El Supervisor tendrá el derecho de aumentar o disminuir el ancho de la fundación o las
pendientes de los taludes y de efectuar cualquier otro cambio en las secciones de las
explanaciones, si lo juzga necesario para obtener estructuras más seguras, emitiendo la
orden de cambio correspondiente.
El Contratista hará los trabajos de protección y mantenimiento normal para conservar la
misma explanación en condiciones satisfactorias hasta la finalización de las obras.
Cualquier material que después de ser colocado en la explanación demuestre ser
inadecuado, tendrá que ser reemplazado.
El Contratista tendrá que excavar y retirar de la explanación cualquier material que el
Supervisor juzgue inaceptable y eliminarlo en lugares autorizados.
EQUIPO:
• Herramientas Manuales
• Cargador frontal S/llantas
El Contratista propondrá, en consideración del Supervisor, los equipos más adecuados para
las operaciones por realizar, los cuales no deben producir daños innecesarios ni a
construcciones ni a cultivos; y garantizarán el avance físico de ejecución, según el programa
de trabajo, que permita el desarrollo de las etapas constructivas siguientes. Cuando se
trabaje cerca a zonas ambientalmente sensible, los equipos de excavación deberán disponer
de sistemas de silenciadores y la omisión de éstos será con la autorización del Supervisor.
MÉTODO DE MEDICIÓN:

254
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

La unidad de medición es el metro cúbico (m3).

CONDICIONES DE PAGO:
El pago de las excavaciones se hará en la base de precio unitario por metro cúbico (m3) de
acuerdo al presupuesto.
[Link]. ELIMINACION DE MATERIAL DE ASFALTO ANTIGUO
DESCRIPCIÓN:
El Contratista, una vez terminada la obra deberá dejar el terreno completamente limpio de
desmonte u otros materiales que interfieran los trabajos de demolición u otras obras.
La eliminación del material de asfalto antiguo excedente deberá ser periódica, no
permitiendo que permanezca en la obra más de un mes, salvo lo que se va a usar en los
rellenos.
EQUIPO:
• Herramientas manuales
• Camión Volquete 15 m3
• Cargador frontal s/llantas
El Contratista propondrá, en consideración del Supervisor, los equipos más adecuados para
las operaciones por realizar, los cuales no deben producir daños innecesarios ni a
construcciones ni a cultivos; y garantizarán el avance físico de ejecución, según el programa
de trabajo, que permita el desarrollo de las etapas constructivas siguientes. Los equipos
deberán disponer de sistemas de silenciadores y la omisión de éstos será con la autorización
del Supervisor. Cuando se trabaje cerca a zonas ambientalmente sensible, tales como
colegios, hospitales, mercados y otros que considere el Supervisor, aunado a los
especificados en el Estudio de Impacto Ambiental, los trabajos se harán manualmente si es
que los niveles de ruido sobrepasan los niveles máximos recomendados.
METODO DE MEDICIÓN:
Esta partida se medirá en metros cúbicos (M3) de material de asfalto antiguo eliminado.
CONDICIONES DE PAGO:
El pago de estos trabajos se hará por M3, cuyos precios unitarios se encuentran definidos en
el presupuesto. El Supervisor velará porque ella se ejecute permanentemente durante el
desarrollo de la obra, hasta su culminación.
[Link]. ELIMINACION DE MATERIAL EXCEDENTE DE CORTE
DESCRIPCIÓN:
Comprende la eliminación del material de desmonte proveniente de los cortes, el cual será
transportado en volquetes aproximadamente a 2 Km. de la obra a sectores adecuados. El

255
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

carguío se efectuará en forma manual, para ello, el material deberá ser acumulado en lugares
de fácil acceso del vehículo.
MÉTODO DE EJECUCIÓN
Se efectuarán todos los trabajos necesarios para dejar el área de obra libre de desmonte.
UNIDAD DE MEDIDA
La unidad de medida es M3 (Metro cúbico).
BASES DE PAGO
El pago se efectuará al precio unitario por m3. Del presupuesto aprobado y en base al
metrado efectuado.

05.06.02. PAVIMENTO FLEXIBLE

[Link]. PERFILADO Y COMPACTADO DE SUB-RASANTE
DESCRIPCIÓN:
Esta actividad consiste en el Perfilado y compactación del material superficial de la
subrasante.
El perfilado se realiza cuando la superficie del terreno se encuentre suelto y con
irregularidades, producidos por el corte y relleno de la plataforma.
MATERIALES:
Agua para la realización de la compactación.
EQUIPO:
• Herramientas Manuales.
• Camión Cisterna 4x2 (Agua) 4000 GAL.
• Rodillo liso vibratorio 70 – 100 HP de 7 a 9 ton
• Motoniveladora 125 HP
PROCEDIMIENTO DE EJECUCIÓN
El procedimiento a seguir para la ejecución de los trabajos es el siguiente:
1. Colocar señales preventivas y dispositivos de seguridad. En caso necesario operadores
de PARE y SIGA.
2. El personal debe contar con los uniformes, cascos y todos los elementos de seguridad
en concordancia con las normas establecidas.
3. Distribuir los trabajadores con base en la programación de esta actividad
4. Realizar el Perfilado de la Subrasante mediante la Motoniveladora, limpiar y perfilar las
cunetas empleando la maquinaria designada por el contratista, teniendo cuidado de no
estropear los cabezales de las alcantarillas.

256
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

5. Se realiza el regado con cisterna de la sub rasante, humedeciendo hasta obtener una
humedad óptima y en caso de estar muy húmedo, airearlo removiéndolo con la maquinaria
designada por el contratista.
6. Retirar piedras y sobre tamaños mayores a 7,5 cm.
7. Compactar mediante el rodillo la plataforma de la sub rasante.
8. Limpiar las zonas aledañas y las estructuras de drenaje que pudieran ser afectadas
durante el proceso.
9. Al terminar los trabajos, retirar las señales y dispositivos de seguridad en forma inversa
a como fueron colocados.
ACEPTACIÓN DE LOS TRABAJOS
La Supervisión verificará que la sub rasante se encuentre conformada y compactada
cumpliendo con los requerimientos de la presente especificación y que como resultado la
plataforma está debida y completamente perfilada.
MÉTODO DE MEDICIÓN:
La preparación, acondicionamiento, perfilado y compactado en la zona de corte y relleno,
será medida en metros cuadrados (m2).
CONDICIONES DE PAGO:
El pago se efectuará al precio unitario por metro cuadrado y dicho pago constituirá la
compensación total por la mano de obra, leyes sociales y herramientas necesarias para el
trabajo de perfilado y compactado.
[Link]. SUB-BASE GRANULAR e=0.20 m
DESCRIPCIÓN:
Esta partida describe los trabajos a realizar para conformar la estructura granular sobre la
que se sostendrá la carpeta de rodadura.
Esta estructura granular se presenta en el proyecto con un mismo diseño bajo 01
característica, que considera el aporte del volumen total requerido para conformar la
estructura, debiéndose desarrollar los siguientes trabajos:
- Riego de la Superficie; esta actividad se desarrolla durante todas las etapas de la
conformación, ya sea escarificado, mezclado, batido, perfilado y compactación, debiendo
ceñirse al diseño propuesto de humedad óptima en el presente estudio.
- Mezclado con material Arcilloso; acorde con el diseño propuesto en el estudio de
mecánica de suelos se incorpora material fino granular arcilloso proveniente de la cantera , el
que será dispuesto sobre la vía para ser mezclado con el afirmado existente y/o de aporte
antes de la conformación de la estructura granular final, quedando compuesta por material

257
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

granular seleccionado en un porcentaje de 87.5% y material fino granular (arcilla) en un

porcentaje de 12.5%, dichos valores indicados en el estudio de suelos
- Conformación de Base Granular; una vez alcanzada la mezcla uniforme del material
existente y/o de aporte con la arcilla se procederá a la conformación de la base de acuerdo a
los niveles del proyecto, efectuando el perfilado, nivelación y compactación de la misma.
- El material granular final será compactado por capas no mayores de 0.20 m de
espesor, compactándolo con rodillos vibratorios. No se permitirá el uso de pisones u otra
herramienta manual.
El porcentaje de compactación para el primer y segundo relleno, no será menor del 95% de la
máxima densidad seca del Proctor modificado ASTM D 698 o AASHTO 180. De no alcanzar el
porcentaje establecido, el contratista deberá hacer las correcciones del caso, debiendo
efectuar nuevos ensayos hasta conseguir la compactación deseada.
MATERIAL:
Material Afirmado Seleccionado
Granulometría
La composición final de la mezcla de agregados presentará una granulometría continua y
bien graduada (sin inflexiones notables) según una fórmula de trabajo de dosificación
aprobada por el Supervisor y según uno de los requisitos granulométricos que se indican en
la Tabla 01.
TABLA 01
REQUERIMIENTOS GRANULOMÉTRICOS PARA BASE GRANULAR
Tamiz Porcentaje que Pasa en Peso
Gradación A Gradación B Gradación C Gradación D

50 mm (2”) 100 100 --- ---

25 mm (1”) --- 75--95 100 100

9.5 mm (3/8”) 30 – 65 40 – 75 50 – 85 60 – 100

4.75 mm (Nº 4) 25 – 55 30 – 60 35 – 65 50 – 85

2.0 mm (Nº 10) 15 – 40 20 – 45 25 – 50 40 – 70

4.25 µm (Nº 40) 8 – 20 15 – 30 15 – 30 25 – 45

75 µm (Nº 200) 2–8 5 – 15 5 – 15 8 – 15

Fuente: ASTM D 1241

La franja por utilizar será la establecida en los documentos del proyecto o la determinada por
el Supervisor. Para prevenir segregaciones y garantizar los niveles de compactación y

258
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

resistencia exigidos por la presente especificación, el material que produzca el Contratista

deberá dar lugar a una curva granulométrica uniforme, sensiblemente paralela a los límites
de la franja por utilizar, sin saltos bruscos de la parte superior de un tamiz a la inferior de un
tamiz adyacente o viceversa.
Agregado Grueso
Se denominará así a los materiales retenidos en la Malla N° 4, los que consistirán de
partículas pétreas durables y trituradas capaces de soportar los efectos de manipuleo,
extendido y compactación sin producción de finos contaminantes. Deberán cumplir las
siguientes características:
TABLA 02
REQUERIMIENTOS AGREGADO GRUESO
Norma Requerimientos
Ensayo
MTC ASTM AASHTO

Partículas con una cara

MTC E 210 D 5821 80% min.
fracturada

Partículas con dos caras

MTC E 210 D 5821 40% min.
fracturadas

Abrasión Los Ángeles MTC E 207 C 131 T 96 40% max

Partículas Chatas y Alargadas (1) D 4791 15% máx.

Sales Solubles Totales MTC E 219 D 1888 0.5% máx.

Pérdida con Sulfato de Sodio MTC E 209 C 88 T 104 ---

MTC E 209
Pérdida con Sulfato de Magnesio C 88 T 104 ---

(1) La relación a emplearse para la determinación es: 1/5 (espesor/longitud)

Agregado Fino
Se denominará así a los materiales pasantes la malla Nº 4 que podrá provenir de fuentes
naturales.
TABLA 03
REQUERIMIENTOS AGREGADO FINO

Ensayo Norma Requerimientos

Índice Plástico MTC E 111 4% máx

259
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Equivalente de arena MTC E 114 35% mín

Sales solubles totales MTC E 219 0,55% máx

EQUIPOS
• Herramientas manuales
• Camión Cisterna 4x2 (Agua) 2,000 GAL
• Rodillo Liso Vibratorio 70-100 HP de 7 a 9 TON
• Motoniveladora de 125 HP
TRANSPORTE Y COLOCACION DEL MATERIAL
El Contratista deberá transportar y verter el material, de tal modo que no se produzca
segregación, ni se cause daño o contaminación en la superficie existente.
• Cualquier contaminación que se presentare, deberá ser subsanada antes de proseguir
el trabajo.
• La colocación del material sobre la capa subyacente se hará en una longitud que no
sobrepase mil quinientos metros (1500 m) de las operaciones de mezcla, conformación y
compactación del material de la Base.
• Durante esta labor se tomará las medidas para el manejo del material de base,
evitando los derrames de material y por ende la contaminación de fuentes de agua, suelos y
flora cercana al lugar.
ACOPIO DE LOS MATERIALES
Los agregados para base granular deberán acopiar cubriéndolos con plásticos o con una lona
para evitar que el material particulado sea dispersado por el viento y contamine la atmósfera
y cuerpos de agua cercanos. Además de evitar que el material se contamine con otros
materiales o sufra alteraciones por factores climáticos o sufran daños o transformaciones
perjudiciales. Cada agregado diferente deberá acopiarse por separado, para evitar cambios
en su granulometría original. Los últimos veinte centímetros (20 cm) de cada acopio que se
encuentren en contacto con la superficie natural del terreno no deberán ser utilizados, a
menos que se hayan colocado sobre éste lonas que prevengan la contaminación del material
de acopio.
COMPACTACION
Una vez que el material de la base tenga la humedad apropiada, se conformará y compactará
con el equipo aprobado por el Supervisor, hasta alcanzar la densidad especificada.
Humedecer y compactar con un mínimo de 8 pasadas.

260
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Aquellas zonas que, por su reducida extensión, su pendiente o su proximidad a obras de arte
no permitan la utilización del equipo que normalmente se utiliza, se compactarán por los
medios adecuados para el caso, en forma tal que las densidades que se alcancen no sean
inferiores a las obtenidas en el resto de la capa.
La compactación se efectuará longitudinalmente, comenzando por los bordes exteriores y
avanzando hacia el centro, traslapando en cada recorrido un ancho no menor de un tercio
(1/3) del ancho del rodillo compactador. En las zonas peraltadas, la compactación se hará del
borde inferior al superior.
En esta actividad se tomarán los cuidados necesarios para evitar derrames de material que
puedan contaminar las fuentes de agua, suelo y flora cercana al lugar de compactación.
Los residuos generados por esta y las dos actividades mencionadas anteriormente, deben ser
colocados en lugares de disposición de desechos adecuados especialmente para este tipo de
residuos.
ACEPTACION DE LOS TRABAJOS
Control:
- Verificar la pendiente transversal con la plantilla:
 Cada 50 metros en recta.
 Cada 10 metros en curva.
- El topógrafo hace el levantamiento del tramo después de la compactación.
- Verificar el estado y funcionamiento de todo el equipo empleado por el Contratista.
- Comprobar que los materiales cumplen con los requisitos de calidad exigidos.
- Supervisar la correcta aplicación del método de trabajo aceptado como resultado de
los tramos de prueba en el caso de las bases granulares.
- Ejecutar ensayos de compactación.
- Verificar la densidad de las capas compactadas efectuando la corrección previa por
partículas extra dimensionadas, siempre que ello sea necesario. Este control se realizará en el
espesor de capa realmente construido de acuerdo con el proceso constructivo aplicado.
- Tomar medidas para determinar espesores, levantar perfiles y comprobar la
uniformidad de la superficie.
- Vigilar la ejecución de las consideraciones ambientales incluidas en esta sección para
la ejecución de obras de base.
METODO DE MEDICIÓN
La conformación de la capa de rodadura se medirá por metro cuadrado (m2).
CONDICIONES DE PAGO

261
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

El pago se efectuará al precio unitario por metro cuadrado y dicho pago constituirá la
compensación total por la mano de obra y herramientas necesarias para el trabajo de
perfilado.
[Link]. BASE GRANULAR E=0.20 m. COMPACTADA
DESCRIPCIÓN:
Esta partida describe los trabajos a realizar para conformar la estructura granular sobre la
que se sostendrá la carpeta de rodadura.
Esta estructura granular se presenta en el proyecto con un mismo diseño bajo 01
característica, que considera el aporte del volumen total requerido para conformar la
estructura, debiéndose desarrollar los siguientes trabajos:
- Riego de la Superficie; esta actividad se desarrolla durante todas las etapas de la
conformación, ya sea escarificado, mezclado, batido, perfilado y compactación, debiendo
ceñirse al diseño propuesto de humedad óptima en el presente estudio.
- Mezclado con material Arcilloso; acorde con el diseño propuesto en el estudio de
mecánica de suelos se incorpora material fino granular arcilloso proveniente de la cantera, el
que será dispuesto sobre la vía para ser mezclado con el afirmado existente y/o de aporte
antes de la conformación de la estructura granular final, quedando compuesta por material
granular seleccionado en un porcentaje de 87.5% y material fino granular (arcilla) en un
porcentaje de 12.5%, dichos valores indicados en el estudio de suelos
- Conformación de Base Granular; una vez alcanzada la mezcla uniforme del material
existente y/o de aporte con la arcilla se procederá a la conformación de la base de acuerdo a
los niveles del proyecto, efectuando el perfilado, nivelación y compactación de la misma.
- El material granular final será compactado por capas no mayores de 0.20 m de
espesor, compactándolo con rodillos vibratorios. No se permitirá el uso de pisones u otra
herramienta manual.
El porcentaje de compactación para el primer y segundo relleno, no será menor del 95% de la
máxima densidad seca del Proctor. De no alcanzar el porcentaje establecido, el contratista
deberá hacer las correcciones del caso, debiendo efectuar nuevos ensayos hasta conseguir la
compactación deseada.
Las descripciones de las especificaciones respecto a base granular – (M3) será similar al ítem
01.05.02 SUB BASE GRANULAR E=0.20
METODO DE MEDICIÓN:
La conformación de la base Granular se medirá por metro cuadrado (m2).
CONDICIONES DE PAGO:

262
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

El pago se efectuará al precio unitario por metro cuadrado y dicho pago constituirá la
compensación total por la mano de obra y herramientas necesarias para el trabajo de
perfilado.
[Link]. IMPRIMACION ASFALTICA
DESCRIPCION:
Esta especificación presenta las disposiciones que son generales a los trabajos de
imprimación y riegos de liga; tratamientos superficiales; lechadas asfálticas; carpetas
asfálticas en frío y en caliente.
MATERIALES:
Los materiales necesarios para estos trabajos son los siguientes:
• Asfalto Diluido MC-30.
EQUIPO:
Los equipos a utilizar para estos trabajos son los siguientes:
• Herramientas Manuales
• Compresora Neumática 700-800 PCM, 210 HP
• Tractor de tiro de 80 HP
• Camión de imprimador
METODO DE MEDICIÓN:
La medición se efectuará de la siguiente forma:
• Ejecución de riegos de imprimación y liga, sellos de arena-asfalto, tratamientos
superficiales y lechadas asfálticas.
• La unidad de medida será el metro cuadrado (m²), aproximado al entero, de todo
trabajo ejecutado a satisfacción del Supervisor, de acuerdo a lo exigido en la especificación
respectiva.
• El área se determinará multiplicando la longitud real, medida a lo largo del eje del
trabajo, por el ancho especificado en los planos u ordenado por el Supervisor.
CONDICIONES DE PAGO:
El pago se hará al respectivo precio unitario del contrato, por metro cuadrado, para toda
obra ejecutada de acuerdo con la respectiva especificación y aceptada a satisfacción por el
Supervisor.
[Link]. CARPETA ASFALTICA EN CALIENTE DE 2"
DESCRIPCION:
Esta especificación presenta las disposiciones que son generales a los trabajos de carpetas
asfálticas en caliente.

263
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

EQUIPO:
• Herramientas Manuales
• Rodillo Neumático autop 81-100 HP 5.5-20 TON
• Rodillo Liso Tándem Vibr. Autop. 110-135 HP 12T
• Pavimentadora de asfalto 224 HP
• Camion Volquete 15 m3
El Contratista propondrá, en consideración del Supervisor, los equipos más adecuados para
las operaciones por realizar, los cuales no deben producir daños innecesarios ni a
construcciones ni a cultivos; y garantizarán el avance físico de ejecución, según el programa
de trabajo, que permita el desarrollo de las etapas constructivas siguientes.
Los equipos deberán disponer de sistemas de silenciadores y la omisión de éstos será con la
autorización del Supervisor.
MATERIALES:
• Mezcla asfáltica puesto en obra.
REQUERIMIENTOS DE CONSTRUCCIÓN
Explotación de materiales y producción de agregados
Las fuentes de materiales, así como los procedimientos y equipos utilizados para la
explotación de aquellas y para la elaboración de los agregados requeridos, deberán tener
aprobación previa del Supervisor, la cual no implica necesariamente la aceptación posterior
de los agregados que el Contratista suministre o elabore de tales fuentes, ni lo exime de la
responsabilidad de cumplir con todos los requisitos de cada especificación.
Los procedimientos y equipos de explotación, clasificación, trituración, lavado y el sistema de
almacenamiento, deberán garantizar el suministro de un producto de características
uniformes. Si el Contratista no cumple con estos requerimientos, el Supervisor exigirá los
cambios que considere necesarios.
Todos los trabajos de clasificación de agregados y en especial la separación de partículas de
tamaño mayor que el máximo especificado para cada gradación, se deberán ejecutar en el
sitio de explotación o elaboración y no se permitirá efectuarlos en la vía.
METODO DE MEDICIÓN:
La medición se efectuará de la siguiente forma:
La unidad de medida será el metro cuadrado (m²), de todo trabajo ejecutado a satisfacción
del Supervisor, de acuerdo a lo exigido en la especificación respectiva.
El área se determinará multiplicando la longitud real, medida a lo largo del eje del trabajo,
por el ancho especificado en los planos u ordenado por el Supervisor.

264
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

CONDICIONES DE PAGO:
El pago se hará al respectivo precio unitario del presupuesto, por metro cuadrado, para toda
obra ejecutada de acuerdo con la respectiva especificación y aceptada a satisfacción por el
Supervisor.
[Link]. ARENADO DE SUPERFICIE ASFALTICA
DESCRIPCION
Este trabajo consiste en la aplicación de arena sobre la superficie de la superficie asfáltica,
seguida por la extensión de una capa de arena, de acuerdo con lo que establece esta
especificación, los documentos del proyecto y las instrucciones del Supervisor.
MATERIALES
Los materiales a utilizar para ejecutar estos trabajos serán:
a. Arena GRUESA
METODO DE MEDICION:
Se medirá en metros cuadrados (m2) de acuerdo a la tasa de aplicación establecida por el
Supervisor aplicada al área determinada y aprobada por el Supervisor.
CONDICIONES DE PAGO:
El pago se realizará por metro cuadrado de trabajo realizado.

05.06.03. RESANE DE ALCANTARILLA DE CONCRETO

[Link]. RESANE DE ALCANTARILLAS DE CONCRETO
DESCRIPCIÓN:
Consiste en reparar cabezales y daños puntuales de los elementos deteriorados a la entrada
y/o salida de la alcantarilla, y efectuar reparaciones de agrietamientos, desprendimientos u
otros daños puntuales similares en la tubería de concreto, procurando dejarlos en
condiciones similares a las originales de construcción.
El objetivo es mantener las alcantarillas trabajando eficientemente y cumpliendo con las
funciones para las que fueron construidas, permitiendo que el agua fluya libremente.
Los trabajos se deben ejecutar cuando se detecten grietas, desplomes, pequeñas
socavaciones y otros daños, en los cabezales, elementos de entrada y salida, tuberías de
concreto y otros elementos de las alcantarillas, procurando hacer los trabajos de reparación
en época seca. Reparar los cabezales y los elementos de entrada y salida con un material
similar a aquel con que fueron construidas y la tubería según el tipo de concreto.
MATERIALES:

265
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Para la ejecución de esta actividad deberán cumplir con los requerimientos establecidos para
concreto, en lo que corresponda, en la Sección 610 de las Especificaciones Técnicas
Generales para Construcción de Carreteras EG-2000. En general, los materiales requeridos
son: arena, grava, piedra, cemento Pórtland, encofrado en madera, clavos, alambre de
amarre, agua y material de relleno.
EQUIPO:
Los equipos y herramientas necesarios para la ejecución de esta actividad son: mezcladora de
concreto, lampas, carretilla, varilla de acero, baldes de construcción, tina o cubeta para agua,
badilejo, plancheta y una cámara fotográfica, etc.
PROCEDIMIENTO:
El procedimiento a seguir para la ejecución de los trabajos es el siguiente:
1. Colocar señales preventivas y dispositivos de seguridad.
2. El personal debe contar con los uniformes, cascos y todos los elementos de seguridad
industrial en concordancia con las normas establecidas.
3. Distribuir los trabajadores de acuerdo con la programación de esta actividad
4. Tomar algunas fotografías de casos sobresalientes y/o representativos, en la situación
inicial y en actividades de avance.
5. Inspeccionar las alcantarillas para determinar las áreas de trabajo.
6. Retirar el material suelto y picar la superficie estable para garantizar la adherencia del
concreto nuevo. Trasladar el material retirado, colocándolo en sitios que no afecten el
entorno paisajístico y evitando depositarlo en puntos que interfieran el sistema de drenaje
del camino.
7. Colocar el encofrado donde y cuando sea necesario.
8. Preparar y colocar la mezcla de concreto o preparar los materiales para la mampostería.
9. Reparar las áreas afectadas dejándolas en condiciones satisfactorias para la Supervisión.
10. Curar el concreto durante 7 días.
11. Retirar el encofrado a los 3 días de ser el caso.
12. Realizar la limpieza mediante el retiro de los materiales sobrantes en la alcantarilla y en
los sitios de las obras y trasladarlos al depósito de excedentes previsto para el efecto.
13. Al terminar los trabajos, retirar las señales y dispositivos de seguridad en forma inversa a
como fueron colocados.
14. Tomar algunas fotografías de casos sobresalientes y/o representativos, en la situación
final.
ACEPTACION DE LOS TRABAJOS:

266
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

La Supervisión aceptará los trabajos cuando compruebe que se ha realizado a satisfacción la

Reparación Menor de Alcantarillas de Concreto cumpliendo con esta especificación y con lo
correspondiente a lo establecido en las Sección 610 de las Especificaciones Técnicas
Generales para Construcción de Carreteras EG-2000 y que como resultado las alcantarillas
estén debidamente reparadas.
UNIDAD DE MEDIDA:
La unidad de medición es unidad (und).
FORMA DE PAGO:
La Reparación Menor de Alcantarillas de Concreto se pagará según el precio de contrato o el
cumplimiento del Indicador de Conservación o del Indicador de Nivel de Servicio por trabajo
aprobado satisfactoriamente de acuerdo con la presente especificación y la aceptación por
parte de la Supervisión.

05.06.04. SEÑALIZACION
[Link]. PINTADO DE LINEAS CONTINUAS EN EL PAVIMENTO
DESCRIPCIÓN:
La señalización de la vía comprende las marcas y señales en el pavimento, esto es, el pintado
sobre el área pavimentada, en las ubicaciones dadas y dimensiones especificadas en los
planos, lo que no se indique en dichos planos, deberá estar conforme al reglamento de
señalización y ser aprobadas por el Supervisor.
La pintura deberá ser pintura de tráfico blanca o amarilla, de acuerdo a lo indicado en los
planos o la que ordene el Ingeniero Supervisor, adecuada para superficies pavimentadas.
El área a ser pintada deberá estar libre de partículas sueltas, esto puede ser realizado por
escobillado u otros métodos aceptables para el Ingeniero Supervisor. La máquina de pintar
deberá ser del tipo rociador, capaz de aplicar la pintura satisfactoriamente bajo presión o con
una alimentación uniforme a través de boquillas que rocíen directamente sobre el
pavimento. Cada boquilla deberá también estar equipada con guías de rayas adecuadas que
consistirá de mortajas metálicas o golpes de aire.
MATERIALES:
Los materiales necesarios para estos trabajos son los siguientes:
• Pintura de Trafico.
• Disolvente de pintura de trafico
• Microesferas
EQUIPO:

267
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Los equipos a utilizar para estos trabajos son los siguientes:

• Herramientas Manuales.
• Equipo para Pintar Señales en el Pavimento.
Unidad de Medida
La totalidad del pintado se medirá por metros (m), de acuerdo al largo y ancho especificado
en los planos.
Forma de Pago
Los pagos se abonarán de acuerdo al precio del presupuesto. Entendiéndose que dicho
precio y pago constituirá la compensación total por toda mano de obra, equipos,
herramientas, materiales e imprevistos necesarios para complementar satisfactoriamente la
partida.
[Link]. PINTADO DE LINEAS DISCONTINUAS EN EL PAVIMENTO
DESCRIPCIÓN:
La señalización de la vía comprende las marcas y señales en el pavimento, esto es, el pintado
sobre el área pavimentada, en las ubicaciones dadas y dimensiones especificadas en los
planos, lo que no se indique en dichos planos, deberá estar conforme al reglamento de
señalización y ser aprobadas por el Supervisor.
La pintura deberá ser pintura de tráfico blanca o amarilla, de acuerdo a lo indicado en los
planos o la que ordene el Ingeniero Supervisor, adecuada para superficies pavimentadas.
El área a ser pintada deberá estar libre de partículas sueltas, esto puede ser realizado por
escobillado u otros métodos aceptables para el Ingeniero Supervisor. La máquina de pintar
deberá ser del tipo rociador, capaz de aplicar la pintura satisfactoriamente bajo presión o con
una alimentación uniforme a través de boquillas que rocíen directamente sobre el
pavimento. Cada boquilla deberá también estar equipada con guías de rayas adecuadas que
consistirá de mortajas metálicas o golpes de aire.
MATERIALES:
Los materiales necesarios para estos trabajos son los siguientes:
• Pintura de Trafico.
• Disolvente de pintura de trafico
• Microesferas
EQUIPO:
Los equipos a utilizar para estos trabajos son los siguientes:
• Herramientas Manuales.
• Equipo para Pintar Señales en el Pavimento.

268
 “MEJORAMIENTO Y (PROFUNDIZACION) DEL POZO DE AGUA DEL VALLE LAS TRANCAS,
DISTRITO DE VISTA ALEGRE, PROVINCIA DE NASCA, DEPARTAMENTO DE ICA” CON CODIGO
UNICO DE INVERSION N° 2525773.

Unidad de Medida
La totalidad del pintado se medirá por metros lineales (m), de acuerdo al largo y ancho
especificado en los planos.
Forma de Pago
Los pagos se abonarán de acuerdo al precio unitario del presupuesto. Entendiéndose que
dicho precio y pago constituirá la compensación total por toda mano de obra, equipos,
herramientas, materiales e imprevistos necesarios para complementar satisfactoriamente la
partida.

269
