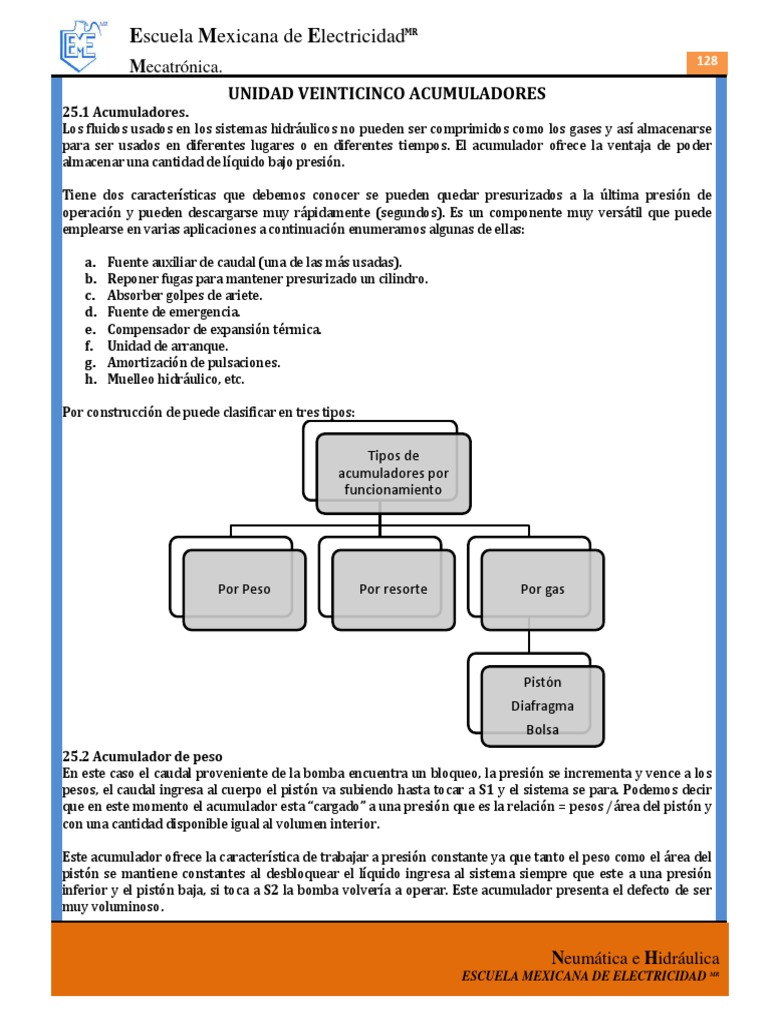

UNIDAD VEINTICINCO ACUMULADORES
25.1 Acumuladores.
Los fluidos usados en los sistemas hidráulicos no pueden ser comprimidos como los gases y así almacenarse
para ser usados en diferentes lugares o en diferentes tiempos. El acumulador ofrece la ventaja de poder
almacenar una cantidad de líquido bajo presión.

Tiene dos características que debemos conocer se pueden quedar presurizados a la última presión de
operación y pueden descargarse muy rápidamente (segundos). Es un componente muy versátil que puede
emplearse en varias aplicaciones a continuación enumeramos algunas de ellas:

a. Fuente auxiliar de caudal (una de las más usadas).

b. Reponer fugas para mantener presurizado un cilindro.
c. Absorber golpes de ariete.
d. Fuente de emergencia.
e. Compensador de expansión térmica.
f. Unidad de arranque.
g. Amortización de pulsaciones.
h. Muelleo hidráulico, etc.

Por construcción de puede clasificar en tres tipos:

Tipos de
acumuladores por
funcionamiento

Por Peso Por resorte Por gas

Pistón
Diafragma
Bolsa
25.2 Acumulador de peso
En este caso el caudal proveniente de la bomba encuentra un bloqueo, la presión se incrementa y vence a los
pesos, el caudal ingresa al cuerpo el pistón va subiendo hasta tocar a S1 y el sistema se para. Podemos decir
que en este momento el acumulador esta “cargado” a una presión que es la relación = pesos /área del pistón y
con una cantidad disponible igual al volumen interior.

Este acumulador ofrece la característica de trabajar a presión constante ya que tanto el peso como el área del
pistón se mantiene constantes al desbloquear el líquido ingresa al sistema siempre que este a una presión
inferior y el pistón baja, si toca a S2 la bomba volvería a operar. Este acumulador presenta el defecto de ser
muy voluminoso.

Neumática e Hidráulica
ESCUELA MEXICANA DE ELECTRICIDAD MR
 Escuela Mexicana de ElectricidadMR
129
Mecatrónica.

Acumulador de peso
25.3 Acumulador de resorte.

El líquido enfrenta algún bloqueo en el sistema, por lo tanto, la presión se incrementa y vencería la fuerza
inicial del resorte, el líquido ingresaría al cuerpo, pero a medida que ingresa, el resorte va incrementando su
oposición hasta el momento que iguala la presión que lo trata de comprimir, en este momento ocurre que el
interior del cuerpo tiene una cantidad de líquido sujeta a presión desarrollada por la fuerza del resorte sobre
el área del pistón y hablamos que el acumulador está cargado, en este acumulador a medida que el líquido va
saliendo la presión va disminuyendo.
En la práctica este acumulador es el que se ve con menos frecuencia.

Acumulador de resorte
25.4 Acumulador de gas.
Este acumulador está basado en una idea muy original que consiste en meter líquido en una botella donde hay
un gas, el gas se ingresa a una presión inferior a la presión que va tener el líquido. Después el líquido ingresa a
una presión mayor y comprime el gas lo cual permite ingresar una gran cantidad. Cuando el gas es
comprimido su volumen disminuye pero su presión aumenta. Se comporta como lo indica la ley de los Gases
de Boyle-Mariotte. Este acumulador presenta la característica de que si se cae totalmente la presión el gas
puede escaparse del acumulador.

Neumática e Hidráulica
ESCUELA MEXICANA DE ELECTRICIDAD MR
 Escuela Mexicana de ElectricidadMR
130
Mecatrónica.

Acumulador de gas

25.5 Acumulador de pistón.

Inicialmente cargamos de gas la sección izquierda y después el fluido ingresa por la sección derecha, al
principio el gas está a una presión inferior a la que tiene el líquido y por lo tanto se va comprimiendo, al
comprimirse su presión se va incrementando hasta alcanzar la presión que lo está comprimiendo, en este
momento decimos que el acumulador está cargado si la presión del fluido baja entonces se expande
mandando al pistón en sentido contrario desplazando parte del líquido fuera del acumulador. Este
acumulador se encuentra con bastante frecuencia ocupando el segundo lugar de uso.

Acumulador de pistón

25.6 Acumulador de diafragma.

Esta versión utiliza una membrana flexible para separar nuevamente el líquido del gas ingresa a una presión
mayor al gas deformando a la membrana en su contra y comprimiendo al gas el cual incrementa su presión,
una característica muy notoria es que son de muy baja capacidad volumétrica y son muy frecuentemente
usados a la salida de bombas de pistones para uniformizar el caudal de salida.

Neumática e Hidráulica
ESCUELA MEXICANA DE ELECTRICIDAD MR
 Escuela Mexicana de ElectricidadMR
131
Mecatrónica.

Acumulador de diafragma

25.7 Acumulador de bolsa.

Esta versión es la que más éxito ha tenido y por lo tanto es el que más frecuentemente encontramos, en este
caso el gas va confinado en una bolsa flexible hecha de varios materiales como buna, vitón, etc., y se le inyecta
un gas inerte como nitrógeno seco, jamás oxigeno ni aire debido que el aceite a presión en la presencia de
oxígeno tiende a inflamarse y si la bolsa se pocha podría presentarse esta situación con riesgo de explosión. la
válvula check debido a que si la presión del fluido cae totalmente la bolsa se expandiría totalmente llenando
todo el interior e incluso tendería a meterse en la conexión con lo cual se cortaría.

Acumulador de bolsa
