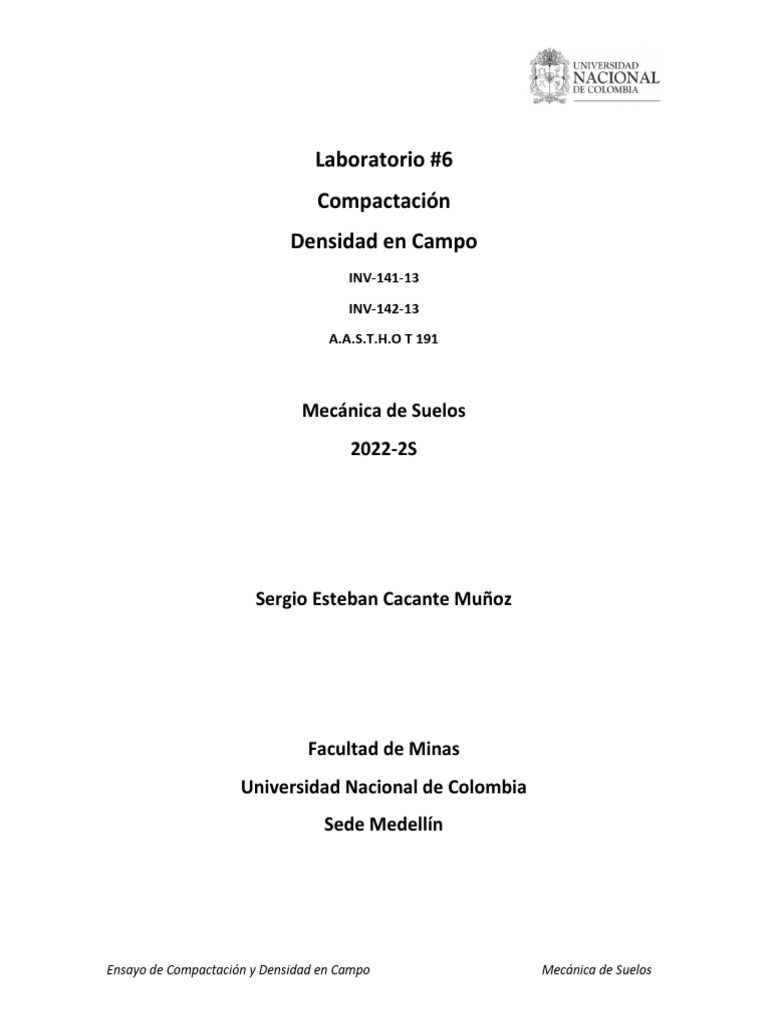

Laboratorio #6

Compactación
Densidad en Campo
INV-141-13
INV-142-13
A.A.S.T.H.O T 191

Mecánica de Suelos
2022-2S

Sergio Esteban Cacante Muñoz

Facultad de Minas
Universidad Nacional de Colombia
Sede Medellín

Ensayo de Compactación y Densidad en Campo Mecánica de Suelos

 Introducción
La compactación es el proceso de asentamiento inducido del suelo, tiene la finalidad de
reducir los vacíos de aire del suelo para mejorar la capacidad portante del suelo, es por
ello que es importante estimar cuánto se desea compactar o cuánto se ha compactado un
suelo y por ello también es importante medir en campo la densidad del suelo para
corroborar si se tiene la compactación esperada.
La norma colombiana INV y la ASTM tienen dos ensayos estandarizados para determinar
la compactación. El ensayo Estándar y el Modificado donde cada uno cuantifica una
energía de compactación diferente.

Datos Iniciales
Ensayo Estándar.
Ensayo 1 2 3 4 5 6 7
Cilindro 1 1 1 1,00 1 1,00 1,00
Diámetro (cm) 10,169 10,169 10,169 10,169 10,169 10,169 10,169
Altura (cm) 11,569 11,569 11,569 11,569 11,569 11,569 11,569
Volumen (m3)
Peso del molde (g) 4180,00 4180,00 4180,00 4180,00 4180,00 4180,00 4180,00

Ensayo 1 Ensayo 2
Tara No 10 20 4 Tara No 5 25 18
Peso tara (g) 6,19 6,17 6,23 Peso tara (g) 5,88 12,11 6,44
Peso tara + Peso tara +
Sh (g) 8,77 9,21 8,26 Sh (g) 8,73 15,61 10,64
Peso tara + Ss Peso tara + Ss
(g) 8,7 9,12 8,2 (g) 8,59 15,45 10,43

Ensayo 3 Ensayo 4
Tara No 35 26 30 Tara No 26 20 25
Peso tara (g) 7,79 13,37 13,28 Peso tara (g) 13,37 6,17 12,11
Peso tara + Peso tara +
Sh (g) 10,6 16,99 15,99 Sh (g) 19,17 13,42 16,78
Peso tara + Ss Peso tara + Ss
(g) 10,42 16,75 15,81 (g) 18,74 12,89 16,44

Ensayo de Compactación y Densidad en Campo Mecánica de Suelos

 Ensayo 5 Ensayo 6
Tara No 2 30 5 Tara No 40 35 4
Peso tara (g) 6,1 13,28 5,88 Peso tara (g) 7,78 7,79 6,23
Peso tara + Peso tara +
Sh (g) 11,86 19,57 9,61 Sh (g) 13,85 14,61 11,51
Peso tara + Ss Peso tara + Ss
(g) 11,39 19,05 9,3 (g) 13,3 14 11,01

Ensayo 7
Tara No 181 19 107
Peso tara (g) 6,48 6,19 8,26
Peso tara + Sh
(g) 12,17 13,62 13,61
Peso tara + Ss
(g) 11,56 12,83 13,03

Ensayo Modificado.
Ensayo 1 2 3 4 5 6 7
Cilindro 1 1 1 1,00 1 1,00 1,00
Diámetro (cm) 10,150 10,150 10,150 10,150 10,150 10,150 10,150
Altura (cm) 11,655 11,655 11,655 11,655 11,655 11,655 11,655
Volumen (m3)
Peso del molde (g) 3770,00 3770,00 3770,00 3770,00 3770,00 3770,00 3770,00

Ensayo 1 Ensayo 2
Tara No 50 53 49 Tara No 10 20 4
Peso tara (g) 7,7 7,81 7,79 Peso tara (g) 6,19 6,17 6,23
Peso tara + Sh (g) 10,84 14,84 12,5 Peso tara + Sh (g) 8,77 9,21 8,26
Peso tara + Ss (g) 10,79 14,73 12,42 Peso tara + Ss (g) 8,7 9,12 8,2

Ensayo 3 Ensayo 4
Tara No 5 25 18 Tara No 35 26 30
Peso tara (g) 5,88 12,11 6,44 Peso tara (g) 7,79 13,37 13,28
Peso tara + Sh (g) 8,73 15,61 10,64 Peso tara + Sh (g) 10,6 16,99 15,99
Peso tara + Ss (g) 8,59 15,45 10,43 Peso tara + Ss (g) 10,42 16,75 15,81

Ensayo de Compactación y Densidad en Campo Mecánica de Suelos

Ensayo 5 Ensayo 6
Tara No 26 20 25 Tara No 2 30 5
Peso tara (g) 13,37 6,17 12,11 Peso tara (g) 6,1 13,28 5,88
Peso tara + Sh (g) 19,17 13,42 16,78 Peso tara + Sh (g) 11,86 19,57 9,61
Peso tara + Ss (g) 18,74 12,89 16,44 Peso tara + Ss (g) 11,39 19,05 9,3

Ensayo 7
Tara No 40 35 4
Peso tara (g) 7,78 7,79 6,23
Peso tara + Sh
(g) 13,85 14,61 11,51
Peso tara + Ss
(g) 13,3 14 11,01

Densidad en Campo
Tara No 100 61 97
Peso Tara (g) 4,13 4,06 3,93
Peso Suelo Húmedo más Tara (g) 15,71 10,98 9,97
Peso Suelo Seco más Tara (g) 14,66 10,35 9,42

Masa humedad material excavación 2210 g

Masa seca material excavación g
Masa de la arena en cono y platina 1908,7 g
Masa de la arena en cono, platina y
excavación 3500 g
densidad de la arena 1,381 g/cm3
volumen de la excavación 1152,28 cm3

Ensayo de Compactación y Densidad en Campo Mecánica de Suelos

Desarrollo
Ensayo Estándar.
Se debe conocer inicialmente el porcentaje de humedad (w) para cada
muestra, para ello debemos determinar el peso del agua y el peso de los
sólidos y remplazar en la siguiente ecuación:
𝑤𝑤
𝑤= ∗ 100 (1)
𝑤𝑠

𝑤𝑤 = 𝑀𝑎𝑠𝑎 𝑑𝑒𝑙 𝐴𝑔𝑢𝑎

𝑤𝑠 = 𝑀𝑎𝑠𝑎 𝑑𝑒 𝑙𝑜𝑠 𝑠ó𝑙𝑖𝑑𝑜𝑠

Para determinar el peso del agua y del suelo en cada muestra se procede de
la siguiente manera:
𝑤𝑤 = (𝑃𝑒𝑠𝑜 𝑡𝑎𝑟𝑎 + 𝑆𝑠) − (𝑃𝑒𝑠𝑜 𝑡𝑎𝑟𝑎 + 𝑠ℎ)
𝑤𝑠 = (𝑃𝑒𝑠𝑜 𝑡𝑎𝑟𝑎 + 𝑆𝑠) − (𝑃𝑒𝑠𝑜 𝑡𝑎𝑟𝑎)
Dado que se tienen tres taras para cada muestra, se realiza esta operación
para Tara y eso nos dará una humedad asociada, que luego se promedia para
obtener un mejor estimado.
De tal modo de tenemos las siguientes humedades asociadas a cada ensayo.

Ensayo 1 2 3 4 5 6 7

Humedad (%) 2,96 5,07 7,02 7,92 8,99 10,08 12,02

Ahora para calcular el volumen de la muestra tenemos el diámetro y la altura

del molde, y para cada ensayo se utilizó el mismo molde, tendremos un
volumen fijo calculado como:

Ensayo de Compactación y Densidad en Campo Mecánica de Suelos

 𝜋𝐷2 ℎ
𝑣= (2)
4
Donde:
𝐷 = 𝐷𝑖𝑎𝑚𝑒𝑡𝑟𝑜 𝑑𝑒 𝑙𝑎 𝑚𝑢𝑒𝑠𝑡𝑟𝑎 (𝑐𝑚)
ℎ = 𝐴𝑙𝑡𝑢𝑟𝑎 𝑑𝑒𝑙 𝑚𝑜𝑙𝑑𝑒(𝑐𝑚)
Diámetro de la muestra (cm) 10,169
Altura del molde(cm) 11,569

Aplicando (2) tenemos que:

𝜋 ∗ 10.1692 ∗ 11.569
𝑣= = 939.5982 𝑐𝑚3
4
𝑉𝑆 = 0,0009396 𝑚3
Para calcular la Masa de suelo compactada se procede así:
𝑊𝑆 𝑐𝑜𝑚 = (𝑃𝑒𝑠𝑜 𝑑𝑒 𝑚𝑜𝑙𝑑𝑒 + 𝑆𝐶 ) − (𝑃𝑒𝑠𝑜 𝑑𝑒 𝑚𝑜𝑙𝑑𝑒) (3)
De modo que tenemos los siguientes pesos asociados a cada ensayo:

Ensayo 1 2 3 4 5 6 7
Peso del Suelo
1443,00 1555,00 1600,00 1613,00 1605,00 1572,00 1478,00
compactado (g)

Ahora deseamos conocer la densidad húmeda 𝛾ℎ para cada ensayo con sus
respectivas masas y los volúmenes obtenidos anteriormente.

𝑔𝑀𝑠
𝛾ℎ = (4)
𝑉𝑆

Aplicando (4) para cada pareja de datos Masa del suelo y volumen del suelo
tenemos:

Ensayo de Compactación y Densidad en Campo Mecánica de Suelos

 Ensayo 1 2 3 4 5 6 7

𝜸𝒉 (𝒌𝑵/𝒎𝟑 ) 15050,4751 16218,6339 16687,9835 16823,5733 16740,1334 16395,9438 15415,5247

Ahora para determinar la densidad seca aplicamos la siguiente relación:

𝛾ℎ
𝛾𝑑 = ∗ 100 (5)
𝑤 + 100
Aplicando la ecuación (5) para cada pareja de datos peso específico del suelo
y su respectiva humedad, obtenemos para cada ensayo una densidad seca.

Ensayo 1 2 3 4 5 6 7

𝜸𝒅 (𝒌𝑵/𝒎𝟑 ) 14617,79 15436,03 15593,33 15588,93 15359,33 14894,57 13761,40

Finalmente, para trazar la curva de humedad (w) versus peso unitario seco
(𝜸𝒅 ) tenemos:

Ensayo 1 2 3 4 5 6 7

Humedad (%) 2,96 5,07 7,02 7,92 8,99 10,08 12,02

Peso Unitario seco
14617,79 15436,03 15593,33 15588,93 15359,33 14894,57 13761,40
(𝜸𝒅 )

Curva de Compactación Estandar

16000,00 y = -69,546x2 + 948,6x + 12413
Peso unitario seco (kN/m3)

15500,00

15000,00

14500,00

14000,00

13500,00
0 2 4 6 8 10 12 14
Humedad (%)

Ensayo de Compactación y Densidad en Campo Mecánica de Suelos

Para determinar la densidad optima se deriva respecto a la humedad y se
iguala a cero para obtener el máximo de la función:
𝑑
(−69,546𝑥 2 + 948,6𝑥 + 12413) = 0 (7)
𝑑𝑥
79050
𝑥=
11591
Evaluando esta densidad óptima en el ajuste de la curva de compactación
tenemos un peso unitario seco máximo.
𝑤𝑜𝑝𝑡𝑖𝑚𝑎 = 6.82%
𝑘𝑁
𝛾𝑑 𝑚𝑎𝑥 = 15647.70
𝑚3
Ensayo Modificado.
Para el ensayo modificado se sigue un procedimiento totalmente análogo
donde a nivel de ensayo cambia la energía de compactación sobre la
muestra, las dimensiones el molde, también se tendrá una compactación
realizada en 5 capas, pero donde se obtendrán las mismas variables utilizadas
en el ensayo estándar, pero para las nuevas condiciones.
Después de realizar el mismo procedimiento analítico y matemático se tiene
en resumen la siguiente información para trazar la nueva curva de
compactación para el ensayo modificado.
Volumen del suelo:
𝑉𝑆 = 0,000943 𝑚3
Masa de suelo para cada ensayo:

Ensayo 1 2 3 4 5 6 7
Peso del Suelo
1580,00 1716,00 1790,00 1798,00 1780,00 1765,00 1733,00
compactado (g)

Ensayo de Compactación y Densidad en Campo Mecánica de Suelos

 Resumen de datos:

Ensayo 1 2 3 4 5 6 7
Humedad (%) 1,65 2,96 5,07 7,02 7,92 8,99 10,08
Peso unitario húmedo
16419,08 17832,37 18601,37 18684,50 18497,45 18341,57 18009,03
(kN/m3)
Peso unitario seco
16153,33 17319,41 17703,24 17458,92 17140,68 16829,13 16359,61
(kN/m3)

Para trazar la curva de humedad (w) versus peso unitario seco (𝜸𝒅 ) tenemos:

Ensayo 1 2 3 4 5 6 7

Humedad (%) 1,65 2,96 5,07 7,02 7,92 8,99 10,08

Peso Unitario seco
16153,33 17319,41 17703,24 17458,92 17140,68 16829,13 16359,61
(𝜸𝒅 )

Curva de Compactación Modificado

17800,00
Peso unitario seco (kN/m3)

17600,00
17400,00
17200,00
17000,00
16800,00
16600,00
16400,00
16200,00
y = -77,055x2 + 889,35x + 15095
16000,00
0,00 2,00 4,00 6,00 8,00 10,00 12,00
Humedad (%)

De donde se tienen la siguiente humedad óptima y peso unitario seco

óptimo:
𝑤𝑜𝑝𝑡𝑖𝑚𝑎 = 5.77%

Ensayo de Compactación y Densidad en Campo Mecánica de Suelos

 𝑘𝑁
𝛾𝑑 𝑚𝑎𝑥 = 17661.165
𝑚3

Comparación de las curvas:

20000,00
Curva de Compactación Modificado y Estandar

18000,00 y = -77,055x2 + 889,35x + 15095

16000,00

14000,00 y = -69,546x2 + 948,6x + 12413

Peso unitario seco (kN/m3)

12000,00

10000,00
Estandar
8000,00 Modificado

6000,00

4000,00

2000,00
Humedad (%)
0,00
0 2 4 6 8 10 12 14

Densidad en Campo.
Se debe conocer el porcentaje de humedad (w) para cada muestra, para ello
debemos determinar el peso del agua y el peso de los sólidos y remplazar en
la siguiente ecuación para obtener el porcentaje de humedad promedio.
𝑤𝑤
𝑤= ∗ 100 (8)
𝑤𝑠

𝑤𝑤 = 𝑀𝑎𝑠𝑎 𝑑𝑒𝑙 𝐴𝑔𝑢𝑎

𝑤𝑠 = 𝑀𝑎𝑠𝑎 𝑑𝑒 𝑙𝑜𝑠 𝑠ó𝑙𝑖𝑑𝑜𝑠
Aplicando la ecuación para los datos obtenemos lo siguiente:

Ensayo de Compactación y Densidad en Campo Mecánica de Suelos

 HUMEDAD NATURAL
Tara No 100 61 97
Peso Tara (g) 4,13 4,06 3,93
Peso Suelo Húmedo más Tara (g) 15,71 10,98 9,97
Peso Suelo Seco más Tara (g) 14,66 10,35 9,42
% humedad 9,972 10,016 10,018
% humedad promedio 10,002

De allí la humedad promedio es:

𝑤 = 10%
Ahora para determinar la masa seca de la excavación se utiliza la siguiente
relación:
𝑀ℎ
𝑀𝑑 =
1+𝑤
De allí tenemos:

2210
𝑀𝑑 =
1 + 0.1

𝑀𝑑 = 218,81 g

De modo que tenemos los siguientes datos:

Masa húmeda material excavación (g) 2210

Masa seca material excavación (g) 2009,1
Masa de la arena en cono y platina (g) 1908,7
Masa de la arena en cono, platina y excavación (g) 3500
densidad de la arena (g/cmˆ3) 1,381

Ahora deseamos conocer la masa de arena que llena la excavación así:

Ensayo de Compactación y Densidad en Campo Mecánica de Suelos

𝑀𝐴𝑟𝑒𝑛𝑎 = (𝑀𝑎𝑠𝑎 𝑑𝑒 𝑎𝑒𝑛𝑎 + 𝑐𝑜𝑛𝑜 + 𝑝𝑙𝑎𝑡𝑖𝑛𝑎) − (𝑀𝑎𝑠𝑎 𝑐𝑜𝑛𝑜 + 𝑝𝑙𝑎𝑡𝑖𝑛𝑎)
(9)
Remplazando tenemos:
𝑀𝐴𝑟𝑒𝑛𝑎 = 3500 − 1908,7
Masa de Arena:
𝑀𝐴𝑟𝑒𝑛𝑎 = 1591,3𝑔
Ahora conociendo la densidad de la arena podemos encontrar el volumen
ocupado por la arena.

𝑀𝐴𝑟𝑒𝑛𝑎
𝜌𝐴𝑟𝑒𝑛𝑎 = (10)
𝑉𝐴𝑟𝑒𝑛𝑎
Despejando el volumen y remplazando en la ecuación (10) tenemos:
𝑀𝐴𝑟𝑒𝑛𝑎 1591,3
𝑉𝐴𝑟𝑒𝑛𝑎 = =
𝜌𝐴𝑟𝑒𝑛𝑎 1,381
Este volumen será el mismo ocupado por la masa de suelo excavada

𝑉𝑆 = 1152.28 𝑐𝑚3

Ahora con la masa húmeda y seca del suelo excavado y el volumen del suelo
podemos calcular el peso unitario seco y húmedo así.
𝑔𝑀𝑠 ℎ𝑢𝑚𝑒𝑑𝑎
𝛾ℎ = (11)
𝑉𝑆
𝑔𝑀𝑠 𝑠𝑒𝑐𝑎
𝛾𝑑 = (12)
𝑉𝑆
Aplicando las ecuaciones (11) y (12) tenemos:
9.8 ∗ 2210
𝛾ℎ =
1152.28

Ensayo de Compactación y Densidad en Campo Mecánica de Suelos

 9.8 ∗ 2009.1
𝛾𝑑 =
1152.28

Ahora tenemos los siguientes pesos específicos.

𝑔 𝑔
𝛾ℎ = 18.796 𝛾𝑑 = 17.09
𝑐𝑚3 𝑐𝑚3

Conclusiones
-Los resultados de los pesos unitarios secos y húmedos son consistentes con la realidad,
debido a que un suelo húmedo tiene una mayor densidad que un suelo seco por la
cantidad de agua que este aporta.
-Dado que la energía de compactación para el ensayo modificado es mayor, este ofrece
una densidad seca mayor pues permite más reducción de vacíos
-En ingeniería civil la compactación de un suelo es fundamental en obras como vías donde
se tendrán grandes concentraciones de cargas y se busca evitar asentamientos que
afecten la vía.
-En el proceso de construcción de edificios también es importante controlar los
asentamientos, por ello la necesidad de medir la densidad en campo con métodos como el
cono de arena, sin embargo, hay otros métodos como Difracción por Rayos x, Análisis
Térmico Diferencial que resultan siendo más costosos pero pueden ofrecer una mayor
precisión.

Referencias
-Informe compactacion - Ensayos de Compactación en suelos Basado en Normas INVIAS
INV E-141- Luisa - StuDocu. (n.d.). Retrieved November 9, 2022, from
https://www.studocu.com/co/document/pontificia-universidad-javeriana/laboratorio-de-
geotecnia/informe-compactacion/9982644

-Serrano, C. H., Cruz, M. P., & Martin-Schmädke, I. F. (2020). Application of the Dynamic
Compaction for Large Imprint Structures in Córdoba, Argentina. Revista Facultad de
Ingenieria, 29(54). https://doi.org/10.19053/01211129.V29.N54.2020.10861

Ensayo de Compactación y Densidad en Campo Mecánica de Suelos
