CONSOLIDADO 2 – PRUEBA DE DESARROLLO 3

2022 - 20
ASIGNATURA

MECANICA DE FLUIDOS I

DOCENTE: ALEX HOLGUINO BORDA

FACULTAD: INGENIERIA
INSTRUCCIONES:

 La estructura de solución de cada problema será DATOS, DIAGRAMA, PROCEDIMIENTO y

RESPUESTAS.
 Se tendrá muy en cuenta, el orden, Limpieza, redacción y calidad de imagen en él envió del
producto. No hay lugar a escusa por la demora en el cargado del producto en el sistema.
PREGUNTA 1: (6 puntos – 40 min)

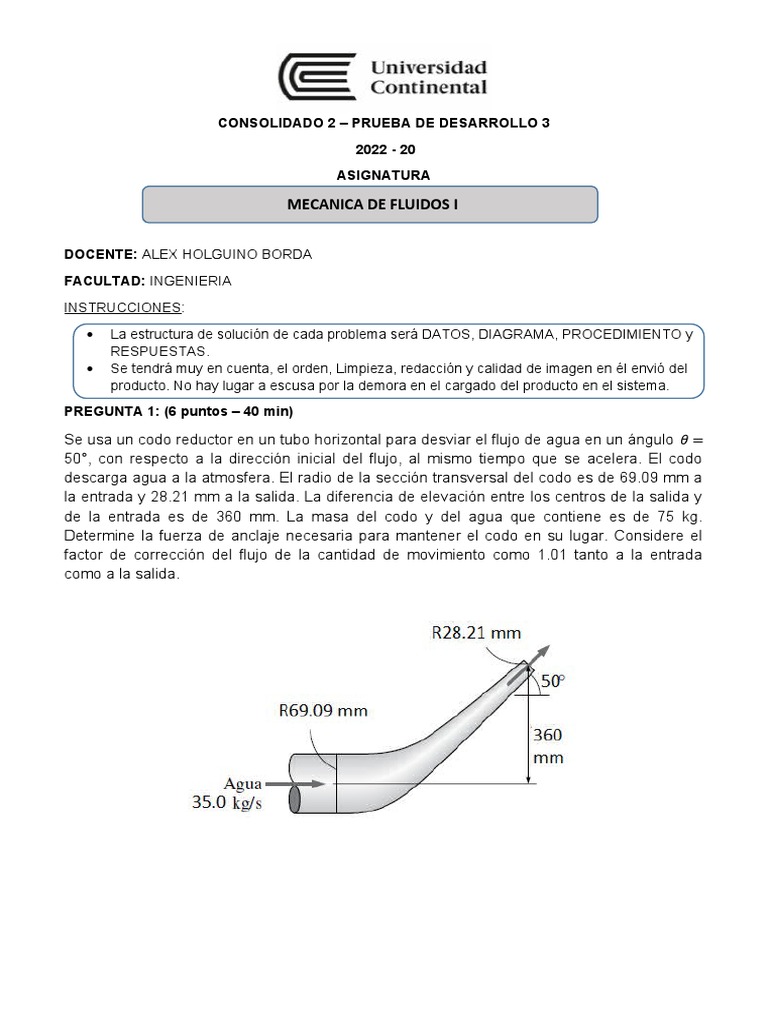

Se usa un codo reductor en un tubo horizontal para desviar el flujo de agua en un ángulo 𝜃 =
50°, con respecto a la dirección inicial del flujo, al mismo tiempo que se acelera. El codo
descarga agua a la atmosfera. El radio de la sección transversal del codo es de 69.09 mm a
la entrada y 28.21 mm a la salida. La diferencia de elevación entre los centros de la salida y
de la entrada es de 360 mm. La masa del codo y del agua que contiene es de 75 kg.
Determine la fuerza de anclaje necesaria para mantener el codo en su lugar. Considere el
factor de corrección del flujo de la cantidad de movimiento como 1.01 tanto a la entrada
como a la salida.
PREGUNTA 2: (7 puntos – 40 minutos)

Un líquido de densidad 𝜌 y viscosidad 𝜇 fluye por gravedad a través de un agujero de

diámetro d en el fondo de un tanque de diámetro D (Ver la Fig.). Al principio del experimento,
la superficie del líquido está a la altura h sobre el fondo del tanque, como se muestra. El
líquido sale del tanque como un chorro con velocidad promedio V directo hacia abajo, como
también
se muestra. Usando análisis dimensional genere una relación adimensional para V como
función de los otros parámetros en el problema. Identifique cualquier parámetro
adimensional
establecido que aparezca en su resultado. (Sugerencia: En este problema existen tres
longitudes. Por consistencia, elija h como su longitud característica).

PROBLEMA 3 (7 puntos – 40 minutos)

Se tiene petróleo con 𝜌 = 876 kg/m3 y 𝜇 = 0.24 kg/m∙s que fluye a través de una tubería de
1.5 cm de diámetro que descarga en la atmosfera a 88 kPa. La presión absoluta 15 m antes
de la salida se mide en 135 kPa. Determine la razón de flujo del petróleo a través de la
tubería si la tubería esta: a) horizontal, b) inclinada 8° hacia arriba desde la horizontal y c)
inclinada 8° hacia abajo desde la horizontal.
