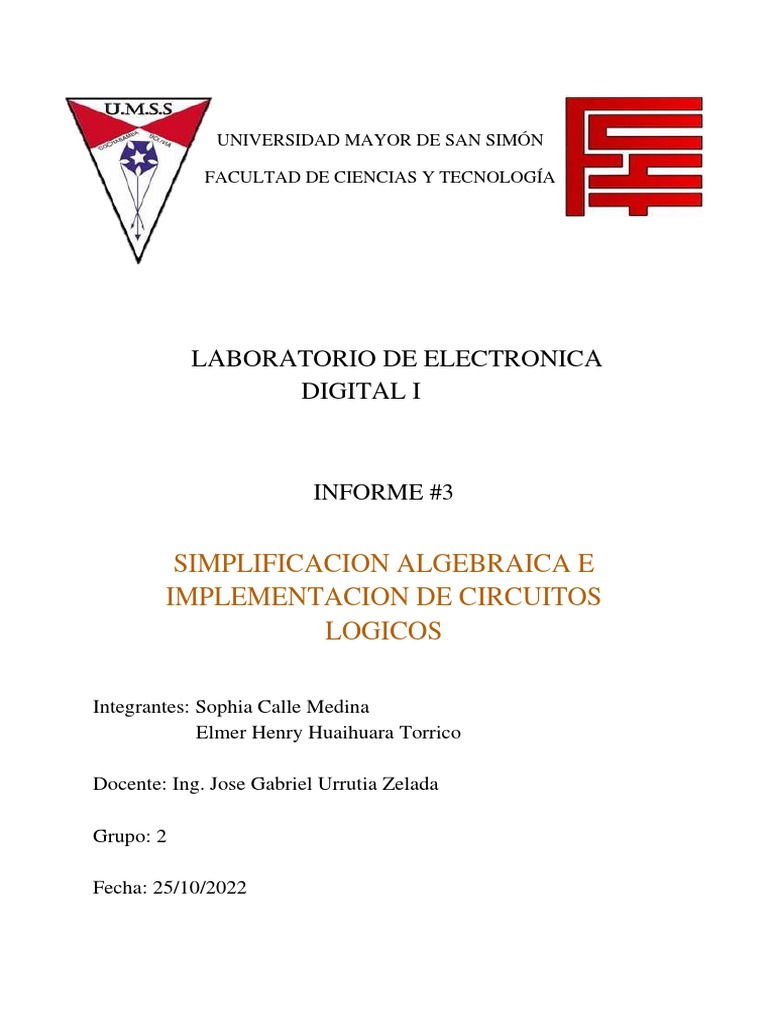

UNIVERSIDAD MAYOR DE SAN SIMÓN

FACULTAD DE CIENCIAS Y TECNOLOGÍA

LABORATORIO DE ELECTRONICA
DIGITAL I

INFORME #3

SIMPLIFICACION ALGEBRAICA E
IMPLEMENTACION DE CIRCUITOS
LOGICOS

Integrantes: Sophia Calle Medina

Elmer Henry Huaihuara Torrico

Docente: Ing. Jose Gabriel Urrutia Zelada

Grupo: 2

Fecha: 25/10/2022
OBJETIVOS

En esta práctica estudiará los distintos tipos de compuertas lógicas básicas en circuitos
integrados y observará algunas de sus características importantes.

INTRODUCCIÓN

Principios de operación de las compuertas lógicas.

Simbología, nomenclatura, tabla de verdad y funcionamiento de las compuertas lógicas.
Características fundamentales de los CIs TTL y CMOS.

Tecnologías de Circuitos Integrados Digitales

Los circuitos digitales se fabrican en una variedad de familias lógicas o tecnologías, entre
las más populares están los TTL (transistor-transistor logic) y CMOS (Complementary MOS). La
tecnología de fabricación se determina por el tipo de componentes encapsulados dentro del
circuito integrado; por ejemplo, un circuito TTL tiene como componentes elementales transistores
BJT, mientras que los de tecnología CMOS transistores MOS.
En forma general se puede decir que existen ciertas diferencias eléctricas entre
tecnologías. Es decir que los rangos de voltaje reconocidos como niveles lógicos ALTO o BAJO
para cada caso son ligeramente diferentes. La figura 3.1 muestra los rangos de voltaje para los
niveles lógicos de los circuitos integrados digitales pertenecientes a las familias TTL y CMOS. Hay
que notar que solo en las compuertas CMOS se la serie 4000 se puede emplear voltajes mayores
a 5V.

Ahora bien, dentro de cada familia o tecnología existen subfamilias que son identificas en la
numeración de sus códigos según letras intermedias. Así, por ejemplo son subfamilias lógicas TTL
los códigos 74 (estándar), 74L (de bajo consumo), 74H (de alta velocidad), 74S (Schottky), 74LS
(Schottky de
bajo consumo), 74AS (Schottky avanzado), 74ALS (Schottky avanzado de bajo consumo), y 74F
(rápido); y
CMOS los de código 4000 (básica), 74C (funcionalmente compatible con TTL), 74HC (de alta
velocidad),
74HCT (de alta velocidad compatible con TTL), 74AC (avanzado), 74ACT (avanzado compatible
con TTL). Cada
subfamilia posee características muy particulares, pero que responden básicamente al
28
comportamiento general de la familia lógica. Un resumen de características se presenta en la tabla
3.1.

Compuertas Lógicas en CI

En el comercio local se venden CIs CMOS y TTL indistintamente. Es recomendable que utilice
CIs que pertenecen a una misma tecnología o familia lógica, debido a que algunos CIs CMOS no
son compatibles eléctricamente con los TTL y viceversa. Es decir que los voltajes de salida de un
CI no son reconocidos como voltajes válidos por las entradas de otro CI, o bien la corriente que
proporcionan es insuficiente. Por ejemplo las siglas 74L, 74S, 74LS, 74AS, 74ALS y 74F son
subfamilias TTL; las siglas 74C, 74HC, 74HCT, 74AC, y 74ACT son CMOS, de las cuales las
salidas de las subfamilias HCT y ACT son compatibles con la mayoría de subfamilias lógicas TTL.
La figura 3.2 presenta la disposición de terminales para las compuertas lógicas en CI.
Compuertas Lógicas Universales

Las compuertas lógicas llamadas universales son las NAND y NOR, debido a que éstas
pueden, en ciertas configuraciones, sustituir cualquier compuerta básica (AND, OR y NOT). Por
ejemplo en la figura 3.3 se presenta una compuerta lógica OR y su equivalente configurado con
compuertas NAND.

La Curva de Transferencia

Este grafico es útil para la deducción de datos de característicos de los circuitos integrados
digitales, como ser nivel de voltaje de entrada VE, niveles de voltaje de salida VS e indeterminados.
Existen dos procedimientos básicos para la obtención de esta grafica, el estático y dinámico. En la
práctica se empleara el método estático.

La Punta de Prueba Lógica

La figura 3.1 muestra los rangos de voltaje para los niveles lógicos de los circuitos
integradas digitales pertenecientes a las familias lógicas TTL y CMOS. La punta lógica disponible
en el laboratorio es capaz de sensar niveles de voltaje pertenecientes a ambas familias lógicas,
según la posición del interruptor disponible. La operación de la punta es de la manera indicada en
la tabla 3.2.
CIs con salidas de Colector Abierto (Open-Collector)

Algunos CIs digitales están diseñados con salidas de colector abierto. Básicamente los
circuitos internos de las compuertas que componen estos CIs están incompletos dejando a la
salida del componente una configuración de transistor como se muestra en la figura 3.5(a). Para
activar un estado lógico en este tipo de salidas se requiere colocar una resistencia de pull-up RP
entre la salida de colector abierto y VCC, como se muestra en la figura 3.5(b); esta resistencia RP
generalmente varia entre 1KΩ y 10KΩ, dependiendo de la aplicación.

Figura 3.5. (a) Circuito TTL 7407 de colector abierto; (b) activación de la salida de colector abierto.
Los circuitos de colector abierto tienen múltiples aplicaciones, entre ellas la capacidad de
realizar conexiones AND alambrada y el manejo de fuentes de excitación mayores a VCC, como
se muestra en la figura 3.6.
Materiales

(1) Fuente de voltaje DC*.

(1) Multímetro Digital*.
(1) Protoboard.
(1) CI 74LS00.
(1) CI 74LS04.
(1) CI 74LS08.
(1) CI 74LS32.
(1) CI 4011B*.
(1) potenciómetro de 5KΩ.
(1) transistor BC548 o equivalente (2N2222).
(1) resistencia de 220Ω.
(1) resistencia de 10KΩ.
(1) LED.
* disponibles en el laboratorio.

Laboratorio

Todos los ejercicios propuestos a continuación serán realizados durante la clase de

laboratorio, los resultados obtenidos los escribirá en las tablas al reverso de la hoja de evaluación.
Ejercicio 3.1. Compuertas Lógicas
a) Empleando la Punta de Prueba Lógica, verifique la tabla de verdad de las compuertas lógicas:
NAND, utilice el CI 7400; NOT, utilice el CI 7404; AND, utilice el 7408; y OR, utilice el CI 7432.
Utilice como los circuitos mostrados en la figura 3.7, y registre los resultados en la tabla 3.3.

b) Verifique la tabla de verdad de las compuertas lógicas: NAND, utilice el CI 7400; AND, utilice
el
7408; y OR, utilice el CI 7432, manteniendo una de sus entradas sueltas (flotante, sin conexión
a VCC o GND). Emplee como el circuito mostrado en la figura 3.8. Registre los resultados en la
tabla 3.3.
Ejercicio 3.2. Curva de Transferencia Tecnología TTL (método estático)
Armar el circuito mostrado en la figura 3.9. NOTA: emplee la primer compuerta lógica
NAND del CI 74LS00 (entradas pin #1 y #2, salida pin #3). Varíe el valor del potenciómetro
(voltaje
de entrada VE) cada 0.2V, y registre los valores de VS obtenidos en la tabla 3.4 (columna TTL).
Luego grafique los valores obtenidos en la figura 3.10.

Ejercicio 3.3. Curva de Transferencia Tecnología CMOS (método estático)

Reemplace la compuerta empleada en el ejercicio 3.2 y por una NAND CMOS CD4011B
 que le facilitara el docente, y obtenga la curva de transferencia para esta nueva compuerta. Utilice
la tabla 3.4 (columna CMOS) y figura 3.11.
CALCULOS
CALCULOS DE LABORATORIO

#GRUPO EJERCICIO 2.1 EJERCICIO 2.2 EJERCICIO 2.3

T [s] f2 [Hz] DC1 [%] f2 [Hz] DC2 [%]
2 10 0,50 >70 700 <65

EJERCICIO 2.1 MODO DE OPERACIÓN MONOESTABLE

R1= 909 KΩ valor comercial R1= 910 KΩ

C1= 10 u

SIMULACION

EJERCICIO 3.2. COMPARADOR DE NUMERO MAYOR

0100

1000
1001

1100

1101
1110

EJERCICIO 3.4 UNIVERSALIDAD DE LA COMPUERTA NAND

0100

1000
1001

1100

1101
1110

LAYOUT

CUESTIONARIO

Cuestionario
3.1. ¿Cómo se comportan los CIs CMOS con entradas flotantes?

R.- Se comportan de la misma manera que aplicando una entrada Alta o High, es
decir que es igual tener una entrada flotante que conectar dicha entrada a +Vcc.
3.2. ¿Cómo se clasifican los CIs digitales según la complejidad de su circuitería interna?

R.- La complejidad de un CI puede medirse por el número de puertas lógicas que contiene. Los
métodos de fabricación actuales de fabricación permiten construir Cis cuya complejidad está en el
rango de una a 105 o más puertas por pastilla. Según esto los Cis se clasifican en los siguientes
niveles o escalas de integración: SSI (pequeña escala): menor de 10 puertas. MSI (media escala):
entre 10 y 100 puertas. LSI (alta escala): entre 100 y 10.000 puertas. VLSI (muy alta escala): a
partir de 10.000 puertas.

3.3. Explique la simbología de la IEEE/ANSI para todas las compuertas lógicas que conoce.

R.- La principal diferencia es envés de usar diferentes símbolos recurre a símbolos rectangulares
para todos los dispositivos se emplea una notación especial para indicar como las salidas dependen
de las entradas. Los nuevos símbolos utilizan un pequeño triangulo recto en lugar de la pequeña
burbuja todas estas nos indican una entrada o salida es activa en baja o activa en alto.

3.4. ¿Cuál la utilidad de las compuertas universales?

R.- Las compuertas lógicas llamadas universales son las NAND y NOR, debido a que éstas pueden,
en ciertas configuraciones, sustituir cualquier compuerta básica (AND, OR y NOT).

3.5. Configure una compuerta lógica OR de tres entradas utilizando solo compuertas NAND
dedos entradas.

CONCLUSION

En esta práctica se observó y verifico el funcionamiento del circuito lógico diseñado a partir de
nuestra función booleana hallada, en donde el circuito responde bien para las señales de entrada, en
este caso fue la de comparar dos números compuestos por dos bits en donde solo la salida se activa
cuando el primer número es mayor al otro. Armando este circuito se comprendió que se pueden
hacer varios circuitos para otras condiciones de funcionamiento, como por ejemplo las alarmas de
incendio o robo
Hubo algunos problemas con los simuladores de layout.
