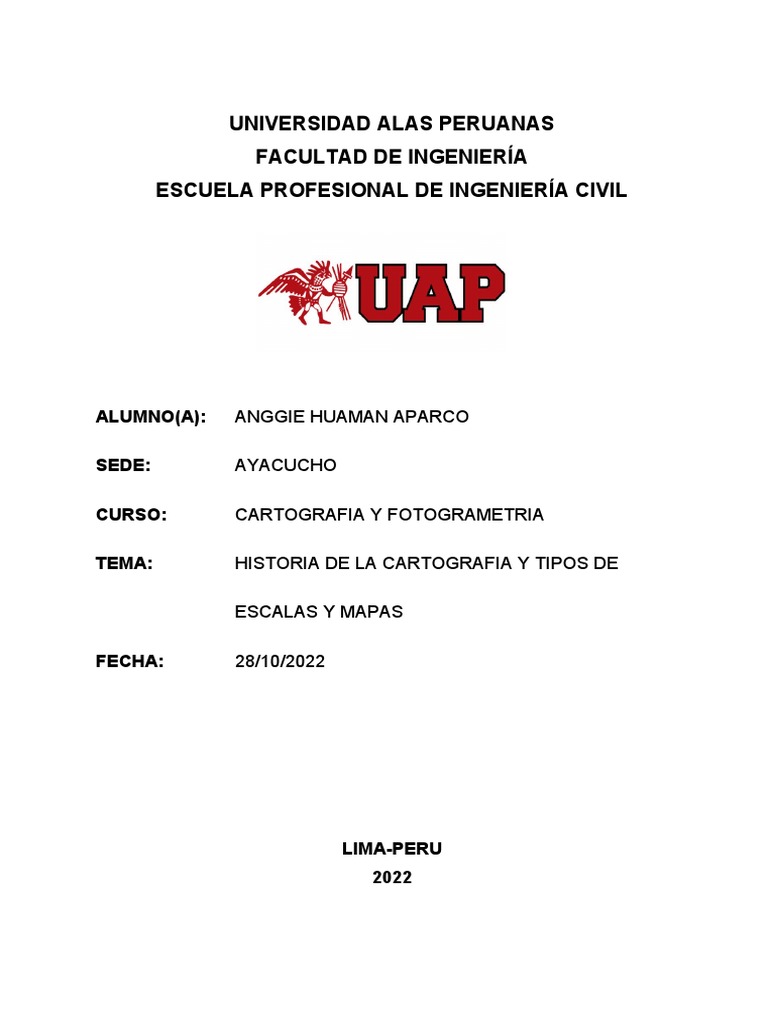

UNIVERSIDAD ALAS PERUANAS

FACULTAD DE INGENIERÍA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

ALUMNO(A): ANGGIE HUAMAN APARCO

SEDE: AYACUCHO

CURSO: CARTOGRAFIA Y FOTOGRAMETRIA

TEMA: HISTORIA DE LA CARTOGRAFIA Y TIPOS DE

ESCALAS Y MAPAS

FECHA: 28/10/2022

LIMA-PERU
2022
 INDICE
1. RESUMEN................................................................................3
2. INTRODUCCION......................................................................4
2. OBJETIVOS.............................................................................5
3. MARCO HISTORICO................................................................5
4. MARCO TEORICO...................................................................7
5. CONCLUSIONES....................................................................16
6. BIBLIOGRAFÍA......................................................................17
 1. RESUMEN

La cartografía es una disciplina que nos permite saber la ubicación de

determinado lugar y es considerada una herramienta muy eficaz en cuestión
de espacios geográficos. Genera conocimiento que ha existido ya desde hace
tiempo, desde el año 3500 a.C. ya se lograba tener una idea de que la tierra
era esférica, fue por eso que los cartógrafos de esos tiempos empezaban a
idear como dibujarla sin deformarla, además buscaron como localizar con
posiciones y sitios en esta. Desde entonces, la cartografía ha ido
evolucionando la forma de representar los territorios tomando en cuenta los
ríos, los relieves, etc.

En resumen, la cartografía ha facilitado el manejo de la información mediante

un impacto visual para tener un mejor entendimiento.
 2. INTRODUCCION

La Cartografía a lo largo de los siglos ha sido de vital importancia para el

hombre ya que dada su ubicación en un medio geográfico ha significado su
identidad o pertenencia a un territorio, y a raíz de la complejidad del mundo
actual ha obligado a construir nuevas estrategias e instrumentos de análisis
con los que se puedan interpretar las tendencias que rigen la configuración
del mundo. La evolución de la Cartografía ha significado un gran avance para
nuestra sociedad ya que ha sido la base para diversas disciplinas y con las
nuevas posibilidades que se abren a favorecido por un lado proponer un
instrumento al servicio de la ciudadanía.

La Cartografía definida como el conjunto de estudios y operaciones científicas

y técnicas que intervienen en la formación o análisis de mapas, modelos en
relieve o globos, que representan la tierra, o parte de ella, o cualquier parte
del universo se ha centrado principalmente en las necesidades de la
sociedad.

Y aunque el concepto no es muy conocido entre algunas personas, pues

desconocen la disciplina, con este trabajo de investigación, pretendemos dar
a conocer la evolución que ha tenido a lo largo de los años desde sus
comienzos, su aplicación en diversas áreas y la contribución que ha tenido
con la sociedad.
2. OBJETIVOS

- Aprender los fundamentos de la Cartografía y destacar su importancia como

herramienta fundamental del conocimiento geográfico.
- Conocer y analizar las características generales y específicas de la Cartografía como
medio de representación espacial.

3. MARCO HISTORICO

3.1. HISTORIA DE LA CARTOGRAFIA

La aparición de los mapas se produjo antes de la historia, es decir, con

anterioridad a la aparición del relato escrito, principalmente surgió gracias a la
necesidad de explorar territorios desconocidos y para la explotación de
recursos existentes en zonas no exploradas, también fueron utilizadas para
establecer distancias, recorridos, localizaciones, etc., y así poder desplazarse
de unos lugares a otros. Los objetos donde se empezaron a plasmar este tipo
de mapas fueron inicialmente en piedra y a través del tiempo se fue
mejorando su escritura. La importancia y realce que estos planos
cartográficos tuvieron, fue de gran ayuda y ventaja para quienes lo
plasmaban ayudándose así a tener una amplia visión de lo que tenían a su
alrededor. Sin embargo, tuvieron que pasar muchos años y fue hasta
entonces el año d.C. cuando se elaboró el primer sistema de proyección
redactado por Claudio Ptolomeo. Uno podría imaginarse que con tantas
buenas ideas la cartografía siguió avanzando, pero no: llegó la Edad Media,
la cartografía se estancó y durante muchos siglos no se pudieron dibujar
mapas adecuados, ni siquiera decir que la tierra era redonda, y siempre había
que poner a Jerusalén en el centro. Cerca del año 1300, procedente de
arabia, llegó la brújula, el instrumento que posibilitó trazar mejor los mapas de
las costas; a partir de entonces, los marinos ubicaron los lugares con más
exactitud y los mapas tuvieron mayor precisión. A las cartas que usaban los
navegantes se les llamaba portulanos, porque describían en términos
comunes geográficos, la ubicación y las distancias entre los principales
puertos conocidos. En esta primera etapa dos son los tipos de mapas
existentes: uno, el mapa instrumento, realizado con una finalidad informativa,
utilitaria, como el de las islas Marshall, y otro, el mapa imagen, que
representa un nuevo concepto más intelectual y que tiene un doble sentido,
es un instrumento que tiene una utilidad inmediata pero, a su vez, es también
una imagen, ya que en ellos aparecen la representación de la Tierra,
conceptos cosmológicos o religiosos, pero centrado principalmente en el
mundo del autor que lo construye; un ejemplo, el mapa del mundo babilónico,
mapa circular como corresponde al panorama natural del horizonte.

3.2. LA CARTOGRAFIA, SU DESARROLLO EN EL MUNDO Y SU

APLICACIÓN EN LA ACTUALIDAD

En el siglo XX, la cartografía ha experimentado una serie de importantes

innovaciones técnicas. Conforme ha avanzado la ciencia, los cartógrafos han
creado mapas más precisos y de mejor calidad, también han planteado
soluciones al problema de hacer planos de un cuerpo que tiene varias
dimensiones como altitud, longitud y volumen, como lo es nuestro planeta.
Para fijar la posición de los puntos sobre la tierra, es decir, para saber en qué
lugar está cada formación, existe la red geográfica, con líneas paralelas al
ecuador, trazadas de este a oeste, y meridianos que van de norte a sur y se
unen en los polos. Gracias a esto es muy fácil ubicar los lugares; es como
tener la dirección exacta de los sitios geográficos. Por ejemplo, si se busca el
lugar que está a 0° de latitud – en el mismo paralelo del ecuador – ya 0° de
longitud – en el primer meridiano, que es el que pasa por Greenwich,
Inglaterra-, se encuentra un punto que está en el mar, cerca del continente
africano. Los mapamundis representan la superficie completa de la tierra y los
actuales son muy diferentes a los primeros que se hicieron. Algunas de las
diferencias entre ellos son que ahora se marcan mejor los paralelos,
meridianos, leyendas estadísticas, alturas barométricas, isométricas, usos de
suelo, dirección de los vientos, coordenadas.
4. MARCO TEORICO

4.1. DEFINICION DE LA CARTOGRAFIA

La cartografía es el arte y la ciencia de representar el espacio real o

imaginado, en diferentes tipos de dibujos o representaciones digitales. Para
ello utiliza una serie de técnicas destinadas a la correcta presentación del
espacio y sus atributos.

4.2. FINALIDAD DE LA CARTOGRAFIA

Desde sus orígenes, las imágenes de los mapas mantienen dos

características esenciales:
 Los elementos representados se sitúan en posiciones relativas
similares a las que tienen en la realidad.
 Los elementos deben representarse con distintos símbolos que
indiquen la clase de objeto a la que pertenecen.
4.3. ERRORES CARTOGRAFICOS

4.4. CLASIFICACION DE LA CARTOGRAFIA (MAPAS)

La cartografía se clasifica en:

4.4.1. Cartografía Básica

Es la cartografía más importante y más necesaria a partir de la cual pueden
obtenerse otros mapas derivados de ella.

4.4.2. Cartografía Temática

Conjuntos de actividades cartográficas tendentes a mostrar las características
estructurales de una determinada distribución geográfica.
La Cartografía Temática suele dividirse en dos grandes grupos:

a. Cuantitativa, si se muestran distribuciones numéricas de un

acontecimiento.

b. Cualitativa, si lo que se muestran son las clases en las que se puede

descomponer el acontecimiento.
4.5. ELEMENTOS BASICOS DE CARTOGRAFIA (MAPA)

4.5.1. Título
Indica el tipo de mapa, además ofrece información sobre el lugar y hace
referencia al tipo de información que presenta.

4.5.2. Fuentes
Notas de reconocimiento y fechas de producción de los datos.

4.5.3. Leyenda
Describe la forma en que los valores se convirtieron en símbolos cartográficos
(Líneas, puntos, colores, figuras, etc.).

4.5.4. Escala
Este es el dato más importante de un mapa, nos dice qué relación existe
entre la realidad y el dibujo. Si tenemos un mapa 1:100,000 quiere decir que
100,000 unidades reales del terreno está representada en el mapa como una
unidad.
Ejemplo: una escala de 1:100,000
Centímetros: 100,000 cm
1cm = 100,000 cm

Metros: 1,000 m Kilómetros: 1 km

(100,000 cm) (1 000 m)
1cm = 1cm =
(100 cm/1 m) (100 0 m/ 1 km)

Las escalas frecuentes son:

o En Cartografía Urbana: 1:200, 1:500 y 1:1000
o En Cartografía Rústica: 1:2000, 1:5000
o Para Análisis del territorio: 1:5000, 1:10000, 1:25000,
1:50000
o Escalas menores: 1:100000, 1:200000, 1:400000
Cuando la escala es grande muestra más detalles que cuando es
pequeña, es decir una 1:500 es más grande que 1:1000.
 La escala se puede representar de dos formas:
o Escala numérica: Se representa con números, 1: 10,000,
1/10,000 y se lee uno en diez mil.
o Escala gráfica: Es una pequeña regla que indica la escala
usada y sirve para medir las distancias dentro del mapa.

4.5.5. Orientación
Es importante indicar en un mapa donde está el norte, la mayoría de los
mapas están orientados con el norte hacia arriba en la página. La orientación
se indica con un símbolo: una flecha o una rosa de los vientos que apunta
hacia el norte.

4.6. LA FORMA DE LA TIERRA

4.6.1. GEOIDE
Superficie definida por los mares en reposo prolongada por debajo de los
continentes.
4.6.2. ELIPSOIDE
Forma matemática más semejante al geoide.
4.6.3. DATUM
Vértice en el que se hace coincidir geoide y elipsoide. En éste coordenadas
astronómicas y geodésicas coinciden.
4.7. COORDENADAS GEOGRAFICAS

Son las coordenadas esféricas que indican localización sobre el elipsoide

terrestre.

Puesto que cualquier punto de la esfera está definido por sus coordenadas
geográficas (l,f) y cualquier punto del plano lo está por sus coordenadas
cartesianas (X,Y), existirá una serie infinita de relaciones que liguen (l,f) con
(X,Y). Cada una de estas infinitas relaciones será un Sistema de Proyección
Cartográfico.

 LATITUD
Los paralelos se enumeran de 10 en 10 grados sexagesimales. El punto
designado con la letra P, en la figura, entonces tendría una Latitud de 40°
Norte. Todas las latitudes medidas desde el plano del ecuador hacia el
polo norte por convención se consideran positivas.
 LONGITUD
Es el ángulo que se mide entre el meridiano del punto que se quiere
saber, su longitud y el meridiano de Greenwich, utilizando la línea del
Ecuador. Se mide en unidades angulares (ángulos sexagesimales): El
círculo se divide en 360°, cada grado sexagesimal se mide en 60 minutos
sexagesimales y cada minuto sexagesimal, a su vez, se divide en 60
segundos sexagesimales. El grado sexagesimal se simboliza con: °, el
minuto se simboliza con: ‘, y el segundo con:’’.
4.8. PROYECCION CARTOGRAFICA

Correspondencia entre los puntos del elipsoide (superficie terrestre) y su

transformación en un plano.

4.9. PROYECCIONES GEOGRÁFICAS

Mencionaremos algunas proyecciones geográficas

 Proyección Mercator

 Proyección Polar Estereográfica

 Proyección Lambert de Azimut y Áreas Constante

 Proyección de Azimut Equidistante

 Proyección Ortográfica
4.10. PROYECCION MERCATOR

Esta proyección cilíndrica es realmente un escalado lineal de longitudes y

latitudes. Es también conocida como la Proyección de Platee Caree.

Todas las líneas de los meridianos y paralelos son líneas rectas, y todas las
áreas representadas corresponden a perfectos cuadrados. Se puede
observar que las áreas en la proyección Mercator cerca de los polos son más
grandes.

GEORREFERENCIAR
Ubicación de puntos en referencia a la superficie terrestre, es necesario
contar con un sistema de referencia que represente a la Tierra y establezca
cómo describir las posiciones.
Para la localización de un punto se pueden utilizar cualquiera de los
siguientes parámetros:
 Coordenadas geográficas en formato Longitud – Latitud
 Coordenadas UTM (Universal Transversal Mercator), coordenadas
métricas o planas (X,Y).
 UNIVERSAL TRANSVERSAL MERCATOR
La tierra se divide en forma vertical, 60 zonas (husos).
 Cada zona tiene 20 bandas horizontales:
o Bandas de la C a M están en el hemisferio sur.
o Bandas N a X están en el hemisferio norte.
 Cada zona o huso abarca 6 grados de longitud.
 Este sistema utiliza como unidad de medida el metro.

ZONAS Y HUSOS QUE DIVIDEN LA TIERRA

4.11. VINCULACION MAPA – GIS

La cartografía es un elemento transversal en el tejido cultural,

socioeconómico y de gestión del territorio.

Un SIG nos proporciona una plataforma de relación entre una base de datos
con una cartografía que está en un soporte informático.
 5. CONCLUSIONES

 Como podemos ver la cartografía ha ayudado al hombre para ubicarse en este

planeta desde los primeros tiempos, ya que si no nos ubicamos en estas
extensiones tanto de tierra como de agua, no sabríamos jamás, donde estuvimos
o donde nos encontramos ahora, sin poder tener una manera de devolvernos
hacia ciertos lugares de interés.

 La cartografía se ha concebido como un proceso y no como un plan, es más una

integración de lo que se puede plantear como una investigación y acción dirigida
a la transformación, hubo en alguna época en que la cartografía se había
estancado y durante muchos siglos no se pudieron dibujar mapas adecuados,
pero ahora la rápida evolución de la cartografía ha implicado la consideración de
aspectos como el mejoramiento en cuanto a las técnicas más utilizadas en las
diferentes fases del proceso de producción de mapas.

 Mediante las nuevas formas de cartografía se ha ejercido un dominio más

efectivo sobre un espacio cada vez más complejo, tomando en cuento las
necesidades de la sociedad. Con la adopción de las nuevas tecnologías de
información geográfica se está dando un gran paso hacia una gestión más eficaz
e inteligente de su espacio.

 En su conjunto, permiten conocer mejor los fenómenos geográficos, a todas las

escalas, incluyendo los fenómenos naturales como recursos, ecosistemas, etc.
Esto ha abierto las posibilidades de generar una nueva concepción de la
estructura interna del espacio geográfico, así como producir cambios
significativos en la investigación.

 En resumen, la cartografía ha revolucionado la forma de percibir el espacio en

todas sus formas generando un cambio significativo que beneficie a la sociedad.
 6. BIBLIOGRAFÍA

 Mora, F. (2009, Marzo 28). Blog, Espacio Geográfico. Recuperado 20 de Octubre

de 2013, de [Link]
[Link]

 Buades, A. Bruna, L. (2007, Abril 15). Valdeperrillos, CARTOGRAFIA. HISTORIA

DE LOS MAPAS ANTIGUOS. Recuperado 19 de Octubre de 2013, de
[Link]

 Historia de la Cartografía. Wikipedia, La enciclopedia libre, (28 Octubre 2022).

Disponible en [Link]
q=bibliografia+de+una+pagina+de+wikipedioa&rlz=1C1CHBF_esPE970PE970&o
q=bibliografia+de+una+pagina+de+wikipedioa&aqs=chrome..69i57j33i160.5395j0
j7&sourceid=chrome&ie=UTF-8

 Ensayo cartografía. Slideshare, (28 Octubre 2022). Disponible en

[Link]

 Cartografía. Slideshare, (28 Octubre 2022). Disponible en

[Link]
